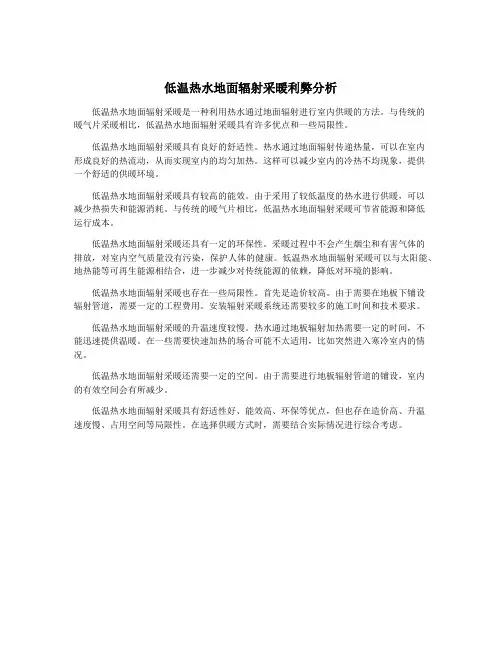

低温热水地面辐射采暖利弊分析低温热水地面辐射采暖是一种利用热水通过地面辐射进行室内供暖的方法。
与传统的暖气片采暖相比，低温热水地面辐射采暖具有许多优点和一些局限性。
低温热水地面辐射采暖具有良好的舒适性。
热水通过地面辐射传递热量，可以在室内形成良好的热流动，从而实现室内的均匀加热。
这样可以减少室内的冷热不均现象，提供一个舒适的供暖环境。
低温热水地面辐射采暖具有较高的能效。
由于采用了较低温度的热水进行供暖，可以减少热损失和能源消耗。
与传统的暖气片相比，低温热水地面辐射采暖可节省能源和降低运行成本。
低温热水地面辐射采暖还具有一定的环保性。
采暖过程中不会产生烟尘和有害气体的排放，对室内空气质量没有污染，保护人体的健康。
低温热水地面辐射采暖可以与太阳能、地热能等可再生能源相结合，进一步减少对传统能源的依赖，降低对环境的影响。
低温热水地面辐射采暖也存在一些局限性。
首先是造价较高。
由于需要在地板下铺设辐射管道，需要一定的工程费用。
安装辐射采暖系统还需要较多的施工时间和技术要求。
低温热水地面辐射采暖的升温速度较慢。
热水通过地板辐射加热需要一定的时间，不能迅速提供温暖。
在一些需要快速加热的场合可能不太适用，比如突然进入寒冷室内的情况。
低温热水地面辐射采暖还需要一定的空间。
由于需要进行地板辐射管道的铺设，室内的有效空间会有所减少。
低温热水地面辐射采暖具有舒适性好、能效高、环保等优点，但也存在造价高、升温速度慢、占用空间等局限性。
在选择供暖方式时，需要结合实际情况进行综合考虑。

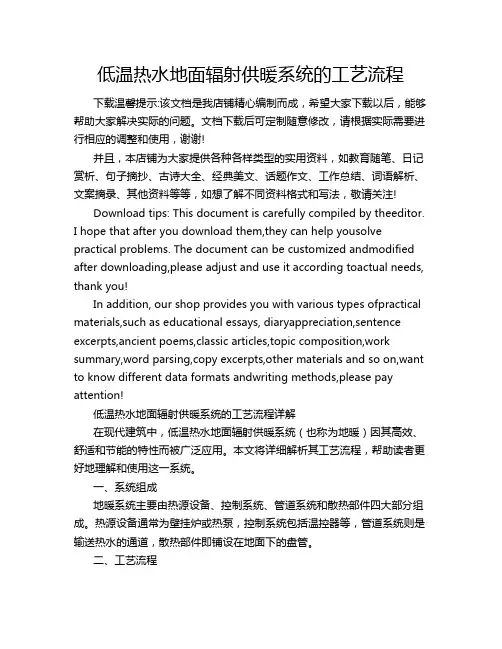

低温热水地面辐射供暖系统的工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!低温热水地面辐射供暖系统的工艺流程详解在现代建筑中，低温热水地面辐射供暖系统（也称为地暖）因其高效、舒适和节能的特性而被广泛应用。
低温热水地面辐射供暖技术规程《低温热水地面辐射供暖那些事儿》嘿，朋友们！咱今儿来聊聊低温热水地面辐射供暖这档子事儿。
你说这大冬天的，谁不想一回家就像掉进了暖乎乎的怀抱呀！低温热水地面辐射供暖就能给咱这种享受。
想象一下，在寒冷的冬日，回到家，脱了鞋，光脚踩在那暖烘烘的地板上，哎呀，那感觉，别提多惬意了。
咱先来说说这供暖系统咋装。
就跟咱盖房子一样，得有个好基础不是。
这地暖管的铺设就得精心，可不能马虎。
就像咱包饺子，馅儿得放得恰到好处，不然饺子就不好吃啦。
管子铺得好，热起来才均匀，家里每个角落都能暖暖的。
还有啊，那热水也得讲究。
水温不能太高也不能太低，就像咱做饭火候得掌握好。
水温太高了，管子受不了，万一哪天“发脾气”爆了可咋办；水温太低了，那家里暖得慢悠悠的，咱等得都要急死啦。
再说说这地板吧。
可别随便挑个地板就往上铺，得选那种适合地暖的。
有些地板受热可能会变形，那可就难看啦，就像人要是穿了不合身的衣服，多别扭呀。
我记得有次去朋友家，他们家就装了这低温热水地面辐射供暖。
一进去，哇，那叫一个暖和，我都不想走啦。
朋友得意地说：“咋样，我这地暖好吧，冬天都不用穿厚袜子。
”我心里那个羡慕呀，回家就琢磨着自己也装一个。
而且啊，这地暖可比那些传统的暖气片好多啦。
它不占地方呀，家里看起来清清爽爽的。
不像暖气片，还得占一面墙，看着都碍眼。
当然啦，任何东西都有它的优缺点。
这地暖也有让人头疼的时候，比如万一出了啥问题，修起来可麻烦了。
得把地板撬开，那场面，想想都心疼。
所以呀，咱安装的时候就得找靠谱的师傅，后期维护也得跟上。
总之呢，低温热水地面辐射供暖是个好东西。
它能让咱的冬天变得温暖又舒适，让咱在家就像在春天里一样。
咱可得好好珍惜它，让它好好为咱服务。
要是你还在犹豫要不要装，听我一句，装了不后悔！就大胆地去享受那暖烘烘的感觉吧，让冬天不再寒冷！。

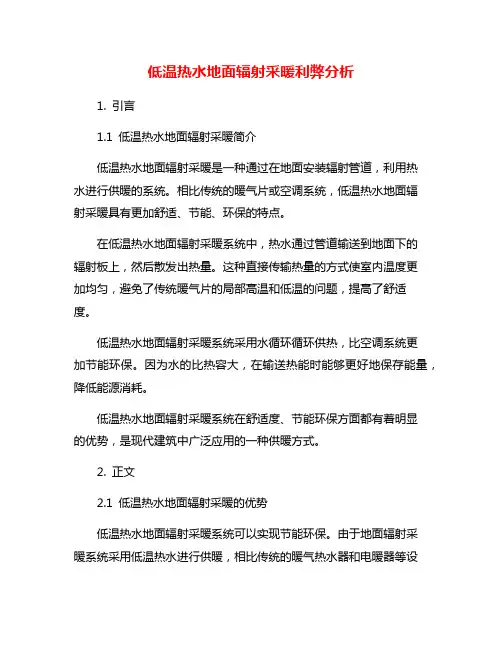

低温热水地面辐射采暖利弊分析1. 引言1.1 低温热水地面辐射采暖简介低温热水地面辐射采暖是一种通过在地面安装辐射管道，利用热水进行供暖的系统。
相比传统的暖气片或空调系统，低温热水地面辐射采暖具有更加舒适、节能、环保的特点。
在低温热水地面辐射采暖系统中，热水通过管道输送到地面下的辐射板上，然后散发出热量。
这种直接传输热量的方式使室内温度更加均匀，避免了传统暖气片的局部高温和低温的问题，提高了舒适度。
低温热水地面辐射采暖系统采用水循环循环供热，比空调系统更加节能环保。
因为水的比热容大，在输送热能时能够更好地保存能量，降低能源消耗。
低温热水地面辐射采暖系统在舒适度、节能环保方面都有着明显的优势，是现代建筑中广泛应用的一种供暖方式。
2. 正文2.1 低温热水地面辐射采暖的优势低温热水地面辐射采暖系统可以实现节能环保。
由于地面辐射采暖系统采用低温热水进行供暖，相比传统的暖气热水器和电暖器等设备，能够显著降低能耗，减少对能源的消耗，从而减少碳排放和对环境的污染。
地面辐射采暖系统热效率高，舒适度好。
采用地面辐射供暖，热量会从地面上升，实现近似均匀的室内温度分布，避免了传统暖气系统存在的局部热源和冷风带来的不舒适感，让居室的温度更加舒适稳定。
地面辐射采暖系统安全性高，使用寿命长。
地面辐射采暖系统不会产生明火和热风，减少了火灾的风险，而且系统内部的水质是封闭循环的，不易受水质影响，使用寿命比传统暖气系统更长。
低温热水地面辐射采暖系统具有节能环保、热效率高、舒适度好、安全性高和使用寿命长等优点，是一种值得推广和应用的供暖方式。
2.2 低温热水地面辐射采暖的劣势1. 初期投资较高：低温热水地面辐射采暖系统需要较为复杂的安装工程，包括地面敷设管道、安装分布器等，因此初期投资较高，对于一些预算有限的用户来说可能会增加经济负担。
2. 能耗较高：由于低温热水地面辐射采暖系统需要不断地通过热水来加热地板，因此相比传统暖气系统更容易造成能源浪费，增加能耗成本。
低温热水地板辐射供暖系统的安装低温热水辐射供暖是指加热的管子埋设在建筑物构件与围护结构内的热水辐射供暖系统，一般有三种形式：墙壁式、天棚式和地面式。
国内广泛应用的是低温热水地板辐射供暖系统，也称“地热供暖”。
其系统供水温度不超过60℃，供回水温差一般控制在10℃，系统的最大压力为0.8 MPa，一般控制在0.6 MPa。
低温热水地板辐射供暖的结构由楼板基础层、保温层、细石混凝土层、砂浆找平层和地面层等组成，如图1-9所示。
从图1-9可以看出，埋管均设在建筑施工的细石混凝土层中，或设在水泥砂浆层中，在埋管与楼板结构层的砂浆找平层之间，设置保温层，在覆盖层设置伸缩缝。
安装效果如图1-10所示。
图1-9 安装结构图图1-10 安装效果图一、安装内容低温热水地板辐射供暖系统的安装工艺流程如图1-11所示。
图1-11 低温热水地板辐射供暖系统安装工艺流程二、具体要求1.楼地面基层清理凡采用地板辐射供暖的工程在楼地面施工时，必须严格控制表面的平整度，仔细压抹，其平整度允许误差应符合混凝土或砂浆地面要求，在保温板铺设前应清除楼地面上的垃圾、浮灰、附着物，特别是油漆、涂料、油污等有机物必须清除干净。
2.绝热板材铺设（1）绝热板应清洁、无破损，在楼地面上应铺设平整、搭接严密。
绝热板拼接紧凑，间隙为10 mm，错缝敷设，板接缝处全部用胶带粘接，胶带宽度为40 mm。
（2）房间周围边墙、柱的交接处应设绝热板保温带，其高度要高于细石混凝土回填层。
（3）房间面积过大时，应以6000 mm×6000 mm为方格留伸缩缝，缝宽10 mm。
伸缩缝处，用厚度为10 mm的绝热板立放，高度与细石混凝土层平齐。
3.绝热板材加固层的施工（以低碳钢丝网为例）（1）钢丝网规格为方格边长不大于200 mm，在采暖房间满布，拼接处应绑扎连接。
（2）钢丝网在伸缩缝处应不能断开，铺设应平整，无锐刺及翘起的边角。
1.加热盘管敷设（1）加热盘管在钢丝网上面敷设，管长应根据工程上各回路长度酌情定尺，一个回路尽可能用一盘整管，应最大限度地减小材料损耗，填充层内不允许有接头。

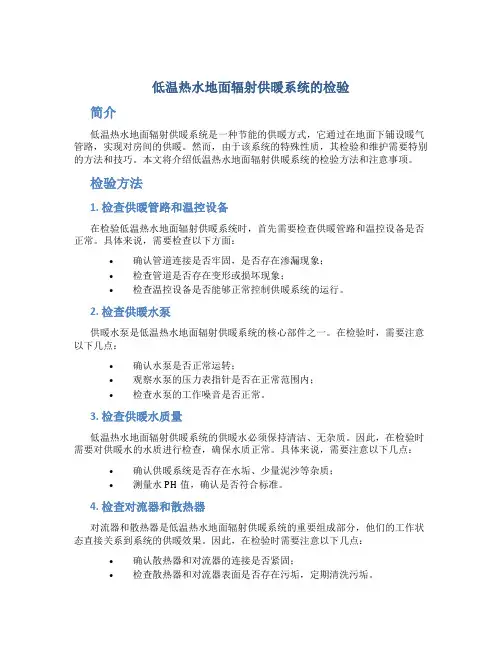

低温热水地面辐射供暖系统的检验简介低温热水地面辐射供暖系统是一种节能的供暖方式，它通过在地面下铺设暖气管路，实现对房间的供暖。
然而，由于该系统的特殊性质，其检验和维护需要特别的方法和技巧。
本文将介绍低温热水地面辐射供暖系统的检验方法和注意事项。
检验方法1. 检查供暖管路和温控设备在检验低温热水地面辐射供暖系统时，首先需要检查供暖管路和温控设备是否正常。
具体来说，需要检查以下方面：•确认管道连接是否牢固，是否存在渗漏现象；•检查管道是否存在变形或损坏现象；•检查温控设备是否能够正常控制供暖系统的运行。
2. 检查供暖水泵供暖水泵是低温热水地面辐射供暖系统的核心部件之一。
在检验时，需要注意以下几点：•确认水泵是否正常运转；•观察水泵的压力表指针是否在正常范围内；•检查水泵的工作噪音是否正常。
3. 检查供暖水质量低温热水地面辐射供暖系统的供暖水必须保持清洁、无杂质。
因此，在检验时需要对供暖水的水质进行检查，确保水质正常。
具体来说，需要注意以下几点：•确认供暖系统是否存在水垢、少量泥沙等杂质；•测量水PH值，确认是否符合标准。
4. 检查对流器和散热器对流器和散热器是低温热水地面辐射供暖系统的重要组成部分，他们的工作状态直接关系到系统的供暖效果。
因此，在检验时需要注意以下几点：•确认散热器和对流器的连接是否紧固；•检查散热器和对流器表面是否存在污垢，定期清洗污垢。
5. 检查系统缺陷在检验过程中，需要检查低温热水地面辐射供暖系统是否存在缺陷，如管道漏水、气泡堵塞等问题。
如果发现问题，应及时修复。
注意事项•停电维修：在检验和维护低温热水地面辐射供暖系统时，务必先将电源关闭，再进行操作；•安全操作：确保操作人员佩戴必要的个人防护设备，如手套、口罩等；•定期维护：低温热水地面辐射供暖系统需要定期维护，提高系统的运行效率；•监控参数：定期监测系统的运行参数，如水温、水质、泵压力等，及时调整参数，提高系统的供暖效率；•知识储备：操作人员应具有必要的技术知识储备，并能够熟练运用检测设备。

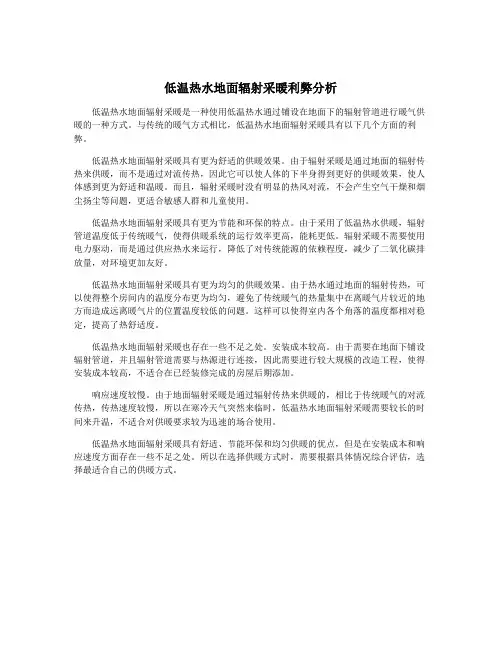

低温热水地面辐射采暖利弊分析低温热水地面辐射采暖是一种使用低温热水通过铺设在地面下的辐射管道进行暖气供暖的一种方式。
与传统的暖气方式相比，低温热水地面辐射采暖具有以下几个方面的利弊。
低温热水地面辐射采暖具有更为舒适的供暖效果。
由于辐射采暖是通过地面的辐射传热来供暖，而不是通过对流传热，因此它可以使人体的下半身得到更好的供暖效果，使人体感到更为舒适和温暖。
而且，辐射采暖时没有明显的热风对流，不会产生空气干燥和烟尘扬尘等问题，更适合敏感人群和儿童使用。
低温热水地面辐射采暖具有更为节能和环保的特点。
由于采用了低温热水供暖，辐射管道温度低于传统暖气，使得供暖系统的运行效率更高，能耗更低。
辐射采暖不需要使用电力驱动，而是通过供应热水来运行，降低了对传统能源的依赖程度，减少了二氧化碳排放量，对环境更加友好。
低温热水地面辐射采暖具有更为均匀的供暖效果。
由于热水通过地面的辐射传热，可以使得整个房间内的温度分布更为均匀，避免了传统暖气的热量集中在离暖气片较近的地方而造成远离暖气片的位置温度较低的问题。
这样可以使得室内各个角落的温度都相对稳定，提高了热舒适度。
低温热水地面辐射采暖也存在一些不足之处。
安装成本较高。
由于需要在地面下铺设辐射管道，并且辐射管道需要与热源进行连接，因此需要进行较大规模的改造工程，使得安装成本较高，不适合在已经装修完成的房屋后期添加。
响应速度较慢。
由于地面辐射采暖是通过辐射传热来供暖的，相比于传统暖气的对流传热，传热速度较慢，所以在寒冷天气突然来临时，低温热水地面辐射采暖需要较长的时间来升温，不适合对供暖要求较为迅速的场合使用。
低温热水地面辐射采暖具有舒适、节能环保和均匀供暖的优点，但是在安装成本和响应速度方面存在一些不足之处。
所以在选择供暖方式时，需要根据具体情况综合评估，选择最适合自己的供暖方式。
低温热水地板辐射采暖系统1、地暖系统概述低温热水地板辐射采暖系统，简称地暖，是以低温热水为热媒，通过预埋在房间地面下的地暖专用采暖管来加热地板，实现由地面向房间的散热供暖。
其所需供暖热水温度一般不超过60℃。
地暖系统寿命超过50年。
低温热水地板采暖系统在南方的高档别墅中已逐步得到推广，源于别墅独立的中央热水系统的使用。
它很好的解决了南方冬季多雨潮湿、寒冷季节时的生活环境舒适度变差的问题。
同时提高的建筑的档次。
2、系统主要构成地暖系统主要由隔热保温层、采暖管、分集水器、混凝土填充层、温度控制系统组成。
系统总厚度6~7cm，结构见右图。
●隔热保温层：高容重聚苯乙烯保温板，厚度20mm，容重不小于20kg/m3，导热系数≤0.0５。
●采暖管：一般采用PE-Xa，PE-RT塑料采暖专业管，管径Ne16、20、25mm等。
● 混凝土填充层：15#细石混凝土，厚度~5cm。
● 分集水器：作用是连接供水回水的总管，将水分配到各环路，经阀门控制调节各环路的水流量，确保室内设计温度。
● 双温度控制系统：限制室内温度在舒适范围内，并防止地表面温度过高可能造成的地表开裂、起拱的可能。
3、施工过程：●地板辐射供暖的安装工程，施工前具备下列条件：⑴、设计图纸及其它技术文件齐全。
⑵、经批准的施工方案或施工组织设计，已进行技术交底。
⑶、施工现场、施工用水和用电、材料储放场地等临时设施，能满足施工需要。
●地板辐射供暖的安装工程，环境温度宜不低5℃。
● 绝热层的铺设：铺设平整、搭接严密。
当敷有真空镀铝聚脂薄膜贴面层时，不得有破损。
●加热管的配管和敷设⑴、按设计图纸的要求配管敷设，同一通路的加热管保持水平。
⑵、加热管的弯曲半径，不小于5倍外径。
⑶、填充层内的加热管不应有接头。
采用专用工具断管，断口应平整，断口面应垂直于管轴线。
⑷、加热管采用以下的固定方法：用扎带将加热管绑扎在铺设于绝热层表面的钢丝网上。
或用塑料卡钉把管固定到绝热层上。
浅谈低温热水地面辐射采暖系统中图分类号：tu74文献标识码： a 文章编号：
摘要：
本文主要介绍低温热水地面辐射供暖系统的技术特点及施工工艺，以及施工过程中的质量控制情况。
关键词：
低温热水地面辐射供暖施工
abstract:
this paper mainly introduces the radiant floor heating system of low temperature hot water of the technical characteristics and construction process, as well as the construction process of quality control.
key words:
low temperature hot water floor radiant heating construction
低温热水辐射地面供暖系统是近年来我国新兴起的一种新的供暖方式，由于其具有采暖热效率高，热舒适程度好，不占用室内使用面积等优点，一经推广即得到了较为广泛的应用。
现将其技术特点及施工工艺进行分析探讨，以期能够使大家对该工艺有更多的了解。
一、低温热水地面辐射供暖的定义及采暖特点
低温热水地面辐射供暖是以温度不高于60℃的热水为热媒，在埋置于楼地面以下填充层内的加热管内循环流动，加热整个地板，通过地面以辐射和对流的热传递方式向室内供热，从而达到均匀、舒适、卫生且节约能耗的良好采暖效果。
是一种以辐射散热方式为主的节能、舒适的新型采暖方式。
其具有以下采暖特点：
1、散热科学，温暖舒适。
该采暖方式由地面散热，室内空气对流弱，减少了人体表面的蒸发，室内温度垂直地面的分布曲线与人体感受舒适时的温度曲线一致，靠近地面的温度不超过45摄氏度，同一水平方向上的温度基本上不变，使头凉脚热，感觉舒服，符合健身要求。
2、地板辐射采暖的辐射面大，相对要求供水温度低，而且安装至地面以下，热量损失小，使用效率高。
即使间歇供热也能保持室内温度基本恒定，供热地面垫层及苯板保温层还有利于楼板的隔音。
3、节省空间，造价合理。
地面辐射供暖由于管道辅设在地下，因此不占室内空间，室内物品摆放更加随意，既省去了包装暖气片的二次装修费用，又节省了面积。
4、可以实现分户计量和分散供暖。
该系统可以根据房间的大小分别设置回路，每个用户的分水器通过楼内供、回水干管与室外管网连接，并可以方便的对不同房间进行热量调节和控制。
同时，实现单户热计量和分别控制。
二、低温热水地面辐射供暖系统的施工
（一）低温热水地面辐射供暖工程施工安装前应具备下列条件：1. 设计施工图纸和有关技术文件齐全； 2. 有较完善的施工方案、施工组织设计，并已完成技术交底； 3. 施工现场具有供水或供电条件，有储放材料的临时设施； 4. 土建专业已完成墙面内粉刷（不含面层），外窗、外门已安装完毕，并已将地面清理干净；厨房、卫生间应做完闭水试验并经过验收； 5. 各种安装材料已经检验合格，所附带的说明书和合格证应齐全。
（二）施工工艺
1、首先根据现场进行实地测量，检查地面标高是否能进行保温板的安装，检查分水器预留位置能否进行安装。
2、根据地采暖设计要求和施工规范，地采暖施工时进行以下顺序，施工准备→基层清理→防水层施工→绝热层的铺设→地暖管铺设→分集水器安装、连接、固定→水压试验并保压→铺设钢丝网、浇注细石混凝土→楼地面面层施工→通水试运行。
3、绝热材料可采用厚度为20 mm 的珠粒发泡聚苯乙烯泡沫塑料（eps）板材，其材质应符合有关规范规定,铺设时将加工好的聚苯乙烯板满铺在平整、干爽的地表面上，聚苯乙烯板要切割整齐,板间缝隙要小于等于5 mm。
聚苯乙烯板上平铺采暖反射膜（真空镀铝聚脂薄膜或玻璃布基铝箔），用胶带粘牢形成整体，搭接宽度应大于等于20mm。
4、加热管的配管和敷设。
按照设计图纸，选用符合规格尺寸和
长度要求的卷管来进行敷设。
将加热管用塑料卡钉固定在绝热层上；固定点的间距，直管段部分宜为0.5－0.7m，弯曲管段部分宜为0.2－0.3m。
采用专用工具切管，切口断面应平整，并应垂直于管轴线。
加热管应设固定装置，可采用固定卡子将加热管直接固定在苯板上，或者用扎带将加热管固定在铺设于苯板上的网栅上。
在分、集水器附近以及其它局部加热管排列比较密集的部位，当管间距小于100mm时，加热管外部应设置柔性套管等保温措施。
图1辐射地面供暖的布管方式
5、铺设钢丝网、凝土层（填充层）施工。
混凝土填充层施工应在加热管安装完毕且水压试验合格并通过隐蔽工程验收后进行。
混凝土浇注前在加热管上满铺直径ф0.8mm，网眼幅宽为200*200mm 的钢丝网片，搭接宽度宜为100mm，防止混凝土开裂。
填充层施工过程中加热管及钢丝网不允许有翘起现象，以免影响加热管上保护层的厚度及出现露网现象。
混凝土填充层的养护周期应不小于21天。
6、地面层的施工。
在填充层养护期满之后，即可进行地面面层的施工。
地面面层施工时，不得击凿填充层或向填充层楔入任何物件。
三、施工注意事项
1、加热管应严格按照设计图纸标定的管间距和走向铺设，加热
管应保持平、直，管间距的安装误差不应大于±10mm。
2、加热管安装时应禁止管道拧劲；弯曲管道时，圆弧的顶部应加以限制，并用管卡进行固定，防止出现死弯。
3、加热管的弯曲半径不宜小于管外直径的6倍。
防止造成加热管机械损伤。
4、埋设于填充层内的加热管不允许有接头。
在集、分水器附近以及其它局部加热管排列比较密集的部位（管间距小于100mm），加热管外部应采取设置柔性套管等措施。
5、加热管出地面至集、分水器连接处，弯管部分不宜露出地面面层。
加热管出地面至集、分水器下部球阀接口之间的明装管段外部应进行保温。
保温部分管道应高出面层150-200 mm。
6、加热管的环路布置应尽可能少穿伸缩缝；穿越伸缩缝处，应设长度不小于200mm的两端均匀的柔性套管。
7、混凝土填充层的施工施工时应保证加热管内的水压不低于0.6mpa，养护过程中，系统应保持不小于0.4mpa。
8、浇捣混凝土填充层时，不应使用振动棒振捣，浇筑时，应在混凝土填充层间距小于或等于6米，宽度5米的部位设置伸缩缝，房间跨度大于6米应设地面伸缩缝，缝宽以大于等于8mm为宜，缝中填充弹性膨胀材料；与墙、柱的交接处，门口处也设置伸缩缝。
9、混凝土填充层养护期满后，对地面应妥加保护，严禁在地面上运行重载、高温烘烤、直接放置高温物体和高温加热设备。
10、进入现场前应对施工作业人员作好安全生产教育，进入施
工现场的所有人员均配戴安全帽。
禁止在施工现场、仓库附近及宿舍区吸烟或使用明火。
11、施工过程中，加热管严禁踩踏或借作它用。
进入施工现场的人员应着软底鞋，除专用工具外，不得将其它利器带入施工现场。
12、供暖施工不宜与其它工种进行交叉。
13、施工完成后的供暖地面严禁大力敲打、冲击。
不得在地面上运输或堆放超重荷载及高温物体及开孔、剔凿或楔入任何物体。
四、低温地板辐射采暖的调试与运行
系统调试运行前，应首先对管道进行检查及冲洗，冲洗过程中应采取措施，防止异物进入系统中，同时对系统进行水力平衡调整。
向低温热水地板辐射采暖系统供水，供水温度应由30℃低温渐渐升至55℃，不允许短时间骤然而温升。
具体作法以30℃水温循环一天，然后日升温5℃之至55℃，然后按设计要求进行正常运行。
调试检查供暖热媒温度控制系统，确保低温热水地板辐射采暖系统在设计允许温度范围内工作。
在非采暖期运行调整时，可用清洁水代替以检查低温热水地板辐射采暖系统水力特性，待采暖开始重复上述调试工作。
夏季可向系统内充满水进行养护。
五、结束语
地板辐射采暖系统的许多优点是散热器采暖无法比拟的，但仍存在不足之处，如可维修性较小等。
但可随着施工队伍素质的提高及活地面的研制与开发而逐渐改善。
随着人们对建筑环境的舒适性、卫生性、节能性等要求的不断提高，地板热水辐射采暖作为一。
