桩和墩的区别及墩基础的设计及构造

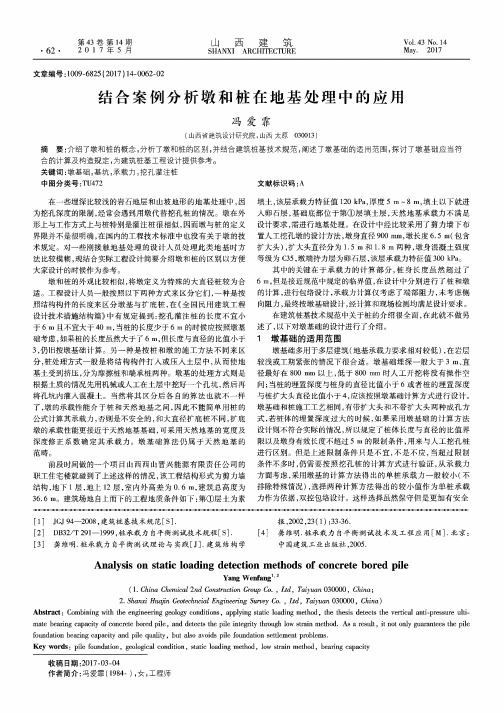

JGJ 94—2008,建筑桩基技术规范[S ].D B 32/T 291—1999,桩承载力自平衡测试技术规程[S ].龚维明.桩承载力自平衡测试理论与实践[J ].建筑结构学报，2002,23(1) :33-36.[4]龚维明•桩承载力自平衡测试技术及工程应用[M ].北京:中国建筑工业出版社，2005.Analysis on static loading detection methods of concrete bored pileYang Wenfang 1,2(1. China Chemical 2nd Construction Group Co . , Ltd , Taiyuan 030000, China ；2. Shanxi Huajin Geotechncial Engineering Survey Co . , Ltd , Taiyuan 030000, China )Abstract ： Combining with the engineering geology conditions , applying s tatic loading method , the thesis detects the vertical anti-pressure u l t i ­mate bearing capacity of concrete bored pile , and detects the pile integrity through low strain method . As a result , i t not only guarantees the pile foundation bearing capacity and pile quality , but also avoids pile foundation settlement problems .Key words ： pile foundation , geological condition , s tatic loading method , low strain method , bearing capacity第43卷第14期山 西建筑Vol .43No .14• 62 •2 0 1 7 年 5 月SHANXI ARCHITECTUREMay . 2017文章编号：1009-6825 (2017) 14-0062-02结合案例分析墩和桩在地基处理中的应用冯爱霏(山西省建筑设计研究院，山西太原030013)摘要:介绍了墩和桩的概念，分析了墩和桩的区别，并结合建筑桩基技术规范，阐述了墩基础的适用范围，探讨了墩基础应当符合的计算及构造规定，为建筑桩基工程设计提供参考。

桩与墩的区别在一些坡地及岩层埋深比较浅的地方经常会碰到把人工挖孔桩改成墩基基础的情况鉴于有些刚接触结构设计的同志对墩基基础具体设计方法比较模糊而且各种资料提及的也不多故转载此篇文章以方便这些同志设计时参考墩基的适用范围：埋深大于3m、直径不小于800mm、且埋深与墩身直径的比小于6或埋深与扩底直径的比小于4的独立刚性基础，可按墩基进行设计。

墩身有效长度不宜超过5m。

桩与墩1.在我国的工程技术标准中，没有关于墩的任何技术规定；2.在《建筑岩土工程勘察基本术语标准》中，关于“墩”的定义是：“用人工或机械在岩土中成孔现场灌注的直径一般大于800mm的混凝土柱，亦称为大直径桩”；3.在龚晓南教授主编的《土力学及基础工程实用名词词典》中，有钻孔墩基础的定义：“在机械或人工挖好的井孔内灌注混凝土而筑成的深基础。

井孔底部可使之扩大而形成扩底墩。

钻孔墩墩身直径一般大于750mm。

大直径钻孔灌注桩、人工挖孔桩、沉井基础等常被用来表示墩基础”；4.在方晓阳的《基础工程手册》中，认为桩和墩的主要区别在于施工方法不同。

桩的设置通常是将结构构件打入或振入土中，而使土挤压。

墩基的设置则是先挖好或钻好一个井孔，井孔可根据土质情况带有套筒或不带套筒，然后将混凝土灌入孔内；5.综上所述，可见无论在国内外，墩都是大直径桩的同义语。

桩和墩的区别(转贴）全国民用建筑工程设计技术措施——结构》在挖孔桩基础设计一节提到：人工挖孔桩的桩长不宜大于40m，宜不宜小于6m，桩长少于6m的按墩基础考虑，桩长虽大于6m，但L/D〈3m，亦按墩基计算。

由此可看出，主要使用构件长度来区分墩基与扩底桩的（当然区分后各自的算法就不一样了），从计算方法上来说，墩基础仍属于天然地基，多用于多层建筑，由于基底面积按天然地基的设计方法进行计算，免去了单墩载荷试验。

因此，在工期紧张的条件下较受欢迎。

关于墩基础的设计与构造可详下面的一篇文章（关与桩基相应规范上介绍的较详细，故不再另述）：《一种特殊天然地基基础—墩基础的设计及构造》一、墩基的适用范围：埋深大于3m、直径不小于800mm、且埋深与墩身直径的比小于6或埋深与扩底直径的比小于4的独立刚性基础，可按墩基进行设计。

1.刚性基础:适用于各类土层,根据土质情况分别采用铁铺、十字铺、爆破等设备和方法开挖。

2.桩基础:按施工方法可分为沉桩、钻孔桩、挖孔桩,其中沉桩又分为锤击沉桩法、振动沉桩法、射水沉桩法、静力压桩法、钻孔埋置桩法。

(1)沉桩:锤击沉桩法一般适用于松散、中密砂土、教土,桩锤有坠锤、单动汽锤、双动汽锤、柴油机锤、液压锤等,可根据土质情况选用适用的桩锤;振动沉桩法一般适用于砂土,硬塑及软塑的黏土和中密及较松的碎石土;射水沉桩法适用在密实砂土,碎石土的土层中,用锤击法或振动法沉桩有困难时,可用射水法配合进行;静力压桩法在标准贯入度N20的软教土中,可用特制的液压机或机力千斤顶或卷扬机等设备沉入各种类型的桩;钻孔埋置桩法为钻孔后,将预制的钢筋混凝土圆形有底空心桩埋人,并在桩周压注水泥砂浆固结而成,适用于黏土、砂土、碎石土中埋置大量的大直径圆形。

(2)钻孔灌注桩适用于黏土、砂土、砾卵石、碎石、岩石等各类土层;挖孔灌注桩适用于无地下水或少量地下水,且较密实的土层或风化岩层,如空气污染物超标,必须采取通风措施。

具体适用条件如下:#8226;荷载较大,地基上部土层软弱,适宜的地基持力层位置较深,采用浅基础或人工地基在技术上、经济上不合理时。

#8226;河床冲刷较大,河道不稳定或冲刷深度不易计算正确,如采用浅基础施工困难或不能保证基础安全时。

#8226;当地基计算沉降过大或结构物对不均匀沉降敏感时,采用桩基础穿过松软(高压缩)土层,将荷载传到较坚实(低压缩性)土层,减少结构物沉降并使沉降较均匀。

另外桩基础还能增强结构物的抗震能力。

#8226;当施工水位或地下水位较高时。

(3)管柱可适用于各种土质的基底,尤其在深水、岩面不平、无覆盖层或覆盖层很厚的自然条件下,不宜修建其他类型基础时,均可采用。

(4)沉井适用于各种土质的基底,在深水、无覆盖层或覆盖层很厚的自然条件下,不宜修建其他类型基础时,均可采用。

(5)地下连续墙适于作为地下挡土墙、挡水围堪、承受竖向和侧向荷载的桥梁基础、平面尺寸大或形状复杂的地下构造物,及适用于除岩溶和地下承压水很高处的其他各类土层中施工。

墩基础的设计及构造一、墩基的适用范围：埋深大于3m、直径不小于800mm、且埋深与墩身直径的比小于6或埋深与扩底直径的比小于4的独立刚性基础，可按墩基进行设计。

墩身有效长度不宜超过5m.墩基础多用于多层建筑，由于基底面积按天然地基的设计方法进行计算，免去了单墩载荷试验。

因此，在工期紧张的条件下较受欢迎。

墩基施工应采用挖（钻）孔桩的方式，扩壁或不扩壁成孔。

考虑到埋深过大时，如采用墩基方法设计则不符合实际，因此规定了长径比界限及有效长度不超过5m的限制，以区别于人工挖孔桩。

当超过限制时，应按挖孔桩设计和检验。

单从承载力方面分析，采用墩基的设计方法偏于安全。

二、墩基的设计应符合下列规定：1、单墩承载力特征值或墩底面积计算不考虑墩身侧摩阻力，墩底端阻力特征值采用修正后的持力层承载力特征值或按抗剪强度指标确定的承载力特征值。

岩石持力层承载力特征值不进行深宽修正。

2、持力层承载力特征值的确定应符合国家标准《建筑地基基础设计规范》GB50007-2002第5.2.3条的规定。

甲级设计等级建筑物的墩底承载力特征值可通过孔内墩底平板载荷试验、深层平板载荷试验、螺旋板载荷试验等方法确定。

荷载不大的墩，也可直接进行单墩竖向载荷试验，按单桩竖向载荷试验方法直接确定单墩承载力特征值。

墩埋深超过5m且墩周土强度较高时，当采用公式计算、室内试验、查表或其他原位测试方法（载荷试验除外）确定墩底持力层承载力特征值时，可乘以1.1的调整系数，岩石地基不予调整。

3、墩身混凝土强度验算应符合国家标准《建筑地基基础设计规范》GB50007-2002第8.5.9条的规定。

4、墩底压力的计算、墩底软弱下卧层验算及单墩沉降验算应符合国家标准《建筑地基基础设计规范》GB50007—2002第5章地基计算中的有关规定。

三、墩基的构造应符合下列规定：1、墩身混凝土强度等级不宜低于C20.2、墩身采用构造配筋时，纵向钢筋不小于8Φ12mm，且配筋率不小于0.15%，纵筋长度不小于三分之一墩高，箍筋Φ8@250mm.3、对于一柱一墩的墩基，柱与墩的连接以及墩帽（或称承台）的构造，应视设计等级、荷载大小、连系梁布置情况等综合确定，可设置承台或将墩与柱直接连接。

桩与墩的区别在一些坡地及岩层埋深比较浅的地方经常会碰到把人工挖孔桩改成墩基基础的情况鉴于有些刚接触结构设计的同志对墩基基础具体设计方法比较模糊而且各种资料提及的也不多故转载此篇文章以方便这些同志设计时参考墩基的适用范围：埋深大于3m、直径不小于800mm、且埋深与墩身直径的比小于6或埋深与扩底直径的比小于4的独立刚性基础，可按墩基进行设计。

墩身有效长度不宜超过5m。

桩与墩1.在我国的工程技术标准中，没有关于墩的任何技术规定；2.在《建筑岩土工程勘察基本术语标准》中，关于“墩”的定义是：“用人工或机械在岩土中成孔现场灌注的直径一般大于800mm的混凝土柱，亦称为大直径桩”；3.在龚晓南教授主编的《土力学及基础工程实用名词词典》中，有钻孔墩基础的定义：“在机械或人工挖好的井孔内灌注混凝土而筑成的深基础。

井孔底部可使之扩大而形成扩底墩。

钻孔墩墩身直径一般大于750mm。

大直径钻孔灌注桩、人工挖孔桩、沉井基础等常被用来表示墩基础”；4.在方晓阳的《基础工程手册》中，认为桩和墩的主要区别在于施工方法不同。

桩的设置通常是将结构构件打入或振入土中，而使土挤压。

墩基的设置则是先挖好或钻好一个井孔，井孔可根据土质情况带有套筒或不带套筒，然后将混凝土灌入孔内；5.综上所述，可见无论在国内外，墩都是大直径桩的同义语。

桩和墩的区别(转贴）全国民用建筑工程设计技术措施——结构》在挖孔桩基础设计一节提到：人工挖孔桩的桩长不宜大于40m，宜不宜小于6m，桩长少于6m的按墩基础考虑，桩长虽大于6m，但L/D〈3m，亦按墩基计算。

由此可看出，主要使用构件长度来区分墩基与扩底桩的（当然区分后各自的算法就不一样了），从计算方法上来说，墩基础仍属于天然地基，多用于多层建筑，由于基底面积按天然地基的设计方法进行计算，免去了单墩载荷试验。

因此，在工期紧张的条件下较受欢迎。

关于墩基础的设计与构造可详下面的一篇文章（关与桩基相应规范上介绍的较详细，故不再另述）：《一种特殊天然地基基础—墩基础的设计及构造》一、墩基的适用范围：埋深大于3m、直径不小于800mm、且埋深与墩身直径的比小于6或埋深与扩底直径的比小于4的独立刚性基础，可按墩基进行设计。

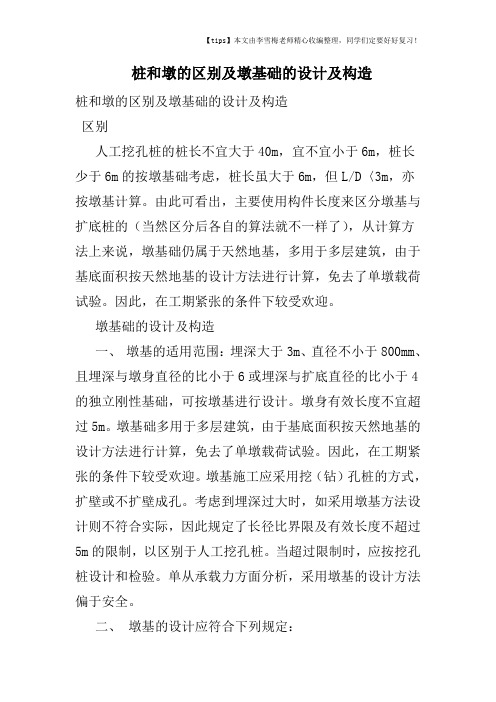

桩和墩的区别及墩基础的设计及构造桩和墩的区别及墩基础的设计及构造区别人工挖孔桩的桩长不宜大于40m，宜不宜小于6m，桩长少于6m的按墩基础考虑，桩长虽大于6m，但L/D〈3m，亦按墩基计算。

由此可看出，主要使用构件长度来区分墩基与扩底桩的（当然区分后各自的算法就不一样了），从计算方法上来说，墩基础仍属于天然地基，多用于多层建筑，由于基底面积按天然地基的设计方法进行计算，免去了单墩载荷试验。

因此，在工期紧张的条件下较受欢迎。

墩基础的设计及构造一、墩基的适用范围：埋深大于3m、直径不小于800mm、且埋深与墩身直径的比小于6或埋深与扩底直径的比小于4的独立刚性基础，可按墩基进行设计。

墩身有效长度不宜超过5m。

墩基础多用于多层建筑，由于基底面积按天然地基的设计方法进行计算，免去了单墩载荷试验。

因此，在工期紧张的条件下较受欢迎。

墩基施工应采用挖（钻）孔桩的方式，扩壁或不扩壁成孔。

考虑到埋深过大时，如采用墩基方法设计则不符合实际，因此规定了长径比界限及有效长度不超过5m的限制，以区别于人工挖孔桩。

当超过限制时，应按挖孔桩设计和检验。

单从承载力方面分析，采用墩基的设计方法偏于安全。

二、墩基的设计应符合下列规定：1 单墩承载力特征值或墩底面积计算不考虑墩身侧摩阻力，墩底端阻力特征值采用修正后的持力层承载力特征值或按抗剪强度指标确定的承载力特征值。

岩石持力层承载力特征值不进行深宽修正。

2 持力层承载力特征值的确定应符合国家标准《建筑地基基础设计规范》GB500072011第5．2．3条的规定。

甲级设计等级建筑物的墩底承载力特征值可通过孔内墩底平板载荷试验、深层平板载荷试验、螺旋板载荷试验等方法确定。

荷载不大的墩，也可直接进行单墩竖向载荷试验，按单桩竖向载荷试验方法直接确定单墩承载力特征值。

墩埋深超过5m 且墩周土强度较高时，当采用公式计算、室内试验、查表或其他原位测试方法（载荷试验除外）确定墩底持力层承载力特征值时，可乘以1.1的调整系数，岩石地基不予调整。

人工挖孔灌注桩和墩基础设计比较人工挖孔灌注桩和墩基础是设计人员在设计中常常用到的基础形式。

这两种基础形式在概念、设计、受力机理等方面到底有些什么区别和联系却没有进行过对比和分析。

本文仅从两者的以上几方面进行一些初步的探讨和对比。

然后通过一个工程设计实例举例进行说明。

1人工挖孔灌注桩和墩基础的定义和受力机理所谓墩基础是指，长度大于3m，直径不小于800mm，且长度与墩身直径比小于6或长度与扩底直径的比值小于4的独立刚性基础。

墩身有效长度不宜超过5 m。

人工挖孔灌注桩顾名思义是一种以人工挖孔位施工方式的大直径灌注桩。

其桩身直径≥800mm,桩长不宜大于40m，也不宜小于6m。

桩长度小于6m的按照墩基础考虑，桩长度虽然大于6m，但桩长度L与扩底直径D之比小于3的，仍然按照墩基础进行设计。

由此可见桩和墩基础从构造上是以长度是否大于6m，长度L与扩底直径D之比是否大于3来区分的。

从地基变形破坏机理上看两种基础是有区别的。

从概念上说，中、小直径桩，特别是摩擦桩地基的受力主要是由于土的剪切滑动；大直径（包括扩底）桩的Q~ S曲线是缓慢变形的，其变形主要是土的体积压缩。

所以在墩基础设计中，地基承载力采用小直径桩的端阻力值往往偏大，采用天然地基承载力特征值进行深度往往偏小。

所以在墩基础的设计中一般采用修正后的地基承载力特征值或按抗剪强度指标确定的地基承载力这种承载力的差别直接与桩径（或扩底直径）相关。

桩的扩底直径越大越接近天然基础的承载力和破坏机制。

这一点可以从大直径桩承载力计算中看出。

2 人工挖孔灌注桩和墩基础的设计计算方法对比对大直径（d≥800）干作业桩竖向极限承载力标准值按下式计算：根据桩的类型不同，是否对土有挤密作用，是否对土有扰动，其基础的承载力也是不同的。

以成都地区中密卵石地基为例。

混凝土预制桩的极限端阻力标准值可达到8000~9000kpa，而沉管灌注桩只能达到6400~8000kpa，钻（冲）孔灌注桩只能达到2000~2500kpa。

桩和墩的区别及墩基础计算在一些坡地及岩层埋深比较浅的地方经常会碰到把人工挖孔桩改成墩基基础的情况鉴于有些刚接触结构设计的同志对墩基基础具体设计方法比较模糊而且各种资料提及的也不多故编写此文以供参考。

墩基的适用范围：埋深大于3m、直径不小于800mm、且埋深与墩身直径的比小于6或埋深与扩底直径的比小于4的独立刚性基础，可按墩基进行设计。

墩身有效长度不宜超过5m。

桩与墩1.在我国的工程技术标准中，没有关于墩的任何技术规定；2.在《建筑岩土工程勘察基本术语标准》中，关于“墩”的定义是：“用人工或机械在岩土中成孔现场灌注的直径一般大于800mm的混凝土柱，亦称为大直径桩”；3.在龚晓南教授主编的《土力学及基础工程实用名词词典》中，有钻孔墩基础的定义：“在机械或人工挖好的井孔内灌注混凝土而筑成的深基础。

井孔底部可使之扩大而形成扩底墩。

钻孔墩墩身直径一般大于750mm。

大直径钻孔灌注桩、人工挖孔桩、沉井基础等常被用来表示墩基础”；4.在方晓阳的《基础工程手册》中，认为桩和墩的主要区别在于施工方法不同。

桩的设置通常是将结构构件打入或振入土中，而使土挤压。

墩基的设置则是先挖好或钻好一个井孔，井孔可根据土质情况带有套筒或不带套筒，然后将混凝土灌入孔内；5.综上所述，可见无论在国内外，墩都是大直径桩的同义语。

桩和墩的区别《全国民用建筑工程设计技术措施——结构》在挖孔桩基础设计一节提到：人工挖孔桩的桩长不宜大于40m，宜不宜小于6m，桩长少于6m的按墩基础考虑，桩长虽大于6m，但L/D ＜3m，亦按墩基计算。

由此可看出，主要使用构件长度来区分墩基与扩底桩的（当然区分后各自的算法就不一样了），从计算方法上来说，墩基础仍属于天然地基，多用于多层建筑，由于基底面积按天然地基的设计方法进行计算，免去了单墩载荷试验。

因此，在工期紧张的条件下较受欢迎。

一、墩基的适用范围：埋深大于3m、直径不小于800mm、且埋深与墩身直径的比小于6或埋深与扩底直径的比小于4的独立刚性基础，可按墩基进行设计。

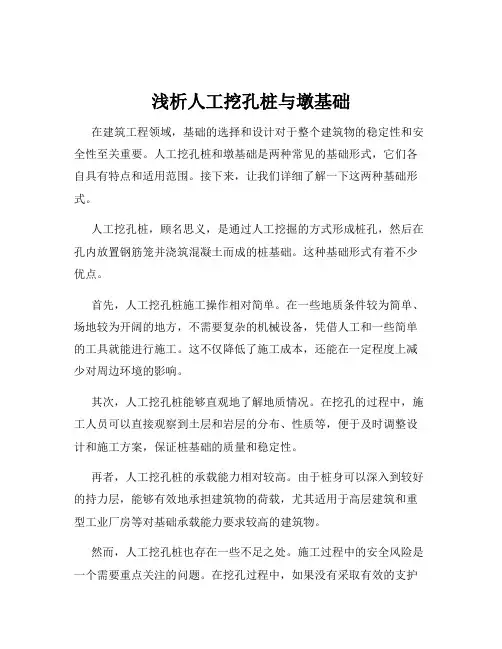

浅析人工挖孔桩与墩基础在建筑工程领域，基础的选择和设计对于整个建筑物的稳定性和安全性至关重要。

人工挖孔桩和墩基础是两种常见的基础形式，它们各自具有特点和适用范围。

接下来，让我们详细了解一下这两种基础形式。

人工挖孔桩，顾名思义，是通过人工挖掘的方式形成桩孔，然后在孔内放置钢筋笼并浇筑混凝土而成的桩基础。

这种基础形式有着不少优点。

首先，人工挖孔桩施工操作相对简单。

在一些地质条件较为简单、场地较为开阔的地方，不需要复杂的机械设备，凭借人工和一些简单的工具就能进行施工。

这不仅降低了施工成本，还能在一定程度上减少对周边环境的影响。

其次，人工挖孔桩能够直观地了解地质情况。

在挖孔的过程中，施工人员可以直接观察到土层和岩层的分布、性质等，便于及时调整设计和施工方案，保证桩基础的质量和稳定性。

再者，人工挖孔桩的承载能力相对较高。

由于桩身可以深入到较好的持力层，能够有效地承担建筑物的荷载，尤其适用于高层建筑和重型工业厂房等对基础承载能力要求较高的建筑物。

然而，人工挖孔桩也存在一些不足之处。

施工过程中的安全风险是一个需要重点关注的问题。

在挖孔过程中，如果没有采取有效的支护措施，可能会发生坍塌事故，对施工人员的生命安全造成威胁。

此外，人工挖孔桩的施工进度相对较慢，对于工期要求较紧的项目来说，可能不是最佳选择。

墩基础则是一种介于桩基础和独立基础之间的基础形式。

它通常是在天然地基上，通过扩大基础底面面积，来提高基础的承载能力。

墩基础的优点之一是施工相对较为简便快捷。

由于不需要像人工挖孔桩那样进行深挖，施工难度相对较低，能够在较短的时间内完成。

其次，墩基础对于地质条件的适应性较强。

在一些地质条件不太复杂、土层承载力较好的地区，墩基础能够充分利用天然地基的承载能力，减少工程成本。

不过，墩基础也有其局限性。

它的承载能力相对人工挖孔桩可能会有所不足，在面对较大的建筑物荷载时，可能无法满足要求。

而且，墩基础的沉降量相对较大，对于对沉降要求严格的建筑物，需要谨慎考虑使用。

桩和墩的区别墩基础的设计及构造一、墩基的适用范围：埋深大于3m、直径不小于800mm、且埋深与墩身直径的比小于6或埋深与扩底直径的比小于4的独立刚性基础，可按墩基进行设计。

墩身有效长度不宜超过5m。

墩基础多用于多层建筑，由于基底面积按天然地基的设计方法进行计算，免去了单墩载荷试验。

因此，在工期紧张的条件下较受欢迎。

墩基施工应采用挖（钻）孔桩的方式，扩壁或不扩壁成孔。

考虑到埋深过大时，如采用墩基方法设计则不符合实际，因此规定了长径比界限及有效长度不超过5m的限制，以区别于人工挖孔桩。

当超过限制时，应按挖孔桩设计和检验。

单从承载力方面分析，采用墩基的设计方法偏于安全。

二、墩基的设计应符合下列规定：1 单墩承载力特征值或墩底面积计算不考虑墩身侧摩阻力，墩底端阻力特征值采用修正后的持力层承载力特征值或按抗剪强度指标确定的承载力特征值。

岩石持力层承载力特征值不进行深宽修正。

2 持力层承载力特征值的确定应符合国家标准《建筑地基基础设计规范》GB50007—2002第5．2．3条的规定。

甲级设计等级建筑物的墩底承载力特征值可通过孔内墩底平板载荷试验、深层平板载荷试验、螺旋板载荷试验等方法确定。

荷载不大的墩，也可直接进行单墩竖向载荷试验，按单桩竖向载荷试验方法直接确定单墩承载力特征值。

墩埋深超过5m且墩周土强度较高时，当采用公式计算、室内试验、查表或其他原位测试方法（载荷试验除外）确定墩底持力层承载力特征值时，可乘以1.1的调整系数，岩石地基不予调整。

3 墩身混凝土强度验算应符合国家标准《建筑地基基础设计规范》GB50007—2002第8．5．9条的规定。

4 墩底压力的计算、墩底软弱下卧层验算及单墩沉降验算应符合国家标准《建筑地基基础设计规范》GB50007—2002第5章地基计算中的有关规定。

三、墩基的构造应符合下列规定：1 墩身混凝土强度等级不宜低于C20。

2 墩身采用构造配筋时，纵向钢筋不小于8Φ12mm，且配筋率不小于0.15%，纵筋长度不小于三分之一墩高，箍筋Φ8@250mm。
