桩基工程知识点总结桩基工程是一种土木工程技术，用于在土壤中支撑或传递荷载。

桩基工程包括用桩来支承或传递超载或地震等荷载的土木工程结构。

在土建工程中，桩基工程是一项重要的地基工程，它涉及到多种桩基类型和安装方法。

本文将介绍桩基工程的主要知识点，包括桩基的分类、桩基施工方法、桩基设计原则、桩基检测和验收等内容。

桩基的分类根据桩的性质和用途，桩基可以分为以下几类：1. 按材料分类- 木桩：主要用于较软的土层和水下基础。

- 钢桩：可以直接锤入土中，适用于相对较硬的土层。

- 混凝土桩：主要用于较硬的土层和特别厚的斜坡和填土的基础。

2. 按施工方式分类- 预制桩：事先在工厂制作好的桩。

- 现浇桩：在现场浇筑的桩。

3. 根据桩的结构类型- 框架桩：用于较软的土层。

- 灌注桩：用于较硬的土层。

桩基施工方法桩基施工方法包括了桩基的安装方式，主要有以下几种：1. 振动桩的施工方法：通过振动机的振动，将桩体徐徐地推进土壤中。

这种方式施工速度快，噪音小，对周围环境的影响小。

2. 打击桩的施工方法：通过打击机或锤击机，将桩体一锤一锤地打入土中。

这种方式施工速度慢，但适用于施工现场受限的情况。

3. 水泥浆灌注桩的施工方法：通过钻机将钻头钻入土壤中，同时往洞内灌注水泥浆，在取出钻头时同时将水泥浆倒入孔内进行浆液灌注成桩。

桩基设计原则桩基设计的主要原则包括了以下几个方面：1. 根据地质情况进行桩基设计：要考虑周围土壤的性质以及地下水位等地质因素，选择合适的桩基类型和施工方法。

2. 合理选择桩的尺寸和长度：对于不同类型的桩基，需要根据设计荷载和土质条件来选择桩的直径和长度。

3. 考虑桩组对地下结构的影响：要考虑桩组对周围地下结构的影响，包括其稳定性、变形和承载能力。

4. 考虑地震荷载下的桩基设计：在地震地区，需要考虑地震荷载对桩基的影响，设计并采取相应的加固措施。

桩基检测和验收桩基检测和验收主要包括了以下几个方面：1. 桩基质量检测：包括测定桩的位置、尺寸和长度，检测桩的强度和水泥浆的比例。

基础工程桩基础部分一、桩基设计桩基设计是整个桩基工程的基础，主要包括确定桩型、桩径、桩长、桩身截面形式等。

在设计过程中，需要考虑地质勘察报告、结构类型、荷载要求等因素，通过计算和分析，选择合适的桩基设计方案。

二、桩基施工桩基施工是整个桩基工程的关键环节，主要包括预制桩和灌注桩两种施工方法。

预制桩是将桩身在工厂预制后运输到施工现场进行安装，而灌注桩则是在施工现场进行混凝土浇筑。

在施工过程中，需要严格按照设计要求和施工规范进行操作，确保桩基的施工质量。

三、桩基检测桩基检测是确保桩基工程质量的必要手段，主要包括桩身质量检测和承载力检测。

通过检测桩身的完整性、混凝土强度等技术指标，以及进行静载试验和动力检测等试验，可以全面了解桩基的实际情况，确保其符合设计要求。

四、桩基维护桩基维护是保证桩基长期稳定的重要措施，主要包括日常维护和定期检测。

在日常维护中，需要定期对桩基进行检查、清理、保养等工作，确保其处于良好的工作状态。

在定期检测中，需要对桩基进行全面的检测和评估，及时发现和处理潜在问题。

五、桩基验收桩基验收是整个桩基工程的最后环节，主要是对完成的桩基工程进行质量评估和验收。

在验收过程中，需要检查施工记录、检测报告等相关资料，对桩基进行全面的检测和评估，确保其符合设计要求和施工规范。

同时，也需要对施工过程中的问题和处理情况进行总结和分析，为今后的桩基工程提供经验和借鉴。

六、桩基加固对于存在问题的桩基需要进行加固处理，以提高其承载力和稳定性。

加固方法有多种，如加大桩径、增加桩长、灌浆加固等。

根据具体情况选择合适的加固方法，并进行相应的设计和施工。

七、桩基技术管理在桩基工程中，技术管理是保证施工质量的重要手段。

要建立完善的技术管理体系，明确各级技术人员职责和工作程序；制定详细的技术管理规定和操作规程；加强技术培训和技术交流，提高技术人员的专业水平和工作能力。

通过技术管理，可以有效地控制施工质量，提高施工效率，降低施工成本。

桩基础施工一、引言桩基础施工在建筑工程中扮演着至关重要的角色。

桩基础是指通过在地面或者岩石中打入的桩来承担建筑物或其他结构的荷载的技术。

在施工过程中，桩基础的选择、施工方案的设计和实施都需要严格遵循相关规范和要求，以确保基础的稳定性和安全性。

本文将全面介绍桩基础施工的过程、注意事项以及相关技术细节。

二、桩基础的分类1. 按桩的材料分类桩基础可以根据桩的材料分为钢桩、混凝土桩和木桩等多种类型。

不同材料的桩具有不同的特点，施工时需要根据具体工程条件选择适合的桩材料。

2. 按桩的施工方式分类桩基础施工方式可以分为静载和动载两种。

静载桩是在桩施工过程中不引入冲击或振动力的施工方式；动载桩则是通过冲击或振动力将桩打入地基。

三、桩基础施工的关键步骤1. 前期准备工作在进行桩基础施工前，需要对施工现场进行充分的准备工作，包括勘察设计、场地清理、基坑开挖等。

2. 桩基础施工方案设计根据设计要求和实际情况，制定桩基础施工方案，包括选择桩的材料、确定桩的种类和规格、施工方法和工艺等。

3. 桩基础施工施工根据设计方案，进行桩基础的施工，包括桩基础的布置、桩的制作和安装等。

4. 检测与验收完成桩基础施工后，对桩基础进行检测和验收，确保施工质量符合设计要求。

四、注意事项1. 安全第一在桩基础施工过程中，要高度重视安全问题，确保施工人员的人身安全和施工设备的安全。

2. 施工质量桩基础施工质量直接影响建筑物的安全和稳定性，务必严格按照设计要求和规范进行施工。

3. 环境保护施工过程中要注意减少对周围环境的影响，减少扬尘、噪音等污染物的产生。

五、结论桩基础施工是建筑工程中不可或缺的一环，只有加强对桩基础施工技术的研究和实践，才能确保建筑物的稳定性和安全性。

在今后的工程施工中，我们应更加注重桩基础施工的质量和安全，不断提高桩基础施工水平，为我国建设行业的发展贡献力量。

以上是关于桩基础施工的一些基本内容和要点，希望对读者有所帮助。

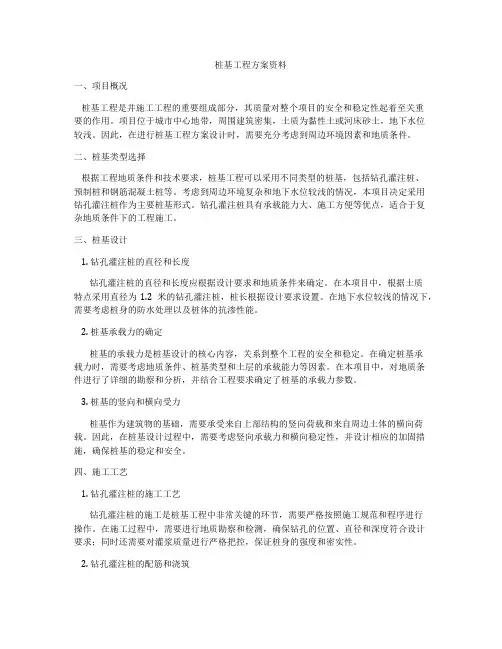

桩基工程方案资料一、项目概况桩基工程是井施工工程的重要组成部分，其质量对整个项目的安全和稳定性起着至关重要的作用。

项目位于城市中心地带，周围建筑密集，土质为黏性土或河床砂土，地下水位较浅。

因此，在进行桩基工程方案设计时，需要充分考虑到周边环境因素和地质条件。

二、桩基类型选择根据工程地质条件和技术要求，桩基工程可以采用不同类型的桩基，包括钻孔灌注桩、预制桩和钢筋混凝土桩等。

考虑到周边环境复杂和地下水位较浅的情况，本项目决定采用钻孔灌注桩作为主要桩基形式。

钻孔灌注桩具有承载能力大、施工方便等优点，适合于复杂地质条件下的工程施工。

三、桩基设计1. 钻孔灌注桩的直径和长度钻孔灌注桩的直径和长度应根据设计要求和地质条件来确定。

在本项目中，根据土质特点采用直径为1.2米的钻孔灌注桩，桩长根据设计要求设置。

在地下水位较浅的情况下，需要考虑桩身的防水处理以及桩体的抗渗性能。

2. 桩基承载力的确定桩基的承载力是桩基设计的核心内容，关系到整个工程的安全和稳定。

在确定桩基承载力时，需要考虑地质条件、桩基类型和土层的承载能力等因素。

在本项目中，对地质条件进行了详细的勘察和分析，并结合工程要求确定了桩基的承载力参数。

3. 桩基的竖向和横向受力桩基作为建筑物的基础，需要承受来自上部结构的竖向荷载和来自周边土体的横向荷载。

因此，在桩基设计过程中，需要考虑竖向承载力和横向稳定性，并设计相应的加固措施，确保桩基的稳定和安全。

四、施工工艺1. 钻孔灌注桩的施工工艺钻孔灌注桩的施工是桩基工程中非常关键的环节，需要严格按照施工规范和程序进行操作。

在施工过程中，需要进行地质勘察和检测，确保钻孔的位置、直径和深度符合设计要求；同时还需要对灌浆质量进行严格把控，保证桩身的强度和密实性。

2. 钻孔灌注桩的配筋和浇筑钻孔灌注桩的配筋和浇筑是保证桩基质量的关键环节。

在配筋过程中，需要按照设计要求和施工规范进行操作，确保钢筋的位置和数量符合要求；在浇筑过程中，需要控制好混凝土的配合比和浇筑质量，确保桩体的抗压和抗渗性能。

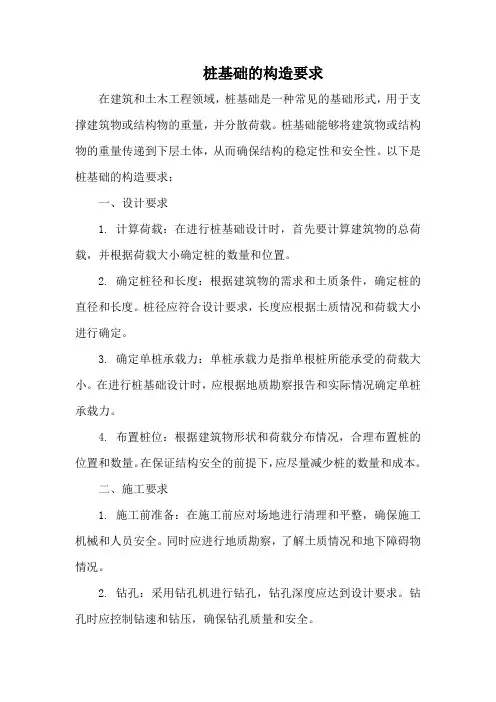

桩基础的构造要求在建筑和土木工程领域，桩基础是一种常见的基础形式，用于支撑建筑物或结构物的重量，并分散荷载。

桩基础能够将建筑物或结构物的重量传递到下层土体，从而确保结构的稳定性和安全性。

以下是桩基础的构造要求：一、设计要求1. 计算荷载：在进行桩基础设计时，首先要计算建筑物的总荷载，并根据荷载大小确定桩的数量和位置。

2. 确定桩径和长度：根据建筑物的需求和土质条件，确定桩的直径和长度。

桩径应符合设计要求，长度应根据土质情况和荷载大小进行确定。

3. 确定单桩承载力：单桩承载力是指单根桩所能承受的荷载大小。

在进行桩基础设计时，应根据地质勘察报告和实际情况确定单桩承载力。

4. 布置桩位：根据建筑物形状和荷载分布情况，合理布置桩的位置和数量。

在保证结构安全的前提下，应尽量减少桩的数量和成本。

二、施工要求1. 施工前准备：在施工前应对场地进行清理和平整，确保施工机械和人员安全。

同时应进行地质勘察，了解土质情况和地下障碍物情况。

2. 钻孔：采用钻孔机进行钻孔，钻孔深度应达到设计要求。

钻孔时应控制钻速和钻压，确保钻孔质量和安全。

3. 放置桩：将预制好的桩放入钻孔中，确保桩的位置和垂直度符合设计要求。

放置桩时应使用专用设备或人工进行操作，确保安全和质量。

4. 灌浆：在放置好桩后，应进行灌浆处理，将水泥浆或混凝土灌入钻孔中，使桩与土体紧密结合。

灌浆时应控制灌浆压力和灌浆量，确保灌浆质量和安全。

5. 质量检测：施工完成后应对桩基础进行质量检测，包括单桩承载力和桩身完整性等指标。

检测方法包括静载试验、动载试验和低应变检测等。

对于不符合要求的桩需要进行加固或更换。

三、材料要求1. 桩材料：桩可以采用预制混凝土桩、钢桩、木桩等材料。

应根据设计要求和实际情况选择合适的材料。

2. 水泥浆或混凝土：在进行灌浆处理时，应采用合适的水泥浆或混凝土材料，确保其强度和耐久性符合要求。

3. 其他材料：包括钢筋、砂石等材料，应符合相关标准和设计要求。

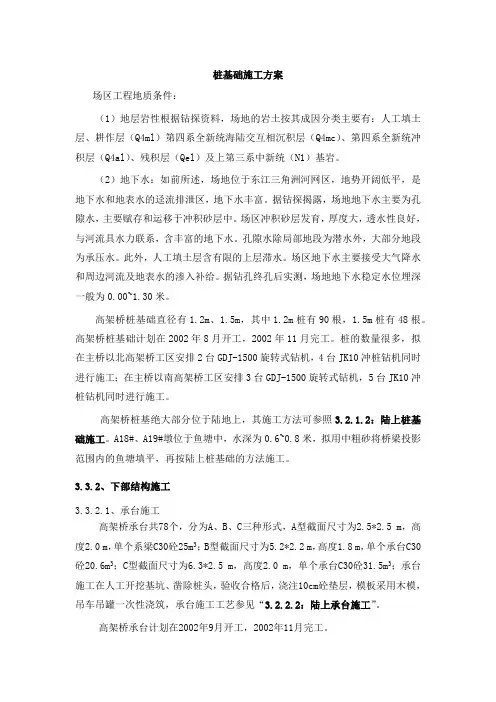

桩基础施工方案场区工程地质条件：（1）地层岩性根据钻探资料，场地的岩土按其成因分类主要有：人工填土层、耕作层（Q4ml）第四系全新统海陆交互相沉积层（Q4mc）、第四系全新统冲积层（Q4al）、残积层（Qel）及上第三系中新统（N1）基岩。

（2）地下水：如前所述，场地位于东江三角洲河网区，地势开阔低平，是地下水和地表水的迳流排泄区，地下水丰富。

据钻探揭露，场地地下水主要为孔隙水，主要赋存和运移于冲积砂层中。

场区冲积砂层发育，厚度大，透水性良好，与河流具水力联系，含丰富的地下水。

孔隙水除局部地段为潜水外，大部分地段为承压水。

此外，人工填土层含有限的上层滞水。

场区地下水主要接受大气降水和周边河流及地表水的渗入补给。

据钻孔终孔后实测，场地地下水稳定水位埋深一般为0.00~1.30米。

高架桥桩基础直径有1.2m、1.5m，其中1.2m桩有90根，1.5m桩有48根。

高架桥桩基础计划在2002年8月开工，2002年11月完工。

桩的数量很多，拟在主桥以北高架桥工区安排2台GDJ-1500旋转式钻机，4台JK10冲桩钻机同时进行施工；在主桥以南高架桥工区安排3台GDJ-1500旋转式钻机，5台JK10冲桩钻机同时进行施工。

高架桥桩基绝大部分位于陆地上，其施工方法可参照3.2.1.2：陆上桩基础施工。

A18#、A19#墩位于鱼塘中，水深为0.6~0.8米，拟用中粗砂将桥梁投影范围内的鱼塘填平，再按陆上桩基础的方法施工。

3.3.2、下部结构施工3.3.2.1、承台施工高架桥承台共78个，分为A、B、C三种形式，A型截面尺寸为2.5*2.5 m，高度2.0 m，单个系梁C30砼25m3；B型截面尺寸为5.2*2.2 m，高度1.8 m，单个承台C30砼20.6m3；C型截面尺寸为6.3*2.5 m，高度2.0 m，单个承台C30砼31.5m3；承台施工在人工开挖基坑、凿除桩头，验收合格后，浇注10cm砼垫层，模板采用木模，吊车吊罐一次性浇筑，承台施工工艺参见“3.2.2.2：陆上承台施工”。

描述桩的构造要点
桩是一种常用的土木工程结构，用于承受和传递建筑物荷载到地下土层。

桩的构造要点包括以下几个方面：
1.材料选择：常见的桩材料包括钢筋混凝土、钢管、木材等。

选择适当的材料要考虑桩的设计荷载、工程环境和经济性。

需要确保桩材料具有足够的强度、耐久性和可靠性。

2.桩的形状和尺寸：桩的形状和尺寸应根据设计荷载、地下
土层状况和施工条件等因素确定。

常见的桩形状包括圆形、方形和多边形等，尺寸通常由直径、边长或截面积等参数
确定。

3.桩顶连接：桩顶通常需要与建筑物或其他结构相连接，以
传递荷载。

连接方式可以是焊接、螺栓连接或预埋螺栓等，要确保连接牢固和刚性。

4.桩身配筋：桩体内的钢筋配筋有助于提高桩的强度和抗弯
能力。

钢筋应根据设计需求和荷载计算进行布置，以确保
在受力和变形下具有足够的承载能力。

5.桩的施工方式：桩的施工方式根据具体情况选择，可以是
钻孔灌注桩、挤压灌注桩、静压桩、打桩等。

施工方式应
根据地质条件、设计要求和经济性考虑，确保桩的质量和
稳定性。

6.桩土互动：桩与土壤之间的相互作用是桩的一个重要方面。

需要考虑桩与土壤的摩擦力、桩基础的承载能力以及桩的
变形等因素。

需要注意的是，桩的构造要点是根据具体工程情况确定的，如设计荷载、地下土层特性、施工条件等。

常用的桩基础通常可分为沉入桩基础和灌注桩基础，按成桩施工方法又可分为：沉入桩、钻孔灌注桩、人工挖孔桩；本条文简要介绍施工方法及其机械设备选择要点。

一、沉入桩基础常用的沉入桩有钢筋混凝土桩、预应力混凝土桩和钢管桩。

注：什么是沉入桩？沉入桩，是靠桩锤的冲击能量将预制桩打(压)入土中，使土被压挤密实，以达到加固地基的作用。

沉入桩所用的基桩主要为预制的钢筋混凝土桩和预应力混凝土桩。

沉入桩的施工方法主要有：锤击沉桩、振动沉桩、射水沉桩、静力压桩以及钻孔埋置桩等。

（一）准备工作1．沉桩前应掌握工程地质钻探资料、水文资料和打桩资料。

2．沉桩前必须处理地上（下）障碍物，平整场地，并应满足沉桩所需的地面承载力。

3．应根据现场环境状况采取降噪声措施；城区、居民区等人员密集的场所不应进行沉桩施工。

4．对地质复杂的大桥、特大桥，为检验桩的承载能力和确定沉桩工艺应进行试桩。

5．贯人度应通过试桩或做沉桩试验后会同监理及设计单位研究确定。

6．用于地下水有侵蚀性的地区或腐蚀性土层的钢桩应按照设计要求做好防腐处理。

（二）施工技术要点1．预制桩的接桩可采用焊接、法兰连接或机械连接，接桩材料工艺应符合规范要求。

2．沉桩时，桩帽或送桩帽与桩周围间隙应为5～l0mm;桩锤、桩帽或送桩帽应和桩身在同一中心线上；桩身垂直度偏差不得超过0.5%。

3．沉桩顺序：对于密集桩群，自中间向两个方向或四周对称施打；根据基础的设计标高，宜先深后浅；根据桩的规格，宜先大后小，先长后短。

锤击过程应采用重锤低击。

4．施工中若锤击有困难时，可在管内助沉。

5．桩终止锤击的控制应以控制桩端设计标高为主，贯人度为辅。

6．沉桩过程中应加强邻近建筑物、地下管线等的观测、监护。

注：什么是桩帽？桩帽是为了防止打入桩桩头被打坏而使用的一种施工设施，不属于建筑结构范围。

在桩基施工时为了保护桩不被打坏安装上桩帽主要起保护作用。

桩帽一般的材料是采用抗冲击强的钢材制成。

注：什么是贯入度？贯入度一般是指锤击桩每10击进入的深度mm,用(mm/10击)表示,如在强风化花岗岩中最后贯入度(6.0吨的锤)一般为20～50(mm/10 击).注：什么是控制桩端设计标高？（三）沉桩方式及设备选择1．锤击沉桩宜用于砂类土、黏性土。

桩基础的工作原理桩基础是建筑工程中常用的一种基础形式，它的工作原理是通过将桩体嵌入地下，利用桩与土体之间的摩擦力和桩端承载力来传递荷载，从而将建筑物的荷载分散到地下土层中，保证建筑物的稳定性和安全性。

桩基础的工作原理可以简单概括为以下几个方面：1. 摩擦桩的工作原理：摩擦桩是将桩体嵌入土层中，通过桩身与土壤之间的摩擦力来承担建筑物的荷载。

当桩体沉入土层时，土壤会对桩体施加一个与桩体表面积相关的摩擦力，这个摩擦力会抵抗建筑物的荷载。

因此，通过合理地设计桩的长度和直径，可以确保摩擦桩能够满足建筑物的荷载要求。

2. 端承桩的工作原理：端承桩是通过桩端的承载力来传递荷载的。

桩端承载力主要来自于桩端与土壤之间的摩擦力和桩端的抗压强度。

当建筑物的荷载通过桩顶传递到桩身时，荷载会逐渐转移到桩端，桩端的承载力会受到荷载的作用而产生变形，从而达到荷载传递的效果。

3. 桩基础的相互作用：在实际工程中，常常会采用多根桩组成桩基础。

多根桩之间通过水泥浆或混凝土相互连接，形成一个整体。

这样做的目的是为了增加桩基础的整体承载能力和稳定性。

多根桩的相互作用主要体现在相邻桩之间的摩擦力和共同承担荷载。

相邻桩之间的摩擦力可以增加整个桩基础的稳定性，共同承担荷载可以减小每根桩的受力，从而保证桩基础的安全性。

4. 桩基础的施工要点：桩基础的施工过程中需要注意以下几个要点。

首先，需要选择合适的桩型和桩材料，根据不同的土层和建筑物的荷载要求进行选择。

其次，需要进行合理的桩身沉入深度和直径设计，以确保桩基础能够满足荷载要求。

同时，施工过程中需要注意桩身的垂直度和水平度，以保证桩基础的稳定性和垂直度。

最后，要进行桩基础的质量检测和验收，确保桩基础的质量符合要求。

桩基础是通过桩体与土体之间的摩擦力和桩端承载力来传递建筑物荷载的一种基础形式。

通过合理地设计桩的长度和直径，选择合适的桩型和桩材料，以及严格控制施工质量，可以确保桩基础的稳定性和安全性，为建筑物的使用提供可靠的基础支撑。
