目录目录.............................................................................................................................................................................. 第9章电力二极管、电力晶体管和晶闸管的应用简介 . 09.1 电力二极管的应用简介 09.1.1 电力二极管的种类 09.1.2 各种常用的电力二极管结构、特点和用途 09.1.3 电力二极管的主要参数 09.1.4 电力二极管的选型原则 (1)9.2 电力晶体管的应用简介 (2)9.2.1 电力晶体管的主要参数 (2)9.2.2 电力晶体管的选型原则 (2)9.3 晶闸管的应用简介 (3)9.3.1 晶闸管的种类 (3)9.3.2 各种常用的晶体管结构、特点和用途 (3)9.3.3 晶闸管的主要参数 (4)9.3.4 晶闸管的选型原则 (5)9.4 总结 (6)第9章电力二极管、电力晶体管和晶闸管的应用简介9.1 电力二极管的应用简介电力二极管（Power Diode）在20世纪50年代初期就获得应用，当时也被称为半导体整流器；它的基本结构和工作原理与信息电子电路中的二极管相同，都以半导体PN结为基础，实现正向导通、反向截止的功能。

电力二极管是不可控器件，其导通和关断完全是由其在主电路中承受的电压和电流决定的。

电力二极管实际上是由一个面积较大的PN结和两端引线以及封装组成的。

9.1.1 电力二极管的种类电力二极管主要有普通二极管、快速恢复二极管和肖特基二极管。

9.1.2 各种常用的电力二极管结构、特点和用途名称结构特点、用途实例图片整流二极管多用于开关频率不高（1kHz以下）的整流电路中。

其反向恢复时间较长，一般在5s以上，其正向电流定额和反向电压定额可以达到很高。

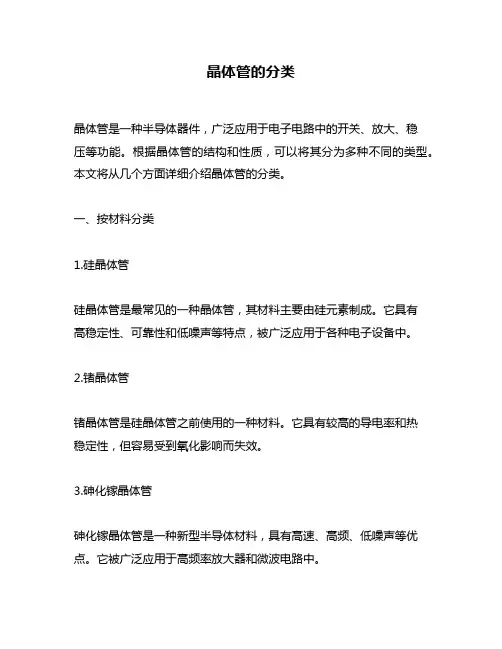

晶体管的分类晶体管是一种半导体器件，广泛应用于电子电路中的开关、放大、稳压等功能。

根据晶体管的结构和性质，可以将其分为多种不同的类型。

本文将从几个方面详细介绍晶体管的分类。

一、按材料分类1.硅晶体管硅晶体管是最常见的一种晶体管，其材料主要由硅元素制成。

它具有高稳定性、可靠性和低噪声等特点，被广泛应用于各种电子设备中。

2.锗晶体管锗晶体管是硅晶体管之前使用的一种材料。

它具有较高的导电率和热稳定性，但容易受到氧化影响而失效。

3.砷化镓晶体管砷化镓晶体管是一种新型半导体材料，具有高速、高频、低噪声等优点。

它被广泛应用于高频率放大器和微波电路中。

二、按结构分类1.结型晶体管结型晶体管又称为JFET（Junction Field Effect Transistor），它是通过控制PN结上空间电荷区域内场效应来控制电流的。

它具有低噪声、高输入阻抗等特点，被广泛应用于放大器和开关电路中。

2.双极型晶体管双极型晶体管又称为BJT（Bipolar Junction Transistor），它是由两个PN结组成的三层结构。

它具有较高的放大倍数和较低的输入阻抗，被广泛应用于放大器、开关和振荡器等电路中。

3.场效应晶体管场效应晶体管又称为FET（Field Effect Transistor），它是由金属栅极、绝缘层和半导体构成的。

它具有高输入阻抗、低噪声等特点，被广泛应用于放大器、开关和振荡器等电路中。

三、按工作方式分类1.增强型晶体管增强型晶体管是一种需要外加正向偏压才能工作的晶体管。

当栅极与源极之间施加正向偏压时，会形成导通通道，从而使得漏极之间产生电流。

它具有较高的放大倍数和较低的输入阻抗。

2.耗尽型晶体管耗尽型晶体管是一种不需要外加偏压就能工作的晶体管。

当栅极与源极之间没有施加偏压时，会形成一个耗尽区，从而使得漏极之间无法产生电流。

当施加负向偏压时，会增加耗尽区的宽度，从而减小漏极之间的电流。

3.复合型晶体管复合型晶体管是一种同时具有增强型和耗尽型特点的晶体管。

晶体管种类晶体管是一种半导体器件，是现代电子技术的重要部分。

晶体管因其小型化、高速度、低功耗等特点，被广泛应用于计算机、电视、电话、音响、汽车和医疗等领域。

虽然晶体管的种类很多，但总的来说，它们都属于三类：二极管、MOSFET和BJT。

1. 二极管二极管是最早的晶体管之一，也是最简单的一种。

二极管由晶体管两个区域组成，其中一个区域为P型半导体，另一个区域为N型半导体。

二极管有两种类型：正向偏置和反向偏置。

正向偏置时，电流从P型半导体进入N型半导体，形成导电。

反向偏置时，电流从N型半导体进入P型半导体，形成阻隔。

二极管可以抑制电压波动、整流交流电和提供电压参考。

2. MOSFETMOSFET的全称是金属氧化物半导体场效应晶体管（Metal-Oxide-SemiconductorField-Effect Transistor）。

MOSFET多用于数字电路。

它和二极管不同的地方是，它有一个栅极，可以通过改变栅极电压来控制电流。

MOSFET优点是高输入阻抗、小电流漏泄、可靠性高，适合高速器件。

根据栅极的作用可以分为增压MOSFET和光MOSFET等。

3. BJTBJT的全称是双极型晶体管（Bipolar Junction Transistor）。

BJT是最常用的晶体管之一，广泛应用于模拟和数字电路中。

BJT由三个半导体区域组成，分别是发射区、基区和集电区。

BJT有NPN型和PNP型，分别对应于发射区和集电区的掺杂类型不同。

BJT根据不同的用途，可以分为低压高频、小信号放大和电源开关等类型。

IGBT是继MOSFET之后，又一种高压大功率开关器件，是最新型的高集成度器件之一。

IGBT的全称是绝缘栅双极型晶体管（Insulated Gate Bipolar Transistor）。

IGBT相比BJT，有高输入阻抗、低饱和电压、大输出阻抗等优点。

同时，IGBT又比MOSFET获得更高的电压和电流。

IGBT常使用在交流变频调速、大型UPS（不间断电源）和电力电子系统等领域。

肖特基限流二极管
肖特基限流二极管，也被称为肖特基二极管（Schottky Diode）或肖特基势垒二极管（Schottky Barrier Diode，缩写成SBD），是一种具有特殊工作原理的半导体器件。

它的基本结构是在金属（如铅）和半导体（如N型硅片）的接触面上形成肖特基势垒，用以阻挡反向电压。

这种二极管的主要特点是具有较低的正向压降（通常在0.3V至0.6V 之间），同时其反向恢复时间非常短，可以在几纳秒级别。

这些特性使得肖特基二极管非常适合用于高频开关电路和低压大电流整流电路。

肖特基二极管的另一个重要特点是其开关速度非常快，这主要得益于它的多子参与导电机制，相比少子器件有更快的反应速度。

因此，肖特基二极管常用于门电路中作为三极管集电极的箝位二极管，以防止三极管因进入饱和状态而降低开关速度。

肖特基二极管通常用于低功耗、大电流、超高速的半导体器件中，例如开关电源、高频电路、检波电路等。

尽管肖特基二极管的耐压能力相对较低（通常低于150V），但由于其优良的特性，它在许多应用中仍被广泛使用。

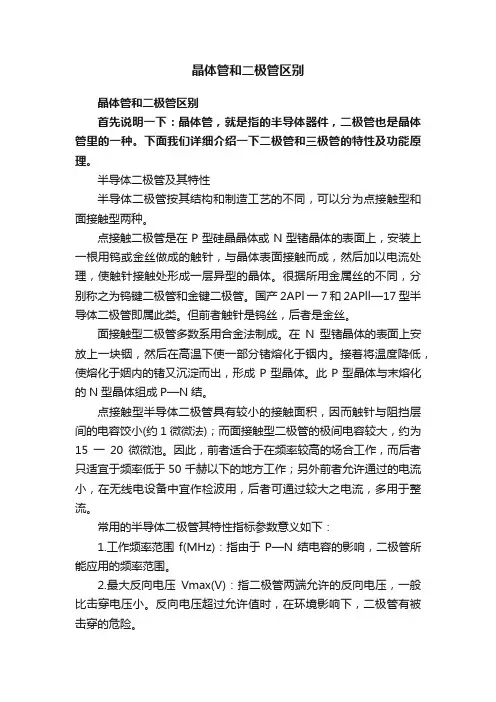

晶体管和二极管区别晶体管和二极管区别首先说明一下：晶体管，就是指的半导体器件，二极管也是晶体管里的一种。

下面我们详细介绍一下二极管和三极管的特性及功能原理。

半导体二极管及其特性半导体二极管按其结构和制造工艺的不同，可以分为点接触型和面接触型两种。

点接触二极管是在P型硅晶晶体或N型锗晶体的表面上，安装上一根用钨或金丝做成的触针，与晶体表面接触而成，然后加以电流处理，使触针接触处形成一层异型的晶体。

很据所用金属丝的不同，分别称之为钨键二极管和金键二极管。

国产2APl一7和2APll—17型半导体二极管即属此类。

但前者触针是钨丝，后者是金丝。

面接触型二极管多数系用合金法制成。

在N型锗晶体的表面上安放上一块铟，然后在高温下使一部分锗熔化于铟内。

接着将温度降低，使熔化于姻内的锗又沉淀而出，形成P型晶体。

此P型晶体与末熔化的N型晶体组成P—N结。

点接触型半导体二极管具有较小的接触面积，因而触针与阻挡层间的电容饺小(约1微微法)；而面接触型二极管的极间电容较大，约为15一20微微池。

因此，前者适合于在频率较高的场合工作，而后者只适宜于频率低于50千赫以下的地方工作；另外前者允许通过的电流小，在无线电设备中宜作检波用，后者可通过较大之电流，多用于整流。

常用的半导体二极管其特性指标参数意义如下：1.工作频率范围f(MHz)：指由于P—N结电容的影响，二极管所能应用的频率范围。

2.最大反向电压Vmax(V)：指二极管两端允许的反向电压，一般比击穿电压小。

反向电压超过允许值时，在环境影响下，二极管有被击穿的危险。

3.击穿电压VB(V)：当二极管逐渐加上一定的反向电压时，反向电流突然增加，这时的反向电压叫反向击穿电压。

这时二极管失去整流性能。

4.整流电流I(mA)I指二极管在正常使用时的整流电流平均值。

晶体三极管的结构和类型晶体三极管，是半导体基本元器件之一，具有电流放大作用，是电子电路的核心元件。

三极管是在一块半导体基片上制作两个相距很近的PN结，两个PN结把正块半导体分成三部分，中间部分是基区，两侧部分是发射区和集电区，排列方式有PNP和NPN两种，如图从三个区引出相应的电极，分别为基极b发射极e和集电极c。

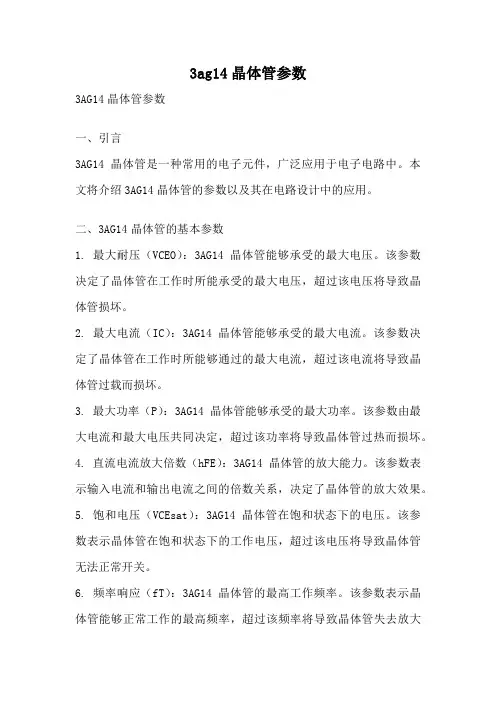

3ag14晶体管参数3AG14晶体管参数一、引言3AG14晶体管是一种常用的电子元件，广泛应用于电子电路中。

本文将介绍3AG14晶体管的参数以及其在电路设计中的应用。

二、3AG14晶体管的基本参数1. 最大耐压（VCEO）：3AG14晶体管能够承受的最大电压。

该参数决定了晶体管在工作时所能承受的最大电压，超过该电压将导致晶体管损坏。

2. 最大电流（IC）：3AG14晶体管能够承受的最大电流。

该参数决定了晶体管在工作时所能够通过的最大电流，超过该电流将导致晶体管过载而损坏。

3. 最大功率（P）：3AG14晶体管能够承受的最大功率。

该参数由最大电流和最大电压共同决定，超过该功率将导致晶体管过热而损坏。

4. 直流电流放大倍数（hFE）：3AG14晶体管的放大能力。

该参数表示输入电流和输出电流之间的倍数关系，决定了晶体管的放大效果。

5. 饱和电压（VCEsat）：3AG14晶体管在饱和状态下的电压。

该参数表示晶体管在饱和状态下的工作电压，超过该电压将导致晶体管无法正常开关。

6. 频率响应（fT）：3AG14晶体管的最高工作频率。

该参数表示晶体管能够正常工作的最高频率，超过该频率将导致晶体管失去放大能力。

7. 封装形式：3AG14晶体管的外观和尺寸。

根据不同的应用需求，3AG14晶体管可采用不同的封装形式，如TO-92、SOT-23等。

三、3AG14晶体管在电路设计中的应用1. 放大电路：由于3AG14晶体管具有较高的直流电流放大倍数，因此广泛应用于放大电路中。

通过控制输入电流，可以实现对输出电流的放大，从而达到信号放大的目的。

2. 开关电路：3AG14晶体管具有较低的饱和电压和较高的开关速度，因此在开关电路中具有广泛的应用。

通过控制晶体管的开关状态，可以实现对电路的开关控制。

3. 振荡电路：由于3AG14晶体管具有较高的频率响应，因此在振荡电路中也可以使用。

通过合适的电路设计，可以利用晶体管的振荡特性实现信号的产生和放大。
