流量控制阀工作原理

电动流量调节阀工作原理
电动流量调节阀是一种利用电动机驱动的自动控制阀门，用于调节流体介质的流量。

其工作原理如下：
1. 电动机驱动：电动流量调节阀内设有电动机，通过电源将电能转化为机械能，驱动阀门执行机构。

电动机通常通过开闭型阀门执行机构或调节型阀门执行机构驱动阀门的开度。

2. 反馈控制系统：电动流量调节阀内设有反馈控制系统，用于感知阀门的开度并将信息反馈给控制器。

通常采用位置传感器等装置来测量阀门的开度，并将测量得到的信号传输给控制器。

3. 控制器：控制器是电动流量调节阀的核心部件，负责控制阀门的开闭或调节开度。

根据反馈控制系统传来的信号，控制器通过判断阀门的开度与设定值的差异，来决定下一步的控制动作。

4. 阀门执行机构：阀门执行机构是电动流量调节阀的一个重要组成部分，根据控制器的控制指令，通过接受电动机的驱动，使阀门实现开闭或调节开度的动作。

常见的阀门执行机构包括电动装置、气动装置和液动装置等。

5. 流体调节：电动流量调节阀根据控制器的指令，通过阀门的开度调节流体介质的流量。

当控制器判断需要增加流量时，会指令阀门逐渐打开；当控制器判断需要减小流量时，会指令阀门逐渐关闭。

通过不断调节阀门的开度，控制流体的流量达到所需的目标。

总结：电动流量调节阀通过电动机驱动阀门执行机构，控制阀门的开闭或调节开度，从而实现对流体介质的流量调节。

通过反馈控制系统和控制器，实时感知阀门的开度并作出相应的调节动作，以满足工业生产过程中对流量的精确控制需求。

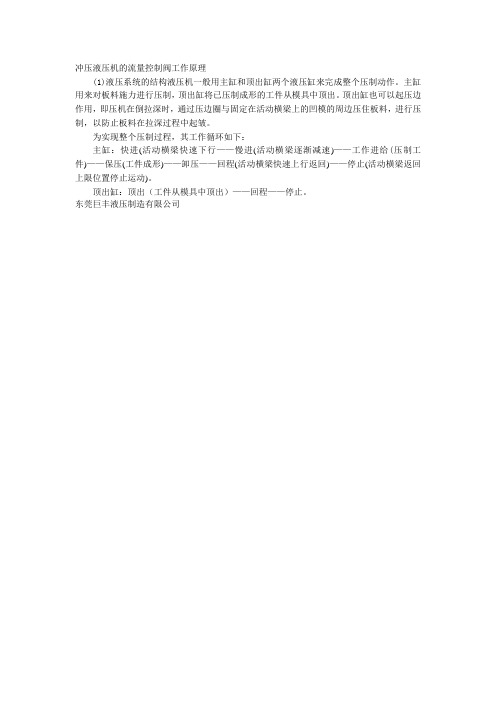

冲压液压机的流量控制阀工作原理
(1)液压系统的结构液压机一般用主缸和顶出缸两个液压缸来完成整个压制动作。

主缸用来对板料施力进行压制，顶出缸将已压制成形的工件从模具中顶出。

顶出缸也可以起压边作用，即压机在倒拉深时，通过压边圈与固定在活动横梁上的凹模的周边压住板料，进行压制，以防止板料在拉深过程中起皱。

为实现整个压制过程，其工作循环如下：
主缸：快进(活动横梁快速下行——慢进(活动横梁逐渐减速)——工作进给(压制工件)——保压(工件成形)——卸压——回程(活动横梁快速上行返回)——停止(活动横梁返回上限位置停止运动)。

顶出缸：顶出（工件从模具中顶出）——回程——停止。

东莞巨丰液压制造有限公司。

气动流量控制阀工作原理
气动流量控制阀是一种通过气动信号控制流体流量的装置。

其工作原理主要包括薄膜传动、开度调节和流通调节。

1. 薄膜传动：气动流量控制阀的控制元件通常由一个薄膜组成，薄膜与阀体相连。

当气动传动执行机构接收到控制信号后，会产生一个相应的压力差，使得薄膜产生弯曲变形。

薄膜的变形会导致阀芯位置的变化，从而实现流量的调节。

2. 开度调节：气动流量控制阀的阀芯通过薄膜的变形来实现开度的调节。

当薄膜传动发生变形时，阀芯会相应地移动，改变阀门的开启程度。

开度的大小决定了流体通过阀门的通量，从而实现对流量的控制。

3. 流通调节：气动流量控制阀通过调节流体的流通方式来控制流量。

阀芯的位置变化会改变阀门的开启程度，从而改变流体通过阀门的通道形式。

通过改变通道的形状和宽度，可以改变阀门的阻力和流体通过阀门的速度，从而控制流体的流量。

综上所述，气动流量控制阀通过薄膜传动、开度调节和流通调节的工作原理，实现对流体流量的控制。

流量控制阀原理流量控制阀是一种用来控制液体或气体流动的装置，它可以根据需要调节介质的流量，使其保持在一个特定的范围内。

流量控制阀在工业生产中起着至关重要的作用，它们被广泛应用于各种领域，如化工、石油、食品加工等。

本文将介绍流量控制阀的工作原理及其应用。

流量控制阀的工作原理主要是通过改变阀门的开度来调节介质的流量。

当阀门关闭时，介质流动受到阻碍；当阀门打开时，介质流动畅通无阻。

通过改变阀门的开度，可以精确地控制介质的流量，使其保持在一个稳定的范围内。

流量控制阀通常由阀体、阀芯、执行机构和控制系统等部件组成，通过这些部件的协调配合，实现对介质流量的精准控制。

在实际应用中，流量控制阀可以根据介质的特性和工艺要求，选择不同的结构和工作原理。

常见的流量控制阀包括节流阀、调节阀、蝶阀等，它们分别适用于不同的工况和介质。

例如，节流阀主要用于对流体进行节流，通过改变节流孔的大小来控制流体的流量；调节阀则可以根据需要调节阀门的开度，实现对介质流量的精确控制；蝶阀则通过旋转阀板来控制介质的流动，具有结构简单、启闭快速等特点。

除了结构和工作原理的差异，流量控制阀在应用中还需要考虑介质的特性、工艺要求、安全性等因素。

例如，对于腐蚀性介质，需要选择耐腐蚀材质制成的阀门；对于高温高压介质，需要选择耐高温高压的阀门；对于易结垢介质，需要选择不易结垢的阀门等。

此外，流量控制阀的选型还需要考虑介质的流动特性、流量范围、流量精度等因素，以确保阀门在实际工作中能够稳定可靠地运行。

总的来说，流量控制阀是一种用来控制介质流量的重要装置，它通过改变阀门的开度来实现对介质流量的精确控制。

在实际应用中，流量控制阀的选型和使用需要考虑多种因素，以确保其能够满足工艺要求并保证系统的安全稳定运行。

流量控制阀在工业生产中发挥着重要作用，对于提高生产效率、保障产品质量、降低能耗等方面具有重要意义。

简述流量控制阀的工作原理
流量控制阀的工作原理是通过改变阀门开度来调节流体通过阀门的流量。

当阀门开度增加时，流体通过阀门的流量也随之增加；当阀门开度减小时，流体通过阀门的流量也随之减小。

流量控制阀通常由阀门、执行机构和控制器组成。

执行机构可以是手动操作、电动操作、或者气动操作，控制器可以是手动控制、电子控制或者自动控制。

在工作过程中，控制器接收输入的信号，并根据信号调节执行机构，改变阀门的开度。

当控制器接收到较大的输入信号时，执行机构会打开阀门，增大流体通过阀门的流量；当控制器接收到较小的输入信号时，执行机构会关闭阀门，减小流体通过阀门的流量。

流量控制阀广泛应用于工业生产中诸如供水系统、加热系统、空调系统等需求通过调节流量来控制工作效果的场合。

其工作原理简单可靠，使用方便，并且能够快速响应控制信号，实现精确的流量控制。

液压系统流量控制阀的工作原理
液压系统流量控制阀是液压系统中一种重要的控制元件，它能够控制液压系统中的流量，保证液压系统的正常工作。

流量控制阀的工作原理基于流体力学原理以及压力控制原理。

当液体从进口进入流量控制阀时，会在阀芯下方形成一个高压区域，而在阀芯上方形成一个低压区域。

当阀芯上方的压力与下方的压力相等时，阀芯就会停止移动，从而实现了对流量的控制。

流量控制阀的控制方式有两种：一种是通过调节阀口的大小来控制流量；另一种是通过调节阀芯的位置来控制流量。

其中，通过调节阀口大小的控制方式是通过改变阀口的大小来改变液体的流速和流量；而通过调节阀芯位置的控制方式是通过改变阀芯的位置来改变液体通过阀芯的截面积，从而改变液体的流速和流量。

流量控制阀的工作原理和控制方式决定了它在液压系统中的应用范围非常广泛。

在液压系统中，流量控制阀通常用于控制液压缸的速度，从而实现机械运动的平稳和精确控制。

此外，流量控制阀还可以用于防止液压系统中的冲击压力，保护液压系统中的其他元件。

- 1 -。

流量控制阀工作原理
流量控制阀的工作原理是基于流体动力学的原理来实现的。

流量控制阀通过改变其流道的通断程度，从而调节介质流量。

以下是流量控制阀的工作原理：
1. 通道结构：流量控制阀通道内通常包含有局部收缩的孔道或流道，通过调节这些局部流道的通断程度来改变流体流过的截面积，从而实现流量的控制。

2. 作用力：流量控制阀的控制元件（如阀片、阀瓣、阀芯等）受到介质流过时产生的压差同外界施加的力之间的平衡。

通过调节外界施加的力，可以改变控制元件的位置，从而改变流体流过的通道面积，进而实现流量的调节。

3. 控制信号：流量控制阀通常通过外部的控制信号来调节流量，常见的控制信号包括手动调节、电气信号、气动信号等。

不同的控制信号可以控制控制元件的位置，改变通道的通断程度，进而实现对流量的控制。

总之，流量控制阀通过调节通道的通断程度，改变流体流过的截面积，从而实现对流量的控制。

其工作原理主要依赖于流体动力学的基本原理，以及控制元件与外界施加的力之间的平衡关系。

第八章流量控制阀和节流调速回路液压系统中执行元件运动速度的大小,由输入执行元件的油液流量的大小来确定。

流量控制阀就是依靠改变阀口通流面积(节流口局部阻力)的大小或通流通道的长短来控制流量的液压阀类。

常用的流量控制阀有普通节流阀、压力补偿和温度补偿调速阀、溢流节流阀和分流集流阀等。

一、流量控制原理及节流口形式图5-28节流阀特性曲线一、流量控制原理及节流口形式节流阀节流口通常有三种基本形式:薄壁小孔、细长小孔和厚壁小孔,但无论节流口采用何种形式,通过节流口的流量q及其前后压力差Δp的关系均可用式(2-63)q=KAΔp m来表示，三种节流口的流量特性曲线如图5-28所示,由图可知:(1)压差对流量的影响。

节流阀两端压差Δp变化时,通过它的流量要发生变化,三种结构形式的节流口中,通过薄壁小孔的流量受到压差改变的影响最小。

(2)温度对流量的影响。

油温影响到油液粘度,对于细长小孔,油温变化时,流量也会随之改变,对于薄壁小孔粘度对流量几乎没有影响,故油温变化时,流量基本不变。

(3)节流口的堵塞。

节流阀的节流口可能因油液中的杂质或由于油液氧化后析出的胶质、沥青等而局部堵塞,这就改变了原来节流口通流面积的大小,使流量发生变化,尤其是当开口较小时,这一影响更为突出,严重时会完全堵塞而出现断流现象。

因此节流口的抗堵塞性能也是影响流量稳定性的重要因素,尤其会影响流量阀的最小稳定流量。

一般节流口通流面积越大,节流通道越短和水力直径越大,越不容易堵塞,当然油液的清洁度也对堵塞产生影响。

一般流量控制阀的最小稳定流量为0.05L/min。

综上所述,为保证流量稳定，节流口的形式以薄壁小孔较为理想。

图5-29所示为几种常用的节流口形式。

图5-29(a)所示为针阀式节流口,它通道长,湿周大,易堵塞,流量受油温影响较大，一般用于对性能要求不高的场合;图5-29(b)所示为偏心槽式节流口,其性能与针阀式节流口相同,但容易制造,其缺点是阀芯上的径向力不平衡,旋转阀芯时较费力,一般用于压力较低、流量较大和流量稳定性要求不高的场合;图5-29(c)所示为轴向三角槽式节流口,其结构简单,水力直径中等,可得到较小的稳定流量,且调节范围较大,但节流通道有一定的长度,油温变化对流量有一定的影响,目前被广泛应用,图5-29(d)所示为周向缝隙式节流口,沿阀芯周向开有一条宽度不等的狭槽,转动阀芯就可改变开口大小。

流量控制阀工作原理流量控制阀是一种用于控制液体或气体流动的装置，它在工业生产中起着非常重要的作用。

流量控制阀的工作原理是通过改变阀门的开启程度来调节流体的流量，从而实现对流体流动的控制。

下面我们将详细介绍流量控制阀的工作原理。

首先，流量控制阀的工作原理基于流体力学定律。

当流体通过管道流动时，会受到阻力的影响，而流量控制阀就是通过改变阀门的开启程度，来改变管道中流体的阻力，从而实现对流体流量的调节。

当阀门开启程度增大时，管道中的流体阻力减小，流量增大；反之，阀门开启程度减小时，管道中的流体阻力增大，流量减小。

因此，流量控制阀的工作原理就是通过改变阀门的开启程度，来调节管道中流体的阻力，从而实现对流体流量的控制。

其次，流量控制阀的工作原理还涉及到流体的压力和速度。

当流体通过管道流动时，会产生一定的压力和速度，而流量控制阀可以通过改变阀门的开启程度，来调节管道中流体的压力和速度，从而实现对流体流量的控制。

当阀门开启程度增大时，管道中的流体压力和速度增大，流量也随之增大；反之，阀门开启程度减小时，管道中的流体压力和速度减小，流量也随之减小。

因此，流量控制阀的工作原理就是通过改变阀门的开启程度，来调节管道中流体的压力和速度，从而实现对流体流量的控制。

最后，流量控制阀的工作原理还与阀门的结构和材料有关。

流量控制阀的结构复杂，通常由阀体、阀盖、阀芯、阀座等部件组成，而这些部件的材料选择和加工工艺直接影响着流量控制阀的工作性能。

例如，阀门的密封性能、耐磨性能、耐腐蚀性能等都与阀门的结构和材料有关，这些都会影响流量控制阀的工作效果。

综上所述，流量控制阀的工作原理是通过改变阀门的开启程度，来调节管道中流体的阻力、压力和速度，从而实现对流体流量的控制。

同时，流量控制阀的结构和材料也对其工作效果有着重要的影响。

在工业生产中，流量控制阀的应用范围非常广泛，它在化工、石油、电力、冶金等领域都有着重要的作用，为生产运行提供了可靠的保障。

燃气流量调节阀工作原理燃气流量调节阀（Gas Flow Control Valve）是一种用来控制燃气流量的装置，主要用于工业和家庭的燃气供应系统中。

它的工作原理是通过改变阀门的开启程度来控制燃气的流量。

下面将从结构、工作原理和应用三个方面详细介绍燃气流量调节阀的工作原理。

一、结构:燃气流量调节阀主要由阀体、阀盖、阀芯、驱动系统和控制系统组成。

阀体是阀门的主体部分，通常采用铸铁或钢材制成，用来容纳其他的零件。

阀盖是将阀体密封的关键部件之一，通常采用一种特殊的密封材料制成。

阀芯是通过驱动系统来控制阀门开启程度的关键部件。

通常是一个旋转的圆柱体，通过旋转来改变燃气通过阀门的截面积。

驱动系统由电机或气动装置组成，用来控制阀芯的旋转。

控制系统主要由压力传感器、温度传感器和控制器组成，用来监测和控制燃气流量。

二、工作原理:1.初始状态：阀门处于关闭状态，阀芯与阀盖之间有一定的间隙，燃气无法通过阀门。

控制系统接收到来自压力传感器和温度传感器的信号，判断燃气供应系统的需求。

2.开启阀门：当燃气供应系统需要增加流量时，控制系统向驱动系统发送信号，使其旋转阀芯。

随着阀芯的旋转，阀芯与阀盖之间的间隙逐渐缩小，燃气通过阀门的截面积增加，流量逐渐增大。

3.保持稳定：当燃气流量接近设定值时，控制系统向驱动系统发送停止信号，阀芯停止旋转。

此时阀芯与阀盖之间的间隙保持不变，燃气流量保持稳定。

4.关闭阀门：当燃气供应系统需要减少流量或停止供应时，控制系统向驱动系统发送反向信号，使其旋转阀芯，逐渐增大阀芯与阀盖之间的间隙，燃气流量逐渐减小，直至关闭阀门。

三、应用:燃气流量调节阀广泛应用于燃气供应系统中，特别是工业和家庭的燃气燃烧设备中。

它可以实现燃气的精确控制，提高燃烧效率，减少能源浪费。

常见的应用领域包括锅炉、燃气燃烧炉、热处理设备等。

在家庭中，燃气流量调节阀常用于热水器、燃气灶等燃气设备中，可以确保燃气的稳定供应和安全使用。

流量控制阀的工作原理
流量控制阀是一种用于控制流体流量的装置，它能够根据需要来调节流体的通量大小。

其工作原理如下：
1. 调节阀门开启度：通过手动或自动的方式，调节阀门的开启度来控制流体的流量。

阀门开启度越大，流体通量越大；阀门开启度越小，流体通量越小。

2. 阀门调节：阀门内部装有活塞或阀瓣等控制元件，在流体通过阀门时，控制元件的位置会发生变化，从而改变阀门的开启度。

3. 压力差控制：流量控制阀根据流体前后两侧的压力差来调节阀门的开启度。

当流体前后两侧的压力差增大时，阀门开启度会增大，流量也会相应增大；当压力差减小时，阀门开启度会减小，流量也会相应减小。

4. 调节元件：流量控制阀内部还有调节元件，如节流孔、阻尼器等，通过调节这些元件的位置来控制阀门的通量。

这些元件会引起流体的阻力，从而调节流体的流速和流量。

总的来说，流量控制阀通过调节阀门的开启度、阀门内部的控制元件位置或调节元件位置，来控制流体的流量，从而实现对流体的精确控制。
