流量控制阀原理

气动流量控制阀工作原理
气动流量控制阀是一种通过气动信号控制流体流量的装置。

其工作原理主要包括薄膜传动、开度调节和流通调节。

1. 薄膜传动：气动流量控制阀的控制元件通常由一个薄膜组成，薄膜与阀体相连。

当气动传动执行机构接收到控制信号后，会产生一个相应的压力差，使得薄膜产生弯曲变形。

薄膜的变形会导致阀芯位置的变化，从而实现流量的调节。

2. 开度调节：气动流量控制阀的阀芯通过薄膜的变形来实现开度的调节。

当薄膜传动发生变形时，阀芯会相应地移动，改变阀门的开启程度。

开度的大小决定了流体通过阀门的通量，从而实现对流量的控制。

3. 流通调节：气动流量控制阀通过调节流体的流通方式来控制流量。

阀芯的位置变化会改变阀门的开启程度，从而改变流体通过阀门的通道形式。

通过改变通道的形状和宽度，可以改变阀门的阻力和流体通过阀门的速度，从而控制流体的流量。

综上所述，气动流量控制阀通过薄膜传动、开度调节和流通调节的工作原理，实现对流体流量的控制。

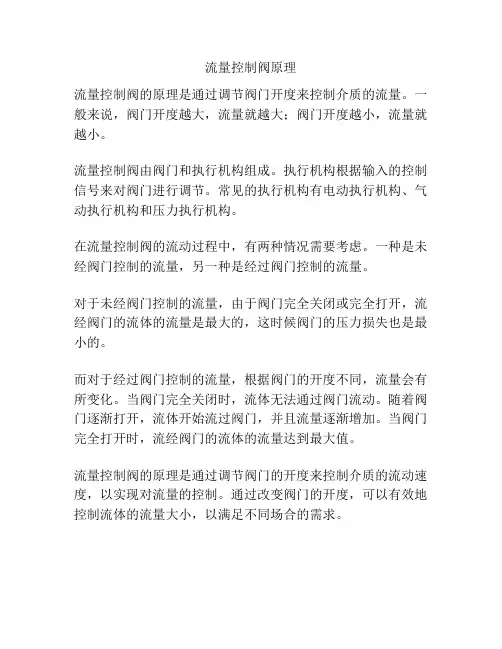

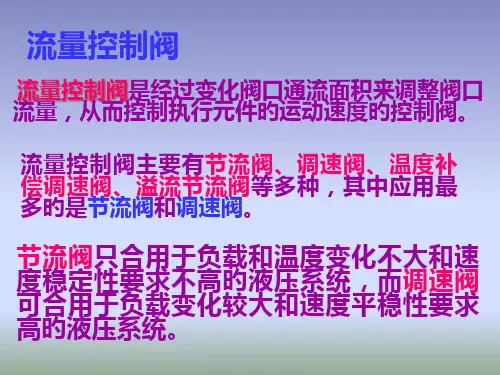

流量控制阀原理
流量控制阀的原理是通过调节阀门开度来控制介质的流量。

一般来说，阀门开度越大，流量就越大；阀门开度越小，流量就越小。

流量控制阀由阀门和执行机构组成。

执行机构根据输入的控制信号来对阀门进行调节。

常见的执行机构有电动执行机构、气动执行机构和压力执行机构。

在流量控制阀的流动过程中，有两种情况需要考虑。

一种是未经阀门控制的流量，另一种是经过阀门控制的流量。

对于未经阀门控制的流量，由于阀门完全关闭或完全打开，流经阀门的流体的流量是最大的，这时候阀门的压力损失也是最小的。

而对于经过阀门控制的流量，根据阀门的开度不同，流量会有所变化。

当阀门完全关闭时，流体无法通过阀门流动。

随着阀门逐渐打开，流体开始流过阀门，并且流量逐渐增加。

当阀门完全打开时，流经阀门的流体的流量达到最大值。

流量控制阀的原理是通过调节阀门的开度来控制介质的流动速度，以实现对流量的控制。

通过改变阀门的开度，可以有效地控制流体的流量大小，以满足不同场合的需求。

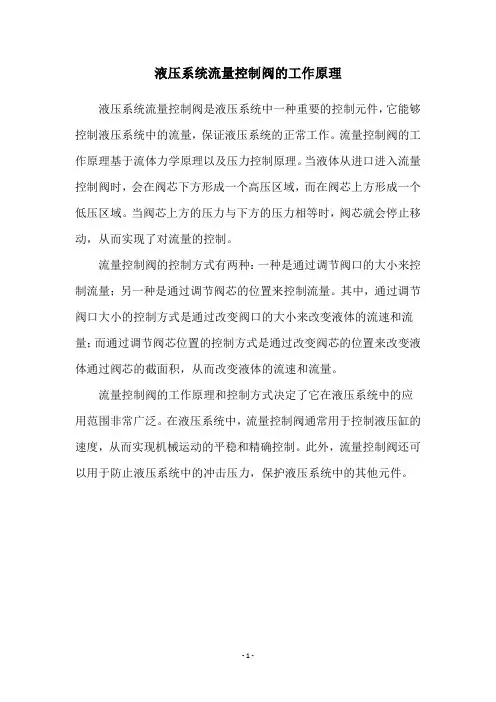

液压系统流量控制阀的工作原理
液压系统流量控制阀是液压系统中一种重要的控制元件，它能够控制液压系统中的流量，保证液压系统的正常工作。

流量控制阀的工作原理基于流体力学原理以及压力控制原理。

当液体从进口进入流量控制阀时，会在阀芯下方形成一个高压区域，而在阀芯上方形成一个低压区域。

当阀芯上方的压力与下方的压力相等时，阀芯就会停止移动，从而实现了对流量的控制。

流量控制阀的控制方式有两种：一种是通过调节阀口的大小来控制流量；另一种是通过调节阀芯的位置来控制流量。

其中，通过调节阀口大小的控制方式是通过改变阀口的大小来改变液体的流速和流量；而通过调节阀芯位置的控制方式是通过改变阀芯的位置来改变液体通过阀芯的截面积，从而改变液体的流速和流量。

流量控制阀的工作原理和控制方式决定了它在液压系统中的应用范围非常广泛。

在液压系统中，流量控制阀通常用于控制液压缸的速度，从而实现机械运动的平稳和精确控制。

此外，流量控制阀还可以用于防止液压系统中的冲击压力，保护液压系统中的其他元件。

- 1 -。

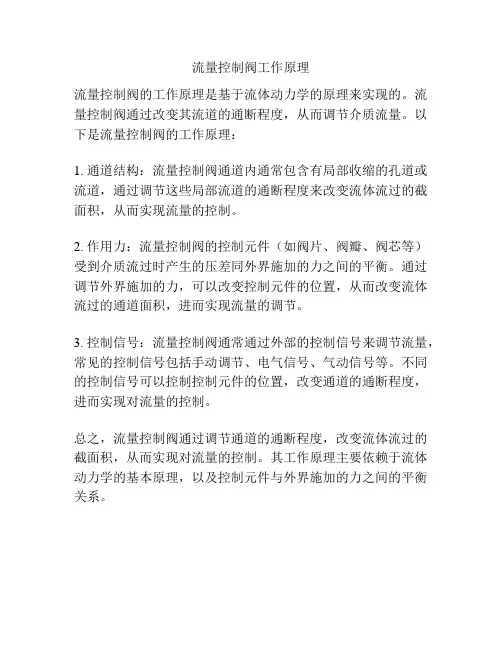

流量控制阀工作原理
流量控制阀的工作原理是基于流体动力学的原理来实现的。

流量控制阀通过改变其流道的通断程度，从而调节介质流量。

以下是流量控制阀的工作原理：
1. 通道结构：流量控制阀通道内通常包含有局部收缩的孔道或流道，通过调节这些局部流道的通断程度来改变流体流过的截面积，从而实现流量的控制。

2. 作用力：流量控制阀的控制元件（如阀片、阀瓣、阀芯等）受到介质流过时产生的压差同外界施加的力之间的平衡。

通过调节外界施加的力，可以改变控制元件的位置，从而改变流体流过的通道面积，进而实现流量的调节。

3. 控制信号：流量控制阀通常通过外部的控制信号来调节流量，常见的控制信号包括手动调节、电气信号、气动信号等。

不同的控制信号可以控制控制元件的位置，改变通道的通断程度，进而实现对流量的控制。

总之，流量控制阀通过调节通道的通断程度，改变流体流过的截面积，从而实现对流量的控制。

其工作原理主要依赖于流体动力学的基本原理，以及控制元件与外界施加的力之间的平衡关系。

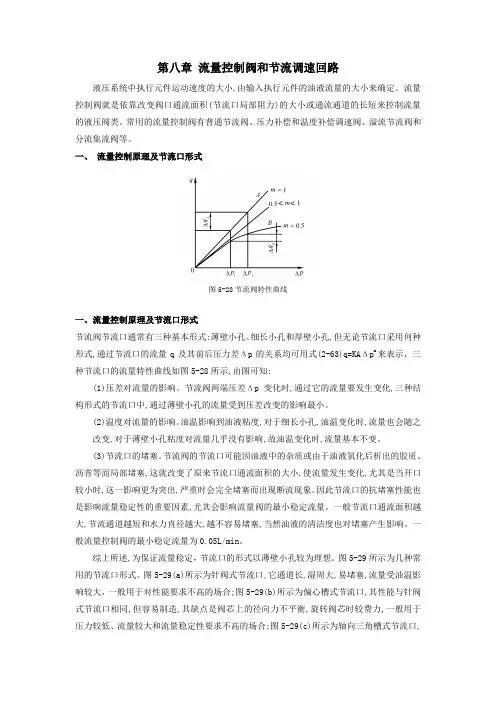

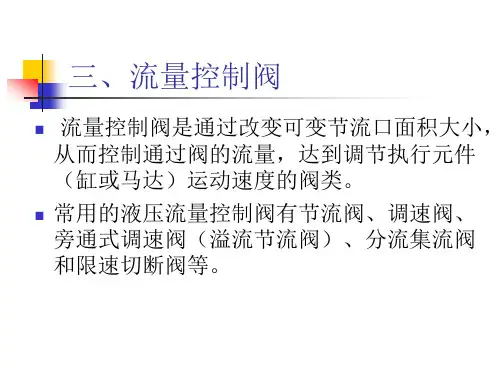

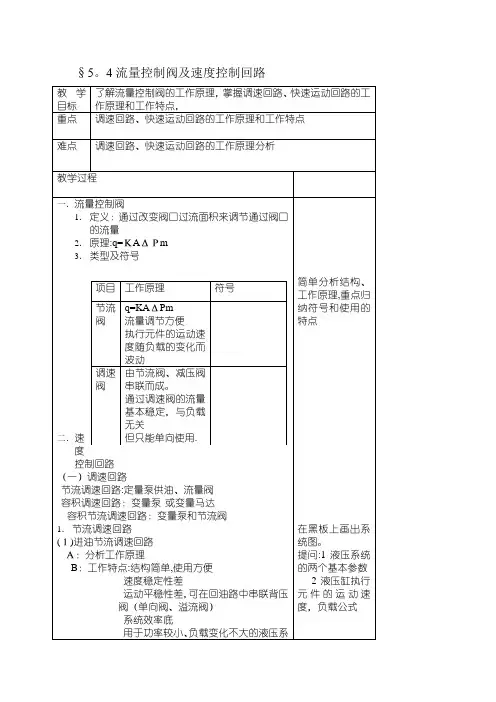

第八章流量控制阀和节流调速回路液压系统中执行元件运动速度的大小,由输入执行元件的油液流量的大小来确定。

流量控制阀就是依靠改变阀口通流面积(节流口局部阻力)的大小或通流通道的长短来控制流量的液压阀类。

常用的流量控制阀有普通节流阀、压力补偿和温度补偿调速阀、溢流节流阀和分流集流阀等。

一、流量控制原理及节流口形式图5-28节流阀特性曲线一、流量控制原理及节流口形式节流阀节流口通常有三种基本形式:薄壁小孔、细长小孔和厚壁小孔,但无论节流口采用何种形式,通过节流口的流量q及其前后压力差Δp的关系均可用式(2-63)q=KAΔp m来表示，三种节流口的流量特性曲线如图5-28所示,由图可知:(1)压差对流量的影响。

节流阀两端压差Δp变化时,通过它的流量要发生变化,三种结构形式的节流口中,通过薄壁小孔的流量受到压差改变的影响最小。

(2)温度对流量的影响。

油温影响到油液粘度,对于细长小孔,油温变化时,流量也会随之改变,对于薄壁小孔粘度对流量几乎没有影响,故油温变化时,流量基本不变。

(3)节流口的堵塞。

节流阀的节流口可能因油液中的杂质或由于油液氧化后析出的胶质、沥青等而局部堵塞,这就改变了原来节流口通流面积的大小,使流量发生变化,尤其是当开口较小时,这一影响更为突出,严重时会完全堵塞而出现断流现象。

因此节流口的抗堵塞性能也是影响流量稳定性的重要因素,尤其会影响流量阀的最小稳定流量。

一般节流口通流面积越大,节流通道越短和水力直径越大,越不容易堵塞,当然油液的清洁度也对堵塞产生影响。

一般流量控制阀的最小稳定流量为0.05L/min。

综上所述,为保证流量稳定，节流口的形式以薄壁小孔较为理想。

图5-29所示为几种常用的节流口形式。

图5-29(a)所示为针阀式节流口,它通道长,湿周大,易堵塞,流量受油温影响较大，一般用于对性能要求不高的场合;图5-29(b)所示为偏心槽式节流口,其性能与针阀式节流口相同,但容易制造,其缺点是阀芯上的径向力不平衡,旋转阀芯时较费力,一般用于压力较低、流量较大和流量稳定性要求不高的场合;图5-29(c)所示为轴向三角槽式节流口,其结构简单,水力直径中等,可得到较小的稳定流量,且调节范围较大,但节流通道有一定的长度,油温变化对流量有一定的影响,目前被广泛应用,图5-29(d)所示为周向缝隙式节流口,沿阀芯周向开有一条宽度不等的狭槽,转动阀芯就可改变开口大小。
