气动流量控制阀工作原理
气动流量控制阀是一种通过气动信号控制流体流量的装置。
其工作原理主要包括薄膜传动、开度调节和流通调节。
1. 薄膜传动：气动流量控制阀的控制元件通常由一个薄膜组成，薄膜与阀体相连。
当气动传动执行机构接收到控制信号后，会产生一个相应的压力差，使得薄膜产生弯曲变形。
薄膜的变形会导致阀芯位置的变化，从而实现流量的调节。
2. 开度调节：气动流量控制阀的阀芯通过薄膜的变形来实现开度的调节。
当薄膜传动发生变形时，阀芯会相应地移动，改变阀门的开启程度。
开度的大小决定了流体通过阀门的通量，从而实现对流量的控制。
3. 流通调节：气动流量控制阀通过调节流体的流通方式来控制流量。
阀芯的位置变化会改变阀门的开启程度，从而改变流体通过阀门的通道形式。
通过改变通道的形状和宽度，可以改变阀门的阻力和流体通过阀门的速度，从而控制流体的流量。
综上所述，气动流量控制阀通过薄膜传动、开度调节和流通调节的工作原理，实现对流体流量的控制。
简述流量控制阀的工作原理
流量控制阀的工作原理是通过改变阀门开度来调节流体通过阀门的流量。
当阀门开度增加时，流体通过阀门的流量也随之增加；当阀门开度减小时，流体通过阀门的流量也随之减小。
流量控制阀通常由阀门、执行机构和控制器组成。
执行机构可以是手动操作、电动操作、或者气动操作，控制器可以是手动控制、电子控制或者自动控制。
在工作过程中，控制器接收输入的信号，并根据信号调节执行机构，改变阀门的开度。
当控制器接收到较大的输入信号时，执行机构会打开阀门，增大流体通过阀门的流量；当控制器接收到较小的输入信号时，执行机构会关闭阀门，减小流体通过阀门的流量。
流量控制阀广泛应用于工业生产中诸如供水系统、加热系统、空调系统等需求通过调节流量来控制工作效果的场合。
其工作原理简单可靠，使用方便，并且能够快速响应控制信号，实现精确的流量控制。

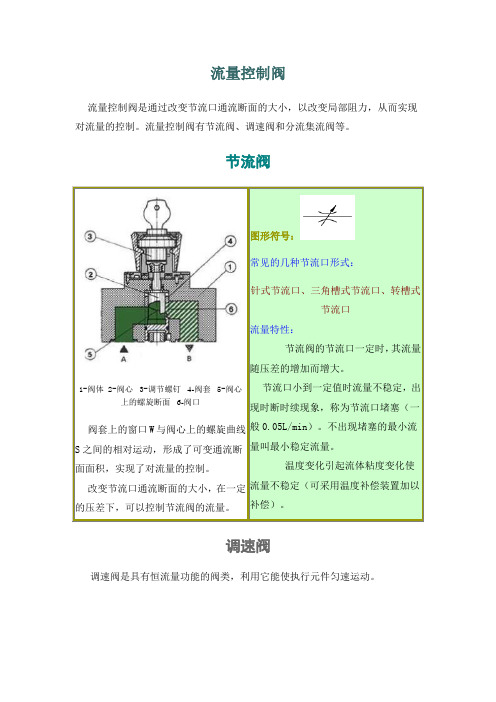

流量控制阀流量控制阀是通过改变节流口通流断面的大小，以改变局部阻力，从而实现对流量的控制。
流量控制阀有节流阀、调速阀和分流集流阀等。
节流阀图形符号：调速阀调速阀是具有恒流量功能的阀类，利用它能使执行元件匀速运动。
图形符号：原理说明：通过阀的流量，不随阀前后的压差ΔP(ΔP = P1-P3)而变，而节流阀就无恒流功能。
比较下列曲线可见两者的区别。
调速阀可理解为两个串联节流口组成，Ⅰ为固定节流，Ⅱ为可变节流口。
执行元件工作时，流量Q稳定流过。
外负载F若减小，两个串联节流口的流量Q将会增大。
这时如果能够及时且自动地减小节流口Ⅱ的开度，使流量重回到原来的稳定值Q。
要做到这些就必需自动地保持（P2-P3）不变。
Ⅰ节流口用节流阀，Ⅱ节流口用定差减压阀，它可保证节流阀前后压差（P2-P3）不变，因此可实现恒流。
改变节流阀的开度，也就能重新调定调速阀的另一恒流量。
流量特性：调速阀的流量不受其压差的影响，故流量曲线与横坐标平行。
当调速阀的压差小于其最小压差（一般为0.5MPa）时，定差减压阀不起减压作用，调速阀就成了节流阀，故两个阀的曲线有一段重合。
分流集流阀分流集流阀结构图1、2-固定节流孔3、4-可变节流孔5、6-阀心分流集流阀具有分流和集流功能。
当油源向两相同液压缸供油时，通过分流集流阀的分流功能，可使两液压缸保持速度相同（同步）。
当液压缸向油箱回油时，通过分流集流阀的集流作用，可使液压缸回程同步。
5.5插装阀插装阀是插装阀功能组件的统称。
插装阀功能组件有：插装方向阀功能组件（可简称插装方向阀）、插装压力阀、插装流量阀。
用插装阀功能组件组成的液压系统可称为插装阀液压系统。
插装阀功能组件的工作原理插装阀功能组件分类5.6电液数字控制阀直控式数字节流阀结构图1-步进电机2-滚珠丝杠 3-节流阀心4-阀套5-连杆6-零位移传感器在数字流量阀中，步进电机按计算机的指令转动，通过滚珠丝杆4变为轴向位移，使节流阀心3打开阀口，从而控制流量。
液压系统流量控制阀的工作原理
液压系统流量控制阀是液压系统中一种重要的控制元件，它能够控制液压系统中的流量，保证液压系统的正常工作。
流量控制阀的工作原理基于流体力学原理以及压力控制原理。
当液体从进口进入流量控制阀时，会在阀芯下方形成一个高压区域，而在阀芯上方形成一个低压区域。
当阀芯上方的压力与下方的压力相等时，阀芯就会停止移动，从而实现了对流量的控制。
流量控制阀的控制方式有两种：一种是通过调节阀口的大小来控制流量；另一种是通过调节阀芯的位置来控制流量。
其中，通过调节阀口大小的控制方式是通过改变阀口的大小来改变液体的流速和流量；而通过调节阀芯位置的控制方式是通过改变阀芯的位置来改变液体通过阀芯的截面积，从而改变液体的流速和流量。
流量控制阀的工作原理和控制方式决定了它在液压系统中的应用范围非常广泛。
在液压系统中，流量控制阀通常用于控制液压缸的速度，从而实现机械运动的平稳和精确控制。
此外，流量控制阀还可以用于防止液压系统中的冲击压力，保护液压系统中的其他元件。
- 1 -。
流量控制阀工作原理
流量控制阀的工作原理是基于流体动力学的原理来实现的。
流量控制阀通过改变其流道的通断程度，从而调节介质流量。
以下是流量控制阀的工作原理：
1. 通道结构：流量控制阀通道内通常包含有局部收缩的孔道或流道，通过调节这些局部流道的通断程度来改变流体流过的截面积，从而实现流量的控制。
2. 作用力：流量控制阀的控制元件（如阀片、阀瓣、阀芯等）受到介质流过时产生的压差同外界施加的力之间的平衡。
通过调节外界施加的力，可以改变控制元件的位置，从而改变流体流过的通道面积，进而实现流量的调节。
3. 控制信号：流量控制阀通常通过外部的控制信号来调节流量，常见的控制信号包括手动调节、电气信号、气动信号等。
不同的控制信号可以控制控制元件的位置，改变通道的通断程度，进而实现对流量的控制。
总之，流量控制阀通过调节通道的通断程度，改变流体流过的截面积，从而实现对流量的控制。
其工作原理主要依赖于流体动力学的基本原理，以及控制元件与外界施加的力之间的平衡关系。
流量控制阀的特点及其工作原理
中国泵业网流量控制阀的工作特点及其原理流量控制阀是在一定压力差下，依靠改变节流口液阻的大小来控制节流口的流量，从而调节执行元件(液压缸或液压马达)运动速度的阀类。
主要包括节流阀、调速阀、溢流节流阀和分流集流阀等。
安装形式为水平安装。
流量控制阀的特点：
流量控制阀又称400X流量控制阀,是一种采用高精度先导方式控制流量的多功能阀门。
适用于配水管需控制流量和压力的管路中，保持预定流量不变，将过大流量限制在一个预定值，并将上游高压适当减低，即使主阀上游的压力发生变化，也不会影响主阀下游的流量。
流量控制阀的选型：可根据管道等径选用。
可根据最大流量和阀门的流量范围选用。
流量控制阀的工作原理：
数显流量控制阀其结构是由自动阀芯，手动阀芯及显示器部分组成。
显示部分则由流量阀机芯、传感器发讯器、电子计算器显示器部分组成。
它的工作是及其复杂的。
被测水流经阀门，水流冲击流量机芯内的叶轮，叶轮旋转与传感发讯器感应，使传感器发出与流量成正比的电讯号，流量电讯号通过导线送入电子计算器，经过计算器计算、微处理器处理后，其流量值显示出来。
手动阀芯是用来调节流量的，根据显示值来设定所需的流量值。
自动阀芯是用来维持流量恒定的，即在管网压力变化时，自动阀芯就会在压力的作用下自动开大火关小阀口来维持设定流量数值不变。
推力球轴承的用途：
推力球轴承只适用于承受一面轴向负荷、转速较低的机件上，只适用于承受一面轴向负荷、转速较低的机件上，例如起重机吊钩、立时水泵、立时离心机、千斤顶、如起重机吊钩、立时水泵、立时离心机、千斤顶、低速减速器等。
轴承的轴圈、座圈和滚动体是分离的，速减速器等。
轴承的轴圈、座圈和滚动体是分离的，可以分别装拆。
推力轴承的安装注意事项：
平面推力轴承在装配体中主要承受轴向载荷，其应用广泛。
平面推力轴承在装配体中主要承受轴向载荷，其应用广泛。
虽然推力轴承安装操作比较简单，虽然推力轴承安装操作比较简单，但实际维修时仍常有错误发生，即轴承的紧环和松环安装位置不正确，发生，即轴承的紧环和松环安装位置不正确，结果使轴承失去作用，轴颈很快地被磨损。
紧环内圈与轴颈为过渡配合，去作用，轴颈很快地被磨损。
紧环内圈与轴颈为过渡配合当轴转动时带动紧环，并与静止件端面发生摩擦，当轴转动时带动紧环，并与静止件端面发生摩擦，在受到轴向作用力(Fx)时将出现摩擦力矩大于内径配合阻力矩，向作用力(Fx)时，将出现摩擦力矩大于内径配合阻力矩，导(Fx)致紧环与轴配合面强制转动，加剧轴颈磨损。
因此，推力轴承安装时应注意以下几点。
(1)分清轴承的紧环和松环(根据轴承内径大小判断，孔径相分清轴
承的紧环和松环O.1～O.5mm)。
差O.1～O.5mm)。
(2)分清机构的静止件(即不发生运动的部件，主要是指装配分清机构的静止件体)。
(3)无论什么情况，轴承的松环始终应靠在静止件的端面上。
