OriginPro：旋转楼梯—不同厚度的3D饼图【数据绘图】2D饼图看起来比较常规，
3D饼图看起来不错，但还是不够酷炫。
今天给大家介绍像旋转楼梯的不同厚度的3D饼图。
1.选中数据，右击，在Plot中选择Column/Bar/Pie下的3D Color Pie Chart，绘制3D Pie Chart。
2.双击绘制的3D饼图，打开Plot Properties对话框，切换到Pie Geometry页面，Pie Geometry页面主要用于修改饼图的视角、选择、以及尺寸等格式。
3.勾选3D View下的Increment Thickness，并选为Col(B)，即按B列数据的值来定义3D饼图的厚度。
4.修改Thickness值，使得3D饼图的看起来厚一些。
这里设为60，即厚度是饼图半径的60%。
5.修改Rotation下Start Azimuth的数值，调整3D饼图的视角，使得比例小的部分显示在前面。
6.可以进一步修改3D饼图的颜色、线条、标签等格式。
不同厚度的3D饼图完成了，是不是像旋转楼梯一样?
所用软件：OriginLab OriginPro 2020@Windows 10 pro。

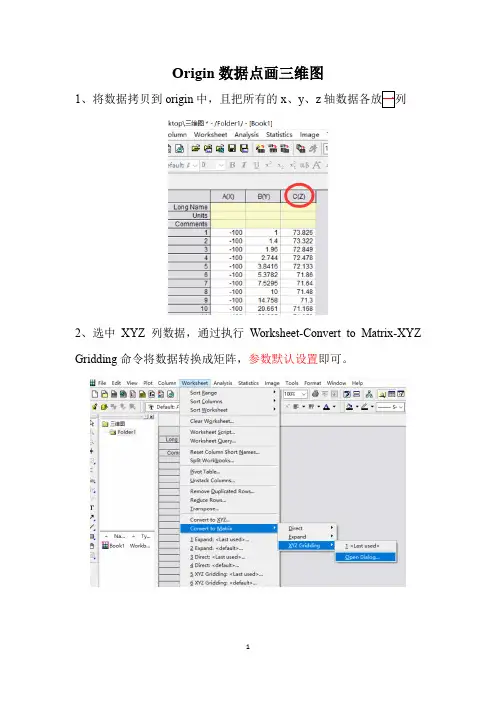

Origin数据点画三维图
1、将数据拷贝到origin中，且把所有的x、y、z
2、选中XYZ列数据，通过执行Worksheet-Convert to Matrix-XYZ Gridding命令将数据转换成矩阵，参数默认设置即可。
4、打开矩阵数据的窗口
5、Plot-3D surface-Color Map Surface
6、双击数据图，出现plot detail对话框，然后点击level，设置参数。
例如，将默认的3.7设置成0.3【数值越小，渐变效果较好】
7、双击数据，出现plot detail对话框，然后点击surface选项卡中enable grid选择none。
同时在surface/projections选项卡中勾线去掉contour line。
8、色带的legend标签上的数值会堆叠在一起，双击legend，出现color scale control对话框。
9、color scale control对话框右下角对话框labels中increment可以控制label的步长，进而控制label数量，默认是increment是1，改成20之后成为下面效果：色带标签不再堆叠。
【根据实际情况设置】。
Origin二维做图进阶与简单三维做图上次说了Origin的基础与简单二维做图，作为完整的一部份，讲述一下Origin二维做图进阶与简单三维做图，感觉Origin的数据处置不如matlab的好用，而且作为一种工具性的软件，我感觉明白怎么用就能够够了，不需要画太多的东西在这种软件如何利用的问题上。
关于Origin二维图像进阶，要紧有如下几个方面：多层图形的绘制、图层的治理、图形工具的利用。
1、好了，第一，讲一下多层图形的绘制。
咱们能够用到的典型的多层图像有两个，一个是双Y轴图像，若是两个Y轴数据，X轴区间相近，可是Y轴数据相差专门大，就能够够利用双Y轴图像，不然Y数值较小的那个会被紧缩的看不出曲线的转变；另外一个是局部放大图，便于咱们观看所需要的局部区域的曲线转变情形。
菜单栏Plot->Multi-Curve->Double Y，蹦出如图1所示的界面，第一选择做图类型，然后选择X和两个Y，点击OK即可，做出的双Y轴图像如图2所示，能够看出左上角有1、2的注释，别离对应图层1和2（注意：那个地址我为了便于观看，利用的是截屏过来的图像，若是Export Page是没有那个注释的），做出图像后可依照参考[1]进行相应的调整。
图1 双Y轴做图选择界面图2 双Y轴图像那么局部放大图怎么做呢？先选中两列别离做为X和Y轴，菜单栏Plot->Specialized->Zoom，即显现如图3所示的局部放大图形。
上图是完整的图形，基层是局部的放大，用鼠标点击上图中的绿色区域，下面放大部份会随之转变。
图3 局部放大图形2、第二，讲一以下图层的治理。
如何添加图层呢，点击图层空白处，Layer Management，显现如图4所示的操纵界面，点击Add即可添加。
固然了也能够通过菜单栏Graph->New Layer（Axes）或工具栏进行添加。
随之问题来了，如何给图层添加数据或曲线呢？点击图2或图3左上角的图层记号1或2或更多的n，显现如图5所示的操纵界面。
