Origin 三维图及等高线图.ppt

① 选中所有的Y 列。 ② 单击菜单命令【Plot】→【3DXYY 】→【3D Walls 】或3D and Contour Graphs 工具栏上的【3D Walls 】按钮
绘制3D Ribbons 图
数据要求: 两个以上的Y 列数据。示例准备: 导入Matrix Conversion and Gridding 文件夹中的 DirectXY.dat 文件数据。
单击菜单命令【Plot 】→ 【3D Surface 】→ 【Color Fill Surface 】
数据图定制步骤如下。 ① 单击菜单命令【Format 】→ 【Plot. .】。 ② 在打开的【Plot Details 】对话框，设置网格线宽度、颜色及表面颜色等。
绘制3D X Constant with Base 图
将要转换的工作表设置为活动工作表。单击菜单命令【Worksheet 】→ 【Convert to Matrix 】→ 【XYZ Gridding 】，在打开的【XYZ Gridding: Convert Worksheet to Matrix】对话框中选择拟转换数据、转换方法和设定控制参数等
普通工作表转为矩阵工作表时，转换命令选择、转换方法应用及控制参数设置不是随意的，要根据数据特征及转换结果要求决定
数据图定制如下。。 ② 在打开的【Plot Details 】对话框中设定投影点的符号及配色方案
绘制3D Trajectory 图
选中Z 列。单击菜单命令【Graph】→ 【3D XYZ 】→ 【3D Trajectory 】或3D and Contour Graphs 工具栏上的【3D Trajectory 】按钮
旋转矩阵
① 将要旋转的矩阵工作表设为活动工作表。 ② 单击菜单命令【Matrix 】→ 【Rotate90】→ 【CCW90 】( 反时针旋转90º，或【CCW 180 】反时针旋转180º 、【CW90】顺时针旋转90º

Origin图形绘制ppt课件

23
2、Scale选项卡
ppt课件.
24
➢ Selection列表中，有Horizontal和Vertical（三维图形会出现Z Axes）选项，默认情况下，Horizontal 为X轴，Vertical为Y轴，选中某项，对之进行编辑。
Labels | Axis Tick Label Type
个性化坐标轴
ppt课件.
18
1.Tick Labels选项卡 2.Scale选项卡 3.Title & Format选项卡 4.Minor Tick Labels选项卡 5.Custom Tick Labels选项卡 6.Grid Lines选项卡 7.Break选项卡
ppt课件.
11
单击Preview后面的下三角按钮，打开符号库，其中的符号按照一定的顺序排列。
Symbol选项卡设置说明
ppt课件.
12
在Size 下拉列表中可以选择符号的大小
Symbol选项卡设置说明
ppt课件.
13
Edge Thickness下拉列表，当选择的符号为空心时，该选项为符号的边宽和半径的比例，以百分比表示。
➢ Format下拉列表调整字体的格式，Type的类型不同，该下拉列表选项也不同。
➢ Font, Color, Bold, Point是用来调整字体、颜色、加粗、大小的
➢ 标签数字被Divide By文本框中的数字去除，将结果显示在标签处。
ppt课件.
22
➢ Set Decimal Places文本框中的数字为标签的小数点位数。
ppt课件.
5
2D Waterfall Graph （二维瀑布图）
Plot－Special Line/Symbol－Waterfall

Origin绘图精品PPT课件

简单二维图的绘制
1、离心泵性能试验中，得到离心泵不同流量 qvPa的数据，如下表所示，试用Origin绘制出两者之间的关系曲线。
绘图
选中数据表中的数据，单击绘图工具栏Plot Line+Symbol Line+Symbol
图形编辑
a.坐标轴刻度的设置
b.数据线格式设置 c.坐标轴坐标轴，选择标签Scale，就可以对坐标轴的刻度进行设置，也可以设置刻度类型。
数据线格式设置
双击数据线，进入Plot Details对话框，这时就可设置数据点和数据线的格式等。
坐标轴标题的修改
直接双击对应文字，就能直接修改，并能设置字体和大小
三角形坐标图的绘制
2、25℃时，乙醇-苯-水物系的相互溶解度数据（质量分数）如下表所示，试利用Origin绘出三元相图。
Origin生成的三角坐标图中，没有标出各坐标轴代表什么物质，可以在生成的图中直接双击坐标轴标志进行修改。
三维图的绘制
为了提高某种淀粉类高吸水性树脂的高吸水倍率，在其他合成条件一致的情况下，重点考察丙烯酸中和度和交联剂用量对产品吸水倍率z的影响，已知丙烯酸中和度（x）的变化范围为0.7 ～ 0.9，交联剂用量（y）的变化范围为1 ～ 3mL，这两个因素与试验指标（z）之间的函数关系如下： z=-1544.0+4539.8x+227.0y-78.0xy-2678.7x2-48.3y2
试利用Origin绘制该曲面图和对应的等高线。
矩阵的建立
矩阵的设置
设置矩阵数据
作等高线图
作三维表面图
学习并没有结束，希望继续努力
Thanks for listening, this course is expected to bring you value and help

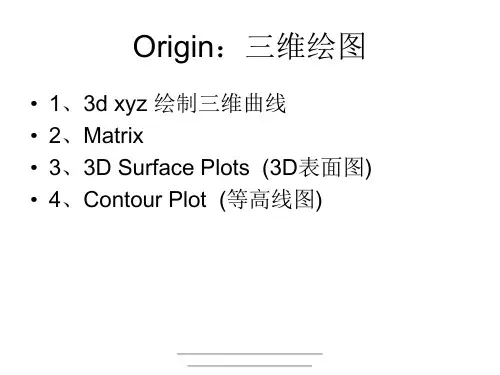

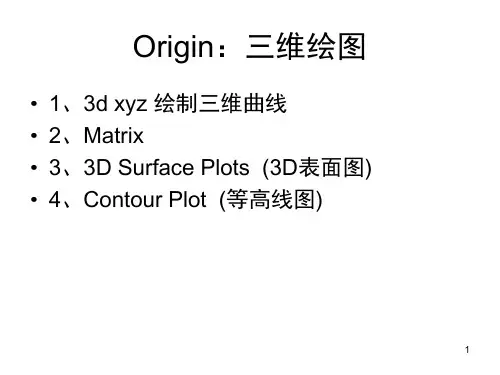

Origin三维绘图(课堂PPT)

• 1、3d xyz 绘制三维曲线 • 2、Matrix • 3、3D Surface Plots (3D表面图) • 4、Contour Plot (等高线图)
1
1、3D XYZ Graph
显示数据X，Y，Z之间的变化规律 3D Scatter Graph：3D散点图 3D Trajectory Graph：3D轨迹图
19
3D Y Constant with Base Surface 3D Y恒定有基线表面图
不同的Y取值确定了平行于XZ面的一系列平面，在每个平面上，不同的Z值描绘的点连成一条曲线，所有的这一系列曲线构成 3D表面图。
20
上机练习
• 绘制半径为2的上半球面、下半球面和整个球面。
• 绘制下面二元函数的图形：
17
3D Wire Frame Surface 3D线框表面图
Origin根据X， Y，Z坐标值确定点在3D空间中的位置，将各点以直线相连，这些网格线就确定了3D表面（不用颜色填充表面）。
18
3D X Constant with Base Surface 3D X恒定有基线表面图
不同的X取值确定了平行于 YZ面的一系列平面，在每个平面上，不同的Z值描绘的点连成一条曲线，所有的这一系列曲线构成 3D表面图。
3
3D Scatter Graph 3D Trajectory Graph
(3D散点图)
(3D轨迹图)
4
2、Matrix
Matrix的每个单元格都有默认的X、Y、Z关系， X：相对列号的递增序列 Y：相对行号的递增序列 Z：单元格中为Z数值。
新建Matrix，默认为32行，32列5
矩阵数据的显示控制

Origin-简介与使用PPT课件

对对3、绘绘气图图泡窗窗／口口彩：：色数菜映学单射运格图算式、；控统平制计滑；图滤图和波形图；页形图面版形、面变图布换层局；和线 F条F样T4、；式特线控种性制绘多，图项栅，式格包、捕括非捉面线，积性坐图曲标、线轴极等样坐各式标种控图拟制和合和向方调量法色板等 PWloi5nt3、dDo模w三板窗维：口绘把功图选能功中操能的作操工控作作制根表窗据数口矩据显阵转示绘到制绘各图种模三板维条状图、表面图、等高线等
2021/3/12
目录
7
简单二维图
二维图形举例
2021/3பைடு நூலகம்12
8
简单二维图一、输入数据：
一般来说数据按照X Y坐标存为两列可以手动输入，也可以调用 File－>New －>Inport ASCII
2021/3/12
9
简单二维图二、绘制简单二维图：
按住鼠标左键拖动选定这两列数据，用下图最下面一排按钮就可以绘制简单的图形
2021/3/12
12
简单二维图
四、Tools工具的功能：
• Arrow Tool （箭头工具）
• Circle Tool （画圆工具）
• Line Tool （线工具）
• Screen Reader （屏幕读数）
• Curved Arrow Tool （弯型箭头工具）
• Data Reader （显示数据）
双击坐标轴，可得到下图
2021/3/12
15
五、定制图形：
3 、添加文本说明：
用左键点击按纽，如果想移动位置，可以用鼠标拖动。
注意利用Symbol Map可以方便的添加特殊字符。做法：在文本编辑状态下，点右键，然后选择：Symbol Map。

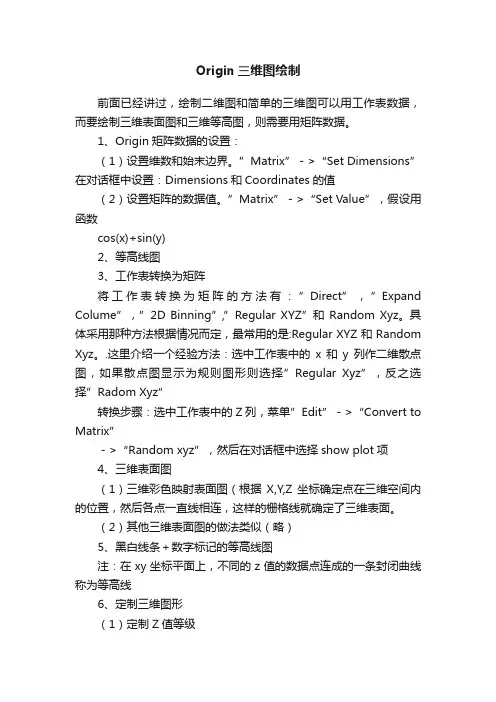

Origin三维图绘制

Origin三维图绘制前面已经讲过，绘制二维图和简单的三维图可以用工作表数据，而要绘制三维表面图和三维等高图，则需要用矩阵数据。

1、Origin矩阵数据的设置：（1）设置维数和始末边界。

”Matrix”－>“Set Dimensions”在对话框中设置：Dimensions和Coordinates的值（2）设置矩阵的数据值。

”Matrix”－>“Set Value”，假设用函数cos(x)+sin(y)2、等高线图3、工作表转换为矩阵将工作表转换为矩阵的方法有：”Direct”，”Expand Colume”，”2D Binning”,”Regular XYZ”和Random Xyz。

具体采用那种方法根据情况而定，最常用的是:Regular XYZ 和 Random Xyz。

.这里介绍一个经验方法：选中工作表中的x和y列作二维散点图，如果散点图显示为规则图形则选择”Regular Xyz”，反之选择”Radom Xyz”转换步骤：选中工作表中的Z列，菜单”Edit”－>“Convert to Matrix”－>“Random xyz”，然后在对话框中选择show plot项4、三维表面图（1）三维彩色映射表面图（根据X,Y,Z坐标确定点在三维空间内的位置，然后各点一直线相连，这样的栅格线就确定了三维表面。

（2）其他三维表面图的做法类似（略）5、黑白线条＋数字标记的等高线图注：在xy坐标平面上，不同的z值的数据点连成的一条封闭曲线称为等高线6、定制三维图形（1）定制Z值等级步骤：右键点击三维彩色映射表面图，在快捷菜单中选”Plot Details”,然后在”Plot Details”对话框中单击”Level”列的标题栏，打开”SetLevels”对话框，选择”Num. Of Level”单选命令按钮，输入图形Z值等级数（eg 12），，点击”OK”（2）定制填充颜色。

（在上面Plot Details对话框中单击”Fill标题兰，选择所需的颜色）（3）定制等高线（增加等高线颜色）步骤：在Plot Details 对话框中的”Surface/Projections”选项卡，然后在”FillColor文本框中单击选中”Bottom”下面的复选框，可显示底层的等高线颜色，然后将图形上移一定高度，菜单”Format”－>“Axes”－>“Z”，在From本文框中，输入上移高度。

利用origin画map图、画等高线图

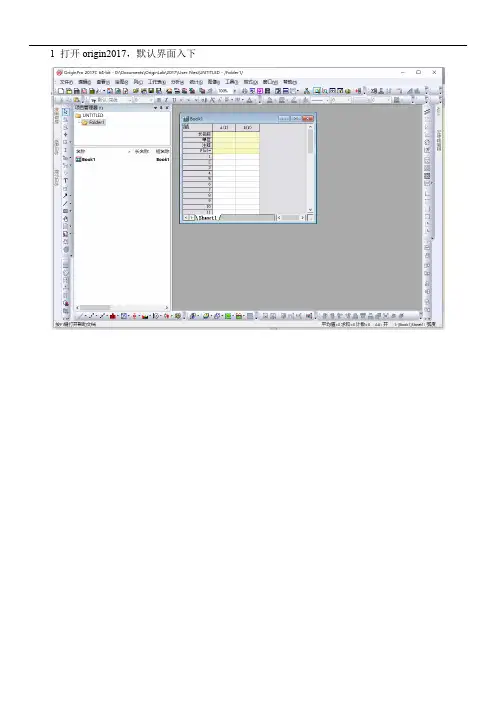

1 打开origin2017，默认界面入下
2 右键插入一列，变为三列
3 右键设置第三列为Z列。

4 第一列填入转速，第二列填入该转速对应的转矩，第三列填入该转速转矩对应的效率。

可以选择填入长名称（标题）、单位。

点击最大化可以将小窗口最大化。

5 全选或者点击表格左上角选中数据。

右键选择绘图绘制对应的表格类型（或者点击工具栏的绘图命令）
6 依次选择绘图------2D-----等高线图-----等高线-颜色填充，绘制图形
7 双击坐标轴可以修改坐标轴属性（范围，刻度，标题，网格，主坐标从坐标等）
8 右键不同坐标轴和图例则可以修改对应的属性。

Origin基础ppt课件

精选课件PPT
60
导入方法： File：Import：类型
例：利用导入向导输入ASCII文件并绘图
D:\Program Files\OriginLab\OriginPro75\Tutorial\Tutorial_ASCII.DAT
第一步：选择要导入的文件第二步：订制导入设置，完成导入第三步：绘图，用Stack方式第四步：利用头信息创建用户标签
精选课件PPT
57
用函数设置列的值或进行值的转换 1.选中列 2.选择Column：Set Column Value，打开对话框或 2.右键单击，在快捷菜单中选Set Column Value
精选课件PPT
58
2.7往Worksheet中导入数据
可以将下面的文件类型导入到Worksheet中：
精选课件PPT
46
2.1对工作表的操作
数据的修改
◆替换单元格中的数据，点击该单元格，输入新的值
◆修改单元格中的数据，点击该单元格后，在拟修改的位置单
击鼠标或按F2
在列中插入数据
◆选定拟插入新单元格下方的单元格表
◆执行编辑菜单中的“插入” 命令
◆新单元格将插在所选单元格的上方
删除数据
◆删除整个工作表中的内容：Edit: Clear Worksheet
◆删除单元格或单元格区域中的内容，格予保留Edit：Clear
◆内容还有单元格同时删除精E选d课i件tP：PTDelete
47
列的插入、删除和重排
增加列
◆Column: Add New Column
◆按工具栏上的Add New Column按钮
◆右键，选Add New Column
插入列

Origin科技绘图与数据分析--Origin基础PPT(89张)

计（Layout ）窗口等。
Origin文件类型
Origin文件类型
项目文件中的各窗口相互关联，可以实现数据实时更新（示例）。各子窗口也可以也可以单独保存为窗口（Windows）文件或（Template）模板文件，以便被其他项目文件调用。（对 Worksheet和Graph分别示例）
1.2 Origin工作空间
1.工作表窗口
工作表的主要功能是存放和组织Origin中的数据，并利用这些数据进行统计、分析和作图。工作表窗口最上边一行为标题栏，用A、B、C等表示数列的名称，X、 Y、Z表示数列的属性。
1.工作表窗口
可以双击列的标题栏，打开[Worksheet Column Format]对话框改变这些设置。
Label）
改变数的格式
改变数的显示格式
十进制格式科学记数格式工程记数格式有千位分隔符的十进制格式
默认的十进制显示数据设置小数点的位置设置有效数字的位数
2.绘图窗口
绘图窗口相当于图形编辑器，用于图形的绘制和修改。每一个绘图窗口都对应着一个可编辑的页面，可包含图层、轴、注释以及数据标注等多个图形对象。一个项目文件里可以同时包含多个绘图窗口。
（1）菜单栏
（1）菜单栏
（2）工具栏
Origin提供了大量的工具栏，它们是浮动显示的，可以放在屏幕的任何位置（示例）。工具栏里包含了常用菜单命令的快捷命令按钮，非常方便。当把鼠标移至工具按钮上时，会出现显示框，说明该工具按钮的名称和功能。
（2）工具栏
通过选择菜单命令[View]→[Toolbars]，来定制工具栏显示或隐藏的项。
（4）项目管理器
当项目（Project）有多个窗口时，项目管理器（Project Explorer）尤为重要。它在工作空间的底部，双击项目管理器中的一个窗口时，这个窗口被激活并显示。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

数据图定制如下。 ① 在数据点上双击或单击菜单命令【Format 】→ 【Plot. .】。 ② 在打开的【Plot Details 】对话框中设定投影点的符号及配色方案
绘制3D Trajectory 图
选中Z 列。单击菜单命令【Graph】→ 【3D XYZ 】→ 【3D Trajectory 】或3D and Contour Graphs 工具栏上的【3D Trajectory 】按钮
设置矩阵工作表属性
① 将要设置属性的矩阵工作表设为活动工作表。 ② 单击菜单命令【Matrix 】→ 【Set Properties... 】。 ③ 在【Matrix Properties 】中设置矩阵的列宽、数值显示格式和数据类型等
转置矩阵
示例准备: 创建一个3x3 矩阵，手工输入矩阵数值。 ① 将要转置的矩阵工作表设为活动工作表。 ② 单击菜单命令【Matrix 】→ 【Transpose. . . 】
矩阵维数
坐标范围
切换显示列/行序号为XY坐标
默认状态下矩阵工作表显示的列/行序号而不是XY坐标值，因此，设置完成只能看到维数的变化。如果需要显示坐标，则需要通过菜单命令切换显示列 /行序号为XY坐标。
打开【View 】菜单，勾选【Show XY 】选项。要切换回显示列/行序号方式，打开【View】，勾选【Show Column/Row 】选项
范围Row(i): "1 To 20 "， ③ 将B、C 列分别值设置为" sin(i*2*pil20)"、"sin(i*2 *pi/20) " 。
绘图步骤如下。 ①选中Z列。 ② 单击菜单命令【Graph 】→ 【3D XYZ 】→ 【3D Scatter 】或3D
and Contour Graphs 工具栏上的【3D Scatter】按钮
① 选中所有的Y 列。 ② 单击菜单命令【Graph 】→ 【3DXYY 】→ 【3D Ribbons 】或3D and Contour Graphs 工具栏上的【3D Ribbons 】按钮
绘制3D Bars 图
数据要求: 两个以上的Y 列数据。示例准备: 导入Matrix Conversion and Gridding 文件夹中的 DirectXY.dat 文件数据。
翻转也可以通过【Matrix 】→【Flip】对话框完成，单击菜单命令【Matrix 】→ 【Flip 】→ 【Open Dialog. . . 】。在打开的【Matrix: Flip 】对话框中设置翻转方向和输出模式，然后单击【OK 】按钮应用翻转。
矩阵工作簿
创建矩阵工作簿
1 . 通过工具栏按钮创建
单击Standard 工具栏的【New Matrix】按钮
2 . 通过菜单命令创建
单击菜单命令【File】→ 【New 】，在打开【New 】对话框中选择Matrix，然后单击【OK 】按钮。
3 . 通过资源管理器创建
在资源管理器文件夹内容列表框单击右键，打开快捷菜单再单击【New Windows 】→ 【Matrix 】命令
① 选中所有的Y 列。 ② 单击菜单命令【Graph 】→ 【3D XYY 】→ 【3D Bars ) 或3D and Contour Graphs 工具栏上的【3D Bars 】按钮
三维XYZ 图绘制
绘制3D Scat准备如下。 ① 创建一个包含Y、Z 列的工作表。 ② 用【Set Values 】对话框将A 列值设置为“cos(i*2*pi/20) "，
管理矩阵工作簿
一个矩阵工作簿中可以包含多个矩阵工作表。矩阵工作簿的管理 ( 如矩阵工作表的插入、添加、复制、重命名、移动和删除等) 同普通 Origin 工作簿的管理相同
定制矩阵维数及坐标范围
① 将要定制维数及坐标范围的矩阵工作表设为活动工作表。 ② 单击菜单命令【Matrix 】→ 【Set Dimensions/Labels 】 ③ 在【Matrix Dimension and Labels】中设置矩阵的维数和坐标范围
数据图定制步骤如下。 ① 双击图形化数据或单击菜单命令【Format 】→ 【Plot. . 】。 ② 在打开的【Plot Details】对话框中选择各个标签卡，进行边线颜
色和样式( 线型)等的设定。
绘制3D Walls 图
数据要求: 两个以上的Y 列数据。示例准备: 导入Matrix Conversion and Gridding 文件夹中的 DirectXY.dat 文件数据。
③ 在打开的矩阵转置设置对话框中设定【Recalcu1ate 】，【Input Matrix 】和【Output Matrix 】( 如将转置结果放入新矩阵工作表，则需选择"<new> "
④ 最后单击【OK 】按钮，结果如图所示。
翻转矩阵
① 将要翻转的矩阵工作表设为活动工作表。 ② 单击菜单命令【Matrix 】→ 【Flip 】→ 【Horizontal 】或【Matrix 】 → 【Flip 】→ 【Vertical 】
① 选中所有的Y 列。 ② 单击菜单命令【Plot】→【3DXYY 】→【3D Walls 】或3D and Contour Graphs 工具栏上的【3D Walls 】按钮
绘制3D Ribbons 图
数据要求: 两个以上的Y 列数据。示例准备: 导入Matrix Conversion and Gridding 文件夹中的 DirectXY.dat 文件数据。
知识点：图形绘制
三维图及等高线图
课程：药品检验技术
三维XYY图绘制
绘制3D Waterfall 图
数据要求: 两个以上的Y 列数据。示例准备: 导入Graphing 文件夹中的Waterfall.DAT 文件数据。
① 选中前6 个Y 列〈即B~C5 列，也可以选中所有Y 列，这里只是为了清晰演示) 。 ② 单击菜单命令【Plot 】→ 【Multi-Curve】→ 【Waterfall 】或或2D Graphs 工具栏的【Waterfall 】按钮
