Origin 7.5或8.0三维绘图

第一步，先将原始数据输入This project will illustrate how to recreate the 2D histogram of Vertical Position vs. Horizontal Position, but with a condition placed on the third (Energy) parameter.1> Select Column E of the worksheet and create a 1D histogram using 'Plot->Statistical Graphs->Histogram' from the menu. You will notice that there are two distinct peaks in this Energy histogram.We want to recreate the position contour plot that corresponds to one of these peaks.2> With column E of the worksheet selected, sort the whole worksheet using 'Analysis->Sort Worksheet->Ascending' from the menu.3> Scroll down to row# 2521 (Energy=6) and set this row as the beginning row for the data set using 'Edit->Set as Begin' from the menu. Now only that part of the data set for which the energy parameter is greater than 6 is active.4> Now select Column V again and perform a 2D binning using 'Edit->Convert to Matrix->2D Binning' from the menu. Accept the default bin parameter values by clicking OK. (Note that this operation changes the 1-D histogram plot; you can update that plot by performing a refresh)8> Select this new matrix window and create a Contour plot using 'Plot3D->Contour-Color Fill' from the menu. Notice that the contour plot of the data shows only one distinct group, now that we have a restricted data set.第二步，将生成的默认数据转置为矩阵This project will illustrate the 2D binning (2D histogramming) feature of Origin. The worksheet RawData contains data from 5000 measurements (events) of three related parameters: Horizontal Position, Vertical Position, and Energy.To create a 2D histogram of Vertical Position vs. Horizontal Position:1> Select Column V of the worksheet and choose 'Edit->Convert to Matrix->2D Binning' from the menu. Accept the default bin parameter values by clicking OK.2> Select the new matrix window and create a Contour plot using 'Plot3D->Contour->Color Fill' from the menu.Notice that the contour plot of the data shows two distinct groups.三维图的做法1> Highlight Matrix1 window and plot 3D ColorMap Surface graph2> Set Z axis scale from -999 to 36003> Bring up 'Plot Details' dialog box.4> Under the 'Surface/Projections' tab, check 'Fill Color' and 'Contour Line' boxes for the 'Bottom Contour'.5> Set 'Line Color' to black for both 'Surface' and 'Bottom Contour'6> Click on the Layer1 icon in the left panel, and select the 'Size/Speed' tab. Set 'Matrix data, maximum points per dimension' to 80 and 40 for X and Y respectively.7> Select the 'Axis' tab and set rotation angles to 7, -15 and -64 for X, Y and Z respectively.8> Select the 'Planes' tab and set YZ and ZX plane colors to 'LT Yellow' and 'Dark Yellow' respectively. Click OK.9> Change axes titles and add arrows and annotations to the bottom contour.。

1 打开一个新的workbook，现在只有X和Y两栏，利用快捷键（add new columns）添加新的一栏，添加后选中这一栏，鼠标右键，set as，Z，然后这一栏就被设置为Z 栏。

2 将上图中第一条线上的五个点的数据（x,y,z)分别输入到X、Y、Z栏中去。

3 选中输入好的数据，点击菜单栏里面的“plot”，选“3D-XYZ”，选“3D scatter”，这时候你能得到一个散点图，但是各点间不是如上图连接起来的。

此时，双击图中的任意一个散点，出现对话框，点击对话框中“line”一栏，出现一个“connect symbols”，前面选中即可，此时图中的点就连接起来了。

4 然后再新建四个workbook，把后面四组数据依次输入进去。

5 回到图片上，左上角有一个灰色的小方框，鼠标右键，选“layer contents”，进入对话框，把后面四个workbook的数据都选进去，然后确定，这时候所有的数据都会出现在你的图里面了。

哇，码了这么多字好累，呵呵，我用的是origin8.0，可能不同版本界面略有差异，但大致流程是这样的，lz多摸索，画图这个东西就是自己试着去探索，就能弄出来了，good luck!。

Origin8.0 科技绘图及数据分析Origin是美国OriginLab公司开发的数据绘图和分析软件，它功能强大、操作灵活，是大多数科技工作者在进行数据作图和分析时首选的工具。

相关支持信息可访问OriginLab公司的网站 获得。

第1章Origin基础1. Origin工作环境Origin工作环境主要包含：菜单(Menu)、工具栏(Toolbar)、项目管理器(Project Explorer)、事件记录(Results Log)、命令窗口(Command Window)和编程窗口(Code Builder)等。

2. 菜单栏Origin的菜单结构(主菜单及子菜单)取决于当前活动子窗口类型，即当活动子窗口类型不同时，不仅主菜单组成不同，而且子菜单的结构也不相同。

3. 工具栏(1) 显示或隐藏工具栏【view】-【Toolbars】，打开【Customize Toolbar】对话框，在【Toolbars】标签卡中，勾选需要显示的工具栏并取消希望隐藏的工具栏，然后单击【Close】按钮。

(2) 定制工具栏【view】-【Toolbars】，打开【Customize Toolbar】对话框，单击【Button Group】标签卡，将不需要的工具按钮拖到【Buttons】区，并将需要的工具按钮从【Buttons】区拖到工具栏。

4. Origin 示例数据Origin文件夹中的Samples文件夹里存有大量的示例数据，方便用户学习Origin时使用。

下面用一个简明的例子展示用Origin绘图和数据分析的简单易用性。

①打开Origin8，单击【Inset Single ASCII】按钮；②在打开的【Import ASCII】对话框中，找到Curve Fitting文件夹，单击Linear Fit.dat，【打开】；③选中B(Y)列，然后点击【2D Graphs】工具栏中的【Scatter】按钮，得到散点图；④单击菜单命令【Analysis】-【Fitting】-【Fit linear…】，在打开的【Linear Fit】对话框中直接单击【OK】按钮(接受默认设定)，即可得到拟合结果。

如何在Origin中绘制3维曲面图形1.按照下列排列方式输入X,Y,Z10 20 30 40 50 60 70 800 2 3 4 6 7 9 10 120.5 5 7 9 12 14 15 17 191 3 6 8 9 12 13 15 172 5 8 7 8 10 12 14 16这里，第一行为X;第一列为Y；其余二维数据则对应为Z2.将二维数据转换为矩阵首先选中所有数据，从菜单worksheet中选择convert to matrix ->Direct ->Open Dialog. 则出现如下图所示对话框，分别选择：Data Format : X across columnsX Values in: First RowY Values in First Column: 选中Even Spacing Relative Tolerance(%): 100点击OK生成如下所示(浅黄色)矩阵；3.再从菜单中选择：Plot -> 3D Surf -> Color Map Surface或者从菜单中选择：Plot -> Contour -> Contour Color Fill 得到曲面等高线图。

如何在SigmaPlot中绘制3维曲面图形在SigmaPlot中绘制3维曲面较Origin中更为简单。

在上图所示的数据中，第一列为x; 第二列为y; 从第3列至最后列为二维数据形式的z. 注意，这和Origin中的数据方式是不同的。

可以选择菜单Graph ->Creat Graph ->3D Mesh Plot ->XY many Z。

然后设置：X： Column1Y: Column2First Z: Column3Last Z: 最后一列点击完成。

获得如图所示的3维曲面苏明旭 2010-9-27。

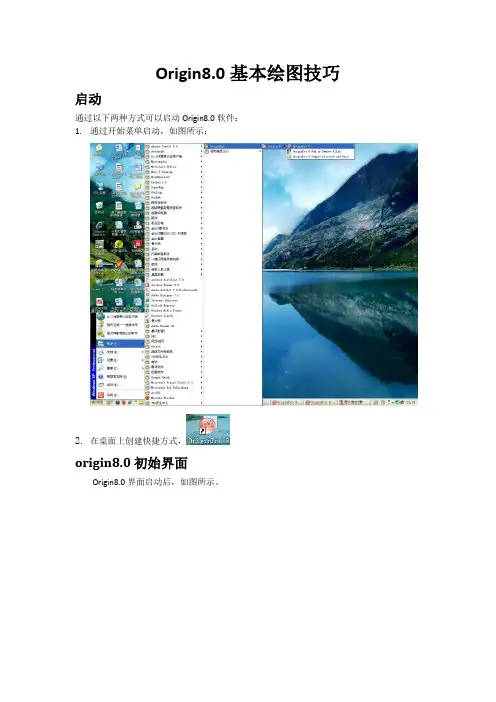

Origin8.0基本绘图技巧启动通过以下两种方式可以启动Origin8.0软件：1.通过开始菜单启动，如图所示：2.在桌面上创建快捷方式，origin8.0初始界面Origin8.0界面启动后，如图所示。

Origin8.0初始界面工作表的完善初始界面左侧，“book”中用来储存需要绘图的数据。

“book”对应的工作界面为表格，如图所示。

A(X)列用来存储X轴坐标，B(Y)列用来存储Y轴坐标。

其中纵坐标（Y）列可以根据绘图需要进行添加。

添加方法：右键单击工作界面空白处，在弹出的下拉菜单中点击“Add New Column”按钮，则工作界面中自动添加一列，如图所示。

更改列名称方法：以A(X)为例，双击列名，弹出“Column Properties”界面，如图所示。

“Column Properties”界面该界面中可以修改列名称，命名该列的“Short name”、“Long name”和“Units”，并根据需要完善Comments中的内容，作为对对应系列值的解释。

A(X)列中存储的是时间系列值，将“Short name”命名为“T”，“Long name”栏中填“time”, “Units”栏中填“hour”。

其他各列根据实际需要在对应位置填入适当的值。

该步操作目的在于提前设置各列名称、单位，绘图时只要用到对应列的数值，其名称和单位都可以自动显示，对应图例也可以自动生成(以Long name作为对应图例名称)。

如果自动生成的图例、单位等如果不满足要求，也可以进行手工调整，这一点比excel 灵活。

在Origin8.0初始界面基础上插入新列选取2005年6月10日降雨洪水系列，绘制降雨流量过程图。

重命名工作表：右键单击“book1”，在弹出的下拉菜单中点击“Raname”按钮，或者直接点击“book1”，使其处于高亮状态，都可以对工作表进行重命名。

将水文数据中的时间序列复制到T(X)中，将B(Y)和C(Y)分别重命名为“M(Y)”和“F(Y)”，其对应的“Long name”分别命名为“measured flow”和“forecasting discharge”，其单位均为“m3/s”。

origin画3D图的方法如何在Origin 画3D 图Origin 的3D 图基本上都是从Matrix 上画的（3D Scatter 从Worksheet 画），这让很多初学者费解，因为这里涉及到Worksheet to Matrix 的转换，而转换的各种方法让人摸不到头脑。

如果用过Surfer 绘制3D 图，就能感觉到当原始的XYZ 数据点是不规则的时候，要产生规则的网格去绘制3D 图将肯定涉及到插值。

插值的好坏直接影响到图上很多细节的表达。

这里先不介绍各种插值(gridding) 的细节，只区别数据是否规则，画个粗略的3D 图。

当数据转换成Matrix 的时候，Matrix 的Cell 上只显示Z 值，XY 值在Column 和Row 的Header 上，默认情况下显示的是Index，若要看到XY 值，菜单上选View : Show XY。

直接转换-- Direct Convert (Edit : Convert to Matrix : Direct)直接转换Worksheet 数据成Matrix，各个Cell 一一对应。

当wroksheet 中不包含Matrix 的XY 信息时，转换后的Matrix 的XY 值为index：直接转换-- Worksheet 中含有Matrix 的XY 值这里假设worksheet 数据的组织结构与Matrix 一样(X 按列排)，并且X 值存在第一行，Y 值存在第一列。

注意，对于这样直接转换，X Y 的值必须时均匀间隔的。

若X 值按行排，则选择Y varies acros columns，转成的Matrix 会转置(这里有点晕哦 :-))XYZ 数据转换成Matrix -- Regular如果是XYZ 这样的数据，则应该先考察一下数据是怎样分布的，Highlight XY column，画Scatter，若是规则的数据，则选择Edit : Comvert to Matrix : Regular 来转换。

Origin绘图时3D饼图的绘制方法
饼图，尤其是3D饼图在数据处理中很常见，往往起到给人很直观的感觉。

本文就以Origin绘图为例，图文讲解在Origin中绘制3D饼图的方法。

1、首先打开下载的数据文件，选中数据，点击“Plot”菜单-“Cloums/Bars”-"Pie"绘制3D饼图。

2、绘制完成后，双击饼图，在“Pattern”中对饼图的样式进行设置。

注意：填充色请采用“Increment”，这样饼图各个组成部分的
颜色才会不一样。

而选中的颜色为“起始色”。

3、在“Pie Geometry”中对饼图的空间位置进行设定。

4、在“Labels”中对饼图中显示的标签进行设置。

注意：如果想标签能自由拖动摆放，则取消掉“Associate with Wed”。

5、最后对饼图的标签颜色进行调整，大功告成，效果图如下：。

origin已知方程绘制三维曲面
题目：如何绘制三维曲面？
回答：
要绘制三维曲面，我们需要先知道方程的形式。

如果已知一个方程，
则可以利用计算机软件或者在线绘图工具来绘制出其对应的三维曲面。

具体操作流程如下：
1. 找到合适的绘图工具
目前，市面上有很多种可以绘制三维曲面的软件或者在线工具。

比如，MATLAB、Maple、Wolfram Alpha、Desmos等软件都可以绘制三维曲面。

其中，Desmos这个在线绘图工具最为简单易用，适合初学
者使用。

2. 构建方程
首先，我们需要构建出我们想要绘制的曲面的方程。

方程的构建需要
根据曲面的几何特征进行推导。

例如，我们要绘制一个球面，则可以
利用球面的标准方程来构建方程。

3. 输入方程
在绘图工具中，我们需要将方程输入进去以便绘制出对应的曲面。

对于不同的绘图工具，输入方式也会有所不同。

在Desmos中，我们只需要在计算框中输入方程即可，而在其他软件中，我们需要先定义变量，然后再输入方程。

4. 设置绘图参数和样式
在绘图工具中，我们可以设置绘图的参数和样式，以让我们绘制出的曲面更加美观。

例如，我们可以调整曲面的颜色、透明度、线条粗细等参数，使得绘制出的曲面更符合我们的要求。

总之，绘制三维曲面需要以下三个步骤：找到合适的绘图工具，构建方程，输入方程，然后设置绘图参数和样式。

通过这些步骤，我们就能够绘制出我们想要的三维曲面。

5种Origin最常用3D炫图绘制绘制3D Waterfall 图数据要求：两个以上的Y列数据。

示例准备：导入Graphing 文件夹中的Waterfall.Dat 文件数据。

①选中前6个Y列（即B～C5列，也可以选中所有的Y列，这里只是为了清晰演示）。

②单击菜单命令【Plot】一【Multi-Curve】→【Waterfall】或2D Graphs工具栏上的【Waterfall】按钮。

数据图定制步骤如下。

①双击图形化数据或菜单命令【Format】一【Plot..】。

②在打开的【Plot Details】对话框中选择各个标签卡，进行边线颜色和样式（线型）等的设定。

02绘制3D Walls 图数据要求：两个以上的Y 列数据。

示例准备：导入Matrix Conversion and Gridding 文件夹中的DirectXY.dat文件数据。

①选中所有Y列②单击菜单命令【Plot】一【3DXYY】→【3D Walls】或3D and Contour Graphs 工具栏上的【3D Walls】按钮。

03绘制3D Ribbons 图数据要求：两个以上的Y 列数据。

示例准备：导入Matrix Conversion and Gridding 文件夹中的DirectXY.dat文件数据。

①选中所有Y列②单击菜单命令【Graph】一【3DXYY】→【3D Ribbons】或3D and Contour Graphs 工具栏上的【3D Ribbons】按钮。

04 绘制3D Bars图数据要求：两个以上的Y 列数据。

示例准备：导入Matrix Conversion and Gridding 文件夹中的DirectXY.dat文件数据。

①选中所有Y列②单击菜单命令【Graph】一【3DXYY】→【3D Bars】或3D and Contour Graphs 工具栏上的【3D Bars】按钮。

三维XYZ图绘制05 绘制3D Scatter图数据要求：Y 、Z列数据。

如果现在有不同位置单元的应力-时间曲线数据，如何通过origin绘制不同位置不同时间的单元所对应的应力分布云图，即所谓的三维云图呢？-通过origin绘制三维云图步骤如下：1 显示不同位置单元的x方向应力-时间曲线通过lsprepost打开结果文件，选择history->Elelment->X-stress,然后选取不同位置单元后（单元x方向坐标从左到右依次为0.01,0.02,0.03,0.04,0.05,0.06,0.07）左击plot按钮，显示不同位置单元的x方向应力-时间曲线，具体操作流程如下图1所示：14235图1 显示不同位置单元的x方向应力-时间曲线2 保存不同位置单元的x方向应力-时间曲线数据在显示曲线图中左击Save，并填写保存后的数据文件存放的位置及文件名称，具体操作如下图2所示：1234图2 保存不同位置单元的x方向应力-时间曲线数据3 将数据文件保存为txt文档，删掉里面的非数字部分并保存，如下图3所示将非文字部分删除，并保证数据没有空行图3 删除非文字部分4通过origin导入数据选择File->Import->Single ASCIT,选择保存的数据文件进行导入；5 添加不同单元x方向坐标值，并将x坐标值所在列设置为x，时间为y列，应力为z列，6将数据转换为Matrix数据，具体操作如下图6所示：左击Worksheet->Convert to Matrix->XYZ Gridding->Open Dialog,Recaculate中选择Auto，x,y,z取值范围可以通过按钮进行全部选择Colums 和Rows分别对应x,y取值数目，本例中x为单元x方向位移数量，7个（0.01到0.07），y值为时间参数数量（134个）点击ok设置完毕。

132412图6 将Worksheet 数据处理为Matrix （矩阵）7 将Matrix 数据输出为三维模型Plot->3D Surface->Colour Map Surface ，效果如下图所示：图7 不同位置-时间-应力三维云图。
