石煤提钒的工艺和设备(钒渣-五氧化二钒-三氧化二钒-金属钒-钒铁-钒铝合金-碳氮化钒-钒电池)

一、实验目的本实验旨在通过石煤提钒实验，了解石煤提钒的基本原理、工艺流程以及影响因素，掌握石煤提钒实验的操作方法，并分析实验结果，为石煤提钒生产提供理论依据。

二、实验原理石煤提钒实验主要采用酸浸法，通过将石煤中的钒元素溶解于酸溶液中，然后对溶液进行净化、沉钒等操作，最终得到钒产品。

实验原理如下：1. 酸浸法：将石煤与一定浓度的酸溶液混合，在一定温度、压力下进行反应，使石煤中的钒元素溶解于酸溶液中。

2. 净化：通过过滤、吸附等手段，去除溶液中的杂质，提高钒溶液的纯度。

3. 沉钒：在钒溶液中加入适当的沉淀剂，使钒离子生成沉淀，然后通过过滤、洗涤等操作得到钒产品。

三、实验材料与设备1. 实验材料：石煤、硫酸、氢氧化钠、氯化铵、活性炭等。

2. 实验设备：烧杯、玻璃棒、漏斗、滤纸、加热器、搅拌器、电子天平等。

四、实验步骤1. 称取一定量的石煤，用硫酸溶解，制成石煤溶液。

2. 将石煤溶液加热至一定温度，保持一段时间，使钒元素充分溶解。

3. 加入氢氧化钠溶液，调节溶液pH值，使钒离子生成沉淀。

4. 将沉淀过滤、洗涤，得到钒产品。

5. 对实验数据进行记录和分析。

五、实验结果与分析1. 酸浸效果：通过对比不同酸浓度、反应时间等因素对酸浸效果的影响，确定最佳酸浸条件。

2. 净化效果：通过对比不同净化方法、净化时间等因素对净化效果的影响，确定最佳净化条件。

3. 沉钒效果：通过对比不同沉淀剂、沉淀时间等因素对沉钒效果的影响，确定最佳沉钒条件。

4. 钒产品纯度：对得到的钒产品进行化学分析，确定其纯度。

六、实验结论通过本实验，掌握了石煤提钒的基本原理、工艺流程以及影响因素，为石煤提钒生产提供了理论依据。

实验结果表明，在最佳条件下，石煤提钒的酸浸效果、净化效果和沉钒效果均较好，钒产品纯度较高。

七、实验注意事项1. 实验过程中应注意安全，严格遵守实验操作规程。

2. 实验过程中要控制好实验条件，确保实验结果的准确性。

3. 实验结束后，对实验设备进行清洗、保养，以备下次实验使用。

五氧化二钒的生产工艺用钒渣生产五氧化二钒的基本原理：由钒渣的物相结构可知，钒在钒渣中是以三价V 离子状态存在于尖晶石物相中，同时，钒渣中还含有硅酸盐玻璃体、金属铁等物相，从钒渣中提钒主要是将低价钒氧化成五价钒，使之生成溶解于水的钒酸钠，再用水浸出到溶液中使钒与固相分离，然后再从溶液中沉淀出钒酸盐，使钒与液相分离，最终将钒酸盐转化成五氧化二钒。

钒渣的氧化焙烧是将钒渣破碎到一定粒度，与钠盐混合后在氧化气氛加热炉内加热，使钒完成氧化并转化为可溶性钒酸钠的钠化过程。

水溶钒转化程度的高低，直接影响到钒的回收率。

传统的以苏打为主作为添加剂的钒渣生产五氧化二钒的工艺流程主要有原料预处理（包括钒渣破碎、粉碎、配料、混料）、氧化焙烧、熟料浸出、沉钒及熔化五个工序。

流程图如下：钒渣苏打片状五氧化二钒1、原料预处理：包括钒渣破碎、球磨、除铁、配料、混料等。

原料预处理是将钒渣破碎到一定的粒度后再与一定比例的钠盐添加剂混合均匀的过程，钒渣破碎是将大块钒渣经破碎机和球磨机粉碎到一定粒度的粉末状态。

它提高了钒渣的比表面积，保证钒渣在氧化焙烧过程中能充分氧化。

为避免金属铁在氧化焙烧过程中放出打料热量致使炉料粘结，钒渣要磁选除铁。

为了提取钒渣中的钒，使之变为溶解于水的钒酸钠，因此要配入一定量的钠盐添加剂，以苏打为主。

2、焙烧：焙烧转化率是熟料中转化为可溶钒的钒量占全钒的比例。

影响焙烧转化率的因素很多，除了与钒渣的结构和化学成分有关外，还与钒渣的粒度、添加剂的种类、添加剂的用量、焙烧温度、焙烧时间等多种因素有关。

目前焙烧的设备采用回转窑，回转窑的炉温多控制在800°左右。

3、浸出：钒渣经焙烧后称为熟料，熟料的浸出通常是水浸，水浸是将熟料中的可溶性钒酸钠溶解到水溶液的过程。

浸出方式有连续式和间歇式两种。

影响浸出率的因素包括熟料粒度、熟料可溶钒含量、液固比、浸出温度、浸出时间、搅拌、浸出方式等。

目前我公司采用的间歇方式进行浸出。

专利名称：一种从石煤钒矿提取高纯五氧化二钒的工艺专利类型：发明专利
发明人：李求阳,谢晓雷,吴佳臻,陈小娟,姜德强,廖挺,林书荣申请号：CN202111545472.1
申请日：20211216
公开号：CN114262808A
公开日：
20220401
专利内容由知识产权出版社提供
摘要：本发明提供一种从石煤钒矿提取高纯五氧化二钒的工艺。

所述从石煤钒矿提取高纯五氧化二钒的工艺，包括以下操作步骤：S1、先将石煤矿破碎制粉，制粉过程中加入添加剂，并对矿粉进行筛分，制得石煤矿粉。

本发明提供一种从石煤钒矿提取高纯五氧化二钒的工艺，通过运用浓硫酸与水的发热作用，使矿石中的钒得到浸出，代替传统的回转窑方式，在该过程中未使用煤炭作为能源动力，进而减少了碳排放和能源消耗，具备节能环保效果，同时离子交换中采用二级吸附，使得吸附率高达98％，大大提高了吸附率，另外整个工艺过程没有固废产生，所有矿渣全部用于制做加气混凝土砌块，大大提升了废料的回收率。

申请人：浙江鑫旺钒业控股有限公司
地址：310030 浙江省杭州市西湖区三墩镇振华路298号西港发展中心西4幢9楼906-25室
国籍：CN
更多信息请下载全文后查看。

石煤提钒的工艺和设备（钒渣-五氧化二钒-三氧化二钒-金属钒-钒铁-钒铝合金-碳氮化钒-钒电池）原创邹建新崔旭梅教授等石煤提钒石煤是一种由菌藻类低等生物在还原环境下形成的黑色劣质可燃有机页岩，多属于变质程度高的腐泥无烟煤或藻煤，具有高灰分、高硫、低发热量和结构致密、比重大，着火点高等特点。

石煤中除含Si、C和H元素外，还含有V、Al、Ni、Cu、Cr等多种伴生元素。

石煤矿的含钒品位各地相差悬殊，一般品位在0.13%～1.00%，以V2O5计含量低于0.50%的占60%。

我国各地石煤中钒品位差异较大，在目前技术条件下，只有品位达到0.8％以上才有开采价值。

1 石煤提钒工艺现状我国的石煤提钒工业起步于70年代末期，此后经历了两次大的发展时期（即八十年代的初步发展期，以及2004年到现在的大发展期），至今已有四十多年的历史，含钒石煤提钒的生产技术和科学研究已有了较大发展。

总的来说，石煤提钒工艺技术可以归纳为两种代表性的类型：焙烧提钒工艺（火法提钒工艺）和湿法提钒工艺。

（1）火法焙烧湿法浸出提钒工艺矿石经过高温氧化焙烧，低价钒氧化转化为五价钒，再进行湿法浸出得到含钒液体实现矿石提钒的工艺过程。

（2）湿法酸浸提钒工艺含钒原矿直接进行酸浸，包括在较高浓度酸性条件下，甚至是加热加压、氧化剂存在的环境下，实现矿物中钒溶解得到含钒液体的工艺过程。

（3）焙烧工艺分类传统食盐钠化焙烧-水浸-沉钒工艺、无盐焙烧-酸浸-溶剂萃取工艺、复合添加剂焙烧-水浸或酸浸-离子交换工艺、钙化焙烧-酸浸出工艺。

（4）石煤提钒的技术改革一方面是焙烧添加剂的多样化、焙烧设备的优化、浸出工艺的变化以及从含钒稀溶液中分离富集钒的方法的改进等几个方面；焙烧添加剂的多样化：食盐添加剂、低氯复合添加剂、无氯多元添加剂、无添加剂。

焙烧添加剂的多样化，使得钒浸出率得到了提高，但总的来说钒的浸出率还是偏低。

另一方面为湿法提取钒工艺的改进。

（5）石煤提钒工艺制定由于不同地区含钒石煤矿的物质组成、钒的赋存状态、钒的价态等差异很大，故选择含钒石煤提钒工艺技术流程应根据不同地区石煤的物质组成、钒的赋存状态、价态等特性进行全面考察并以含钒石煤矿中钒的氧化、转化、浸出作为制定合适提钒流程的依据。

钒渣提取新技术（钒渣-五氧化二钒-三氧化二钒-金属钒-钒铁-钒铝合金-碳氮化钒-钒电池）原创邹建新崔旭梅教授等随着攀钢提钒炼钢厂为代表的钒渣提取技术不断得以提升，及时根据铁水条件变化调整供氧强度、吹炼时间、冷却强度等工艺参数，提高铁水中的钒氧化率，尽可能降低残钒含量。

另外，通过优化复吹提钒、出渣炉次添加无烟煤等技术措施，克服铁水成分波动对钒渣生产的影响；开展煤氧枪烧结补炉、提钒炉口防粘、4210镗孔机打炉口等技术研究，改善提钒转炉维护质量。

转炉提钒生产的主要国家是俄罗斯和我国，已经使用静态模型对提钒过程进行控制的国家是俄罗斯，俄罗斯对提钒控制模型开展了深入的研究，现在取得了不错的效果。

不过正在使用的模型一般是根据复杂的物理化学规律开发的机理模型，这对工艺要求非常高，需要有非常稳定的工艺条件和生产流程，因此不适用于铁水成分、生产设备等变化波动大的情况。

也就是说，这种模型系统不能很好地适应复杂生产过程和现代化柔性生产的需要，模型移植困难，模型价格昂贵。

在我国对转炉提钒的研究与发展比较缓慢，主要为人工操作模式，操作和控制基本上依赖于现场操作人员的经验和感觉进行操作，自动化水平低，存在着钒渣质量和半钢质量不稳定的问题。

因此利用人工智能技术研制具有高性价比的转炉提钒模型，建立具有自适应、自学习能力的控制模型是未来提钒控制的发展趋势。

目前，对提钒这样的复杂冶金工业过程建模的研究，也是国内外的研究热点之一。

近年钒渣提取领域的代表性新技术如下：①中国恩菲工程技术有限公司发明了一种从原料钒渣制备精细钒渣的方法。

包括：将原料钒渣进行破碎，然后进行磁选铁得到铁渣和选铁后的钒渣，将钒渣进行一次球磨，然后进行一次选粉得到一次粗粉和作为精细钒渣的一次细粉，然后进行筛分得到筛上粉和筛下粉，将筛下粉进行二次球磨和二次选粉得到二次粗粉和作为精细钒渣的二次细粉。

利用该方法能够降低精细钒渣中铁含量。

②攀钢集团公开了一种高品位钒渣富氧钙化焙烧的方法，包括如下步骤：将高品位钒渣与钙化剂混合形成混合料，将混合料在氧气体积含量为12-21％的气氛下进行焙烧。

冶炼⾦属钒的⽅法分类（钒渣-五氧化⼆钒-三氧化⼆钒-⾦属钒-钒铁-钒铝合⾦-碳氮化钒-钒电池）冶炼⾦属钒的⽅法分类（钒渣-五氧化⼆钒-三氧化⼆钒-⾦属钒-钒铁-钒铝合⾦-碳氮化钒-钒电池）原创邹建新李俊翰教授等0 ⾦属钒⾦属钒可以通过以含钒氧化物和氯化物为原料，采⽤以钙、镁、铝等为代表的⾦属热还原法，或以碳、硅、氢等为代表的⾮⾦属热还原⽅法进⾏制备。

但是，这些⽅法得到的钒含有间隙元素量较⾼，如碳、氢、氧、氮，需要进⼀步提纯精炼后才能得到纯度较⾼、具有可塑性的⾦属钒。

1 冶炼⾦属钒的⽅法分类（1）以还原剂来区分：主要有⾦属热还原法，如钙热还原法、铝热还原法、镁热还原法；⾮⾦属热还原法，如碳热还原法，氢还原法、硅热还原法等。

（2）以含钒原料不同区分：主要有含钒氧化物和含钒氯化物两类原料。

2 钙热还原法2.1 基本原理钙热还原法所⽤原料主要为含钒氧化物，现将钙还原五氧化⼆钒的反应式表⽰如下：V2O5+Ca=V2O4+CaOV2O4+Ca=V2O3+CaOV2O3+Ca=2VO+CaOVO+Ca=V+CaO由以上四式可得如下总反应式：V2O5+Ca=2V+5CaO如果⾦属钙的量充⾜，则上述总反应式能进⾏完全，⽣成⾦属钒。

据有关数据表明，⾦属钒的熔点为1910℃，反应后产出的渣熔点为2615℃。

该反应虽为强放热反应， =-1621kJ，但仍不⾜以使V和CaO熔化，故产物冷却后是粉末悬浮物。

2 钙热还原法冶炼⾦属钒⼯艺(1) 还原⼯艺①早在1927 年，Marden、Rich以V2O5为原料、CaCl2为助剂，采⽤钙热法还原制得⾦属钒，反应按下式进⾏：V2O5 +5Ca +5CaCl2 = 2V +5CaO·CaCl2按化学计量加⼊V2O5175g，Ca 300g，CaCl2300g，装⼊钢罐、密封，加热⾄900 -950℃，保温1 h后冷却，将粒状产物溶于蒸馏⽔，钙盐溶解，固体⾦属钒分离后，⽤盐酸洗涤，再⽤⼄醇、⼄醚冲洗，然后真空⼲燥，得到⾦属钒，纯度可达99.3% -99.8% 。

转炉提钒工艺与设备（钒渣-五氧化二钒-三氧化二钒-金属钒-钒铁-钒铝合金-碳氮化钒-钒电池）原创邹建新崔旭梅教授等转炉提钒工艺与设备提钒的原材料：高炉铁水；提钒的产品：钒渣+半钢；提钒的工艺：氧气顶吹法；提钒的主体设备：炼钢转炉。

1 转炉提钒工艺过程（1）铁水供应将脱硫后的铁水扒渣，再用起重机将铁水兑入转炉。

（2）冷却剂供应a.生铁块、废钒渣：用电磁起重机装入生铁料槽,再用起重机加入提钒炉。

b.铁皮球、污泥球、铁矿石：用翻斗汽车运至地面料仓，由单斗提升机运到37.56m平台，经胶带运输机送到炉顶料仓内。

使用时由炉顶料仓电磁振动给料机给料,经称量斗称量后加入转炉。

(3)氧气和氮气供应氧气用管道输送到车间内,氧气纯度为99.5％；压力0.49～1.18 MPa；氮气压力0.294～0.392Mpa。

(4)吹炼提钒吹炼前根据铁水条件加入生铁块或废钒渣,然后兑入铁水,摇正炉体下枪供氧吹炼，在吹炼过程中可根据吹炼情况加适量铁皮球、铁矿石、污泥球，吹炼结束时先出半钢进入半钢罐。

(5)出钒渣转炉炉下钒渣罐采用16m3渣罐,每个渣罐能容纳吹炼钒渣8~12炉。

钒渣罐通过炉下电动渣罐车拉至钒渣跨，用起重机吊至16m3钒渣罐车上；每4辆车组成一列(3辆钒渣罐车,一辆废渣车),用火车拉至钒渣破碎间，废渣拉至弃渣场。

2 转炉提钒设备以攀钢转炉提钒主要设备为例。

设计工艺参数：公称容量120吨，设计炉产半钢138吨，提钒周期30min/炉，纯吹氧时间8min，日提钒最大炉数68炉(2吹2时)，设计年产钒11万吨/年，半钢295万吨/年。

转炉炉型参数：高9050mm，炉壳外径6530mm，高宽比1.386，熔池内经5180mm,熔池深度1400mm，转炉有效容积136m3，炉容比V/t 0.986，炉口外径2480mm。

提钒转炉主要设备有冷却料供应系统、转炉及其倾动系统、氧枪系统、烟气净化及回收、挡渣镖加入装置等。

(1)冷却料供应系统冷却剂供应系统包括地下料坑、单斗提升机、皮带运输机、卸料小车、高位料仓、振动给料器、称量料斗以及废钢槽、天车等设备，这些设备保证提钒用原料的正常供应。

石煤提钒工艺流程
石煤提钒的工艺流程一般包括以下几个步骤：
1. 原料准备：将选矿过程中产生的含有钒的石煤矿石进行破碎、磨矿和分级，得到合适粒度的煤炭矿石。

2. 高温还原：将经过预处理的石煤矿石放入焦炉或其他高温炉中，在高温条件下与还原剂（如焦炭或煤泥）反应，使石煤中的钒以还原态形式释放出来。

3. 钒分离：通过氧化、酸浸或其他化学方法将还原后的石煤中的钒进行分离。

常用的方法包括氧化锌法、氯化法、氧化铵法等。

4. 钒精矿处理：对分离得到的钒精矿进行精炼和提纯处理，以提高钒的纯度和质量。

5. 产品制备：将经过处理的钒精矿进行再烧结、压制、熔炼等工艺，得到最终的钒产品。

常见的钒产品包括钒铁、钒铁合金、氧化钒等。

需要注意的是，具体的石煤提钒工艺流程会因工艺条件、矿石性质和产品要求等因素而有所不同，上述流程仅供参考。

钒铁冶炼（钒渣-五氧化二钒-三氧化二钒-金属钒-钒铁-钒铝合金-碳氮化钒-钒电池）原创邹建新崔旭梅李俊翰教授等1 钒铁冶炼方法及特点(1)以还原剂来区分：通常分为硅热法、铝热法、碳热法三种。

(2)以还原设备区分：在电炉中冶炼的有电炉法（包括碳热法、电硅热法和电铝热法）。

不用电炉加热，只依靠自身反应放热的方法称为铝热法（即炉外法）。

(3)以含钒原料不同区分：用五氧化二钒、三氧化二钒、钒渣原料冶炼钒铁的方法。

(4)根据热源不同可分为：碳热法、电热法、电硅热法、金属热法。

不同方法，特点不同，一种是耗电能大，工序复杂，但产品质量稳定，还原剂价格低。

另一种是耗铝量大，回收率低，合金品位高，不用电能。

2 钒铁产品的牌号及成分钒铁牌号根据含钒量分为低钒铁：FeV35～50，一般用硅热法生产；中钒铁：FeV55～65；高钒铁：Fe70~80，一般用铝热法生产。

国内钒铁牌号及成分如表5.5.1，国际钒铁牌号及成分如表5.5.2。

80 FeV产品外观如图5.5.1。

（1）我国钒铁标准（GB 4139-2012）表5.5.1 我国钒铁牌号及成分标准表5.5.2 国际钒铁牌号及成分标准图5.5.1 80 FeV产品外观图5.5.2 冶炼钒铁的电弧炉3 金属热法冶炼钒铁的原理金属热法冶炼铁合金一般是用比较活泼的金属去还原比较不活泼的金属氧化物，并获得该金属与铁熔于一起，从而生成铁合金。

主要反应原理为：Me x O y+Al─→Al2O3+Me ϑH(Al)=Q kJ/mol∆298Me x O y+Si─→SiO2+Me ϑH(Si)=Q kJ/mol∆298Me x O y+Mg─→MgO+Me ϑH(Mg)=Q kJ/mol∆298Me x O y+Ca─→CaO+Me ϑH(Ca)=Q kJ/mol∆298上述Q值等于-301.39kJ时，该反应式能自发进行，反应放热能达到使炉料熔化、反应、渣铁分离的程度。

当然，要使Me的收率达到高的指标，这个值不一定是最佳的。

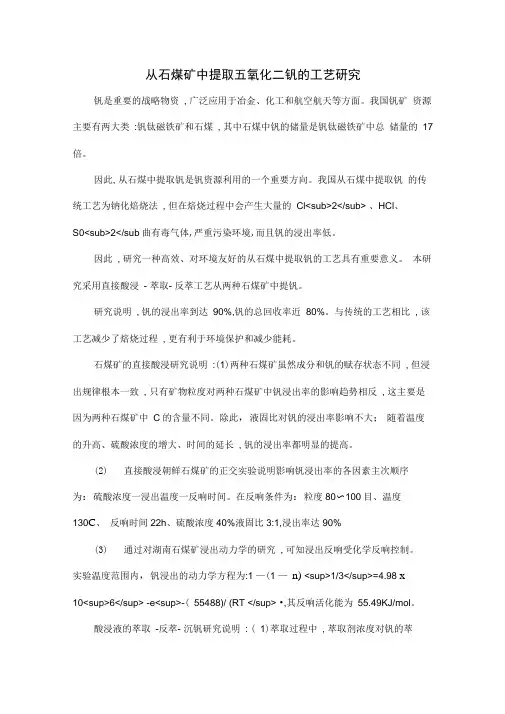

从石煤矿中提取五氧化二钒的工艺研究钒是重要的战略物资, 广泛应用于冶金、化工和航空航天等方面。

我国钒矿资源主要有两大类:钒钛磁铁矿和石煤, 其中石煤中钒的储量是钒钛磁铁矿中总储量的17 倍。

因此, 从石煤中提取钒是钒资源利用的一个重要方向。

我国从石煤中提取钒的传统工艺为钠化焙烧法, 但在焙烧过程中会产生大量的Cl₂ 、HCl、S0<sub>2</sub曲有毒气体,严重污染环境,而且钒的浸出率低。

因此, 研究一种高效、对环境友好的从石煤中提取钒的工艺具有重要意义。

本研究采用直接酸浸- 萃取- 反萃工艺从两种石煤矿中提钒。

研究说明, 钒的浸出率到达90%,钒的总回收率近80%。

与传统的工艺相比, 该工艺减少了焙烧过程, 更有利于环境保护和减少能耗。

石煤矿的直接酸浸研究说明:(1)两种石煤矿虽然成分和钒的赋存状态不同, 但浸出规律根本一致, 只有矿物粒度对两种石煤矿中钒浸出率的影响趋势相反, 这主要是因为两种石煤矿中C的含量不同。

除此，液固比对钒的浸出率影响不大；随着温度的升高、硫酸浓度的增大、时间的延长, 钒的浸出率都明显的提高。

(2)直接酸浸朝鲜石煤矿的正交实验说明影响钒浸出率的各因素主次顺序为：硫酸浓度一浸出温度一反响时间。

在反响条件为：粒度80〜100目、温度130C、反响时间22h、硫酸浓度40%液固比3:1,浸出率达90%(3)通过对湖南石煤矿浸出动力学的研究, 可知浸出反响受化学反响控制。

实验温度范围内，钒浸出的动力学方程为:1 —(1 —n) ^1/3=4.98 x10⁶ -e^{-( 55488)/ (RT} •,其反响活化能为55.49KJ/mol。

酸浸液的萃取-反萃- 沉钒研究说明: ( 1)萃取过程中, 萃取剂浓度对钒的萃取率影响不大；钒的萃取率随pH的增大先升高后降低；随着温度的升高、时间的延长、0/A的增大而增大。

钒渣生产原理（钒渣-五氧化二钒-三氧化二钒-金属钒-钒铁-钒铝合金-碳氮化钒-钒电池）原创邹建新崔旭梅教授等1 钒渣生产方法简介提钒原料有钒钛磁铁矿、石煤等。

要从钒钛磁铁矿中回收钒，首先需将钒钛磁铁矿在高炉或电炉中冶炼出含钒铁水。

含钒铁水提钒的主要任务有以下几方面：⑴把含钒铁水吹炼成满足下一步炼钢要求的高碳含量的半钢；⑵最大限度的把铁水中钒选择性氧化进入到钒渣中；⑶得到的钒渣能作为下一步提取五氧化二钒的原料。

提钒的方法很多，但有些方法已经被淘汰(如雾化提钒)。

目前世界上铁水提钒的方法主要有四种：⑴摇包提钒（南非海威尔德用）；⑵铁水包提钒（新西兰）；⑶空气底吹转炉提钒（俄罗斯丘索夫）；⑷氧气顶吹（复合吹炼）转炉提钒（俄罗斯下塔吉尔和中国攀钢、马钢、承钢）。

钒钛磁铁矿的火法提钒工艺流程图如图5.1.1所示。

图5.1.1 火法提钒工艺2 转炉提钒的主要化学反应转炉提钒过程：转炉提钒是氧射流与金属熔体表面相互作用，与铁水中铁、钒、碳、硅、锰、钛、磷、硫等元素的氧化反应过程。

这些元素氧化反应进行的速度取决于铁水本身化学成分、吹钒时的动力学条件和热力学条件。

转炉提钒中的化学反应：转炉提钒就是利用选择性氧化的原理,采用高速氧射流在转炉中对含钒铁水进行搅拌，将铁水中钒氧化成稳定的钒氧化物,以制取钒渣的一种物理化学反应过程。

在反应过程中，通过加入冷却剂控制熔池温度在碳钒转化温度以下，达到“去钒保碳”的目的。

元素的氧化反应可用以下通式表示：m/n[Me]+1/2{O 2}=1/n(Me m O n )式中 [Me]─为铁水中的组元；{O 2}─为气相中的氧气；(Me m O n )─为炉渣中的氧化物或气体氧化物，m 、n ─为化学反应的平衡系数。

V 的氧化主反应为：2/3 [V] + 1/2 {O 2} =1/3 (V 2O 3) 2/5 [V] + 1/2 {O 2} =1/5 (V 2O 5) 1/3 (V 2O 3) + 1/2 {O 2} = 1/5 (V 2O 5)其他杂质的氧化副反应为：1/2 [Si] +1/2 {O 2}=1/2 (SiO 2) [Ca] +1/2 {O 2} = (CaO) [Mn] + 1/2 {O 2} = (MnO) [Fe] + 1/2 {O 2} = (FeO) 2(FeO) + 1/2 {O 2} = (Fe 2O 3)(C) +{O 2} ={CO 2}反应能力的大小取决于铁水组分与氧的化学亲合力，即标准生成自由能θG ∆。

石煤提钒新工艺近年来，随着钒资源的逐渐枯竭和市场需求的增加，石煤提钒成为了一种备受关注的新工艺。

石煤提钒是指利用石煤作为原料，通过一系列的化学反应和物理处理，将其中的钒元素提取出来，从而得到高纯度的钒产品的过程。

石煤是一种含有较高钒含量的煤炭，其主要成分是有机质和矿质，其中的矿质中含有大量的钒元素。

传统的石煤提钒工艺主要是通过高温煅烧和浸出的方式进行，但存在能耗高、环境污染等问题。

因此，开发一种高效、低能耗、环保的石煤提钒新工艺势在必行。

近年来，研究人员提出了一种基于氧化铝的新型石煤提钒工艺。

该工艺主要包括以下几个步骤：首先，将石煤经过粉碎、磁选等预处理工序，去除其中的杂质和矿物质，得到纯净的石煤原料；然后，将纯净的石煤与氧化铝按一定的比例混合，并加入适量的助剂，形成混合料；接下来，将混合料进行高温还原反应，使其中的钒元素得以还原为金属钒；最后，通过冶炼和精炼等工艺，将金属钒提纯得到高纯度的钒产品。

相比传统工艺，基于氧化铝的石煤提钒新工艺具有多方面的优势。

首先，该工艺不需要高温煅烧和浸出等环节，能耗大大降低，减少了对能源的消耗。

其次，新工艺中使用的氧化铝具有良好的还原性能，能够有效还原石煤中的钒元素，提高了钒的回收率。

此外，新工艺中的助剂的添加能够改善反应条件，提高钒的提取效率。

最重要的是，该工艺不会产生大量的废水和废气，具有较好的环保性能。

然而，石煤提钒新工艺也存在一些问题和挑战。

首先，该工艺仍处于实验室研究阶段，需要进一步进行工程化的研究和开发。

其次，新工艺中使用的氧化铝价格较高，会增加生产成本。

此外，新工艺还需要解决一些技术难题，如混合料的均匀性、反应温度的控制等。

因此，石煤提钒新工艺仍需要进一步的技术改进和优化。

石煤提钒新工艺是一种十分有潜力的钒资源开发工艺。

该工艺通过利用石煤中的钒元素，实现了对钒资源的高效利用和回收。

基于氧化铝的新工艺具有能耗低、环保性好等优势，对于钒产业的可持续发展具有重要意义。
