初中九年级物理：16.4《变阻器》增补练习

《16-4变阻器》练习1姓名_____________ 日期________ 等第_________1、滑动变阻器的滑片滑动时，接入电路的电阻发生变化的原因是( )A．加在电阻丝两端的电压发生变化 B．电阻丝横截面积发生变化C．连入电路的电阻丝长度发生变化 D．通过变阻器的电流强度发生变化2、如图所示为滑动变阻器的结构和连入电路情况的示意图.当滑片向右滑动时，连入电路的电阻变小的为( )3、有几位同学拿来一个滑动变阻器，看到铭牌上标有“20Ω 1A”的字样，这几位同学讨论时说出了以下几种对铭牌意义的理解，你认为正确的是( )A.电阻的最小值是20Ω，允许通过的最大电流是1AB.电阻的最小值是20Ω，允许通过的最小电流是1AC.电阻的最大值是20Ω，允许通过的最大电流是1AD.电阻的最大值是20Ω，允许通过的最小电流是1A4、在用滑动变阻器改变灯泡亮度的实验中，对于连接实验电路的注意事项，不必要的一点是（）A．连入变阻器时，应使滑片位于变阻器值最大的位置B．开关、电流表应接在靠近电源电流流出的一端C．连接电路时，应先将开关断开D．电流表应与灯泡串联，并使它的“+”接线柱，靠近电源的“+”极一端6、如图所示是小灯泡和滑动变阻器连入电路的四种不同情况，能利用滑动变阻器调节小灯泡从亮到灭的正确电路是（）A. B. C. D.6、如图所示为为一简单调光台灯的电路图，将电路图的M、N两点之间接入一个滑动变阻器，使得滑片P向左移动时，灯泡的亮度减小，则下列方法中正确的是（）A. A接M，B接NB. C接M，D接NC. A接M，D接ND. B接M，C接N7、滑动变阻器是用_________较大的电阻线制成的，改变电阻线在电路中的________，就可以逐渐改变连入电路的电阻大小，从而逐渐改变电路中的________大小。

8、如图所示是一种调节收音机音量兼开关的调节器，它实际上是一个旋钮型变阻器．若接线片A、B巳接入了电路，则顺时针转动旋钮触片时，收音机的音量将变．9、如图所示，电阻箱的示数为________Ω.10、如图所示是插塞式电阻，从图示位置开始则：（1）现在使用的电阻是______Ω；（2）将第二个铜塞插上使用电阻为______Ω；（3）将全部铜塞插上使用电阻为______Ω；（4）将铜塞都拔出，总电阻为______Ω. 11、一位同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板．无风时OC是竖直的，风越强，OC杆偏转的角度越大．AB是一段圆弧形电阻，P 点是金属杆与圆弧形电阻相接触的点，电路中接有一个小灯泡，测风力时，闭合开关S即可．通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个，观察小灯泡的可以粗略地知道风力的大小．12、根据表中数据回答：安装家庭电路取用导线时，应从铜线和铁线中，选用______线。

第4节变阻器一、单选题1.滑动变阻器实现变阻是通过改变连入电路中电阻丝的（）A. 电压B. 电流C. 长度D. 材料2.在收音机等用电器中，有一种叫电位器的变阻器，电位器的外形及其内部构造如图所示，图中A、B、C 三个焊接点相当于变阻器的三个接线柱。

使用电位器时，下列说法正确的是（）A. 只把B和C接入电路，无法改变通过电位器的电流B. 只把A和B接入电路，无法改变通过电位器的电流C. 将A和B接入电路时，当滑片逆时针旋转时，电位器接入电路的电阻变大D. 将B和C接入电路时，当滑片顺时针旋转时，电位器接入电路的电阻变小3.如图所示，有关滑动变阻器的使用，说法正确的是（）A. 接线柱C，D端接进电路为定值电阻B. 接线柱A，B端接进电路为一根导线C. C，B端接进电路，电流方向为C→P→BD. A，C端接进电路，向D端移动滑片P，电阻增大4.如图是滑动变阻器的结构和连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变小的是（）A. B. C. D.5.如图所示为滑动变阻器连入电路的几种情况的示意图。

当滑片P向右滑动时，连入电路的电阻值变大的图是（）A. B. C. D.6.小刚用右图所示电路探究“一段电路中电流跟电阻的关系”。

在此实验过程中，当A、B两点间的电阻由10Ω更换为20Ω后，为了探究上述问题，他应该采取的唯一操作是（）A. 保持变阻器滑片不动B. 将变阻器滑片适当向左移动C. 将变阻器滑片适当向右移动D. 适当增加电池的节数7.如图，四种滑动变阻器接入电路的情形，滑片P向右移动连入电阻变小的是（）A. B.C. D.8.电位器是滑动变阻器的一种，它可以用来改变灯泡的亮度。

小琳买了一个电位器，如图所示，把它与灯泡连接起来，使滑动触头顺时针转动时灯泡变暗，下列说法正确的是（）A. 电位器与灯泡是并联的B. 连接的是A和C两个接线柱C. 连接的是A和B两个接线柱D. 滑动触头逆时针转动时，灯泡中电流变小9.如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向左移动时，灯泡变亮．则下列接法符合要求的是（）A. M接A，N接DB. M接B，N接CC. M接A，N接BD. M接C，N接D10.如图所示，将两个滑动变阻器串联起来，若将a、b两接线柱接入电路后，要使这两个滑动变阻器总电阻最大，则滑动片P1、P2所处的位置是（）A. P1移向左端，P2移向左端B. P1移向右端，P2移向右端C. P1移向左端，P2移向右端D. P1移向右端，P2移向左端11.滑动变阻器的铭牌上标有“20Ω1A”字样，下列说法正确的是（）A. 该滑动变阻器只能接入20Ω的电阻B. 该滑动变阻器电阻的变化范围是0~20ΩC. 允许通过该滑动变阻器的最小电流是1AD. 允许通过该滑动变阻器的电流只能是1A12.将如图所示的滑动变阻器连入电路，要求当滑动变阻器滑片P向D接线柱移动时，接入电路中的电阻变大，则滑动变阻器连入电路的接线柱应是（）A. A和BB. B和DC. A和CD. C和D13.如图所示，甲为可调亮度台灯，乙为电位器的结构图，b与金属滑片相连，转动旋钮可调节灯泡亮度．下列分析正确的是（）A. 若只将a、c接入电路，转动旋钮灯泡亮度改变C. 电位器调节灯泡亮度与滑动变阻器的原理相同D. 电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度14.图中，用滑动变阻器来控制6伏小灯的亮暗。

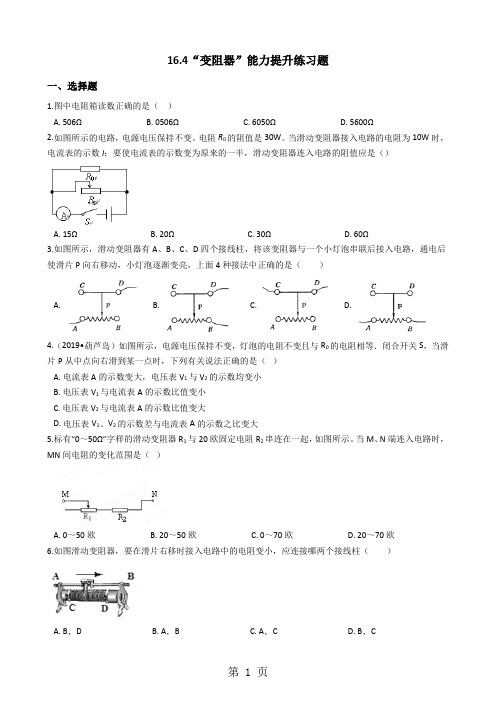

16.4“变阻器”能力提升练习题一、选择题1.图中电阻箱读数正确的是（）A. 506ΩB. 0506ΩC. 6050ΩD. 5600Ω2.如图所示的电路，电源电压保持不变。

电阻R0的阻值是30W。

当滑动变阻器接入电路的电阻为10W时，电流表的示数I；要使电流表的示数变为原来的一半，滑动变阻器连入电路的阻值应是（）A. 15ΩB. 20ΩC. 30ΩD. 60Ω3.如图所示，滑动变阻器有A、B、C、D四个接线柱，将该变阻器与一个小灯泡串联后接入电路，通电后使滑片P向右移动，小灯泡逐渐变亮，上面4种接法中正确的是（）A. B. C. D.4.（2019•葫芦岛）如图所示，电源电压保持不变，灯泡的电阻不变且与R0的电阻相等．闭合开关S，当滑片P从中点向右滑到某一点时，下列有关说法正确的是（）A. 电流表A的示数变大，电压表V1与V2的示数均变小B. 电压表V1与电流表A的示数比值变小C. 电压表V2与电流表A的示数比值变大D. 电压表V1、V2的示数差与电流表A的示数之比变大5.标有“0～50Ω”字样的滑动变阻器R1与20欧固定电阻R2串连在一起，如图所示。

当M、N端连入电路时，MN间电阻的变化范围是（）A. 0～50欧B. 20～50欧C. 0～70欧D. 20～70欧6.如图滑动变阻器，要在滑片右移时接入电路中的电阻变小，应连接哪两个接线柱（）A. B，DB. A，BC. A，CD. B，C7.如图是一个自动体重测试仪使用前的工作原理图，有关它工作原理的说法相似的是（）A.体重越大，体重显示表的示数越小B.体重测试仪电路由于缺少开关，始终处于通路C.体重显示表是用电压表改装成的D.体重越轻，滑动变阻器接入电路的电阻越大8.滑动变阻器的滑片滑动时，接入电路的电阻发生变化的原因是（）A. 通过变阻器的电流强度发生变化B. 电阻丝两端的电压发生变化C. 电阻丝横截面积发生变化D. 连入电路的电阻丝长度发生变化9.如图是汽车、摩托车油量表（实际上就是电流表）原理示意图，R′是定值电阻，R是滑动变阻器，则（）A. 向油箱里加油时，电流表示数变大B. 燃油消耗下降时，电流表示数变大C. 燃油全部耗尽时，电流表将被烧坏D. 油箱加油过满时，电流表将被烧坏10.如图为一种测量体重的装置，下列说法错误的是（）A. R1起保护电路的作用B. 体重示数计是电压表改装成的C. 当没有测体重时，滑片P在绝缘体AB 段D. 当测体重越重时，接入电路电阻R2阻值越小11.下列用电器中，可能不需要用到变阻器的是（）A. 电视机B. 收音机C. 调光书写台灯D. 手电筒12.下列用电器中不需要用到变阻器的是（）A. 电子握力计B. 调温电暖气C. 普通家用白炽灯泡D. 电视机上的音量调节旋钮13.如图所示为滑动变阻器的四种接线方法．把它们分别连接在电路中，当滑片P向左移动时，可使接入电路中的电阻变小的是（）A. B. C. D.14.如图所示的电路中电源电压保持不变，当滑动变阻器的滑片P向右移动时，下列说法不正确的是（）A. 电流表示数变小B. 电压表示数变小C. 灯泡消耗的功率变大D. 电路消耗的总功率变小15.如图所示的电路中，电源电压恒定，R1为定值电阻．闭合开关S，滑动变阻器R2的滑片P由b端移到a 端的过程中，下列说法正确的是（）A. 电压表和电流表的示数都变大B. 电压表和电流表的示数都变小C. 电压表的示数变大，电流表的示数变小D. 电压表的示数变小，电流表的示数变大二、填空题16.滑动变阻器是利用改变________来改变电阻大小，从而改变电路中的电压和电流．某滑动变阻器的铭牌上标有“20Ω1A”，其中“20Ω”的含义为________，“1A”的含义为________．17.图1中，电阻箱的读数为________Ω，图2中，电能表的读数为________ kW•h．18.如图1所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变．闭合开关S后，滑片P从a 端移动到b端，电流表示数I与电压表示数U的变化关系如图2所示，则电源电压为________ V，R2的最大阻值为________ Ω．19.如右图所示，滑动变阻器接入电路的电阻线是________段，当滑片向左移动时，连入电路的电阻变________.电路中的电压表测量的是________（选填“灯泡”、“电源”或“变阻器”）两端的电压.20.如图所示，电源电压保持不变，滑动变阻器的最大阻值R0=20Ω，当只闭合开关S1，滑片P置于最左端a时，电流表示数为0.2A；当开关S1、S2均闭合，滑片P置于最右端b时，电流表示数为0.6A，则定值电阻R1=________Ω，电源电压U=________V．21.如图1所示，是一种可以改变收音机音量大小的电路元件结构示意图，ABC是固定的铜片，D是一段弧形电阻，E是一端连接在B上的另一端可在D上滑动的铜片．为了使滑片E顺时针转动时音量增大（通过该元件的电流增大），应该将该元件的铜片B和铜片________接入电路．如图2所示，电阻箱的读数是________Ω．22.某同学连接滑动变阻器前，观察到变阻器的铭牌上标有“50Ω1A”的字样，其中1A表示________．若用毫安作单位，则1A=________mA．23.电阻是导体对电流的________作用，在图1中A、B为两根横截面积相同的铜线，则A铜线的电阻比B 铜线的电阻________（选填“大”、“小”）；如图2是电位器结构，a、b、c 是它的三个接线柱，若将b，c 接入电路，逆时针转动旋钮时，按入电路的电阻值________（选填“变大”、“不变”或“变小”）24.滑动变阻器的电路符号是________．某个变阻器上标有“10Ω2A”字样，10Ω表示________，2A表示________．25.小明用如图所示的电路进行电压的测量，电源是两节新的干电池，滑动变阻器的滑片位于________（选填“左”或“右”）端时，电压表测量的是电源电压．开关闭合后，小明发现电压表的示数始终小于3V，你认为小明的测量是________（选填“正确”或“不正确”）的．请写出你的判断依据：________．26.在如图所示的电路中，变阻器连入电路的电阻线是________部分（选填“aP”、“Pb”或“ab”），当油箱中的液面下降时，电路中的电阻将________，电表示数随之________（后两空均选填“变大”、“不变”或“变小”）27.如图所示，电阻箱的示数是________ Ω．三、实验探究题28.在做“伏安法测量定值电阻”的实验中，小明同学设计了如图甲所示的电路，请你完成下列问题．（1）该实验的原理是________．（2）连接电路时，应将开关________；闭合开关前，滑动变阻器的滑片应滑到最________端（填“左”或“右”）．（3）连接完电路后，闭合开关，无论怎样移动滑片，电流表指针均无偏转，电压表的指针有明显的偏转，这可能是由于________断路造成的．（4）调节滑动变阻器，把测量的几组数据描成如图乙所示的图像，则该电阻的阻值R=________Ω．（5）完成上述实验后，小明还想测量一段电炉丝的电阻R x，可是在连接电路时，发现电流表和滑动变阻器都已损坏．于是小明就利用刚才已测得的定值电阻R，重新设计并连接了如图丙所示的电路．电源电压未知且恒定不变．请把下列实验步骤补充完整：①只闭合开关S1，________；②________；电阻表达式：R x=________29.如图甲所示是小刚“测小灯泡电功率”的实验电路．其中电源电压为6V，小灯泡额定电压为2.5V、电阻约为10Ω．滑动变阻器有A规格“10Ω2A”、B规格“50Ω1A”可选．（1）本实验应该选择________规格的滑动变阻器．连接电路时，开关应________（2）请用笔画线代替导线将图甲的实验电路连接完整________．（3）闭合开关后，小刚发现电流表和电压表有示数但都很小，且看不到小灯泡发光，其原因是________．（4）当变阻器滑片P移到某一位置时，电压表示数如图乙所示，为________ V．要测小灯泡的额定功率，应将滑片P向________ （选填“A”或“B”）端移动，使电压表示数为2.5V．四、综合题30.小伟设计了一个电子拉力器，甲图为其原理图．硬质弹簧右端和金属滑片P固定在一起（弹簧的电阻不计，P与R1间的摩擦不计）．定值是阻R0=5Ω，ab是一根长为5cm的均匀电阻丝，阻值R1=25Ω，电源电压U=3V，电流表的量程为0～0.6A．求：（1）闭合开关S后，若拉环不受拉力（即P处于a端），电流表的读数为多少A？（2）已知该弹簧伸长的长度△L与所受拉力F间的关系如乙图所示．则当开关S闭合后，作用在拉环上水平向右的拉力为400N时，电流表的读数为多少A？31.请记录下列量具所测物理量的数值（1）如图1所示，温度计的示数为________℃．（2）如图2所示，电阻箱的示数是________Ω．。

人教版九年级物理全一册《16.4 变阻器》练习题(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图电路闭合开关后，滑动变阻器的滑片P向左移动，灯泡变亮。

下列接法符合要求的是（）A．M接C，N接D B．M接B，N接BC．M接A，N接B D．M接A，N接D2．如图所示为某同学连接的电路，闭合开关，下列有关说法正确的是（）A．滑动变阻器的滑片向左移动，可使小灯泡由暗逐渐变亮B．滑动变阻器的滑片向右移动，可使小灯泡由暗逐渐变亮C．无论怎样移动滑动变阻器的滑片，小灯泡的亮度不变D．将滑动变阻器与小灯泡并联，可使小灯泡由暗逐渐变亮3．变阻器的滑片P向右移动时，使变阻器连入电路部分的电阻增大的接法（）A．B．C．D．4．如图所示电路图中。

闭合开关后，无论怎样移动滑动变阻器的滑片，灯L1、L2均发光，电流表有示数，但电压表无示数。

电路故障可能是（）A．电流表短路B．电压表断路C．灯L1断路D．灯L2短路5．下列有关导体和绝缘体的理论及其应用正确的有（）A．能够导电的物体叫做导体B．金属、大地、油都属于导体C．滑动变阻器是由电阻率较小的铜线绕制成的D．普通白炽灯泡的灯丝，在发光时的电阻比不发光时大6．小丽同学在利用滑动变阻器改变电路中的电流的实验中，有以下几种接法，当滑片P向左移动时，都能使接入电路的电阻减小的是（）A．a和b B．c和d C．b和d D．a和c7．如图所示的电路中，电源电压保持不变，当滑动变阻器的滑片P向右移动时，则（）A．电流表示数变大，电压表示数变大B．电流表示数变小，电压表示数变小C．电流表示数变大，电压表示数变小D．电流表示数变小，电压表示数变大8．如图所示，电源电压恒为4.5V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω1A“”，灯泡标有“2.5V1.25W“字样，不考虑灯丝电阻的变化。

人教版九年级物理上册第16章《电压电阻》第4节变阻器（同步练习）题型选择题填空题作图题实验题计算题总计题数20 10 5 5 0 40 一、选择题（共20小题）：1．收音机复读机上的“音量Volume”旋钮，能够控制声音的响度。

它的实质是一个（）A．电流表B．电压表C．变阻器D．开关2．常用的变阻器有滑动变阻器和电阻箱，下列说法中正确的是（）A．电阻箱能逐渐地改变它连入电路的电阻，但不能表示出连入的阻值B．滑动变阻器能够表示出它连入电路的阻值C．电阻箱能表示出它连入电路的阻值D．这两种变阻器规定有最大的阻值，对通过它们的电流没有任何限制3．滑动变阻器能改变其接入电路中电阻的大小。

主要是改变了变阻器接入电路中电阻丝的（）A．长度B．材料C．横截面积D．温度4．甲变阻器标有“50Ω1.5A”，乙变阻器标有“10Ω2.5A”，两变阻器的瓷筒的粗细、长度一样，电阻线由同种合金材料制成，则（）A．甲的电阻线较粗 B．乙的电阻线较粗C．两变阻器的电阻线粗细相同 D．无法判定5．如图所示是一种收音机的音量兼开关的调节器（也称电位器），若使收音机的音量最大，滑片P应置于图中的（）A．a点B．b点C．c点D．d点6．如图所示是插塞式电阻箱接入电路的情况，则（）A．现在使用的电阻是70ΩB．将铜塞a插上，使用电阻为80ΩC．将全部铜塞插上，使用电阻为0ΩD．将铜塞都插上，使用电阻100Ω7．如图所示是插入式电阻箱的结构示意图。

若要使电阻箱AB之间的阻值为8Ω，下列方法可行的是（）A．插入1、2B．插入2、3C．插入4、5D．插入3、58．图中，电阻箱的示数为（）A．2011ΩB．1021ΩC．2101ΩD．1102Ω9．如图所示，电阻箱的示数为（）A．2057ΩB．1111ΩC．2103ΩD．1102Ω10．如图是音响上音量调节装置，其简化电路如图右，需在M、N间接入一个滑动变阻器，使滑片P向右移动时电流减小，音量降低。

人教版九年级物理全一册《16.4变阻器》同步练习题(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，电源电压和灯L的电阻不变，灯L上标有“6V3W”字样。

当开关S闭合，滑片P移至a端时，电流表的示数为1.0A，灯L正常发光；当开关S断开，滑片P移至b端时，电源电压U和灯L消耗的电功率P为（）A．6V、1.5W B．6V、0.75W C．3V、1.5W D．3V、0.75W2．如图所示，甲为可调亮度台灯，乙为电位器的结构图，a、b、c为电位器的三个接线柱，d为旋转触片，转动触片d可调节灯泡亮度。

下列分析正确的是（）A．若只将a、c接入电路，顺时针旋转触片d，灯泡变亮B．若只将a、c接入电路，逆时针旋转触片d，灯泡变亮C．若只将a、b接入电路，顺时针旋转触片d，灯泡变亮D．若只将b、c接入电路，顺时针旋转触片d，灯泡变亮3．如图所示是实验室常用的一种滑动变阻器。

下列关于滑动变阻器的构造和使用的说法中正确的是（）A．滑片与金属杆之间是绝缘的B．瓷筒与线圈之间能导电C．瓷筒上缠绕的每一圈线圈之间应彼此绝缘D．同时使用四个接线柱中的两个接入电路来改变电阻，共有6种不同接法4．滑动变阻器的电阻能改变，是由于改变了A．电阻线的长度B．电阻线的横截面积C．电阻线的材料D．电阻线的密度5．如图所示是自动测量油箱的油量装置图．其中R′是定值电阻，R是弧形变阻器，它的金属滑片与金属杠杆的一端相连，下列判断正确的是()A．油量表是电压表改装而成的B．R和R′是并联的C．油位越高，通过R的电流越大D．油量减少，油量表指针偏转变大6．如图所示为可调亮度台灯，乙中电位器用来可调节灯泡亮度，触点b与金属滑片相连，则下列分析正确的是（）A．将a、c接入电路，顺时针转动旋钮灯泡变亮B．将a、c接入电路，逆时针转动旋钮灯泡变暗C．将a、b接入电路，顺时针转动旋钮灯泡变亮D．将b、c接入电路，逆时针转动旋钮灯泡变暗7．关于如图所示的四个情境，下列说法中正确的是（）A ．甲图，音量键电位器通过改变接入电路电阻丝的长度来改变音量B ．乙图，电路中干电池正、负极对调后，LED 灯亮度会稍微变暗C ．丙图，开关闭合后，用导线触接2L 两端时，1L 亮度不变，2L 亮度变暗D ．丁图，由图可知，电流的方向是从电源的正极流向负极8．关于滑动变阻器的原理，下列说法正确的是（ ）A ．通过改变接入电路中电阻丝的长度来改变自身的电阻B ．通过改变接入电路中电阻丝的长度来改变接入电路中的电阻C ．通过改变接入电路中电阻丝的横截面积来改变自身的电阻D ．通过改变接入电路中电阻丝的横截面积来改变接入电路中的电阻9．如图所示，下面给出了四种变阻器接入电路的情形，当滑片P 向右移动时，连入电路中的电阻减小的是（ ）A ．B ．C ．D ．10．某同学在做“用滑动变阻器改变电流”的实验时，连接如图所示的电路，将滑动变阻器的滑片移动到最大阻值处，闭合开关S ，发现小灯不亮，接下来的操作，在以下步骤中最合理的是A ．断开开关S ，更换额定功率大一点的灯泡重新实验B ．断开开关S ，增加电池的节数重新实验C ．断开开关S ，拆掉导线重新连接电路D ．观察电流表的示数是否为零，判断电路是否断路二、填空题11．如图所示，当线头M和C连接，线头N跟连接，闭合开关，滑片P向右滑动过程中，连入电路的电阻变小，电路中的电流（填“变大”“变小”或“不变”）。

人教版九年级物理全一册《16.4变阻器》同步练习题（含答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．若两只滑动变阻器分别标有“20Ω 1A”和“50Ω 2A”字样，若把它们串联起来使用，则电路中允许通过的最大电流为（）A．2A B．1A C．3A D．无法判断2．当将滑动变阻器的滑片P向右移动时。

如图中的哪一种连接方法可使变阻器连入电路部分的电阻增大（）A．B．C．D．3．如图所示，用小刀把铅笔剖开，剥出铅笔芯，将铜线绑在它的一端．照图连接电路，使另一根铜线在铅笔芯上移动，观察灯泡的亮度变化．通过这个实验，我们可以得出的结论是（）A．导体越长，它的电阻越大B．导体越短，它的电阻越大C．导体横截面积越大，它的电阻越大D．导体的温度越高，它的电阻越大4．将如图所示的变阻器接入电路中，当滑片向左移动时，要使电阻减少，下列哪种接法正确（）A．a和b B．a和c C．c和d D．b和d5．在收音机中，由一种叫电位器的变阻器．电位器的外形及其内部构造如图所示．图中A、B、C三个焊接点相当于变阻器的三个接线柱．使用电位器时只把A和C接入电路，旋动滑片时，是否能改变通过电位器的电流A．能B．不能C．无法确定D．以上都不正确6．如图所示电路，开关S闭合后，观察发现灯泡L1亮、L2不亮。

调节滑动变阻器的滑片P，灯泡L₁的亮度发生变化，但灯泡L2始终不亮。

关于故障原因，下列判断正确的是（）A．灯泡L2的灯丝断了B．滑动变阻器短路了C．灯泡L2短路了D．灯泡L1断路了7．如图所示为可调亮度台灯，乙中电位器用来可调节灯泡亮度，触点b与金属滑片相连，则下列分析正确的是（）A．将a、c接入电路，顺时针转动旋钮灯泡变亮B．将a、c接入电路，逆时针转动旋钮灯泡变暗C．将a、b接入电路，顺时针转动旋钮灯泡变亮D．将b、c接入电路，逆时针转动旋钮灯泡变暗8．学了电路后，小林设计了四个体重计原理图，如图所示。

人教版九年级物理全一册《16.4变阻器》同步练习题（带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，将一根铅笔芯通过两个夹子接入电路中，闭合开关,依据下列实验现象其解释或说明正确的是()A．小灯泡发光，灯丝温度升高，灯丝电阻保持不变B．当只把左端夹子向右移时，小灯泡变亮，是因为铅笔芯的连入电路中的电阻变小C．当只把两节干电池换成一节后，小灯泡变暗，是因为铅笔芯的电阻变小D．当把左端夹子向左移动过程中，小灯泡慢慢变暗直到熄灭，是因为此时铅笔芯变成了绝缘体2．如图所示，有关滑动变阻器的使用，说法正确的是（）A．接线柱C、D端接进电路为定值电阻B．接线柱A、B端接进电路为一根导线C．C、B端接进电路，电流方向为C→P→BD．A、C端接进电路，向D端移动滑片P，电阻增大3．下列用电器中,不需要变阻器的是()A．调温电熨斗B．无极调光台灯C．收音机的音量调节旋钮D．家用白炽灯4．如图所示，当滑片向左滑动时连入电路的电阻变大的是（）A．B．C．D．5．甲变阻器标有“50Ω 1.5A”，乙变阻器标有“10Ω 2.5A”，两变阻器的瓷筒的粗细、长度一样，电阻线由同种合金材料制成，则（）A．甲的电阻线较粗B．乙的电阻线较粗C．两变阻器的电阻线粗细相同D．无法判定6．滑动变阻器是一种较常见的电学器材。

物理实验室中有一标有“10Ω1A”的滑动变阻器，小明同学对它进行了研究，得到了以下结论，其中错误的是（）A．此滑动变阻器能连入电路中的最大阻值是10ΩB．当此滑动变阻器中的电流不超过1A时，它能安全使用C．使用时应选择“一上一下”两个按线柱D．此滑动变阻器必须在1A的电路中才能安全使用7．在收音机等电器中，有一种叫电位器的变阻器．电位器的外形及其内部构造如图所示．图中A、B、C 三个焊接点相当于变阻器的三个接线柱．使用电位器时，下列说法正确的是A．只把A、C接入电路，旋动滑片，可以改变通过电位器的电流B．只把A、B接入电路，当滑片顺时针旋动时，电位器接入电阻变小C．将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电阻变小D．将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电阻变大8．如图所示，是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片，滑动变阻器的滑片和滑杆相连，滑杆可绕固定轴O转动，另一端固定着一个浮子．当油量减少时()A．R的接入电阻增大，电流减小B．R的接入电阻增大，电流增大C．R的接入电阻减小，电流减小D．R的接入电阻减小，电流增大9．一位同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板。

人教版九年级物理全一册《16.4 变阻器》练习题(含答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．下列说法中不正确的是（）A．滑动变阻器在一定范围内可以连续改变连入电路的阻值，但不能读出阻值B．电阻箱不可以连续地改变连入电路的阻值，但可以读出阻值C．要使变阻器能改变通过用电器的电流，必须将它与用电器串联D．滑动变阻器的接线柱不分正、负，因而无论怎样接入电路效果都完全一样2．实验室常见的滑动变阻器如图所示，其结构中属于导体的是（）A．金属棒B．塑料旋钮C．陶瓷筒D．电阻丝上的树脂漆层3．如图所示，下面给出了四种变阻器接入电路的情形，当滑片P向右移动时，连入电路中的电阻减小的是（）A．B．C．D．4．如图所示的电路中，R0是定值电阻，L是小灯泡，R是滑动变阻器，闭合开关S，发现无论怎样移动滑动变阻器的滑片，小灯泡都不发光。

现用一只电压表检测这一现象产生的原因，当电压表接ab两点时，电压表无示数；接ac两点时，电压表有示数。

则产生上述现象的原因可能是（）A．R0短路B．L断路C．R断路D．R0断路5．如图甲所示是常用的一种可调风速的小风扇，图乙为其用于调风速的机械电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与旋钮触片相连。

下列有关说法正确的是（）A．机械电位器应该与电风扇中的电动机并联B．机械电位器通过改变电阻丝的横截面积来改变接入电路的电阻C．若将a、b接入电路中，逆时针转动旋钮时，风扇风速加快D．若将b、c接入电路中，逆时针转动旋钮时，风扇风速加快6．将如图中的滑动变阻器连入电路中，要求开关S闭合后，滑片P向左移动时，电流表的示数变大，则应（）A．N接C，M接D B．N接C，M接FC．N接D，M接F D．N接E，M接D7．在“练习使用滑动变阻器”的实验中，小明同学连接的实验电路如图所示。

人教版九年级物理（全一册）16.4 变阻器同步练习题有答案16.4 变阻器一选择题1、对于滑动变阻器的结构，以下说法中正确的选项是（）A．瓷筒能够用胶木筒取代B．接线柱应有两个，有四个接线柱的不可以起到变阻器的作用C．线圈能够用裸导线绕制，也能够用带绝缘漆皮的铜或铅线绕制D．滑动变阻器的滑片与线圈接触的地方，绝缘漆不用刮去，以保证线圈导线间的绝缘2、以下图的滑动变阻器的四种接法中，当滑片P 向右挪动时使电路的电阻变小的接法是（）A．B．C．D．3、将两个滑动变阻器作如图 3 所示的连结后要使滑动变阻器的阻值最大，P1、P2 的地点分别在（）、P2 都在最左端在最左端， P2 在最右端、P2 都在最右端在最右端， P2 在最左端．4、以下图的各样电路，同种元件的参数均相等，能利用滑动变阻器调理电灯从亮到熄灭的电路是〔〕5、以下图，两滑动变阻器的滑片P1、 P2 都向右滑动时，以下说法正确的选项是（）A．L1 和 L2 都变暗B．L1 和 L2 都变亮C．L1 变暗， L2 变亮D． L1 变亮， L2 变暗6、以下图两电路中，当滑动变阻器滑片P 挪动时有可能造成电源破坏的是（）A．P1 向右挪动B．P2 向右挪动C．P1 向左挪动 D． P2 向左挪动7、以下图，表示插塞式电阻箱，从图示地点开始，则（）A．此刻使用的电阻是70ΩB．将第二个铜塞插上使用的为90ΩC．将所有铜塞插上使用电阻为100ΩD．将铜塞都拔出，总电阻为零8、高速公路收费站对过往的超载货车实行计重收费，某同学联合所学物理知识设计了以下图的计重秤原理图，以下说法正确的选项是（）A．称重表相当于一个电压表B．电路中的 R1 是没有作用的C．当车辆越重时，称重表的示数越小D．当车辆越重时，称重表的示数越大9、如图是汽车、摩托车油量表（实质上就是电流表）原理表示图，R′是定值电阻， R 是滑动变阻器，则（）A．向油箱里加油时，电流表示数变大B．燃油耗费降落时，电流表示数变大C．燃油所有耗尽时，电流表将被烧坏D．油箱加油过满时，电流表将被烧坏10、以下用电器中，可能不需要用到变阻器的是（）A．电视机B．收音机C．调光书写台灯D．手电筒二非选择题1、我们在考试时很多学科要用到 2B 铅笔填涂机读卡，电脑能够直接读取机读卡上的答案，是因为 2B 铅笔中的石墨是 ______(选填“导体”或“绝缘体” )，若使用了不合格的2B 铅笔，因为铅笔芯的导电性变____(选填“强”或“弱” )，这样可能使电脑没法辨别。
