lso晶体 8x8结构
LSO晶体（Lutetium Oxyorthosilicate）是一种闪烁晶体，常用于正电子发射断层扫描（PET）和其他医学成像技术中。
LSO晶体通常具有8x8的结构，这意味着它由64个小晶体组成。
这种结构的设计有助于提高探测器的空间分辨率和能量分辨率，从而提高成像质量。
从结构角度来看，8x8结构意味着LSO晶体被分成了64个相等大小的小晶体。
这种结构有助于减少光子的扩散和交叉事件，提高了探测效率和成像质量。
从应用角度来看，8x8结构的LSO晶体在医学成像中具有重要意义。
它能够更准确地探测正电子的发射位置，并产生高质量的成像结果。
这对于诊断和治疗疾病非常重要。
从制造角度来看，LSO晶体的8x8结构需要精密的加工和组装工艺。
每个小晶体都需要精确地定位和连接，以确保整个晶体的性能和稳定性。
总的来说，LSO晶体的8x8结构在医学成像领域发挥着重要作用，它的设计和制造都需要高度的精密和技术。
lyso晶体技术方案引言：lyso晶体是一种新兴的材料，在生物医学、射线探测等领域具有广泛的应用前景。
本文将介绍lyso晶体技术方案的原理、制备方法和应用。
一、lyso晶体的原理lyso晶体是一种具有较高光产额和快速光衰减时间的闪烁晶体，其主要成分是氧化铈掺杂的氧化镧。
当lyso晶体受到射线或粒子的激发时，其内部原子会发生能级跃迁，从而产生光子。
通过探测器可以将这些光子转化为电信号，从而实现射线的探测和测量。
二、lyso晶体的制备方法1. 溶液法制备：将铈盐和氧化镧溶解在溶剂中，然后加入适量的掺杂剂。
通过溶液的蒸发或其他方法，使溶液中的材料逐渐结晶形成lyso晶体。
2. 熔融法制备：将铈盐、氧化镧和掺杂剂按照一定比例混合，然后加热至高温使其熔融，随后迅速冷却。
在冷却过程中，材料会逐渐结晶形成lyso晶体。
3. 气相法制备：将铈盐、氧化镧和掺杂剂放置在特定的气氛中，通过热处理使其反应生成lyso晶体。
三、lyso晶体的应用1. 生物医学领域：lyso晶体具有优异的闪烁性能，可以用于PET （正电子发射断层扫描）和SPECT（单光子发射计算机断层扫描）等医学成像技术中。
其高光产额和快速光衰减时间使得图像质量更高，同时能够提高图像的时间分辨率。
2. 射线探测领域：lyso晶体对γ射线和X射线具有高灵敏度和高能量分辨率，可以用于核物理实验、辐射治疗和辐射监测等领域。
通过将lyso晶体与光电倍增管等探测器相结合，可以实现高精度的射线探测和测量。
3. 安全检测领域：由于lyso晶体对辐射具有高灵敏度，可以用于辐射源的检测和监测。
在核电站、辐射设备和核材料运输等领域，lyso晶体技术可以帮助实时监测辐射水平，确保人员和环境的安全。
结论：lyso晶体技术方案是一种具有广泛应用前景的射线探测和测量技术。
通过合理选择制备方法和优化掺杂剂的配比，可以制备出性能优异的lyso晶体。
在生物医学、射线探测和安全检测等领域，lyso晶体技术方案有着重要的应用价值。
lyso 晶体衰减时间-回复lyso晶体衰减时间是指光的衰减速率的测量时间。
lyso（Lutetium-yttrium oxyorthosilicate）晶体是一种被广泛用于医学成像设备中的闪烁晶体，常用于正电子发射断层扫描（PET）中。
由于它具有非常好的光学性能，能够将正电子发射的能量转化为可见光，并且具有较高的闪烁效率，因此被广泛应用于医学图像学中。
在正电子发射断层扫描中，Lutetium（Lu）元素扮演着重要的角色。
当正电子与晶体中的Lu原子发生相互作用时，会产生光子。
光子经迁移并在晶体内扩散，最终被光电倍增管所探测到。
然而，光子的传输过程中会产生衰减，使得探测到的光信号减弱。
lyso晶体的衰减时间是指在衰减过程中，光强减少到原来强度的一半所经过的时间。
lyso晶体的衰减时间取决于多个因素，如晶体的尺寸、纯度、制备工艺等。
下面将逐步回答lyso晶体衰减时间的相关问题。
首先，lyso晶体的尺寸对其衰减时间具有重要影响。
晶体越大，衰减时间越长。
这是因为在晶体传输过程中，光子需要经过更长的距离，与晶体中的杂质或缺陷相互作用的可能性更大，从而衰减速率增加。
其次，lyso晶体的纯度也会影响其衰减时间。
晶体的纯度越高，衰减时间越短。
纯净的晶体中杂质和缺陷较少，光子与晶体中的原子相互作用的可能性较小，从而衰减速率较低。
制备工艺也是影响lyso晶体衰减时间的重要因素之一。
不同的制备工艺可能会导致晶体内部结构的差异，进而影响光子的传输和衰减。
因此，通过优化制备工艺，可以减小晶体中的缺陷，降低衰减速率，从而延长lyso晶体的衰减时间。
此外，温度也是影响lyso晶体衰减时间的因素之一。
晶体的衰减速率随温度的升高而增加。
在正电子发射断层扫描中，晶体往往处于高温环境下，因此需考虑温度对衰减时间的影响。
在实际应用中，测量lyso晶体的衰减时间通常采用闪烁光衰减实验。
该实验通过使用荧光衰减仪器，测量光子的传输过程中的强度变化，从而得到衰减时间。
pet显像原理
PET（正电子发射断层扫描）是一种医学成像技术，它利用放射性同位素标记的生物分子来探测人体内部的生物过程。
PET成像的原理是基于正电子湮灭放射线的产生和探测。
1. 放射性同位素标记
PET成像使用的放射性同位素通常是通过核反应合成的。
这些同位素会被标记在生物分子上，如葡萄糖、氧气、氨等。
这些标记分子被注射到体内后，会在体内的特定组织或器官中积聚。
2. 正电子湮灭放射线的产生
注射的放射性同位素会发射出正电子，这些正电子会与体内的电子相遇，产生正电子湮灭。
在正电子湮灭的过程中，会释放出两个相向而行的光子。
这些光子会沿着相反的方向飞行，直到被PET探测器捕获。
3. 光子探测
PET探测器由许多闪烁晶体和光电倍增管组成。
当光子穿过晶体时，会产生光子闪烁，这些光子被光电倍增管捕获并转换成电信号。
这些信号被送到计算机中进
行处理和分析。
4. 图像重建
计算机会收集PET探测器捕获的所有光子信息，并将它们转换成三维图像。
这些图像可以显示出体内的生物过程，如葡萄糖代谢、血流量等。
总之，PET成像利用放射性同位素标记的生物分子来探测人体内部的生物过程，通过正电子湮灭放射线的产生和探测，最终生成三维图像。
这种技术在医学上有着广泛的应用，如癌症诊断、心血管疾病诊断等。

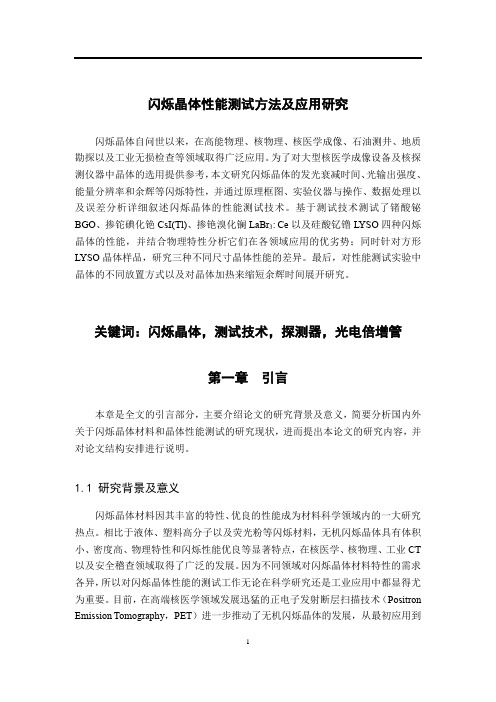

闪烁晶体性能测试方法及应用研究闪烁晶体自问世以来，在高能物理、核物理、核医学成像、石油测井、地质勘探以及工业无损检查等领域取得广泛应用。
为了对大型核医学成像设备及核探测仪器中晶体的选用提供参考，本文研究闪烁晶体的发光衰减时间、光输出强度、能量分辨率和余辉等闪烁特性，并通过原理框图、实验仪器与操作、数据处理以及误差分析详细叙述闪烁晶体的性能测试技术。
基于测试技术测试了锗酸铋BGO、掺铊碘化铯CsI(Tl)、掺铯溴化镧LaBr3: Ce以及硅酸钇镥L YSO四种闪烁晶体的性能，并结合物理特性分析它们在各领域应用的优劣势；同时针对方形LYSO晶体样品，研究三种不同尺寸晶体性能的差异。
最后，对性能测试实验中晶体的不同放置方式以及对晶体加热来缩短余辉时间展开研究。
关键词：闪烁晶体，测试技术，探测器，光电倍增管第一章引言本章是全文的引言部分，主要介绍论文的研究背景及意义，简要分析国内外关于闪烁晶体材料和晶体性能测试的研究现状，进而提出本论文的研究内容，并对论文结构安排进行说明。
1.1 研究背景及意义闪烁晶体材料因其丰富的特性、优良的性能成为材料科学领域内的一大研究热点。
相比于液体、塑料高分子以及荧光粉等闪烁材料，无机闪烁晶体具有体积小、密度高、物理特性和闪烁性能优良等显著特点，在核医学、核物理、工业CT 以及安全稽查领域取得了广泛的发展。
因为不同领域对闪烁晶体材料特性的需求各异，所以对闪烁晶体性能的测试工作无论在科学研究还是工业应用中都显得尤为重要。
目前，在高端核医学领域发展迅猛的正电子发射断层扫描技术（Positron Emission Tomography，PET）进一步推动了无机闪烁晶体的发展，从最初应用到PET中的碘化钠NaI(Tl)晶体，到锗酸铋Bi4Ge3O12（BGO）晶体，再到如今性能更加优良的硅酸钇镥Lu2(1-x)Y2x SiO5（LYSO）晶体，新型闪烁晶体在行业进步的推动下不断涌现。
PET的基本原理PET（正式名为正电子发射断层扫描术，Positron Emission Tomography）是一种医学影像学技术，可用于观察和评估人体器官和组织的功能和代谢。
PET的基本原理是通过使用无线电活性标记的生物分子，如葡萄糖，以及探测器来探测局部区域的放射性衰变。
PET使用的无线电活性标记分子通常是放射性同位素，如氟-18、这些同位素贴在生物分子上，如葡萄糖分子，以形成放射性标记化合物。
当被注入到体内时，这些标记化合物会在体内发生代谢，并释放出射线。
这些射线是正电子，这是一种具有正电荷的亚原子粒子。
当正电子与电子发生碰撞时，它们会相互湮灭，并释放出两个相向而行的光子。
这些光子被称为伽马光子，其具有特定的能量和方向性。
PET 探测器由一系列灵敏的晶体阵列组成，可以探测这些伽马光子。
最常用的晶体是闪烁晶体，如硅酸铋钠晶体。
当伽马光子进入闪烁晶体时，它们会与晶体中的原子发生作用，导致晶体中的电子被激发。
随后，这些激发的电子会放出与原始伽马光子能量相当的能量。
这个过程被称为闪烁，并产生可检测的光脉冲。
PET探测器中的光脉冲被转换成电信号，并通过电子学设备进行放大和处理。
然后这些信号通过计算机进行数据收集和分析。
计算机使用多个数据点来创建图像，以显示组织和器官的代谢和功能状态。
在PET扫描过程中，患者通常需要在静息状态下躺在扫描床上，并将接受注射的放射性标记物质。
扫描床会在扫描机中移动，以便获得多个不同角度的图像。
PET可以提供有关器官和组织的生理和代谢信息，而不仅仅是其结构。
例如，它可以显示心脏的血液供应是否正常，肿瘤的恶性程度以及大脑的特定区域的代谢活动。
尽管PET具有许多优点，如灵敏度高和独特的功能信息，但它也有一些限制。
首先，PET扫描是一种昂贵的诊断工具。
此外，由于使用放射性同位素，它可能对患者和医护人员的健康构成一定的风险。
因此，使用PET时必须遵守严格的安全和辐射控制措施。
总结起来，PET使用放射性标记的生物分子和闪烁晶体探测器来观察和评估人体器官和组织的功能和代谢。
核医学仪器是用于诊断、治疗和研究核医学领域的设备。
它们基于放射性同位素的放射性衰变和放射性粒子的相互作用，通过测量和检测放射性信号来获取有关组织、器官或生物过程的信息。
以下是几种常见核医学仪器的基本原理：
伽马摄像机（Gamma Camera）：伽马摄像机是一种用于核医学显像的仪器。
它利用放射性同位素释放的伽马射线与探测器（如闪烁晶体）发生相互作用。
当伽马射线通过闪烁晶体时，晶体会发出闪烁光，探测器接收并转换为电信号。
通过分析和处理这些电信号，可以重建出图像，显示出放射性同位素在体内的分布情况。
单光子发射计算机断层摄影（SPECT）：SPECT是一种核医学显像技术，通过使用一台旋转的伽马摄像机来获取多个角度的图像数据。
通过伽马射线与探测器的相互作用，获得关于放射性同位素在体内分布的信息。
然后，通过计算和重建处理，生成三维的断层图像，用于诊断和研究。
正电子发射计算机断层摄影（PET）：PET是一种核医学显像技术，利用正电子放射性同位素与电子相遇时产生的正电子湮灭事件。
正电子与电子相遇后，会发生湮灭，释放出两个伽马射线。
通过在患者体内放置一组环形探测器，可以检测到伽马射线的事件并记录下来。
通过计算和重建处理，生成高分辨率的三维图像，用于诊断和研究。
这些仪器的基本原理是利用放射性同位素的放射性衰变和放射性粒子与物质的相互作用。
通过测量和记录放射性信号，并进行计算和重建处理，可以获得有关组织、器官或生物过程的定量和定位信息，对疾病诊断、治疗和研究提供支持。
闪烁探测器的设计原理及应用闪烁探测器是指一种能够探测高能带电粒子的探测器，主要应用于核物理、高能物理、天文物理等领域。
闪烁探测器的优点是具有高能量分辨率和高时间分辨率，可以追踪高能带电粒子的能量沉积和时间分布。
本文将介绍闪烁探测器的设计原理及其应用。
一、闪烁体闪烁探测器的核心是闪烁体，它是一种能够吸收高能带电粒子并发出光信号的材料。
因此，闪烁体的要求是具有高能量吸收率和高发光效率。
常用的闪烁体有无机晶体和有机塑料。
无机晶体包括NaI(Tl)、CsI(Tl)、Bi4Ge3O12等，其中NaI(Tl)是最常用的无机闪烁体。
有机塑料包括聚苯乙烯(PS)、聚甲基丙烯酸甲酯(PMMA)、聚异丁烯(PIB)等，其中聚苯乙烯是最常用的有机闪烁体。
无机晶体具有较高的能量分辨率和较长的寿命，而有机塑料具有较高的发光效率和低成本。
二、闪烁机制当高能带电粒子进入闪烁体时，与闪烁体原子发生相互作用，从而使原子中的电子被激发到较高的能级。
电子在激发态不稳定，会通过跃迁回到基态时释放出能量，并产生光子。
这些光子会在闪烁体内不断地反射和被发射，最终被闪烁探测器的光电倍增管或光电二极管探测到并转换为电信号。
三、闪烁探测器的组成闪烁探测器由闪烁体、光电倍增管或光电二极管、读出电路和数据处理系统等部分组成。
当闪烁体中的带电粒子产生光信号时，光电倍增管或光电二极管将其转换为电信号，并将其放大。
读出电路会将电信号转换为数字信号，并将其送回数据处理系统进行处理。
数据处理系统可以通过分析闪烁光信号的时间、能量等特征来确定带电粒子的能量和位置。
四、应用场景闪烁探测器广泛应用于核物理、高能物理、天文物理等领域。
其中最重要的应用场景是核物理实验。
闪烁探测器可以被用来探测放射性粒子的能量和位置，从而帮助研究核反应的基本原理。
同时，它还可以用于测量宇宙射线中带电粒子的能量，帮助研究宇宙空间的物理环境。
此外，闪烁探测器还可以应用于辐射检测和医学成像。
核医学诊断仪器及所用闪烁晶体简介核医学诊断仪器及所用闪烁晶体简介一核医学与核医疗诊断仪器1 核医学核医学，又称原子（核）医学，它是应用放射性同位素及其射线穿透人体或从人体中发射出来，再通过射线接收器件（探头等）形成影像来诊断、治疗和研究疾病的科学。
核医学虽只有五十多年发展史，但发展迅速、贡献非凡、是医学现代化的主要标志之一。
诊断方法按放射性核素标记药物是否引入人体内，分为体内检查法和体外检查法，前者按是否成像又分为显像和非显像两类方法。
而对放射线核素的探测，闪烁晶体显示出巨大的优越性。
利用闪烁晶体吸收辐射后闪光的特性，可探测辐射的能量和强度，并能通过电子设备显示成图象。
所以闪烁晶体和辐射探测一直就是相互结合的伴侣，应用在医学上是核技术、医学、材料学相结合的一门综合性边缘学科，称之为核医学成像技术。
放射性核素在诊断上应用的基本原理是示踪（放射性核素药物-示踪剂）原理，检查法的诊断原理和特点简述如下。
1.1 体外检查法的诊断原理和特点（放射性核素药物不引入人体内）体外检查法是以放射免疫分析（RIA）为代表的体外放射配体结合分析法。
其原理是：以放射性核素标记的抗原为示踪剂，以非标记抗原（标准抗原或被测抗原）为检测对象，共同与限量的特异性抗体进行竞争性免疫结合反应。
这类分析技术具有灵敏度高、特异性强、精密度和准确度高以及应用广泛等特点。
迄今可用本技术测定的体内微量生物活性物质，如激素、蛋白质、抗体、维生素、药物等可达300多种。
1.2 体内检查法的诊断原理和特点（放射性核素药物引入人体内）引入体内的放射性核素标记药物（示踪剂），或被某一脏器的某种细胞摄取、浓聚，或经由某一脏器清除、排出，或参予某一代谢过程，或仅简单地在某一生物区积存等等。
如ＰＥＴ，由于示踪剂能在人体内参与体内的生理代谢过程，利用它们发射的正电子与体内的负电子结合释放出一对伽玛光子穿透器官组织，再用放射性探测器可在体表定量探测到放射性药物在体内的吸收、分布和排出等代谢过程，然后通过计算机、显示器等，可将人体的生理、病理变化过程定量或定位以显像方式显示，从而对脏器的功能状态或形态变化作出诊断。
第35卷第5期2001年9月原子能科学技术AtomicEnergyScienceandTechnologyVol.35,No.5Sep.2001文章编号:100026931(2001)0520476205用于正电子发射断层成像的闪烁晶体刘华锋,叶华俊,鲍超(浙江大学现代光学仪器国家重点实验室,浙江杭州310027)摘要:正电子发射断层成像要求闪烁晶体材料具有高光输出、,廉。
关键词:闪烁晶体;探测器;中图分类号:TL81619:A(EmissionTomography,PET)技术是利用探测某种同位素γ射线,得到生物体内的这种,。
由于构成生命的基本元素C、O、N等均有发射正电子的同位素,因此,PET在理论上可对生命体的许多部位的生理功能进行成像。
可见,PET是生命科学研究、医疗诊断颇有特色的工具。
PET系统由探测器、数据采集系统、图像重建和图像处理三部分组成。
PET探测器设计应满足以下要求[1,2]:(1)高灵敏度,对511keVγ射线对的探测效率高;(2)高空间分辨率,更精确地确定湮灭位置;(3)良好的时间分辨率,消除随机符合事件;(4)良好的能量分辨率,消除康普顿散射的影响;(5)价格低廉;(6)死时间短;(7)稳定性好。
PET探测器一般是由闪烁晶体与光电倍增管(位置灵敏型光电倍增管或半导体器件)耦合而成。
因此,闪烁晶体的材料特性、体积、形状等对检测器的性能影响很大。
1闪烁晶体材料概述常用PET探测器结构示于图1。
第1代PET探测器使用NaI(Tl)晶体[3]。
NaI晶体探测效率低、易潮解,需封装使用。
PET系统现多采用BGO晶体[4]。
80年代早期曾使用过CsF晶体,该晶体响应速度快,能分辨湮灭光子对的飞行时间差,正电子湮灭发生区域可精确定位,使空间分辨率和信噪比大为提高。
但CsF晶体的探测效率低,而BGO晶体的光输出低、衰减时间长。
为获得更高空间和时间分辨率的探测器,使用新闪烁晶体是最有效的方法之一。
收稿日期:2000203206;修回日期:2001204201),男,山东巨野人,博士,医学成像探测器专业作者简介:刘华锋(1972—第5期刘华锋等:用于正电子发射断层成像的闪烁晶体477近20年来,闪烁晶体材料迅速发展,出现了几种性能优良的高质量闪烁晶体,有可能替代BGO晶体,大大提高PET系统的探测效率和分辨率。
新闪烁晶体的物理特性列于表1[5～8]。
表1新闪烁晶体的物理特性Table1CharacteristicsofnewscintillatorsusedinPETdetector晶体BGO(Bi4Ge3O12)LSO(Lu2SiO5∶Ce)GSO(Cd2SiO5∶Ce)YAP(YAlO3∶Ce)LuAP(LuAlO∶Ce)8136651105301736515155342113473138011976171591152060/6004301.8519007135661123724042011822150密度/-37113相对分子质量射程/cm相对光输出量75111322衰减时间/300辐射波长/480折射率熔点/℃潮解性21151050不潮解不潮解不潮解不潮解不潮解图1常用的PET探测器结构Fig.1ConfigurationofPETdetectormodulesa———2×2光电倍增管列阵;b———位置灵敏光电倍增管;c———半导体器件2对闪烁晶体材料的要求211物理特性1)射程PET系统采用符合探测技术,系统灵敏度与单个探测器灵敏度的平方成正比。
因此,相对分子质量大、密度高的闪烁晶体材料有较高的阻止本领,即511keVγ射线的射程短,被完全吸收的概率大,亦即使用该晶体的PET探测器能获得较高的灵敏度和探测效率。
2)光输出量光输出量直接影响探测器的能量、时间及空间分辨率。
闪烁晶体吸收γ射线后产生的光子数N越大,则探测γ射线的作用位置越准确。
能量分辨率与1/时间分辨率与τ/N成正比,其中,τ为衰减时间。
N成正比;478原子能科学技术第35卷3)衰减时间闪烁晶体受激后不立即发射全部光子,单位时间内放出的光子数随时间变化较为复杂。
在一级近似下,可表示成两个指数过程的组合,即分别描述闪烁增长和闪烁下降(衰减)。
增长时间一般小于10-12s,远小于衰减时间,因此,闪烁晶体的衰减时间是另一重要参数,其数值大小影响探测器的时间分辨率与死时间。
衰减时间愈短,时间分辨率愈好。
4)发射光谱闪烁晶体的发射光谱应与相耦合的光电传感器的光谱响应曲线吻合。
例如:对于双碱光电阴极的光电倍增管,所期望的光谱范围为300～500nm,而光电二极管所要求的光谱范围则为400～900nm。
212几何特性1)晶体形状早期的PET探测器使用圆柱形晶体。
随着对PET系统的灵敏度要求越来越高,闪烁晶体的最佳形状变为长方体。
长方形晶体能使探测器尽可能紧密地排列成环形系统,可获得最高的探测效率。
2)晶体宽度晶体宽度是探测器空间分辨率的最具决定性的因素,减小晶体宽度可以最大限度地提高探测器的空间分辨率。
但随晶体宽度变窄,,由此又降低空间分辨率和灵敏度,因此,。
3)晶体长度提高轴向空间分辨率,,。
4)晶体深度511,其关系由下式给出[9]:ε=(1-exp(μh))2其中:μ;h为晶体深度,h越大,对511keVγ射线对的符合探测效率越高。
但BGO的光收集效率大体上与h/wl成反比(w为晶体宽度,l为晶体长度),因此,晶体深度也有一个最佳值。
3闪烁晶体的应用PET系统价格昂贵,限制了它在临床方面的应用。
实现低廉的PET系统的方法之一就是降低探测器的费用(探测器系统的费用占整个PET系统费用的60%以上)。
最近,日本滨松光子学株式会社把在高能物理实验中广泛使用的钨酸铅(PbWO4,又称PWO)晶体引入到PET系统(图2)中[10]。
8×8的PWO晶体阵列与位置灵敏型光电倍增管(PSPMT)相耦合,单个晶体的尺寸为γ射线与PWO晶体相互作用产生光子,这些光子传输6mm×6mm×20mm,其工作原理为:到PSPMT的光电阴极上,激励光电阴极发射出光电子,光电子被各倍增级倍增放大,最后经阳极输出。
阳极为由电阻回路组成的网状结构,通过相应的电路计算位置。
图3为用511keV的γ射线均匀照射3×3PWO/PSPMT探测器获得的闪烁图像。
9个闪烁晶体的图像充分分离,表明探测器的区分本领良好。
本实验室用最新研制出的LSO晶体设计了能探测深度信息的DOI(DepthofInteraction)探测器[11,12]。
该探测器由两层LSO晶体组成,上层晶体相对于下层晶体的位置在x和y 方向上都有半个晶体阵列单元的错位。
因每个晶体输出光的重心位置分布在PSPMT不同的位置上,所以,通过计算其重心位置,可在像平面上区别开每个晶体。
与PMT相比,雪崩光电二极管(APD)的增益(典型值一般为100)比较低。
但是,近年来,第5期刘华锋等:用于正电子发射断层成像的闪烁晶体479图2用于构造价廉PET系统的Fig.2PWO/PSPMTdetectorforlowsystem a———原理图;,L,/APD组合而。
如今,世界上许多大和究机构都在研究LSO/APD探测器[13,14],人们普遍认为,该组合将替代闪烁晶体/PMT组合成为PET的下一代探测技术。
4小结闪烁晶体的γ射线探测技术是PET迅速发展的前沿,新的技术和方法不断出现,且投入实际应用的时间越来越短。
闪烁晶体探测器不仅在PET领域得到Fig.3 Positioninghistogramofa3×3array广泛应用,在原子物理学、粒子物理学、天文学和材料ofPWOcrystalscoupledwithPSPMT检测等学科中也发挥着越来越大的作用。
近年来,有些科学家利用两个相向放置的探测器构成探测植物生理功能的成像系统[15],也有人利用它们构成探测脑瘤或乳腺癌的小型医学成像探测系统[16]。
可以预计,正电子成像技术的不断发展将对生命科学、材料科学等众多研究领域产生巨大的影响。
参考文献:[1]YamashitaT.DevelopmentofNewPosition2sensitiveDetectorsforPET[D].Tokyo:Universi tyofTokyo,1992.[2]MosesWW,DerenzoSE,BudingerTF.PETDetectorModulesBasedonNovelDetectorTechn ologies[J].Nucl图33×3PWO晶体阵列位置图480InstrumMethods,1994,A353:189～194.原子能科学技术第35卷[3]WrenER,GoodML,HandlerP.TheUseofPositronEmittingRadioisotopesforLocalizationfo rBrainTu2mors[J].Science,1951,113:525～527.[4]ChoZH,FrukhihMR.BismuthGerminateasaPotentialScintillationDetectorinPositronCam eras[J].JNuclMed,1977,18:840～844.[5]LempickiA,RandlesMH,WisniewskiD,etal.LuAlO3:CeandOtherAluminateScintillators[ J].IEEETransNuclSci,1995,42(2):280～285.[6]VanEijkCWE.DevelopmentofInorganicScintillators[J].NuclInstrumMethods,1997,A392 :285～290.[7]ZhuRenyuan.PrecisionCrystalCalorimetryinFutureHighEnergyCollides[J].IEEETransN uclSci,1997,44(2):468～476.[8]LecomteR,PepinC,RouleauD,etal.InvestigationofGSO,LSOandYSOScintillatorsUsingR everseAvalanchePhotodiodes[J].IEEETransNuclSci,1998,45(3):478～482.[9]CherrySR,ShaoY,TornaiMP,etal.CollectionofScintillationLightFromSmallBGOCrystals [J].IEEETransNuclSci,1995,42(4):1058～1063.[10]山下贵司1光子科学与产业国际双边研讨会论文集[C]1浙江,:[s.n.[11]刘华锋,鲍超,渡边光男,等1PET)～5681[12]LiuH,OmuraT,WatanabeM,etal.Developmentγ2rays[J].NuclIn2 strumMethods,2001,A459:182～[13]PichlerB,BoningGHighResolutionPETScannerBasedonLSO2APDSci,45(3):1298～1302.[14],etal.DesignStudiesofaHighResolutionPETDetectorUsingAPDArrays[J].NuclSci,2000,47(3):1051～1057.[15]KumeT,MatsuhashiS,ShimazuM,etal.UptakeandTransportofPositron2emittingTrace r(18F)inPlants[J].ApplRadiatIsot,1997,48(8):1035～1043.[16]TornaiMP,LevinCS,MacDonaldLR,etal.AMiniaturePhoswichDetectorforGamma2r ayLocalizationandBetaImaging[J].IEEETransNuclSci,1998,45(3):1166～1173. ScintillatorsforPositronEmissionTomographyLIUHua2feng,YEHua2jun,BAOChao (StateKeyLaboratoryofModernOpticalInstrumentation,ZhejiangUniversity,Hangzhou31 0027,China)Abstract:Thecharacteristicsofscintillator,suchashighlightoutput,shortdecayti meandexcel2lentstoppingpoweretc,arenecessaryforthedetectorinpositronemissiontomography(PET).T hecurrentstatusofscintillatordevelopmentaswellastheeffectsofscintillatorparametersonthe performanceofthePETsystemaredescribedinthepaper.Keywords:scintillators;detector;positronemissiontomography。
