正电子发射计算机断层扫描PET分析
- 格式:pps
- 大小:2.78 MB
- 文档页数:81

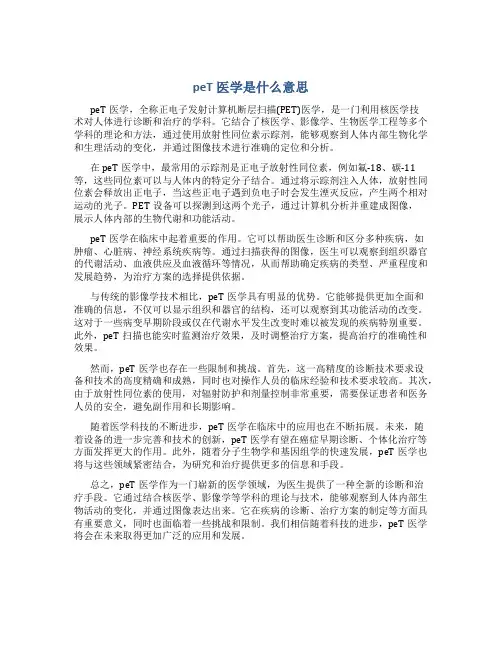

peT医学是什么意思peT医学,全称正电子发射计算机断层扫描(PET)医学,是一门利用核医学技术对人体进行诊断和治疗的学科。
它结合了核医学、影像学、生物医学工程等多个学科的理论和方法,通过使用放射性同位素示踪剂,能够观察到人体内部生物化学和生理活动的变化,并通过图像技术进行准确的定位和分析。
在peT医学中,最常用的示踪剂是正电子放射性同位素,例如氟-18、碳-11等,这些同位素可以与人体内的特定分子结合。
通过将示踪剂注入人体,放射性同位素会释放出正电子,当这些正电子遇到负电子时会发生湮灭反应,产生两个相对运动的光子。
PET设备可以探测到这两个光子,通过计算机分析并重建成图像,展示人体内部的生物代谢和功能活动。
peT医学在临床中起着重要的作用。
它可以帮助医生诊断和区分多种疾病,如肿瘤、心脏病、神经系统疾病等。
通过扫描获得的图像,医生可以观察到组织器官的代谢活动、血液供应及血液循环等情况,从而帮助确定疾病的类型、严重程度和发展趋势,为治疗方案的选择提供依据。
与传统的影像学技术相比,peT医学具有明显的优势。
它能够提供更加全面和准确的信息,不仅可以显示组织和器官的结构,还可以观察到其功能活动的改变。
这对于一些病变早期阶段或仅在代谢水平发生改变时难以被发现的疾病特别重要。
此外,peT扫描也能实时监测治疗效果,及时调整治疗方案,提高治疗的准确性和效果。
然而,peT医学也存在一些限制和挑战。
首先,这一高精度的诊断技术要求设备和技术的高度精确和成熟,同时也对操作人员的临床经验和技术要求较高。
其次,由于放射性同位素的使用,对辐射防护和剂量控制非常重要,需要保证患者和医务人员的安全,避免副作用和长期影响。
随着医学科技的不断进步,peT医学在临床中的应用也在不断拓展。
未来,随着设备的进一步完善和技术的创新,peT医学有望在癌症早期诊断、个体化治疗等方面发挥更大的作用。
此外,随着分子生物学和基因组学的快速发展,peT医学也将与这些领域紧密结合,为研究和治疗提供更多的信息和手段。

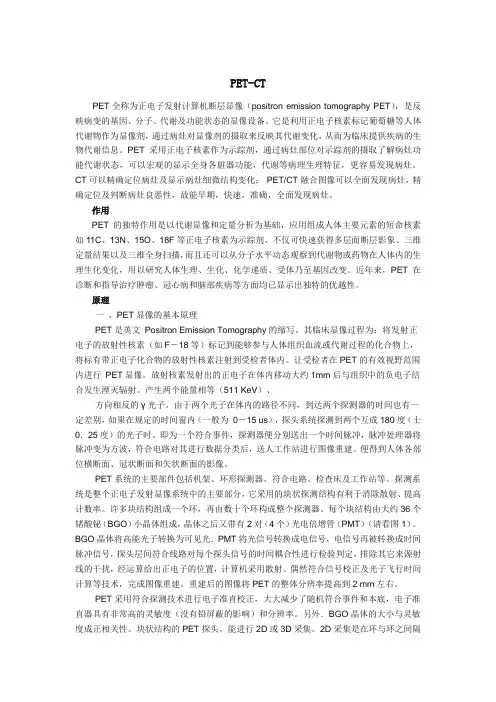

PET-CT的显像原理和临床应用1. PET-CT简介正电子发射断层扫描(Positron Emission Tomography,PET)结合计算机断层数字成像(Computerized Tomography,CT)成为PET-CT显像技术,它能够提供融合的代谢活性和解剖学信息,是一种重要的医学影像技术。
本文将介绍PET-CT的显像原理和临床应用。
2. PET-CT的显像原理PET显像原理基于正电子衰变。
当放射性同位素通过静脉注射进入体内后,它们会定位到特定的组织或器官,并发射高能正电子。
这些正电子会与周围的电子相遇,发生湮灭作用,产生两个相对运动的光子。
这两个光子按相反的方向飞行,并和PET探测器上的闪烁晶体相遇,产生闪光信号。
PET探测器能够检测到这些闪光信号,并通过计算机进行重建成像。
CT则提供了解剖学信息,帮助精确定位PET的结果。
3. PET-CT的临床应用3.1 肿瘤诊断和分期PET-CT显像技术在肿瘤诊断和分期中起着重要的作用。
由于PET显像能够检测到肿瘤细胞的代谢活性,它能够准确识别并定位肿瘤灶。
同时,CT提供了准确的解剖学信息,能够帮助医生判断肿瘤的大小和位置。
结合PET和CT的信息,可以实现更精确的肿瘤分期和评估。
3.2 心血管疾病评估PET-CT显像在心血管疾病的评估中也具有重要的作用。
PET可以检测心肌代谢活性和心脏血流,帮助医生评估心血管疾病的病情和预后。
CT可以提供解剖学信息,帮助医生判断心血管结构的异常。
结合PET和CT的信息,可以全面评估心血管疾病的情况。
3.3 脑部疾病诊断PET-CT显像技术在脑部疾病诊断中也被广泛应用。
PET可以检测脑组织的代谢活性、脑血流以及脑化学物质的分布情况,帮助医生评估脑部疾病的类型和程度。
CT提供了脑部解剖学信息,帮助医生定位病变。
结合PET和CT的信息,可以提高脑部疾病的诊断准确性。
3.4 癌症治疗监测PET-CT显像技术还可以用于癌症治疗的监测。

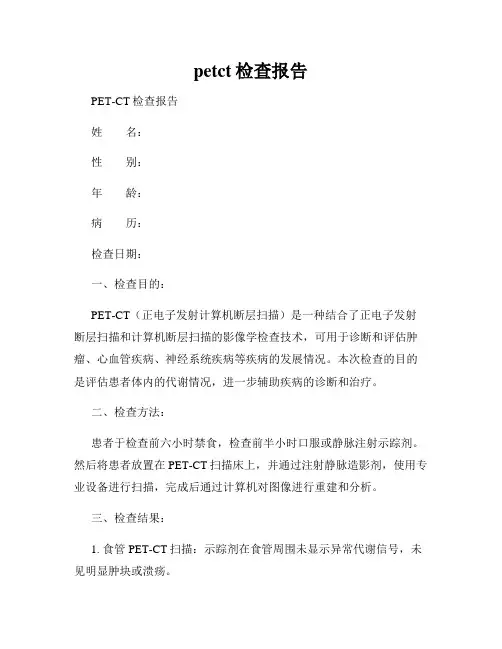

petct检查报告PET-CT检查报告姓名:性别:年龄:病历:检查日期:一、检查目的:PET-CT(正电子发射计算机断层扫描)是一种结合了正电子发射断层扫描和计算机断层扫描的影像学检查技术,可用于诊断和评估肿瘤、心血管疾病、神经系统疾病等疾病的发展情况。
本次检查的目的是评估患者体内的代谢情况,进一步辅助疾病的诊断和治疗。
二、检查方法:患者于检查前六小时禁食,检查前半小时口服或静脉注射示踪剂。
然后将患者放置在PET-CT扫描床上,并通过注射静脉造影剂,使用专业设备进行扫描,完成后通过计算机对图像进行重建和分析。
三、检查结果:1. 食管PET-CT扫描:示踪剂在食管周围未显示异常代谢信号,未见明显肿块或溃疡。
2. 肺部PET-CT扫描:示踪剂在肺部未发现异常代谢信号,未见肿块、结节或炎症病灶。
3. 肝脏PET-CT扫描:示踪剂在肝脏未显示异常代谢信号,未见明显异常结节或肿块。
4. 肾上腺PET-CT扫描:示踪剂在肾上腺未发现异常代谢信号,未见明显异常结节或肿块。
5. 骨PET-CT扫描:示踪剂在骨骼系统未显示异常代谢信号,未见明显异常骨质改变或转移灶。
四、诊断意见:根据本次PET-CT检查结果,未发现明显异常代谢信号或病灶,显示患者体内各器官功能和组织结构正常。
但本检查仅作为辅助诊断手段,建议结合临床症状和其他影像学检查结果进行综合判断。
五、注意事项:1. 患者应服从医嘱,按时参加复查和随访。
2. 若有异常症状出现,请及时就医并告知医生您的PET-CT检查结果。
3. 检查结果应由专业医生解读,患者不宜自行解读检查报告。
以上为PET-CT检查报告,仅供参考,具体诊断需结合临床医生的综合判断和其他检查结果。
如有疑问,请咨询负责医生。
谢谢!。

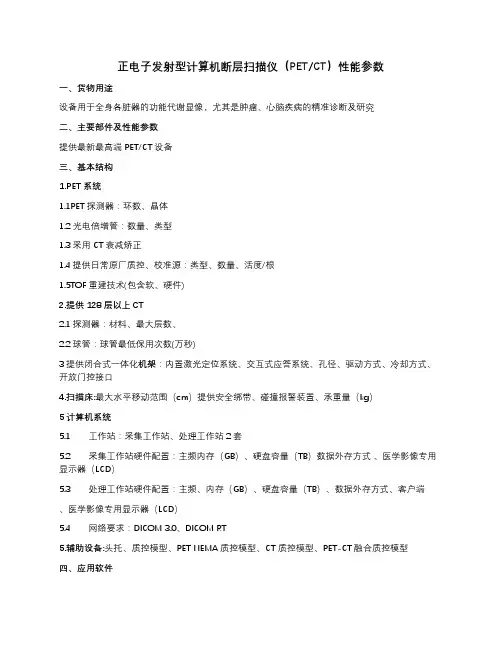

正电子发射型计算机断层扫描仪(PET/CT)性能参数一、货物用途设备用于全身各脏器的功能代谢显像,尤其是肿瘤、心脑疾病的精准诊断及研究二、主要部件及性能参数提供最新最高端PET/CT设备三、基本结构1.PET系统1.1PET探测器:环数、晶体1.2 光电倍增管:数量、类型1.3采用CT衰减矫正1.4提供日常原厂质控、校准源:类型、数量、活度/根1.5TOF重建技术(包含软、硬件)2.提供128层以上CT2.1探测器:材料、最大层数、2.2球管:球管最低保用次数(万秒)3提供闭合式一体化机架:内置激光定位系统、交互式应答系统、孔径、驱动方式、冷却方式、开放门控接口4.扫描床:最大水平移动范围(cm)提供安全绑带、碰撞报警装置、承重量(kg)5计算机系统5.1 工作站:采集工作站、处理工作站2套5.2 采集工作站硬件配置:主频内存(GB)、硬盘容量(TB)数据外存方式、医学影像专用显示器(LCD)5.3 处理工作站硬件配置:主频、内存(GB)、硬盘容量(TB)、数据外存方式、客户端、医学影像专用显示器(LCD)5.4 网络要求:DICOM 3.0、DICOM RT5.辅助设备:头托、质控模型、PET NEMA质控模型、CT质控模型、PET-CT融合质控模型四、应用软件1 PET应用软件1.1 图像采集软件(包含静态, 动态, 门控, 3D,List mode, 脑,心脏专用等)1.2 图像处理(重建)软件1.3 图像显示软件1.4 定量分析软件(SUV,VOI)1.5 校正软件1.6 质量控制软件1.7 NEMA测试软件1.8 3D迭代重建软件1.9 肿瘤疗效评估软件1.10 其他软件2 CT应用软件2.1 图像采集软件2.2 图像处理(重建)软件2.3 图像显示软件2.4 图像分析软件2.5 校正软件2.6 质量控制软件2.7 辐射剂量计算软件2.8 低剂量软件2.9 放疗模拟定位和放疗计划2.10 自动剂量调节软件2.11 其他软件3 PET/CT应用软件3.1 同机图像融合软件3.2 异机图像融合软件3.3 图像处理软件3.4 图像显示软件3.5 图像分析软件3.6 校正软件3.7 质量控制软件3.8 图像传输软件3.9 其他软件五、辅助配件1.高压注射器2台2.中文报告系统1套3.激光打印机1套4.放疗定位灯1台5.PET入墙注射防护台6.自动注射系统7.辐射防护用品7.1 钨合金药物分装翻转防护罐1个(30ml)7.2 注射器钨合金防护套(3cc和5cc规格)各1套7.3药物转运防护罐7.4正电子药物使用废物桶7.5个人防护:铅眼镜(平光、近视300、近视500度)、柔软性铅背心、铅帽、铅围脖四件为1套、共3套(0.5mmPb)7.6 数字化辐射剂量监测系统(需涵盖整个PET/CT楼放射工作场所及周边环境)1套8.阅片电脑+竖屏6套。

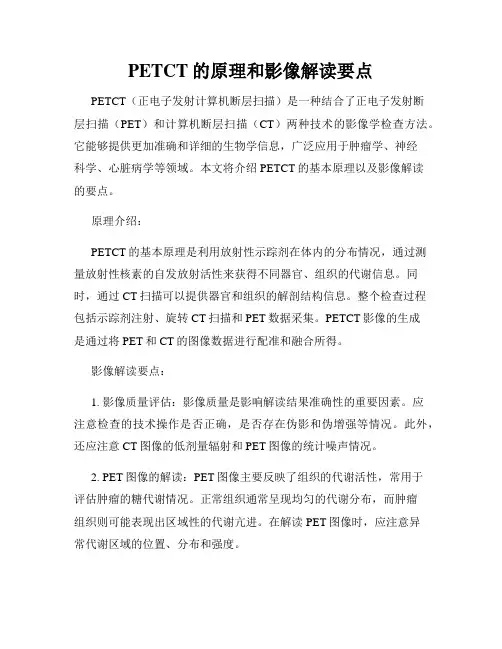

PETCT的原理和影像解读要点PETCT(正电子发射计算机断层扫描)是一种结合了正电子发射断层扫描(PET)和计算机断层扫描(CT)两种技术的影像学检查方法。
它能够提供更加准确和详细的生物学信息,广泛应用于肿瘤学、神经科学、心脏病学等领域。
本文将介绍PETCT的基本原理以及影像解读的要点。
原理介绍:PETCT的基本原理是利用放射性示踪剂在体内的分布情况,通过测量放射性核素的自发放射活性来获得不同器官、组织的代谢信息。
同时,通过CT扫描可以提供器官和组织的解剖结构信息。
整个检查过程包括示踪剂注射、旋转CT扫描和PET数据采集。
PETCT影像的生成是通过将PET和CT的图像数据进行配准和融合所得。
影像解读要点:1. 影像质量评估:影像质量是影响解读结果准确性的重要因素。
应注意检查的技术操作是否正确,是否存在伪影和伪增强等情况。
此外,还应注意CT图像的低剂量辐射和PET图像的统计噪声情况。
2. PET图像的解读:PET图像主要反映了组织的代谢活性,常用于评估肿瘤的糖代谢情况。
正常组织通常呈现均匀的代谢分布,而肿瘤组织则可能表现出区域性的代谢亢进。
在解读PET图像时,应注意异常代谢区域的位置、分布和强度。
3. CT图像的解读:CT图像提供了组织的解剖结构信息,在解读时应注意各组织器官的形态、密度和血管分布等情况。
肿瘤通常表现为异常的结构形态、不规则的边界和密度异常。
4. PETCT图像的融合解读:PETCT图像将PET和CT的信息融合在一起,能够提供更加全面和准确的诊断信息。
在融合解读时,应注意PET和CT的图像对应关系,结合PET和CT的特点进行分析,进一步提高对疾病的诊断能力。
总结:PETCT作为一种先进的影像学检查技术,具有较高的生物学分辨率和解剖学分辨率,对于肿瘤等疾病的诊断和治疗起着重要作用。
通过准确评估影像质量,结合PET和CT图像的解读要点,可以更加准确地判断异常区域的代谢和解剖学改变,为临床诊断提供有力支持。

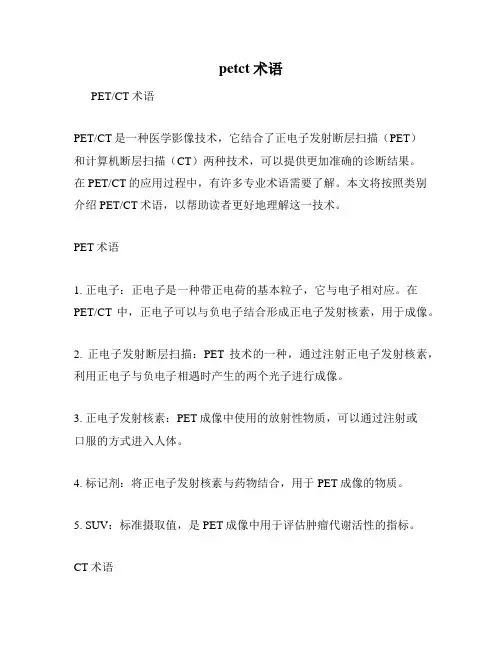

petct术语PET/CT术语PET/CT是一种医学影像技术,它结合了正电子发射断层扫描(PET)和计算机断层扫描(CT)两种技术,可以提供更加准确的诊断结果。
在PET/CT的应用过程中,有许多专业术语需要了解。
本文将按照类别介绍PET/CT术语,以帮助读者更好地理解这一技术。
PET术语1. 正电子:正电子是一种带正电荷的基本粒子,它与电子相对应。
在PET/CT中,正电子可以与负电子结合形成正电子发射核素,用于成像。
2. 正电子发射断层扫描:PET技术的一种,通过注射正电子发射核素,利用正电子与负电子相遇时产生的两个光子进行成像。
3. 正电子发射核素:PET成像中使用的放射性物质,可以通过注射或口服的方式进入人体。
4. 标记剂:将正电子发射核素与药物结合,用于PET成像的物质。
5. SUV:标准摄取值,是PET成像中用于评估肿瘤代谢活性的指标。
CT术语1. 计算机断层扫描:CT技术的一种,通过旋转X射线管和探测器,获取人体内部的断层图像。
2. 螺旋CT:一种高速计算机断层扫描技术,可以在短时间内获取更多的图像信息。
3. 造影剂:用于CT成像的物质,可以通过静脉注射或口服的方式进入人体。
4. CT值:计算机断层扫描中用于评估组织密度的指标。
PET/CT术语1. PET/CT融合图像:将PET和CT图像进行融合,可以提供更加准确的诊断结果。
2. PET/CT检查:一种结合了PET和CT技术的医学影像检查,可以用于诊断肿瘤、心血管疾病等疾病。
3. PET/CT报告:PET/CT检查结果的书面报告,包括图像和诊断结论。
4. PET/CT诊断:通过PET/CT检查得出的诊断结果,可以帮助医生制定治疗方案。
总结PET/CT技术是一种结合了PET和CT技术的医学影像技术,可以提供更加准确的诊断结果。
在PET/CT的应用过程中,有许多专业术语需要了解。
本文按照类别介绍了PET/CT术语,希望能够帮助读者更好地理解这一技术。
医学成像中的PET和SPECT技术原理医学成像是现代医疗领域不可或缺的一部分,它可以帮助医生了解患者的疾病状况,做出正确的诊断和治疗方案。
PET和SPECT技术是两种常见的分子影像技术,本文将详细介绍它们的原理及应用。
PET技术(正电子发射断层扫描技术)PET技术是一种分子影像技术,其原理基于放射性同位素的物理性质。
在PET过程中,放射性示踪剂被注入到患者体内,示踪剂会与特定的生物分子结合。
然后,PET扫描器会检测到这些示踪剂放出的正电子,从而生成3D图像。
PET扫描器由环形探测器和计算机控制系统组成。
环形探测器检测到正电子发出的伽马射线,并记录下它们的位置信息。
计算机根据这些信息生成3D图像,用来显示患者体内放射性同位素的分布情况。
PET技术广泛应用于肿瘤学、神经学、心血管学和药理学等领域。
在肿瘤学中,PET技术被用来检测和定位肿瘤,评估治疗的效果。
在神经学中,PET技术被用来研究大脑的生理和病理过程。
在心血管学中,PET技术被用来评估心脏的功能和代谢情况。
在药理学中,PET技术被用来研究新药分子的药代动力学。
SPECT技术(单光子发射计算机断层扫描技术)SPECT技术是另一种分子影像技术,其原理与PET类似。
在SPECT过程中,放射性示踪剂被注入到患者体内,示踪剂会与特定的生物分子结合。
然后,患者会被置于旋转的探测器上,探测器会记录下放射性示踪剂发出的光子,从而生成3D图像。
与PET技术不同的是,SPECT技术使用的是放射性同位素的伽马射线而不是正电子。
这意味着SPECT技术所使用的放射性同位素的选择范围更广,应用更为灵活。
SPECT技术广泛应用于心血管、神经和骨骼系统疾病的诊断中。
在心血管学中,SPECT技术被用来评估心肌缺血和心肌梗死。
在神经学中,SPECT技术被用来诊断帕金森病和癫痫等疾病。
在骨骼系统中,SPECT技术被用来评估骨折、骨转移和骨肿瘤等疾病。
总结PET和SPECT技术是两种常见的分子影像技术,它们在医疗领域中应用广泛。

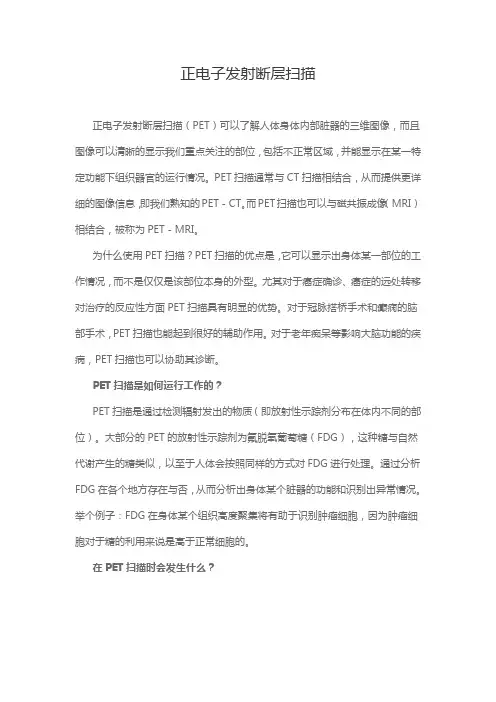

正电子发射断层扫描正电子发射断层扫描(PET)可以了解人体身体内部脏器的三维图像,而且图像可以清晰的显示我们重点关注的部位,包括不正常区域,并能显示在某一特定功能下组织器官的运行情况。
PET扫描通常与CT扫描相结合,从而提供更详细的图像信息,即我们熟知的PET-CT。
而PET扫描也可以与磁共振成像(MRI)相结合,被称为PET-MRI。
为什么使用PET扫描?PET扫描的优点是,它可以显示出身体某一部位的工作情况,而不是仅仅是该部位本身的外型。
尤其对于癌症确诊、癌症的远处转移对治疗的反应性方面PET扫描具有明显的优势。
对于冠脉搭桥手术和癫痫的脑部手术,PET扫描也能起到很好的辅助作用。
对于老年痴呆等影响大脑功能的疾病,PET扫描也可以协助其诊断。
PET扫描是如何运行工作的?PET扫描是通过检测辐射发出的物质(即放射性示踪剂分布在体内不同的部位)。
大部分的PET的放射性示踪剂为氟脱氧葡萄糖(FDG),这种糖与自然代谢产生的糖类似,以至于人体会按照同样的方式对FDG进行处理。
通过分析FDG在各个地方存在与否,从而分析出身体某个脏器的功能和识别出异常情况。
举个例子:FDG在身体某个组织高度聚集将有助于识别肿瘤细胞,因为肿瘤细胞对于糖的利用来说是高于正常细胞的。
在PET扫描时会发生什么?PET扫描一般在门诊进行,这就意味着你不用在医院过夜。
很重要的是,你必须按时到达你检查的地方,因为放射性示踪剂的有效期很短,如果迟到,你就只能放弃检查了。
准备工作你的预约信里会提到在你准备扫描前的一切注意事项。
六小时前禁食,可食用流质,但最好只是饮水。
预约后24小时尽量避免剧烈运动。
扫描的时候最好穿着宽松舒适的衣服,有的时候医院会要求你更换成病员服再进行扫描。
尽量避免穿戴首饰和含有金属的衣物(比如:拉链),如果穿戴上诉衣物在PET扫描的时候应先脱去。
放射性示踪剂的注射在扫描前,放射性示踪剂会从你手臂或手的静脉内注入,大约一个小时后,它将会被你身体内的细胞所吸收。
petct原理PETCT原理。
PETCT(Positron Emission Tomography Computed Tomography)是一种结合了正电子发射断层扫描(PET)和计算机断层扫描(CT)的医学成像技术,它能够提供生物学和解剖学信息的融合。
PETCT技术在临床诊断和疾病治疗中起着重要作用,本文将介绍PETCT的原理及其在临床应用中的重要性。
PETCT技术的原理是基于正电子发射断层扫描和计算机断层扫描的结合。
正电子发射断层扫描利用正电子放射性同位素标记的生物分子(如葡萄糖)来研究生物体内的代谢活动。
当这些放射性同位素与生物体内的代谢活动结合时,会发出正电子,并与体内的电子相遇产生两个伽马射线,PET仪器可以探测到这两个伽马射线的位置,从而得到关于代谢活动的信息。
而计算机断层扫描则利用X射线来获取生物体内的解剖结构信息。
通过结合这两种成像技术,PETCT能够提供生物学和解剖学信息的融合,为医生提供更加全面和准确的诊断信息。
在临床应用中,PETCT技术具有重要的意义。
首先,PETCT可以提供更加准确的肿瘤诊断和分期。
由于PETCT能够同时提供肿瘤的代谢活动和解剖结构信息,医生可以更加全面地了解肿瘤的生长情况和转移情况,从而制定更加有效的治疗方案。
其次,PETCT可以评估治疗效果。
通过对治疗前后的PETCT图像进行对比,医生可以直观地了解治疗的效果,从而及时调整治疗方案。
此外,PETCT还可以用于心血管疾病、神经系统疾病等的诊断和治疗监测,为临床医生提供更加全面和准确的影像学信息。
总之,PETCT技术的原理是基于正电子发射断层扫描和计算机断层扫描的结合,能够提供生物学和解剖学信息的融合。
在临床应用中,PETCT技术具有重要的意义,能够提供更加全面和准确的诊断信息,为临床医生的诊断和治疗提供重要的帮助。
随着医学影像技术的不断发展,相信PETCT技术在未来会有更加广阔的应用前景。
正电子发射计算机断层扫描
PET
Positron Emission Tomography •Positron : The antiparticle of the electron.
Also called antielectron
•阳电子:电子的反粒子也作antielectron •posi(tive) (elec)tron
PET
PET-CT图示
PET
PET-CT图示
PET
PET-CT图示
PET
PET-CT图示
PET
PET-CT图示
PET
PET-CT图示
PET
要点
•PET的发展
•PET的物理基础•PET的结构与数据采集•PET的2D和3D采集模式•PET影像的重建•PET显像特点
•PET的临床应用
PET简介
•PET是核医学发展的一项新技术,代表了当代最先进的无创伤性高品质影像诊断的新技术,是高水平核医学诊断的标志。
主要被用来确定癌症的发生与发展、神经系统的状况及心血管方面的疾病。
•使用PET造影,需在病人身上注射放射性药物,放射性药物在病人体内释出讯号,而被体外的PET扫瞄仪所接收,继而形成影像,可显现出器官或组织(如肿瘤)的化学变化,指出某部位的新陈代谢异于常态的程度。
PET的发展
•20世纪20年代物理学家就从理论上推断有带正电荷的正电子存在。
•20世纪30年代开始对放射性核素的物理、化学性能进行了深入研究,发现了它们在生物学和医学领域的应用价值。
•1953年Dr. Brownell和Dr. Sweet研制了用于脑正电子显像的PET显像仪
•60年代末出现了第一代商品化PET扫描仪,可进行断层面显像
PET的发展
•1976年由Dr. Phelps和Dr. Hoffman设计,由ORTEC
公司组装生产了第一台用于临床的商品化的PET
•20世纪80年代更多公司投入了PET研制,岛津(Shimadzu,1980)、CTI公司(1983)、西门子公司(Siemens,1986)、通用电气公司(GE,1989)、日立公司(Hitachi,1989)和ADAC公司(1989)
•PET系统已日趋成熟,许多新技术用于PET产品,如:采用了BGO和LSO晶体的探测器、引用了数字化正电子符合技术、切割晶体的探测器模块等,使PET系统的分辨率小于4mm。
1964年环状头部PET
2001年GE DISCOVERY-LS PET
PET的物理基础
•正电子放射性核素通常为富质子的核素,它们衰变时会发射正电子。
原子核中的质子释放正电子和中微子并衰变为中子:
•正电子的质量与电子相等,电量与电子的电量相同,只是符号相反。
通常正电子(β+)衰变都发生于人工放射性核素。
正电子湮灭•正电子湮灭前在人体组
织内行进1-3mm
•湮灭作用产生:
–能量(光子是
511KeV)
–动量
•同时产生互成180度的511 keV的伽玛光子。
正电子湮灭
PET影像的设备
正电子核素设备正电子示踪计设备PET 影像获取回旋加速器放化标记设备PET 影像系统
正电子药物
•由于C、N、O是人体组成的基本元素,而F的生理行为类似于H,故应用11C、13N、15O、18F等正电子核素标记人体的生理物质如糖、氨基酸和脂肪,可在不影响内环境平衡的生理条件下,获得某一正常组织或病灶的放射性分布(形态显示)、放射性标记药物浓集速率、局部葡萄糖氨基酸和脂肪代谢、血流灌注、受体的亲和常数、氧利用率以及其他许多活体生理参数等,藉此显示的形态和功能参数,以研究和诊断人体内的病理生理异常与疾病,它较之传统的解剖结构现象更深入更全面,可更早期地发现病变。
正电子药物
PET影像分辨率的极限
•正电子湮灭作用过程中粒子的动量的变化会导致511 keV光子在探测野中产生约4‰弧度的不确定性偏离。
•对探测环横断面视野直径为70cm的PET,会导致2-3mm的位置不确定性。
•这一微小偏差,以及正电子发射位置与湮灭辐射的发生点之间存在微小间距,使PET的分辨率有一极限值制约。
•对大视野(FOV)PET而言,最高分辨率约为3-4mm。
PET影像分辨率的极限
PET(人体)影像分辨率的极限约为:~2mm
PET的结构
PET的数据采集
•正电子湮灭作用产生的湮灭γ光子同时击中探测器环上对称位置上的两个探测器。
•每个探测器接收到γ光子后产生一个定时脉冲,这些定时脉冲分别输入符合线路进行符合甄别,挑选真符合事件
•符合线路设置了一个时间常数很小的时间窗(通常≤15ns),同时落入时间窗的定时脉冲被认为是同一个正电子湮灭事件中产生的γ光子对,从而被符合电路记录。
时间窗排除了很多散射光子的进入。
PET的数据采集
符合探测原理
●符合探测技术能在符合电路的时间分辨范围内,检测同时发
生的放射性事件。
●利用符合探测技术可以进行正电子放射性核素示踪成像。
●使用符合探测技术,起到电子准直作用,大大减少随机符合
事件和本底的同时提高了探测灵敏度。
符合探测原理
PET的电子准直
PET的电子准直
●湮灭γ光子对只有在两个互成180º的探测器的FOV立体角内才能被探测。
●利用湮灭辐射的特点和两个相对探测器的符合来确定闪烁事件位置和时间的方法称电子准直。
PET电子准直的特点
•电子准直是PET的一大特点,它省去了沉重的铅
制准直器,改进了点响应函数的灵敏度和均匀性。
•不再因准直器的使用损失了很大部分探测效率。
•避免了准直器对分辨率和均匀性不利的影响。
•利用了一部分被准直器挡住的γ光子,极大地提高了探测灵敏度。
就2D采集模式而言,PET的灵敏度比SPECT高10倍以上。
•使用铅准直器的SPECT系统分辨率为8-16mm,而电子准直的PET系统分辨率为3-8mm。
PET的探测环
X-Y平面为PET的
横断面,与探测
环平面平行。
Z轴是PET的长轴,
与探测环平面垂
直。
PET的探测环
PET的探测环
•PET的探头是由若干探测器环排列组成,探测器环的多少决定了PET轴向视野的大小和断层面的多少。
轴向断层数=(环数*2)-1
•PET的轴向视野是指,与探测器环平面垂直的PET
长轴范围内可探测真符合事件的最大长度。
•探测器环越多的探头的轴向视野越大,一次扫描
可获得的断层面也越多。
•探测器由晶体、光电倍增管和相关电子线路组成,许多探测器紧密排列在探测器环周上。
探测器要求
•探测器必须有高探测效率。
•探测器必须有短符合分辨时间。
•探测器应有高空间分辨率。
探测器空间分辨率主要取决晶体材料及尺寸大小,光电倍增管的多少。
•探测器应有高可靠性和稳定性。
光电倍增管的性能会直接影响探测器的可靠性和稳定性,闪烁晶体是探测器质量的关键。
PET断层图像
PET三维重建图像
PET的2D和3D采集模式*2D采集时探头环与环
之间放置栅隔(septa)。
*栅隔由铅或钨等重金
属屏蔽材料制成,防止
错环符合事件发生。
*3D采集收进环间栅隔,
系统会记录探测器之间
任何组合的符合事件。
*屏蔽栅隔的存在减少随机和散射符合计数(<10%)。
*移取栅隔使随机和散射计数所占比例增大(>30%)。
PET 的2D 和3D 采集模式
2D 采集3D 采集
信噪比高,随机符合和散射符合计数较小(<10%)随机符合和散射符合计数较高(>35%)
图像校正和图像重建简单,定量处理准确图像校正和图像重建复杂,定量精度很差轴向FOV 均匀性较好轴向FOV 均匀性较差灵敏度较低,采集时间较长灵敏度较高,节省采集时间
3D采集必须解决的问题
*图像无法以2D层面形式叠加,必须以3D体积重建*斜截面投影不完全,无法获得完整的3D体积图形
完全3D重建
二步重建算法(二次投影):
*2D平面重建
*通过前向投影获得斜截面视图
*完成投影平面的3D重建
3D采集的重组方式
转换3D数据为一组2D正弦图
*可用2D重建方法重建3D数据
*加速3D重建时间
*可将2D迭代算法用于3D重建
3D采集的一些问题
PET采集时在AFOV边缘,LOR变稀疏,灵敏度下降。
3D采集时情况更为严重得多,这给全身扫描带来问题。
LOR--获得符合数据的一对探测器之间的连线称投影线,或称响应线
3D采集的一些问题
PET多FOV采集时的层面重叠:
*PET的2D采集的LOR数据在FOV的边缘线性变坏,均匀性变差
*在进行多FOV采集时需将边缘层面适当重叠
*3D采集时FOV边缘变坏更严重,需将更多边缘层
面重叠
3D采集的一些问题
3D全身扫描除了散射和随机符合计数外,还包括轴向视野(AFOV)外的放射性计数,这些计数的掺入严重影响3D全身影像。
PET的2D和3D采集模式
•2D采集可获得高精度定量分析数据
•3D全身扫描必须进行重叠结论
•2D采集适合肿瘤探测和全身扫描,适合精确定
量分析
•3D采集适合神经系统、脑扫描
•有条件尽量选择具备2D和3D采集功能的设备
