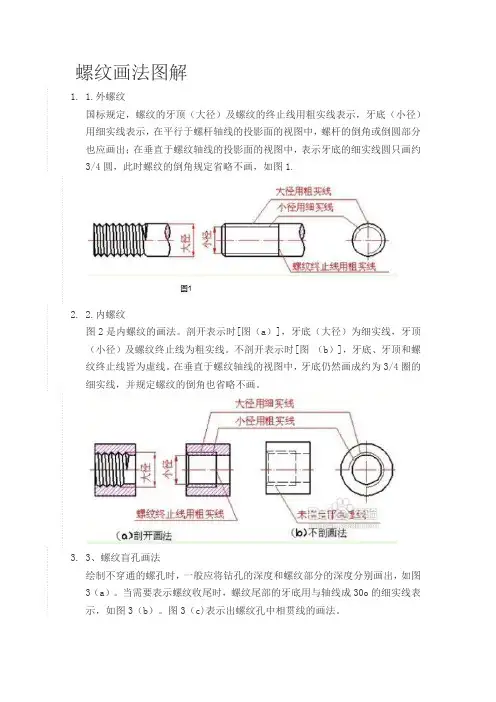

螺纹画法图解
1.1.外螺纹
国标规定，螺纹的牙顶（大径）及螺纹的终止线用粗实线表示，牙底（小径）用细实线表示，在平行于螺杆轴线的投影面的视图中，螺杆的倒角或倒圆部分也应画出；在垂直于螺纹轴线的投影面的视图中，表示牙底的细实线圆只画约3/4圆，此时螺纹的倒角规定省略不画，如图1.
2.2.内螺纹
图2是内螺纹的画法。
剖开表示时[图（a）]，牙底（大径）为细实线，牙顶（小径）及螺纹终止线为粗实线。
不剖开表示时[图（b）]，牙底、牙顶和螺纹终止线皆为虚线。
在垂直于螺纹轴线的视图中，牙底仍然画成约为3/4圈的细实线，并规定螺纹的倒角也省略不画。
3.3、螺纹盲孔画法
绘制不穿通的螺孔时，一般应将钻孔的深度和螺纹部分的深度分别画出，如图3（a）。
当需要表示螺纹收尾时，螺纹尾部的牙底用与轴线成30o的细实线表示，如图3（b）。
图3（c)表示出螺纹孔中相贯线的画法。
4.4、内、外螺纹连接的画法
如图4表示装配在一起的内、外螺纹连接的画法。
国标规定，在剖视图中表示螺纹连接时，其旋合部分应按外螺纹的画法表示，非旋合部分仍按各自的画法表示。
5. 5
5、非标准螺纹的画法
画非标准牙型的螺纹时，应画出螺纹牙型，并标注出所需的尺寸及有关要求，如图5。
螺纹标注：：。

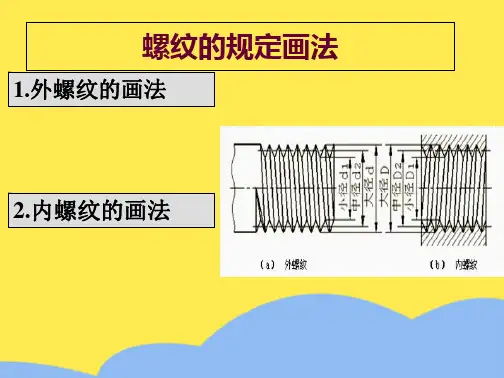

螺纹的规定画法
★牙顶用粗实线表示(外螺纹的大径线，内螺纹的小径线)。
★牙底用细实线表示(外螺纹的小径线，内螺纹的大径线)。
★在投影为圆的视图上，表示牙底的细实线圆只画约3/4圈。
★螺纹终止线用粗实线表示。
★不论是内螺纹还是外螺纹，其剖视图或断面图上的剖面线都必须画到粗实线。
★当需要表示螺纹收尾时，螺尾部分的牙底线与轴线成30°。
不穿通螺纹孔的画法:
钻
孔
118°
.
5
D 攻
丝
容易出错的地方
120°
C2
⒊螺纹局部结构的画法与标注
⑴倒角
⑵退刀槽
⑶螺尾
C2
C2
与轴线成30°
螺尾
只在有要求时才画，不需标注。
b。
管螺纹的画法和标注一、管螺纹的画法管螺纹是一种常见的螺纹连接方式，广泛应用于机械设备和管道系统中。
在设计和制造过程中，正确地绘制和标注管螺纹是非常重要的。
下面将介绍管螺纹的画法和标注方法。
1. 选择合适的绘图工具和材料。
绘制管螺纹可以使用CAD软件或手绘方式，根据实际情况选择合适的工具。
绘图材料可以使用绘图纸或者专用的绘图板。
2. 绘制基准线。
首先，在绘图纸上画一条水平的基准线，作为管螺纹的参考线。
基准线的长度应该足够长，以容纳螺纹的长度。
3. 绘制螺纹的截面图。
根据螺纹的规格和标准，绘制螺纹的截面图。
通常情况下，螺纹的截面图是一个三角形，可以根据螺纹的规格确定三角形的尺寸。
4. 绘制螺纹的起始点和终止点。
根据螺纹的规格和标准，在截面图上标出螺纹的起始点和终止点。
起始点和终止点应该与基准线垂直，并且在螺纹的两侧。
5. 绘制螺纹的线型。
根据螺纹的规格和标准，绘制螺纹的线型。
螺纹的线型通常是斜线，可以根据螺纹的规格确定斜线的角度和间距。
6. 标注螺纹的规格和参数。
在绘图中，标注螺纹的规格和参数是非常重要的。
通常情况下，螺纹的规格包括螺距、螺纹类型和螺纹直径。
标注螺纹的规格和参数可以使用文字或符号。
二、管螺纹的标注方法在绘制管螺纹图纸的同时，正确地标注螺纹的规格和参数也是非常重要的。
下面将介绍管螺纹的标注方法。
1. 标注螺距。
螺距是管螺纹的重要参数，表示螺纹每一圈的进给量。
在绘图中，可以使用符号“P”表示螺距，并标注在螺纹的一侧。
2. 标注螺纹类型。
螺纹的类型包括内螺纹和外螺纹，可以使用符号“G”表示内螺纹，使用符号“R”表示外螺纹，并标注在螺纹的一侧。
3. 标注螺纹直径。
螺纹的直径是管螺纹的重要参数，表示螺纹的最大外径或最小内径。
在绘图中，可以使用符号“D”表示螺纹直径，并标注在螺纹的一侧。
4. 标注螺纹的方向。
螺纹的方向是管螺纹的重要属性，表示螺纹的旋转方向。
在绘图中，可以使用符号“S”表示顺时针方向，使用符号“Z”表示逆时针方向，并标注在螺纹的一侧。
罗纹的暗示法和标注之青柳念文创作罗纹若按真实投影作图，比较费事.为了简化作图，国家尺度《机械制图》GB/T4459.1—1995规定了罗纹的暗示法.按此暗示法作图并加以标注，就可以清楚地暗示罗纹的类型、规格和尺寸.(一)罗纹的暗示法1、外罗纹的暗示法(图9-8)图9-8 外罗纹的暗示法(1)外罗纹不管其牙型如何，罗纹牙顶圆的投影用粗实线暗示；牙底圆的投影用细实线暗示，在螺杆的倒角或倒圆部分也应画出.画图时小径尺寸可近似地取d l≈0.85d.(2)有效罗纹的终止界限(简称罗纹终止线)在视图中用粗实线暗示；在剖视图中则按图9-8b主视图的画法(即终止线只画罗纹牙型高的一小段)，剖面线必须画到暗示牙顶圆投影的粗实线为止.(3)在垂直于罗纹轴线的投影面的视图(即投影为圆的视图)中，暗示牙底圆的细实线只画约3/4圈(空出约1/4圈的位置不作规定)，此时螺杆上的倒角投影不该画出.2．内罗纹的暗示法(图9-9、图9-10)图9-9 内罗纹的暗示法(1)内罗纹不管其牙型如何，在剖视图中，罗纹牙顶圆的投影用粗实线暗示，牙底圆的投影用细实线暗示.罗纹终止线用粗实线暗示.剖面线应画到暗示牙顶圆投影的粗实线为止.(2)在投影为圆的视图中，暗示牙底圆的细实线只画约3/4圈，此时螺孔上的倒角投影不该画出.(3)绘制不穿通的螺孔时，一般应将钻孔深度与罗纹部分的深度分别画出.(4)当罗纹为不成见时，其所有图线用虚线绘制，如图9-10所示.3、内、外罗纹毗连的暗示法(图9-11)内、外罗纹毗连，一般用剖视图暗示.此时，它们的旋合部分应按外罗纹的画法绘制，其余部分仍按各自的画法暗示.画图时必须注意，暗示外罗纹牙顶圆投影的粗实线、牙底圆投影的细实线，必须分别与暗示内罗纹牙底圆投影的细实线、牙顶圆投影的粗实线对齐.这与倒角大小无关，它标明内、外罗纹具有相同的大径和相同的小径.按规定，当实心螺杆通过轴线剖切时按不剖处理，如图9-11a所示. 图9-10 不成见罗纹的暗示法图9-11 内、外罗纹毗连的暗示法4、罗纹牙型暗示法罗纹牙型一般在图形中不暗示，当需要暗示或暗示非尺度罗纹(如方牙罗纹)时，可按图9-12、图9-13的形式绘制，既可在剖视图中暗示几个牙型，也可用部分放大图暗示.图9-12 罗纹牙型暗示法5、罗纹暗示法的其他规定(1)部分螺孔的暗示法零件上有时会遇到如图9-13所示的部分螺孔.在垂直于罗纹轴线的投影面的视图(如图9-13左视图)中，暗示牙底圆的细实线也应适当地空出一段间隔.(2)螺尾的暗示法加工部分长度的内、外罗纹，由于刀具邻近罗纹加工终止时要退离工件，出现吃刀深度渐浅的部分，称为螺尾.画罗纹一般不暗示螺尾.当需要暗示时，罗纹尾部的牙底圆的投影用与轴线成30°角的细实线暗示，如图9-14所示.图9-13 部分螺孔的暗示法图9-14 螺尾的暗示法从图9-14中可以看出，罗纹终止线其实不画在螺尾结尾，而是画在有效罗纹终止处.图样中所标注的罗纹长度ι(L)，均指不包含螺尾在内的有效罗纹长度.(3)螺孔相贯线的暗示法螺孔与螺孔、螺孔与光孔相交时，只在牙顶圆投影处画一条相贯线，如图9-15所示.图9-15 螺孔相贯线的暗示法(4)圆锥罗纹的暗示法罗纹和圆锥内罗纹的暗示法如图9-16所示，在垂直于轴线的投影面的视图中，左视图上按罗纹的大端绘制；右视图上按罗纹的小图9-16 圆锥罗纹的暗示法(二)罗纹的标注由于各种罗纹的暗示法都是相同的，因此国家尺度规定尺度罗纹用规定的标识表记标帜标注，并标注在罗纹的公称直径的尺寸线或其引出线上，以区别分歧种类的罗纹.各种罗纹的标注方法和示例分述如下：1、普通罗纹的标注普通罗纹的完整标识表记标帜，由罗纹代号、罗纹公差带代号和罗纹旋合长度代号三部分组成.详细的标识表记标帜格式是：(1)罗纹代号普通罗纹的牙型符号用“M”暗示.粗牙普通罗纹的罗纹代号用牙型符号M和公称直径(大径)暗示(不标注螺距)，例如M16；细牙普通罗纹用牙型符号M和“公称直径X螺距”暗示，例如M16*1.5；右旋罗纹为常常使用罗纹，不标注旋向；左旋罗纹需在尺寸规格之后加“LH”，例如M16*1LH.(2)罗纹公差带代号罗纹公差带代号包含中径公差带代号和顶径公差带代号.它由暗示其大小的公差等级数字和暗示其位置的基本偏差的字母(内罗纹用大写字母，外罗纹用小写字母)组成，例如6H、6g.如果中径公差带代号和顶径公差带代号分歧，则分别注出代号，其中径公差带代号在前，顶径公差带代号在后，如M10—5g6g；如果中径和顶径公差带相同，则只注一个代号，如M10*1—6H.内、外罗纹旋合成罗纹副时，其配合公差带代号用斜线分开，左边暗示内罗纹公差带代号，右边暗示外罗纹公差带代号，例如M10—6H/6g.(3)旋合长度代号国标对普通罗纹的旋合长度，规定为短(S)、中(N)、长(L)三组.罗纹的精度分为紧密、中等和粗糙三级.罗纹的旋合长度和精度等级分歧，对应的公差带代号也纷歧样.在一般情况下不标注罗纹的旋合长度，其罗纹公差带按中等旋合长度(N)确定；需要时在罗纹公差带代号之后加注旋合长度代号S或L，如M10—5g6g—S；特殊需要时，可注明旋合长度的数值，如M20*2LH—7g6g—40.普通罗纹在图上的标注示例，见表9-2.2、管罗纹的标注管罗纹分为55°密封管罗纹和55°非密封管罗纹.罗纹标识表记标帜的内容和格式是：表9-2 普通罗纹标注示例55°非密封管罗纹：以上框格对非罗纹密封的外管罗纹适用.以上框格对非罗纹密封的内管罗纹适用.(1)上述罗纹标识表记标帜中的罗纹特征代号分两类：①55°密封管罗纹特征代号：R p暗示圆柱内罗纹，R1暗示与圆柱内罗纹相配合的圆锥外罗纹；Rc暗示圆锥内罗纹，R2暗示与圆锥内罗纹相配合的圆锥外罗纹.②55°非密封管罗纹特征代号：G.(2)两类罗纹中的尺寸代号，按附录附表1-2和附表1-3的第一栏标注在罗纹特征代号之后，例如Rp1，Rcl/2，G l l/2等.(3)公差等级代号只对55°非密封的外管罗纹，分为A、B两个等级，在尺寸代号后注明.对内罗纹，不标识表记标帜公差等级代号.例如G2A，G2B，G2.(4)罗纹为右旋时，不标注旋向代号；为左旋时应标注“LH".例如G1/2LH、G3/4B—LH.(5)暗示罗纹副时，对55°非密封管罗纹，仅需标注外罗纹的标识表记标帜代号；对55°密封管罗纹，其标识表记标帜需用斜线分开，左边暗示内罗纹，右边暗示外罗纹，例如Rp/R12，Rc/R21/2LH.管罗纹的标注示例见表9-3.应注意管罗纹的尺寸代号其实不是罗纹的大径，因而这类罗纹需用指引线自大径圆柱(或圆锥)母线上引出标注，而不克不及像标注一般线性尺寸那样引用箭头注写在大径尺寸线上.作图时，可根据尺寸代号查出罗纹的大径.例如尺寸代号为“1”时，罗纹的大径为33.249mm.表9—3 管罗纹标注示例除上述两种管罗纹外，国家尺度又公布了GB/T12716—1991《60°圆锥管罗纹》，其代号为NPT；GB/T1415—1992《米制锥罗纹》，其代号为ZM.这两种罗纹的标注示例，可参阅国家尺度《技术制图》与国家尺度《机械制图》(1996年3月出版).3、梯形罗纹的标注梯形罗纹的完整标识表记标帜，由罗纹代号、公差带代号及旋合长度代号组成.其详细的标识表记标帜格式，分下列两种情况：单线梯形罗纹：多线梯形罗纹：(1)梯形罗纹的牙型符号为“Tr".左旋罗纹的旋向代号为LH，需标注；右旋不标.例如Tr32*6LH，Tr32*6.(2)梯形罗纹的公差带为中径公差带.(3)梯形罗纹的旋合长度分为中(N)和长(L)两组，精度规定中等、粗糙两种.用中(N)时，不标注代号“N”.例如Tr40*10—7e，Tr32*12(P6)LH—7e—L.内、外罗纹组成罗纹副时，其标识表记标帜如Tr4O*7—7H/7e.4、锯齿形罗纹的标注锯齿形罗纹标注的详细格式完全与梯形罗纹相同.符合GB/T13576．1—1992尺度的锯齿形(3°、30°)罗纹，其牙型符号用“B”暗示.除此项与梯形罗纹分歧外，其余各项的含义与标注方法均同梯形罗纹.标识表记标帜示例如：B40*7-7A 暗示公称直径为40、螺距为7、中径公差带代号为7A、中等旋合长度的右旋锯齿形内罗纹；B40*7LH-7c 暗示公称直径为40、螺距为7、中径公差带代号为7c、中等旋合长度的左旋锯齿形外罗纹；B40*14(P7)-8c-L 暗示公称直径为40、导程为14、螺距为7、中径公差带代号为8c、长旋合长度的右旋双线锯齿形外罗纹.罗纹副的标识表记标帜示例如：B40*7-7A/7c.梯形罗纹和锯齿形罗纹在图上的标注示例，见表9-4.5、非尺度罗纹的标注对于非尺度罗纹，应画出罗纹的牙型，并注出所需要的尺寸及有关要求，如图9—17中非尺度的外罗纹.表9-4 梯形罗纹和锯齿形罗纹标注示例图9-17 非尺度罗纹的标注。
