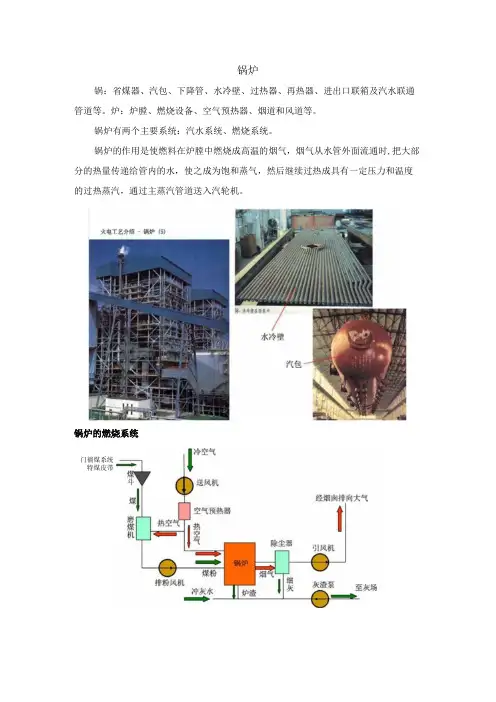

锅炉
锅：省煤器、汽包、下降管、水冷壁、过热器、再热器、进出口联箱及汽水联通管道等。
炉：炉膛、燃烧设备、空气预热器、烟道和风道等。
锅炉有两个主要系统：汽水系统、燃烧系统。
锅炉的作用是使燃料在炉膛中燃烧成高温的烟气，烟气从水管外面流通时,把大部分的热量传递给管内的水，使之成为饱和蒸气，然后继续过热成具有一定压力和温度的过热蒸汽，通过主蒸汽管道送入汽轮机。
锅炉的燃烧系统
门徜煤系统
特煤皮带
锅炉的汽水系统
（饱和蒸
汽）过热蒸汽）至汽轮机高压®
再热器（再热蒸汽）至汽轮机中、低压缸
下降管水水
冷
型
(
汽
水
混
合
物
炉膛辐射热
汽轮机商压缸排汽。
锅炉设备及汽水流程锅炉设备介绍：1、钢结构：整个锅炉设备全部由钢结构支撑，悬吊在大板梁上，由于整个受热面系统的热胀冷缩，因此将水冷壁、过热器、再热器、省煤器等受热面设备通过吊挂装置全部悬挂在大板梁上，以保证整个锅炉能向上向下自然膨胀。
钢结构：一般材质为Q235A或Q235B，它是由几根大的钢柱和梁，还有斜撑构成。
钢结构设备到货为散件，钢结构到现场后由现场组合安装，钢结构的连接方式有焊接和螺栓连接，螺栓一般采用高强度螺栓。
采用螺栓连接的钢结构，在安装调整初期，要求每一层安装时需用临时普通螺栓初紧固，待调整和验收完毕，才能用高强度螺栓紧固，在钢架验收时候要对高强度螺栓的紧固度进行检查。
锅炉基础锅炉钢结构安装锅炉钢结构锅炉钢结构高强螺栓锅炉大板梁锅炉钢架锅炉钢架地面准备锅炉钢结构（注意剪力槽钢，与土建对应必须留有足够的剪力槽）锅炉吊挂装置，受热面设备全部吊挂在大板梁上2、水冷壁：炉膛四周由膜式管道密封组成，形成一个方体中空炉膛，由刚性梁连接形成方形整体，通过吊挂装置悬吊在大板梁上，保证向上和向下受热自然膨胀，前后左右膨胀由导向装置限制；接受炉膛火焰的直接辐射传热，水在水冷壁里经过加热至水沸腾，形成水与蒸汽的混合体，产生饱和蒸汽，最上端由上集箱连接，上端通过上集箱与锅筒连通，最下端由下集箱连接，最下端与下降管连通，同时也与锅筒连通。
水冷壁：一般材质为20G。
为保证炉膛燃烧后的热量能完全被水冷壁管内的水吸收，因此必须将炉膛密封起来，在安装水冷壁时候将管屏与管屏之间密封焊接起来保证密封形成密闭炉膛。
在水冷壁的外面为了防止热量损失及防止烫伤所以在水冷壁的外面设置了保温棉及耐火砖，保证热量损失。
水冷壁地面组合检查水冷壁地面组合水冷壁地面组合检查后吊装锅炉水冷壁安装水冷壁对口焊接锅炉水冷壁焊接及刚性梁安装下部水冷壁及水冷壁刚性梁水冷壁上集箱安装3、锅筒(汽包)：圆筒形的筒体，通过吊挂装置悬挂安装在大板梁上，在炉膛的上部，与省煤器、过热器、水冷壁直接连通，在锅筒里起着汽水分离、沉淀、保证自然循环的压头、加药、排污等作用。
汽水系统
锅炉的汽水系统由给水管路、省煤器、汽包、下降管、水冷壁、过热器、再热蒸汽及主再热蒸汽管路等组成。
其主要任务是使水吸热、蒸发，最后变成有一定参数的过热蒸汽。
从给水管路来的水经过给水阀进入省煤器，加热到接近饱和温度，进入汽包,经过下降管进入水冷壁，吸收蒸发热量，在回到汽包。
经过汽水分离以后，蒸汽进入过热器,水在进入水冷壁进行加热.进入过热器的蒸汽吸收热量，成为具有一定温度和压力的过热蒸汽,经过主蒸汽管，进入汽轮机高压缸做功。
蒸汽从高压缸做完工后，经再热蒸汽管冷段,进入锅炉再热器加热至额定温度后，经再热蒸汽热段，进入汽轮机中缸、低压缸继续做功。
汽水系统是锅炉的一个主要系统，可以进一步划分为：1给水系统；2主蒸汽系统3炉内外水循环系统和主蒸汽管道系统；4疏放水系统；5排污系统。
锅炉汽水系统及其设备概述锅炉本体是锅炉汽水系统的核心部件，它通过加热水来产生蒸汽。
锅炉通常由锅筒、炉膛、烟道、冷凝器等部件构成，不同类型的锅炉有不同的工作原理和结构。
锅炉的选型和设计对于系统的稳定运行和能源利用效率起着至关重要的作用。
水处理设备是保证锅炉汽水系统长期稳定运行的重要组成部分。
水处理设备包括给水泵、软化器、除氧器、化验设备等，它们的主要作用是去除水中的杂质和氧气，以防止锅炉受到腐蚀和垢积的影响，同时也能提高锅炉的热效率和使用寿命。
汽水循环系统是将产生的蒸汽输送至需要的地方的重要环节。
汽水循环系统包括主汽管、凝结水管、汽水分离器、汽水泵等设备，它们协助完成蒸汽的输送和水的再循环，以确保系统的运行效率和安全性。
控制系统是保证锅炉汽水系统自动稳定运行的关键。
控制系统包括自动调节阀、温度传感器、压力传感器、PLC控制器等设备，它们能够实时监测和调节系统的参数，保证系统在设计工况下稳定运行，同时也能对异常情况进行报警和保护处理。
总的来说，锅炉汽水系统及其设备是现代工业生产和生活中不可或缺的重要设备，它们的稳定运行和高效工作对于保障工业生产和能源利用非常重要。
因此，在使用锅炉汽水系统时，要保证设备的正常运行和定期维护，以确保安全和高效运行。
锅炉汽水系统在工业生产中起到了至关重要的作用，它不仅能够提供蒸汽动力用于驱动发电机、锅炉、风机等设备，还可以用于加热和供暖等用途。
因此，对锅炉汽水系统及其设备的了解和掌握，对于工业生产的稳定运行至关重要。
锅炉汽水系统的运行原理是将水加热转化为蒸汽，然后将蒸汽输送至需要的地方。
在这个过程中，水处理设备、汽水循环系统以及控制系统都起着至关重要的作用。
首先，水处理设备能够帮助去除水中的杂质和氧气，避免锅炉受到腐蚀和垢积的影响。
水处理设备中的软化器能够去除水垢和硬度物质，除氧器则能去除水中的氧气，这样可以有效地保护锅炉和汽水循环系统避免因水质问题引起的故障。
其次，汽水循环系统则是将产生的蒸汽输送至需要的地方的重要部分。
锅炉设备及汽水流程锅炉设备介绍：1、钢结构：整个锅炉设备全部由钢结构支撑，悬吊在大板梁上，由于整个受热面系统的热胀冷缩，因此将水冷壁、过热器、再热器、省煤器等受热面设备通过吊挂装置全部悬挂在大板梁上，以保证整个锅炉能向上向下自然膨胀。
钢结构：一般材质为Q235A或Q235B，它是由几根大的钢柱和梁，还有斜撑构成。
钢结构设备到货为散件，钢结构到现场后由现场组合安装，钢结构的连接方式有焊接和螺栓连接，螺栓一般采用高强度螺栓。
采用螺栓连接的钢结构，在安装调整初期，要求每一层安装时需用临时普通螺栓初紧固，待调整和验收完毕，才能用高强度螺栓紧固，在钢架验收时候要对高强度螺栓的紧固度进行检查。
锅炉基础锅炉钢结构安装锅炉钢结构锅炉钢结构高强螺栓锅炉大板梁锅炉钢架锅炉钢架地面准备锅炉钢结构（注意剪力槽钢，与土建对应必须留有足够的剪力槽）锅炉吊挂装置，受热面设备全部吊挂在大板梁上2、水冷壁：炉膛四周由膜式管道密封组成，形成一个方体中空炉膛，由刚性梁连接形成方形整体，通过吊挂装置悬吊在大板梁上，保证向上和向下受热自然膨胀，前后左右膨胀由导向装置限制；接受炉膛火焰的直接辐射传热，水在水冷壁里经过加热至水沸腾，形成水与蒸汽的混合体，产生饱和蒸汽，最上端由上集箱连接，上端通过上集箱与锅筒连通，最下端由下集箱连接，最下端与下降管连通，同时也与锅筒连通。
水冷壁：一般材质为20G。
为保证炉膛燃烧后的热量能完全被水冷壁管内的水吸收，因此必须将炉膛密封起来，在安装水冷壁时候将管屏与管屏之间密封焊接起来保证密封形成密闭炉膛。
在水冷壁的外面为了防止热量损失及防止烫伤所以在水冷壁的外面设置了保温棉及耐火砖，保证热量损失。
水冷壁地面组合检查水冷壁地面组合水冷壁地面组合检查后吊装锅炉水冷壁安装水冷壁对口焊接锅炉水冷壁焊接及刚性梁安装下部水冷壁及水冷壁刚性梁水冷壁上集箱安装3、锅筒(汽包)：圆筒形的筒体，通过吊挂装置悬挂安装在大板梁上，在炉膛的上部，与省煤器、过热器、水冷壁直接连通，在锅筒里起着汽水分离、沉淀、保证自然循环的压头、加药、排污等作用。
