机械振动信号的阶次分析与频谱分析研究引言：机械装置的振动是工程中常见的现象，对振动信号进行准确分析具有重要意义。
本文将介绍机械振动信号的阶次分析与频谱分析研究方法，以期为相关领域的研究提供参考。
一、机械振动信号的产生与特点机械装置运行过程中会产生振动信号，振动信号的频率和幅值往往反映了机械装置的运行状态和故障情况。
机械振动信号通常具有周期性、非线性和多频率等特点，对信号进行准确分析是解决相关问题的关键。
二、阶次分析方法1. 阶次的定义与意义阶次是指振动信号中的频率分量相对于旋转频率的整数倍，常用于描述转子系统的相关问题。
通过对信号进行阶次分析可以确定故障频率和振动信号的来源。
2. 阶次分析的基本原理阶次分析的基本原理是将振动信号转换到阶次域中，并对信号进行频谱分析。
通过识别不同阶次的分量，可以准确地分析机械装置的故障类型和程度。
3. 阶次分析的应用阶次分析广泛应用于机械装置的故障诊断、负载变化分析和轴承故障监测等领域。
利用阶次分析方法，工程师可以及时检测机械装置的故障，并采取相应的措施避免损失。
三、频谱分析方法1. 频谱的基本概念频谱是指频率域上信号的幅度分布。
通过频谱分析，可以确定信号中不同频率的成分，从而定位故障源并评估振动信号的特点。
2. 频谱分析的原理频谱分析利用傅里叶变换将时域信号转换为频域信号，并通过对频谱进行分析来确定信号中的频率成分。
通过频谱分析，人们可以快速有效地识别机械装置中的故障，实现故障诊断和预防措施。
3. 频谱分析的应用频谱分析方法被广泛应用于机械装置的振动监测、动态平衡和故障诊断等领域。
通过对信号的频谱特性进行分析，人们可以全面了解机械装置的振动特点，并采取相应的措施保证机械装置的正常运行。
结论：机械振动信号的阶次分析与频谱分析是解决相关问题的关键方法。
通过阶次分析，可以准确定位机械装置的故障源，并评估振动信号的特点；而频谱分析则可以快速有效地识别出机械装置的故障，实现故障诊断和预防。

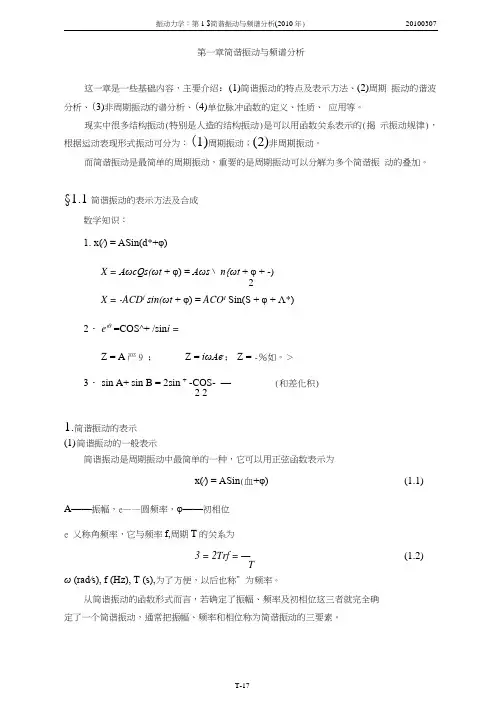

第一章简谐振动与频谱分析这一章是一些基础内容，主要介绍：(1)简谐振动的特点及表示方法、(2)周期振动的谐波分析、(3)非周期振动的谱分析、(4)单位脉冲函数的定义、性质、应用等。
现实中很多结构振动(特别是人造的结构振动)是可以用函数关系表示的(揭示振动规律)，根据运动表现形式振动可分为：(1)周期振动；(2)非周期振动。
而简谐振动是最简单的周期振动，重要的是周期振动可以分解为多个简谐振动的叠加。
§1.1简谐振动的表示方法及合成数学知识：1. x(∕) = ASin(d*+φ)X = AωcQs(ωt+ φ) = Aωs∖n{ωt+ φ + -)2X = -ACD l sin(ωt+ φ) = ACO I Sin(S + φ + Λ*)2・e'θ =COS^+ /sin i =Z = A严9 ；Z = iωAe,； Z = -％如。
＞3・ sin A+ sin B = 2sin + -COS-_—(和差化积)2 21.简谐振动的表示(1)简谐振动的一般表示简谐振动是周期振动中最简单的一种，它可以用正弦函数表示为x(∕) = ASin(血+φ)(1.1) A——振幅，e——圆频率，φ——初相位e 乂称角频率，它与频率f,周期T的关系为3 = 2Trf = —(1.2)Tω(rad∕s), f (Hz), T (s),为了方便，以后也称”为频率。
从简谐振动的函数形式而言，若确定了振幅、频率及初相位这三者就完全确定了一个简谐振动，通常把振幅、频率和相位称为简谐振动的三要素。
若X是位移，则速度X = Aωcos(ωt+ φ) = Aωsin(cof+ φ + -) (1.3)2加速度X = -Aω1Sin(^+ φ) = Aω2sin(eot+ φ +π)(1.4)可见，简谐振动的速度也是简谐运动，其速度的相位超前位移兰，简谐振动的加2速度也是简谐运动，其加速度的相位超前速度兰。
2从位移、速度、加速度的表达式可以看到它们的频率是相同，幅值是频率的函数。

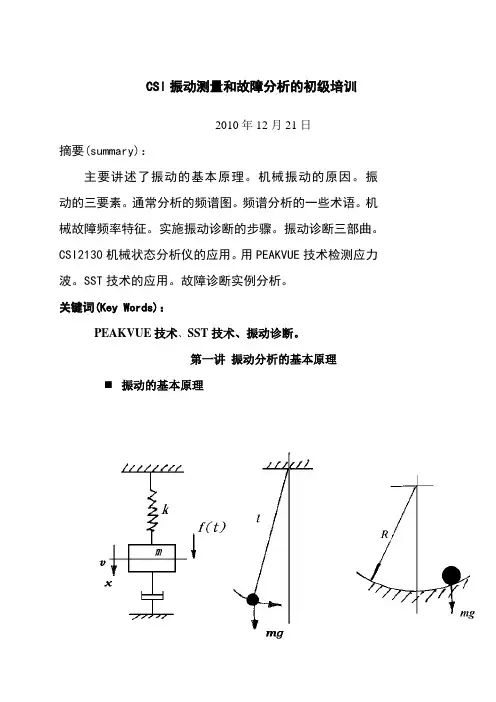

CSI振动测量和故障分析的初级培训2010年12月21日摘要(summary)：主要讲述了振动的基本原理。
机械振动的原因。
振动的三要素。
通常分析的频谱图。
频谱分析的一些术语。
机械故障频率特征。
实施振动诊断的步骤。
振动诊断三部曲。
CSI2130机械状态分析仪的应用。
用PEAKVUE技术检测应力波。
SST技术的应用。
故障诊断实例分析。
关键词(Key Words)：PEAKVUE技术、SST技术、振动诊断。
第一讲振动分析的基本原理振动的基本原理惯性力阻尼力弹性力干扰力1、基本概念1）振动的概念：振动是一种特殊的力学运动形式，它是指质点或机械动力系统在某一稳定平衡位置随时间变化所做的一种往复式运动。
振动的分类，四种振动形式：简谐振动：运动量随时间按谐和函数的形式变化周期振动：运动量变化经过一个固定的时间间隔不断重复非周期振动：振动量变化随时间不呈现重复性随机振动：任一给定时刻的运动量不能预先确定2）简谐振动与复合振动旋转机械最基本的振动形式是简谐振动两个以上频率不相同的简谐振动合成在一起，便形成一个复合振动，反过来，任何周期振动又都可以分解成若干个简谐振动。
付里叶变换是进行这种分解的有效工具。
