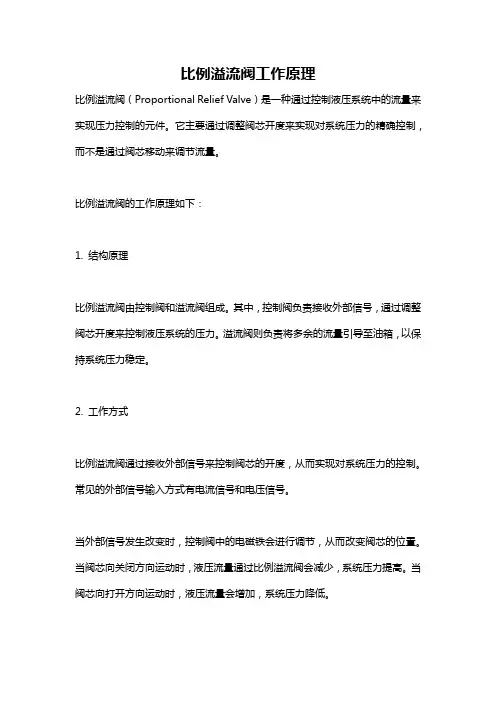

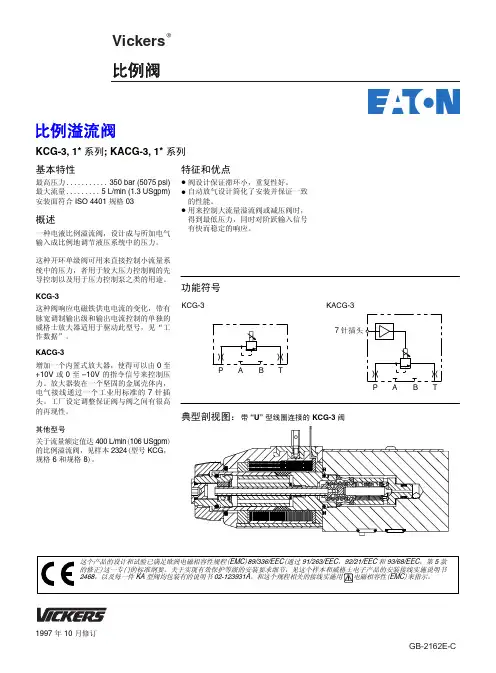

比例溢流阀工作原理比例溢流阀（Proportional Relief Valve）是一种通过控制液压系统中的流量来实现压力控制的元件。
它主要通过调整阀芯开度来实现对系统压力的精确控制，而不是通过阀芯移动来调节流量。
比例溢流阀的工作原理如下：1. 结构原理比例溢流阀由控制阀和溢流阀组成。
其中，控制阀负责接收外部信号，通过调整阀芯开度来控制液压系统的压力。
溢流阀则负责将多余的流量引导至油箱，以保持系统压力稳定。
2. 工作方式比例溢流阀通过接收外部信号来控制阀芯的开度，从而实现对系统压力的控制。
常见的外部信号输入方式有电流信号和电压信号。
当外部信号发生改变时，控制阀中的电磁铁会进行调节，从而改变阀芯的位置。
当阀芯向关闭方向运动时，液压流量通过比例溢流阀会减少，系统压力提高。
当阀芯向打开方向运动时，液压流量会增加，系统压力降低。
同时，溢流阀也起到了保护液压系统的作用。
当系统压力超过设定压力时，溢流阀会打开，多余的流量会被引导至油箱，防止系统压力过高。
3. 特点与应用比例溢流阀具有以下特点：（1）可精确控制系统压力：通过改变阀芯开度来调节系统压力，能够实现对系统压力的精确控制。
（2）快速响应：由于比例溢流阀通过电磁铁控制阀芯的位置，响应速度较快。
（3）流量与压力无关：比例溢流阀的工作原理是通过调节阀芯开度来控制压力，与流量无关。
比例溢流阀广泛应用于液压系统中，特别是对系统压力要求较高的场合，例如工程机械、船舶、冶金设备等。
此外，比例溢流阀还常用于模具系统、工业自动化系统等领域。
4. 使用注意使用比例溢流阀时需要注意以下几点：（1）正确选择比例溢流阀的规格和型号，以满足系统的工作压力和流量要求。
（2）安装比例溢流阀时要避免异物进入阀体内，以免影响阀芯的正常工作。
（3）定期检查比例溢流阀的工作状态，保持阀芯的清洁和灵活性。
（4）优化比例溢流阀与系统的协调性，避免过大的压力波动和过度负荷。
总之，比例溢流阀是一种通过调整阀芯开度来实现压力控制的元件，具有精确控制、快速响应的特点。

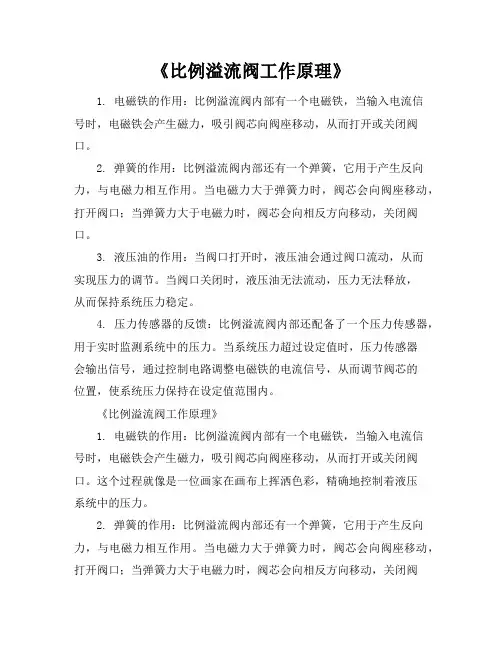

《比例溢流阀工作原理》1. 电磁铁的作用：比例溢流阀内部有一个电磁铁，当输入电流信号时，电磁铁会产生磁力，吸引阀芯向阀座移动，从而打开或关闭阀口。
2. 弹簧的作用：比例溢流阀内部还有一个弹簧，它用于产生反向力，与电磁力相互作用。
当电磁力大于弹簧力时，阀芯会向阀座移动，打开阀口；当弹簧力大于电磁力时，阀芯会向相反方向移动，关闭阀口。
3. 液压油的作用：当阀口打开时，液压油会通过阀口流动，从而实现压力的调节。
当阀口关闭时，液压油无法流动，压力无法释放，从而保持系统压力稳定。
4. 压力传感器的反馈：比例溢流阀内部还配备了一个压力传感器，用于实时监测系统中的压力。
当系统压力超过设定值时，压力传感器会输出信号，通过控制电路调整电磁铁的电流信号，从而调节阀芯的位置，使系统压力保持在设定值范围内。
《比例溢流阀工作原理》1. 电磁铁的作用：比例溢流阀内部有一个电磁铁，当输入电流信号时，电磁铁会产生磁力，吸引阀芯向阀座移动，从而打开或关闭阀口。
这个过程就像是一位画家在画布上挥洒色彩，精确地控制着液压系统中的压力。
2. 弹簧的作用：比例溢流阀内部还有一个弹簧，它用于产生反向力，与电磁力相互作用。
当电磁力大于弹簧力时，阀芯会向阀座移动，打开阀口；当弹簧力大于电磁力时，阀芯会向相反方向移动，关闭阀口。
这个过程就像是一位舞者在舞台上翩翩起舞，优雅地调节着液压系统中的压力。
3. 液压油的作用：当阀口打开时，液压油会通过阀口流动，从而实现压力的调节。
当阀口关闭时，液压油无法流动，压力无法释放，从而保持系统压力稳定。
这个过程就像是一位水手在海上航行，灵活地操控着液压系统中的压力。
4. 压力传感器的反馈：比例溢流阀内部还配备了一个压力传感器，用于实时监测系统中的压力。
当系统压力超过设定值时，压力传感器会输出信号，通过控制电路调整电磁铁的电流信号，从而调节阀芯的位置，使系统压力保持在设定值范围内。
这个过程就像是一位医生在为病人诊断，实时监测液压系统中的压力，确保系统的稳定运行。

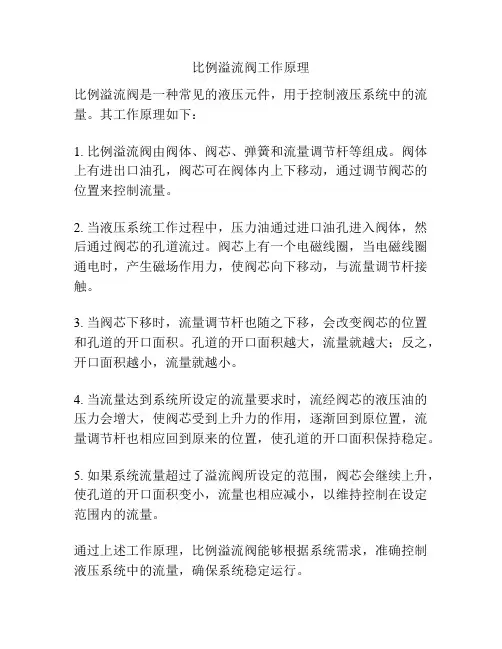

比例溢流阀工作原理
比例溢流阀是一种常见的液压元件，用于控制液压系统中的流量。
其工作原理如下：
1. 比例溢流阀由阀体、阀芯、弹簧和流量调节杆等组成。
阀体上有进出口油孔，阀芯可在阀体内上下移动，通过调节阀芯的位置来控制流量。
2. 当液压系统工作过程中，压力油通过进口油孔进入阀体，然后通过阀芯的孔道流过。
阀芯上有一个电磁线圈，当电磁线圈通电时，产生磁场作用力，使阀芯向下移动，与流量调节杆接触。
3. 当阀芯下移时，流量调节杆也随之下移，会改变阀芯的位置和孔道的开口面积。
孔道的开口面积越大，流量就越大；反之，开口面积越小，流量就越小。
4. 当流量达到系统所设定的流量要求时，流经阀芯的液压油的压力会增大，使阀芯受到上升力的作用，逐渐回到原位置，流量调节杆也相应回到原来的位置，使孔道的开口面积保持稳定。
5. 如果系统流量超过了溢流阀所设定的范围，阀芯会继续上升，使孔道的开口面积变小，流量也相应减小，以维持控制在设定范围内的流量。
通过上述工作原理，比例溢流阀能够根据系统需求，准确控制液压系统中的流量，确保系统稳定运行。
直动式比例溢流阀直动式比例溢流阀的工作原理及结构见图3-2,。
这是一种带位置电反馈的双弹簧结构的直动式溢流阀。
它于手调式直动溢流阀的功能完全一样。
其主要区别是用比例电磁铁取代了手动弹簧力调节组件。
如图3-2a所示，它主要包括阀体6，带位置传感器1、比例电磁铁2、阀座7、阀芯5及调压弹簧4等主要零件。
当电信号输入时，电磁铁产生相应的电磁力，通过弹簧座3加在调压弹簧4和阀芯上，并对弹簧预压缩。
此预压缩量决定了溢流压力。
而压缩量正比输入电信号，所以溢流压力也正比于输入电信号，实现对压力的比例控制。
弹簧座德实际位置由差动变压器式位移传感器1检测，实际值被反馈到输入端与输入值进行比较，当出现误差就由电控制器产生信号加以纠正。
由图3-2b所示的结构框图可见，利用这种原理，可排除电磁铁摩擦的影响，从而较少迟滞和提高重复精度等因素会影响调压精度。
显然这是一种属于间接检测的反馈方式。
ab图3-2 带位置电反馈的直动式溢流阀a）工作原理及结构b）结构框图1—位移传感器2—比例电磁铁3—弹簧座4—调压弹簧5—阀芯6—阀体7—阀座8—调零螺钉普通溢流阀可以靠不同刚度的调压弹簧来改变压力等级，而比例溢流阀却不能。
由于比例电磁铁的推力是一定的，所以不同的等级要靠改变阀座的孔径来获得。
这就使得不同压力等级时，其允许的最大溢流量也不相同。
根据压力等级不同，最大过流量为2～10L/min。
阀的最大设定压力就是阀的额定工作压力，而设定最低压力与溢流量有关。
这种直动式的溢流阀除在小流量场合下单独作用，作为调节元件外，更多的是作为先导式溢流阀或减压阀的先导阀用。
另外，位于阀底部德调节螺钉8，可在一定范围内，调节溢流阀的工作零位。
先导式比例溢流阀1.结构及工作原理图3-3所示为一种先导式比例溢流阀的结构图。
它的上部位先导级6，是一个直动式比例溢流阀。
下部为主阀级11，中部带有一个手调限压阀10，用于防止系统过载。
当比例电磁铁9通有输入信号电流时，它施加一个直接作用在先导阀芯8上。
五阀组原理
五阀组原理是指在液压系统中使用五个阀门来实现液压系统的控制和调节。
这五个阀门分别是溢流阀、节流阀、方向控制阀、压力控制阀和比例阀。
每个阀门都有其独特的功能和作用，它们共同协作，可以实现液压系统的各种功能和运动。
首先，溢流阀是用来限制系统压力的阀门。
当系统压力超过设定值时，溢流阀会打开，将多余的液压油导回油箱，从而保护系统不受过高压力的损害。
其次，节流阀是用来控制液压油流量的阀门。
通过调节节流阀的开度，可以控制液压执行元件的速度和力度，实现对液压系统的精确控制。
方向控制阀是用来控制液压执行元件的运动方向的阀门。
它可以实现液压缸的伸、缩和液压马达的正反转等功能。
压力控制阀则是用来控制系统压力的稳定和调节的阀门，它可以保证系统在设定的压力范围内工作，避免因过高或过低的压力而影响系统的正常运行。
最后，比例阀是用来实现对液压系统流量和压力的精确调节的阀门。
它可以根据输入的电信号，精确地控制液压系统的流量和压力，实现对系统的精确控制和调节。
这五个阀门共同组成了液压系统的控制中枢，它们的协作和配合，可以实现液压系统的各种功能和运动。
在实际应用中，根据具体的工况和要求，可以合理地配置和组合这五个阀门，以实现最佳的控制效果和性能。
总的来说，五阀组原理是液压系统中的重要原理之一，它的合理应用可以为液压系统的性能和控制效果提供有力的保障。
因此，在液压系统的设计和应用中，需要充分理解和掌握五阀组原理，以实现系统的最佳性能和控制效果。
比例阀比例溢流阀比例阀（Proportional Valve）和比例溢流阀（ProportionalRelief Valve）都属于流体控制阀门的一种，用于调节和控制流体的流量和压力。
两者相似之处在于都可以根据输入信号来控制输出的流量或压力，并且可以实现精确的流量和压力控制。
但是，在使用和应用方面存在一些显著的差异。
首先，比例阀是通过调节阀芯的开度来控制流量的。
它通常由一个线性或非线性的电动执行器驱动，例如电磁阀或伺服阀。
通过改变执行器的输入信号，可以精确地控制阀芯的位置和开度，从而实现对流量的控制。
比例阀在工业自动化系统中广泛应用，尤其适用于液压系统和气动系统。
比例溢流阀是通过调节溢流阀口的大小来控制压力的。
它通常由一个调节阀芯和一个溢流口组成。
当流体压力超过设定压力时，阀芯会打开溢流口，从而减少压力。
通过改变阀芯的位置和溢流口的尺寸，可以精确地调节设备工作时的压力。
比例溢流阀主要应用于液压系统，特别是在需要将过剩的流体引导到油箱或回路中的应用中。
在使用方面，比例阀主要用于流量控制，特别是在流量要求变化较大的系统中。
由于比例阀对输入信号的变化较为敏感，因此可以快速响应并调整输出流量，从而满足不同工况下的流量需求。
比例阀广泛应用于自动化机械设备、工程机械和船舶等领域。
而比例溢流阀主要用于压力控制，特别是在压力稳定性要求较高的系统中。
由于比例溢流阀可以根据压力信号自动调整阀口的大小，因此可以有效地控制系统的工作压力，并防止压力过高损坏设备。
比例溢流阀广泛应用于液压机床、液压系统等领域。
总之，比例阀和比例溢流阀在流体控制方面都有重要作用，但在控制对象（流量或压力）和应用场景上有所不同。
根据具体的工况和要求，选择适合的控制阀门非常重要，可以确保系统的稳定性和正常运行。
比例溢流阀怎么调？
首先说一下比例溢流阀的工作原理：
电磁铁直接产生推力，作用在阀芯上，电磁铁上的输入电压可以在0-24伏之间变化，产生的推力就随之变化，从而得到连续变化的液压压力。
因为比例电磁铁的推力不大，所以直动式比例溢流阀的流量很小，压力70兆帕时，流量只有1升/分钟左右。
需要大流量比例阀的时候，要把这个比例阀做先导阀，下面还要配一个大通径的溢流阀。
其次就是比例溢流阀的调节：
1、对于比例溢流阀不能根据液压缸运动来调节。
2、比例溢流阀在不通电时，是完全导通的，随着电流的增加控制的压力逐渐增加（其实就是比例电磁铁通过对推杆产生比例的推力来顶一个很尖的锥阀芯来控制）。
3、最小电流Imin调节就是，给参考0，调节旋钮直到产生系统压力就可以，并将该值时电压设为150mv。
增益调节，给定最大参考信号，旋转旋钮使系统压力达到所需值就可以了。
4、在全自动热熔焊机上使用的比例溢流阀，有时出现系统压力不够的情况，此时旋转一个旋钮给放大板以最大的参考信号值，再调节Gain旋钮就可以调节要达到的最高系统压力了，要注意不要超标。
ATOS比例溢流阀RZMO-REB-P-NP-010/210/I原理atos比例溢流阀工作原理是：比例溢流阀通过弹蓄力的大小改变溢流压力大大小变化，比例电磁铁作用在弹蓄上的力可以按比例调整，所以就输入信号变化比例益流阀的压力也会变化。
atos柱塞泵，atos叶片泵，atos齿轮泵，atos伺服阀，atos比例阀，atos电磁阀，atos换向阀，atos控制阀，atos放大器等系列产品atos比例溢流阀简介atos溢流阀与比例溢流阀一样，都有一个阀芯，阀芯的一端是液压油产生的压力，另一端是机械力。
普通溢流阀通过调节弹蓄力，来调整液压压力。
而比例益流阀是电磁铁直接产生推力，作用在阀芯上，电磁铁上的输入电压可以在0-24伏之间变化，产生的推力就随之变化，从而得到连续变化的液压压力。
因为比例电磁铁的推力不大，所以直动式比例溢流阀的流量很小，压力70兆帕时，流量只有1升/分钟左右。
需要大流量比例阀的时候，要把这个比例阀做先导阀，还要配一个大通径的溢流阀。
溢流阀和安全阀是溢流阀起溢流稳压作用和限压保护作用时的两个不同称谓，当溢流阀起溢流稳压作用时称溢流阀，起限压保护作用时称安全阀。
怎么区分呢？从以下两个方面来判别：atos比例益流阀分析1.看液压回路的构成在定量泵调速系统中，由于泵的供油流量是一定的，当通过节流阀进行流量调节（节流调速过程）时，多余的流量则从溢流阀溢流回油箱，这时溢流阀一方面起调定系统压力的作用，另一方面在节流阀进行流量调节时起溢流稳压作用，溢流阀在这类工作过程中是开启的（常开）。
而在变量泵系统中，速度的调节是通过改变泵的流量来实现的，这个过程中，没有多余的流量从溢流阀溢出，溢流阀不开启（常闭）。
只有当负载压力达到或超过溢流阀的调定压力时，溢流阀才开启、溢流，使系统压力不再升高，起限定系统高压力，保护液压系统的作用，像这种情况下溢流阀我们称作为安全阀。
由上分析可知，在调速回路中，如果是定量泵供油系统，则益流阀起溢流稳压作用，如果是变量泵供油系统，溢流阀起限压保护作用，作安全阀用。

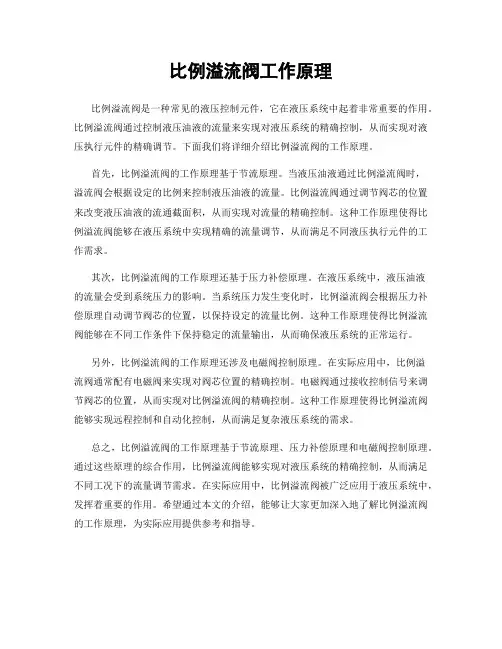

比例溢流阀工作原理比例溢流阀是一种常见的液压控制元件，它在液压系统中起着非常重要的作用。
比例溢流阀通过控制液压油液的流量来实现对液压系统的精确控制，从而实现对液压执行元件的精确调节。
下面我们将详细介绍比例溢流阀的工作原理。
首先，比例溢流阀的工作原理基于节流原理。
当液压油液通过比例溢流阀时，溢流阀会根据设定的比例来控制液压油液的流量。
比例溢流阀通过调节阀芯的位置来改变液压油液的流通截面积，从而实现对流量的精确控制。
这种工作原理使得比例溢流阀能够在液压系统中实现精确的流量调节，从而满足不同液压执行元件的工作需求。
其次，比例溢流阀的工作原理还基于压力补偿原理。
在液压系统中，液压油液的流量会受到系统压力的影响。
当系统压力发生变化时，比例溢流阀会根据压力补偿原理自动调节阀芯的位置，以保持设定的流量比例。
这种工作原理使得比例溢流阀能够在不同工作条件下保持稳定的流量输出，从而确保液压系统的正常运行。
另外，比例溢流阀的工作原理还涉及电磁阀控制原理。
在实际应用中，比例溢流阀通常配有电磁阀来实现对阀芯位置的精确控制。
电磁阀通过接收控制信号来调节阀芯的位置，从而实现对比例溢流阀的精确控制。
这种工作原理使得比例溢流阀能够实现远程控制和自动化控制，从而满足复杂液压系统的需求。
总之，比例溢流阀的工作原理基于节流原理、压力补偿原理和电磁阀控制原理。
通过这些原理的综合作用，比例溢流阀能够实现对液压系统的精确控制，从而满足不同工况下的流量调节需求。
在实际应用中，比例溢流阀被广泛应用于液压系统中，发挥着重要的作用。
希望通过本文的介绍，能够让大家更加深入地了解比例溢流阀的工作原理，为实际应用提供参考和指导。
液压阀的种类引言：液压阀作为液压系统中的重要组成部分，在工程领域中扮演着至关重要的角色。
液压阀的功能是控制流体的流动，并用于控制液压设备的工作状态。
本文将介绍几种常见的液压阀类型，包括溢流阀、插装阀、方向阀和比例阀等。
一、溢流阀溢流阀是一种常见的液压阀，用于限制液压系统的压力。
当系统压力超过设定值时，阀门自动打开，以将多余的液体引回油箱。
溢流阀通常由一个弹簧和一个可调节的开关组成，可以灵活地调整溢流阀的设定压力。
二、插装阀插装阀是一种小型液压阀，适用于需要紧凑设计的液压系统。
插装阀由一个插头和一个插座组成，插装在液压系统的管路中。
插装阀具有多种功能，例如流量控制、压力控制和方向控制等。
插装阀的优点是易于安装和更换，适用于多种应用场合。
三、方向阀方向阀是一种用于控制液压系统中油液流向的阀门。
方向阀通常由一个或多个阀门组合而成，用于控制液体的流动方向。
方向阀有多种类型，包括手动方向阀、电磁方向阀和液控方向阀等。
方向阀的作用是将液体引导到所需的位置，实现液压设备的正常运行。
四、比例阀比例阀是一种特殊的液压阀，用于精确控制液压系统中的流量或压力。
比例阀可以根据输入信号的变化来控制阀口的开度，从而实现对液压设备的精确控制。
比例阀广泛应用于需要高精度控制的系统，例如工业自动化生产线和机器人控制系统等。
五、安全阀安全阀是一种用于保护液压系统安全的阀门。
当系统压力超过安全阀的设定压力时，安全阀会自动打开，以释放油液并降低系统压力。
安全阀通常由一个调节弹簧和一个可调节的开关组成，可以根据需要调整设定压力。
六、逻辑阀逻辑阀是一种用于根据系统需求来控制液压系统中流量和压力的阀门。
逻辑阀根据输入信号的变化，通过改变阀门的开度来控制油液的流动。
逻辑阀具有复杂的结构和高精度的控制功能，广泛应用于需要复杂控制的液压系统中。
结论：液压阀是液压系统中不可或缺的组成部分，通过对液体的流动和压力的控制，实现液压系统的正常运行。
本文介绍了几种常见的液压阀类型，包括溢流阀、插装阀、方向阀、比例阀、安全阀和逻辑阀等。
7洋比例溢流阀说明书
对于液压系统中的溢流阀，其作用是在系统压力超过设定值时将多余的液压油流回油箱，以保护系统不受过高压力的损害。
7洋比例溢流阀是一种特定型号的溢流阀，下面我将从多个角度对其进行说明。
首先，7洋比例溢流阀的工作原理是基于液压力和弹簧力的平衡。
当液压系统中的压力超过了设定值，溢流阀会打开，允许液压油流回油箱，从而限制系统压力在安全范围内。
其次，7洋比例溢流阀的特点之一是具有比例控制功能。
这意味着它可以根据外部控制信号来调节溢流阀的开启程度，从而精确控制系统的压力和流量。
这种特性使得7洋比例溢流阀在一些需要精密控制的液压系统中得到广泛应用。
此外，7洋比例溢流阀通常具有可调节的压力和流量范围，以适应不同工况下的液压系统需求。
这种灵活性使得它可以被广泛应用于各种工业领域，如机械制造、航空航天、汽车工业等。
另外，7洋比例溢流阀的安装和维护也是非常重要的。
在安装
时，需要确保其与液压系统的其它部件正确连接，并根据说明书正
确调节工作参数。
在日常维护中，需要定期检查溢流阀的工作状态，清洁阀体和滤网，并及时更换磨损的零部件，以确保其正常工作。
总的来说，7洋比例溢流阀作为液压系统中的重要部件，具有
比例控制、可调节的特点，广泛应用于各种工业领域。
正确安装和
维护对于其正常工作至关重要。
希望这些信息能够对你有所帮助。
比例溢流阀符号比例溢流阀（Proportional Relief Valve）是一种用于控制液压系统压力的阀门。
它根据输入信号的大小，在一定的比例范围内调节溢流口的开度，使系统压力保持在设定的范围内。
下面是比例溢流阀的符号及相关参考内容。
1. 比例溢流阀符号：比例溢流阀的符号通常由以下几个部分组成：- 方框表示阀的外形；- 入口箭头表示液压流体的进入方向；- 出口箭头表示液压流体的流出方向；- 矩形表示溢流口；- 直线箭头表示比例调节节流阀的位置；- 比例调节节流阀的箭头表示溢流口的开度。
2. 比例溢流阀的结构及工作原理：比例溢流阀主要由阀芯、驱动电磁铁、比例调节阀、溢流阀和弹簧等部件组成。
其工作原理如下：- 当输入电流增加时，驱动电磁铁的磁力增加，使得比例调节阀打开，从而增大溢流口的开度；- 当输入电流减小时，驱动电磁铁的磁力减小，使得比例调节阀关闭，从而减小溢流口的开度；- 当系统压力超过设定值时，溢流阀会打开，将过多的液压流体引导回油箱，从而降低系统压力。
3. 比例溢流阀的应用：比例溢流阀广泛应用于需要精确控制液压系统压力的场合。
例如，工程机械、冶金设备、模具机械等。
其优点主要有：- 控制精确：比例溢流阀可以根据不同的输入信号，在一定的比例范围内实现精确的压力控制；- 反馈灵敏：比例溢流阀可以根据系统压力的变化，及时调整溢流口的开度，以保持系统的稳定性；- 体积小：比例溢流阀采用紧凑的设计，体积小，便于安装和布局。
4. 比例溢流阀的注意事项：在选择和应用比例溢流阀时，需要注意以下几个问题：- 阀的流量范围：根据液压系统的需求，选择合适的比例溢流阀，确保其流量范围满足系统的要求；- 控制精度：不同的比例溢流阀具有不同的控制精度，根据系统的精度要求来选择；- 输入信号：比例溢流阀通常采用电流作为输入信号，需确保信号的稳定性和准确性。
总结：比例溢流阀是一种用于控制液压系统压力的阀门，其符号由方框、箭头和矩形组成。
⽐例溢流阀介绍订货量(个) 价格(含运费)≥1850.00元/个成为该供应商会员可享受折优惠.请登录后进⾏申请发货地：湖北武汉江汉区运费：卖家承担运费商品满意度：暂⽆评价可⽤保障⾦：￥14000.00(详细说明)诚保⽀持先⾏赔付，保障买家采购的资⾦，运费等安全，查看详情。
交易⽅式：⽀持担保交易⽀持保障⾦安全交易点此抽奖，赢⼿机！电磁溢流阀和⽐例溢流阀功能上区别不是太⼤，都是在系统压⼒超过设定值时开启卸压、溢流；不同的是，⽐例溢流阀可以按⽐例调定溢流的流量，对系统的控制更加精密。
普通的溢流阀就是开启和关闭两个位置，⽐例阀在开启溢流时可以有多个位置。
1：以输⼊电流线性控制压⼒和流量，达到最优功率配置。
为执⾏元件提供必须的最⼩压⼒和流量。
2：可根据负载压⼒，以压差保持最⼩值控制泵的压⼒，是⼀种低能耗的调速阀。
3：此阀具有温度补偿功能，能使所控制流量稳定⽽不受油液温度的影响。
1:安装位置：正确的安装位置是使放⽓孔朝上以便试车时排出油路中空⽓。
若遇到阀必须垂直安装时，订货时请特别说明。
2:空⽓排除：将圆后盖朝上的放⽓孔螺丝打开（请将系统压⼒调在30bar）让空⽓排出，当阀内充满油不再见⽓泡后，将螺丝再锁紧。
3:⼿动调压螺丝：当电⽓控制发⽣故障时，⽽临时需要压⼒供应，此刻可将⼿动调整螺丝顺时针旋⼊即可；平时则复归原位。
4:回油管路：回油背压尽量低，油管末端直接插⼊油⾯之下。
避免管路曲折或有限流现象。
5:最⾼安全压⼒设定：依实际油泵流量及实际使⽤压⼒⽽决定，通常在油泵流量100/min以下时，追加15bar即可。
A概述阀对流量的控制可以分为两种：⼀种是开关控制：要么全开、要么全关，流量要么最⼤、要么最⼩，没有中间状态，如普通的电磁直通阀、电磁换向阀、电液换向阀。
另⼀种是连续控制：阀⼝可以根据需要打开任意⼀个开度，由此控制通过流量的⼤⼩，这类阀有⼿动控制的，如节流阀，也有电控的，如⽐例阀、伺服阀。
所以使⽤⽐例阀或伺服阀的⽬的就是：以电控⽅式实现对流量的节流控制（当然经过结构上的改动也可实现压⼒控制等），既然是节流控制，就必然有能量损失，伺服阀和其它阀不同的是，它的能量损失更⼤⼀些，因为它需要⼀定的流量来维持前置级控制油路的⼯作。
液压附件知识点总结高中液压传动系统是指利用液体作为传动介质，通过液压泵将机械能转化为液压能，再通过阀门和执行元件将液压能传递到执行机构，来完成工作。
液压传动系统具有传动功率大、传动效率高、运动平稳、容易控制等优点，因而被广泛应用于各种工程机械和自动化设备中。
而液压附件则是液压系统中的重要组成部分，它们包括各种阀门、执行元件、连接件等，起着调节、控制和连接的作用。
本文将对液压附件的知识点进行总结，以便于读者更加全面地理解液压传动系统。
一、阀门1. 比例阀：比例阀是一种可以通过改变控制电压，来实现对流量或压力的比例调节的阀门。
比例阀通过电磁铁控制阀芯的移动，从而调整阀口的大小，实现对液压系统的控制。
比例阀在工程机械和液压系统中的应用非常广泛，例如挖掘机、起重机、铲车等都会使用比例阀来实现对液压系统的精准控制。
2. 溢流阀：溢流阀是一种通过设置溢流压力来实现对液压系统最大压力的控制。
当液压系统内压力达到设定值时，溢流阀就会打开，将多余的液压油流出，从而保护液压系统不会因为压力过高而损坏。
3. 定向阀：定向阀是用来控制液压系统流向的阀门，根据不同的控制信号，定向阀可以实现对液压系统的流向控制，例如单向阀、双向阀、换向阀等。
4. 节流阀：节流阀是一种可以通过调节阀口的开合程度，来实现对液压系统流量的调节的阀门。
节流阀通过压力损失来实现对流量的调节，可以帮助实现液压系统的平稳运动和精确控制。
5. 安全阀：安全阀是一种用来保护液压系统的重要阀门，当系统内压力超过设定值时，安全阀会自动打开，将多余的压力释放出去，防止系统发生爆炸或损坏。
二、执行元件1. 液压缸：液压缸是一种通过液压力来实现线性运动的执行元件，它由缸筒、活塞、活塞杆等部件组成。
当液压缸内液压油进入缸筒时，活塞会向外运动，带动活塞杆一起拉动机械装置进行工作，液压缸通常用于各种工程机械和自动化设备中。
2. 液压马达：液压马达是一种通过液压力来实现旋转运动的执行元件，它通常由马达本体、定子、转子等部件组成。
直动式比例溢流阀
直动式比例溢流阀的工作原理及结构见图3-2,。
这是一种带位置电反馈的双弹簧结构的直动式溢流阀。
它于手调式直动溢流阀的功能完全一样。
其主要区别是用比例电磁铁取代了手动弹簧力调节组件。
如图3-2a所示，它主要包括阀体6，带位置传感器1、比例电磁铁2、阀座7、阀芯5及调压弹簧4等主要零件。
当电信号输入时，电磁铁产生相应的电磁力，通过弹簧座3加在调压弹簧4和阀芯上，并对弹簧预压缩。
此预压缩量决定了溢流压力。
而压缩量正比输入电信号，所以溢流压力也正比于输入电信号，实现对压力的比例控制。
弹簧座德实际位置由差动变压器式位移传感器1检测，实际值被反馈到输入端与输入值进行比较，当出现误差就由电控制器产生信号加以纠正。
由图3-2b所示的结构框图可见，利用这种原理，可排除电磁铁摩擦的影响，从而较少迟滞和提高重复精度等因素会影响调压精度。
显然这是一种属于间接检测的反馈方式。
a
b
图3-2 带位置电反馈的直动式溢流阀
a）工作原理及结构b）结构框图
1—位移传感器2—比例电磁铁3—弹簧座4—调压弹簧
5—阀芯6—阀体7—阀座8—调零螺钉
普通溢流阀可以靠不同刚度的调压弹簧来改变压力等级，而比例溢流阀却不能。
由于比例电磁铁的推力是一定的，所以不同的等级要靠改变阀座的孔径来获得。
这就使得不同压力等级时，其允许的最大溢流量也不相同。
根据压力等级不同，最大过流量为2～10L/min。
阀的最大设定压力就是阀的额定工作压力，而设定最低压力与溢流量有关。
这种直动式的溢流阀除在小流量场合下单独作用，作为调节元件外，更多的是作为先导式溢流阀或减压阀的先导阀用。
另外，位于阀底部德调节螺钉8，可在一定范围内，调节溢流阀的工作零位。
先导式比例溢流阀
1.结构及工作原理
图3-3所示为一种先导式比例溢流阀的结构图。
它的上部位先导级6，是一个直动式比例溢流阀。
下部为主阀级11，中部带有一个
手调限压阀10，用于防止系统过载。
当比例电磁铁9通有输入信号电流时，它施加一个直接作用在先导阀芯8上。
先导压力油从内部先导油口（取下螺堵13）或从外部先导油口X处进入，经流道口和节流3后分成两股，一股经节流孔5作用在先导阀芯7上，另一股经节流孔4作用在阀芯撒谎女上部。
只要A油口压的压力不足以使导阀打开，主阀芯的上下腔的压力就保持相等，从而主阀芯保持关闭状态。
这是因为主阀芯上下有效面积相等，从而主阀芯保持关闭状态。
这是因为主阀芯上下有效面积相等，而上面有一个软弹簧向下施加一个力，使阀芯关闭。
当主阀芯是锥阀，它既小又轻，要求的行程也很小，所以这种阀
的响应很快。
阀套上有三个径向分布的油孔，当阀开启时使油流分散流走，大大减少噪声。
节流孔4起动态压力发亏作用，提高阀芯的稳定性。
图3-3 先导式比例溢流阀
1—先导油流道2—主阀弹簧 3.、4、5—节流口6—先导阀
7—外泄口8—先导阀芯9—比例电磁铁10—安全阀
11—主阀级12—主阀芯13—内部先导油口螺堵
A—进油口B—出油口X—外部先导油口Y—外部先导卸油口与传统的先导式溢流阀不同，比例溢流阀的压力等级的获得是靠改变先导阀的阀座孔径来实现的。
这点与比例直动式溢流阀完全相同。
较大的阀座孔径对应着较低的压力等级。
小阀座孔径可获得较高的额定值。
阀座的孔径通常由制造厂根据阀座的压力等级在制造时已经确定。
图3-4 先导式比例溢流阀原理框架图
从图3-4所示的原理框架图可以看出。
阀座孔的面积A用来检测
主阀芯上腔的压力P，当PA的积大于电磁力F m时，导阀开启，进而主阀开启，间接控制主压力P A.,显然P x属于中间变量,这种溢流阀的检测方式属于间接检测方式。
从图中可见，主阀在小闭环之外，主阀中的各种干扰量，例如摩擦。
液动力等的都会影响都得不到抑制，比例电磁铁也在闭环之外。
所以其压力偏差和超调量都较大，常达15%以上。
改进办法可以采用直接检测方式。
2.比例溢流阀的主要性能参数
1）静态特性
图3-5 溢流阀的静态特性曲线
a）设定压力与输入电流的关系曲线b)最低设定压力与
流量关系曲线c）压差—流量特性
比例溢流阀的静态特性主要由三条特性曲线来表示，见图3-5.一条为设定压力P A与输入电流I之间的关系曲线，称为控制特性曲线，还有一条是溢流阀的前后压差与流量的关系曲线。
从此图中可以确定溢流阀的主要性能参数；最高，最低设定压力、滞环、线性度以及稳态调压偏差等压力特性。
这些性能数据时设计的重要依据。
2）动态特性
比例溢流阀的动态特性一般用阶跃响应和频率响应曲线来表示（图3-6）。
从阶跃响应曲线可以找到滞后时间τ，响应时间t s及超调量σ（见图3-6a）。
频率特性曲线可以找出最高工作频率或频宽。
a b
图3-6 比例溢流阀的动态特性曲线
a）单位阶跃响应曲线b）频率响应曲线
3.3.2定差减压型比例调速阀
在比例节流阀中，受控量只是节流口的面积。
但经节流口的流量还与节流口的前后压差有关，为了补偿由于负载而引起的流量偏差，
需要利用压力补偿控制原理来保持节流口前后压差恒定，从而实现对流量的单参数控制。
将直动式比例节流阀与具有压力补偿功能的定差减压阀组合在一起，就构成了直动式比例调速阀。
因为它是在传统的调速阀。
因为它是在传统的调速阀的基础加上比例电磁铁构成，又称传统型的比例调速阀，或因它只有两个主油口，又称为二通比例调速阀。
在图3-15中，压力补偿的减压阀位于主节流口的上游，且与主节流口串联。
它由一个软弹簧保持在开启位置上。
比例节流阀无输入信号时，也由一个软弹簧保持关闭。
当比例电磁铁接收到输入信号后，产生电磁力直接作用子啊阀芯上，使阀芯向下压缩弹簧，打开阀口使液流从A口流向B口。
阀的开度与控制电流对应，必要时可以加上一个位移传感器，提供位置反馈，可使开度控制更为准确。
压力补偿的获得是靠把节流口的前后压差反馈到减压阀芯的两端，经减压阀的调节作用，近似使节流口前后压差ΔP保持恒定，从图中可以看出
ΔP=P A-P B=F S/A
式中F S —弹簧预压缩力；
A—减压阀芯截面积。
二通比例调速阀中，常常内置几个单向阀，使适应反向自由流动的需要，使流量从B流向A油口。
图3-16所示这种二通比例调速阀的结构图。
行程限制器的作用是限制减压阀的最大开口量h（见图3-15）。
节流口的位置由输入信号给定位置偏差由传感器检测，而偏差通过电
控器来纠正，节流口7的压降由压力补偿阀来保持恒定。
图3-15 比例调速阀工作原理简图
1—定差减压阀2—比例节流阀3—单向阀
这种比例调速阀的缺点是当节流口部分打开时有较大的起动流量超调。
这是因为起动前，在弹簧力的作用下减压口处于最大开度。
当加上阶跃信号时，减压阀来不及做出反应，由于没有减压损失，使P1=P2 ,供油压全部加在节流口上，使通过的流量有很大的超调，导致前冲现象。
克服的方法有限制减压阀的最大开启量；避免节流口的部分打开，或者利用液压的方法将压力补偿器锁定都能有效地克服起动时的跳动现象。
图3-17 带液压锁定的比例调速阀
a）液压连接图b）结构原理图
1—螺塞2—压力补偿阀芯3—阀体4—控制节流口
5—位置型比例电磁铁6—单向阀7—阻尼孔8—换向阀图3-17所示为一种压力补偿器与主节流阀直线布置的结构。
该结构的优点是可以通过液压的方法，在起动前锁定压力补偿阀芯，避免起动冲击。
该阀主要包括阀体3，控制节流口4，比例电磁铁5，单向阀6及压力补偿阀2。
要求流量由电位器设定。
为了减小在节流口4部分打开时的起动冲击，采取了起动前把补偿阀芯4锁定的措施。
油口A和压力补偿器4之间的内部通路用螺塞1堵死，把压力油经P
口和阻尼孔7引入补偿器。
换向阀8的上油压力油进入补偿器后克服弹簧力，把它锁死在关闭的位置上。
当换向阀8从P切换到向B 油口供油时，压力补偿阀芯从关闭位置移到调节位置。
这样使供压油逐渐加在控制节流口上，避免了起动时的流量超调和前冲现象。
图3-17a是这种阀的油路连接图。
在输入电流值为零或当位移传感器断线，控制节流口关闭。
节流口可按比例放大器的斜坡逐渐开大或关闭。
