电液比例先导溢流阀工作原理ppt课件

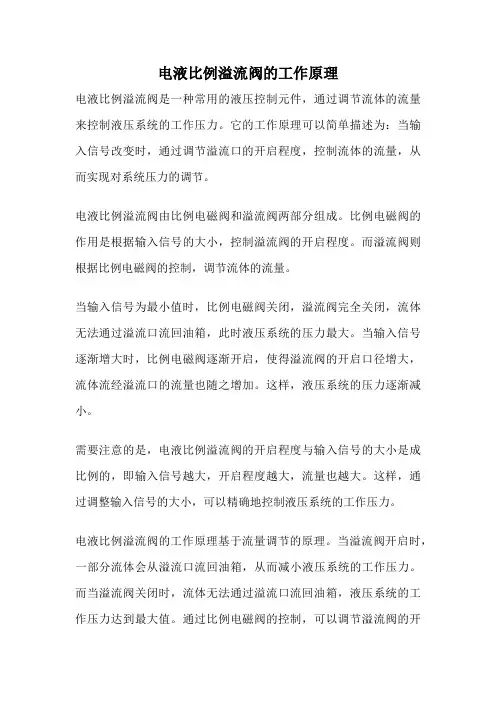

电液比例溢流阀的工作原理电液比例溢流阀是一种常用的液压控制元件，通过调节流体的流量来控制液压系统的工作压力。

它的工作原理可以简单描述为：当输入信号改变时，通过调节溢流口的开启程度，控制流体的流量，从而实现对系统压力的调节。

电液比例溢流阀由比例电磁阀和溢流阀两部分组成。

比例电磁阀的作用是根据输入信号的大小，控制溢流阀的开启程度。

而溢流阀则根据比例电磁阀的控制，调节流体的流量。

当输入信号为最小值时，比例电磁阀关闭，溢流阀完全关闭，流体无法通过溢流口流回油箱，此时液压系统的压力最大。

当输入信号逐渐增大时，比例电磁阀逐渐开启，使得溢流阀的开启口径增大，流体流经溢流口的流量也随之增加。

这样，液压系统的压力逐渐减小。

需要注意的是，电液比例溢流阀的开启程度与输入信号的大小是成比例的，即输入信号越大，开启程度越大，流量也越大。

这样，通过调整输入信号的大小，可以精确地控制液压系统的工作压力。

电液比例溢流阀的工作原理基于流量调节的原理。

当溢流阀开启时，一部分流体会从溢流口流回油箱，从而减小液压系统的工作压力。

而当溢流阀关闭时，流体无法通过溢流口流回油箱，液压系统的工作压力达到最大值。

通过比例电磁阀的控制，可以调节溢流阀的开启程度，从而控制流体的流量，进而控制液压系统的工作压力。

在实际应用中，电液比例溢流阀具有很大的灵活性和精确性。

它可以根据不同的工况要求，通过调整输入信号的大小，实现对液压系统的精确控制。

同时，它还可以与其他液压元件组合使用，实现更复杂的液压控制功能。

总结来说，电液比例溢流阀的工作原理是通过比例电磁阀控制溢流阀的开启程度，从而调节流体的流量，进而控制液压系统的工作压力。

它的优点是灵活性和精确性高，可以根据实际需求进行精确控制，并与其他液压元件组合使用。

在液压系统中起到了重要的作用。

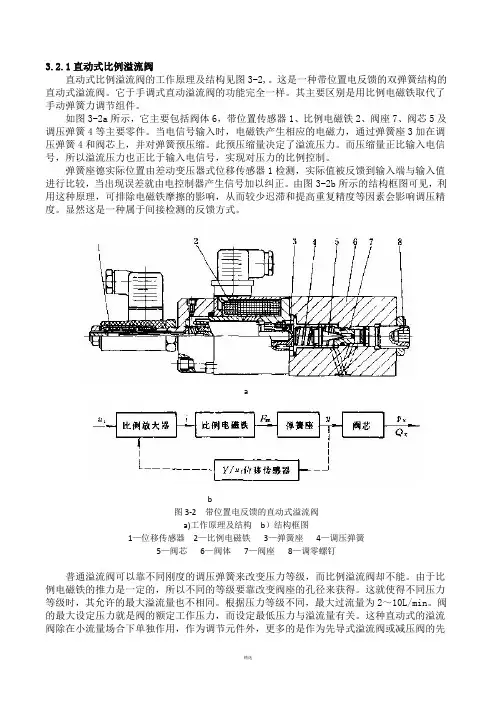

3.2.1直动式比例溢流阀直动式比例溢流阀的工作原理及结构见图3-2,。

这是一种带位置电反馈的双弹簧结构的直动式溢流阀。

它于手调式直动溢流阀的功能完全一样。

其主要区别是用比例电磁铁取代了手动弹簧力调节组件。

如图3-2a所示，它主要包括阀体6，带位置传感器1、比例电磁铁2、阀座7、阀芯5及调压弹簧4等主要零件。

当电信号输入时，电磁铁产生相应的电磁力，通过弹簧座3加在调压弹簧4和阀芯上，并对弹簧预压缩。

此预压缩量决定了溢流压力。

而压缩量正比输入电信号，所以溢流压力也正比于输入电信号，实现对压力的比例控制。

弹簧座德实际位置由差动变压器式位移传感器1检测，实际值被反馈到输入端与输入值进行比较，当出现误差就由电控制器产生信号加以纠正。

由图3-2b所示的结构框图可见，利用这种原理，可排除电磁铁摩擦的影响，从而较少迟滞和提高重复精度等因素会影响调压精度。

显然这是一种属于间接检测的反馈方式。

ab图3-2 带位置电反馈的直动式溢流阀a)工作原理及结构b）结构框图1—位移传感器2—比例电磁铁3—弹簧座4—调压弹簧5—阀芯6—阀体7—阀座8—调零螺钉普通溢流阀可以靠不同刚度的调压弹簧来改变压力等级，而比例溢流阀却不能。

由于比例电磁铁的推力是一定的，所以不同的等级要靠改变阀座的孔径来获得。

这就使得不同压力等级时，其允许的最大溢流量也不相同。

根据压力等级不同，最大过流量为2～10L/min。

阀的最大设定压力就是阀的额定工作压力，而设定最低压力与溢流量有关。

这种直动式的溢流阀除在小流量场合下单独作用，作为调节元件外，更多的是作为先导式溢流阀或减压阀的先导阀用。

另外，位于阀底部德调节螺钉8，可在一定范围内，调节溢流阀的工作零位。

3.2.2先导式比例溢流阀1.结构及工作原理图3-3所示为一种先导式比例溢流阀的结构图。

它的上部位先导级6，是一个直动式比例溢流阀。

下部为主阀级11，中部带有一个手调限压阀10，用于防止系统过载。

当比例电磁铁9通有输入信号电流时，它施加一个直接作用在先导阀芯8上。
