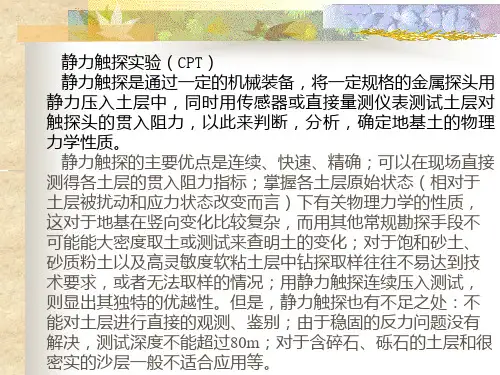

静力触探试验

静力触探试验静力触探试验是用静力将探头以一定的速率压入土中，利用探头内的力传感器，通过电子量测仪器将探头受到的贯入阻力记录下来。

由于贯入阻力的大小与土层的性质有关，因此通过贯入阻力的变化情况，可以达到了解土层的工程性质的目的。

静力触探试验可根据工程需要采用单桥探头、双桥探头或带孔隙水压力量测的单、双桥探头，可测定比贯入阻力(ps)、锥尖阻力(qc)侧壁阻力(fs)和贯入时的孔隙水压力（u）。

静力触探试验适用于软土、一般粘性土、粉土、砂土和含少量碎石的土。

一、静力触探的试验设备静力触探设备试验由加压装置、反力装置、探头及量测记录仪器等四部分组成：（一）加压装置加压装置的作用是将探头压入土层中，按加压方式可分为下列几种。

1.手摇式轻型静力触探。

利用摇柄、链条、齿轮等用人力将探头压入土中。

用于较大设备难以进入的狭小场地的浅层地基土的现场测试。

2.齿轮机械式静力触探。

主要组成部件有变速马达(功率2.8～3kW)、伞形齿轮、丝杆、稻香滑块、支架、底板、导向轮等。

其结构简单，加工方便，既可单独落地组装，也可装在汽车上，但贯入力小，贯入深度有限。

3.全液压传动静力触探。

分单缸和双缸两种。

主要组成部件有：油缸和固定油缸底座、油泵、分压阀、高压油管、压杆器和导向轮等。

目前在国内使用液压静力触探仪比较普遍，一般最大贯入力可达200kN。

(二)反力装置静力触探的反力用三种形式解决：1.利用地锚作反力。

当地表有一层较硬的粘性土覆盖层时，可以是使用2～4个或更多的地锚作反力，视所需反力大小而定。

锚的长度一般1.5m左右，叶片的直径可分成多种，如25、30、35、40cm，以适应各种情况。

2.用重物作反力。

如地表土为砂砾、碎石土等，地锚难以下入，此时只有采用压重物来解决反力问题，即在触探架上压以足够的重物，如钢轨、钢锭、生铁块等。

软土地基贯入30m以内的深度，一般需压重物40～50kN。

3.利用车辆自重作反力。

将整个触探设备装在载重汽车上，利用载重汽车的自重作反力。

Cu=0.071qc+1.28
Qc<700kPa
同济大学
Cu=0.039qc+2.7
Qc<800kPa
铁道部
Cu=0.0308ps+4.0
Ps=100 ～ 1500kPa 新 .0696ps-2.7
Ps=300～1200饱和软 粘土
武汉静探联合组
Cu=0.1qc
Ψ=0纯粘土
Qu = α b q cb Ab + U P ∑ f si l i β f
i =1
−
n
确定地基土承载力基本值f 用ps(kPa)或qc值(kPa)确定地基土承载力基本值 o (kPa) 或 确定地基土承载力基本值
实用公式
f0
适用条件 上海硬壳层 上海淤泥质粘性土 上海灰色粘性土 上海粉土 1500≦ 一般粘性土 1500≦ps≦6000 淤泥质土、一般粘性土、 淤泥质土、一般粘性土、老粘土 300≦ 300≦ps≦6000 淤泥质土、 300≦ 淤泥质土、一般粘性土 300≦ps≦3000 老粘性土 中、粗砂 粉、细砂 3000≦ 3000≦ps≦6000 1000≦ 1000≦ps≦10000 1000≦ps≦15000 1000≦
软 土 ， 0.3≦ps<5 软 土 ， 0.3≦ps<3 老粘性土
Es
和 变 形 模 量
3≦ps<6 ps<1.6 建设部综勘院 ps>4
软土，一般粘性土 粉土
Eo
2）砂土 砂土的压缩模量E、变形模量E0和初始切线模量Ei与静力触 探的锥尖阻力qc和贯入阻力qs均有一定的关系。如我国铁道 部《静力触探技术规则》提出估算砂土Es的经验值见下表
摩阻比-深度（Rfh）关系曲线

05
CATALOGUE
静力触探试验的优缺点
优点
无损检测 连续测试 快速简便 适用范围广
静力触探试验是一种无损检测方法，不会对土体造成破坏，能 够保证土体的完整性和原状结构。
静力触探试验可以连续进行，能够获取土体中不同深度的物理 性质参数，如锥尖阻力、侧摩阻力等。
静力触探试验操作简便，测试速度快，能够提高工程勘察的效 率。
地层参数的确定
土层厚度
通过静力触探试验结果，确定各土层 的厚度和分布范围。
土层承载力
根据静力触探数据计算各土层的承载 力，为工程设计提供依据。
土层压缩性
分析土层的压缩性指标，判断土层的 稳定性及沉降量。
土层抗剪强度
通过静力触探试验结果，确定土层的 抗剪强度参数，评估边坡稳定性。
地层评价与工程建议
地层评价
根据静力触探试验结果，对各土层进行 评价，确定其工程性质和适用性。
风险评估
结合地层评价结果，对工程中可能存 在的风险进行评估，并提出相应的防
范措施。
工程建议
根据地层评价结果，提出针对性的工 程措施和建议，如地基处理、边坡防 护等。
监测方案
根据工程需求和地层特点，制定合理 的监测方案，对工程实施过程中的土 层变化进行实时监测。
对硬土和岩石不适用
静力触探试验不适用于硬土和岩石地层，因为锥尖阻力可能会非常大 ，导致无法进行测试。
需要经验丰富的操作员
静力触探试验需要经验丰富的操作员进行操作，以确保测试结果的准 确性和可靠性。
06
CATALOGUE
静力触探试验的案例分析
案例一：某地区软土层的静力触探试验
总结词
了解软土层的物理性质
目的

标准贯入试验、静力触探、动力初探对比1、名词解释：标准贯入试验：质量为63.5kg的穿心锤，以76cm的落距自由下落，将标准规格的贯入器自钻孔孔底预打15cm，测记再打入30cm的锤击数的原位试验方法。

静力触探试验：以静压力将一定规格的锥形探头压入土层，根据其所受阻抗力大小评价土层力学性质，并间接估计土层各深度处的承载力、变形模量和进行土层划分的原位试验方法。

动力触探试验：用一定质量的击锤，以一定的自由落距将一定规格的圆锥探头打入土中，根据打入土中的一定深度所需的锤击数，判定土的性质的原位试验方法。

2、解析：标准贯入试验：动力触探的一种，是在现场测定砂土或黏性土的地基承载力的一种方法。

它利用一定的锤击功能将一定规格的对开管式贯入器打入钻孔孔底的土中，根据打入土中的贯入阻抗判别土层的变化及土的工程性质。

静力触探试验：采用静力方式均匀地将标准规格的探头压入土中，通过量测探头贯入阻力以测定土的力学特性的原位测试方法。

一般在黏性土、粉土和砂土及相应的处理土地基中较为适用，对于含少量碎石土层，其适用性应根据碎石含量、粒径级配等条件而定。

静力触探试验能较为直观地评价土的均匀性和地基处理效果，结合载荷试验成果或地区工程实践经验，能推定土的承载力及变形参数。

动力触探试验：用标准质量的重锤，以一定高度的自由落距，将标准规格的圆锥形探头贯入土中，根据打入土中一定距离所需的锤击数，判定土的力学特性。

共分为轻型动力触探、重型动力触探和超重型动力触探三种：轻型动力触探试验适用于评价黏性土、粉土、粉砂、细砂地基及其人工地基土形状、地基处理效果和判定地基承载力；重型动力触探试验适用于评价黏性土、粉土、砂土、中密以下的碎石土及其人工地基以及极软岩的地基土性状、地基处理效果和判定地基承载力，也可用于检验砂石桩和初凝状态的水泥搅拌桩、旋喷桩、灰土桩、夯实水泥土桩、注浆加固地基的成桩质量、处理效果以及评价强夯置换效果及置换墩着底情况；超重型动力触探试验适用于评价碎石土、极软岩和软岩等地基土性状和判定地基承载力，也可用于评价强夯置换效果及置换墩着底情况。
