地基承载力试验检测报告(静力触探法)

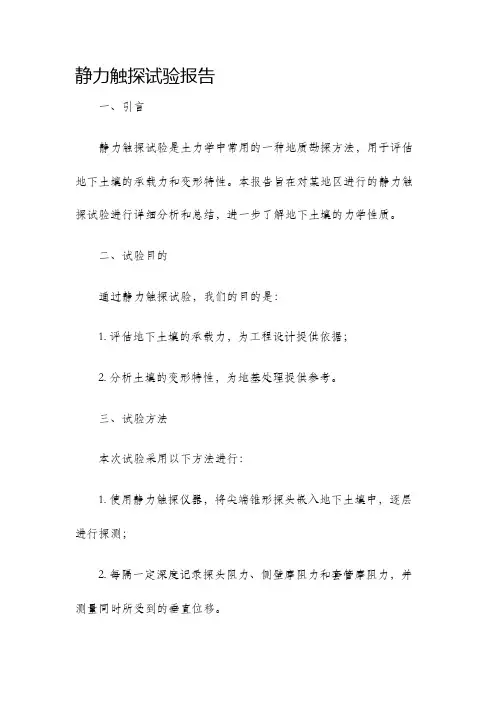

静力触探试验报告一、引言静力触探试验是土力学中常用的一种地质勘探方法，用于评估地下土壤的承载力和变形特性。

本报告旨在对某地区进行的静力触探试验进行详细分析和总结，进一步了解地下土壤的力学性质。

二、试验目的通过静力触探试验，我们的目的是：1. 评估地下土壤的承载力，为工程设计提供依据；2. 分析土壤的变形特性，为地基处理提供参考。

三、试验方法本次试验采用以下方法进行：1. 使用静力触探仪器，将尖端锥形探头嵌入地下土壤中，逐层进行探测；2. 每隔一定深度记录探头阻力、侧壁摩阻力和套管摩阻力，并测量同时所受到的垂直位移。

四、试验结果分析根据试验数据，我们对结果进行了详细分析和总结，得出以下结论：1. 静力触探曲线中的阻力峰值反映了土层的承载力大小，峰值越大，承载能力越高；2. 侧壁摩阻力主要反映了土层的摩擦性质，其大小与土层的抗剪强度相关；3. 套管摩阻力主要与土层的密实性和黏聚性有关，提供了土层的有关特性参数；4. 通过测量的垂直位移数据，可以对土层的变形特性进行分析，提供了土壤的压缩指数等参数。

五、试验结论根据试验结果分析，我们得出以下结论：1. 土层的承载能力在不同深度处存在差异，需要根据实际情况进行设计和施工；2. 土层的摩擦性质和剪切强度对工程的稳定性和安全性有重要影响，需要针对具体情况进行地基处理；3. 土壤的变形特性对工程的变形管控和设计补偿有重要作用，需要进行合理的压缩计算和应力分析。

六、存在问题和建议在试验过程中，我们也发现了一些问题，并提出了相应的建议：1. 由于实际地质情况的复杂性，试验数据可能存在一定的误差，需要结合现场实际情况进行综合分析；2. 静力触探试验虽然能提供有关土壤力学性质的指标，但无法完全代替其他地质勘探方法，应结合其他数据进行分析；3. 样本数量和取样深度应根据工程的具体要求进行合理确定。

七、结语静力触探试验是一种有效且常用的地质勘探方法，可以提供重要的土壤力学性质参数，为工程设计和施工提供依据。

动力触探仪检测地基承载力试验方法This model paper was revised by the Standardization Office on December 10, 2020动力触探仪检测地基承载力试验方法1、静力触探试验：指通过一定的机械装置，将某种规格的金属触探头用静力压、静力触探试验入土层中，同时用传感器或直接量测仪表测试土层对触探头的贯入阻力，以此来判断、分析确定地基土的物理力学性质。

静力触探试验适用于粘性土，粉土和砂土，主要用于划分土层，估算地基土的物理力学指标参数，评定地基土的承载力，估算单桩承载力及判定砂土地基的液化等级等。

(多为设计单位采用) 。

2、动力触探试验：指利用锤击功能，将一定规格的圆锥探头打入土中，根据打入土中的阻抗大小判别土层的变化，对土层进行力学分层，并确定土层的物理力学性质，对地基土作出工程地质评价。

动力触探试验适用于强风化、全风化的硬质岩石，各种软质岩及各类土。

动力触探仪分为：轻型触探仪、重型触探仪及超重型触探仪三类。

目前承建单位一般选用轻型和重型。

①轻型触探仪适用于：砂土、粉土及粘性土地基检测，(一般要求土中不含碎、卵石) ，轻型触探仪设备轻便，操作简单，省人省力，记录每打入30cm 的锤击次数，代用公式为：R=×N-2)×（1）R-地基容许承载力 Kpa ，N-轻型触探锤击数。

②重型触探仪适用于：各类土，是目前承建单位应用最广泛的一种地基承载力测试方法，该法是采用质量为的穿心锤，以 76cm 的落距，将触探头打入土中，记录打入 10cm 的锤击数，代用公式为：y=+ （2）y-地基容许承载力 Kpa ， x-重型触探锤击数。

3、标准贯入试验：标准贯入仪试验是动力触探类型之一，其利用质量为的标准贯入试验：穿心锤，以 76cm 的恒定高度上自由落下，将一定规格的触探头打入土中 15cm，然后开始记录锤击数目，接着将标准贯入器再打入土中 30 cm，用此 30cm 的锤击数(N)作为标准贯入试验指标，标准贯入试验是国内广泛应用的一种现场原位测试手段，它不仅可用于砂土的测试，也可用于粘性土的测试。

指通过一定的机械装置，将某种规格的金属触探头用静力压、静力触探试验入土层中，同时用传感器或直接量测仪表测试土层对触探头的贯入阻力，以此来判断、分析确定地基土的物理力学性质。

静力触探试验适用于粘性土，粉土和砂土，主要用于划分土层，估算地基土的物理力学指标参数，评定地基土的承载力，估算单桩承载力及判定砂土地基的液化等级等。

(多为设计单位采用) 。

2、动力触探试验：指利用锤击功能，将一定规格的圆锥探头打入土中，根据打入土中的阻抗大小判别土层的变化，对土层进行力学分层，并确定土层的物理力学性质，对地基土作出工程地质评价。

动力触探试验适用于强风化、全风化的硬质岩石，各种软质岩及各类土。

动力触探仪分为：轻型触探仪、重型触探仪及超重型触探仪三类。

目前承建单位一般选用轻型和重型。

①轻型触探仪适用于：砂土、粉土及粘性土地基检测，(一般要求土中不含碎、卵石) ，轻型触探仪设备轻便，操作简单，省人省力，记录每打入30cm 的锤击次数，代用公式为：R=×N-2)×（1）R-地基容许承载力 Kpa ，N-轻型触探锤击数。

②重型触探仪适用于：各类土，是目前承建单位应用最广泛的一种地基承载力测试方法，该法是采用质量为的穿心锤，以 76cm 的落距，将触探头打入土中，记录打入10cm 的锤击数，代用公式为：y=+ （2）y-地基容许承载力 Kpa ， x-重型触探锤击数。

标准贯入仪试验是动力触探类型之一，其利用质量为的标准贯入试验：穿心锤，以 76cm 的恒定高度上自由落下，将一定规格的触探头打入土中15cm，然后开始记录锤击数目，接着将标准贯入器再打入土中 30 cm，用此 30cm 的锤击数(N)作为标准贯入试验指标，标准贯入试验是国内广泛应用的一种现场原位测试手段，它不仅可用于砂土的测试，也可用于粘性土的测试。

锤击数(N) 的结果不仅可用于判断砂土的密实度，粘性土的稠度，地基土的容许承载力，砂土的振动液化，桩基承载力，同时也是地基处理效果的一种重要方法轻型动力触探轻型圆锥动力触探是利用一定的锤击能量(锤重10kg)，将一定规格的圆锥探头打入土中，根据贯入锤击数判别土层的类别，确定土的工程性质，对地基土做出综合评价。

动力触探仪检测地基承载力试验方法1、静力触探试验：指通过一定的机械装置，将某种规格的金属触探头用静力压、静力触探试验入土层中，同时用传感器或直接量测仪表测试土层对触探头的贯入阻力，以此来判断、分析确定地基土的物理力学性质。

静力触探试验适用于粘性土，粉土和砂土，主要用于划分土层，估算地基土的物理力学指标参数，评定地基土的承载力，估算单桩承载力及判定砂土地基的液化等级等。

(多为设计单位采用) 。

2、动力触探试验：指利用锤击功能，将一定规格的圆锥探头打入土中，根据打入土中的阻抗大小判别土层的变化，对土层进行力学分层，并确定土层的物理力学性质，对地基土作出工程地质评价。

动力触探试验适用于强风化、全风化的硬质岩石，各种软质岩及各类土。

动力触探仪分为：轻型触探仪、重型触探仪及超重型触探仪三类。

目前承建单位一般选用轻型和重型。

①轻型触探仪适用于：砂土、粉土及粘性土地基检测，(一般要求土中不含碎、卵石) ，轻型触探仪设备轻便，操作简单，省人省力，记录每打入30cm 的锤击次数，代用公式为：R=(0.8×N-2)×9.8 （1）R-地基容许承载力 Kpa ，N-轻型触探锤击数。

②重型触探仪适用于：各类土，是目前承建单位应用最广泛的一种地基承载力测试方法，该法是采用质量为 63.5kg 的穿心锤，以 76cm 的落距，将触探头打入土中，记录打入 10cm 的锤击数，代用公式为：y=35.96x+23.8 （2）y-地基容许承载力 Kpa ， x-重型触探锤击数。

3、标准贯入试验：标准贯入仪试验是动力触探类型之一，其利用质量为 63.5kg 的标准贯入试验：穿心锤，以 76cm 的恒定高度上自由落下，将一定规格的触探头打入土中 15cm，然后开始记录锤击数目，接着将标准贯入器再打入土中 30 cm，用此 30cm 的锤击数(N)作为标准贯入试验指标，标准贯入试验是国内广泛应用的一种现场原位测试手段，它不仅可用于砂土的测试，也可用于粘性土的测试。

检测报告NO: XXXXXXXX工程名称：委托单位：检测方法：静力触探试验报告日期：某某建设工程质量检测有限公司地址：邮编：电话：传真：静力触探试验检测报告MMJC-6131C批准：审核：校核：项目负责：静力触探试验检测报告（附录）一、工程及地质概况根据《xxxx岩土工程勘察报告》，拟建场地土层情况自上而下为：1、填土：灰黄色，稍湿，松散，厚度约0.4~4.8m。

2、中砂：灰黄色，饱和，稍密，厚度约0.85~5.6m。

3、残积砂质粘性土：灰黄、灰白色，可塑~硬塑状，厚度约0.9~23.8m。

4、全风化花岗岩：灰黄、灰白色，硬塑状，岩芯呈砂土状，风化裂隙极发育。

土石工程分级为Ⅲ级。

厚度约0.5~28.35m。

5、强风化花岗岩(砂土状)：灰黄、灰白色，岩芯呈砂土状，致密，散体结构，风化裂隙发育。

土石工程分级为Ⅳ级。

厚度约2.4~14.4m。

6、强风化花岗岩(碎块状)：灰黄、灰白色，坚硬状，岩芯呈碎屑、碎块状，块状结构，风化裂隙发育。

土石工程分级为Ⅳ级。

7、中风化花岗岩：灰白色，块状结构，岩芯成柱、短柱状，裂隙尚发育，岩石坚硬程度为较坚硬，岩体完整程度为较破碎，岩石饱和单轴抗压强度62.0MPa。

土石工程分级为Ⅴ~Ⅵ级，未揭穿。

二、检测目的和内容对《XXXX工程》水泥搅拌桩地基处理后的桩间土进行静力触探试验检测，确定其地基土承载力特征值和压缩模量，该工程场地完成静力触探孔10点。

三、检测原理及仪器静力触探（CPT）是用静力将探头以一定的速率压入土中，利用探头内的测力传感器，通过电子量测器将探头受到的贯入阻力记录下来。

由于贯入阻力的大小与土层的性质有关，因此通过贯入阻力的变化情况，可以达到了解土层工程性质的目的。

本次检测试验贯入系统采用WYSB型液压机；探头：单桥探头锥头面积15cm2；仪器编号为MMJC-236D-1；反力装置为地锚反力。

试验过程严格遵循《建筑地基检测技术规程》（JGJ340-2015），保证贯入的垂直度在误差允许范围之内，贯入速率按1.2±0.3米/分钟进行，按规范进行评价。

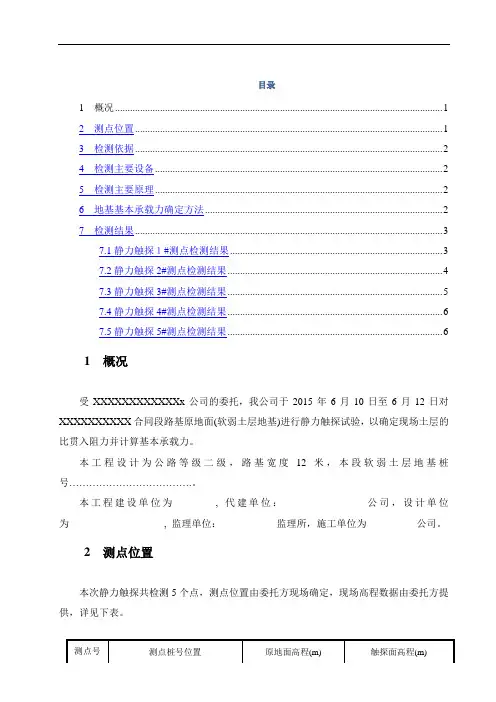

目录1 概况 (1)2 测点位置 (1)3 检测依据 (2)4 检测主要设备 (2)5 检测主要原理 (2)6 地基基本承载力确定方法 (2)7 检测结果 (3)7.1静力触探１#测点检测结果 (3)7.2静力触探2#测点检测结果 (4)7.3静力触探3#测点检测结果 (5)7.4静力触探4#测点检测结果 (6)7.5静力触探5#测点检测结果 (6)1 概况受XXXXXXXXXXXXx公司的委托，我公司于2015年6月10日至6月12日对XXXXXXXXXX合同段路基原地面(软弱土层地基)进行静力触探试验，以确定现场土层的比贯入阻力并计算基本承载力。

本工程设计为公路等级二级，路基宽度12米，本段软弱土层地基桩号……………………………….。

本工程建设单位为, 代建单位：公司，设计单位为, 监理单位：监理所，施工单位为公司。

2 测点位置本次静力触探共检测5个点，测点位置由委托方现场确定，现场高程数据由委托方提供，详见下表。

3 检测依据本次检测，根据委托方要求，主要依据以下规程及标准：（1）《铁路工程地质原位测试规程》TB 10018－2003；（2）本项目合同文件及其它相关技术资料。

4 检测主要设备本次采用的主要设备情况见下表。

5 检测主要原理静力触探适用于软土、黏性土、粉土、砂类土及含少量碎石土层，可划分土层界面、土类定名、确定地基承载力和单桩极限荷载、判定地基土液化可能性及测定地基土的物理学参数等。

试验时以一恒定的贯入速率将圆锥探头通过一系列探杆压入土中, 并按一定深度间距根据测得的探头贯入阻力大小来间接判定土的物理力学性质。

6 地基基本承载力确定方法本次试验探头采用单桥探头，确定地基基本承载力时，由于无地区使用经验可循，本报告参照《铁路工程地质原位测试规程》TB 10018－2003表10.5.16－1“天然地基基本承载力算表”中软土层公式σ0=0.112Ps+5计算所得。

7 检测结果7.1静力触探１#测点检测结果1#测点，位于K104+428右幅距中2m处，原地面高程1851.670 m，触探面高程1849.150 m，各土层深度的比贯入阻力及基本承载力检测结果见下表。

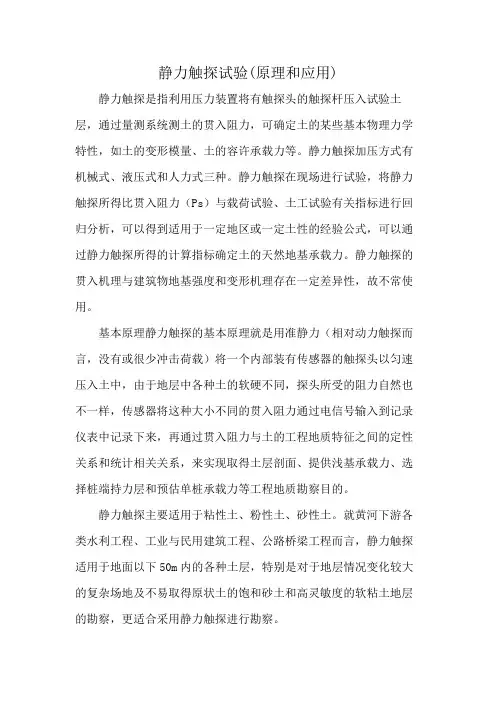

静力触探试验(原理和应用)静力触探是指利用压力装置将有触探头的触探杆压入试验土层，通过量测系统测土的贯入阻力，可确定土的某些基本物理力学特性，如土的变形模量、土的容许承载力等。

静力触探加压方式有机械式、液压式和人力式三种。

静力触探在现场进行试验，将静力触探所得比贯入阻力（Ps）与载荷试验、土工试验有关指标进行回归分析，可以得到适用于一定地区或一定土性的经验公式，可以通过静力触探所得的计算指标确定土的天然地基承载力。

静力触探的贯入机理与建筑物地基强度和变形机理存在一定差异性，故不常使用。

基本原理静力触探的基本原理就是用准静力（相对动力触探而言，没有或很少冲击荷载）将一个内部装有传感器的触探头以匀速压入土中，由于地层中各种土的软硬不同，探头所受的阻力自然也不一样，传感器将这种大小不同的贯入阻力通过电信号输入到记录仪表中记录下来，再通过贯入阻力与土的工程地质特征之间的定性关系和统计相关关系，来实现取得土层剖面、提供浅基承载力、选择桩端持力层和预估单桩承载力等工程地质勘察目的。

静力触探主要适用于粘性土、粉性土、砂性土。

就黄河下游各类水利工程、工业与民用建筑工程、公路桥梁工程而言，静力触探适用于地面以下50m内的各种土层，特别是对于地层情况变化较大的复杂场地及不易取得原状土的饱和砂土和高灵敏度的软粘土地层的勘察，更适合采用静力触探进行勘察。

静力触探既是一种原位测试手段，也是一种勘探手段，它和常规的钻探——取样——室内试验等勘探程序相比，具有快速、精确、经济和节省人力等特点。

此外，在采用桩基工程勘察中，静力触探能准确地确定桩端持力层等特征也是一般常规勘察手段所不能比拟的。

探头的尺寸和加工精度，直接影响着触探资料的准确性。

统一探头几何尺寸的目的是为了使触探试验资料能够相互引用与对比。

规定的加工精度是为了保证探头的几何尺寸，限制探头几何尺寸的误差，同时也是为了使探头各部件能够正常工作。

选用的探头几何尺寸及加工精度必须符合我国规定的标准。

地基承载力试验检测报告(静力触探法)（一）引言概述:地基承载力试验检测报告是对地基承载力进行测试和评估的重要文档。

本报告将采用静力触探法（SPT）作为主要测试方法，旨在通过详细描述测试过程和结果，评估地基承载力的可行性和可靠性。

正文:一、测试目的1.1 评估地基承载力是否满足设计和建造要求1.2 确定地基承载力的变化和分布情况1.3 为后续土壤工程施工和处理提供依据二、测试方法2.1 静力触探法的原理和适用范围2.2 测试设备和仪器的选择和使用2.3 测试点的选取和布置2.4 测试过程中的数据采集和记录2.5 数据处理和分析方法三、测试结果分析3.1 对各测试点的承载力进行评估和比较3.2 地基承载力的空间分布和变化规律3.3 利用测试结果预测地基承载力的可靠性和稳定性3.4 分析地质条件对地基承载力的影响3.5 根据测试结果提出地基加固和处理的建议四、相关问题和措施4.1 地基承载力不足的原因分析4.2 土壤改良和加固的技术方案4.3 施工过程中可能出现的问题及其解决措施4.4 后续监测和维护工作的建议4.5 对于地基承载力的改进和优化的建议五、总结在本次地基承载力试验检测报告中，通过采用静力触探法，对地基承载力进行了系统的测试和分析。

根据测试结果和分析，我们对地基的承载能力、变化规律以及可能出现的问题进行了全面评估和预测。

同时，针对测试结果提出了合理的加固和处理建议，以确保土壤工程的稳定和安全性。

建议在后续的工程施工中，继续进行监测和维护工作，以确保地基承载力的长期稳定和可靠性。

文末总结:综上所述，通过静力触探法测试的地基承载力试验检测报告，对地基承载力进行了系统的评估和预测。

报告详细介绍了测试方法和过程，并对测试结果进行了全面的分析和总结，提出了相应的加固和处理建议。

这些结果和建议将为土壤工程施工提供重要依据，保障工程的安全和稳定性。

动力触探仪检测xx力试验方法1、静力触探试验：指通过一定的机械装置，将某种规格的金属触探头用静力压、静力触探试验入土层中，同时用传感器或直接量测仪表测试土层对触探头的贯入阻力，以此来判断、分析确定地基土的物理力学性质。

静力触探试验适用于粘性土，粉土和砂土，主要用于划分土层，估算地基土的物理力学指标参数，评定地基土的承载力，估算单桩承载力及判定砂土地基的液化等级等。

(多为设计单位采用) 。

2、动力触探试验：指利用锤击功能，将一定规格的圆锥探头打入土中，根据打入土中的阻抗大小判别土层的变化，对土层进行力学分层，并确定土层的物理力学性质，对地基土作出工程地质评价。

动力触探试验适用于强风化、全风化的硬质岩石，各种软质岩及各类土。

动力触探仪分为：轻型触探仪、重型触探仪及超重型触探仪三类。

目前承建单位一般选用轻型和重型。

①轻型触探仪适用于：砂土、粉土及粘性土地基检测，(一般要求土中不含碎、卵石) ，轻型触探仪设备轻便，操作简单，省人省力，记录每打入30cm 的锤击次数，代用公式为：R=(0.8×N-2)×9.8 （1）R-地基容许承载力Kpa ，N-轻型触探锤击数。

②重型触探仪适用于：各类土，是目前承建单位应用最广泛的一种地基承载力测试方法，该法是采用质量为63.5kg 的穿心锤，以76cm 的落距，将触探头打入土中，记录打入10cm 的锤击数，代用公式为：y=35.96x+23.8 （2）y-地基容许承载力Kpa ，x-重型触探锤击数。

3、标准贯入试验：标准贯入仪试验是动力触探类型之一，其利用质量为63.5kg 的标准贯入试验：穿心锤，以76cm 的恒定高度上自由落下，将一定规格的触探头打入土中15cm，然后开始记录锤击数目，接着将标准贯入器再打入土中30 cm，用此30cm 的锤击数(N)作为标准贯入试验指标，标准贯入试验是国内广泛应用的一种现场原位测试手段，它不仅可用于砂土的测试，也可用于粘性土的测试。

动力触探仪检测地基承载力试验方法1、静力触探试验：指通过一定的机械装置，将某种规格的金属触探头用静力压、静力触探试验入土层中，同时用传感器或直接量测仪表测试土层对触探头的贯入阻力，以此来判断、分析确定地基土的物理力学性质。

静力触探试验适用于粘性土，粉土和砂土，主要用于划分土层，估算地基土的物理力学指标参数，评定地基土的承载力，估算单桩承载力及判定砂土地基的液化等级等。

(多为设计单位采用) 。

2、动力触探试验：指利用锤击功能，将一定规格的圆锥探头打入土中，根据打入土中的阻抗大小判别土层的变化，对土层进行力学分层，并确定土层的物理力学性质，对地基土作出工程地质评价。

动力触探试验适用于强风化、全风化的硬质岩石，各种软质岩及各类土。

动力触探仪分为：轻型触探仪、重型触探仪及超重型触探仪三类。

目前承建单位一般选用轻型和重型。

①轻型触探仪适用于：砂土、粉土及粘性土地基检测，(一般要求土中不含碎、卵石) ，轻型触探仪设备轻便，操作简单，省人省力，记录每打入30cm 的锤击次数，代用公式为：R=(0.8 XN-2) >9.8 (1)R-地基容许承载力Kpa , N-轻型触探锤击数。

②重型触探仪适用于：各类土，是目前承建单位应用最广泛的一种地基承载力测试方法，该法是采用质量为63.5kg的穿心锤，以76cm的落距，将触探头打入土中，记录打入10cm的锤击数，代用公式为：y=35.96x+23.8 ( 2)y-地基容许承载力Kpa ，x-重型触探锤击数。

3、标准贯入试验：标准贯入仪试验是动力触探类型之一，其利用质量为63.5kg的标准贯入试验：穿心锤，以76cm的恒定高度上自由落下，将一定规格的触探头打入土中15cm，然后开始记录锤击数目，接着将标准贯入器再打入土中30 cm，用此30cm的锤击数(N)作为标准贯入试验指标，标准贯入试验是国内广泛应用的一种现场原位测试手段，它不仅可用于砂土的测试，也可用于粘性土的测试。

动力触探仪检测地基承载力试验方法1、静力触探试验：指通过一定的机械装置，将某种规格的金属触探头用静力压、静力触探试验入土层中，同时用传感器或直接量测仪表测试土层对触探头的贯入阻力，以此来判断、分析确定地基土的物理力学性质。

静力触探试验适用于粘性土，粉土和砂土，主要用于划分土层，估算地基土的物理力学指标参数，评定地基土的承载力，估算单桩承载力及判定砂土地基的液化等级等。

(多为设计单位采用) 。

2、动力触探试验：指利用锤击功能，将一定规格的圆锥探头打入土中，根据打入土中的阻抗大小判别土层的变化，对土层进行力学分层，并确定土层的物理力学性质，对地基土作出工程地质评价。

动力触探试验适用于强风化、全风化的硬质岩石，各种软质岩及各类土。

动力触探仪分为：轻型触探仪、重型触探仪及超重型触探仪三类。

目前承建单位一般选用轻型和重型。

①轻型触探仪适用于：砂土、粉土及粘性土地基检测，(一般要求土中不含碎、卵石) ，轻型触探仪设备轻便，操作简单，省人省力，记录每打入30cm 的锤击次数，代用公式为：R=(0.8×N-2)×9.8 （1）R-地基容许承载力 Kpa ，N-轻型触探锤击数。

②重型触探仪适用于：各类土，是目前承建单位应用最广泛的一种地基承载力测试方法，该法是采用质量为 63.5kg 的穿心锤，以 76cm 的落距，将触探头打入土中，记录打入 10cm 的锤击数，代用公式为：y=35.96x+23.8 （2）y-地基容许承载力 Kpa ， x-重型触探锤击数。

3、标准贯入试验：标准贯入仪试验是动力触探类型之一，其利用质量为63.5kg 的标准贯入试验：穿心锤，以 76cm 的恒定高度上自由落下，将一定规格的触探头打入土中 15cm，然后开始记录锤击数目，接着将标准贯入器再打入土中 30 cm，用此 30cm 的锤击数(N)作为标准贯入试验指标，标准贯入试验是国内广泛应用的一种现场原位测试手段，它不仅可用于砂土的测试，也可用于粘性土的测试。

引言：地基承载力是指土地基在承受荷载时所能承受的最大力量。

土地基的承载力是确定房屋或其他结构物基础是否能承受荷载的重要指标。

地基承载力试验检测是评估地基承载力的一种常见方法。

本文将继续介绍地基承载力试验检测的静力触探法。

1. 静力触探法的概述1.1 钻孔准备在进行静力触探试验前，需要先进行钻孔准备。

钻孔准备包括选择试验点、选取合适的钻孔方式和确定钻孔深度等。

通常情况下，试验点的选择需要考虑土层的一致性和地表承载力的要求。

1.2 钢管安放在选定的试验点上，需要将钢管安放到钻孔孔底，以便进行后续的试验操作。

钢管的直径和长度应根据试验要求确定，并且需要保证安放时的垂直度。

1.3 钻杆安装钻杆的安装是静力触探试验的重要环节。

钻杆需要通过钢管，并延伸至地表。

选择适当的钻杆直径和长度，确保其稳定性和可靠性。

1.4 荷载施加在钻杆安装完成后，需要施加荷载。

通常使用油压机或液压系统施加荷载。

通过施加荷载，可以测得地基的变形和应力数据，进而计算地基的承载力。

1.5 数据记录和分析在进行荷载施加的过程中，需要记录相应的数据，并进行后续的分析。

数据记录可以包括地基的沉降量、钻杆的伸长量、荷载施加量等。

通过对这些数据的分析，可以计算地基的承载力。

2. 静力触探法的优势2.1 非破坏性静力触探法是一种非破坏性的地基承载力试验方法。

在试验过程中，不会对地基结构产生破坏，可以保持地基的完整性。

2.2 简便快捷相比其他地基承载力试验方法，静力触探法具有简便快捷的特点。

试验过程简单，可以在较短的时间内完成。

2.3 数据准确性高静力触探法通过直接测定地基的变形和应力数据，可以更加准确地评估地基的承载力。

数据的准确性对于设计和施工具有重要的指导意义。

2.4 成本相对较低相对于其他地基承载力试验方法，静力触探法的设备和人力成本相对较低。

这降低了地基承载力试验的成本，使其更适用于各种规模的工程项目。

2.5 应用范围广静力触探法适用于各种类型的地基和土壤情况。

动力触探仪检测地基承载力试验方法
1、静力触探试验：
指通过一定的机械装置，将某种规格的金属触探头用静力压、静力触探试验入土层中，同时用传感器或直接量测仪表测试土层对触探头的贯入阻力，以此来判断、分析确定地基土的物理力学性质。

静力触探试验适用于粘性土，粉土和砂土，主要用于划分土层，估算地基土的物理力学指标参数，评定地基土的承载力，估算单桩承载力及判定砂土地基的液化等级等。

(多为设计单位采用)。

2、动力触探试验：
对
R-
的穿
y-
3
标准贯入仪试验是动力触探类型之一，其利用质量为63.5kg的标准贯入试验：穿心锤，以76cm 的恒定高度上自由落下，将一定规格的触探头打入土中15cm，然后开始记录锤击数目，接着将标准贯入器再打入土中30cm，用此30cm的锤击数(N)作为标准贯入试验指标，标准贯入试验是国内广泛应用的一种现场原位测试手段，它不仅可用于砂土的测试，也可用于粘性土的测试。

锤击数(N)的结果不仅可用于判断砂土的密实度，粘性土的稠度，地基土的容许承载力，砂土的振动液化，桩基承载力，同时也是地基处理效果的一种重要方法
轻型动力触探
轻型圆锥动力触探是利用一定的锤击能量(锤重10kg)，将一定规格的圆锥探头打入土中，根据贯入锤击数判别土层的类别，确定土的工程性质，对地基土做出综合评价。

目录
长沙市某楼盘，位于浏阳河畔，地势起伏相对较小，大部分是耕地和农田，耕地和农田的土质为耕植土和淤泥层(耕地0－30cm为耕植土，农田0－80cm为淤泥层，饱和、软塑－流塑，颜色为黑色－灰色)，底层土质为粉质粘土，颜色为灰色、硬塑。

地基承载力试验检测(静力触探法)（一）引言概述：地基承载力试验检测是土木工程中非常重要的一项工作，它对于确保建筑物的安全稳定至关重要。

静力触探法作为一种常用的地基承载力试验方法，具有简便、经济、有效的特点。

本文将介绍静力触探法的工作原理，并分析其应用范围、试验设备的选择、试验过程的操作要点、试验结果的分析和数据处理等方面的内容。

一、静力触探法的工作原理1. 渗透阻力原理2. 摩阻力原理3. 静压力原理4. 配合试验数据解析原理5. 与其他试验方法的对比分析二、静力触探法的应用范围1. 土层类型的要求2. 地层深度的要求3. 工程类型的适用性4. 特殊条件下的适用性5. 设计阶段中的应用建议三、试验设备的选择和准备1. 触探钻杆和探头的选择2. 实际探测位置的规划3. 试验设备的校准和准备工作4. 环境因素对试验设备的影响5. 预防探头堵塞和损坏的策略四、试验过程的操作要点1. 钻孔操作的规范与流程2. 探头插入和移除的注意事项3. 试验中的数据记录与监测4. 试验装置的保养和维护5. 人员安全和施工环境的保障五、试验结果的分析和数据处理1. 渗透阻力-锤击数曲线的解读2. 摩阻力-锤击数曲线的解读3. 静压力-沉探数曲线的解读4. 结果与地基承载力评价标准的对比5. 数据处理与试验结果的可靠性分析总结：静力触探法作为地基承载力试验的一种常用方法，具有简便、经济、有效的特点。

通过详细介绍其工作原理、应用范围、试验设备的选择和准备、试验过程的操作要点以及试验结果的分析和数据处理，有助于工程师和相关人员更好地理解并应用该方法，确保建筑物的安全稳定性。

同时，要注意试验过程中的安全和环境保护问题，保证试验数据的可靠性。

地基与基础D I J I Y U J I C H U陈宏新:静力触探检测构造物地基承载力的应用5工程与建设6 2007年第21卷第5期773收稿日期:2006211202;修改日期:2007207218作者简介:陈宏新(1967-),男,安徽霍邱人,安徽省路港工程公司工程师.静力触探检测构造物地基承载力的应用陈宏新(安徽省路港工程公司,安徽合肥 230011)摘 要:静力触探常常被勘测、设计单位用于地质勘察和桩基工程,施工单位很少使用。

文章从施工的角度简述了静力触探检测地基承载力的应用、注意事项和数据处理,特别结合了在合六高速公路的使用情况,提出了相应的经验关系。

关键词:静力触探;经验关系;地基承载力中图分类号:U 445.55 文献标识码:A 文章编号:167325781(2007)05207732030 引 言静力触探是一项原位检测技术,自1917年问世以来,已有90年的历史。

但至目前,静力触探结果的分析往往仅仅依赖于经验关系,缺乏科学合理的理论解释[1]。

静力触探更多使用于地质勘察,探测在天然结构状态下土的物理、力学性质,并划分地质层次,它和常规的钻探2取样2室内试验等勘探程序相比,具有快速、经济、节省人力等优点。

特别是对于取样前后会产生较大变形的饱和软粘土及难以取样的砂土[2]、地质层次变化较大的复杂场地和桩基工程的勘察,静力触探更有其独特的优越性。

1 工作基本原理使用静力,将内部装有传感器的探头,匀速压入土中。

由于土的强度不同,探头在压入过程中受到的阻力也就不同,传感器将大小不同的阻力转换成电信号,在测力仪上显示出来,或记录仪上记录下来,然后通过比贯入阻力与土的工程性质之间的相关关系及统计关系,取得土层剖面、提供浅地基承载力、判别场地土液化、选择桩端持力层、预估单桩承载力等结果。

探头可以测定比贯入阻力、侧壁摩阻力、锥尖阻力和贯入时的孔隙水压力[3]。

2 主要构件和技术要求2.1 加压装置国产的加压装置主要分3种,即液压传动式、手摇链条式和电动丝杆式。

双桥静力触探试验确定粉土地基承载力浅析摘要：在分析了大量粉土地基中双桥静力触探成果的基础上，对三组不同项目的粉土进行了现场浅层平板载荷试验；结合各个载荷试验结果，寻找粉土的承载力特征值与双桥静探试验结果之间的对照关系，对粉土的承载力特征值取值进行了分析。

关键词：粉土、地基承载力特征值、平板载荷试验、静力触探试验1前言随着社会经济的发展及人口基数的增加，现阶段土地资源就显得弥足珍贵，市场出现了越来越多的高层住宅建筑，但由于高层住宅荷载大，对沉降要求控制较高；因此，预制管桩及钻孔灌注桩被广泛应用于高层住宅基础施工中。

桩基方案虽然可以有效控制建筑物沉降及提供较大的基底反力，但由于其埋深及质量较大，后期建筑物改造或土地资源再利用时难以清除，这反而造成了土地资源的浪费。

因此，对部分高层建筑物而言，特别是5F-11F的建筑而言，提供较为准确的地基承载力十分重要。

在实际工程中，地基承载力一般是由勘察单位根据原位测试试验（静力触探试验、平板载荷试验、标准贯入试验等）、土工试验确定参数、并结合工程实践经验综合确定。

载荷试验是最为准确且直接的方法，一般会优先考虑；但载荷试验需开挖至设计标高，且所需设备及配置较复杂，费时费力；而静力触探试验野外现场作业简单、方便、测试时间短，已成为岩土工程勘察重要的测试手段。

本文为更加准确的确定粉土地基承载力特征值，选择了三个不同项目的粉土地基进行了静力触探试验及平板载荷试验，对粉土承载力取值进行了探讨，并得出更适合本地区粉土层承载力特征值的计算公式。

2静力触探试验及平板载荷试验介绍2.1静力触探试验介绍静力触探试验可分为双桥静力触探试验及单桥静力触探，是以静压力将带有阻力传感器的圆锥形探头按一定速率匀速压入土中, 量测其贯入阻力(包括锥头阻力和侧壁摩阻力或摩阻比), 可按其所受阻力的大小划分土层, 确定土的工程性质。

2.2平板载荷试验介绍载荷试验针对指定深度的试坑，逐级加荷至一定尺寸的刚性承压板上，观测得到不同荷载条件下刚性板下的地基土随压力的变形量，经室内整理最终确定地基土承载力特征值。

利用静力触探成果评价桩基承载力纪恒水[摘要] 本文重点介绍用静力触探成果评价桩基承载力的方法在工程中的应用，并通过与静载荷试验对比，表明该方法的技术经济特点及推广应用价值。

[关键词] 静力触探三角桩桩基承载力0 引言工程桩基础，一般是指混凝土预制桩、钻孔灌注桩。

桩基作为建筑物地基中的地下隐蔽工程，桩基承载力的确定，在工程界越来越受到广泛的重视。

众所周知，桩基承载力测试，常用的测试方法是静力载荷试验。

而该方法常受到试验深度的限制，且设备笨重、试验周期长、费用高。

然而如何选择一种具有设备结构简单、操作方便、周期短、费用低、成果可靠的方法是工程界所关注的问题。

对此，笔者在多年工作实践与试验对比基础上提出，利用静力触探成果评价桩基承载力的方法，并在工程应用中取得了较好的效果。

1 场地地质条件及桩基概况1.1 场地地质条件场地原属通县北运河故道范围内，场地低洼，且有东西向冲沟穿过。

地貌单元为大面积新近代冲积平原，场地土成因类型分为人工堆积与新近沉积土层。

场地主要地层分布：表土为厚度在1.0～1.8m之间的杂填土①-1层，1.0～1.5m厚的耕土①层，以下为新近代沉积土层。

在原冲沟底部局部见灰色-灰黑色的粉质粘土②-1层，粘质粉土②层。

大部分场地耕土之下为褐黄色土层，有砂质粉土③-1层，粉质粘土③层，粉砂④层，细砂⑤层。

地层岩性与试验指标见表1。

该地区按地震八度设防，其中④～⑤层为可液化砂层，液化指数在5～15之间，属中等液化场地，场地土为中软场地土，场地类别为Ⅲ类。

地下水位埋深3.5m。

表1 地层岩性与试验指标成因类型土层序号野外描述试验指标桩周土摩擦力fk（kpa）岩性及成分密度湿度状态轻便触探N10（击）标准贯入N63.（击）人工堆积①-1杂填土：含砖块、白灰、碎石等中密湿22①耕土：含砖炭渣局部较厚素填土中下湿可塑8～1820新近沉积层②-1淤泥质粉质粘土：含炭渣云母稍密湿软～可塑10～1220②粘质粉土：含砖炭渣、腐殖质稍密饱和软塑8～1920③-1砂质粉土：含砖炭渣夹粉砂薄层中下饱和可塑15～4930③粉质粘土：含云母、炭渣中下湿可塑11～356～1030④粉砂：含云母粉土夹粘质粉土④1中下～中饱和45～5010～1925⑤细砂：含云母、少量砾石、粗砂密～中上饱和硬13～3235(桩端土承载力2500）1.2 桩基概况试验场地拟建六栋六层住宅楼，砖混结构，建筑物地基采用等边三角形混凝土预制桩基础，桩截面边长为300mm，桩长9～10m，桩端持力层为细砂⑤层。

地基承载力试验及桩基检测方法一、桩基检测的主要方法有静载试验、钻芯法、低应变法、高应变法、声波透射法等几种。

1、桩基静载试验：理论上无可争议的桩基检测技术，在确立单桩极限承载力方面，它是当前最为正确、靠谱的查验方法。

2、桩抽芯检测（钻芯法）：拥有科学、直观、适用等特色，在检测混凝土灌输桩方面应用较广。

一次完好、成功的钻芯检测，能够获得桩长、桩身混凝土强度、桩底沉渣厚度和桩身完好性的状况，并判断或鉴识桩端持力层的岩土性状。

抽芯技术对检测判断的影响很大。

3、低应变检测（反射波法）：主要功能是查验桩身构造的完好性，如桩身缺点地点判断、施工桩长校正和混凝土强度等级定性预计等。

4、高应变检测：主要功能是判断桩竖向抗压承载力能否知足设计要求。

高应变法在判断桩身水平坦合型空隙、预制桩接优等缺点时，能够在查明这些“缺点”能否影响竖向抗压承载力的基础上，合理判断缺点程度，可作为低应变法的增补考证手段。

5、声波透射法：与其余完好性检测方法对比，声波透射法能够进行全面、仔细的检测，且基本上无其余限制条件。

但因为存在漫射、透射、反射，对检测结果会造成影响。

二、地基承载力的主要方法 ---原位试验法：是一种经过现场直接试验确立承载力的方法。

包含（静）载荷试验、静力触探试验、标准贯入试验、旁压试验等，此中以载荷试验法为最靠谱的基本的原位测试法。

1、地基土荷载试验（静载荷试验---浅层平板载荷试验）：试验前先在现场试坑中直立载荷架，使施加的荷载经过承压板传到地层中，以便测试浅部地基应力主要影响范围内的土的力学性质，包含测定土的变形模量、地基承载力以及研究土的湿陷性质等，反应承压板下1.5~2.0 倍承压板直径的范围内陆基土强度、变形的综合特色。

本试验适于全部土层，也是动探、静探、标贯、十字板及旁压及等测试技术进行有关剖析的基准性试验。

该试验花费较高、耗时较长，多用于大型工程。

2、标准贯入试验：是在土层钻孔中，利用重63.5kg 的锤击贯入器，依据每贯入 30cm 所需锤击数来判断土的性质，估量土层强度的一种动力触探试验。
