目录1 概况 (2)2 测点位置 (2)3 检测依据 (3)4 检测主要设备 (3)5 检测主要原理 (3)6 地基基本承载力确定方法 (4)7 检测结果 (4)7.1静力触探１#测点检测结果 (4)7.2静力触探2#测点检测结果 (5)7.3静力触探3#测点检测结果 (6)7.4静力触探4#测点检测结果 (7)7.5静力触探5#测点检测结果 (8)1 概况受XXXXXXXXXXXXx公司的委托，我公司于2015年6月10日至6月12日对XXXXXXXXXX合同段路基原地面(软弱土层地基)进行静力触探试验，以确定现场土层的比贯入阻力并计算基本承载力。
本工程设计为公路等级二级，路基宽度12米，本段软弱土层地基桩号……………………………….。
本工程建设单位为, 代建单位：公司，设计单位为, 监理单位：监理所，施工单位为公司。
2 测点位置本次静力触探共检测5个点，测点位置由委托方现场确定，现场高程数据由委托方提供，详见下表。
3 检测依据本次检测，根据委托方要求，主要依据以下规程及标准： （1）《铁路工程地质原位测试规程》TB 10018－2003； （2）本项目合同文件及其它相关技术资料。
4 检测主要设备本次采用的主要设备情况见下表。
5 检测主要原理静力触探适用于软土、黏性土、粉土、砂类土及含少量碎石土层，可划分土层界面、土类定名、确定地基承载力和单桩极限荷载、判定地基土液化可能性及测定地基土的物理学参数等。
试验时以一恒定的贯入速率将圆锥探头通过一系列探杆压入土中, 并按一定深度间距根据测得的探头贯入阻力大小来间接判定土的物理力学性质。
6 地基基本承载力确定方法本次试验探头采用单桥探头，确定地基基本承载力时，由于无地区使用经验可循，本报告参照《铁路工程地质原位测试规程》TB 10018－2003表10.5.16－1“天然地基基本承载力算表”中软土层公式σ0=0.112Ps+5计算所得。
7 检测结果7.1静力触探１#测点检测结果1#测点，位于K104+428右幅距中2m处，原地面高程1851.670m，触探面高程1849.150 m，各土层深度的比贯入阻力及基本承载力检测结果见下表。
检测报告NO: XXXXXXXX工程名称：委托单位：检测方法：静力触探试验报告日期：某某建设工程质量检测有限公司地址：邮编：电话：传真：静力触探试验检测报告MMJC-6131C批准：审核：校核：项目负责：静力触探试验检测报告（附录）一、工程及地质概况根据《xxxx岩土工程勘察报告》，拟建场地土层情况自上而下为：1、填土：灰黄色，稍湿，松散，厚度约0.4~4.8m。
2、中砂：灰黄色，饱和，稍密，厚度约0.85~5.6m。
3、残积砂质粘性土：灰黄、灰白色，可塑~硬塑状，厚度约0.9~23.8m。
4、全风化花岗岩：灰黄、灰白色，硬塑状，岩芯呈砂土状，风化裂隙极发育。
土石工程分级为Ⅲ级。
厚度约0.5~28.35m。
5、强风化花岗岩(砂土状)：灰黄、灰白色，岩芯呈砂土状，致密，散体结构，风化裂隙发育。
土石工程分级为Ⅳ级。
厚度约2.4~14.4m。
6、强风化花岗岩(碎块状)：灰黄、灰白色，坚硬状，岩芯呈碎屑、碎块状，块状结构，风化裂隙发育。
土石工程分级为Ⅳ级。
7、中风化花岗岩：灰白色，块状结构，岩芯成柱、短柱状，裂隙尚发育，岩石坚硬程度为较坚硬，岩体完整程度为较破碎，岩石饱和单轴抗压强度62.0MPa。
土石工程分级为Ⅴ~Ⅵ级，未揭穿。
二、检测目的和内容对《XXXX工程》水泥搅拌桩地基处理后的桩间土进行静力触探试验检测，确定其地基土承载力特征值和压缩模量，该工程场地完成静力触探孔10点。
三、检测原理及仪器静力触探（CPT）是用静力将探头以一定的速率压入土中，利用探头内的测力传感器，通过电子量测器将探头受到的贯入阻力记录下来。
由于贯入阻力的大小与土层的性质有关，因此通过贯入阻力的变化情况，可以达到了解土层工程性质的目的。
本次检测试验贯入系统采用WYSB型液压机；探头：单桥探头锥头面积15cm2；仪器编号为MMJC-236D-1；反力装置为地锚反力。
试验过程严格遵循《建筑地基检测技术规程》（JGJ340-2015），保证贯入的垂直度在误差允许范围之内，贯入速率按1.2±0.3米/分钟进行，按规范进行评价。

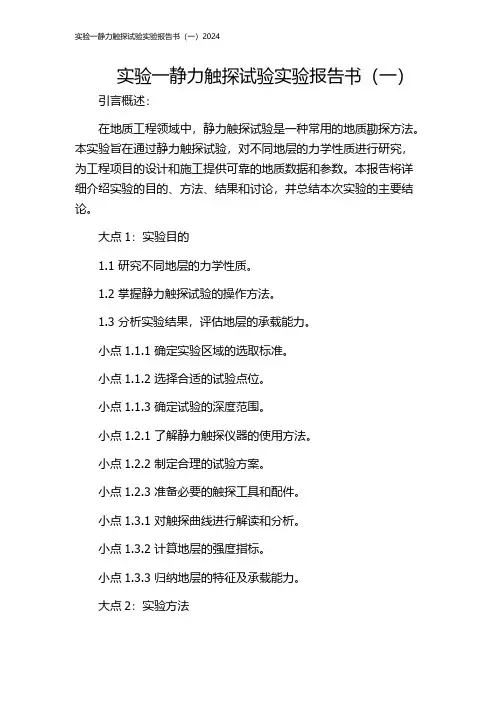

实验一静力触探试验实验报告书（一）引言概述：在地质工程领域中，静力触探试验是一种常用的地质勘探方法。
本实验旨在通过静力触探试验，对不同地层的力学性质进行研究，为工程项目的设计和施工提供可靠的地质数据和参数。
本报告将详细介绍实验的目的、方法、结果和讨论，并总结本次实验的主要结论。
大点1：实验目的1.1 研究不同地层的力学性质。
1.2 掌握静力触探试验的操作方法。
1.3 分析实验结果，评估地层的承载能力。
小点1.1.1 确定实验区域的选取标准。
小点1.1.2 选择合适的试验点位。
小点1.1.3 确定试验的深度范围。
小点1.2.1 了解静力触探仪器的使用方法。
小点1.2.2 制定合理的试验方案。
小点1.2.3 准备必要的触探工具和配件。
小点1.3.1 对触探曲线进行解读和分析。
小点1.3.2 计算地层的强度指标。
小点1.3.3 归纳地层的特征及承载能力。
大点2：实验方法2.1 选取实验区域，并确定试验点位。
2.2 准备静力触探仪器和配件。
2.3 进行静力触探试验。
2.4 记录实验数据。
2.5 分析触探曲线和计算地层参数。
小点2.1.1 考虑地质条件和实验要求。
小点2.1.2 考察试验点位的可行性和典型性。
小点2.1.3 确定试验点位的布设方式。
小点2.2.1 确保触探仪器和配件的完好性。
小点2.2.2 配置稳定的触探装置。
小点2.2.3 调试仪器和配件的工作状态。
小点2.3.1 按照试验方案进行触探操作。
小点2.3.2 控制触探速度和触探力的稳定性。
小点2.3.3 保护试验设备和人身安全。
小点2.4.1 记录试验点位的具体位置。
小点2.4.2 记录试验过程中的观测和操作。
小点2.4.3 清理试验现场，整理实验数据。
小点2.5.1 采用曲线解读法分析触探曲线。
小点2.5.2 根据地质力学原理计算地层参数。
小点2.5.3 综合分析结果，对各地层进行评价。
大点3：实验结果和分析3.1 触探曲线的特征及解读结果。

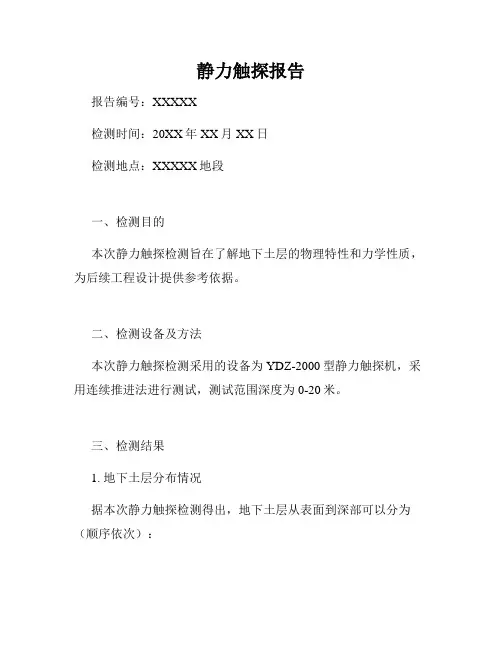

静力触探报告报告编号：XXXXX检测时间：20XX年XX月XX日检测地点：XXXXX地段一、检测目的本次静力触探检测旨在了解地下土层的物理特性和力学性质，为后续工程设计提供参考依据。
二、检测设备及方法本次静力触探检测采用的设备为YDZ-2000型静力触探机，采用连续推进法进行测试，测试范围深度为0-20米。
三、检测结果1. 地下土层分布情况据本次静力触探检测得出，地下土层从表面到深部可以分为（顺序依次）：填方土、淤泥、中风化泥岩（R 3-4级）、致密黄土、风积黄土、中风化砂岩（R 4-5级）。
2. 地下土层物理特性填方土：密度1.8-1.9g/cm³，含水率10-18%。
淤泥：密度1.5-1.6g/cm³，含水率25-35%。
中风化泥岩：密度1.9-2.2g/cm³，含水率12-18%。
致密黄土：密度1.9-2.1g/cm³，含水率10-14%。
风积黄土：密度1.3-1.5g/cm³，含水率20-25%。
中风化砂岩：密度2.0-2.3g/cm³，含水率12-16%。
3. 土层力学特性填方土：无法形成有效桩基。
淤泥：桩基极易沉降，需要采取加强措施。
中风化泥岩：深基础建设时需注意底部地层的稳定性。
致密黄土：适用于各类基础。
风积黄土：适用于建设轻型房屋。
中风化砂岩：适用于建设沉降容许较小的建筑物。
四、结论根据本次静力触探检测结果，填方土、淤泥、中风化泥岩、风积黄土层地力较弱，需要加强。
致密黄土和中风化砂岩地力较强，可使用于各类基础建设。
建议在后续施工过程中，根据实际情况选择合适的加固方式，以确保工程的安全稳定。
目录1 概况 (2)2 测点位置 (2)3 检测依据 (2)4 检测主要设备 (3)5 检测主要原理 (3)6 地基基本承载力确定方法 (3)7 检测结果 (4)7.1静力触探１#测点检测结果 (4)7.2静力触探2#测点检测结果 (5)7.3静力触探3#测点检测结果 (6)7.4静力触探4#测点检测结果 (7)7.5静力触探5#测点检测结果 (8)1 概况受XXXXXXXXXXXXx公司的委托，我公司于2015年6月10日至6月12日对XXXXXXXXXX 合同段路基原地面(软弱土层地基)进行静力触探试验，以确定现场土层的比贯入阻力并计算基本承载力。
本工程设计为公路等级二级，路基宽度12米，本段软弱土层地基桩号……………………………….。
本工程建设单位为, 代建单位：公司，设计单位为 , 监理单位：监理所，施工单位为公司。
2 测点位置本次静力触探共检测5个点，测点位置由委托方现场确定，现场高程数据由委托方提供，详见下表。
3 检测依据本次检测，根据委托方要求，主要依据以下规程及标准：（1）《铁路工程地质原位测试规程》TB 10018－2003；（2）本项目合同文件及其它相关技术资料。
4 检测主要设备本次采用的主要设备情况见下表。
5 检测主要原理静力触探适用于软土、黏性土、粉土、砂类土及含少量碎石土层，可划分土层界面、土类定名、确定地基承载力和单桩极限荷载、判定地基土液化可能性及测定地基土的物理学参数等。
试验时以一恒定的贯入速率将圆锥探头通过一系列探杆压入土中, 并按一定深度间距根据测得的探头贯入阻力大小来间接判定土的物理力学性质。
6 地基基本承载力确定方法本次试验探头采用单桥探头，确定地基基本承载力时，由于无地区使用经验可循，本报告参照《铁路工程地质原位测试规程》TB 10018－2003表10.5.16－1“天然地基基本承载力算表”中软土层公式σ0=0.112Ps+5计算所得。
7 检测结果7.1静力触探１#测点检测结果1#测点，位于K104+428右幅距中2m处，原地面高程1851.670m，触探面高程1849.150m，各土层深度的比贯入阻力及基本承载力检测结果见下表。
静力触探报告岩土工程勘察静力触探报告提交单位：提交时间：目录一、工程概述 (1)二、目的任务 (1)三、现场测试 (1)四、静力触探试验规范 (2)五、室内资料整理流程 (2)六、静探资料方法技术 (2)七、最终成果资料 (3)八、附表九、附图1双桥静力触探状图42孔，共计46张。
一、工程概述静力触探适用于软土、一般粘性土、粉土、砂土和含砾较少的碎石土，作为一种快速、准确、有效的岩土原位测试方法，在岩土勘察工作中发挥了重要作用。
根据………….场地岩土工程勘察的要求，开展了此次双桥静力触探测试。
二、目的任务分别采集各设计孔不同深度岩土层的锥尖阻力(qc)、侧壁阻力(fs)数值，并按规范进行数据统计、计算、绘图，为拟建场地提供以下岩土力学参数：1.利用绘制的qc 、fs曲线图，结合地区经验值及相邻钻孔的编录资料，可对岩土层进行准确的力学划分；2.根据场地统计的各岩土层qc 、fs平均值，利用地区经验工式可估算场地地基土的承载力特征值、压缩模量、不同桩型的桩侧极限侧阻力、端阻力极限标准值；3.根据各孔岩土层的qc 、fs值，估算不同桩型、桩长的单桩极限承载力标准值；4.根据实测qc值、场区的设计地震分组、烈度，可进行场地饱和砂土、粉土的液化判别；三、现场测试3.1 测试工作概述静力触探测试工作于2011年7月5日完成，共对个42个静探孔进行了测试，其中第○9层及其以上浅部静探孔38个，○14层及其以上的中深部静探孔4个，测试累计深度860.90m。
3.2 测试仪器本次工作采用的测试仪器如下：1.贯入系统－主机（SYW－15手卡型静力触探设备）、探杆及反力设施。
2.探测系统－双桥静力触探探头及传输信号的8芯屏蔽电缆线。
(设备产地：浙江省宁波市镇海光明勘测设备厂)3.记录系统LMC－D310型静探微机。
（静探微机产地：江苏省凓阳市科尔仪器有限公司）四、静力触探试验规范1.中华人民共和国国家标准《岩土工程勘察规范》GB50021-2001；2.中华人民共和国国家标准《建筑抗震设计规范》GB50011-2001；3.中华人民共和国行业标准《静力触探试验规程》YS5223-2000；4.中华人民共和国行业标准《铁路工程地质原位测度规程》TB10018-2003；五、室内资料整理流程1.将LMC－D310型静探微机资料通讯到计算机。
静力触探实验报告姓名：郑亚学号：112110010076学院：材建学院班级：2011级建工指导老师：戴老师一：实验目的静力触探是一种在铁路工程广泛应用的地质原位测试方法，现行研究中，往往仅采用数理统计方法建立触探参数与土体物理力学指标之间的相关回归公式，缺乏对触探机理的深入认识和对相应回归公式的验证。
采用数值模拟方法分析静力触探机理及土体物理力学参数变化对静力触探影响规律，并对静力触探结果与土体物理力学参数之间经验公式进行验证。
二：实验原理静力触探实验是以静压力将一个内部装有传感器的圆锥型探头一均速压入土中，量测其灌入阻力。
由于地层中各类土的软硬程度不同。
探头所受的阻力不同，经传感器将这种大小不同的灌入阻力通过电信号传人到记录仪中。
再通过灌入阻力与土的工程地质特征定性及统计相关关系。
实现按其阻力大小划分土层。
确定土的工程性质，获取土层剖面。
达到提供浅基础承载力。
三：实验仪器1.触探机2.探头3.探杆4.地锚5.静探微机四：实验步骤1.贯入探杆连探头通过上下面板的贯入孔插到土的空位中。
通过传力板，卡板摇动手把探杆向下贯入，摇动匀速要求60r/min左右为宜。
2.在贯入土中0.5-1.0后，提升5cm处于不受力稳定。
静止约10min 调零位或侧记初读数。
6m以下每5-10m侧记一次零读数。
反复直到终位，一般实验深度为15m左右。
3.贯入预定终点深度，测记终孔零位读数。
尽快起拔探杆。
反向摇动深机把手。
探杆全部拔离土体后及时清洗，拔出地锚，探头须上润滑保护，此时，实验孔触结束。
4.数据处理与分析五：结论静力触探探头贯入过程中,大部分径向压缩发生在1～2倍探头直径范围内，探头端部最大径向应力发生在探头锥底面部位，切向应力大部分为拉应力。
在相同触探速率下，随着地基土体不同应力比M 值逐渐增大，地基土体竖向应力、剪应力、超孔隙水压力及比贯入阻力均逐渐增大；随着对数体积模量λ值增大，地基土体中径向应力，竖向应力逐渐增大，剪应力、超孔隙水压力及比贯入阻力逐渐降低。
旁压试验和静力触探成果分析0 前言工程勘察作为工程施工的重要组成部分，需要为工程施工和使用期间提供全面的工程指标，确保工程设计方案安全、经济、合理，为施工的顺利进行提供保障。
