沥青混合料得车辙试验沥青混合料车辙试验就是用标准得成型方法，制成标准得混合料试件(通常尺寸为300ｍm＊300mm*5０mm),在60℃得规定温度下,以一个轮压为0、7Ｍｐa得实心橡胶轮胎在其上行走,测量试件在变形稳定时期,每增加1mｍ变形需要行走得次数,即动稳定度,以次／mm表示。
动稳定度就是评价沥青混凝土路面高稳定性得一个指标,也就是沥青混合料配合比设计时得一个辅助性检验指标。
一、试验目得（1）测定沥青混合料得高温抗车辙能力,供混合料配合比设计时进行高温稳定性检验使用。
（2）辅助性检验沥青混合料得配合比设计。

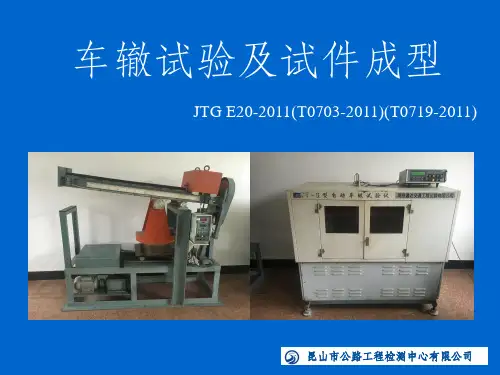

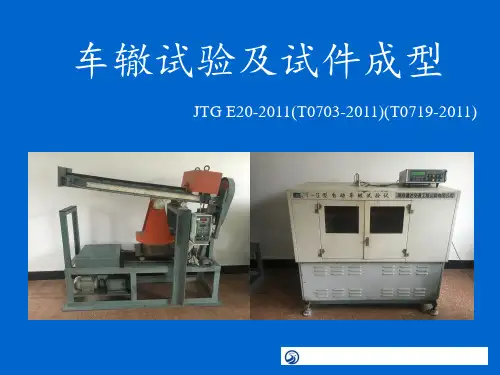

二、仪具与材料1、CZ－4型车辙试样成型仪(见图1-1)1)、用途:＼o＼ac(○，1)主要用于车辙试验时,对沥青混合料式样做碾压成型。
(图１-1)错误!适用于沥青混合料其她物理力学性能实验得轮碾法式样制作。
2、主要技术指标碾压轮: 半径５00ｍｍ宽30０mm碾压轮温度范围: (可任意设定）室温~200摄氏度承载车走行速度：６次往返/分承载车走行距离: ３00ｍｍ承载车走行次数:0~９99次(任意设定)碾压轮压力范围: 0～１２KN碾压轮线压力（轮宽300mm，正压应力为9KＮ）: 3０0N/cm试样模型尺寸:300＊30０*50 cm3整机轮廓尺寸: ２0０ｃm(长）*6３cｍ(宽）*136 ｃm(高）整机重量: １、2吨2.车辙试验机(见图1－2）主要由下列部分组成：错误!试件台:可牢固地安装两种宽度(300mｍ与150mm)得规定尺寸试件得试模。
（图１-1）②试验轮:橡胶制得实心轮胎。
外径φ2０0mm,轮宽50mm,橡胶层厚１5mｍ。
橡胶硬度(国际标准硬度）20℃时为84±４；60℃时为78±2，试验轮行走距离为230mm±10mm，往返碾压速度为４2次／miｎ±1次／miｎ(21次往返／min),允许采用曲柄连杆驱动试验台运动(试验轮不动)得任一种方式。
混凝土路面车辙测试标准一、引言混凝土路面是公路建设中常见的路面类型之一，具有耐久性和承重能力强的特点。
然而，随着车辆数量的不断增加和车型的不断更新，混凝土路面的车辙问题也越来越突出。
为了保证混凝土路面的质量，需要对其进行车辙测试，本文将介绍混凝土路面车辙测试的标准。
二、车辙测试的背景和意义1. 车辙问题的出现随着经济的不断发展和人们生活水平的提高，汽车成为人们出行的主要交通工具。
然而，汽车的使用也带来了许多问题，其中之一就是车辙问题。
车辙是指车轮在道路上行驶时所产生的沟槽，它会严重影响行车安全和舒适性。
2. 车辙测试的意义车辙测试可以评估路面的耐久性和承载能力，为公路建设提供科学依据。
通过对混凝土路面的车辙测试，可以检测出路面的缺陷和问题，及时采取措施进行修复和改进，确保路面的质量和安全性，同时也能降低维护成本，提高路面使用寿命。
三、车辙测试的方法1. 车辙测试的设备车辙测试设备主要包括车辙试验机、激光高度仪、GPS测距仪、电子称等。
2. 车辙测试的步骤（1）准备工作：确定测试路段，清理路面，检查设备是否正常运转。
（2）测试前的测量：使用激光高度仪和GPS测距仪对测试路段进行测量，获得路面高程和距离数据。
（3）测试过程：使用车辙试验机在测试路段上进行车辙测试，同时记录测试数据。
（4）测试后的测量：使用激光高度仪和GPS测距仪对测试路段进行测量，获得路面高程和距离数据。
（5）数据分析：根据测试数据进行数据分析，并得出结论。
四、车辙测试的标准1. 美国公路交通安全管理局（FHWA）标准FHWA标准将车辙分为轻度、中度和重度三个等级，分别对应车辙深度为3mm以下、3mm至10mm、10mm以上。
标准规定，车辙深度在轻度和中度范围内的路面可以继续使用，但需要加强维护；车辙深度在重度范围内的路面需要立即修复或更换。
2. 欧洲标准欧洲标准将车辙分为A、B、C和D四个等级，分别对应车辙深度为3mm以下、3mm至6mm、6mm至10mm和10mm以上。
