Moldex3D软件

Moldex3D软件

Moldex3D软件简介及其在模拟注塑中的应用Moldex3D是一款专业的注塑模拟软件，它通过数值计算和仿真技术，模拟出注塑过程中的流变性能、热力学性能和变形性能等，能够帮助企业更好地研发新产品、优化设计和生产工艺。

注塑模拟软件的作用在于减少实际操作过程中的试错成本，节省时间和成本。

因此，在制造业中应用广泛，尤其是在汽车、家电、电子等行业中得到了广泛的应用，下面将详细介绍的应用及其优势。

1.模拟出注塑过程中的流变性能在注塑过程中，材料的流变性能是非常关键的。

可以模拟出材料在注塑过程中的流动状态，以及热传递、凝固等关键过程，从而帮助企业更准确地确定注塑工艺参数，确保产品的设计成型度和力学性能达标。

2.优化模具设计可以对模具结构进行优化设计，通过模拟仿真，可以检测出模具结构的缺陷，并采取相应的优化措施。

同时，还可以预测产品的变形情况，进一步改进模具设计，从而提高整个生产流程的质量和效率。

3.节约成本通过的模拟仿真，企业可以避免实际操作中的试错成本，及时发现问题并进行改进，从而减少生产成本。

同时，还可以预测产品的缺陷，帮助企业尽早解决问题，避免后期返工和投诉。

4.提高产品质量通过的模拟仿真，企业可以在最短的时间内找到最佳的工艺参数和最适合的模具设计，确保产品的成型度和力学性能达到标准要求，从而提高产品质量和市场竞争力。

5.智能化生产可以与其他自动化设备相结合，实现生产过程的自动化和智能化。

通过与MES系统（制造执行系统）相集成，可以实现产量统计、在线监测等功能，从而提高生产效率和质量。

总的来说，可以模拟出产品的相关性能，包括材料流动、热传递、凝固变形等方面，对企业研发新产品、设计模具和生产工艺等都有很好的帮助。

其主要优势在于可以节约成本、提高产品质量和智能化生产，为制造业提供更有效的解决方案，帮助企业在市场中取得更大的竞争优势。

Mold EX － Press 软件在“塑料模具设计”课程教学中的作用

Mold EX － Press 软件在“塑料模具设计”课程教学中的作用

Mold EX － Press 软件在“塑料模具设计”课程教学中的作用田甜【摘要】随着计算机的高速发展，网络技术已成为教学的重要手段。

通过介绍M old EX－Press软件的功能，结合“塑料模具设计”课程的各教学模块，分析该软件在提高学生设计能力、对模具的各组成部分教学的作用，提高了教学效果。

%With the rapid development of computer ,network technology gradually becomes an important means of teaching .This essay introduces the function of EX‐Press software and its application in Plastic Mould Design course teaching ,then points out that this software does plays an important role in improving students'designing competence and the course teaching effect .【期刊名称】《武汉船舶职业技术学院学报》【年(卷),期】2014(000)005【总页数】3页(P96-98)【关键词】M old EX-Press;塑料模具设计;课程教学【作者】田甜【作者单位】武汉船舶职业技术学院机械工程学院，湖北武汉 430050【正文语种】中文【中图分类】TP31随着新技术的应用，塑料制品在使用性能、工艺性能以及价格等方便都比金属材料更具优势，因此塑料制品的应用日益广泛。

为顺应市场需求，国内许多高校机械类的模具专业都开设了“塑料模具设计”课程，并将其作为模具专业的主干、核心课程。

该课程具有理论性和实践性强、多学科渗透的特点，综合性要求比较高，学生学习起来有一定的难度。

基于虚拟仿真技术的塑料成型工艺优化分析

基于虚拟仿真技术的塑料成型工艺优化分析

基于虚拟仿真技术的塑料成型工艺优化分析在制造业领域中，塑料成型是一种非常广泛应用的加工技术。

然而，生产过程中存在着各种问题，例如工艺不稳定、工件损伤、生产线停机时间长等等。

因此，优化塑料成型工艺变得尤为重要。

基于虚拟仿真技术，可实现对塑料成型工艺进行全面分析和优化，为企业提供更多的选择和决策依据。

一、虚拟仿真技术在塑料成型中的应用虚拟仿真技术可以帮助企业判断加工中的问题，预测生产线瓶颈，防止产品损坏等问题。

具体地说，在塑料成型中的应用有以下方面：1.模具设计塑料制品的成形过程必须依靠模具，而模具的设计是一个非常复杂的过程。

虚拟仿真技术可以基于已有的参数和规定，对模具进行三维建模，通过模拟实验预测塑料成型过程中的问题，例如模具间隙调整、材料的流动特性等。

2.生产线方案设计生产线方案设计也是塑料成型过程中的一个重要环节。

虚拟仿真技术可以在计算机上建立复杂的生产线模型，分析生产过程中的每一步，以及生产效率和安全性等。

这种方法可以在没有实际生产线的情况下进行仿真，在不同的参数下进行优化工艺，找到最佳的方案。

3.塑料制品设计塑料零件的设计是在产品概念确定后确定的。

虚拟仿真技术可以对零件进行建模，预测在成型中可能发生的问题，例如物料成本、在设备上的塑料强度和在成型过程中的材料流动等。

此外，它还可以计算零件的可靠性和性能，并优化设计。

二、虚拟仿真技术在工艺优化中的应用1.材料流分析在塑料成型过程中，材料流的控制和优化在工艺中起着至关重要的作用。

虚拟仿真技术可以通过模拟实验来了解塑料在流动过程中的流体动力学和特性，并分析材料流的问题，包括料缸淀积、流道温度、注射速度等。

2.成型温度分析温度是影响塑料成型过程中最重要的因素之一。

虚拟仿真技术可以计算热传递和流体流动，及时的预测材料的温度和热历史。

同时，技术还可以帮助企业更好的掌握加热和制冷系统，从而了解温度变化的波动，更好的控制塑料加工过程。

3.成型拉伸分析拉伸也是塑料加工过程中的非常关键的环节。

注塑成型模拟技术在注塑工艺中的应用

注塑成型模拟技术在注塑工艺中的应用

v o
lv
d in
he pr h
e
o c e ss
f f
过 对 注 塑 过 程 中所 涉 及 的 工 艺 条 件 如 何 影 响 塑 料 制 品 的 质 量 作 了探 讨
，
je
io
n
ldin g p r o
c ts
w
c e s s
c o n
ditio
a n
in f l
u e n c e
t
qu
s o
a
lity
a r e
o
借 助 注 塑 工 程 分 析 软 件 对 塑料 制 品 的 成 型 过 程 进 行 模
，
p la s t i c p r o d u im
r a t
e c
e r e
dis c f p la
e s e
u ss e
d
，
d
e n
gin
m o
e e r
in g
a n a
ly s is
ftw
l th e p r e kin g p
a n
ssu r e
，
in
，
l u d i n g p la h ic h dir
．
s t ic s
pr
a
in j
e
e c t
io
s t
n
段
，
注 射 模 塑 过 程 中 需 要 选 择 和 控 制 的 压 力 包括 塑 化 压 力
，
p
r e s s u r e
注
展 成 为 塑 料 工 业 最 重 要 的 加 工 手 段 ，适 于 大 批 量 生 产 形 状 复 杂 、尺 寸 要 求 精 确

注塑模模流分析技术-MOLDFLOW

注塑模模流分析技术-MOLDFLOW

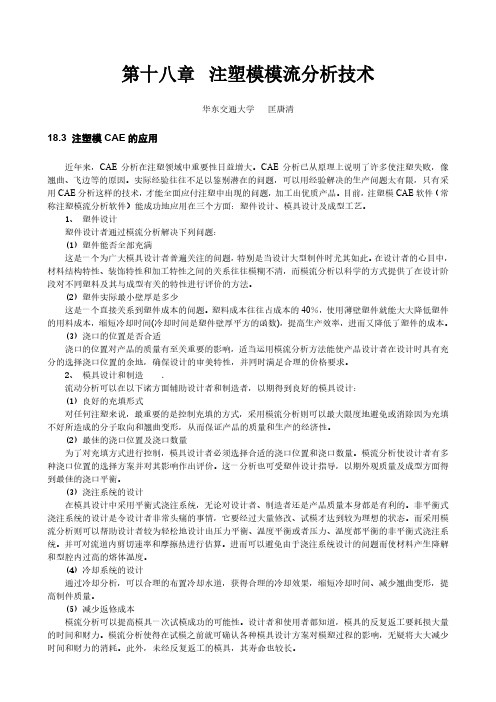

第十八章注塑模模流分析技术华东交通大学匡唐清18.3 注塑模CAE的应用近年来，CAE分析在注塑领域中重要性日益增大。

CAE分析已从原理上说明了许多使注塑失败，像翘曲、飞边等的原因。

实际经验往往不足以鉴别潜在的问题，可以用经验解决的生产问题太有限，只有采用CAE分析这样的技术，才能全面应付注塑中出现的问题，加工出优质产品。

目前，注塑模CAE软件（常称注塑模流分析软件）能成功地应用在三个方面：塑件设计、模具设计及成型工艺。

1、塑件设计塑件设计者通过模流分析解决下列问题：(1)塑件能否全部充满这是一个为广大模具设计者普遍关注的问题，特别是当设计大型制件时尤其如此。

在设计者的心目中，材料结构特性、装饰特性和加工特性之间的关系往往模糊不清，而模流分析以科学的方式提供了在设计阶段对不同塑料及其与成型有关的特性进行评价的方法。

(2)塑件实际最小壁厚是多少这是一个直接关系到塑件成本的问题。

塑料成本往往占成本的40％，使用薄壁塑件就能大大降低塑件的用料成本，缩短冷却时间(冷却时间是塑件壁厚平方的函数)，提高生产效率，进而又降低了塑件的成本。

(3)浇口的位置是否合适浇口的位置对产品的质量有至关重要的影响，适当运用模流分析方法能使产品设计者在设计时具有充分的选择浇口位置的余地，确保设计的审美特性，并同时满足合理的价格要求。

2、模具设计和制造．流动分析可以在以下诸方面辅助设计者和制造者，以期得到良好的模具设计：(1)良好的充填形式对任何注塑来说，最重要的是控制充填的方式，采用模流分析则可以最大限度地避免或消除因为充填不好所造成的分子取向和翘曲变形，从而保证产品的质量和生产的经济性。

(2)最佳的浇口位置及浇口数量为了对充填方式进行控制，模具设计者必须选择合适的浇口位置和浇口数量。

模流分析使设计者有多种浇口位置的选择方案并对其影响作出评价。

这一分析也可受塑件设计指导，以期外观质量及成型方面得到最佳的浇口平衡。

(3)浇注系统的设计在模具设计中采用平衡式浇注系统，无论对设计者、制造者还是产品质量本身都是有利的。

精密注塑成型过程模拟及优化分析

精密注塑成型过程模拟及优化分析

精密注塑成型过程模拟及优化分析在现代工业制造中，精密注塑成型技术已被广泛应用。

这种技术可以高效、精准地制造各种形状的零部件，尤其是小型高精度零部件。

而模拟和优化成型过程则是保证注塑制造质量和生产效率的关键。

本文将介绍精密注塑成型过程模拟和优化的基本原理及方法，并讨论其实现时需要注意的问题。

一、精密注塑成型过程模拟模拟精密注塑成型过程是指在计算机上建立相应的模型，对成型过程进行数值模拟，从而预测零件的形状、质量和性能。

该模拟可以实现在物理试验之前对成型工艺的优化，提高生产效率和零部件质量。

1.工艺参数建模底模温度、熔体温度、模具温度、注射速度等是影响零件成型的主要工艺参数。

在模拟前需要对这些参数进行建模，以获得准确的数值计算结果。

建模方法通常包括基于经验公式和基于实验数据的统计方法。

这些方法可以将实验数据与成型过程相关因素的复杂交互作用关系联系起来，从而预测零件形状和质量。

2.材料属性建模在模拟精密注塑成型过程中，精确的材料属性是模拟结果准确性的关键。

所以需要对材料物理属性建模，包括熔化温度、热容、导热系数、热膨胀系数和硬度等关键参数。

这些参数是影响成型过程的主要因素，必须顾及到才能获得准确的模拟结果。

3.力学模型建模在模拟过程中，需要建立精密注塑成型过程的力学模型。

力学模型通常分为两类：基于有限体积法（FVM）的流体力学（CFD）模型和基于有限元法（FEM）的结构力学模型。

这些模型可以预测零件的形状和质量等关键参数，为注塑工艺优化提供参考。

4.成型过程数值模拟在完成上述工作后，可以对注塑成型过程进行数值模拟。

模拟可以实现在物理试验之前对成型工艺的优化，并预测成型过程中各个参数的趋势和偏差，以及零件的形状和质量，从而为实际生产提供指导意义。

二、精密注塑成型过程优化通过模拟精密注塑成型过程，可以对注塑工艺进行优化，以提高成型过程质量和生产效率。

1.注塑成型参数优化对注塑成型参数进行优化可以使生产过程效率高，并降低零件的质量问题。

Moldex3D用于压力泵组件开发,优化真圆度案例解析

技术。 > 借助Moldex3D的专业分析技术与经验，缩短产品开发时间，减少修
模次数，提升产品品质
> 未来研究计划 > 纤维配向在复杂结构中的取向变异 > 浇口位置，产品结构对纤维取向的影响 > 纤维向如何影响螺纹
44
专案组对讨论的结果一致认为： 1，产品材料纤维配向对产品最终变形有着重要的影响 2，产品的整体结构与料流走向，最后收缩内应力也对产品最后变形起关键作用。 对策： 1，换材料，用不带纤维的材料打样出来分析出，纤维对变形的影响因子占比是多少
（但是即使真圆度符合要求，因其强度不够也是不能够替代现有材料） 2，再次验证多种注塑工艺，尽可能找出既经济又合尺寸的工艺。 前俩项由注塑工程师，评审高工负责进行验证 3，利用CAE进行浇口位置模拟，找出最佳位置 4，利用CAE技术进行模拟，改变产品结构胶位，寻找改善的办法 后俩项由CAE工程师与研发工程师，评审高工负责进行
总位移 总位移
真圆度 0.95
真圆度 0.651
结论：最终改模后，实际量测产品的数据
最后方案6与方案7的效果是差不多的，从 修模成本考虑。优先选用方案六“改变浇
口位置B”来执行。
41
PART V: 结论及未来应用
结论
> 运用Moldex3D平台，进行CAE技术模拟的有效性是可靠的。 > 在本案中对浇口位置的改变，产品胶位的变化后进行虚拟的改模验
问题
材料
纤维取向
对策
变更材料
对策 变更位置不同位置
真 圆 度
成型工艺
保压压力
进行CAE模拟验证 重新编写试模测划，与
保压时间
换料重新上模验证一次
壁厚均衡
在不对称的俩侧增加胶位，改

注射成型典型缺陷形成的原因及解决措施

注射成型典型缺陷形成的原因及解决措施严志云;谢鹏程;丁玉梅;杨卫民【摘要】对注射成型过程中常见的成型缺陷进行了分类,并从材料、模具、注塑机和工艺方面分析了缺陷产生的原因,进而提出解决措施.【期刊名称】《模具制造》【年(卷),期】2010(010)003【总页数】10页(P60-69)【关键词】注射成型;缺陷;熔接痕;喷射痕;流痕;翘曲【作者】严志云;谢鹏程;丁玉梅;杨卫民【作者单位】北京化工大学机电工程学院,北京,100029;北京化工大学机电工程学院,北京,100029;北京化工大学机电工程学院,北京,100029;北京化工大学机电工程学院,北京,100029【正文语种】中文【中图分类】TQ320.661 引言一般来说，对于塑料制品性能优劣的评价主要有3个方面：（1）外观质量，包括完整性、颜色、光泽等。

（2）尺寸和相对位置间的准确性，即尺寸精度和位置精度。

（3）与用途相应的机械性能、化学性能、电学性能等，即功能性。

如果由于上述3个方面中的任何一个环节出现问题，就会导致制品缺陷的产生和扩展。

依据以上3方面的评价标准，注射成型制品常见缺陷具体可分为两大类：（1）外观问题类：包括欠注、飞边、充填不平衡、缩痕缩孔、熔接痕、波流痕、喷射痕、浇口晕、焦痕、气泡、银纹、色差、白化、龟裂、表面浮纤、翘曲变形等。

（2）性能问题类：脆化、残余应力、尺寸不稳定、超重欠重等。

2 注射成型典型缺陷2.1 欠注欠注又称短射、充填不足，是指料流末端出现部分不完整现象或一模多腔中一部分填充不满，特别是薄壁区或流动路径的末端区域。

（1）形成原因。

a.材料：①材料流动性不好；②润滑剂过多或材料中有异物。

b.模具：①流道过小、过薄或过长；②制品结构复杂、转折多、局部断面很薄；③浇口位置或形式不当、数量不足；④模具型腔排气不良；⑤制品为一模多腔，充填不平衡。

c.注塑机：①注塑机选型不当，塑化容量不足；②进料处遭异物阻塞；③喷嘴与主流道入口配合不良。

基于DOE法的注塑成型工艺仿真优化本科毕业论文

摘要注塑成型制品质量控制方面存在的困难主要来源于力学的复杂性和在温度、压力波动下材料行为的不可预测性，研究工艺参数对注塑制品质量的影响关系，建立工艺参数与制品质量之间的关系模型，并用DOE法对工艺进行仿真优化是注塑制品工艺优化的前提。

本文选用半结晶型和无定型ABS两种材料，针对一维流动平板两个方向上的收缩、强度，熔接线强度、制品重量及沉降斑等质量指标进行了实验研究。

研究了工艺参数对质量指标的影响及因素之间的交互作用。

本文主要工作包括以下几方面: 1 工艺参数对制品质量的交互影响分析；2 应用DOE法结合析因分析结果；3.CAE技术结合DOE法进行设计，并用MOLDFLOW进行仿真分析，为质量控制技术提供了工艺模型。

关键词: 注塑成型，正交实验，Moldflow，三维建模，工艺仿真优化，实验设计AbstractQuality control of injection molding products, mainly difficulties from that exist in the complexity of process dynamics and in the temperature and pressure fluctuations unpredictable behavior of materials, of process parameters on product quality of injection molding between the relationship，DOE method with simulation and optimization technology of injection molding products, process optimization is a prerequisite.Semi-crystalline and amorphous ABS we usd in this paper，For a flat that two-dimensional flow direction shrinkage, strength, weld line strength, weight and sink marks and other products, the quality indicators studied. In this paper, include the following：1. Process parameters on product quality of interaction analysis；2. Application of DOE method with the results of factorial analysis；3. CAE design method combined with DOE，Simulation and analysis with MOLDFLOW，quality control technology provides for the process model.Key words：Injection Molding，Orthogonal,Moldflow，Three-dimensional modeling，Process simulation and optimization，design of experiment.目录1.1 引言 (1)1.2 注塑成型工艺过程简介 (1)1.3注塑成型工艺的发展趋势 (3)1.4 注塑成型工艺优化国内外研究概况 (6)1.5本文主要工作内容及其意义 (10)2. 注塑成型工艺参数影响性分析 (13)2.1 压力参数分析 (13)2.1.1注塑压力 (13)2.1.2保压压力 (13)2.1.3 塑化压力（背压） (14)2.2 温度参数分析 (14)2.2.1模具温度 (14)2.2.2熔体温度 (15)2.3时间参数分析 (15)2.3.1注射时间 (16)2.3.2保压时间 (16)2.4注射速度分析 (16)3. 基于DOE法的注塑成型仿真优化 (18)3.1软件Moldflow以及正交实验助手的介绍 (19)3.1.1 moldflow软件简介 (19)3.1.2 正交实验助手介绍 (20)3.2材料的选取及模型的导入 (23)3.3本次实验设计法的分析理论依据 (27)3.3.1.实验基本参数取值范围的确定及输入 (28)3.3.2.正交表的设置及数据生成 (29)3.3.3实验分析类型以及结果的选取 (31)3.4实验设计法的仿真优化过程 (34)3.4.1 Moldflow与正交表的数据结合分析 (34)3.4.2实验数据的反馈与整合 (43)4.模具设计 (47)4.1塑件用途及其性能要求 (47)4.2注射量的计算 (48)4.3锁模力的计算 (48)4.4注塑机的选择及参数 (49)4.5 分型面的确定 (50)4.6 浇注系统的设计 (51)4.7 成型零部件的设计与计算 (57)4.8 推出机构设计 (59)4.9标准模架的选取 (59)4.10 开模行程的校核 (61)4.11 推出脱模机构设计 (62)4.12合模导向机构的设计 (64)4.13 排气系统与冷却系统的设计 (67)5. 结论 (68)5.1设计的总结与创新点： (68)5.2论文所存在的问题及其解决方案： (69)谢辞 (70)参考文献： (72)1.绪论1.1 引言随着科学技术水平的不断提高以及加工方法的改进，塑料这一20世纪才发展起来的新材料已经在我们的日常生活中占据了重要的地位，成为国民经济中不可缺少的一部分。

MODEX 3D模流分析教材


藉由不同範圍的流動波前圖或是流動波前動畫，可看塑料在模穴中各時刻的充填情形，可預測縫合線及包 封位置，且可判斷是否會有短射現象發生，提供排氣孔位置安排等參考。
流道效應的分析需重新修改幾何模型，預計於10/25再提供完整 CAE分析報告
雖然本報告尚未考慮流道效應，厚度設計的驗證仍可以從流動分 析中獲得。
(3/121)
Professional CAE for Injection Molding
原始設計 材料特性LCP (Polyplastics VECTRA VE130i)
0.15 0.2 0.55
此橫肋區肉厚 由0.2～0.4mm， 有遲滯現象
(21/121)
此區域有遲滯現象，由剖面可知 該處肉厚較薄且與Ping相接觸最 薄處僅約0.15mm。
0.2mm 0.4mm
Professional CAE for Injection Molding
原始設計Ⅰ 流動波前 95%
原始設計 材料特性LCP (Polyplastics VECTRA VE130i)
• 比熱(Heat Capacity)
» 欲將單位塑料溫度提高一度所需的熱量，是塑料溫度容易改變與否的度量。比熱 越高，塑料溫度越不容易變化，反之亦然。
• 熱傳導係數(Thermal Conduction)
» 塑料熱傳導(thermal conduction)特性的度量。熱傳導係數越高，熱傳導效果越 佳，塑料於加工過程中溫度傾向均勻，較不會因熱量局部堆積而有熱點(hot spot) 產生。熱傳導係數及比熱攸關塑料之熱傳、冷卻性質，亦影響到冷卻時間長短。
原始設計Ⅰ 流動波前 10%
藉由不同範圍的流動波前圖或是流動波前動畫，可看塑料在模穴中各時刻的充填情形，可預測縫合線及包 封位置，且可判斷是否會有短射現象發生，提供排氣孔位置安排等參考。
