氦质谱仪背压检漏方法概述及解释说明1. 引言1.1 概述氦质谱仪背压检漏方法是一种常用的无损检测方法，用于检测工业设备及管道系统中可能存在的泄露点。

该方法通过利用氦气的特殊物理性质和气体流动原理，实现对泄漏点进行准确、快速的定位和评估。

背压检漏方法具有非侵入性、高灵敏度和自动化程度高等优势，在工业领域得到了广泛应用。

1.2 文章结构本文将围绕氦质谱仪背压检漏方法展开详细论述，文章结构包括引言、背压检漏方法的原理、背压检漏方法的步骤与实施、背压检漏结果分析与评估以及结论与展望等部分。

首先介绍了本文的概述和目的，然后详细解释了背压检漏方法相关的原理，并探讨其在不同领域中的应用优势。

接下来，阐述了使用该方法进行检测时所需进行的准备工作和步骤，并提供了数据分析与处理方法。

最后，对测试结果进行评估和解读，并分析存在的误差，并提出改进措施。

文章最后总结了本次研究的主要成果，并提出了未来进一步研究的方向。

1.3 目的本文旨在全面概述氦质谱仪背压检漏方法，介绍其原理、优势和应用领域，详细阐述该方法的步骤与实施过程，并提供相关数据分析与处理方法。

同时，通过对实验结果的评估与解读，发现存在的误差并提出改进措施。

通过对氦质谱仪背压检漏方法进行深入研究和分析，期望为工程技术领域中泄漏点检测及预防提供参考和指导，并为后续研究提供基础依据。

2. 背压检漏方法的原理:2.1 氦质谱仪背压检漏原理:氦质谱仪背压检漏是一种常用的方法，该方法基于气体分子的运动特性和质谱检测技术，通过检测目标物体表面的潜在泄漏点来实现泄漏检测。

其原理可以简要概括为以下几个步骤。

首先，将高纯度的氦气作为探测介质注入已密封的被测试系统或设备内部。

由于氦气分子具有很小的尺寸和较高的扩散性能，在目标物体出现泄露时，氦气会从泄漏点逸出到周围环境中。

接下来，使用一个质谱仪进行监测和分析。

质谱仪内部设置了一个称为“零背景样品”的容器，其中充满了监测过程中未受外部干扰影响而得到平衡状态的环境空气样品。

氦质谱检漏仪使用说明(总9页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--氦质谱检漏仪使用说明书资产编号：型号：ZQJ-542一、设备组成及工作原理1、设备组成框图2、设备工作原理检漏仪内部组成：氦质谱检漏仪主要由分子泵、质谱室、组合阀体，机械泵以及控制电路板等组成。

检漏仪的工作原理：氦质谱检漏仪是根据质谱仪学原理，用氦气作为搜索气体制成的气密性检测仪器。

ZQJ-542检漏仪采用180度磁偏转质谱室，钨制灯丝发射出来的电子经过加速进入离化室，在离化室内与残余气体分子和经被检件漏孔进入离化室的氦气互相碰撞使其电离成正离子，这些离子在加速电场作用下进入磁场，由于洛伦兹力作用产生偏转，由于不同质量数（m/e）的离子其偏转半径不同，这样就将不同的离子分离开了。

由于磁场参数是固定的，只有调节加速压力就可以改变氦离子的偏转半径，使氦离子正好通过隔离板上的窄缝打到放大器入口，这样就使氦离子（m/e=4）与其他离子分开了。

氦离子流正比于容器中氦分压。

因此，对氦离子的测量可以用来确定被检件的漏率。

二、设备工作外部条件氦质谱检漏仪电源电压220V 频率50HZ 额定功率2000W。

仪器应安装在符合仪器使用的环境要求的场所，特别是仪器的电源插座，应符合要求，要有良好的地线，左右要留有30CM的通风间距。

放置好检漏仪，以避免仪器有倾斜或倾倒的危险。

检漏仪的底部有安装孔，可以将其固定在桌子或支架上。

在仪器运行前要确保真空泵中的机械泵油是否足够，机械泵油必须用专用的针对机械泵型号的油。

三、设备工作外部条件接通操作氦质谱检漏仪图1检漏仪的机械泵有足够的机械泵油；保证机体内分子泵、机械泵、真高空组件各连接顺畅；电源线线路没有破损，有良好的接地。

检漏仪要放平稳，不能倾斜，检漏仪底面要有一层防静电布。

加压罐压氦装置图2加压罐压氦装置的外部接通顺序：写出设备外部条件的接通先后顺序，操作方法，具体的参数等。

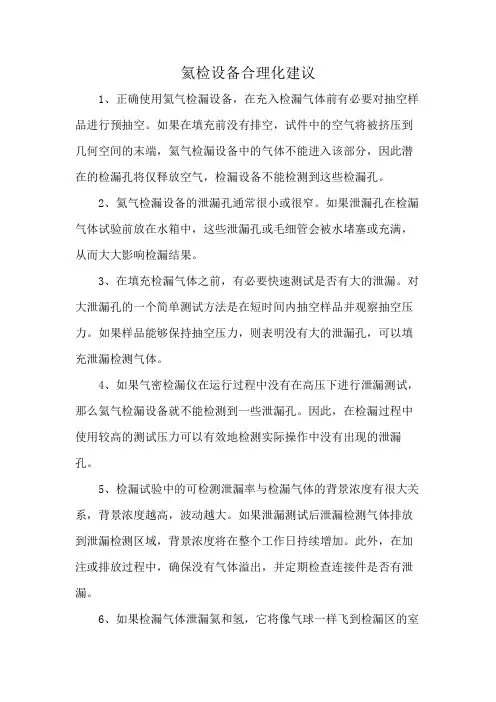

氦检设备合理化建议
1、正确使用氦气检漏设备，在充入检漏气体前有必要对抽空样品进行预抽空。

如果在填充前没有排空，试件中的空气将被挤压到几何空间的末端，氦气检漏设备中的气体不能进入该部分，因此潜在的检漏孔将仅释放空气，检漏设备不能检测到这些检漏孔。

2、氦气检漏设备的泄漏孔通常很小或很窄。

如果泄漏孔在检漏气体试验前放在水箱中，这些泄漏孔或毛细管会被水堵塞或充满，从而大大影响检漏结果。

3、在填充检漏气体之前，有必要快速测试是否有大的泄漏。

对大泄漏孔的一个简单测试方法是在短时间内抽空样品并观察抽空压力。

如果样品能够保持抽空压力，则表明没有大的泄漏孔，可以填充泄漏检测气体。

4、如果气密检漏仪在运行过程中没有在高压下进行泄漏测试，那么氦气检漏设备就不能检测到一些泄漏孔。

因此，在检漏过程中使用较高的测试压力可以有效地检测实际操作中没有出现的泄漏孔。

5、检漏试验中的可检测泄漏率与检漏气体的背景浓度有很大关系，背景浓度越高，波动越大。

如果泄漏测试后泄漏检测气体排放到泄漏检测区域，背景浓度将在整个工作日持续增加。

此外，在加注或排放过程中，确保没有气体溢出，并定期检查连接件是否有泄漏。

6、如果检漏气体泄漏氦和氢，它将像气球一样飞到检漏区的室
顶，并逐渐漂浮在整个检漏区。

因此，应该为泄漏测试区域提供足够的通风。

由于两种泄漏检测气体都倾向于向上移动，因此建议从底部输入新鲜空气，从顶部向外排放气体。

书山有路勤为径，学海无涯苦作舟密封法兰氦质谱检漏技术(1)密封法兰是在特殊加工的一对法兰之间安放密封垫圈,通过压紧法兰将密封圈挤压变形,实现密封。

假如法兰密封面或密封圈存在缺陷,或是压紧时未均匀加力,就会造成法兰密封性达不到要求,必须通过检漏控制其密封质量。

1、真空检漏常用方法与存在问题法兰检漏是检测法兰密封面与密封圈的配合是否存在通道型的漏孔或渗漏。

氦质谱检漏是常用的高灵敏度检漏手段,可查找漏孔位置及判断单个漏孔的漏率,其常规方法有吸氦法和喷氦法。

吸氦法是向法兰联结所形成的密闭空间内充氦,用与检漏仪连接的吸枪在法兰外抽吸;喷氦法是用检漏仪对法兰联结而成的密闭空间抽真空,用喷枪在法兰外侧向密封结构喷氦。

若法兰密封结构有漏,氦气将通过与检漏仪相连的吸枪或法兰密封的空间进入检漏系统,进而被检测到。

将泄漏信号与标准漏孔的校准信号进行比对就可求出被检部位的漏率。

对于吸氦法和喷氦法,普通的吸枪或喷枪只能沿法兰边沿移动(假如密封圈上有漏孔,根据气体扩散规律,距漏孔越远氦气浓度越低,因此吸枪离漏孔越远,检漏灵敏度越低(见法兰整体检漏时,通常是在法兰外焊接金属密封罩作为集气罩(也可作氦气罩) ,利用检漏仪对集气罩抽真空,形成检漏真空室,再在法兰内侧充氦,实施检漏。

当法兰较大时,集气罩的焊接质量极难保证、且焊接耗时较长。

为了进一步提高法兰检漏的灵敏度与可靠性,笔者改进设计了法兰检漏专用吸枪和喷枪,并研究了采用充压真空法和氦罩法进行的法兰整体检漏技术。

2、专用吸枪和喷枪的设计2.1、专用吸枪的结构设计与实验专用吸枪包括毛细金属管、接口和保护筒三部分,见专用吸枪的管端为内径小于0. 15 mm , 长150～200 mm 的不锈钢端管,可伸入法兰间隙内,以尽可能地接近密封结构。

航天氦质谱检漏方法一、啥是航天氦质谱检漏呀。

你知道不？在航天领域啊，有个特别重要的事儿，就是得保证各种航天设备一点儿泄漏都不能有，这时候就用到了氦质谱检漏方法啦。

简单来说呢，它就是利用氦气这种特别的气体，通过一些神奇的仪器和技术，找出那些藏得很深的泄漏点，就像给航天设备来一场超级精密的“体检”一样。

二、氦质谱检漏的基本原理。

这个原理啊，还挺有意思的。

氦气这玩意儿啊，它的分子特别小，就像个超级灵活的小精灵，能钻进那些特别微小的缝隙和孔洞里。

当我们把氦气喷到可能有泄漏的地方时，如果真有漏点，氦气就会顺着漏点跑进去。

然后呢，有个专门的质谱仪，它就像个超级敏感的“鼻子”，能精准地嗅出氦气的存在。

一旦检测到氦气，就说明这儿可能有泄漏啦。

三、具体的操作步骤。

1. 准备工作。

在开始检漏之前啊，得先把要检测的航天设备清理干净，不能有啥灰尘啊、杂质啊这些捣乱的家伙。

然后呢，把设备连接到氦质谱检漏仪上，这就相当于给设备和仪器之间搭了一座“桥梁”，让它们能好好“沟通”。

2. 抽真空。

接下来啊，要对设备进行抽真空处理。

为啥要抽真空呢？这是为了把设备里面原来的空气啊、水汽啊这些都给赶跑，这样等会儿氦气进去了，就更容易被检测到啦。

就好像把房间打扫干净了，新东西放进去就一目了然啦。

3. 喷氦气。

现在就轮到氦气登场啦。

拿着专门的喷氦枪，对着设备可能有泄漏的地方，像喷漆一样均匀地喷上氦气。

这时候啊，眼睛得紧紧盯着检漏仪的显示屏，看看有没有啥动静。

4. 检测和判断。

如果检漏仪检测到了氦气，显示屏上就会有相应的信号显示。

根据信号的强弱啊，就能大概判断出泄漏点的大小和位置啦。

要是信号很强，那说明泄漏点可能比较大，得赶紧找找原因，把这个“漏洞”补上；要是信号比较弱，那可能就是个小小的缝隙，也不能掉以轻心哦。

5. 修复和复查。

四、氦质谱检漏的优点。

这个方法可真是有不少优点呢。

首先啊，它的检测灵敏度超高，哪怕是特别特别小的泄漏点，它都能发现，就像有一双超级厉害的“眼睛”。

书山有路勤为径，学海无涯苦作舟
ASM181T 氦质谱检漏仪常见故障处理
1、机械泵故障及处理（1）机械泵不动作。

检查项目有：电源电压是否正常，开关是否打开，绕组是否断路或接地，电机是否过热（泵冷却后是否能启动）。

（2）机械泵声音异常。

检查油位是否合适，油质是否变坏，油温是否＜10 ℃，油雾过滤器的出口有无气体排出（假如无气体排出，更换油雾过滤器）。

2、分子泵故障及处理（1）开机2min 后压力指示灯不亮。

此时分子泵未转动，即分子泵入口压力未到设定值或未检测到压力（通常压力应＜10-3MPa，压力过高分子泵将无法启动）。

因此，主要检查导致压力过高的因素。

检查的项目有：P
（2）分子泵加速指示灯不亮。

CD2 电路板上的保险丝烧断，更换保险丝或检查是否有短路现象。

（3）分子泵故障灯亮。

检查CD2 电路板设置开关是否处于R 位置，此时应该在N 位置。

检查风扇是否停止，假如风扇正常，请和厂家联系。

3、质谱室故障（1）灯丝指示灯不亮。

检查灯丝开关键是否处于关闭位置（再按一下），检查
（2）灯丝指示灯闪烁。

用万用表检查质谱室航空插座1 和5 接线柱是否开路，若开路，更换灯丝；若不开路，检查接线柱6 是否和其他接头导通，消除短路现象.
（3）遥控面板无压力指示。

检查P
（4）当检漏开始时压力不下降。

检查电路板PO318 保险丝是否有问题. （5）检漏口压力＞0.01MPa。

机械泵油失效或P。

阀门氦质谱检漏阀门氦质谱检漏是一种常见的检漏方式，它利用氦气的低渗透率以及质谱仪的高精度检测能力，可以有效地检测出设备、管道、阀门等的泄漏点。

下面将详细介绍阀门氦质谱检漏的原理、操作步骤及注意事项。

一、原理阀门氦质谱检漏的基本原理是：将氦气注入待检测的设备或管道中，利用阀门控制氦气的进出，通过质谱仪检测氦气的浓度变化，找出泄漏点。

该方法具有以下几个特点：1.高精度：质谱仪可以对氦气的浓度进行精确测量，可以检测出非常微小的泄漏点。

2.快速：使用阀门可以方便地控制氦气的进出，整个检测过程快速而简单。

3.可靠：由于氦气具有低渗透率，可以有效地避免假警报的情况。

二、操作步骤阀门氦质谱检漏的操作步骤如下：1.准备：将质谱仪和氦气瓶连接起来，将质谱仪调节到合适的工作状态。

2.清洁：清洁要检测的设备或管道，确保表面干净无尘。

3.施加氦气：在检测点处用灵活的氦气泵施加氦气。

4.检查：用质谱仪检查氦气的浓度变化，找出泄漏点。

5.标记：标记泄漏点，以便后续维修。

6.修复：对泄漏点进行修复。

7.再次检测：在修复后，再次进行氦质谱检漏，确保设备完全没有泄漏。

三、注意事项在进行阀门氦质谱检漏时应注意以下几个方面：1.注意安全：氦气是一种有毒无色气体，应注意防护措施。

2.正确定位：要在待测试的设备或管道上恰当位置注入氦气。

3.清洁设备：检查前应将设备或管道清洁，以避免误测。

4.确保气密性：在测试前应检查所有管路阀门并确保气密性。

5.注意精度：质谱仪对氦气浓度的测量精度很高，需要对仪器进行定期校准。

6.按要求进行修复：对发现的泄漏点应及时予以修复，并再次进行检查。

四、总结阀门氦质谱检漏是一种常见的检漏方式，具有高精度、快速、可靠等特点。

在操作时应注意安全，确保操作流程的正确性，遵循注意事项，并对设备进行定期维护和校准，以保障检测的准确性和有效性。

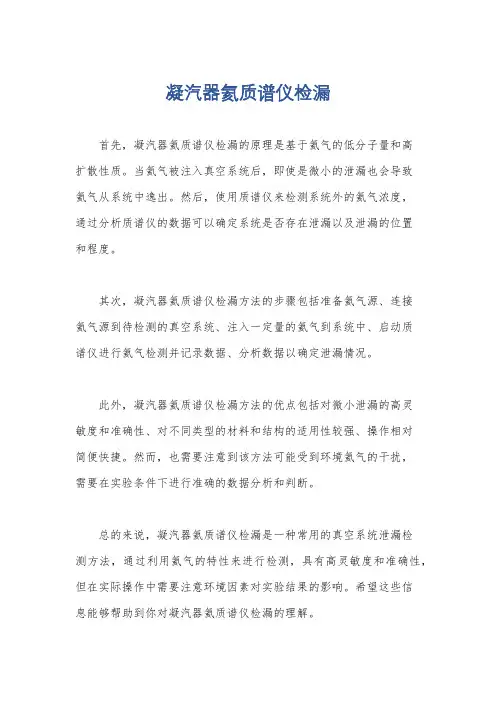

凝汽器氦质谱仪检漏
首先，凝汽器氦质谱仪检漏的原理是基于氦气的低分子量和高
扩散性质。

当氦气被注入真空系统后，即使是微小的泄漏也会导致
氦气从系统中逸出。

然后，使用质谱仪来检测系统外的氦气浓度，
通过分析质谱仪的数据可以确定系统是否存在泄漏以及泄漏的位置
和程度。

其次，凝汽器氦质谱仪检漏方法的步骤包括准备氦气源、连接
氦气源到待检测的真空系统、注入一定量的氦气到系统中、启动质
谱仪进行氦气检测并记录数据、分析数据以确定泄漏情况。

此外，凝汽器氦质谱仪检漏方法的优点包括对微小泄漏的高灵
敏度和准确性、对不同类型的材料和结构的适用性较强、操作相对
简便快捷。

然而，也需要注意到该方法可能受到环境氦气的干扰，
需要在实验条件下进行准确的数据分析和判断。

总的来说，凝汽器氦质谱仪检漏是一种常用的真空系统泄漏检
测方法，通过利用氦气的特性来进行检测，具有高灵敏度和准确性，但在实际操作中需要注意环境因素对实验结果的影响。

希望这些信
息能够帮助到你对凝汽器氦质谱仪检漏的理解。
