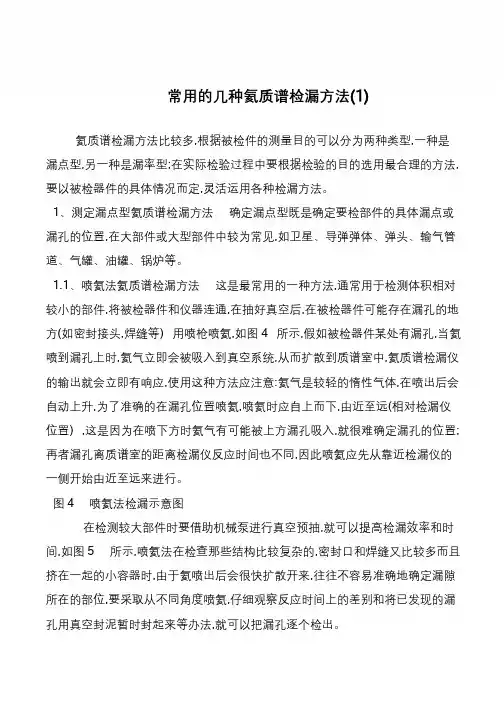

常用的几种氦质谱检漏方法(1)
氦质谱检漏方法比较多,根据被检件的测量目的可以分为两种类型,一种是漏点型,另一种是漏率型;在实际检验过程中要根据检验的目的选用最合理的方法, 要以被检器件的具体情况而定,灵活运用各种检漏方法。

1、测定漏点型氦质谱检漏方法确定漏点型既是确定要检部件的具体漏点或漏孔的位置,在大部件或大型部件中较为常见,如卫星、导弹弹体、弹头、输气管道、气罐、油罐、锅炉等。

1.1、喷氦法氦质谱检漏方法这是最常用的一种方法,通常用于检测体积相对较小的部件,将被检器件和仪器连通,在抽好真空后,在被检器件可能存在漏孔的地方(如密封接头,焊缝等) 用喷枪喷氦,如图4 所示,假如被检器件某处有漏孔,当氦喷到漏孔上时,氦气立即会被吸入到真空系统,从而扩散到质谱室中,氦质谱检漏仪的输出就会立即有响应,使用这种方法应注意:氦气是较轻的惰性气体,在喷出后会自动上升,为了准确的在漏孔位置喷氦,喷氦时应自上而下,由近至远(相对检漏仪位置) ,这是因为在喷下方时氦气有可能被上方漏孔吸入,就很难确定漏孔的位置; 再者漏孔离质谱室的距离检漏仪反应时间也不同,因此喷氦应先从靠近检漏仪的一侧开始由近至远来进行。

图4 喷氦法检漏示意图
在检测较大部件时要借助机械泵进行真空预抽,就可以提高检漏效率和时间,如图5 所示,喷氦法在检查那些结构比较复杂的,密封口和焊缝又比较多而且挤在一起的小容器时,由于氦喷出后会很快扩散开来,往往不容易准确地确定漏隙所在的部位,要采取从不同角度喷氦,仔细观察反应时间上的差别和将已发现的漏孔用真空封泥暂时封起来等办法,就可以把漏孔逐个检出。

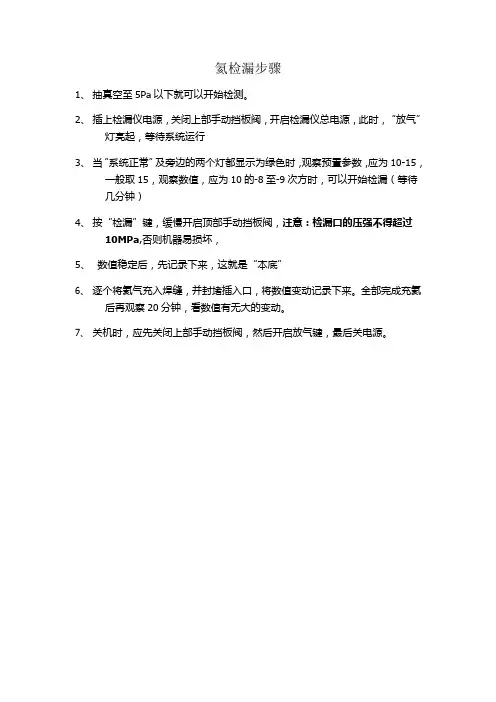

氦检漏步骤
1、抽真空至5Pa以下就可以开始检测。

2、插上检漏仪电源，关闭上部手动挡板阀，开启检漏仪总电源，此时，“放气”
灯亮起，等待系统运行
3、当“系统正常”及旁边的两个灯都显示为绿色时，观察预置参数，应为10-15，
一般取15，观察数值，应为10的-8至-9次方时，可以开始检漏（等待
几分钟）
4、按“检漏”键，缓慢开启顶部手动挡板阀，注意：检漏口的压强不得超过
10MPa,否则机器易损坏，
5、数值稳定后，先记录下来，这就是“本底”
6、逐个将氦气充入焊缝，并封堵插入口，将数值变动记录下来。

全部完成充氦
后再观察20分钟，看数值有无大的变动。

7、关机时，应先关闭上部手动挡板阀，然后开启放气键，最后关电源。

氦质谱仪背压检漏方法概述及解释说明1. 引言1.1 概述氦质谱仪背压检漏方法是一种常用的无损检测方法，用于检测工业设备及管道系统中可能存在的泄露点。

该方法通过利用氦气的特殊物理性质和气体流动原理，实现对泄漏点进行准确、快速的定位和评估。

背压检漏方法具有非侵入性、高灵敏度和自动化程度高等优势，在工业领域得到了广泛应用。

1.2 文章结构本文将围绕氦质谱仪背压检漏方法展开详细论述，文章结构包括引言、背压检漏方法的原理、背压检漏方法的步骤与实施、背压检漏结果分析与评估以及结论与展望等部分。

首先介绍了本文的概述和目的，然后详细解释了背压检漏方法相关的原理，并探讨其在不同领域中的应用优势。

接下来，阐述了使用该方法进行检测时所需进行的准备工作和步骤，并提供了数据分析与处理方法。

最后，对测试结果进行评估和解读，并分析存在的误差，并提出改进措施。

文章最后总结了本次研究的主要成果，并提出了未来进一步研究的方向。

1.3 目的本文旨在全面概述氦质谱仪背压检漏方法，介绍其原理、优势和应用领域，详细阐述该方法的步骤与实施过程，并提供相关数据分析与处理方法。

同时，通过对实验结果的评估与解读，发现存在的误差并提出改进措施。

通过对氦质谱仪背压检漏方法进行深入研究和分析，期望为工程技术领域中泄漏点检测及预防提供参考和指导，并为后续研究提供基础依据。

2. 背压检漏方法的原理:2.1 氦质谱仪背压检漏原理:氦质谱仪背压检漏是一种常用的方法，该方法基于气体分子的运动特性和质谱检测技术，通过检测目标物体表面的潜在泄漏点来实现泄漏检测。

其原理可以简要概括为以下几个步骤。

首先，将高纯度的氦气作为探测介质注入已密封的被测试系统或设备内部。

由于氦气分子具有很小的尺寸和较高的扩散性能，在目标物体出现泄露时，氦气会从泄漏点逸出到周围环境中。

接下来，使用一个质谱仪进行监测和分析。

质谱仪内部设置了一个称为“零背景样品”的容器，其中充满了监测过程中未受外部干扰影响而得到平衡状态的环境空气样品。

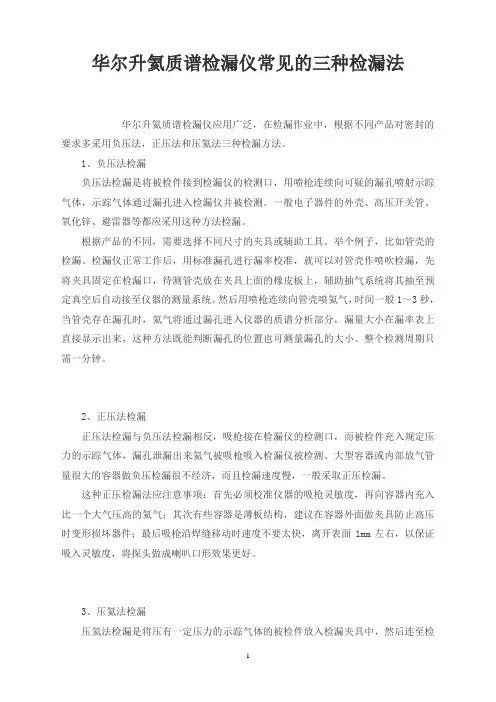

华尔升氦质谱检漏仪常见的三种检漏法华尔升氦质谱检漏仪应用广泛，在检漏作业中，根据不同产品对密封的要求多采用负压法，正压法和压氦法三种检漏方法。

1、负压法检漏负压法检漏是将被检件接到检漏仪的检测口，用喷枪连续向可疑的漏孔喷射示踪气体，示踪气体通过漏孔进入检漏仪并被检测。

一般电子器件的外壳、高压开关管、氧化锌、避雷器等都应采用这种方法检漏。

根据产品的不同，需要选择不同尺寸的夹具或辅助工具。

举个例子，比如管壳的检漏。

检漏仪正常工作后，用标准漏孔进行漏率校准，就可以对管壳作喷吹检漏，先将夹具固定在检漏口，待测管壳放在夹具上面的橡皮板上，辅助抽气系统将其抽至预定真空后自动接至仪器的测量系统。

然后用喷枪连续向管壳喷氦气，时间一般1～3秒，当管壳存在漏孔时，氦气将通过漏孔进入仪器的质谱分析部分，漏量大小在漏率表上直接显示出来，这种方法既能判断漏孔的位置也可测量漏孔的大小。

整个检测周期只需一分钟。

2、正压法检漏正压法检漏与负压法检漏相反，吸枪接在检漏仪的检测口，而被检件充入规定压力的示踪气体，漏孔泄漏出来氦气被吸枪吸入检漏仪被检测。

大型容器或内部放气管量很大的容器做负压检漏很不经济，而且检漏速度慢，一般采取正压检漏。

这种正压检漏法应注意事项：首先必须校准仪器的吸枪灵敏度，再向容器内充入比一个大气压高的氦气；其次有些容器是薄板结构，建议在容器外面做夹具防止高压时变形损坏器件；最后吸枪沿焊缝移动时速度不要太快，离开表面1mm左右，以保证吸入灵敏度，将探头做成喇叭口形效果更好。

3、压氦法检漏压氦法检漏是将压有一定压力的示踪气体的被检件放入检漏夹具中，然后连至检漏仪将其抽空，示踪气体通过漏孔泄漏出来，经检漏仪检测总泄漏量。

一般小型电子器件宜采用这种检漏方法。

首先将仪器调整好，再将器件放入加压罐内压入氦气，氦气进入有漏孔的器件内部，无漏孔的器件只是表面吸咐氦气。

器件加压压力和时间根据GB2423，2328文件而定，器件从加压罐中取出后将表面吸咐的氦气吹掉再放入检漏夹具中抽空，待真空抽至设定值后自动将夹具连至仪器的测量系统。

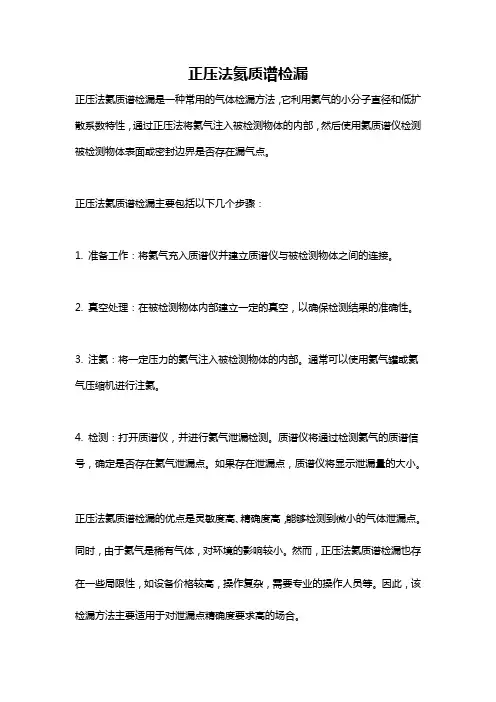

正压法氦质谱检漏
正压法氦质谱检漏是一种常用的气体检漏方法，它利用氦气的小分子直径和低扩散系数特性，通过正压法将氦气注入被检测物体的内部，然后使用氦质谱仪检测被检测物体表面或密封边界是否存在漏气点。

正压法氦质谱检漏主要包括以下几个步骤：
1. 准备工作：将氦气充入质谱仪并建立质谱仪与被检测物体之间的连接。

2. 真空处理：在被检测物体内部建立一定的真空，以确保检测结果的准确性。

3. 注氦：将一定压力的氦气注入被检测物体的内部。

通常可以使用氦气罐或氦气压缩机进行注氦。

4. 检测：打开质谱仪，并进行氦气泄漏检测。

质谱仪将通过检测氦气的质谱信号，确定是否存在氦气泄漏点。

如果存在泄漏点，质谱仪将显示泄漏量的大小。

正压法氦质谱检漏的优点是灵敏度高、精确度高，能够检测到微小的气体泄漏点。

同时，由于氦气是稀有气体，对环境的影响较小。

然而，正压法氦质谱检漏也存在一些局限性，如设备价格较高，操作复杂，需要专业的操作人员等。

因此，该检漏方法主要适用于对泄漏点精确度要求高的场合。

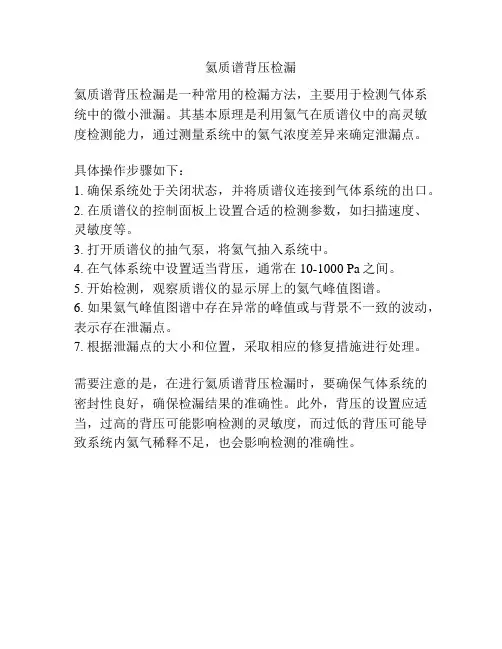

氦质谱背压检漏
氦质谱背压检漏是一种常用的检漏方法，主要用于检测气体系统中的微小泄漏。

其基本原理是利用氦气在质谱仪中的高灵敏度检测能力，通过测量系统中的氦气浓度差异来确定泄漏点。

具体操作步骤如下：
1. 确保系统处于关闭状态，并将质谱仪连接到气体系统的出口。

2. 在质谱仪的控制面板上设置合适的检测参数，如扫描速度、灵敏度等。

3. 打开质谱仪的抽气泵，将氦气抽入系统中。

4. 在气体系统中设置适当背压，通常在10-1000 Pa之间。

5. 开始检测，观察质谱仪的显示屏上的氦气峰值图谱。

6. 如果氦气峰值图谱中存在异常的峰值或与背景不一致的波动，表示存在泄漏点。

7. 根据泄漏点的大小和位置，采取相应的修复措施进行处理。

需要注意的是，在进行氦质谱背压检漏时，要确保气体系统的密封性良好，确保检漏结果的准确性。

此外，背压的设置应适当，过高的背压可能影响检测的灵敏度，而过低的背压可能导致系统内氦气稀释不足，也会影响检测的准确性。

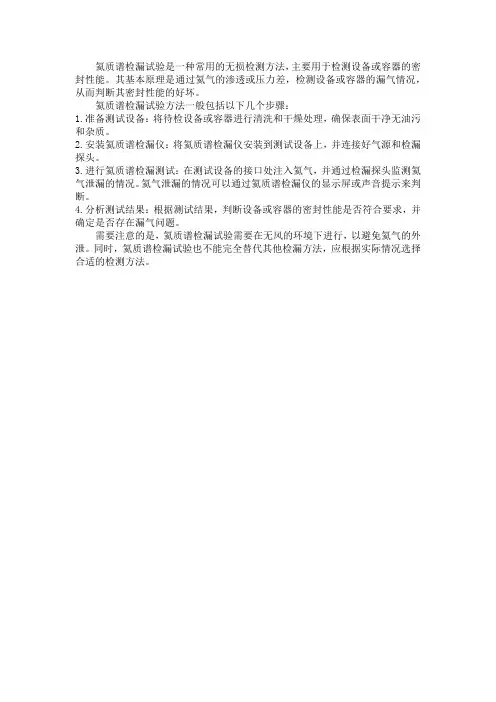

氦质谱检漏试验是一种常用的无损检测方法，主要用于检测设备或容器的密封性能。

其基本原理是通过氦气的渗透或压力差，检测设备或容器的漏气情况，从而判断其密封性能的好坏。

氦质谱检漏试验方法一般包括以下几个步骤：
1.准备测试设备：将待检设备或容器进行清洗和干燥处理，确保表面干净无油污和杂质。

2.安装氦质谱检漏仪：将氦质谱检漏仪安装到测试设备上，并连接好气源和检漏探头。

3.进行氦质谱检漏测试：在测试设备的接口处注入氦气，并通过检漏探头监测氦气泄漏的情况。

氦气泄漏的情况可以通过氦质谱检漏仪的显示屏或声音提示来判断。

4.分析测试结果：根据测试结果，判断设备或容器的密封性能是否符合要求，并确定是否存在漏气问题。

需要注意的是，氦质谱检漏试验需要在无风的环境下进行，以避免氦气的外泄。

同时，氦质谱检漏试验也不能完全替代其他检漏方法，应根据实际情况选择合适的检测方法。

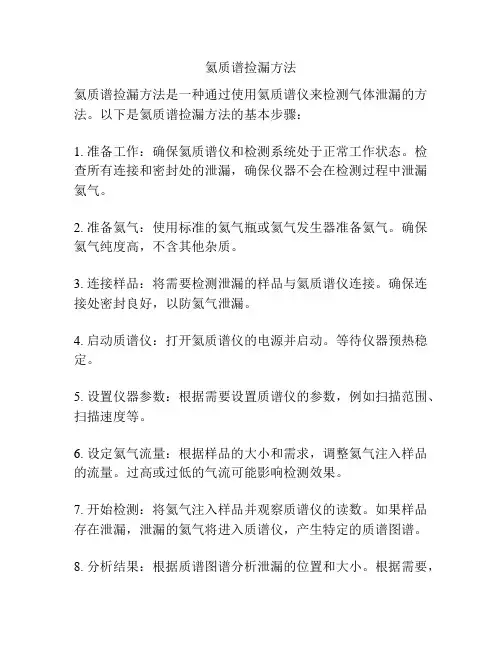

氦质谱捡漏方法
氦质谱捡漏方法是一种通过使用氦质谱仪来检测气体泄漏的方法。

以下是氦质谱捡漏方法的基本步骤：
1. 准备工作：确保氦质谱仪和检测系统处于正常工作状态。

检查所有连接和密封处的泄漏，确保仪器不会在检测过程中泄漏氦气。

2. 准备氦气：使用标准的氦气瓶或氦气发生器准备氦气。

确保氦气纯度高，不含其他杂质。

3. 连接样品：将需要检测泄漏的样品与氦质谱仪连接。

确保连接处密封良好，以防氦气泄漏。

4. 启动质谱仪：打开氦质谱仪的电源并启动。

等待仪器预热稳定。

5. 设置仪器参数：根据需要设置质谱仪的参数，例如扫描范围、扫描速度等。

6. 设定氦气流量：根据样品的大小和需求，调整氦气注入样品的流量。

过高或过低的气流可能影响检测效果。

7. 开始检测：将氦气注入样品并观察质谱仪的读数。

如果样品存在泄漏，泄漏的氦气将进入质谱仪，产生特定的质谱图谱。

8. 分析结果：根据质谱图谱分析泄漏的位置和大小。

根据需要，
可以采取修复措施或对泄漏源进行进一步的检查和处理。

请注意，氦质谱捡漏方法需要专业的操作和分析技能。

操作人员应遵循仪器的操作手册，并在安全的实验室环境中进行操作。

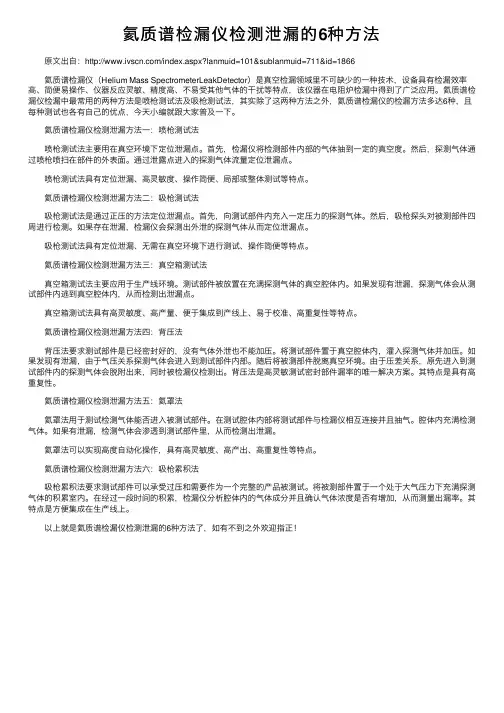

氦质谱检漏仪检测泄漏的6种⽅法原⽂出⾃：/index.aspx?lanmuid=101&sublanmuid=711&id=1866氦质谱检漏仪（Helium Mass SpectrometerLeakDetector）是真空检漏领域⾥不可缺少的⼀种技术，设备具有检漏效率⾼、简便易操作、仪器反应灵敏、精度⾼、不易受其他⽓体的⼲扰等特点，该仪器在电阻炉检漏中得到了⼴泛应⽤。

氦质谱检漏仪检漏中最常⽤的两种⽅法是喷枪测试法及吸枪测试法，其实除了这两种⽅法之外，氦质谱检漏仪的检漏⽅法多达6种，且每种测试也各有⾃⼰的优点，今天⼩编就跟⼤家普及⼀下。

氦质谱检漏仪检测泄漏⽅法⼀：喷枪测试法喷枪测试法主要⽤在真空环境下定位泄漏点。

⾸先，检漏仪将检测部件内部的⽓体抽到⼀定的真空度。

然后，探测⽓体通过喷枪喷扫在部件的外表⾯。

通过泄露点进⼊的探测⽓体流量定位泄漏点。

喷枪测试法具有定位泄漏、⾼灵敏度、操作简便、局部或整体测试等特点。

氦质谱检漏仪检测泄漏⽅法⼆：吸枪测试法吸枪测试法是通过正压的⽅法定位泄漏点。

⾸先，向测试部件内充⼊⼀定压⼒的探测⽓体。

然后，吸枪探头对被测部件四周进⾏检测。

如果存在泄漏，检漏仪会探测出外泄的探测⽓体从⽽定位泄漏点。

吸枪测试法具有定位泄漏、⽆需在真空环境下进⾏测试、操作简便等特点。

氦质谱检漏仪检测泄漏⽅法三：真空箱测试法真空箱测试法主要应⽤于⽣产线环境。

测试部件被放置在充满探测⽓体的真空腔体内。

如果发现有泄漏，探测⽓体会从测试部件内逃到真空腔体内，从⽽检测出泄漏点。

真空箱测试法具有⾼灵敏度、⾼产量、便于集成到产线上、易于校准、⾼重复性等特点。

氦质谱检漏仪检测泄漏⽅法四：背压法背压法要求测试部件是已经密封好的，没有⽓体外泄也不能加压。

将测试部件置于真空腔体内，灌⼊探测⽓体并加压。

如果发现有泄漏，由于⽓压关系探测⽓体会进⼊到测试部件内部。

随后将被测部件脱离真空环境。

由于压差关系，原先进⼊到测试部件内的探测⽓体会脱附出来，同时被检漏仪检测出。
