AutoCAD机械制图教程9.轴套类零件图绘制

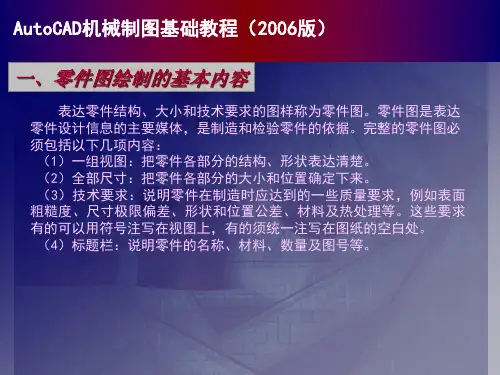

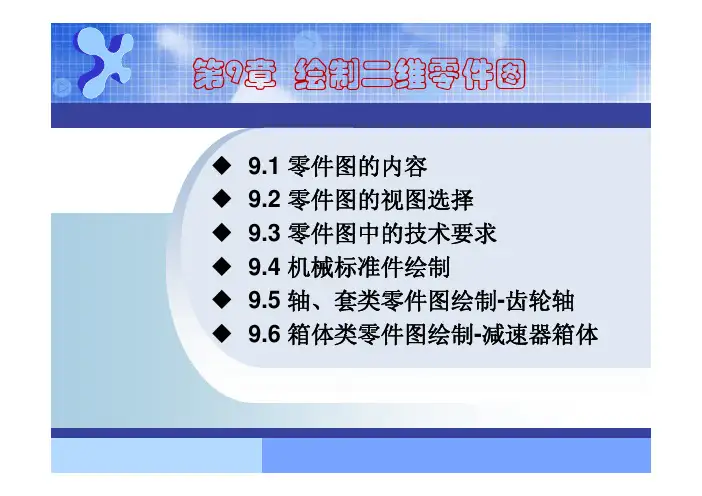

第9章绘制二维零件图◆9.1 零件图的内容◆9.2 零件图的视图选择◆9.3 零件图中的技术要求◆9.4 机械标准件绘制◆9.5 轴、套类零件图绘制-齿轮轴◆9.6 箱体类零件图绘制-减速器箱体9.1 零件图的内容零件图是制造和检验零件用的图样，因此，图样中应包括图形、数据和技术要求。

一张完整的零件图通常包括以下内容：（1）图形采用一组视图，如视图、剖视图、断面图、局部放大图等，用以正确、完整、清晰并且简便地表达此零件的结构。

（2）尺寸用一组以正确、完整、清晰和合理的尺寸标注出零件的结构形状和其相互位置。

（3）技术要求用一些规定的符号、数字、字母和文字诠释。

简明、准确地给出零件在使用、制造和检验时应达到的表面粗糙度、尺寸公差、形状和位置公差、表面热处理和材料热处理等一些技术要求。

（4）标题栏它是用来填写零件名称、材料、图样的编号、比例、绘图人姓名和日期等。

9.2 零件图的视图选择一张正确、完整的机械零件图应该能够将零件各部分的形状以及零件之间的位置关系清晰完整的表示出来，因此，选择各视图的位置极其重要，选择视图的一般步骤如下：(1)了解机械零件的使用功能、要求、加工方法和在总件中的安装位置等信息。

(2)对零件进行形体结构分析。

(3) 选择主视图的投射方向，确定从哪个方向观察零件以绘制主视图。

(4) 确定其他视图的个数，在选择其他视图时，既要考虑将零件中各部分的结构形状以及相对位置准确清晰的表达出来，也要使每个视图所表达的内容重点突出，以避免重复表达，总之，要做到完整清晰地表达零件的整体结构。

9.2.2 轴、套类零件轴、套类零件的主要加工方向是轴线水平放置，为了便于加工时阅读图纸，零件的摆放位置应为轴线水平位置。

对轴套类零件上的孔、键槽等结构，采用剖面图、放大视图等方法来表达这些结构，如图9-1所示为轴类零件图的视图选择示例。

图9-1 轴类零件图9.2.3 轮、盘类零件轮、盘类零件在加工时一般也是水平放置，通常是按加工位置即轴线水平放置零件。

※ 1 ※AutoCAD 2005机械零件图绘制实例 内容提要：本文以常见的典型机械零件轴套类零件、盘盖类零件、叉架类零件、箱体类零件为例来介绍应用AutoCAD 2005的绘图过程。

通过本文的学习，读者应对使用AutoCAD 2005绘制常见典型机械零件的方法和特点有较为完整的认识。

关键字：引言：为了便于读者更全面和熟练地掌握AutoCAD 2005的知识，本文将结合绘制机械零件图的实例，完整地介绍整个绘图过程。

认真学习本文将对提高实际工作绘图能力有极大帮助。

正文：1 设置绘图环境本文以常见的典型机械零件轴套类零件、盘盖类零件、叉架类零件、箱体类零件为例来介绍应用AutoCAD 2005的绘图过程。

认真学习本文将对提高实际工作绘图能力有极大帮助。

如果是第一次使用AutoCAD 2005，那就参考一下例子逐步进行练习。

如果喜欢在已有的图纸基础上画图，也不失为一种好方法，而且可以做到同一格式标准，其方法是先打开已有图纸，将其图中的元素全部删去即可，但原图纸中的绘图环境将被保留下来。

AutoCAD 2005功能强大，如果喜欢先按1：1画图，最后根据大小画图框和标题栏，不管是多大还是多小的机械零件，只要最后打印图纸时候选择好合适的范围，最后的图纸效果也是不错的。

但有一点必须注意，画图时候必须养成严格按对象尺寸画图，尤其在修改图纸的时候，不要求方便，只改尺寸而不改图，这会给以后的工作带来很大的麻烦。

AutoCAD 2005“CAD 标准文件”中，提供了有关标准的制定以及图形标准性检查的功能。

用户可以依据某一图形生成标准文件，然后用该标准文件来检查其他图形文件是否符合标准。

AutoCAD 2005为了方便和统一绘图格式，在“模板”子目录下建有如图1所示的各种图框和标题栏的模板图样，用户可以直接调用，这也是一种开始画图的简洁方法。

图1 各种图样的模板本文是从最基础的方法开始介绍绘图的基本步骤。

在正式开始应用AutoCAD 2005绘图之前，应先设置绘图环境，然后才开始绘图。

《AutoCAD机械制图教程》教案图9-1 轴套类零件图15分钟三、相关知识讲解1．机械样板文件的建立与调用2．快速引线命令3．多重引线命令4．尺寸公差标注5．几何公差标注演示法讲授法25分钟四、任务实施第1步：调用或建立一个机械零件图的样板文件。

第二步：绘制图形。

1．绘制主视图根据轴套类零件的主视图有一对称轴，且整个图形沿轴线方向排列，大部分线条与轴线平行或垂直的特点，可先用“直线”命令，结合“正交”功能画出中轴线和上半部分的外部轮廓线，然后用“镜像”命令复制出轴的下半部分，最后置换图层。

2．绘制轴肩局部放大图3. 键槽断面图4．整理图形，将图形调整至合适位置，完成轴类零件图视图的绘制，结果如图9-1所示。

第3步：标注尺寸1. 带直径符号的线性尺寸标注2. 局部放大图的尺寸标注3. 倒角的尺寸标注4. 尺寸公差的标注5. 形位公差的标注第4步：保存图形文件演示法讲练结合法20分钟五、模仿练习练习法现场指导法10分钟六、分层教学与举一反三图9-2练习法5分钟七、评价考核根据学生完成任务及练习的质量与数量进行评价。

记分评价法5分钟八、课堂小结：重点小结轴套类零件图的绘制方法，多重引线命令的使用方法，尺寸公差与几何公差的标注方法和局部放大图的画法。

九、作业布置完成下面技能训练与检测并预习任务10的相关知识。

1．选择合适图幅和比例绘图如图9-3所示的轴类零件图。

要求：布图匀称，图形正确，线型符合国标，标注尺寸和公差。

但不标注表面粗糙度，不填写“技术要求”及标题栏。

图9-3 轴类零件图2．选择合适图幅和比例绘图如图9-4所示的套类零件图。

要求：讲解法布图匀称，图形正确，线型符合国标，标注尺寸、公差和表面粗糙度代号，但不填写“技术要求”及标题栏。

图9-4 套类零件图教研室主任签名累计课时 2。

一、教案基本信息1. 教案名称：AutoCAD机械制图精品教程教案-零件图的绘制2. 课时安排：共5课时，每课时45分钟3. 教学目标：掌握AutoCAD软件的基本操作学会绘制零件图的基本技巧了解零件图的标注方法二、教学内容1. 第一课时：AutoCAD软件的基本操作启动和退出AutoCAD软件熟悉界面及基本工具的使用坐标系的概念及操作2. 第二课时：绘制零件图的基本技巧绘制直线、圆、圆弧等基本图形图层的概念及应用绘制零件图的步骤与方法3. 第三课时：零件图的标注标注的基本操作尺寸标注的规范及方法文字注释和表格的创建4. 第四课时：绘制复杂零件图绘制组合零件图的技巧绘制剖面线和填充零件图的简化表示方法5. 第五课时：实战演练与总结综合练习：绘制一个完整的零件图分析并总结绘制零件图的要点回答学生提问，解决疑难问题三、教学方法1. 讲授法：讲解AutoCAD软件的基本操作、绘制零件图的技巧和标注方法。

2. 示范法：演示如何绘制零件图，让学生跟随操作。

3. 练习法：安排课后练习，巩固所学知识。

4. 问答法：课堂互动，解答学生疑问。

四、教学评价1. 课堂参与度：观察学生在课堂上的积极参与程度，提问和回答问题的积极性。

2. 练习完成情况：检查学生课后练习的完成质量，巩固所学知识。

3. 学生作品：评价学生绘制的零件图是否符合标注规范，图形准确性和美观度。

五、教学资源1. AutoCAD软件：安装在教师机和学生机上，用于绘制零件图。

2. 教学PPT：展示知识点和实例操作。

3. 零件图素材：提供给学生练习使用的零件图素材。

4. 教学视频：录制实例操作，方便学生复习和自学。

六、教学步骤1. 导入新课：介绍零件图的概念和重要性。

2. 讲解AutoCAD软件的基本操作：启动、退出、熟悉界面及基本工具的使用。

3. 绘制零件图的基本技巧：讲解绘制直线、圆、圆弧等基本图形的方法。

4. 标注零件图：讲解尺寸标注的规范及方法，文字注释和表格的创建。
