几种电动机的缺相保护方法

电机缺相的原因及解决方法电机缺相是指电机在运行过程中，由于某一相线路中的导线断开或接触不良，导致该相无法正常工作的现象。

电机缺相会导致电机输出功率下降，同时也会使电机产生振动和噪音，严重情况下还会引起电机过热甚至烧毁。

因此，及时发现和解决电机缺相问题对于保证电机的正常运行和延长电机的使用寿命具有重要意义。

电机缺相的原因主要有以下几点：1.导线接触不良：电机运行时，由于导线连接处的接点接触不良或松动，会导致电流无法正常流通，引起相线路断开，从而导致缺相现象的发生。

2.导线断裂：导线在长时间运行过程中，由于受到外力的拉扯或挤压，或由于老化或质量问题，导线会出现断裂现象，导致相线路中的导线断开，从而引起电机缺相。

3.继电器故障：电机控制系统中的继电器起到开关和保护的作用，如果继电器出现故障，例如触点粘连或焊死，就会导致相线路无法正常通电，引起电机缺相。

4.电机绕组故障：电机绕组是电机的核心部件，如果绕组中的绝缘材料老化、损坏或短路，就会导致相线路中的导线断开，引起电机缺相。

对于电机缺相问题，可以采取以下解决方法：1.定期检查：定期检查电机的连接线路和继电器，发现接触不良或松动的情况及时进行修复或更换，防止导线断裂或继电器故障引起的缺相问题。

2.维护保养：定期对电机进行维护保养，包括清洁电机表面、检查绕组绝缘状况、紧固螺栓等，确保电机各部件的正常工作状态，减少缺相的发生。

3.合理设计：在电机的设计和安装过程中，应合理选用导线和继电器，并采取适当的保护措施，如使用绝缘套管、绝缘胶带等，避免导线断裂或继电器故障引起的缺相问题。

4.故障排除：一旦发现电机出现缺相问题，需要及时对电机进行故障排除。

可以通过检查电机的供电线路、继电器和绕组等部件，找出故障点并进行修复，恢复电机的正常运行。

电机缺相是电机运行中常见的故障之一，对电机的正常运行和使用寿命会产生一定的影响。

因此，我们需要加强对电机的定期检查和维护保养，合理设计和安装电机，及时排除电机的故障，以保证电机的正常运行和延长电机的使用寿命。

电动机缺相运行的现象及处理电动机是一种常见的电动设备，它在工业生产、交通运输、家庭生活等方面都有广泛的应用。

然而，在电动机的运行过程中，有时会出现缺相运行的现象，这会对电动机的正常运行产生不良影响。

本文将针对电动机缺相运行的现象及处理进行详细介绍。

一、电动机缺相运行的现象缺相是指电动机中的三相电源中有一相电源失效，电动机只能靠两相电源工作，这就是缺相现象。

电动机在缺相情况下运行，会出现以下现象：1. 电动机转速降低在三相电源中，电动机的转子通过电磁感应原理旋转。

如果有一相电源失效，那么电动机只能依靠两相电源工作，这时，电动机的转速会降低，因为电磁力不足以推动电动机的转子。

2. 电动机发热在缺相情况下，电动机只能依靠两相电源工作，这会导致电动机发热。

因为电动机只能依靠两相电源工作，导致电动机的负载不均衡，部分线圈的电流会增加，这会导致线圈发热。

3. 电动机噪音增大在缺相情况下，电动机的转速降低，同时电动机发热，这会导致电动机噪音增大。

因为电动机的转速降低，其转子的振动会增加，同时电动机发热，会导致电动机的噪音增大。

4. 电动机无法启动在缺相情况下，电动机只能依靠两相电源工作，如果缺相严重，那么电动机可能无法启动。

因为电动机需要三相电源才能正常启动，如果有一相电源失效，电动机就无法启动。

二、电动机缺相运行的处理方法电动机缺相运行会对电动机的正常运行产生不良影响，因此，我们需要采取相应的处理方法。

下面是几种常见的处理方法：1. 检查电源线路在电动机出现缺相现象时，应该首先检查电源线路。

检查电源线路是否正常，是否有短路或开路等情况。

如果电源线路存在问题，应该及时修复。

2. 更换电机如果电动机出现缺相现象，且已经检查了电源线路正常，那么可能是电动机内部出现了故障。

这时，应该考虑更换电机。

3. 重新接线如果电动机出现缺相现象，但是电动机本身没有故障，那么可以考虑重新接线。

重新接线时应该仔细检查每个线圈的接线情况，确保接线正确。

三相电机缺相保护电路设计工作原理及注意事项三相电机是工业生产中常用的电动机，它可以提供较大的功率输出。

在使用过程中，如果发生了缺相现象，即三相电源中的一个相线中断或丢失，会导致电机无法正常运行，甚至损坏电机。

因此，为了保护电机和避免生产事故的发生，需要设计和安装缺相保护电路。

下面我将详细介绍缺相保护电路的工作原理以及设计注意事项。

缺相保护电路的工作原理如下：1.监测电路：缺相保护电路需要安装在电机所连接的三相电源上。

它通过监测三相电源中的电压来判断是否缺相。

2.电压监测：缺相保护电路使用电压传感器监测三相电源中的电压变化。

通常使用电压变压器将高压电源降到适合监测的范围。

传感器将电压信号转换为适合处理的低电平信号，并提供给控制电路。

3.控制电路：控制电路接收来自传感器的信号，并进行信号处理和判断。

当控制电路检测到一个或多个相线的电压低于设定的阈值时，它会判定为缺相状态，并触发保护动作。

4.保护动作：当缺相保护电路判断出缺相状态时，它会触发相应的保护动作，以防止电机继续工作，避免损坏。

常见的保护动作有断开电源开关、触发报警灯或蜂鸣器等。

在设计缺相保护电路时，需要注意以下事项：1.设定阈值：设计缺相保护电路时需要合理设定阈值。

阈值过低会导致误报缺相，频繁触发保护动作，降低生产效率；阈值过高则可能无法及时发现缺相故障。

根据实际情况和电机的额定电压进行综合考虑。

2.电压传感器：选择合适的电压传感器很重要。

传感器需要能够适应高电压环境，并且具备高精度和可靠性。

常用的传感器有电位器、变压器和电容式传感器等，根据实际需求选择合适的传感器。

3.调试和测试：在完成电路设计和安装后，需要进行调试和测试工作。

可以使用模拟缺相的方式进行测试，验证保护电路的可靠性和准确性。

同时需要注意测试时的安全措施，以免发生电击或其他事故。

4.定期维护：缺相保护电路需要进行定期的维护和检查。

包括对电路元件进行清洁和检查，查看电路的工作状态和保护动作的准确性。

一、三相异步电动机的工作原理三相异步电动机是工业中常见的一种电动机，其工作原理是利用三相交流电产生的旋转磁场来驱动转子旋转，从而实现机械能到电能的转换。

在正常运行的情况下，三相异步电动机能够稳定地转动，并且在负载变化时能够自动调节转速，具有较好的可靠性和稳定性。

二、三相异步电动机的缺相问题然而，在实际运行过程中，三相异步电动机可能会出现缺相问题，即三相电源中的某一相断开或失效，导致电动机无法正常运行。

缺相问题如果不能及时发现和解决，可能会给生产和设备带来严重的影响，因此需要采取一定的保护方法来避免缺相对设备的损坏。

三、三相异步电动机缺相保护方法 1. 电流保护：通过监测电动机的工作电流来判断是否存在缺相问题。

当某一相的电流明显偏低或为零时，即可判定该相存在缺相故障。

这时可以通过断开电源或其他方式来停止电动机的运行，以避免故障对设备的进一步损坏。

2.温度保护：缺相会导致电动机的过载运行，使得某些零部件发热严重。

因此可以设置温度传感器来监测电动机的温度变化，一旦温度超过正常范围，即可判断电动机存在缺相问题，并及时停机维护。

3.相序保护：在三相电源中，各相的相序应该是固定的，当某一相的相序发生变化时，即可判断存在缺相问题。

可以通过安装相序保护器来监测电源相序的变化，及时切断电源以保护电动机。

四、个人观点和理解三相异步电动机的缺相问题在工业生产中比较常见，对设备的保护显得尤为重要。

在选择缺相保护方法时，需要根据具体的设备情况和运行环境来进行综合考虑，以确保设备能够得到有效的保护和维护。

针对三相异步电动机的缺相问题，可以采取多种保护方法来确保设备的安全和可靠运行。

需要根据具体情况选择合适的保护措施，并定期维护和检测设备，以确保设备的正常运行和生产效益。

经过对三相异步电动机缺相保护方法的全面评估和深度理解，相信您已经对这一主题有了更深入的了解。

希望本文能够为您在工业生产中的设备维护和保护提供一定的参考价值。

关键词：三相电动机；缺相故障；保护电路；电路改进；故障对比三相电动机作为一种不可或缺的设备，在天车、消防泵、水泵、风泵、油泵、空气压缩机、大型车床等有着广泛的应用。

三相电动机为大多数设备提供着动力，一个现代化的工厂甚至需要几百到上万台电动机，因此三相电动机的事故率严重影响着工业生产的效率、安全和维护成本。

然而在各种设备在出厂设计和制造过程中，三相电动机启动和运行控制电路，大部分采用降压启动（即星-三角形启动、自耦变压器降压启动等），决大多数在控制方面仅仅考虑电压不足时的保护[1]，没有考虑当三相交流电出现缺相时如何对电动机进行控制保护。

然而，电源缺相，对三相电动机的启动和运行危害很大，极易造成电动机烧损，常常给生产带来不便，造成企业损失。

在长期实际维护中，对三相电机故障原因进行了统计分析，故障原因占比如图1所示。

其中，三相电机缺相故障占比达到71%，三相电机缺相是造成电动机损毁的主要原因[2]，其造成的安全隐患和经济损失不可轻视。

如何进行三相电机的缺相保护是工业维护的重中之重。

现在，对三相电动机的缺相保护已较多采用电子电路缺相保护、集成电路缺相保护等[3、4]，但这些保护方法，电路复杂价格较贵，不利于降低企业成本。

本文选择一种三相电机永不缺相启动和运行的控制线路[5]应用在三相电机中，在不添加缺相保护器的前提下，同时不改变原有设备性能，对三相电动机控制电路稍调整，就达到缺相保护功能的方式，有效保护三相电动机。

1缺相保护原理根据三相交流异步电机启动和运行控制原理要求，在原有三相电机控制线路基础上稍作调整，使其控制线路具有缺相保护作用[6]，电路如图2（a）所示。

图2（a）中SB1启动常开按钮，SB2停机常闭按钮，KA继电器，KM接触器，FU熔断器，FR热继电器。

1）启动原理如图2所示，先将按钮（SB1）触头闭合，A相电源流经继电器（KA）线圈取B相电源得电，使得串联在继电器（KA）触头闭合，同时A相电源经过接触器（KM）线圈与继电器（KA）闭合触头取C相电源得电，接触器（KM）工作，电机就启动运转。

三相电机缺相保护方法
三相电机是工业生产中常用的电机，它具有功率大、效率高、运行平稳等优点。

但是，由于各种原因，三相电机在运行过程中可能会出现缺相现象，这会导致电机运行不稳定，甚至损坏电机。

因此，对于三相电机的缺相保护至关重要。

三相电机缺相保护的方法有很多种，下面我们来介绍几种常见的方法。

一、电流保护法
电流保护法是一种常见的三相电机缺相保护方法。

该方法通过检测三相电流的大小和相位差异来判断是否存在缺相现象。

当电流大小和相位差异超过一定范围时，就会触发保护装置，停止电机运行，以避免电机损坏。

二、电压保护法
电压保护法是另一种常见的三相电机缺相保护方法。

该方法通过检测三相电压的大小和相位差异来判断是否存在缺相现象。

当电压大小和相位差异超过一定范围时，就会触发保护装置，停止电机运行，以避免电机损坏。

三、相序保护法
相序保护法是一种比较简单的三相电机缺相保护方法。

该方法通过
检测三相电压的相序来判断是否存在缺相现象。

当电压相序不正确时，就会触发保护装置，停止电机运行，以避免电机损坏。

四、热保护法
热保护法是一种比较常见的三相电机缺相保护方法。

该方法通过检测电机的温度来判断是否存在缺相现象。

当电机温度超过一定范围时，就会触发保护装置，停止电机运行，以避免电机损坏。

三相电机缺相保护是非常重要的，它可以保护电机不受损坏，延长电机的使用寿命。

在实际应用中，我们可以根据具体情况选择不同的保护方法，以确保电机的安全运行。

总言而之，三相电动机的缺相保护方法很多，可用不同的电路，不同的产品。以上是给大家参考的。
参考文献
[1]《电工》．广州市职业技术培训中心．1998年
[2]商福恭主编，《怎样快速查找电气故障》．中国电力出版社．2008年
[3]苗玲玉主编．《电气控制技术》机械工业出版社.2008年
[4]徐国和主编．《电工学与工业电子学》，高等教育出版社.2005午
当三相异步鼠笼式感应电动机的主电源中A、B、C任一相断开时，中性点电位升高为相电压，小型中间继电器的电动作，使交流接触器的控制回路断开，切断受保护三相异步鼠笼式感应电动机的主电源。这样就保护了三相异步鼠笼式感应电动机不会因为缺相而损毁。
本方法中所使用的电容器，容量不必选得过大，主要是耐压要足够高即可。
小型中间继电器的选择，主要是考虑其线圈的额定工作电压，应能满足实际的最高电压的要求。
以上主要是针对常用的低压三相异步鼠笼式感应电动机而考虑的。对于高压电动机，一般属于大型设备，其保护装置比较完善，这里不再赘述。
通过试验表明：这种保护装置接线简单，易于实现，可用于多种常用的小型三相异步鼠笼式感应电动机，以及其他类似的需要缺相保护的场所。安装时可直接和控制回路一起安装，基本不占用空间，但要保证安全距离。
另外，在电动机启动之前，电源若有缺相、错相等不正常情况时，则保护电路也可以防止电动机启动，同时也进行声、光报警。
3．提示：XI3-G型缺相和相序保护继电器与三相电源的连接有一定的要求，在安装好其三根引线以后，如电动机无法启动，则说明XJ3-G型继电器内部的相序鉴别电路已启动工作。此时，只要将XJ3-G型继电器的①、②、③脚端任意两根引线对调并连接好，则待电动机正常启动运行以后，说明相序已经认定。

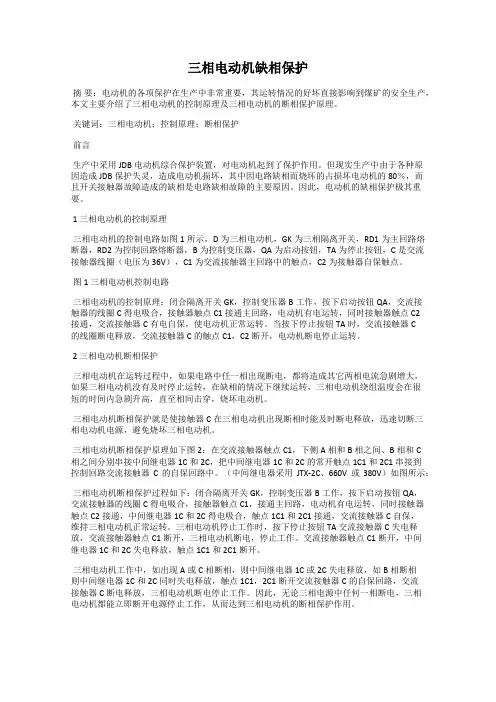

三相电动机缺相保护摘要：电动机的各项保护在生产中非常重要，其运转情况的好坏直接影响到煤矿的安全生产，本文主要介绍了三相电动机的控制原理及三相电动机的断相保护原理。

关键词：三相电动机；控制原理；断相保护前言生产中采用JDB电动机综合保护装置，对电动机起到了保护作用。

但现实生产中由于各种原因造成JDB保护失灵，造成电动机损坏，其中因电路缺相而烧坏的占损坏电动机的80％，而且开关接触器故障造成的缺相是电路缺相故障的主要原因。

因此，电动机的缺相保护极其重要。

1 三相电动机的控制原理三相电动机的控制电路如图1所示，D为三相电动机，GK为三相隔离开关，RD1为主回路熔断器，RD2为控制回路熔断器，B为控制变压器，QA为启动按钮，TA为停止按钮，C是交流接触器线圈（电压为36V），C1为交流接触器主回路中的触点，C2为接触器自保触点。

图1 三相电动机控制电路三相电动机的控制原理：闭合隔离开关GK，控制变压器B工作，按下启动按钮QA，交流接触器的线圈C得电吸合，接触器触点C1接通主回路，电动机有电运转，同时接触器触点C2接通，交流接触器C有电自保，使电动机正常运转。

当按下停止按钮TA时，交流接触器C的线圈断电释放，交流接触器C的触点C1，C2断开，电动机断电停止运转。

2 三相电动机断相保护三相电动机在运转过程中，如果电路中任一相出现断电，都将造成其它两相电流急剧增大，如果三相电动机没有及时停止运转，在缺相的情况下继续运转，三相电动机绕组温度会在很短的时间内急剧升高，直至相间击穿，烧坏电动机。

三相电动机断相保护就是使接触器C在三相电动机出现断相时能及时断电释放，迅速切断三相电动机电源，避免烧坏三相电动机。

三相电动机断相保护原理如下图2：在交流接触器触点C1，下侧A相和B相之间、B相和C相之间分别串接中间继电器1C和2C，把中间继电器1C和2C的常开触点1C1和2C1串接到控制回路交流接触器C的自保回路中。

（中间继电器采用JTX-2C、660V或380V）如图所示：三相电动机断相保护过程如下：闭合隔离开关GK，控制变压器B工作，按下启动按钮QA，交流接触器的线圈C得电吸合，接触器触点C1，接通主回路，电动机有电运转，同时接触器触点C2接通，中间继电器1C和2C得电吸合，触点1C1和2C1接通，交流接触器C自保，维持三相电动机正常运转。

ＯＣＣＵＰＡＴＩＯＮ2012 03144经验交流E xperience 三相电动机缺相的原因及预防文/张丰雷在工业生产中，三相交流电动机因缺项运行造成烧毁的事故在生产中比较多，会给企业造成较大经济损失。

为此，笔者对三相电动机缺相运行的原因及预防措施进行了分析。

一、电动机缺相的原因及预防措施１．熔断器熔断(1)故障熔断。

由于电机主回路单相接地或相间短路而造成熔断器熔断。

预防措施是，选择适应周围环境条件的电动机和正确安装的低压电器及线路，并定期加以检查，加强日常维护保养工作，及时排除各种隐患。

(2)非故障性熔断。

例如，熔体容量选择不当，容量偏小，在启动电动机时，受启动电流的冲击，熔断器发生熔断。

熔断器非故障性熔断是可以避免的，不要片面认为，在能躲过电机的启动电流的情况下，熔体的容量尽量选择小的，这样才能够保护电机。

要明确的是，熔断器只能保护电动机的单相接地和相间短路事故，绝不能作为电动机的过负荷保护。

２．正确选择熔体的容量一般熔体额定电流选择的公式为：额定电流＝Ｋ×电动机的额定电流。

耐热容量较大的熔断器（有填料式的）Ｋ值可选择1.5－2.5；耐热容量较小的熔断器Ｋ值可选择4－6。

对于电动机所带的负荷不同，Ｋ值也相应不同，如电动机直接带动风机，则Ｋ值可选择大一些；如电动机的负荷不大，Ｋ值可选择小一些的，具体情况视电机所带的负荷而定。

另外，熔断器的熔体和熔座之间必需接触良好，否则会引起接触点发热，使熔体受外热而造成非故障性熔断。

安装电动机的过程中，应采用恰当的接线方式和正确的维护方法。

对于铜、铝连接，尽可能使用铜铝过渡接头，如果没有铜铝接头，可在铜接头处挂锡进行连接；对于容量较大的插入式熔断器，在接线处可加垫薄铜片（0.2mm），这样的效果会更好；检查、调整熔体和熔座间的接触压力；接线时避免损伤熔丝，紧固要适中，接线处要加垫弹簧垫圈。

３．主回路方面易出现的故障(1)接触器的动静触头接触不良。

主要原因是接触器选择不当。

三相电动机缺相运行的具体应对措施和常用方法在三相电动机的运行过程中，三相电源或三相电动机绕组断一相，称为电动机的缺相运行，俗称“走单相”，这是一种故障状态。

当三相电动机缺相启动时，只听得“嗡翁”声，而电机不转，若不马上切断电源，绕组将很快烧毁。

若正常运行时缺相，负载不大，电动机可维持运转，但时间不长，绕组也会因过热而烧毁。

一、在实践中有一半以上的电动机烧毁事故都是缺相运行所致，必需引起留意。

如何避开这种状况呢？我们的详细措施是：1.加强运行中的监视与检查，亲密留意电动机的温度、电流、转速的变化，发觉故障准时排解。

2.严格电器施工质量，尽量避开接触不良，接头松动，熔丝、导线的机械损伤等。

单股导线应弯圈压接，多股导线应选用合适的线鼻子压接，同时压接时不要忘了上弹簧垫子。

3.电动机短路爱护尽量不用熔断器，改用空气开关。

4.设置单独的缺相爱护装置。

二、三相电动机缺相爱护的方法和装置许多，主要有电机参数平衡检测法和热效应法。

在电机参数平衡检测法又包括电压、电流、零序电压、断丝电压四种。

1.电压型缺相爱护如图一所示，当A相O点以上断线时，电机处于缺相运行状态，P、Q两点电压为正常值。

无论哪种接法的电动机，依据分压原理，O点相对其他两相电压下降为原来的一半，约为190V左右，而沟通接触器释放动作电压的范围为20%—75%Ue，故沟通接触器不能牢靠地释放，无法起到正常的爱护作用。

再者，如线路在O点以下发生断相（如电动机接线端子未接好），则此时O、P、Q三点均为正常的电压，根本谈不上爱护。

我们利用缺相后，缺相检测点电压有肯定幅度的下降这一特点，通过电子线路来实现缺相爱护，正常工作时，稳压二极管工作于击穿状态，继电器吸合。

比如A相缺相后，A相的电压下降，稳压二极管截止，断开电动机掌握电路。

当然利用电压断信任号可以做出很多的电子断相爱护装置。

电压型缺相爱护的优点是制作简洁，通用性强，不考虑电动机的功率大小。

缺点是牢靠性差一点。

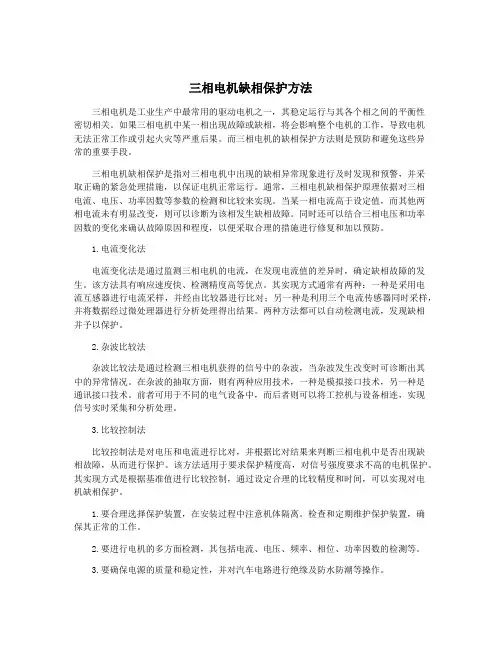

三相电机缺相保护方法三相电机是工业生产中最常用的驱动电机之一，其稳定运行与其各个相之间的平衡性密切相关。

如果三相电机中某一相出现故障或缺相，将会影响整个电机的工作，导致电机无法正常工作或引起火灾等严重后果。

而三相电机的缺相保护方法则是预防和避免这些异常的重要手段。

三相电机缺相保护是指对三相电机中出现的缺相异常现象进行及时发现和预警，并采取正确的紧急处理措施，以保证电机正常运行。

通常，三相电机缺相保护原理依据对三相电流、电压、功率因数等参数的检测和比较来实现。

当某一相电流高于设定值，而其他两相电流未有明显改变，则可以诊断为该相发生缺相故障。

同时还可以结合三相电压和功率因数的变化来确认故障原因和程度，以便采取合理的措施进行修复和加以预防。

1.电流变化法电流变化法是通过监测三相电机的电流，在发现电流值的差异时，确定缺相故障的发生。

该方法具有响应速度快、检测精度高等优点。

其实现方式通常有两种：一种是采用电流互感器进行电流采样，并经由比较器进行比对；另一种是利用三个电流传感器同时采样，并将数据经过微处理器进行分析处理得出结果。

两种方法都可以自动检测电流，发现缺相并予以保护。

2.杂波比较法杂波比较法是通过检测三相电机获得的信号中的杂波，当杂波发生改变时可诊断出其中的异常情况。

在杂波的抽取方面，则有两种应用技术，一种是模拟接口技术，另一种是通讯接口技术。

前者可用于不同的电气设备中，而后者则可以将工控机与设备相连，实现信号实时采集和分析处理。

3.比较控制法比较控制法是对电压和电流进行比对，并根据比对结果来判断三相电机中是否出现缺相故障，从而进行保护。

该方法适用于要求保护精度高，对信号强度要求不高的电机保护。

其实现方式是根据基准值进行比较控制，通过设定合理的比较精度和时间，可以实现对电机缺相保护。

1.要合理选择保护装置，在安装过程中注意机体隔离。

检查和定期维护保护装置，确保其正常的工作。

2.要进行电机的多方面检测，其包括电流、电压、频率、相位、功率因数的检测等。

关于电动机的断相保护根据统计，电动机的烧毁大多是因为各种原因引起电机缺相运行而引起的，所以有必要对于电动机的缺相运行进行保护，对于缺相现象做出反应。

在此，介绍一种利用中性点位移电压进行缺相保护的方法。

在附图中，我们先设定A 、B 、C 三相负载（即三相对称电容）的导纳（阻抗的倒数）分别是B C Y Y A Y 、、。

根据节点电压法，当假定C 相在运行中缺失时A B C A B CN N A B C NU Y U Y U Y U =Y Y Y Y ∙∙∙∙'+++++ A B A B A B C A B U Y U Y U U Y 1=U Y Y 2Y 2∙∙∙∙∙++==-+（），这说明当电源缺一相时，负载中性点与电源中性点间当不接有负载时，会产生110V 的交流电压，该保护就是利用这一电压的。

该图保护电路因为只在切断电路瞬间动作，故对整流二极管、滤波电容、24V 继电器的要求都不高。

整定上即便动作电流稍大也无所谓。

这里对中线带有负载时的电压做一粗略分析，以消除对于110V 电压是否太高的顾虑对于中线上的整流部分和KA ，从端口N / 和N 看进去，可以认为是一个交流阻性负载，因为电流走向是，正半波：32N D KA D N '→→→→负半波：14ND KA D N '→→→→， （该分析暂忽略滤波电容C4 的作用） ，可以认为等效电阻是两个二极管正向电阻及KA 线圈电阻（没有电感）之和。

画出缺一相时的等效电路如下现在将N /和N 看做短接，则短路电流000C C C C C ()U 180)*90U -90A B C S A B A B A B C I I I U Y U Y U Y Y Y Y j C C C U ωωω∙∙∙∙∙∙∙=+=+=-⨯====∠+Φ∠=∠ΦΦ∠注解：（（）（注解：为初相，后面为相量极坐标形式的相位角）S S C I I U C ω∙=的有效值，可以根据戴维南定理将中性点之间电压看作一个电压源，它的空载电压是110V ，内阻S S C 220220Z I U Cω=Ω=（），现假定电容为2.4微法，,则()6S C I U 220314 2.4100.166A C ω-==⨯⨯⨯=,要接了负载KA ,等于在内阻抗上串联了KA 线圈电阻,电流会比S I 要小些(增加滤波电容后电流会略有提高).故不必担心110V 的电压烧毁24V 继电器. 下面对三相电源不对称时扰动产生的中性点位移电压予以计算假设现在C 相电压扰动+5%，为231V ，其他两相不变。

三相异步电动机缺相保护：如何避免电机失
效
在现代工业生产中，三相异步电动机是一种常见的动力设备。

但是，在使用过程中，电机可能会出现缺相的情况，导致恶劣的后果，
比如电机损坏、机器停机等。

为了避免这种情况的发生，本文将介绍
三相异步电动机缺相保护的方法。

首先，我们需要了解缺相的原因。

缺相是指三相电源中某一相线
的电压缺失或严重不平衡，导致电机无法正常工作。

可能的原因包括
电源供电质量差、线路接触不良、设备老化等。

因此，我们需要做好
电源和电机的维护保养工作，及时检查、清洁和更换设备，确保电源
质量，避免故障发生。

其次，我们可以通过安装缺相保护器来保护电机免受缺相的威胁。

缺相保护器一般分为电气式和电子式两种，前者主要通过检测电机绕
组的相电流和相间电压，后者则利用电子技术检测电流、电压等物理
量来实现。

无论哪种类型的缺相保护器，其作用都是监测电机是否存
在缺相现象，如有则切断电源，避免电机继续工作。

最后，我们需要在实际应用中注意一些细节问题。

例如，缺相保
护器的额定电流应与电机的额定电流相匹配，否则会影响保护器的灵
敏度和可靠性；在调试缺相保护器时，应按照说明书的要求进行，以
确保其正常工作；在电机维修和更换时，也应注意相关技术标准和规范，避免误操作导致电机受损。

综上所述，三相异步电动机缺相保护是非常重要的，可以避免电机失效，减少停机时间，提高工业生产效率。

在实际应用中，我们可以通过维护保养、安装缺相保护器等方法来提高电机的可靠性和安全性。

电动机常用的七种保护及投退1. 过载保护过载保护是电动机保护中最常见的一种。

它通过监测电动机的电流来判断是否超过了额定负载能力。

当电流超过设定值时，过载保护装置会自动切断电源，以防止电动机过载损坏。

投退方式：•热继电器：通过感应电动机的热量变化来实现过载保护。

当电流超出额定值时，热继电器会自动切断电源。

•电子式过载保护器：利用传感器监测电流，并通过内置的逻辑控制单元来实现过载保护。

2. 短路保护短路是指两个或多个不同相位之间直接接触，导致较大的电流流过。

短路保护装置能够及时检测到短路故障，并迅速切断电源，以防止火灾和其他损坏。

投退方式：•熔断器：通过在故障处产生高温，使熔断丝融化，切断电源。

•断路器：利用磁场和热响应元件来实现短路保护。

3. 缺相保护缺相保护是指当电动机的供电相失去供电时，保护装置会自动切断电源，以防止电动机因缺相而受损。

投退方式：•缺相继电器：通过检测电流波形中的缺相信号来实现缺相保护。

•相序保护器：通过监测电源的相序来实现缺相保护。

4. 过压保护过压是指电源电压超过了额定值。

过压会导致电动机绝缘损坏和其他故障，因此需要过压保护装置来切断电源。

投退方式：•过压继电器：通过感应电源的过压信号来实现过压保护。

•电子式过压保护器：利用传感器监测电源的电压，并通过内置的逻辑控制单元来实现过压保护。

5. 欠压保护欠压是指电源电压低于额定值。

欠压会导致电动机无法正常运行或提供足够的扭矩，因此需要欠压保护装置来切断电源。

投退方式：•欠压继电器：通过感应电源的欠压信号来实现欠压保护。

•电子式欠压保护器：利用传感器监测电源的电压，并通过内置的逻辑控制单元来实现欠压保护。

6. 过温保护过温保护是指当电动机温度超过额定值时，保护装置会切断电源，以防止电动机过热损坏。

投退方式：•温度继电器：通过感应电动机温度的变化来实现过温保护。

•热敏开关：利用热敏元件监测电动机温度，并在超过设定值时切断电源。

7. 地震保护地震保护是指在地震发生时，为了防止设备损坏或人员伤亡，采取的一系列预防和措施。

电动机缺相运行的原因、后果及措施摘要：三相交流电动机在工业生产中应用十分广泛，但三相交流电动机因缺相运行造成烧毁的事故在生产中比较多，给企业造成较大经济损失，本篇文章分析了三相电动机缺相运行后烧毁的故障现象及△接法的电动机和Y接法的电动机缺相时各相电流的变化和产生的后果及保护措施。

关键词：电动机缺相原因缺相运行后果预防措施一、造成电动机缺相运行的原因有①保险丝选择不当或压合不好，使熔丝断一相。

②开关发触器的触头接触不良。

③导线接头松动或断一根线。

④有一相绕组开路。

二、电动机缺相运行的后果1、缺相时电机电流的变化正常起动或运行时，三相电机为对称负载，三相电流大小相等，小于或等于额定值。

出现一相断线后，使一相线电流为零，另两相线电流会增大。

例如，对于三角形接法的电动机，在额定值下正常运行时，每相绕组的相电流为电动机额定电流（线电流）的1/√3倍。

当U相断开，如下图a所示，U、W两相绕组串联后再与V相绕组并联接在V、W两相电源上运行。

在额定负载不变时，V相绕组的相电流将是最大，为正常运行时的2倍（即为电动机额定电流的1.16倍），而U、W两相的相电流仍不变，而线路上的线电流增大到额定电流的√3倍。

由于V相绕组的相电流比正常运行时增大了一倍，引起绕组过热。

对于星形接法的电动机，当U相断开，如图b所示，V、W两相绕组串联接在电源V、W两相上运行。

在额定负载不变时，U相电流为零，V、W两相绕组的电流增大到额定电流的√3倍，使绕组过热。

从上述分析可知，两种接法的电动机，当发生缺相运行时，都会使某一相绕组（三角形接法）或某两相绕组（星形接法）的相电流和线电流增大。

但增大的电流不能使熔丝熔断，可如果长期缺相运行，温度上升很快，容易烧毁电动机。

事实证明，当电动机的负载为额定负载的40%以上发生缺相运行时，绕组的相电流就会超过正常值。

所以在实践中60%-70%以上的电动机烧毁事故都是缺相运行所致，故对电动机的缺相防护十分重要。

电机缺相故障原因对于三相异步电动机，正常运行的情况应该是三相对称的交流电流通入三相对称的定子绕组中产生圆形的旋转磁场，当三相电流缺掉一相后．电机将会出现不正常的运行现象，电动机造成缺相故障的原因主要有以下几种情况。

1．1电源缺相三相电源接入交流电动机之前。

该电源已少一相或两相(电源已经出现问题，三相熔断器中的一相熔体被烧断)，它可造成电机无法启动或启动运转异常。

1．2控制回路造成缺相控制回路中的接触器、继电器长期使用，触点可能存在一定程度的氧化。

引起接触不良，或元件动作机构长期磨损。

这些电气元器件，当受到电动机启动电流(一般为额定电流的5—7倍)的冲击，或受到机电设备的震动或运动机构卡住失灵等而误动作，定子绕组由此而缺相。

1．3电动机接线盒中接线柱松脱电机定子三相绕组中一相绕组断开。

从而造成电机运行缺相。

1．4连结头虚接或分断供电线路中的连结头出现虚接或可能受到外力而分断，也会使得电动机缺相。

1．5绝缘老化电动机在运行相当一段时间后，定子绕组的绝缘可能出现老化(电动机运行的环境温度长期过高。

供电电压偏高或者是负载过大时)，造成电动机定子绕组相间或匝间短路，电动机定子绕组也会出现一相或多相断开。

2缺相保护电路电动机处于缺相时无启动转矩，电机不能转动，容易被发现．而当电动机在运行中发生缺相时。

常常不易被发现，以致产生过流．将电机烧坏，因而研制一种高可靠的电动机运行缺相保护装置非常必要。

一台三相异步电动机，其定子绕组是Y或△连接。

不论是电动机启动前还是启动后产生单相运行故障，三相定子绕组中流过的电流均比正常三相运转时大(一般均超过电动机额定电流)。

利用这一特点，将增大的电流信号检测出来，经执行元件。

把电动机从电源上切除或报警。

2．1热继电器兼作过载和单相运行保护(图1)热继电器就是利用电流热效应原理，将电动机单相运行时绕组电流增大信号检测出来并作用于执行元件，切断电动机电源。

其方法是把热继电器的加热元件串联到被保护电动机的主回路上。

无刷电机（BLDC Motor）缺相保护原理主要基于对电机供电电源的监控以及对电机内部反馈信号的分析来实现。

无刷电机通常由三相逆变器供电，每一相都有对应的霍尔传感器或者无位置传感器技术（如FOC算法）来检测电机的旋转状态和电流情况。

缺相保护的工作原理主要包括以下几个方面：
1. 电压检测：
- 直接检测法：通过电压传感器实时监测三相电源的相电压，当任何一相电压缺失或显著降低（低于额定电压的一定比例），即判定为缺相故障，控制器会立即停止电机运转或采取相应保护措施。

2. 电流检测：
- 在逆变器的每相输出端口串联或并联电流检测元件（如霍尔电流传感器或电阻采样），正常运行时各相电流应该均衡，当某相电流异常降低或消失，则表明该相可能缺相，控制器据此触发保护动作。

3. 电机反馈信号分析：
- 对于使用FOC矢量控制的无刷电机，控制器可
以通过电机的反电动势（Back EMF）信号来间接判断是否存在缺相问题。

在特定条件下，如电机静止或低速旋转时，反电动势反映了各相绕组的状态，缺相将导致反电动势波形的失衡。

4. 软件算法判断：
- 高级的无刷电机控制器内嵌有复杂的保护算法，能够实时计算和比较各相之间的参数，包括但不限于电流、电压、功率因数等，一旦发现异常即刻启动保护机制。

综上所述，无刷电机缺相保护的核心在于通过硬件检测和软件分析相结合的方式，及时准确地识别出电机供电系统中的异常状态，并迅速采取措施，以防止电机因缺相造成的过热、损坏甚至烧毁等情况发生。
