电动机缺相运行故障与保护分析

电动机常见故障分析及处理(案列)(总6页)-本页仅作为预览文档封面，使用时请删除本页-项目：排除电动机常见故障学习目的掌握排除电动机常见故障方法工作准备电动机一台，万用表、电桥、常用电动工具操作步骤电源接通后，电动机不转，熔丝烧断运作中的电动机要严格按照国家相关质量标准进行检查以确保电动机的正常使用，运作的电动机与被拖动的设备位置要恰当，保证运行的稳定性，不能有晃动，保证通风性能良好。

有些电动机因为各种原因需要经常的挪动，搬运等，对于这种电动机要加强日常的维护和检查，保证电动机运转的稳定性。

1、事故现象：原因分析：1）缺一相电源，或定子绕组一接反。

2）定子绕组相间短路。

3）定子绕组接地。

4）定子绕组接线错误。

5）熔丝截面过小。

6）电源线短路或接地。

故障判断：1）首先可用万用表电阻档检查电源开关三相触头是否可靠闭合。

2）如开关正常则用双臂电桥来测量电机定子绕组相间直阻，以判定定子绕组是否完好。

3）如电机直阻正常可用摇表测量电机定子绕组和电源线对地绝缘电阻，判断电源线或电机是否发生接地故障。

4）如电机定子和电源线绝缘均正常则检查电机电源熔丝（如有）所标熔断电流同电机功率是否相匹配。

5）如以上检查均正常则应考虑电机定子绕组是否接反，如怀疑绕组接反可使用直流法重新判定绕组首尾端。

处理方法：1）检修故障开关触头，消除缺相。

2）查出短路点，并修复。

3）消除接地。

4）查出误接，改正之。

5）换较粗的熔丝。

6）重换电源线。

2、事故现象：通电后电动机不转动，有嗡嗡声原因分析：1）定子、转子绕组断路或电源一相无电。

2）绕组引出线首末接错，或绕组内部接反。

3）电源回路接点松动，接触电阻大。

4）负载过大，或转子被卡住。

5）电源电压过低。

6）小型电动机装配太紧或轴承内油脂过硬。

7）轴承卡住。

故障判断：1）首先可用万用表电压档检查三相电源是否电压过低或有缺相。

2）如电源电压正常则用双臂电桥来测量电机定子绕组相间直阻，以判定定子绕组是否完好。

电动机缺相运行的现象及处理电动机是一种常见的电动设备，它在工业生产、交通运输、家庭生活等方面都有广泛的应用。

然而，在电动机的运行过程中，有时会出现缺相运行的现象，这会对电动机的正常运行产生不良影响。

本文将针对电动机缺相运行的现象及处理进行详细介绍。

一、电动机缺相运行的现象缺相是指电动机中的三相电源中有一相电源失效，电动机只能靠两相电源工作，这就是缺相现象。

电动机在缺相情况下运行，会出现以下现象：1. 电动机转速降低在三相电源中，电动机的转子通过电磁感应原理旋转。

如果有一相电源失效，那么电动机只能依靠两相电源工作，这时，电动机的转速会降低，因为电磁力不足以推动电动机的转子。

2. 电动机发热在缺相情况下，电动机只能依靠两相电源工作，这会导致电动机发热。

因为电动机只能依靠两相电源工作，导致电动机的负载不均衡，部分线圈的电流会增加，这会导致线圈发热。

3. 电动机噪音增大在缺相情况下，电动机的转速降低，同时电动机发热，这会导致电动机噪音增大。

因为电动机的转速降低，其转子的振动会增加，同时电动机发热，会导致电动机的噪音增大。

4. 电动机无法启动在缺相情况下，电动机只能依靠两相电源工作，如果缺相严重，那么电动机可能无法启动。

因为电动机需要三相电源才能正常启动，如果有一相电源失效，电动机就无法启动。

二、电动机缺相运行的处理方法电动机缺相运行会对电动机的正常运行产生不良影响，因此，我们需要采取相应的处理方法。

下面是几种常见的处理方法：1. 检查电源线路在电动机出现缺相现象时，应该首先检查电源线路。

检查电源线路是否正常，是否有短路或开路等情况。

如果电源线路存在问题，应该及时修复。

2. 更换电机如果电动机出现缺相现象，且已经检查了电源线路正常，那么可能是电动机内部出现了故障。

这时，应该考虑更换电机。

3. 重新接线如果电动机出现缺相现象，但是电动机本身没有故障，那么可以考虑重新接线。

重新接线时应该仔细检查每个线圈的接线情况，确保接线正确。

三相异步电动机缺相运行的危害、原因与对策发布时间：2021-08-09T15:35:57.620Z 来源：《中国科技信息》2021年9月中作者：郭丽君常军卫朝丽[导读] 三相异步电动机在运行过程中最常见的故障就是缺相运行，例如断一根火线或断一相绕组。

中车永济电机有限公司郭丽君常军卫朝丽 044502摘要：三相异步电动机在运行过程中最常见的故障就是缺相运行，例如断一根火线或断一相绕组。

此时，如果轴上负载没有改变，则电动机处于严重过载状态，定子电流将大大超过额定值，时间稍长电动机就会烧毁。

据有关资料统计，三相异步电动机的缺相运行占三相异步电动机所有故障的60%～70%。

缺相运行会使电动机绕组严重发热，破坏电机绝缘，以至于烧毁电机，影响生产，甚至造成事故。

本文对三相异步电动机缺相运行的危害、原因进行分析，并提出了电动机在缺相运行时的保护措施。

关键词：三相异步电动机；缺相运行；危害；原因；对策1.三相异步电动机缺相运行的危害三相异步电动机正常运行，三相交流电源与三相对称绕组相连，通过三相平衡电流产生圆形旋转磁场，当电源断相或缺相时，即为缺相运行故障。

对于三相异步电动机，正常运行时必须采用三相供电，而缺相是电动机正常运行的大忌。

三相异步电动机一旦发生缺相故障，在负序与正序上拥有相等的电压，电动机启动转矩变为零，此时电动机根本无法正常启动，导致线路电流迅速升高，可达到额定电流的4~6倍，绕组短时间内产生大量热量，如不及时采取措施，过高的温度会将绕组烧毁，给操作人员的生命安全构成威胁。

2.造成三相异步电动机缺相运行的原因造成电动机缺相运行的原因，通常分为外部原因和内部原因。

外部原因主要是外网供电质量问题，其一是电源缺相，由于供电线路故障，电源在到达电动机保护线路前，就已经少了一相或两相，造成电动机无法启动或启动运转异常；其二是配电变压器高端侧或低端侧一相断电造成电动机缺相运行，在这种情况下，由该变压器供电的所有电动机都会缺相运行。

电动机常见故障原因分析及解决办法电机检查接线电动机的接线是电机安装中一项十分重要的工作，接线前应先了解设计图纸的接线电路图，接线时可按电动机接线盒内的接线图接线。

接线的方法各有不同。

直流电动机的接线一般在接线盒的盖子上示意有电路图，可以根据励磁形式和负载转向要求来选择其接线图。

除被拖动的负载对转向有严格要求外，交流电动机的接线即使各相接反时，只会使电动机反转，而不会损坏电动机。

但是，直流电动机的励磁绕组和电枢绕组如果相互间接反，就可能使电机电枢带电时，励磁绕组不带电而失磁，使电机空载时可能飞车，重载时烧坏转子。

因此，直流电动机的电枢绕组和励磁绕组的外部接线绝对不可相互间接错。

电动机的外接线。

电动机接外部电线之前，应先检查端盖内的各个绕组引出端是否有松动现象，当内部引出线的压接螺丝上紧之后，才能按要求的接线方法连结短路片，并压接外部线。

电动机在接线之前，还应检查电动机的绝缘，最好在接线之前完成对电动机的单体调试检查，当电动机符合现行规范要求时，再接外部线。

一般低压电动机的绝缘电阻要求大于0.5MΩ，摇表使用500V。

电动机安装和接线完毕之后，电动机试运转前，应主要进行下列检查：（1）土建清扫整理完毕；（2）电动机单体安装、检查结束；（3）电动机控制回路等二次电路的调试完毕，工作正常；（4）搬动电动机转子时，转动灵活，无碰卡现象；（5）电动机主回路系统的全部接线固定牢固，无任何松动；（6）其他附属系统齐全合格。

在上述六条中，安装电工应特别重视第五条，这里所述的主回路系统是指自配电柜的电源输入至电动机接线柱的全部主电路接线，都要连结牢固。

（http://www.diango 版权所有）即每个刀开关、空气开关、接触器、熔断器和热继电器，配电柜端子排的各个上、下接点及电动机接线均要压接牢靠，才能保证电动机可靠安全运行，否则，就有烧坏电动机的危险。

电动机在试运转时，要监视电动机的电流是否超过规定值，并作记录。

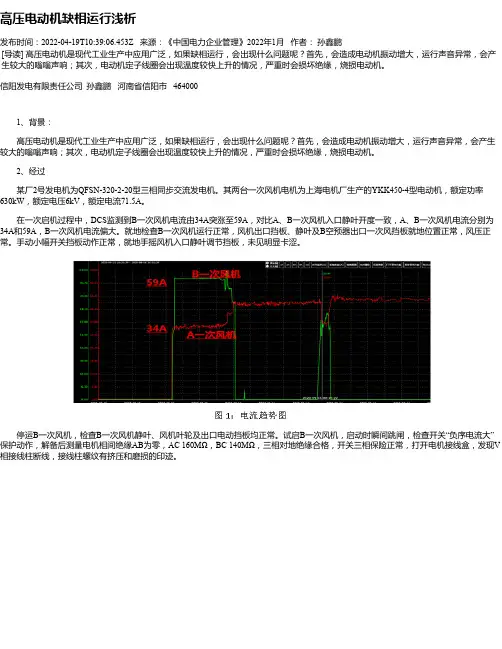

高压电动机缺相运行浅析发布时间：2022-04-19T10:39:06.453Z 来源：《中国电力企业管理》2022年1月作者：孙鑫鹏[导读] 高压电动机是现代工业生产中应用广泛，如果缺相运行，会出现什么问题呢？首先，会造成电动机振动增大，运行声音异常，会产生较大的嗡嗡声响；其次，电动机定子线圈会出现温度较快上升的情况，严重时会损坏绝缘，烧损电动机。

信阳发电有限责任公司孙鑫鹏河南省信阳市 4640001、背景：高压电动机是现代工业生产中应用广泛，如果缺相运行，会出现什么问题呢？首先，会造成电动机振动增大，运行声音异常，会产生较大的嗡嗡声响；其次，电动机定子线圈会出现温度较快上升的情况，严重时会损坏绝缘，烧损电动机。

2、经过某厂2号发电机为QFSN-320-2-20型三相同步交流发电机。

其两台一次风机电机为上海电机厂生产的YKK450-4型电动机，额定功率630kW，额定电压6kV，额定电流71.5A。

在一次启机过程中，DCS监测到B一次风机电流由34A突涨至59A，对比A、B一次风机入口静叶开度一致，A、B一次风机电流分别为34A和59A，B一次风机电流偏大。

就地检查B一次风机运行正常，风机出口挡板、静叶及B空预器出口一次风挡板就地位置正常，风压正常。

手动小幅开关挡板动作正常，就地手摇风机入口静叶调节挡板，未见明显卡涩。

停运B一次风机，检查B一次风机静叶、风机叶轮及出口电动挡板均正常。

试启B一次风机，启动时瞬间跳闸，检查开关“负序电流大”保护动作，解备后测量电机相间绝缘AB为零，AC 160MΩ，BC 140MΩ，三相对地绝缘合格，开关三相保险正常，打开电机接线盒，发现V 相接线柱断线，接线柱螺纹有挤压和磨损的印迹。

处理完毕后，再次启动B一次风机，就地检查风机振动异常，风机轴承处水平振动16丝，轴串振动15丝，且现场观察有逐渐扩大趋势。

随停运风机，电机惰走时，发现对轮处联轴器簧片断裂垂下，联轴器共16片簧片，断裂14片。

电机缺相故障特征和原理任何一个电机生产企业都有可能会遇到因所谓的质量问题与客户发生的争执。

电机缺相的特征表现电机缺相具体表现为振动增大、有异响、温度升高、转速下降、电流增大，启动时有很强的嗡嗡声而且无法启动。

导致电机缺相的原因是电源本身问题或连接问题，可能是保险丝选择不当或压合不好，熔丝断开；开关接触不良；接头松动或断线。

也有可能是电机有一相绕组断开。

电机缺相烧毁后，绕组的直观故障特征是规律性的绕组烧痕，而且烧毁的程度也差不太多。

匝间、相间或对地故障，故障点位置烧毁特别严重，蔓延出的故障相对要轻一些，这是缺相故障与其他故障不同的一个特征。

电机缺相运行时的理论分析●电磁和转矩电机缺相运行时，定子旋转磁场出现严重的不平衡，这样定子产生负序电流，负序磁场与转子发生电磁感应出接近100Hz的电势，致使转子电流急剧增加、转子严重发热；缺相时电机带载能力下降，导致定子电流急剧增加，最为直接的表现是电机发热。

由于电机磁场的严重不均匀问题，电机振动严重，导致轴承损坏，若电机带载缺相运行，瞬间电机会停止转动，直接的后果是电机烧毁。

为了防止该问题的发生，一般电机都有缺相保护。

●不同运行状态下电流的变化正常起动或运行时，三相电为对称负载，三相电流大小相等，小于或等于额定值。

出现一相断线后，三相电流不均衡或过大。

起动时缺相，电动机不能起动、其绕组电流为额定电流的5～7倍。

发热量为正常温升的15～50倍，因其迅速超过允许温升而使电动机烧毁。

当满载时缺相，电动机处于过流状态即电流超过额定电流，电动机会从疲转变为堵转，未断相的线电流增加更多，引起电动机迅速烧毁。

轻载运行电动机断相时，未断相的绕组电流迅速增加，使这相绕组由于温升过高而被烧毁。

缺相运行对于长期工作制运行的鼠笼式电动机的危害很大，这类电动机被烧毁的事故中65%左右是由于缺相运行引起的。

故对电动机的缺相防护十分重要。

电机变频供电的利与弊变频电机和工频电机是截然不同的两个系列产品，但客户将工频电机变频使用又是很常见的一种做法。

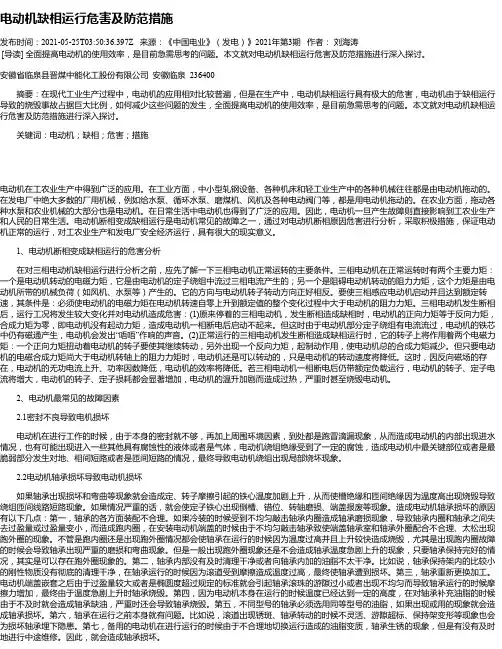

电动机缺相运行危害及防范措施发布时间：2021-05-25T03:50:36.397Z 来源：《中国电业》（发电）》2021年第3期作者：刘海涛[导读] 全面提高电动机的使用效率，是目前急需思考的问题。

本文就对电动机缺相运行危害及防范措施进行深入探讨。

安徽省临泉县晋煤中能化工股份有限公司安徽临泉 236400摘要：在现代工业生产过程中，电动机的应用相对比较普遍，但是在生产中，电动机缺相运行具有极大的危害，电动机由于缺相运行导致的烧毁事故占据巨大比例，如何减少这些问题的发生，全面提高电动机的使用效率，是目前急需思考的问题。

本文就对电动机缺相运行危害及防范措施进行深入探讨。

关键词：电动机；缺相；危害；措施电动机在工农业生产中得到广泛的应用。

在工业方面，中小型轧钢设备、各种机床和轻工业生产中的各种机械往往都是由电动机拖动的。

在发电厂中绝大多数的厂用机械，例如给水泵、循环水泵、磨煤机、风机及各种电动阀门等，都是用电动机拖动的。

在农业方面，拖动各种水泵和农业机械的大部分也是电动机。

在日常生活中电动机也得到了广泛的应用。

因此，电动机一旦产生故障则直接影响到工农业生产和人民的日常生活。

电动机断相变成缺相运行是电动机常见的故障之一，通过对电动机断相原因危害进行分析，采取积极措施，保证电动机正常的运行，对工农业生产和发电厂安全经济运行，具有很大的现实意义。

1、电动机断相变成缺相运行的危害分析在对三相电动机缺相运行进行分析之前，应先了解一下三相电动机正常运转的主要条件。

三相电动机在正常运转时有两个主要力矩：一个是电动机转动的电磁力矩，它是由电动机的定子绕组中流过三相电流产生的；另一个是阻碍电动机转动的阻力力矩，这个力矩是由电动机所带的机械负荷（如风机、水泵等）产生的。

它的方向与电动机转子转动方向正好相反。

要使三相感应电动机启动并且达到额定转速，其条件是：必须使电动机的电磁力矩在电动机转速自零上升到额定值的整个变化过程中大于电动机的阻力力矩。

三相异步电动机缺相运行的危害、原因与对策三相异步电动机缺相运行的危害、原因与对策一、缺相运行的危害1. 危害电机的使用寿命和电气性能：由于缺相运行时，电子元件受到高电压和大电流的冲击，从而导致电机的外圈损坏、振动变大，以及电机的绝缘及绝缘耐压能力降低，甚至使电机发生烧结,降低使用寿命和电气性能。

2. 危害电气设备的安全：缺相运行时，上述电气设备处于缺相状态，而正常情况下，电气设备应处于三相平衡的状态，其受到的电压和电流是均匀分布在三相线上的，而当其中某一相缺失时，其他相的电压和电流将会大幅度增加，从而危及电气设备的安全。

3. 降低负载功率：缺相运行时，由于电子元件受到高电压和大电流的冲击，使得功率因数明显降低，从而大幅度降低了负载功率。

二、缺相运行的原因1. 三相电源缺相：由于电源的原因，三相电源缺相时，由于三相电源的输出电压不均衡，使得电机产生缺相的运行现象。

2. 电机烧结：由于电机故障，导致电机烧结时，电机三相电路被分割，从而使电机不能均衡的发挥功能，造成缺相运行的现象。

3. 电机内部调节系统故障：当电机内部的调节系统出现故障时，会导致电机运行不稳定，从而使电机产生缺相的运行现象。

三、缺相运行的对策1. 避免过大负荷运行：由于缺相运行时，电机的损耗增加，因此不能给它添加负荷，应避免过大负荷运行。

2. 三相电源缺相状态的检测：应安装三相电源的缺相检测器，以及三相电源电压平衡检测器，以便及时发现缺相状态并及时采取有效措施。

3. 加装短路保护：应对电机安装短路保护，在电机发生烧结的时候可以及时断开电机供电，以防止电机损坏。

4. 加装热继电器：应安装热继电器，热继电器在缺相运行时，可以及时断开电机供电，从而使得电机得以及时保护。

5. 加装激励装置：应安装激励装置，以稳定电机的缺相运行状态，使得电机得以安全而稳定的运行。

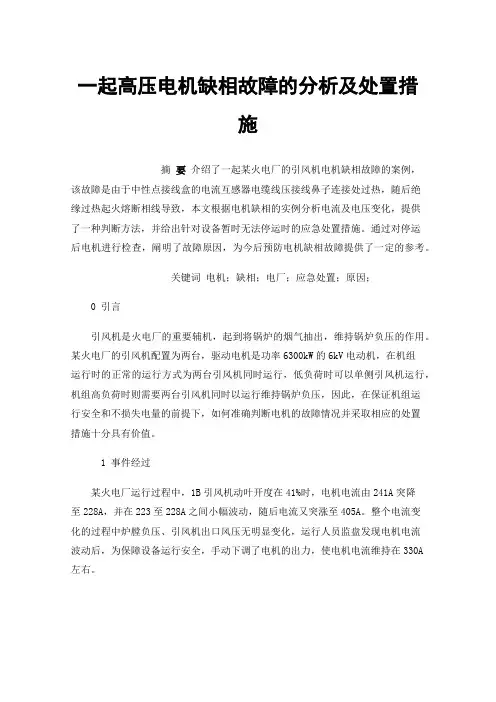

一起高压电机缺相故障的分析及处置措施摘要介绍了一起某火电厂的引风机电机缺相故障的案例，该故障是由于中性点接线盒的电流互感器电缆线压接线鼻子连接处过热，随后绝缘过热起火熔断相线导致，本文根据电机缺相的实例分析电流及电压变化，提供了一种判断方法，并给出针对设备暂时无法停运时的应急处置措施。

通过对停运后电机进行检查，阐明了故障原因，为今后预防电机缺相故障提供了一定的参考。

关键词电机；缺相；电厂；应急处置；原因；0 引言引风机是火电厂的重要辅机，起到将锅炉的烟气抽出，维持锅炉负压的作用。

某火电厂的引风机配置为两台，驱动电机是功率6300kW的6kV电动机，在机组运行时的正常的运行方式为两台引风机同时运行，低负荷时可以单侧引风机运行，机组高负荷时则需要两台引风机同时以运行维持锅炉负压，因此，在保证机组运行安全和不损失电量的前提下，如何准确判断电机的故障情况并采取相应的处置措施十分具有价值。

1 事件经过某火电厂运行过程中，1B引风机动叶开度在41%时，电机电流由241A突降至228A，并在223至228A之间小幅波动，随后电流又突涨至405A。

整个电流变化的过程中炉膛负压、引风机出口风压无明显变化，运行人员监盘发现电机电流波动后，为保障设备运行安全，手动下调了电机的出力，使电机电流维持在330A左右。

该厂检修人员根据故障现象，首先对1B引风机电机的保护装置（RCS-9627CN）进行检查，未见保护装置有告警和动作，二次电流采样值如下（变比为1500/1)：变为线电流的1/变为线电流的1/随后又用三相相位伏安表对进保护装置的电流二次线进行电流采样，其测量结果与保护装置显示结果一致。

就地检查1B引风机电机，电机运行声音、振动、温度与缺相前的数据记录相对比，并无明显的变化。

2 故障现象分析及应急处置措施2.1 故障现象分析正常Y接法运行的定子，无论是一相绕组断线，还是一相电源线断线，都形成另两相绕组反串联接在电源单相线电压下U e。

电动机造成缺相故障的原因电动机解决方案电机缺相原因是由于供电线路没有同时把三相电压供应电机，一般是或再有就是线路断线，现象是空载时假如电机能转会瞬间发热并嗡嗡响，转动无力，重载时只是嗡嗡响并瞬间高热，如决断电不适时就会烧毁电机。

对于三相异步，正常运行的情况应当是三相对称的交流电流通入三相对称的定子绕组中产生圆形的旋转磁场，当三相电流缺掉一相后．电机将会显现不正常的运行现象，电动机造成缺相故障的原因紧要有以下几种情况。

1.缺相三相电源接入交流电动机之前。

该电源已少一相或两相（电源已经显现问题，三相熔断器中的一相熔体被烧断），它可造成电机无法启动或启动运转异常。

2.掌控回路造成缺相掌控回路中的接触器、长期使用，触点可能存在确定程度的氧化。

引起接触不良，或元件动作机构长期磨损。

这些，当受到电动机启动电流（一般为额定电流的5—7倍）的冲击，或受到机电设备的震动或运动机构卡住失灵等而误动作，定子绕组由此而缺相。

3.电动机接线盒中接线柱松脱电机定子三相绕组中一相绕组断开。

从而造成电机运行缺相。

4.连结头虚接或分断供电线路中的连结头显现虚接或可能受到外力而分断，也会使得电动机缺相。

5.绝缘老化电动机在运行相当一段时间后，定子绕组的绝缘可能显现老化（电动机运行的环境温度长期过高。

供电电压偏高或者是负载过大时），造成电动机定子绕组相间或匝间短路，电动机定子绕组也会显现一相或多相断开。

电动机轴承的清洗方法一般在使用2000小时后应进行清洗和加油。

电动机轴承的清洗方法有以下两种：一、热油清洗法由于使用日久，软干油或防锈膏硬化的电动机轴承，应浸在100—200℃的热机油中，用钳子夹住电动机轴承，用毛刷刷干净电动机轴承上的油污。

软干油或防锈膏被加热到100—200℃就熔化，很简单从电动机轴承的缝隙中冲刷出去。

有时只要将电动机轴承在油内多次摇摆。

油污也会从缝隙中流走。

在清洗旧电动机或进口电动机的向心球面电动机轴承时，就应把滚珠、珠架、内环从外环中横向转出后再浸入热油中，短圆柱滚子电动机轴承清洗时也应将滚子、珠架、内环和外环脱开。

电动机缺相运行的原因、后果及措施摘要：三相交流电动机在工业生产中应用十分广泛，但三相交流电动机因缺相运行造成烧毁的事故在生产中比较多，给企业造成较大经济损失，本篇文章分析了三相电动机缺相运行后烧毁的故障现象及△接法的电动机和Y接法的电动机缺相时各相电流的变化和产生的后果及保护措施。

关键词：电动机缺相原因缺相运行后果预防措施一、造成电动机缺相运行的原因有①保险丝选择不当或压合不好，使熔丝断一相。

②开关发触器的触头接触不良。

③导线接头松动或断一根线。

④有一相绕组开路。

二、电动机缺相运行的后果1、缺相时电机电流的变化正常起动或运行时，三相电机为对称负载，三相电流大小相等，小于或等于额定值。

出现一相断线后，使一相线电流为零，另两相线电流会增大。

例如，对于三角形接法的电动机，在额定值下正常运行时，每相绕组的相电流为电动机额定电流（线电流）的1/√3倍。

当U相断开，如下图a所示，U、W两相绕组串联后再与V相绕组并联接在V、W两相电源上运行。

在额定负载不变时，V相绕组的相电流将是最大，为正常运行时的2倍（即为电动机额定电流的1.16倍），而U、W两相的相电流仍不变，而线路上的线电流增大到额定电流的√3倍。

由于V相绕组的相电流比正常运行时增大了一倍，引起绕组过热。

对于星形接法的电动机，当U相断开，如图b所示，V、W两相绕组串联接在电源V、W两相上运行。

在额定负载不变时，U相电流为零，V、W两相绕组的电流增大到额定电流的√3倍，使绕组过热。

从上述分析可知，两种接法的电动机，当发生缺相运行时，都会使某一相绕组（三角形接法）或某两相绕组（星形接法）的相电流和线电流增大。

但增大的电流不能使熔丝熔断，可如果长期缺相运行，温度上升很快，容易烧毁电动机。

事实证明，当电动机的负载为额定负载的40%以上发生缺相运行时，绕组的相电流就会超过正常值。

所以在实践中60%-70%以上的电动机烧毁事故都是缺相运行所致，故对电动机的缺相防护十分重要。

三相异步电动机缺相的原因及处理方法一、原因：1.相线断裂：电机的其中一相线由于老化、摩擦或外来物体撞击等原因导致断裂，使相线无法传导电流。

2.接触不良：电机的其中一相线由于接头松动、接触面脏污或氧化等原因导致接触不良，导致电流传输不畅。

3.电机绕组损坏：电机的绕组损坏，如绕组短路、绝缘老化等，会导致相线断裂或接触不良，从而引起缺相故障。

二、处理方法：1.检查线路连接：检查电机的线路连接情况，包括相线的连接是否牢固、接触面是否干净等。

若发现接触不良，应重新紧固电线连接或清洁接触面。

2.检查绕组绝缘：使用绝缘测试仪检查电机的绕组绝缘情况，判断是否出现老化或短路等问题。

若发现绝缘损坏，则需更换绕组或进行修理。

3.找出缺相原因：使用仪器检测缺相的具体原因，找出断开或接触不良的相线。

可使用相序表、相序仪、相变器等工具，进行相线的验证及检测。

4.更换开关设备：若发现开关设备有问题，如开关触头磨损、接触不良等，应及时更换或修理开关设备。

5.检查电机保护装置：电机保护装置如热继电器、过载保护装置等能够对缺相进行监测和保护。

因此，检查电机保护装置的工作情况，确保其正常工作。

6.修理绕组：若发现电机绕组有断线或出现短路等问题，可进行绕组烧焊、修复或更换绕组等方式进行修理。

在处理三相异步电动机缺相故障时，需要注意的几点：1.安全第一：在进行任何操作之前，必须确保断开电源，并使用电压表确认线路无电压。

2.精确检查：在检查相线连接和绕组绝缘等方面，应仔细、准确地进行检查，以确保找出故障根源。

3.禁止插电运行：在发现缺相故障后，切勿插电运行电机，以免导致更大的损害。

4.寻求专业帮助：若无法解决故障，应及时寻求专业的电机维修人员或电气工程师的帮助。

总之，三相异步电动机缺相是一种常见的故障，处理方法需要仔细、准确地检查线路连接、绕组绝缘等方面，并进行相应的修理或更换工作。

为了确保处理过程的安全和正确性，有必要寻求专业帮助。

电动机缺相运行的原因，现象及预控措施一、电动机缺相运行的原因：1、保险丝选择不当或压合不好，使熔丝断一相。

2、开关发触器的触头接触不良。

3、导线接头松动或断一根线。

4、有一相绕组开路。

二、电动机缺相故障现象：振动增大，有异常声响，温度升高，转速下降，电流增大，启动时有强烈的嗡嗡声无法启动。

三、电动机缺相的预防措施1、断路器断路器用于不频繁地接通和分断电路、在保护电动机时，有两点需要特别注意，一是它的过载能力，二是它的起动电流很大，因此，在选择时要分清要保护电动机时的类别,选择保护笼型异步电动机时断路器的瞬时整定电流值在8-15 倍于电动机额定电流,保护绕线转子异步电动机时瞬时整定电流值在3-6 倍于电动机额定电流,严禁把断路器作为电动设备停止运行用的操作机构. 上文提到的案例、把风扇、日光灯的电源加装接触器起动且三相均匀分布，严格规定先停用电设备再拉断路器，再也没有出现断路缺相现象。

2、熔断器故障性熔断，严格按标准安装设备、电气线路。

选择能适应周围环境的电动机、对需频繁正反转起动的电动机进行技术改造,加装延时装置错开高峰冲击电流。

非故障性熔断，在非故障性熔断器熔断方面，要合理选择，不要存在一些误区，认为能躲过一般的起动电流、就是最佳的保护电动机熔体的标准值，因而尽量选择接近电动机启动电流值的标准熔断器，其实安装熔断保护器的作用，是用来保护电动机的相间短路事故或是单相接地事故，而不是用来对电动机进行过负荷保护，过负荷保护功能是由热继电器来完成的。

3. 接触器不同工作制、选择与该工作制相匹配容量的接触器。

例如:长期工作制时应尽量选择银合金或镶银触头的接触器，铜触头则要将其容量降至间断长期工作制额定容量的50%以下使用, 频繁操作时必须考虑电弧能量的影响。

不同的环境选择能适应环境的接触器.例如:潮湿、腐蚀气体、多尘、振动等环境都会便接触器的铁质部件生锈，增大动静触头间拉弧距离，减少吸合力，引起卡阻现象，铁芯极面不平等等。

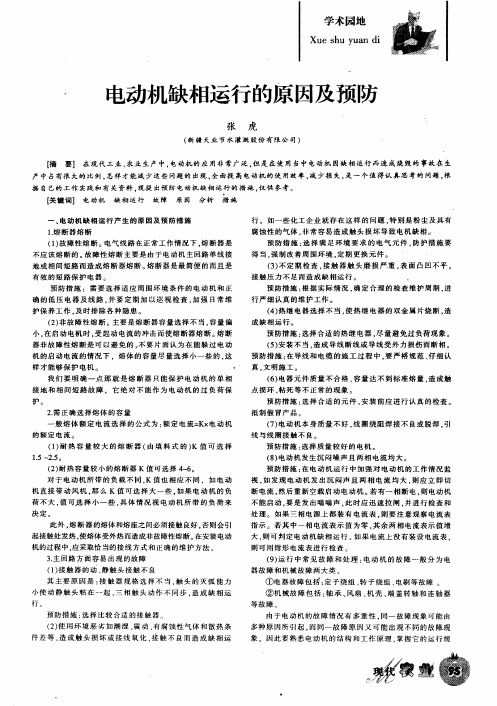

缺相运行的原因及预防在现代工业生产中，电动机的应用非常广泛，但是在生产当中电动机因缺相运行而造成烧毁的事故在生产中占有很大的比例，怎样减少这些问题的出现，全面提高电动机的使用效率，是一个值得认真思考的问题，我根据自己多年的工作实际和有关资料，现提出预防电动机单相运行的措施，仅供参考，不足之处，请提出宝贵意见。

一、电动机单相运行产生的原因及预防措施１、熔断器熔断⑴故障熔断：主要是由于电机主回路单相接地或相间短路而造成熔断器熔断。

预防措施：选择适应周围环境条件的电动机和正确安装的低压电器及线路，并要定期加以检查，加强日常维护保养工作，及时排除各种隐患。

⑵非故障性熔断：主要是熔体容量选择不当，容量偏小，在启动电动机时，受启动电流的冲击，熔断器发生熔断。

熔断器非故障性熔断是可以避免的，不要片面认为在能躲过电机的启动电流的情况下，熔体的容量尽量选择小一些的，这样才能够保护电机。

我们要明确一点那就是熔断器只能保护电动机的单相接地和相间短路事故，它绝不能作为电动机的过负荷保护。

２、正确选择熔体的容量一般熔体额定电流选择的公式为：额定电流＝Ｋ×电动机的额定电流⑴耐热容量较大的熔断器（有填料式的）•Ｋ值可选择1.5～2.5。

⑵耐热容量较小的熔断器Ｋ值可选择４～６。

对于电动机所带的负荷不同，•Ｋ值也相应不同，如电动机直接带动风机，•那么Ｋ值可选择大一些，如电动机的负荷不大，Ｋ值可选择小一些，具体情况视电机所带的负荷来决定。

此外，熔断器的熔体和熔座之间必需接触良好，否则会引起接触处发热，使熔体受外热而造成非故障性熔断。

在安装电动机的过程中，应采用恰当的接线方式和正确的维护方法。

⑴对于铜、铝连接尽可能使用铜铝过渡接头，如没有铜铝接头，可在铜接头出挂锡进行连接。

⑵对于容量较大的插入式熔断器，•在接线处可加垫薄铜片（0.2mm），这样的效果会更好一些。

⑶检查、调整熔体和熔座间的接触压力。

⑷接线时避免损伤熔丝，紧固要适中，接线处要加垫弹簧垫圈。

三相电动机缺相运行的具体应对措施和常用方法在三相电动机的运行过程中，三相电源或三相电动机绕组断一相，称为电动机的缺相运行，俗称“走单相”，这是一种故障状态。

当三相电动机缺相启动时，只听得“嗡翁”声，而电机不转，若不马上切断电源，绕组将很快烧毁。

若正常运行时缺相，负载不大，电动机可维持运转，但时间不长，绕组也会因过热而烧毁。

一、在实践中有一半以上的电动机烧毁事故都是缺相运行所致，必需引起留意。

如何避开这种状况呢？我们的详细措施是：1.加强运行中的监视与检查，亲密留意电动机的温度、电流、转速的变化，发觉故障准时排解。

2.严格电器施工质量，尽量避开接触不良，接头松动，熔丝、导线的机械损伤等。

单股导线应弯圈压接，多股导线应选用合适的线鼻子压接，同时压接时不要忘了上弹簧垫子。

3.电动机短路爱护尽量不用熔断器，改用空气开关。

4.设置单独的缺相爱护装置。

二、三相电动机缺相爱护的方法和装置许多，主要有电机参数平衡检测法和热效应法。

在电机参数平衡检测法又包括电压、电流、零序电压、断丝电压四种。

1.电压型缺相爱护如图一所示，当A相O点以上断线时，电机处于缺相运行状态，P、Q两点电压为正常值。

无论哪种接法的电动机，依据分压原理，O点相对其他两相电压下降为原来的一半，约为190V左右，而沟通接触器释放动作电压的范围为20%—75%Ue，故沟通接触器不能牢靠地释放，无法起到正常的爱护作用。

再者，如线路在O点以下发生断相（如电动机接线端子未接好），则此时O、P、Q三点均为正常的电压，根本谈不上爱护。

我们利用缺相后，缺相检测点电压有肯定幅度的下降这一特点，通过电子线路来实现缺相爱护，正常工作时，稳压二极管工作于击穿状态，继电器吸合。

比如A相缺相后，A相的电压下降，稳压二极管截止，断开电动机掌握电路。

当然利用电压断信任号可以做出很多的电子断相爱护装置。

电压型缺相爱护的优点是制作简洁，通用性强，不考虑电动机的功率大小。

缺点是牢靠性差一点。

技巿•维修』TECHNOLOGY & MAINTENANCE双电压电机缺相故障原因分析及改进方法■陈辉高延武徐州徐工基础工程机械有限公司，江苏徐州210004摘要：针对市场上某型号掘进机选用的双电压电机发生的一起电机缺相故障，从电机控制原理、电机接线方式等多角度分析故障现象, 找到故障原因，并最终给出改进方法。

关键词：电机缺相；接线柱；双电压；1故障现象某型号掘进机施工时发生故障，显示器报电机缺相。

现场工人通过排查线路，发现电机接线往螺母轻微松动，局部发生极轻微打火现象。

现场工人对接线柱进行二次紧固处理后，重新启动电机，掘进机恢复正常生产。

但时间不长，掘进机再次发生电机缺相故障，线路排查时发现电机接线柱烧 损。

通过和现场工人沟通可知，电机接线方式为星形接法。

故障件损坏状况如1所示。

2电机控制原理及电机简介2.1电机控制原理a导电杆损坏 b连接片损坏图1故障件损坏状况图2所示为电机控制原理示意图，电气系统通过接触器 的通断控制电机的启停。

电流传感器检测电机主回路的电流 值，控制器采集电机电流的信息，根据实际电流的大小来判时，始终要考虑2个问题：一是用户通过这个产品得到什么？他们为什么会依赖我们？通过这个问题，可以确认产品必须 满足客户的特性和需要保持的竞争优势。

二是公司通过这个 产品得到什么？公司希望得到的是市场占有率，还是利润？所有的迭代都应该围绕这2个问题开展。

其次要关注叉车产品的本质和用户体验。

叉车是满足客 户需求的工具，客户需求是关键点。

一切产品迭代都应该围 绕用户开展，一个产品好不好，用户会不会再次购买，最终 表现在用户体验。

通过绘制用户体验地图，可以视觉化的感 受到用户对产品的感受。

用户体验地图，就是通过画一张图，从一个特定用户的 角度出发，记录下他与产品或者服务进行接触、进入、互动 时的情绪变化过程。

横坐标是与产品接触的各个触点，如使 用、保养、故障、维修等，纵坐标是用户的情绪变化，如愉悦、平庸、糟糕等。
