标准模架型号标准模架是一种用于支撑和固定模具的工具,通常用于塑料注射成型和压铸等工艺中。
选择合适的标准模架型号对于模具的稳定性和生产效率至关重要。
下面将介绍几种常见的标准模架型号及其特点,以便于您在选择模架时能够更加明晰。
1. 固定式标准模架。
固定式标准模架是最常见的模架类型之一,它具有结构简单、稳定性好的特点,适用于大多数注塑模具和压铸模具。
固定式标准模架通常由上模板、下模板、四柱和导柱组成,能够有效支撑模具并保证模具的定位精度。
在选择固定式标准模架时,需要考虑模具的尺寸、重量以及生产工艺等因素,以确保模具能够稳定、高效地运行。
2. 滑动式标准模架。
滑动式标准模架相比固定式模架来说,具有更灵活的特点。
它适用于一些特殊形状的模具或需要进行模具装卸的工艺。
滑动式标准模架通常由上模板、下模板、四柱、导柱和滑块组成,通过滑块的移动来实现模具的装卸。
在选择滑动式标准模架时,需要考虑模具的形状、重量以及装卸频率等因素,以确保模具能够稳定、高效地运行。
3. 自动脱模式标准模架。
自动脱模式标准模架是一种集成了脱模装置的模架类型,它能够在模具成型完成后自动将成品脱模,提高了生产效率。
自动脱模式标准模架通常由上模板、下模板、四柱、导柱和脱模装置组成,通过脱模装置的动作来实现模具的脱模。
在选择自动脱模式标准模架时,需要考虑模具的成型周期、脱模空间以及自动化程度等因素,以确保模具能够稳定、高效地运行。
4. 多腔模标准模架。
多腔模标准模架是一种能够同时成型多个产品的模架类型,它能够提高生产效率并降低生产成本。
多腔模标准模架通常由上模板、下模板、四柱、导柱和多腔模具组成,通过多腔模具的布局来实现多个产品的同时成型。
在选择多腔模标准模架时,需要考虑产品的尺寸、成型周期以及模具布局等因素,以确保模具能够稳定、高效地运行。
总结。
选择合适的标准模架型号对于模具的稳定性和生产效率至关重要。
在选择标准模架时,需要综合考虑模具的形状、重量、成型周期、脱模空间以及自动化程度等因素,以确保模具能够稳定、高效地运行。

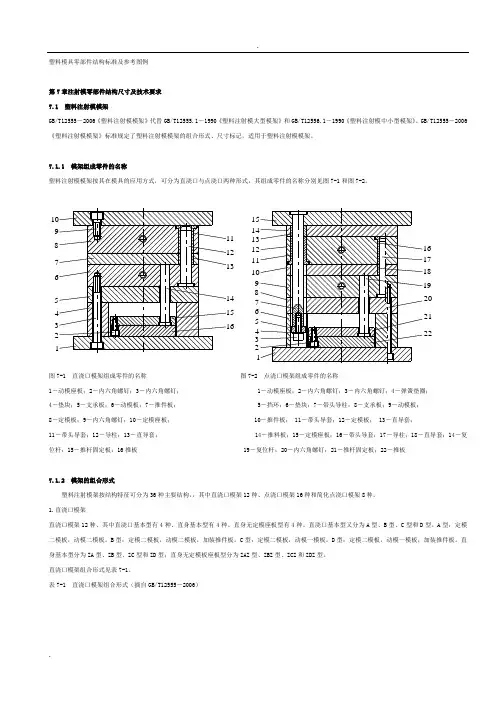

塑料模具零部件结构标准及参考图例第7章注射模零部件结构尺寸及技术要求 7.1 塑料注射模模架GB/T12555-2006《塑料注射模模架》代替GB/T12555.1-1990《塑料注射模大型模架》和GB/T12556.1-1990《塑料注射模中小型模架》。
GB/T12555-2006《塑料注射模模架》标准规定了塑料注射模模架的组合形式、尺寸标记,适用于塑料注射模模架。
7.1.1 模架组成零件的名称塑料注射模模架按其在模具的应用方式,可分为直浇口与点浇口两种形式,其组成零件的名称分别见图7-1和图7-2。
1234567891012345678910111213141516151413121122212019181716图7-1 直浇口模架组成零件的名称 图7-2 点浇口模架组成零件的名称1-动模座板;2-内六角螺钉;3-内六角螺钉; 1-动模座板;2-内六角螺钉;3-内六角螺钉;4-弹簧垫圈; 4-垫块;5-支承板;6-动模板;7-推件板; 5-挡环;6-垫块;7-带头导柱;8-支承板;9-动模板; 8-定模板;9-内六角螺钉;10-定模痤板; 10-推件板; 11-带头导套;12-定模板; 13-直导套;11-带头导套;12-导柱;13-直导套; 14-推料板;15-定模痤板;16-带头导套;17-导柱;18-直导套;14-复位杆;15-推杆固定板;16推板 19-复位杆;20-内六角螺钉;21-推杆固定板;22-推板7.1.2 模架的组合形式塑料注射模架按结构特征可分为36种主要结构,,其中直浇口模架12种、点浇口模架16种和简化点浇口模架8种。
1.直浇口模架直浇口模架12种、其中直浇口基本型有4种、直身基本型有4种、直身无定模座板型有4种。
直浇口基本型又分为A 型、B 型、C 型和D 型。
A 型:定模二模板,动模二模板。
B 型:定模二模板,动模二模板,加装推件板。
C 型:定模二模板,动模一模板。
塑料注塑模具结构的基本分类一、一幅完整的模具通常由两大部分组成。
成型部分,关系着塑料产品形状和尺寸的零件。
二是模架部分,也称模胚,是用来安装和固定成型部分的二、塑料注塑模具分为2大类型:1):两板式模具。
两板式模具不适用于带有前模滑块的模具和点浇口的模具,除了这两种结构外,其他所有结构和进胶方式都可使用。
2)三板是式模具。
又称细水口模具,按类型又分:细水口、简化型细水口和假三板三种形式(简化型细水口模架后模侧板内没有导柱,拉杆上没有限位垫圈,不能设计推板结构,通常用在500mm一下的中小型模具上,产品批量较大时也不适宜使用。
假三板模架是专门为前模滑块机构的模具而设计的,没有卸料板,不适用于点浇口的模具。
三、6大系统组成一幅完整的塑料注塑模具1):浇注系统。
由主流道、分流道、浇口、冷料穴4部分组成2):成型机构。
成型结构是与塑料产品直接接触的部分,包括前后模仁、镶件、滑块、斜顶等机构。
3):顶出机构。
包括顶针、顶块、司筒、顶针固定板、顶针垫板、复位杆结构等。
4):导向结构。
导向机构包括导柱、导套、顶板复位杆、顶板导套等机构。
对于要求较高的模具,有时还应另外增加辅助导向机构,如锥面、直面、圆锥精定位等。
5):冷却系统。
冷却系统主要是循环水路,有油冷、水冷、空气冷等。
有些模具需要加热,可利用冷却水路来进行加热。
6):排气系统。
主要有排气槽、排气针、排气镶块,排气阀等部分机构。
塑料模具热流道系统介绍一:热流道系统是一种用途非常广泛的塑料成型浇注系统,主要借助于加热装置和电子温控系统使浇注系统中的熔融塑料不会发生凝固,从而平稳有序地将塑料填充到模具型腔中。
在没有注塑压力的情况下,熔融塑料不会自动流动,也不会随着塑料制品的脱模产生拉丝、溢流等现象,所以热流道模具又称无流道或少流道模具。
二:热流道模的塑料熔融温度范围较宽。
低温时,流动性好:高温时具有较好的热稳定性。
对压力敏感,不加压不流动,加压后立即流动;导热性好,加热快,冷却快。
模具的基本结构组成模具是一种用于制造产品的工具或装置。
它是通过对原料进行加工和形状塑造,使其达到所需尺寸和形状的工具。
模具的基本结构由以下几个部分组成:上模板、下模板、侧模板、模腔、导柱、导套、顶针、顶针座、顶板、底板、模具座、各类导向部件以及零件的定位和固定装置。
上模板是模具的上部分,通常固定在模架上。
下模板是模具的下部分,通常固定在模架上。
上模板和下模板之间的间隙就是模腔,模腔的形状和尺寸决定了最终产品的形状和尺寸。
侧模板用于固定和定位模具的各个部件。
导柱和导套用于固定上模板和下模板的位置,确保模具在使用过程中的稳定性和精度。
顶针和顶针座用于控制产品的内部结构和形状,通常通过顶板来实现。
底板用于支撑模具的各个部件,使其保持平衡和稳定。
模具座用于固定模具在机床上的位置,以便进行加工和制造。
模具的基本结构是为了满足不同产品的加工和制造需求而设计的。
根据产品的形状和尺寸,模具的结构可以有所不同。
在模具设计中,需要考虑产品的形状和尺寸、材料的选择、工艺的要求以及模具的使用寿命等因素。
模具的结构应该具有足够的强度和刚度,以便在加工和制造过程中保持稳定和精度。
同时,模具的结构还应该具有良好的可靠性和易于维护性,以便在使用过程中进行维修和保养。
模具的基本结构是模具设计和制造的基础,它直接影响着产品的质量和生产效率。
一个合理和优良的模具结构可以提高产品的加工精度和一致性,减少生产成本和周期。
因此,在模具设计和制造过程中,应该充分考虑模具的基本结构,合理选择和布置各个部件,以实现最佳的加工效果和经济效益。
模具的基本结构由上模板、下模板、侧模板、模腔、导柱、导套、顶针、顶针座、顶板、底板、模具座、各类导向部件以及零件的定位和固定装置组成。
这些部件共同协作,完成对原料的加工和形状塑造,使其达到所需尺寸和形状的工具。
模具的基本结构是模具设计和制造的基础,直接影响着产品的质量和生产效率。
因此,在模具设计和制造过程中,应该充分考虑模具的基本结构,以实现最佳的加工效果和经济效益。

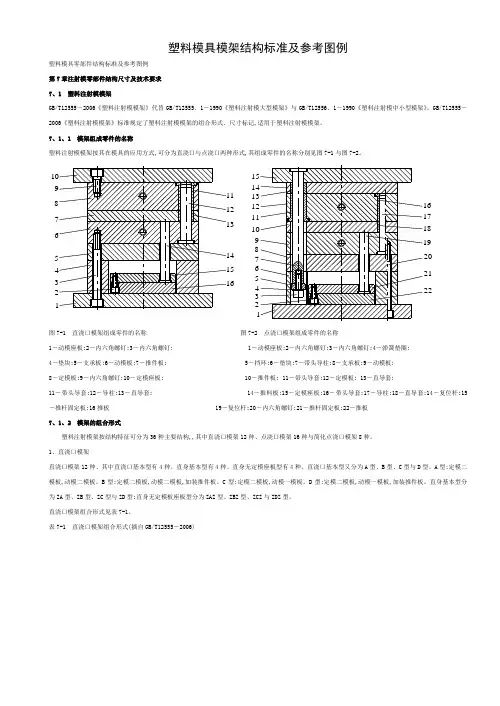

塑料模具零部件结构标准及参考图例 第7章注射模零部件结构尺寸及技术要求 7、1 塑料注射模模架GB/T12555-2006《塑料注射模模架》代替GB/T12555、1-1990《塑料注射模大型模架》与GB/T12556、1-1990《塑料注射模中小型模架》。
GB/T12555-2006《塑料注射模模架》标准规定了塑料注射模模架的组合形式、尺寸标记,适用于塑料注射模模架。
7、1、1 模架组成零件的名称塑料注射模模架按其在模具的应用方式,可分为直浇口与点浇口两种形式,其组成零件的名称分别见图7-1与图7-2。
1234567891012345678910111213141516151413121122212019181716图7-1 直浇口模架组成零件的名称 图7-2 点浇口模架组成零件的名称1-动模座板;2-内六角螺钉;3-内六角螺钉; 1-动模座板;2-内六角螺钉;3-内六角螺钉;4-弹簧垫圈; 4-垫块;5-支承板;6-动模板;7-推件板; 5-挡环;6-垫块;7-带头导柱;8-支承板;9-动模板; 8-定模板;9-内六角螺钉;10-定模痤板; 10-推件板; 11-带头导套;12-定模板; 13-直导套;11-带头导套;12-导柱;13-直导套; 14-推料板;15-定模痤板;16-带头导套;17-导柱;18-直导套;14-复位杆;15-推杆固定板;16推板 19-复位杆;20-内六角螺钉;21-推杆固定板;22-推板 7、1、2 模架的组合形式塑料注射模架按结构特征可分为36种主要结构,,其中直浇口模架12种、点浇口模架16种与简化点浇口模架8种。
1、直浇口模架直浇口模架12种、其中直浇口基本型有4种、直身基本型有4种、直身无定模座板型有4种。
直浇口基本型又分为A 型、B 型、C 型与D 型。
A 型:定模二模板,动模二模板。
B 型:定模二模板,动模二模板,加装推件板。
C 型:定模二模板,动模一模板。
图解说明塑胶模具的结构组成HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】模具采购必备基础知识之二:塑胶模具的结构组成图解说明:模具注塑成型是批量生产某些形状复杂部件时用到的一种加工方法。
具体原理指:将受热融化的塑胶原材料由注塑机螺杆推进高压射入塑胶模具的模腔,经冷却固化后,得到塑胶成形产品。
塑胶模具由动模和定模两部分组成,动模安装在注射成型机的移动模板上,定模安装在注射成型机的固定模板上。
在注射成型时动模与定模闭合构成浇注系统和型腔,开模时动模和定模分离以便取出塑料制品。
塑胶模具的结构虽然由于塑胶品种和性能、塑胶制品的形状和结构以及注射机的类型等不同而可能千变万化,但是基本结构是一致的。
一、塑胶模具结构按功能分,主要由:浇注系统、调温系统、成型零件系统、排气系统、导向系统、顶出系统等组成。
其中浇注系统和成型零件是与塑料直接接触部分,并随塑料和制品而变化,是塑模中最复杂,变化最大,要求加工光洁度和精度最高的部分。
1.浇注系统:是指塑料从射嘴进入型腔前的流道部分,包括主流道、冷料穴、分流道和浇口等。
2.成型零件系统:是指构成制品形状的各种零件组合,包括动模、定模和型腔(凹模)、型芯(凸模)、成型杆等组成。
型芯形成制品的内表面,型腔(凹模)形成制品的外表面形状。
合模后型芯和型腔便构成了模具的型腔。
按工艺和制造要求,有时型芯和凹模由若干拼块组合而成,有时做成整体,仅在易损坏、难加工的部位采用镶件。
3.调温系统:为了满足注射工艺对模具温度的要求,需要有调温系统对模具的温度进行调节。
对于热塑性塑料用注塑模,主要是设计冷却系统使模具冷却(也可对模具进行加热)。
模具冷却的常用办法是在模具内开设冷却水通道,利用循环流动的冷却水带走模具的热量;模具的加热除可利用冷却水通热水或热油外,还可在模具内部和周围安装电加热元件。
4.排气系统:是为了将注射成型过程中型腔内的空气及塑胶融化所产生的气体排除到模具外而设立,排气不畅时制品表面会形成气痕(气纹)、烧焦等不良;塑胶模具的排气系统通常是在模具中开设的一种槽形出气口,用以排出原有型腔空气的及熔料带入的气体。
模具基本结构及分类:一、基本结构,根据部分起作用不同分类:〈一〉浇注系统将塑料由注射机喷嘴引向型腔的通道称浇注系统,其由主流道,分流道,内浇口,冷料穴等结构组成,由零件的浇注套,拉料杆等组成.〈二〉成型零件是直接构成塑料件形状及尺寸的各种零件,由型芯成型塑件内部形状,型腔成型塑料外部形状,成型杆,镶块等构成.〈三〉结构零件构成零件结构的各种零件,在模具中起安装,导向,机构动作及调温等作用.导向零件:导柱,导套.装配零件:定位隙,定模底板,定模板,动模板,动模垫板,模脚冷却加热系统主流道浇注系统内浇口分流道冷料穴注射型芯模成型零件型腔成型杆镶块导柱导向零件导套结构零件装配固定零件定位隙,定模底板,定模板,动模板,动模垫板,模脚冷却加热系统根据其运动特点均可分为两大部分:定模部分:一部份留于模具机座的定模板上,动模部分:随注射机动模板运动的部分定模部分与动模部分闭合则可形成型腔与浇注系统二、模具的分类〈一〉按注射机类型分:立式注射机,卧式注射机,直角式注射机上用的模具〈二〉按注射模具的总体结构特征分:1、单分型面模分流道位于分型面上,需切除流道凝料.2、点浇口脱出模具三板式模具3、带横向轴芯的分型模具4、自动卸螺纹注射成型模具注塑模基本组成注塑模具由动模和定模两部分组成,动模安装在注射成型机的移动模板上,定模安装在注射成型机的固定模板上.在注射成型时动模与定模闭合构成浇注系统和型腔,开模时动模和定模分离以便取出塑料制品.模具的结构虽然由于塑料品种和性能、塑料制品的形状和结构以及注射机的类型等不同而可能千变万化,但是基本结构是一致的.模具主要由浇注系统、调温系统、成型零件和结构零件组成.其中浇注系统和成型零件是与塑料直接接触部分,并随塑料和制品而变化,是塑模中最复杂,变化最大,要求加工光洁度和精度最高的部分.浇注系统是指塑料从射嘴进入型腔前的流道部分,包括主流道、冷料穴、分流道和浇口等.成型零件是指构成制品形状的各种零件,包括动模、定模和型腔、型芯、成型杆以及排气口等.典型塑模结构如图示.一.浇注系统浇注系统又称流道系统,它是将塑料熔体由注射机喷嘴引向型腔的一组进料通道,通常由主流道、分流道、浇口和冷料穴组成.它直接关系到塑料制品的成型质量和生产效率.1.主流道它是模具中连接注射机射嘴至分流道或型腔的一段通道.主流道顶部呈凹形以便与喷嘴衔接.主流道进口直径应略大于喷嘴直径O.8mm以避免溢料,并防止两者因衔接不准而发生的堵截.进口直径根据制品大小而定,一般为4-8mm.主流道直径应向内扩大呈3°到5°的角度,以便流道赘物的脱模.2.冷料穴它是设在主流道末端的一个空穴,用以捕集射嘴端部两次注射之间所产生的冷料,从而防止分流道或浇口的堵塞.如果冷料一旦混入型腔,则所制制品中就容易产生内应力.冷料穴的直径约8一lOmm,深度为6mm.为了便于脱模,其底部常由脱模杆承担.脱模杆的顶部宜设计成曲折钩形或设下陷沟槽,以便脱模时能顺利拉出主流道赘物.3.分流道它是多槽模中连接主流道和各个型腔的通道.为使熔料以等速度充满各型腔,分流道在塑模上的排列应成对称和等距离分布.分流道截面的形状和尺寸对塑料熔体的流动、制品脱模和模具制造的难易都有影响.如果按相等料量的流动来说,则以圆形截面的流道阻力最小.但因圆柱形流道的比表面小,对分流道赘物的冷却不利,而且这种分流道必须开设在两半模上,既费工又易对准.因此,经常采用的是梯形或半圆形截面的分流道,且开设在带有脱模杆的一半模具上.流道表面必须抛光以减少流动阻力提供较快的充模速度.流道的尺寸决定于塑料品种,制品的尺寸和厚度.对大多数热塑性塑料来说,分流道截面宽度均不超过8m,特大的可达10一12m,特小的2-3m.在满足需要的前提下应尽量减小截面积,以免增加分流道赘物和延长冷却时间.4.浇口它是接通主流道或分流道与型腔的通道.通道的截面积可以与主流道或分流道相等,但通常都是缩小的.所以它是整个流道系统中截面积最小的部分.浇口的形状和尺寸对制品质量影响很大.浇口的作用是:A、控制料流速度:.B、在注射中可因存于这部分的熔料早凝而防止倒流:C、使通过的熔料受到较强的剪切而升高温度,从而降低表观粘度以提高流动性:D、便于制品与流道系统分离.浇口形状、尺寸和位置的设计取决于塑料的性质、制品的大小和结构.一般浇口的截面形状为矩形或圆形,截面积宜小而长度宜短,这不仅基于上述作用,还因为小浇口变大较容易,而大浇口缩小则很困难.浇口位置一般应选在制品最厚而又不影响外观的地方.浇口尺寸的设计应考虑到塑料熔体的性质.型腔它是模具中成型塑料制品的空间.用作构成型腔的组件统称为成型零件.各个成型零件常有专用名称.构成制品外形的成型零件称为凹模又称阴模,构成制品内部形状如孔、槽等的称为型芯或凸模又称阳模.设计成型零件时首先要根据塑料的性能、制品的几何形状、尺寸公差和使用要求来确定型腔的总体结构.其次是根据确定的结构选择分型面、浇口和排气孔的位置以及脱模方式.最后则按控制品尺寸进行各零件的设计及确定各零件之间的组合方式.塑料熔体进入型腔时具有很高的压力,故成型零件要进行合理地选材及强度和刚度的校核.为保证塑料制品表面的光洁美观和容易脱模,凡与塑料接触的表面,其粗糙度Ra>0.32um,而且要耐腐蚀.成型零件一般都通过热处理来提高硬度,并选用耐腐蚀的钢材制造.2.调温系统为了满足注射工艺对模具温度的要求,需要有调温系统对模具的温度进行调节.对于热塑性塑料用注塑模,主要是设计冷却系统使模具冷却.模具冷却的常用办法是在模具内开设冷却水通道,利用循环流动的冷却水带走模具的热量;模具的加热除可利用冷却水通道热水或蒸汽外,还可在模具内部和周围安装电加热元件.3.成型部件成型部件由型芯和凹模组成.型芯形成制品的内表面,凹模形成制品的外表面形状.合模后型芯和型腔便构成了模具的型腔.按工艺和制造要求,有时型芯和凹模由若干拼块组合而成,有时做成整体,仅在易损坏、难加工的部位采用镶件.排气口它是在模具中开设的一种槽形出气口,用以排出原有的及熔料带入的气体.熔料注入型腔时,原存于型腔内的空气以及由熔体带入的气体必须在料流的尽头通过排气口向模外排出,否则将会使制品带有气孔、接不良、充模不满,甚至积存空气因受压缩产生高温而将制品烧伤.一般情况下,排气孔既可设在型腔内熔料流动的尽头,也可设在塑模的分型面上.后者是在凹模一侧开设深0.03-0.2mm,宽1.5-6mm的浅槽.注射中,排气孔不会有很多熔料渗出,因为熔料会在该处冷却固化将通道堵死.排气口的开设位置切勿对着操作人员,以防熔料意外喷出伤人.此外,亦可利用顶出杆与顶出孔的配合间隙,顶块和脱模板与型芯的配合间隙等来排气.4.结构零件它是指构成模具结构的各种零件,包括:导向、脱模、抽芯以及分型的各种零件.如前后夹板、前后扣模板、承压板、承压柱、导向柱、脱模板、脱模杆及回程杆等.1.导向部件为了确保动模和定模在合模时能准确对中,在模具中必须设置导向部件.在注塑模中通常采用四组导柱与导套来组成导向不见,有时还需在动模和定模上分别设置互相吻合的内、外锥面来辅助定位.2.推出机构在开模过程中,需要有推出机构将塑料制品及其在流道内的凝料推出或拉出.推出固定板和推板用以夹持推杆.在推杆中一般还固定有复位杆,复位杆在动、定模合模时使推板复位.3.侧抽芯机构有些带有侧凹或侧孔地塑料制品,在被推出以前必须先进行侧向分型,抽出侧向型芯后方能顺利脱模,此时需要在模具中设置侧抽芯机构.4.标准模架为了减少繁重的模具设计和制造工作量,注塑模大多采用了标准模架.设计方面1壁厚小,应加厚制件以免过早固化.2嵌件位置不当,应以调整.。

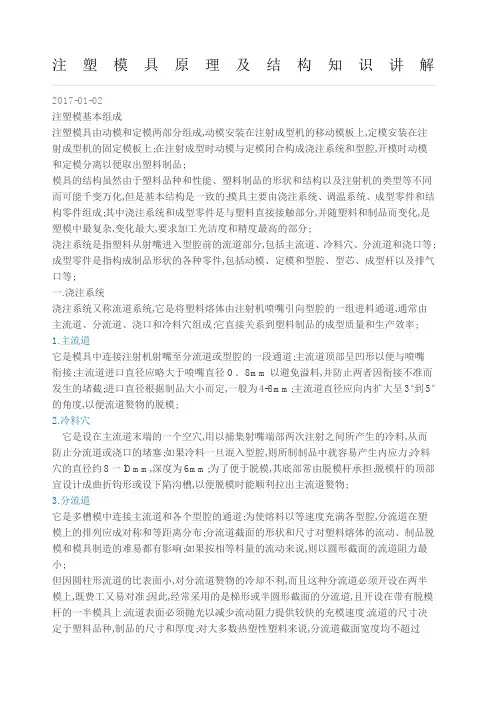

注塑模具原理及结构知识讲解2017-01-02注塑模基本组成注塑模具由动模和定模两部分组成,动模安装在注射成型机的移动模板上,定模安装在注射成型机的固定模板上;在注射成型时动模与定模闭合构成浇注系统和型腔,开模时动模和定模分离以便取出塑料制品;模具的结构虽然由于塑料品种和性能、塑料制品的形状和结构以及注射机的类型等不同而可能千变万化,但是基本结构是一致的;模具主要由浇注系统、调温系统、成型零件和结构零件组成;其中浇注系统和成型零件是与塑料直接接触部分,并随塑料和制品而变化,是塑模中最复杂,变化最大,要求加工光洁度和精度最高的部分;浇注系统是指塑料从射嘴进入型腔前的流道部分,包括主流道、冷料穴、分流道和浇口等;成型零件是指构成制品形状的各种零件,包括动模、定模和型腔、型芯、成型杆以及排气口等;一.浇注系统浇注系统又称流道系统,它是将塑料熔体由注射机喷嘴引向型腔的一组进料通道,通常由主流道、分流道、浇口和冷料穴组成;它直接关系到塑料制品的成型质量和生产效率; 1.主流道它是模具中连接注射机射嘴至分流道或型腔的一段通道;主流道顶部呈凹形以便与喷嘴衔接;主流道进口直径应略大于喷嘴直径O.8mm以避免溢料,并防止两者因衔接不准而发生的堵截;进口直径根据制品大小而定,一般为4-8mm;主流道直径应向内扩大呈3°到5°的角度,以便流道赘物的脱模;2.冷料穴它是设在主流道末端的一个空穴,用以捕集射嘴端部两次注射之间所产生的冷料,从而防止分流道或浇口的堵塞;如果冷料一旦混入型腔,则所制制品中就容易产生内应力;冷料穴的直径约8一lOmm,深度为6mm;为了便于脱模,其底部常由脱模杆承担;脱模杆的顶部宜设计成曲折钩形或设下陷沟槽,以便脱模时能顺利拉出主流道赘物;3.分流道它是多槽模中连接主流道和各个型腔的通道;为使熔料以等速度充满各型腔,分流道在塑模上的排列应成对称和等距离分布;分流道截面的形状和尺寸对塑料熔体的流动、制品脱模和模具制造的难易都有影响;如果按相等料量的流动来说,则以圆形截面的流道阻力最小;但因圆柱形流道的比表面小,对分流道赘物的冷却不利,而且这种分流道必须开设在两半模上,既费工又易对准;因此,经常采用的是梯形或半圆形截面的分流道,且开设在带有脱模杆的一半模具上;流道表面必须抛光以减少流动阻力提供较快的充模速度;流道的尺寸决定于塑料品种,制品的尺寸和厚度;对大多数热塑性塑料来说,分流道截面宽度均不超过8m,特大的可达10一12m,特小的2-3m;在满足需要的前提下应尽量减小截面积,以免增加分流道赘物和延长冷却时间;4.浇口它是接通主流道或分流道与型腔的通道;通道的截面积可以与主流道或分流道相等,但通常都是缩小的;所以它是整个流道系统中截面积最小的部分;浇口的形状和尺寸对制品质量影响很大;浇口的作用是:A、控制料流速度:B、在注射中可因存于这部分的熔料早凝而防止倒流:C、使通过的熔料受到较强的剪切而升高温度,从而降低表观粘度以提高流动性:D、便于制品与流道系统分离;浇口形状、尺寸和位置的设计取决于塑料的性质、制品的大小和结构;一般浇口的截面形状为矩形或圆形,截面积宜小而长度宜短,这不仅基于上述作用,还因为小浇口变大较容易,而大浇口缩小则很困难;浇口位置一般应选在制品最厚而又不影响外观的地方;浇口尺寸的设计应考虑到塑料熔体的性质;型腔它是模具中成型塑料制品的空间;用作构成型腔的组件统称为成型零件;各个成型零件常有专用名称;构成制品外形的成型零件称为凹模又称阴模,构成制品内部形状如孔、槽等的称为型芯或凸模又称阳模;设计成型零件时首先要根据塑料的性能、制品的几何形状、尺寸公差和使用要求来确定型腔的总体结构;其次是根据确定的结构选择分型面、浇口和排气孔的位置以及脱模方式;最后则按控制品尺寸进行各零件的设计及确定各零件之间的组合方式;塑料熔体进入型腔时具有很高的压力,故成型零件要进行合理地选材及强度和刚度的校核;为保证塑料制品表面的光洁美观和容易脱模,凡与塑料接触的表面,其粗糙度Ra>0.32um,而且要耐腐蚀;成型零件一般都通过热处理来提高硬度,并选用耐腐蚀的钢材制造;2.调温系统为了满足注射工艺对模具温度的要求,需要有调温系统对模具的温度进行调节;对于热塑性塑料用注塑模,主要是设计冷却系统使模具冷却;模具冷却的常用办法是在模具内开设冷却水通道,利用循环流动的冷却水带走模具的热量;模具的加热除可利用冷却水通道热水或蒸汽外,还可在模具内部和周围安装电加热元件;3.成型部件成型部件由型芯和凹模组成;型芯形成制品的内表面,凹模形成制品的外表面形状;合模后型芯和型腔便构成了模具的型腔;按工艺和制造要求,有时型芯和凹模由若干拼块组合而成,有时做成整体,仅在易损坏、难加工的部位采用镶件;排气口它是在模具中开设的一种槽形出气口,用以排出原有的及熔料带入的气体;熔料注入型腔时,原存于型腔内的空气以及由熔体带入的气体必须在料流的尽头通过排气口向模外排出,否则将会使制品带有气孔、接不良、充模不满,甚至积存空气因受压缩产生高温而将制品烧伤;一般情况下,排气孔既可设在型腔内熔料流动的尽头,也可设在塑模的分型面上;后者是在凹模一侧开设深0.03-0.2mm,宽1.5-6mm的浅槽;注射中,排气孔不会有很多熔料渗出,因为熔料会在该处冷却固化将通道堵死;排气口的开设位置切勿对着操作人员,以防熔料意外喷出伤人;此外,亦可利用顶出杆与顶出孔的配合间隙,顶块和脱模板与型芯的配合间隙等来排气;4.结构零件它是指构成模具结构的各种零件,包括:导向、脱模、抽芯以及分型的各种零件;如前后夹板、前后扣模板、承压板、承压柱、导向柱、脱模板、脱模杆及回程杆等;1.导向部件为了确保动模和定模在合模时能准确对中,在模具中必须设置导向部件;在注塑模中通常采用四组导柱与导套来组成导向不见,有时还需在动模和定模上分别设置互相吻合的内、外锥面来辅助定位;2.推出机构在开模过程中,需要有推出机构将塑料制品及其在流道内的凝料推出或拉出;推出固定板和推板用以夹持推杆;在推杆中一般还固定有复位杆,复位杆在动、定模合模时使推板复位;3.侧抽芯机构有些带有侧凹或侧孔地塑料制品,在被推出以前必须先进行侧向分型,抽出侧向型芯后方能顺利脱模,此时需要在模具中设置侧抽芯机构;4.标准模架为了减少繁重的模具设计和制造工作量,注塑模大多采用了标准模架。

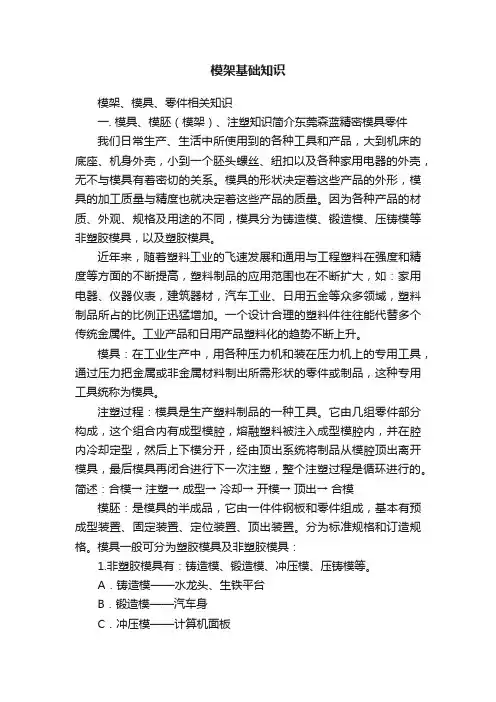

模架基础知识模架、模具、零件相关知识一. 模具、模胚(模架)、注塑知识简介东莞森蓝精密模具零件我们日常生产、生活中所使用到的各种工具和产品,大到机床的底座、机身外壳,小到一个胚头螺丝、纽扣以及各种家用电器的外壳,无不与模具有着密切的关系。
模具的形状决定着这些产品的外形,模具的加工质量与精度也就决定着这些产品的质量。
因为各种产品的材质、外观、规格及用途的不同,模具分为铸造模、锻造模、压铸模等非塑胶模具,以及塑胶模具。
近年来,随着塑料工业的飞速发展和通用与工程塑料在强度和精度等方面的不断提高,塑料制品的应用范围也在不断扩大,如:家用电器、仪器仪表,建筑器材,汽车工业、日用五金等众多领域,塑料制品所占的比例正迅猛增加。
一个设计合理的塑料件往往能代替多个传统金属件。
工业产品和日用产品塑料化的趋势不断上升。
模具:在工业生产中,用各种压力机和装在压力机上的专用工具,通过压力把金属或非金属材料制出所需形状的零件或制品,这种专用工具统称为模具。
注塑过程:模具是生产塑料制品的一种工具。
它由几组零件部分构成,这个组合内有成型模腔,熔融塑料被注入成型模腔内,并在腔内冷却定型,然后上下模分开,经由顶出系统将制品从模腔顶出离开模具,最后模具再闭合进行下一次注塑,整个注塑过程是循环进行的。
简述:合模→ 注塑→ 成型→ 冷却→ 开模→ 顶出→ 合模模胚:是模具的半成品,它由一件件钢板和零件组成,基本有预成型装置、固定装置、定位装置、顶出装置。
分为标准规格和订造规格。
模具一般可分为塑胶模具及非塑胶模具:1.非塑胶模具有:铸造模、锻造模、冲压模、压铸模等。
A.铸造模——水龙头、生铁平台B.锻造模——汽车身C.冲压模——计算机面板D.压铸模——超合金,汽缸体2.塑胶模具根据生产工艺和生产产品的不同又分为:A.注射成型模——电视机外壳、键盘按钮B.吹气模——饮料瓶C.压缩成型模——电木开关、科学瓷碗碟D.转移成型模——集成电路制品E.挤压成型模——胶水管、塑胶袋F.热成型模——透明成型包装外壳G.旋转成型模——软胶洋娃娃玩具◆注射成型是塑料加工中最普遍采用的方法。
冲压模具结构基础知识讲解
1、冲压模具结构:冲压模具是用来完成冲压加工的工具,它
由模具底座、模架、模板、模板支架、模具芯、冲头、模具附件等组成。
2、模具底座:模具底座是模具的基础,它由钢板制成,安装
在机床上,支撑整个模具结构,并防止模具振动。
3、模架:模架由钢板制成,它的功能是支撑模具结构,保证
模具的稳定性,以及模具的定位精度。
4、模板:模板由铸铁或钢板制成,它的作用是在冲压过程中,把冲头压紧,使其与工件形成一定的接触力,从而实现冲压加工。
5、模板支架:模板支架由钢板制成,它的作用是支撑模板,
保证模板的稳定性,以及模具的定位精度。
6、模具芯:模具芯是模具里最重要的部分,它由铸铁制成,
它的功能是形成工件的型腔,以及使工件形成相应的形状。
7、冲头:冲头由钢材制成,它的作用是在冲压过程中,把工
件压紧,使其与模板形成一定的接触力,从而实现冲压加工。
8、模具附件:模具附件是模具里的其他部件,如凸点、凹点、挡板、推杆等,它们的功能是在冲压过程中,控制工件的位置,从而实现冲压加工。
标准模架型号标准模架是模具制造中常见的一种模具组成部件,它在模具加工中起着非常重要的作用。
标准模架的型号种类繁多,不同的型号适用于不同的模具加工需求。
下面将介绍几种常见的标准模架型号及其特点。
首先,我们来介绍常见的标准模架型号之一——L型标准模架。
L型标准模架具有结构简单、稳定性好的特点,适用于一些结构相对简单的模具加工。
其结构设计紧凑,能够有效节约模具加工空间,提高加工效率。
同时,L型标准模架在使用过程中还具有较好的刚性和稳定性,能够保证模具加工的精度和质量。
其次,我们介绍T型标准模架。
T型标准模架在结构上相对复杂一些,但是其承载能力和稳定性更强,适用于一些结构复杂、加工难度较大的模具加工。
T型标准模架的结构设计更加灵活,能够满足不同模具加工的需求,提高了模具加工的通用性和灵活性。
同时,T型标准模架还具有较好的耐磨性和耐腐蚀性,能够延长模具的使用寿命。
除了L型和T型标准模架外,还有一种常见的标准模架型号是U型标准模架。
U型标准模架的结构设计更加独特,适用于一些特殊形状的模具加工。
U型标准模架在加工过程中能够提供更大的加工空间,满足一些大型模具加工的需求。
同时,U型标准模架还具有较好的稳定性和刚性,能够保证模具加工的精度和质量。
综上所述,不同的标准模架型号适用于不同的模具加工需求,选择合适的标准模架型号能够提高模具加工的效率和质量。
在实际应用中,需要根据模具加工的具体要求来选择合适的标准模架型号,以确保模具加工的顺利进行。
希望本文介绍的内容能够对大家有所帮助,谢谢阅读!。
注塑模架组成部分名称
注塑模具是制造塑料制品的关键工具之一,它由许多不同部件组成。
以下是注塑模架的一些组成部分名称:
1. 模板:模板是模架的主要组成部分,通常由钢铁制成。
模板分为上模板和下模板,上模板与下模板一起形成模具的外形。
2. 模板支架:模板支架是模板的支撑结构,通常由钢铁制成。
模板支架支撑着模板,并将模板与注塑机连接在一起。
3. 滑块:滑块是模具中用于实现特殊形状的零部件。
滑块的运动可由模具的动力系统控制,以实现塑料制品的特殊形状。
4. 模具芯:模具芯是模具中的一个零件,通常由钢铁制成。
模具芯通常与模板一起工作,以形成塑料制品的内部形状。
5. 模腔:模腔是模具中的一部分,它通常由钢铁或其他材料制成。
模腔是塑料制品的实际形状,在注塑过程中,熔融塑料会被注入到模腔中。
6. 模座:模座是模架的一个组成部分,它通常由钢铁制成。
模座用于支撑模板和模具芯,以及将它们固定在一起。
7. 抽芯机构:抽芯机构是模具中的一个可选组成部分,通常用于制造带有孔或凹槽的塑料制品。
抽芯机构可以使模腔和模具芯在注塑过程中分离,以便容易地取出成品。
以上是注塑模架的一些主要组成部分名称。
这些部件的组合可以实现各种不同形状和大小的塑料制品。
- 1 -。
第二章 结构介绍及模架 2.1 模具外观认识 认识模具结构,最好是到加工现场看看模具实物,对其结构有个大致印象,这样会有利于日后的学习。先给大家看一些注塑模具的图片:
图 注塑模具实物 上面两幅图是模具的实际照片,此时模具处于闭合状态,从外形来看,模具形状都差不多,是一个“方铁疙瘩”。
图 注塑模具实物 图是把模具的动定模部分打开之后的情形,我们发现其内部还是颇为复杂的。 2.2 模具结构3D图解 学好模具设计,头脑里面要有模具内部的三维结构,要能想象其内部结构,要达到这一点,除了强化制图方面的学习之外,多到加工现场看模具结构也是一个非常奏效的方法。见得多了,自然脑海中就有印象了。俗话说的好:“百闻不如一见”,到实际加工现场一看,你就全明白了。如果有师傅在场,帮你打开模具,并一个个零件拆开给你看的话,那真是再好不过,这样印象最深刻。 然而在校学子大多数情况下无法达到这种情况,但可以借助3D软件,把模具拆开,就像真的一样,完全可以洞穿其内部结构。 现在,我们就以一副简单的模具为例,来介绍其内部各零件结构,以增加大家的感官印象,为日后的设计做准备。
图 模具三维结构 现在我们把模具打开,打开后的两瓣模具如图所示。 动模部分 定模部分 图 拆开后的模具
动模部分拆分演示
图 动模部分 上图即是动模部分各个零件的名称标示,为了让朋友们看清,标的箭头就有些乱。这个例子是个简单的模具的动模部分,虽然简单,但是代表了模具的基本结构。像导柱、复位杆、动模仁、上、下顶出板等等这些零件是其它模具都带有的。其它模具都一个样,所不同的是其模仁部分及其内部结构。下面我们就把动模部分的零件一个个拆开,从而能够更清晰地有模具内部结构的印象。
注: 模具的动模部分、定模部分的这种称呼是源自工程中,因为模具是固定在注塑机上的,随着开模动作,注塑机的移动模板将带动模具的一部分沿着分型面打开与模具的另一部分分离。于是称固定在注塑机移动模板上面,并随注塑机移动模板移动的这部分模具,称为动模部分;而固定在注塑机固定模板上的那部分模具称为定模部分。 在我国不同地方对某些模具结构零件的叫法是不一样的。例如:定模板有的地方叫母模、上模、前模、型腔、阴模、凹模、A板等,叫法五花八门,给初学模具设计的朋友阅读模具资料时稍微带来点 首先我们把动模仁拆开,即从动模部分拿出来,如图所示。 图 从上图可以看出,在动模部分镶嵌着一块零件,称为模仁,模仁是用来成型塑件的,模仁分为动模仁、定模仁。对于早期的模具来说,没有模仁部分,产品是直接在模板上面成型的,时至今日,对于某些简单的模具,或者说某些模厂出于成本的考虑,也还有采用这种方法成型。 随着客户对塑胶产品的外观、结构等要求的越来越高,一般情况下,塑胶产品直接在模板上成形的模具越来越少。一个原因就是模板的材质相对而言比较差,这种材质达不到塑胶产品成形的精密要求;但如果模板采用好的材质,这样会增大模具材料的成本,不划算。所以,为了出较好的较精密的成本又恰中的塑胶产品,于是就出来了一个“模仁”的概念。 模仁是塑胶模具的核心部分,它是模具里面最重要的组成部分。塑胶产品的成形部分就在模仁里面,大部分时间的加工也花费在模仁上。模仁加工好后,分别放在动、定模板里面,因此有定模模仁和动模模仁之称,动、定模板通常需要铣一个型腔以供放置模仁。图中箭头所指圆圈部位为模仁。 图 接下来,我们把动模板拆下,如图所示。
图 从图可以看出,动模板是靠螺丝与其它板固定在一起的,弹簧套在回针上面;顶针将从动模板上面的预留孔中穿出直达产品。 再接着,我们把一侧的支撑脚拿下,如图所示。
图 支脚主要作用是为确保塑件的顶出距离,另外也为放置上、下顶出板腾出空间,使成品能顺利脱模。支撑脚上面除了有预留的螺丝过孔外,还有销钉孔。 接下来,我们另一侧的支撑脚拿去,如图所示。 图 在上顶出板上固定有顶针、拉料杆、复位杆等诸多构件,此板与下顶出板以螺丝固定为一体,从而保证成品脱模时顶出的方位正确平衡、稳定。
最后,我们除去上下顶针板、弹簧、顶针、回针等,如图所示。
图 从上图看,垃圾钉位于动模底板与下顶出板之间,从而使两板之间形成适当的间隙,一来可以减少两者的接触面积;二来若有异物侵入时,有排泄杂物的作用,保证顶出板能顺利的运作。 定模部分拆分演示 图 定模部分 前面我们拆分了动模部分,接下来我们把定模部分拆开看看。 首先将定模仁从其中拆出来,如图所示。
图 定模仁是靠螺丝固定在定模板上的;其中浇口套穿过定模板,并穿过定模仁;导套固定在定 模板上,其作用在于和导柱向配合,从而保证模具的定模部分与动模部分在闭合时能迅速确实地正确配合。
继续将定模板拆出来,如图所示。
图 接下来,将浇口套从定模底板上拆出,如图所示。
图 浇口套主要形成模具浇注系统的主流道。是注射机中能够流动的塑料进入模具空腔,必须经过的第一个通道。可以说是起到了一个桥梁的作用,它要与注射机的喷嘴配合。浇口套属于标准件,无需设计,可定购。 再下来,我们把定位环从定模底板上拆出,如图所示。 图 定位环可以使模具容易安装在注塑机上,并使注塑机的喷嘴与浇口套得以对正以顺利完成注射,有时候也因为要防止注塑压力使浇口套后退,而兼任压板的角色。定位环属于标准件,可直接购买,无需设计。
2.3 模具结构2D图解 到目前为止,我们对注塑模具的形状、结构有了一定的认识,脑海中有其内部结构的初步印象。然而,仅凭这还不能够更深入的学习具体设计知识,须知工程交流中还是要由图纸来说话的,我们必须要懂得模具方面的专业图纸,从2D图纸这个层面来认识学习各种模具结构。这是一个转变,我们须经受这个转变,将我们的思想逐步细化,细化到正规的模具图纸上来。只有适应这个变化,才能够进入模具设计的奇妙世界。下面我们通过一副模具CAD图来认识模具内部结构。请仔细看下图,并对照前面所讲的3D结构来想象。 图 1.定位环 2.浇口套 3.定模底板 4.定模板 5.定模模仁 6.动模模仁 7.动模板 8.顶针 9.拉料杆 10.支撑脚 11.上顶出板 12.下顶出板 13.垃圾钉 14.螺丝 15.动模底板 16.导套 17.导柱 18.水嘴 以上即是一副模具图,具体来说,是组立图里面的正视图。通过这个图,我们来表示模具内部的结构,其各部分零件名称可对应此前所讲的3D部分,具体细节此处就无需做过多的解释,今后我们将非常详细的介绍各个部位之功能。 2.4 标准模架 我们仔细观察一下注塑模具,就会发现对于一般的注塑模具来说,许多结构是相同的。譬如都有固定板、顶出板、模脚、导柱、导套等等,每套模具,都包括此类构件。所不同的是每套模具的成型部分(或可说模仁)各不一样。为了尽量缩短制造模具的时间,降低模具的成本,现在许多模具制造商的中心工作是对动、定模仁(有的公司又叫模具的成形部分或者模具的模腔模心部分)加工。其它的作业则能简单就简单化,交付专有的公司来做。依据上述几点,于是就产生了标准模架。 采用标准模架有许多好处,诸如可以有效的提高加工精度、大幅度的节约时间,节省成本、减轻加工师傅的工作量等等。现如今,许多模具公司,尤其是模具行业发达的地区,都采用标准模架来做模具。当然,在有些地方,有些厂,出于各种原因,并未有采用标准模架,其各模板还需要自己加工。
图 标准模架 在许多模具公司的设计室均有模架厂商提供的模架定购册子等相关资料,设计人员在设计模具时可根据产品的具体情况来定购对应的模架。我们在此并不想深入讲解各种模架的尺寸细节,因为这部分内容你大可以到公司后,具体设计时在参照对应厂商的模架资料。但此时出于让大家了解模具结构的目的,对模架大致做一简单介绍, 根据产品的不同结构,塑胶模具一般可分为两种类型:一为二板式模具,简称为二板模 (two-plat);另外一种叫三板式模具,简称为三板模(three-plat)。二板模又可叫做大水口模具,三板模又可叫做细水口模具。如果再细分,三板模又分为细水口模具和简化型细水口模具两种。 因此标准模架对于的就有大水口模架和细水口模架、简化型细水口模架三种大类型。且依据产品和模具的加工容易度,这三种不同的标准模架类型中又变分出不同的样式。我们在此就不一一介绍了。 下面我们以最常见的两板模,即大水口模来介绍一下标准模架,你需要留意的内容包括: 各个零件的中英文名称对照;各个零件的相对位置、数量;各零件在AUTOCAD中的表达;各个零件的作用等等。 插图 二板模标准模架 图 二板模标准模架 由上图我们可看出二板模标准模架由以下几个部分组成: 1、板子部分: 上下固定板、公母模板、上下顶出板、模脚(两个)。有时,公母模侧还会有一块承板。 2、固定螺丝部分: S1--锁定上固定板与母模板,(请看相对应的俯视图),一般4-6个。 S2--锁定下固定板与公模板,它穿过了模脚,与其是间隙配合。一般是4-6个。 它的大小和到模具中心线之间的位置跟S1一致。只有其螺丝的长度不一样。 S7--锁定上下顶出板,分布在顶出板的四个角上。一般是4个。 S8--锁定下固定板与模脚,一般为4-6个。 3、附助零件部分: 导柱与导套--总共4套。为了防止模具在安装时装反,四套导柱导套中靠近基准的一套 向模具中心线向上偏了2mm。不管模具大小,每套模具都一样。(请看图示) 注意这套导柱导套在相对应的图上有OFFSET的字样.另外,当模具上有顶出板 导柱导套时,我们在定购模架回来时要把其给加上.不然后面会比较麻烦! 回位销--总共4个,分布在顶出板四个角上. 4、附助设置部分: 吊环孔--由于模具一般都较重,为了方便模具的安装和搬运,在加工现场都会用到吊车,因此在模具上设计了吊环孔,使吊环有一个可放置的所在.
