中考物理动态电路专题训练

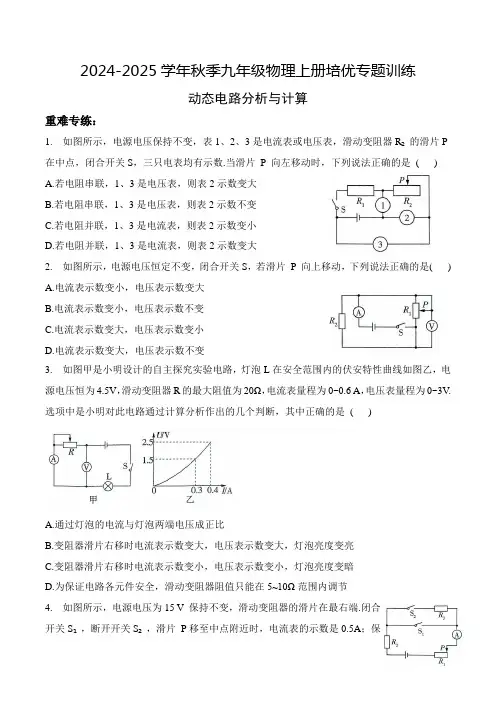

2024-2025学年秋季九年级物理上册培优专题训练动态电路分析与计算重难专练：1.如图所示，电源电压保持不变，表1、2、3是电流表或电压表，滑动变阻器R₂的滑片P 在中点，闭合开关S，三只电表均有示数.当滑片P 向左移动时，下列说法正确的是( )A.若电阻串联，1、3是电压表，则表2示数变大B.若电阻串联，1、3是电压表，则表2示数不变C.若电阻并联，1、3是电流表，则表2示数变小D.若电阻并联，1、3是电流表，则表2示数变大2.如图所示，电源电压恒定不变，闭合开关S，若滑片P 向上移动，下列说法正确的是( )A.电流表示数变小，电压表示数变大B.电流表示数变小，电压表示数不变C.电流表示数变大，电压表示数变小D.电流表示数变大，电压表示数不变3.如图甲是小明设计的自主探究实验电路，灯泡L在安全范围内的伏安特性曲线如图乙，电源电压恒为4.5V，滑动变阻器R的最大阻值为20Ω，电流表量程为0~0.6 A，电压表量程为0~3V.选项中是小明对此电路通过计算分析作出的几个判断，其中正确的是( )A.通过灯泡的电流与灯泡两端电压成正比B.变阻器滑片右移时电流表示数变大，电压表示数变大，灯泡亮度变亮C.变阻器滑片右移时电流表示数变小，电压表示数变小，灯泡亮度变暗D.为保证电路各元件安全，滑动变阻器阻值只能在5~10Ω范围内调节4.如图所示，电源电压为15 V 保持不变，滑动变阻器的滑片在最右端.闭合开关S₁，断开开关S₂，滑片P移至中点附近时，电流表的示数是0.5A；保持滑片P不动，闭合开关S₂，断开开关S₁时，电流表的示数是0.2A，则电阻R₃的阻值是( )A.20ΩB.30 ΩC.45ΩD.50 Ω5.在如图所示的电路中，电源电压保持不变，R为定值电阻.闭合开关S后，将滑动变阻器的滑片P从最右端移到中间某个位置，电压表和电流表的示数分别变化了△U 和△I.选项中分析正确的是( )A.△V,变大变小不变先变小后变大6.如图所示，小明制作了一个利用电压表测物体重力的测重计，它能通过电压表表盘示数算出所放物体重力的大小.电源电压为3 V，定值电阻. 为一竖直固定光滑金属棒，总长5cm，阻值为20 Ω，其阻值与对应棒长成正比.整个实验过程弹簧均在弹性限度内，弹簧受到1 N的拉力时，伸长量为0.5cm.当秤盘内不放任何重物时，滑片P恰好处于a点.闭合开关，当秤盘内所放钩码个数增多时，电压表示数将(选填“增大”“减小”或“不变”)；当秤盘内放入4 N的重物时，电压表的示数为V，该测重计的量程为N.7.空气质量指数是环境监测的重要指标，表中的空气质量等级是按照空气质量指数A划分的.某地为提高人民生活质量，每天都使用空气质量检测仪对空气质量进行检测，如图是其工作原理电路图.图中电压表显示空气质量指数，已知电源电压U=18 V,电压表量程为0~15 V,定值电阻R₀的阻值为100 Ω，气敏电阻阻值R与A的关系为空气质量指数A 0~50 51~100 101~150 151~200 201 ~300 >300 空气质量等级优良轻度污染中度污染重度污染严重污染(1)通过计算，判断电压表示数为12 V 时对应的空气质量等级；(2)更换定值电阻R₀可改变检测仪的测量范围，若要使电压表满偏时对应的空气质量指数A=500，则更换后的定值电阻R₀应为多大?。

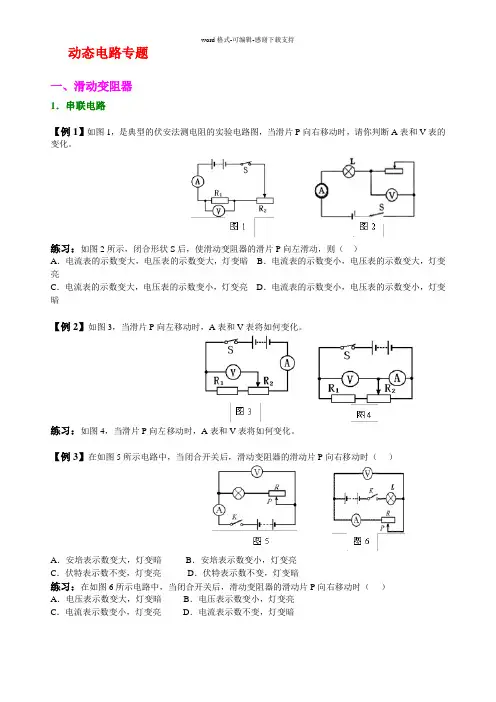

动态电路专题一、滑动变阻器1．串联电路【例1】如图1，是典型的伏安法测电阻的实验电路图，当滑片P向右移动时，请你判断A表和V表的变化。

练习：如图2所示，闭合形状S后，使滑动变阻器的滑片P向左滑动，则（）A．电流表的示数变大，电压表的示数变大，灯变暗B．电流表的示数变小，电压表的示数变大，灯变亮C．电流表的示数变大，电压表的示数变小，灯变亮D．电流表的示数变小，电压表的示数变小，灯变暗【例2】如图3，当滑片P向左移动时，A表和V表将如何变化。

练习：如图4，当滑片P向左移动时，A表和V表将如何变化。

【例3】在如图5所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（）A．安培表示数变大，灯变暗B．安培表示数变小，灯变亮C．伏特表示数不变，灯变亮D．伏特表示数不变，灯变暗练习：在如图6所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（）A．电压表示数变大，灯变暗B．电压表示数变小，灯变亮C．电流表示数变小，灯变亮D．电流表示数不变，灯变暗2．并联电路【例4】如图7，当滑片P向右移动时，A1表、A2表和V表将如何变化？练习：如图8，当滑片P向右移动时，A1表、A2表和V表将如何变化？二、开关的断开或闭合1．串联电路【例5】在如图9所示的电路中，将开关K闭合，则安培表的示数将______，伏特表的示数将________(均填“变大”、“变小”或“不变”)。

练习：在如图10所示的电路中，当开关K断开时，电阻R1与R2是_______联的。

开关K闭合时，电压表的示数将________（选填“变小”、“不变”或“变大”）。

2．并联电路【例6】在图11中，灯泡L1和灯泡L2是______联连接的。

当开关K断开时，电压表的示数将________；电流表的示数将__________(选填“增大”、“不变”或“减小”)。

练习：在图12所示的电路中，R1的阻值为10Ω，只闭合开关S1时电流表的示数为0.3A，再闭合开关S2后，电流表的示数为0.45A，则R2的阻值为Ω。

中考物理《动态电路》专题训练（附带答案）类型一变阻器型动态电路1.如图所示的电路中，电源电压不变，闭合开关S，当滑动变阻器的滑片向右滑动时，灯泡L1和L2的亮度的变化是（）A．L1、L2都变亮B．L1、L2都变暗C．L1变亮，L2变暗D．L1变亮，L2的亮度不变2.在如图所示的电路中，电源电压保持不变，闭合电键S，当滑动变阻器的滑片向右移动时，电表示数保持不变的是（）A．A1和V B．A和V C．只有V D．只有A13.如图所示的电路中，电源两端电压保持不变，R1为定值电阻。

开关S闭合后，在滑动变阻器R2的滑片P 向右移动的过程中，下列说法正确的是（）A．电压表V1的示数变大B．电流表A的示数变大C．电压表V2的示数变大D．电路消耗的总功率变大4.如图所示电路中电源电压不变，灯L标有“2.5V 1.25W”字样（假设灯丝电阻不变），电流表量程为“0～0.6A”，电压表量程为“0～3V”，滑动变阻器规格为“10Ω 1A”。

闭合开关S，移动变阻器的滑片，当灯泡正常发光时电压表的示数为2V。

在不损坏电路元件的情况下，下列说法中正确的是（）A．电源电压为4.5VB．该电路的最大功率是2.7WC．当电流表示数为0.4A时，滑动变阻器消耗的电功率为1WD．滑动变阻器允许连入电路的阻值范围为4～10Ω5.如图1所示电路，电源电压保持不变。

闭合开关S，当滑动变阻器的滑片P从a端滑到b端的过程中，R1、R2的U﹣I关系图象如图2所示，则下列判断正确的是（）A．图线甲是电阻R1的“U﹣I”关系图象B．滑动变阻器R2的最大阻值为49ΩC．电阻R1的最大功率为14.4WD．同一时刻，电阻R1的功率始终大于R2的功率6.如图，电源电压不变，滑动变阻器滑片P从最左端滑到最右端，电压表示数变化了4V，定值电阻R的电功率变化范围为1.6﹣3.6W，则滑片P在最左端时的电流与在最右端时的电流之比为，滑动变阻器的最大阻值为Ω。

7.如图所示，将规格相同的小灯泡按照甲、乙两种连接方式接入电压均为U且保持不变的电路中，通过分别调节滑动变阻器R1和R2使所有灯泡均正常发光。

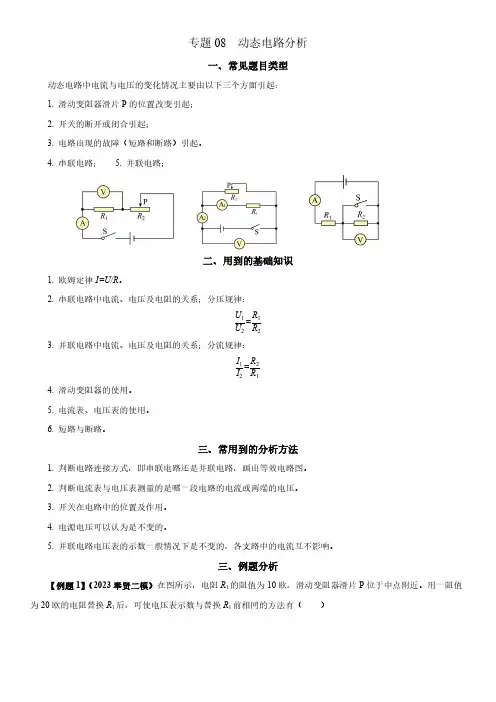

专题08动态电路分析一、常见题目类型动态电路中电流与电压的变化情况主要由以下三个方面引起：1.滑动变阻器滑片P 的位置改变引起；2.开关的断开或闭合引起；3.电路出现的故障（短路和断路）引起。

4.串联电路；5.并联电路；二、用到的基础知识1.欧姆定律I=U/R 。

2.串联电路中电流、电压及电阻的关系；分压规律：U 1U 2=R 1R 23.并联电路中电流、电压及电阻的关系；分流规律：I 1I 2=R 2R 14.滑动变阻器的使用。

5.电流表、电压表的使用。

6.短路与断路。

三、常用到的分析方法1.判断电路连接方式，即串联电路还是并联电路，画出等效电路图。

2.判断电流表与电压表测量的是哪一段电路的电流或两端的电压。

3.开关在电路中的位置及作用。

4.电源电压可以认为是不变的。

5.并联电路电压表的示数一般情况下是不变的，各支路中的电流互不影响。

三、例题分析【例题1】（2023奉贤二模）在图所示，电阻R 1的阻值为10欧，滑动变阻器滑片P 位于中点附近。

用一阻值为20欧的电阻替换R 1后，可使电压表示数与替换R 1前相同的方法有（）①电源电压不变，向左移动滑片P②电源电压不变，向右移动滑片P③减小电源电压，不移动滑片P④增大电源电压，向左移动滑片PA．①③B．①②C．②③D．②④【例题2】（2022奉贤二模）如图所示，电源电压保持不变，电阻R1的阻值为10欧。

开关S闭合后，用一个阻值为20欧的电阻替换电阻R1，可能使两电流表A1、A2示数的比值与替换R1前相等的方法是（）A．电源电压不变，不移动滑片P B．电源电压不变，向左移动滑片PC．增大电源电压，不移动滑片P D．增大电源电压，向右移动滑片P【例题3】（2023嘉定二模）在图所示的电路中，电源电压保持不变。

将电流表A1和A2正确接入电路中，闭合开关S，电路正常工作。

移动滑动变阻器R2的滑片P，电压表V与电流表A1示数的乘积不变，电压表V与电流表A2示数的乘积变大，则（）A．电流表A1可能测量通过R1的电流B．电流表A2一定测量通过R2的电流C．电流表A2可能测量通过R1和R2的电流D．滑动变阻器R2的滑片P一定向右移动【例题4】（2023普陀一模）在图所示的电路中，定值电阻R1、R2的大小关系为R1>R2，闭合开关S，电压表V1和V2示数的比值为k1，若用定值电阻R0（R0＜R2）替换R1、R2中的一个，闭合开关S，电压表V1和V2示数的比值为k2。

2023年中考物理重难点复习：动态电路分析（精练）
1．如图所示的电路中，电源电压保持不变，闭合开关S，滑动变阻器的滑片P向右移动的过程
）
中，下列说法正确的是（
A．电压表的示数变大
B．电流表A1和电流表A2的示数均减小
C．电流表A1的示数与电流表A2的示数之差减小
D．电压表V的示数与电流表A1的示数比值不变
2．如图所示的电路中，电源两端电压保持不变。

闭合开关S，将滑动变阻器的滑片向右滑动，
）
则下列说法中正确的是（
A．滑动变阻器接入电路中的电阻变小
B．总电阻变小
C．电流表的示数变小
D．电压表的示数变大
3．如图所示，电源电压恒定不变，R1、R2为定值电阻，闭合开关S1、S2后，电路正常，电压表、
）
电流表均有示数.若断开S2，不变的是（
A．电压表示数
B．电流表示数
C．电压表示数与电流表示数的比值
D．电压表示数与电流表示数的乘积
第1页（共24页）。

中考物理复习《动态电路》专项训练题及答案学校:___________班级：___________姓名：___________考号：___________动态电路分析1．如图所示，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P由中点向左端滑动过程中，下列说法中正确的是( )A．电流表A1的示数变大B．电流表A2的示数不变C．电压表V的示数变大D．电压表V示数和电流表A2示数的比值变大2．如图所示，电源电压和灯泡L的电阻不变，闭合开关S后，将滑片P向左移动时（）A．电压表示数变大，电流表示数变大B．电压表示数变小，电流表示数变大C．电压表示数变大，灯泡变亮D．电压表示数变小，灯泡变暗3．如图所示的电路中，电源电压恒定，R1为定值电阻，R2为滑动变阻器，闭合开关S后，滑动变阻器滑片P从一端向另一端滑动过程中，以下说法错误的是（）A．若滑动变阻器滑片P自b向a移动，电压表V1的示数与电压表V2的示数比值变大B．若滑动变阻器滑片P自a向b移动，电流表A的示数变小，电压表的V2的示数与电流表A的示数之比变大C．不管滑片P怎么移动，电压V1的示数变化量ΔU与电流表A的示数变化量ΔI的比值不变D．若滑动变阻器滑片P自a向b移动，电压V2的示数变化量ΔU2与电流表A的示数变化量ΔI的比值变大4．如图甲是非接触式红外线测温枪，图乙是它的工作原理图。

R0是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图象如图丙。

对该电路分析正确的是（）A．体温越高，R的阻值越大B．体温越高，电压表示数越大C．体温越低，电路中电流越大D．体温越低，电路总功率越大5．如图是小明设计的煤气检测电路如图所示，电源电压不变，R为定值电阻，Q为气敏元件，其阻值随煤气浓度的升高而增大，闭合开关S，当煤气浓度升高时，下列判断不正确的是（）A．电流表示数变小B．输出信号电压U ab变大C．R的电阻变大D．电路的总功率变小6．为了防止甲醛超标的危害，如图甲所示是我校创新小组的同学们设计的甲醛监测设备的原理图。

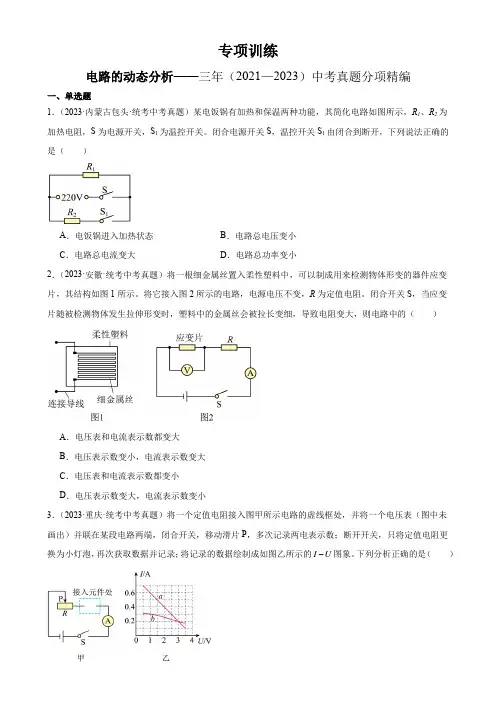

专项训练电路的动态分析——三年（2021—2023）中考真题分项精编一、单选题1．（2023·内蒙古包头·统考中考真题）某电饭锅有加热和保温两种功能，其简化电路如图所示，R1、R2为加热电阻，S为电源开关，S1为温控开关。

闭合电源开关S，温控开关S1由闭合到断开，下列说法正确的是（）A．电饭锅进入加热状态B．电路总电压变小C．电路总电流变大D．电路总功率变小2．（2023·安徽·统考中考真题）将一根细金属丝置入柔性塑料中，可以制成用来检测物体形变的器件应变片，其结构如图1所示。

将它接入图2所示的电路，电源电压不变，R为定值电阻。

闭合开关S，当应变片随被检测物体发生拉伸形变时，塑料中的金属丝会被拉长变细，导致电阻变大，则电路中的（）A．电压表和电流表示数都变大B．电压表示数变小，电流表示数变大C．电压表和电流表示数都变小D．电压表示数变大，电流表示数变小3．（2023·重庆·统考中考真题）将一个定值电阻接入图甲所示电路的虚线框处，并将一个电压表（图中未画出）并联在某段电路两端，闭合开关，移动滑片P，多次记录两电表示数；断开开关，只将定值电阻更图象。

下列分析正确的是（）换为小灯泡，再次获取数据并记录；将记录的数据绘制成如图乙所示的I UA ．电源电压为3.5VB ．图象b 是用接入定值电阻时记录的数据绘制得到的C ．定值电阻和灯泡两端的电压各为3.5V 时，灯泡的电阻较大D ．接入小灯泡后，将滑片P 向右移动时，电压表的示数将变大 4．（2023·重庆·统考中考真题）如图甲所示的电路，电源电压恒定。

闭合开关S ，移动滑片P ，电压表示数随电流表示数变化的图像如图乙所示。

以下分析正确的是（ ）A ．电源电压为10VB ．0R 最大功率为1WC ．滑片P 向左移动过程中，0R 两端电压逐渐变小D ．滑片P 向右移动过程中，电压表与电流表的比值变大5．（2022·甘肃兰州·统考中考真题）如图所示，1R 为定值电阻，2R 为滑动变阻器，电源电压保持不变。

专题07动态电路分析一、选择题1．如图所示电路，电源电压不变，闭合开关，滑动变阻器的滑片P自左向右滑动过程中，下列说法正确的是（）A．滑动变阻器接入电路的电阻变小B．电流表的示数变小C．灯泡的亮度变亮D．灯泡的实际功率不变2．如图所示电路，电源两端电压保持不变。

当开关S闭合时，若将滑动变阻器的滑片P向右滑动，下列说法正确的是（）AB．电压表的示数变小，电流表示数变小C．电压表的示数变大，电流表示数变小D．电压表的示数变小，电流表示数变大3．某电子秤的简化电路如图所示，R0是定值电阻，R x是压敏电阻，其阻值随着压力增大而减小，电源电压恒定不变，闭合开关S，当R x上方压力增大时，对电路中变化的量描述正确的是（）A．电压表的示数变大B．通过R x的电流变小C．电阻R x的阻值变大D．电路的总功率变小4．在如图所示的电路中，电源电压和灯泡电阻都保持不变。

闭合开关当滑动变阻器的滑片P由中点向右移动时，下列判断正确的是（）A．电流表和电压表的示数都减小B．电路总功率变大C．灯泡功率变小D．变阻器功率变小5．如图所示是一种温度测试仪的电路，R1为定值电阻，R2为热敏电阻（阻值随温度升高而减小）。

电源两端的电压不变，闭合开关S，当所测物体温度升高时，下列判断正确的是（）A．电流表示数变大B．电压表示数变小C．电压表示数与电流表示数的比值变大D．电路消耗的总功率变小6．如图所示的电路，电源电压恒定，闭合开关S，在保证各元件安全条件下，滑动变阻器的滑片P 从最右端向左移动的过程中，下列分析正确的是（）A．电压表V示数变小，灯光亮度变亮B．电流表A1示数变大，电流表A2示数不变C．电压表V示数与电流表A2示数的比值变小D．电流表A1示数与电流表A2示数的差值不变7．如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向右移动，在此过程中()A ．电流表A 示数变大，电压表V 2示数变小B ．电流表A 示数变大，电压表V 1示数变小C ．电压表V 1示数变小，电压表V 2示数变大D ．电压表V 1示数不变，电压表V 2示数变小8．电路如图，闭合开关后，将滑动变阻器的滑片向左移动过程中，下列说法正确的是（电源电压保持不变）（ ）A ．电灯变暗B ．电压表V 1的示数变大C ．电路总功率变大D ．电压表V 2的示数不变9．如图所示，电源两端的电压保持不变，0R 是定值电阻，R 是滑动变阻器。

中考物理总复习《动态电路分析》专项测试题(附带答案)学校:___________班级：___________姓名：___________考号：___________类型1滑动变阻器滑片移动引起的动态电路分析1.如图所示电路中，电源电压不变，R为滑动变阻器，L为小灯泡(假设灯丝电阻不变)．闭合开关S，滑动变阻器的滑片P从b端向a端滑动的过程中()第1题图A. 电流表示数减小，小灯泡变暗B. 电压表示数增大，小灯泡变亮C. 电压表示数与电流表示数的比值减小，小灯泡变亮D. 电压表示数与电流表示数的比值不变，小灯泡变亮2.在如图所示的电路中，电源的电压保持不变，R1为定值电阻．开关S闭合后，将滑动变阻器R2的滑动触头向右移动时，下列说法正确的是()第2题图A. 电压表的示数减小B. 电流表的示数减小C. 电流表的示数减小D. 滑动变阻器R2消耗的电功率变大3.如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动时，下列判断正确的是()第3题图A. 电流表示数变小，电压表示数变小B. 电流表示数变大，电压表示数变小C. 电流表示数变大，小灯泡亮度变亮D. 电流表示数变大，小灯泡亮度变暗4.如图所示，电源电压恒定不变，闭合开关S，当滑片P从变阻器的a点向b点移动的过程中，下列关于电流表和电压表示数变化的说法正确的是()第4题图A. 电流表示数变小，电压表示数变大B. 电流表示数变小，电压表示数不变C. 电流表示数变大，电压表示数变小D. 电流表示数变大，电压表示数不变5.在如图所示的电路中，电源电压保持不变．当闭合开关S，滑动变阻器R2的滑片P向右移动时，下列说法中正确的是()第5题图A. 电流表示数减小，电压表示数增大B. 电流表示数减小，电压表示数不变C. 电路总电阻减小，电路总功率增大D. 电流表示数不变，电压表示数不变6.某创客小组自制肺活量比较装置，人吸气时，相当于向内吹气，气球胀大，隔板向上运动，下列说法正确的是()第6题图A. 总电阻变大B. 示数变大C. 示数变大D. 电路总功率变小7.如图所示的电路中，电源电压不变，R1、R2是定值电阻，闭合开关S，将滑动变阻器的滑片P从最左端向右移动的过程(保证各元件安全)，下列分析正确的是()A. 电流表示数变大，电流表示数不变B. 电流表示数变小，电压表示数不变C. 电压表示数与电流表示数的乘积不变D. 电压表示数与电流表示数的比值变小第7题图8.如图所示，电源电压保持不变，闭合开关后，当滑动变阻器的滑片P向右移动时，下列说法正确的是()第8题图A. 电流表示数变小，电压表示数变小B. 电流表示数变大，电压表示数变大C. 电流表示数与电流表示数的比值不变D. 电压表示数与电流表示数的比值不变9. (多选)在如图所示的电路中，电源电压恒定不变，闭合开关S，保证电路安全前提下，将滑动变阻器的滑片P向左滑动，下列说法正确的是()第9题图A. 电流表示数将变大，电压表的示数将变大、电压表的示数将变大B. 灯L的实际功率将变大C. 电压表和电压表的差值将变大D. 电压表和电流表示数的比值将变小10.如图所示的电路中，电源电压不变，R为滑动变阻器，闭合开关S后，在滑片P向右移动的过程中，灯泡的亮度________(选填“变亮”“变暗”或“不变”)，电压表的示数________，电流表的示数________．(后两空均选填“变大”“变小”或“不变”)第10题图11.如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片P从最上端向下移动的过程中，电压表与示数的差值________，电压表的示数与电流表示数的比值________，电压表的示数与电流表示数的乘积________．(均选填“变大”“变小”或“不变”)第11题图类型2敏感电阻引起的动态电路分析12.气敏电阻R的阻值随气体浓度的增大而减小．如图所示，闭合开关，当气体浓度增大时，下列说法正确的是()第12题图A. 电流表的示数减小B. 电压表的示数增大C. 电路消耗的电功率减小D. 电路消耗的电功率增大13. (多选)抗疫胜利后，重新开放的湖南省博物馆需要限制每天入馆的人数．甲图是小伟帮博物馆设计的一个检测入馆人数的电路，电源电压不变，力敏电阻的阻值随压力大小的变化情况如乙图所示，当电压表的示数变小时，计数器自动计数一次．闭合开关，当力敏电阻上的压力变大时，下列说法正确的是()第13题图A．力敏电阻的阻值变小B．电路中的电流变小C．电压表的示数变小D．电路中的总功率变小，计数器自动计数一次类型3多开关开闭引起的动态电路分析14.如图所示，电源电压恒定，闭合S1，小灯泡发光，再闭合S2时，观察到的现象是()A. 电压表示数增大B. 电流表示数变小C. 小灯泡变亮D. 小灯泡亮度不变第14题图15.如图所示，电源电压保持不变，已知R1＝R2，闭合开关S1，将开关S2掷到2时，小灯泡恰好正常发光；断开开关S1，将开关S2由2掷到1时，下列说法正确的是()第15题图A. 电流表示数变大，电压表示数变小B. 电流表示数变大，电压表示数变大C. 电流表示数变小，小灯泡正常发光D. 电压表示数变大，小灯泡亮度变暗16. (多选)小光连接了如图所示的电路，开关S1闭合，下列说法正确的是()第16题图A. 闭合S2、S3后，电流表、的示数之和大于干路电流B. 闭合S2、S3后再断开S2、电压表示数不变C. 闭合S2、S3后再断开S1，电流表示数变大D. 开关S2、S3均断开，电路所消耗的总功率最小类型4多开关开闭和滑动变阻器滑片移动引起的动态电路分析17. (多选)如图所示，电源电压保持不变，当闭合开关S后，下列说法中正确的是()第17题图A. 滑片P向右移动时，电压表示数变大、电流表示数变小B. 再闭合S1，滑片P向右移动时，电流表与示数的差值变小C. 再闭合S1，滑片P向右移动时，电压表示数与电流表示数的比值不变D. 再闭合S1，滑片P向右移动时，电压表示数与电流表示数的乘积变小18. (多选)如图所示，电源电压不变，下列说法正确的是()第18题图A. 只闭合S1, 将滑片P向左移动，电流表示数变小，电压表示数变大B. 只闭合S1, 将滑片P向左移动，电压表示数的变化量与电流表示数的变化量之比变小C. 闭合S1、S2，断开S3，将滑片P向左移动，R1消耗的功率增大D. 开关都闭合，将滑片P向左移动，电压表示数为0，灯泡L消耗的功率不变19. (2021大连中山区三模)在如图所示电路中，电源电压不变．当开关S2由闭合到断开时，电流表的示数将________；向右移动滑动变阻器的滑片P，电压表与电流表示数的比值将________(均选填“变大”“不变”或“变小”)．第19题图参考答案1.C2.B3.C4.B5.D6.C7.A8.C9.BCD10.不变不变变小11.变小变小变大12. D13. AC14. D15. D16. AD 17. BCD18. CD 19.不变变大。

初三物理电学：动态电路练习题（滑变，开关，热敏电阻等）解题要点1，滑动变阻器导致的变化：先分析电阻，再分析干路电流电压。

后间接分析滑变上的电压。

2，开关导致的变化：往往出现在并联中，抓住并联电压特点结题。

3，实际应用：合乎正常思维，即表的示数要和待测数值正比例变化。

一．选择题（共19小题）1．如图所示电路，电源电压保持不变，其中R0、R1为定值电阻，闭合开关，当把滑动变阻器的滑片从右端调到左端过程中，下列说法中正确的是（）A．电流表A示数变小B．电压表V1示数变小C．电压表V2示数变小D．R0两端的电压变小2．如图所示，电源电压保持不变时，当滑动变阻器滑片P向右滑动过程中（）A．电压表V示数变小B．电流表A1示数变大C．电流表A2示数不变D．电流表A2示数变小3．如图所示，电源电压保持不变，闭合开关S，滑动变阻器滑片P向右滑动过程中（）A．电压表V示数变小B．电流表A1示数变大C．电流表A2示数不变D．电流表A2示数变小4．如图所示电路，电源两端电压保持不变。

闭合开关S，当滑动变阻器的滑片P向右滑动时，下列判断正确的是A．电压表V1示数变小，电压表V2示数变大，电流表示数变小B．电压表V1示数变小，电压表V2示数变小，电流表示数变小C．电压表V1示数变大，电压表V2示数变小，电流表示数变小D．电压表V1示数变大，电压表V2示数变大，电流表示数变大5．如图所示电路，电源电压保持不变。

闭合开关S，当滑动变阻器的滑片P向右滑动时，下列判断正确的是（）A．电压表V1示数变小，电压表V2示数变大，电流表示数变小B．电压表V1示数变大，电压表V2示数变小，电流表示数变小C．电压表V1示数变小，电压表V2示数变小，电流表示数变小D．电压表V1示数变大，电压表V2示数变大，电流表示数变大6．如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑片向右移动时（）A．电流表示数变大，电压表与电流表示数之比变大B．电压表示数变小，电压表与电流表示数之比变大C．电流表示数变大，电压表与电流表示数之比不变D．电流表示数变小，电压表与电流表示数之比不变7．如图所示，电源两端的电压保持不变，灯丝电阻不变，将滑动变阻器的滑片P置于中点，闭合开关S后，各电表的示数和灯泡的发光情况均正常，现将滑动变阻器的滑片P由中点向右滑动，则（）A．电流表A2示数变大B．电流表A1示数变小C．灯泡L变亮D．电压表V示数变大8．如图所示，闭合开关S，将滑动变阻器的滑片P向右移动的过程中，下列判断正确的是（）A．灯泡发光变亮B．电压表示数变小C．电流表示数变大D．灯泡发光变暗9．如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片P从b端向a端移动过程中，下列判断正确的是（）A．灯泡L变亮，电压表示数变大，电流表示数变小B．灯泡L变亮，电压表示数变小，电流表示数变大C．灯泡L变暗，电压表示数不变，电流表示数变大D．灯泡L变暗，电压表示数变大，电流表示数变小10．在如图所示的电路中，电源电压保持不变。

中考物理必考考点专练——电路动态问题（含答案）专题电路的动态问题训练题1.如图所示的电路中，电源两端的电压保持不变，R2为定值电阻．闭合开关 S，在滑动变阻器的滑片P向右滑动的过程中，关于电压表和电流表的示数变化，下列四个选项中，判断正确的是（）A．电压表、电流表示数均变大B．电压表、电流表示数均变小C．电压表示数变大，电流表示数变小D．电压表示数变小，电流表示数变大答案：C．2.如图所示电路中，电源电压保持不变，当变阻器滑片P向右移动时，电表示数变大的是（）答案：D．解析：首先判定电路的连接方式，分析电表的作用；根据电阻的变化判定电表的变化．A．该电路为并联电路，电流表测量R0的电流，滑动变阻器在另一条支路中，滑动变阻器滑片移动时对另一条支路无影响，电流表示数不变，故A错误；B．该电路为并联电路，电流表测量干路中的电流，滑动变阻器滑片向右移动，电阻变大，由欧姆定律可知通过变阻器的电流减小，通过另一条支路电流不变，故干路中的电流变小，故B错误；C．该电路为串联电路，电压表测量R0的电压，滑动变阻器滑片向右移动，电阻变大，电流减小，根据U=IR可知，电压表示数变小，故C错误；D．该电路为串联电路，电压表测量滑动变阻器的电压，滑动变阻器滑片向右移动，电阻变大，电流减小，根据U=IR可知，R0的电压变小，根据串联电路的电压规律可知，滑动变阻器两端电压变大，故D 正确．3.在如图所示的电路中，电源电压保持不变，闭合电键S，向右移动滑动变阻器滑片P的过程中（）A．电流表A示数变大B．电压表V2示数变小C．电压表V1示数与电压表V2示数的差值变大D．电压表V1示数与电流表A示数的比值变大答案：D．4.如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片P向左移动，总电阻，电压表示数．（两空都选择“变大”、“变小”或“不变”）5.如图，是典型的伏安法测电阻的实验电路图，当滑片P向右移动时，请你判断A表和V表的变化。

专题13 电路故障和动态电路分析压轴培优专题训练（原卷版）1．如图所示的电路，电源电压不变，当开关S1，S2闭合时，电路正常工作。

若突然出现电流表示数增大，电压表示数减小（但不为零）的情况，如果电路的故障只是由R1或R2造成的，则下列判断正确的是（）A．R1短路B．R1断路C．R2短路D．R2断路2．如图所示的电路中，电源电压保持不变。

闭合开关，电路正常工作。

过了一会儿，灯L 熄灭，两只电表示数都变小，若电路中只有一处故障，且只发生在L和R上，当把L和R位置互换后再闭合开关，则下列判断中正确的是（）A．两只电表的指针都发生偏转B．两只电表的指针都不发生偏转C．只有一个电表指针发生偏转D．可能只有一个电表指针发生偏转，也可能两个电表指针都发生偏转3．在图所示的电路中，电源电压保持不变，电阻R2＝2R1。

闭合开关S，电压表的示数为U0，电路正常工作。

一段时间后，电压表的示数变为零。

已知电路中仅有一处故障，且只发生在电阻R1或R2上。

现提供一个完好的电阻R3（R3＝R2）来替换图示电路中的一个电阻，从而判断故障，请写出电阻R3替换的对象、闭合开关S后电压表的示数及对应的故障。

4．在如图所示电路中，电源电压为U且保持不变。

闭合开关S，电路正常工作。

一段时间后，灯突然熄灭。

若电路中只有一处故障，且只发生在灯L或电阻R处。

①为确定故障，小汇在ab或bc间并联接入电压表，闭合开关后，观察电压表示数确定故障。

若电压表并联接入两点间，闭合开关后，电压表示数为，可判断R断路或L短路。

②为进一步确定故障，小汇在bd两点间并联接入电压表，观察闭合开关前后，电压表示数来确定故障。

请写出闭合开关前后，电压表的示数及对应的故障。

5．在图所示的电路中，电源电压不变，灯L3的阻值为10欧。

当闭合电键K后，电流表的示数1安，电压表的示数为2伏，过一段时间后，电压表的示数变为6伏。

若不考虑温度对灯的电阻的影响，则造成电压表的示数变化的原因，此时，电流表的示数将变为。

动态电路1．如图所示的电路中，电源电压保持不变，电键S1闭合、S2断开时，当滑动变阻器的滑片P向右移动，电压表的示数与电流表的示数的比值将_______；若将电键S2也闭合，电压表的示数将_______。

（选填“变小”、“不变”或“变大”）2．在如图所示的电路中，电源电压保持不变。

闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A的示数将_______，电压表V的示数将_______。

（选填“变大”、“不变”或“变小”）3．如图电路中，电源电压保持不变。

闭合电键S，当滑动变阻器的滑片P 向右移动时，电流表A的示数将_______，电压表V1和V2的示数差值与A示数的比值将_______。

（选填“变大”、“不变”或“变小”）4．如图所示，闭合电键S后，当滑动变阻器的滑片P向右移动时，电压表V的示数将_______。

电流表A。

与电流表A1示数的差值跟电压表V示数的比值_______。

（选填“变小”、“不变”或“变大”）5．在如图所示的电路中，电源电压保持不变。

闭合电键S，当滑动变阻器的滑片P向右移动时，电压表V的示数将_______，电流表A1与电流表A示数的比值将_______（选填“变小”、“不变”或“变大”）6．在如图所示电路中，电源电压不变，闭合电键S，当滑动变阻器的滑片P 向右移动时，电流表A的示数将_______，电压表V的示数将_______。

（选填“变小”、“不变”或“变大”）。

7．在如图所示的电路中，电源电压保持不变，当电键S由断开到闭合时，电压表V的示数将_______，电流表A与电流表A1示数的差值将_______。

（选填“变小”、“不变”或“变大”）8．在如图所示的电路中，电源电压保持不变，当电键S由断开到闭合时，电压表V2的示数将_______，电压表V1与电流表A示数的比值将_______。

（选填“变小”、“不变”或“变大”）9．在如图所示的电路中，电源电压保持不变，当电键S由断开到闭合时，电流表的示数将_______，电压表的示数将_______，电压表与电流表示数的比值将_______。
