卧式搅拌机是如何构造的

卧式混合机的混合原理及优缺点引言卧式混合机是一种广泛用于医药、化工、食品、农药等领域中的混合设备，主要用于粉末和颗粒状物料的混合。

混合机作为一种工业生产设备，在生产中具有重要的作用。

本文将主要介绍卧式混合机的混合原理及优缺点。

混合原理卧式混合机是一种通过不同的运动方式，使物料在密闭的容器内进行不规则的交错运动，达到混合的目的。

其中，卧式混合机的基本原理是利用两台或两台以上的不同转速的混合装置，共同将物料进行机械混合，使物料达到均匀混合的状态。

它主要是通过下列混合过程实现：对流混合对流混合主要是靠机械混合的作用来完成的。

卧式混合机内设有两个或以上带有导流板的混合装置，一个的混合装置转速快，一个转速慢，高速混合装置沿容器壁开展旋转运动；低速滚筒沿容器的螺旋线运动，使物料产生对流运动，从而达到均匀混合的效果。

剪切混合剪切混和是通过内部的两个或以上混合装置，利用其转速差异产生的剪切力将物料混合。

该方法适用于粘性物料间的混合，以各种高粘度物料和浆料的混合为最佳。

投掷混合投掷混合是通过混合装置的介入和旋转，将物料进行投掷、扔掷运动，以达到混合的目的。

该方法适用于含有大量固体颗粒、大颗粒的物料，如颗粒剂、小块状物料等。

优缺点优点1.卧式混合机具有均匀混合的能力，且混合效果好，混合质量高，能够减少加工过程的加工时间和成本。

2.混合机内没有死角，物料在机器内部混合均匀，对于一些需要尽量避免氧化的物料混合非常适合。

3.卧式混合机的外壳采用不锈钢材料，具有耐腐蚀、易清洁等特点，内部采用平板或翼型搅拌器，有机械密封和气动密封两种形式，更加符合 GMP 标准。

缺点1.卧式混合机不适宜混合具有大比重和低比重的物料，因为比重相差太大的两种物料混合在一起后，会使得比重大的物料团块较快沉淀到底部，从而影响混合的效果。

2.混合机的混合效果还会受到物料性质、物料比例、装药量、转速、混合容器等多种因素的影响。

因此，需要在实际操作中不断进行优化和调整，以达到较好的混合效果。

卧式搅拌机的电路接线方法卧式搅拌机的电路接线方法：卧式搅拌机是一种常用的厨房电器，它通过电动机带动刀片旋转，从而将食材搅拌均匀。

搅拌机的电路接线方法关键是保证电动机能够正常工作，并且具备安全性。

首先，我们需要了解搅拌机主要的电路组成部分。

一般来说，搅拌机主要由电动机、驱动电路、搅拌杯、按键等部分组成。

其中，电动机是搅拌机的核心部件，通过电源输入电压，产生旋转力，驱动搅拌杯内的刀片进行搅拌。

驱动电路是控制电动机工作的关键部分，它能够通过控制电流和电压的变化，实现电动机的启动和停止，以及不同的搅拌模式切换。

在进行搅拌机的电路接线时，首先需要确认电源的类型和电源电压。

搅拌机通常使用交流电源，电压一般为220V或者110V。

在接通电源之前，务必确认电源是否带有接地线。

接地线是电器安装中非常重要的一项，它能够有效保护用户的安全。

接地线可连接到搅拌机电源插头的三根线（火线、零线、接地线）的接地端，这样即可将搅拌机与地面接通。

接地线可用于防止电器漏电时产生触电危险，以及减轻雷击等外界因素对电器的影响。

在日常使用中，卧式搅拌机的电路接线方法一般分为两种：开关式和调速式。

开关式卧式搅拌机的电路接线方法相对比较简单。

首先，我们需要将电源插头插入电源插座，确保电源的正常供电。

接下来，在搅拌机的外壳上找到一个带有“开/关”标志的按钮或开关，将其打开。

此时，电源就会通过电路输送到电动机，使电动机开始工作。

当需要停止搅拌时，只需关闭开关即可。

调速式卧式搅拌机的电路接线方法稍为复杂一些。

这种搅拌机可以通过调节电动机的转速来实现不同的搅拌效果。

在接线方面，调速式搅拌机上通常有一个带有不同档位的旋钮或按钮，用于调整搅拌的速度。

接线时，需要将电源插头插入电源插座，并将调速旋钮或按钮设置到所需的档位上。

通过电路的调节，电动机的转速将随之变化，实现不同食材的搅拌要求。

在进行卧式搅拌机的电路接线时，我们还需要注意以下几点：1. 直接使用电源插座，避免使用插线板或者延长线，并保持电源线的良好状态，以确保供电的稳定和安全。

化工搅拌器1绪论1.1搅拌器的概述1.1.1搅拌器的应用范围机械搅拌反应器适用于各种物性（如粘度、密度）和各种操作条件（温度、压力）的反应过程，广泛应用于合成材料、合成纤维、合成橡胶、医药、农药、化肥、染料、涂料、食品、冶金、废水处理等行业。

如实验室的搅拌反应器可小至数十毫升，而污水处理、湿法冶金、磷肥等工业大型反应器的容积可达数千立方米。

除用作化学反应器和生物反应器外，搅拌反应器还可大量用于混合、分散、溶解、结晶、萃取、吸收或解吸、传热等操作。

搅拌反应器由搅拌容器和搅拌机两大部分组成。

搅拌容器包括筒体、换热元件及内构件。

搅拌器、搅拌轴、及其密封装置、传动装置等统称为搅拌机。

1.1.2搅拌器的工作原理通常搅拌装置由作为原动机的马达(电动、风动或液压)，减速机与其输出轴相连的搅拌抽，和安装在搅拌轴上的叶轮组成减速机体通过一个支架或底板与搅拌容器相连。

当容器内部有压力时，搅拌轴穿过底板进入容器时应有一个密封装置，常用填料密封或机械密封。

通常马达与密封均外购，研究的重点是叶轮。

叶轮的搅拌作用表现为“泵送”和涡流”，即产生流体速度和流体剪切，前者导至全容器中的回流，介质易位，防止固体的沉淀并产生对换热热管束(如果有)的冲刷；剪切是一种大回流中的微混合，可以打碎气泡或不可溶的液滴，造成“均匀”。

1.1.3化工反应中的搅拌设备根据搅拌器叶轮的形状可以分成直叶桨式、开启涡轮式、推进式、圆盘涡轮式、锚式、螺带式、螺旋式等}根据处理的掖体牯度不同可以分为低粘度液搅拌器。

低粘度液搅拌器，如：三叶推进式、折叶桨叶，6直叶涡轮式、超级混合叶轮式HR 100，HV 100等；中高粘度液搅拌器如：锚式、螺杆叶轮式、双螺旋螺带叶轮型，MR 205，305超混合搅拌器等等。

1.2化工搅拌器的适应条件和构造1.2.1化工搅拌器的适应条件搅拌加速传热和传质，在化工设备中广泛运用。

化工搅拌器的作用使化工生产中的液体充分混合，以满足化学反应能够最大程度的进行，该设备可以代替手动搅拌对人体有毒或对皮肤有伤害的化工原料减少对人体的危害，同时通过电动机带动轴加速搅拌，提高生产率。

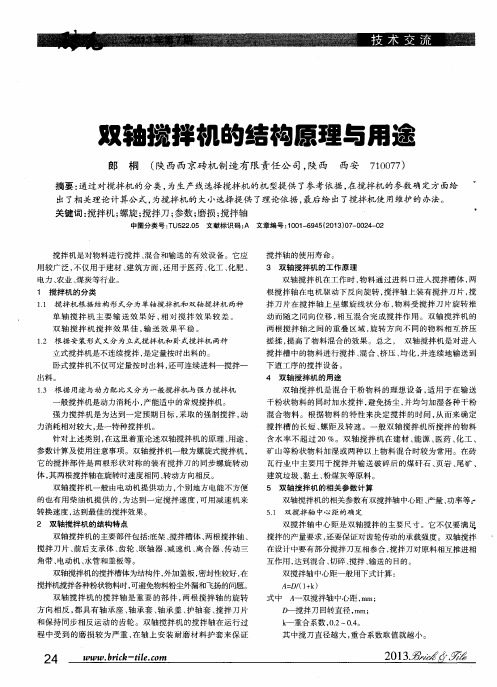

双卧轴混凝土搅拌机机械部分设计摘要：混凝土搅拌机是施工机械装备中的重要设备,其产品质量和生产效率直接影响着建筑施工质量和建筑施工进度。

强制式搅拌机是应用最普遍、使用率最高的混凝土搅拌机。

双卧轴搅拌机是新型搅拌机型，因其搅拌质量好，生产率高，被广泛用于各种搅拌场合。

本毕业设计从搅拌的目的和机理出发。

工作时,物料在叶片推动下沿螺旋面移动,由于两轴的旋转方向相反,两轴间的物料产生挤压、翻滚和揉搓,以达到搅拌混合效果。

通过对卧轴式搅拌机的叶片结构和曲面形状进行合理的布置和设计，混凝土的质量和生产效率会有很大的提高。

关键词：混凝土搅拌机；双卧轴；叶片Design of Double Horizontal Concrete M ixer’s Mechanical PartsAbstract:Concrete mixer is the key device of construction machinery and equipment. It has product quality and production efficiency, which directly impacts on the construction quality and progress of construction. Compulsory mixer is the most common and the highest utilization rate of concrete mixers.Double horizontal shaft mixer is a new-style mixer, which is widely used in many conditions because of the high mixing quality and productivity.This paper begins with the mechanism and purpose of mixing. The materials leaves along the spiral of mobile on the work. Because of the two axis of rotation opposite direction, the materials between the two axis produces extrusion rolling and scrubbing, in order to meet the stirring mixed effect. It has been proved in the long-term production, through the horizontal Coaxial mixer surface of the leaf structure and shape of a reasonable layout and design, concrete’s quality and produc tion efficiency will be greatly improved.Key words: concrete mixer; double horizontal ;shaft目录摘要 (1)关键词 (1)1前言 (2)2总述 (2)2.1搅拌的作用 (2)2.1.1混凝土的组成 (2)2.1.2搅拌的任务 (3)2.1.3合理的搅拌机理 (3)2.2混凝土搅拌机的类型 (4)2.3国内外混凝土搅拌机的发展状况 (5)3总体设计方案确定及动力元件选择 (5)3.1总体设计 (5)3.2混凝土搅拌机的工作原理 (9)3.3电动机的选型 (6)3.4减速器的选型 (6)3.5联轴器的选择与计算 (7)4搅拌系统的设计与计算 (8)4.1总体方案的拟定 (8)4.2方案的分析和确定 (9)4.3叶片主要参数的设计 (11)4.4主轴转速的确定 (12)4.5螺旋叶片的加工 (13)4.5.1叶片螺旋面的成形 (14)4.5.2坯料形状的选择 (14)4.5.3整圆坯料尺寸的确定 (14)4.5.4压模主要尺寸的确定 (14)4.6螺旋叶片的校核 (16)5筒体和搅拌轴的简要设计 (21)5.1筒体的主要参数 (21)5.2搅拌轴的主要参数 (21)6轴的设计与计算 (22)6.1左轴的校核 (22)6.1.1初步估算轴的直径 (22)6.1.2轴的结构设计 (22)6.1.3轴承的校核 (23)6.1.4轴的校核 (25)6.2键的校核 (26)6.3销轴的校核 (26)6.4右轴的校核 (27)6.4.1初步估算轴的直径 (27)6.4.2轴的结构设计 (27)6.4.3轴的强度校核 (28)6.4.4 轴承的校核 (29)6.5搅拌轴套筒的校核 (30)7结论 (31)参考文献 (31)致谢 (33)1 前言近年来随着我国城市基础建设、房地产开发业的迅猛发展，推动了混凝土生产产量的迅速提高。

小型搅拌器的设计摘要搅拌设备使用历史悠久，应用范围广。

在化学工业、石油工业、建筑行业等等传统工业中均有广泛的使用。

搅拌操作看来似乎简单，但实际上，它所涉及的因素却极为复杂。

本文介绍了小型搅拌器设计的基本思路和基本理论，分析了搅拌器的基本结构及其相关内容阐述了搅拌器的运动及其动力装置。

通过对搅拌器的基本设备的描述和对其基本工作原理、作用和功能等相关文献的参考，从而对小型搅拌器的设计加以综述。

关键词：传动装置，联轴器，支承装置，电动机，减速器。

The design of small-scale agitatorThe equipment of pulsator have a long history and are used in most areas. meawhile pulsator are used in tradition industry such as chemistry industry，petroleum industry，architecture industry and so on. The operation of mix round looks as if simpleness，but actually，the ingredient it involved are plaguy complexity. Tht text introduces the basic consider way and the basic theoretics of small pulsator design，and analyzed the basic configuration of pulsator and interfix content and analyzed the athletics and motivity equipment of describe the basic fixture of pulsator and consult its basic employment principle，function and operation，thereby summarize the design of small pulsator.Key word: gearing，join shaft ware，bearing device，electromotor，reducer.搅拌器的设计前言毕业设计课题的目的、意义、国内外现状毕业设计课题的目的、意义化工反应中搅拌器的目的是借助搅拌器的作用使化工生产中的液体充分混合，以满足化学反应能够最大程度的进行。

饲料加工机组流程图
1、主要结构：9LZW系列饲料加工机组是由粉碎机、卧式搅拌机、垂直提升器、储料仓、水平输送器及配电箱等部分组成。

(见图一机组结构示意图)
2、主要工艺流程及工作原理
主要的工艺流程如下：
待粉碎物料粉料、添加剂等
↓（人工称重）（人工称重）螺旋提升机
↓
粉碎机
↓↓
储料仓→ 水平输送器← 粉料进料斗
↓
垂直提升器
↓
卧式搅拌机
↓
成品
该机组的工作原理是人工配料，分批搅拌，连续作业，人工手动控制，实现饲料加工的全过程。

实施的具体办法是：待加工的物料（每批250KG或500KG）根据配方的要求，按比例分别称好，粉料、添加剂等不需要粉碎的物料直接倒入粉料进料斗，由水平输送器带进垂直提升器，再由垂直提升器提升到搅拌机。

颗粒料等需要粉碎的物料，倒入颗粒料进料斗，由物料提升机提升至粉碎机进行粉碎，粉碎后的物料直接落到储料仓，然后由水平输送器直接带进垂直提升器，再由垂直提升器提升到搅拌机，待一批物料全进入搅拌机后，水平输送器和垂直提升器停止工作。

粉碎机进行下一批物料的粉碎加工粉碎后物料储料仓内待用。

此时搅拌机内的物料约经3——5分钟的混合就可以混合均匀，然后从出料口卸出，又重复上述过程，向搅拌机内加料生产下一批饲料。

卧式搅拌机的搅龙由内外二层螺旋叶片组成。

内外二层螺旋方向相反。

工作时被混合的物料在螺旋叶的推动下，按逆流原理进行充分的混合，外圈螺旋叶片使物料沿螺旋轴向一个方向流动，内圈螺旋叶片使物料向相反的方向流动，使物料不断的翻滚、对流、从而很快的达到均匀混合。
