全站仪导线测量记录表

实验三全站仪闭合导线测量1. 仪器及工具1）由实验室借领：全站仪一台，脚架一个，测杆二根，钢尺(50m)一把，标记笔一支，记录板一块2）自备：铅笔(2H)一支，小刀一个2. 实验方法与步骤指导老师讲解本次实验的内容和方法1）在地面上找出用于作闭合导线的两个已知控制点，同时在地面上选出4－8个待求控制点，做出标记，编好控制点号。

从已知控制点测起，按先后顺序，测回已知控制点。

2）测量数据包含两类，一类数据为相邻边之间的水平角。

另一类数据为点与点之间的水平距离。

3）测角：每个水平角观测一测回，按一测回测角方法记簿、计算，详细操作方法参照《测回法观测水平角》的实验报告，角度记录在表A-6中。

4）光电测距：往返观测一测回，相对精度K≤1/10000。

5）导线内业计算先后顺序为：起始坐标方位角、修正坐标方位角、角度闭合差、允许角度闭合差、角度改正数、改正后角值、各未知边坐标方位角、x轴方向坐标增量、y轴方向坐标增量、x轴方向闭合差、y 轴方向闭合差、导线全长闭合差、相对精度、x轴方向改正数、y轴方向改正数、改正后的x 轴方向坐标增量、改正后的y轴方向坐标增量、计算x、y坐标。

3. 注意事项1）借领的仪器及工具在实验过程中要保管好，防止丢失。

2）安置仪器时应将仪器中心连接螺旋旋紧，防止仪器从脚架上脱落下来。

3）按操作规程操作，仪器不能没有人看管。

4）本次实验工作量比较大，组长在实验之前必须做好计划，组员要互相配合。

5）每步实验操作及记录必须认真仔细，尽量杜绝实验后导线不合格。

表A-6 水平角读数观测记录（测回法）仪器型号：_________ 仪器编号：__________ 观测日期：______________Welcome 欢迎您的下载，资料仅供参考！。

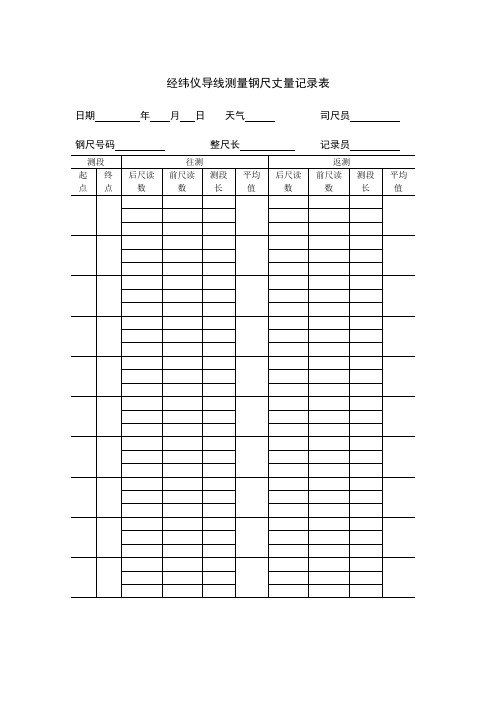

经纬仪导线测量钢尺丈量记录表日期年月日天气司尺员钢尺号码整尺长记录员测段往测返测起点终点后尺读数前尺读数测段长平均值后尺读数前尺读数测段长平均值经纬仪导线测量钢尺量距成果表日期年月日天气司尺员钢尺号码整尺长记录员测线往测距离返测距离相对误差K 平均长度备注起点终点罗盘仪测量记录表日期年月日天气观测者仪器号码记录者测线磁方位角平均值备注正反经纬仪导线坐标计算表辅助计算: 计算员 检查员点 号 观测角方位角 （α）距 离 （m ）增 量 改正后增量 坐 标改正值 △x△y△x△yxy改正后角值经纬仪导线测量水平角测量记录表日期年月日天气观测者仪器号码记录者测站目标竖盘位置读数角值平均角值备注左右左右左右左右左右水准测量成果计算表：点号 距离(km)测得高差（m ）高差改正数（mm ）改正后高差（m ）高程（m ）∑=h f =容h f 观测者 计算员四等水准测量记录手薄日期年月日天气观测者仪器号码记录者测站编号后尺下丝前尺下丝方向及编号水准尺读数K+黑—红mm平均高差上丝上丝后视距(m) 前视距(m)黑面红面视距差(m) 累积差(m)后前后—前后前后—前后前后—前后前后—前后前后—前后前后—前校核计算：。

导线测量一、导线测量概述导线——测区内相邻控制点连成直线而构成的连续折线(导线边)。

导线测量——在地面上按一定要求选定一系列的点依相邻次序连成折线，并测量各线段的边长和转折角，再根据起始数据确定各点平面位置的测量方法。

主要用于带状地区、隐蔽地区、城建区、地下工程、公路、铁路等控制点的测量。

导线的布设形式：附合导线、闭合导线、支导线，导线网。

附合导线网自由导线网钢尺量距各级导线的主要技术要求注：表中n为测站数，M为测图比例尺的分母表6J-1 图根电磁波测距附合导线的技术要求二、导线测量的外业工作1.踏勘选点及建立标志2.导线边长测量光电测距（测距仪、全站仪）、钢尺量距当导线跨越河流或其它障碍时，可采用作辅助点间接求距离法。

(α+β+γ)-180o改正内角,再计算FG边的边长：FG=bsinα／sinγ3.导线转折角测量一般采用经纬仪、全站仪用测回法测量，两个以上方向组成的角也可用方向法。

导线转折角有左角和右角之分。

当与高级控制点连测时，需进行连接测量。

三、导线测量的内业计算思路：①由水平角观测值β，计算方位角α；②由方位角α及边长D, 计算坐标增量ΔX 、ΔY；③由坐标增量ΔX 、ΔY，计算X、Y。

（计算前认真检查外业记录，满足规范限差要求后，才能进行内业计算）坐标正算（由α、D，求X、Y）已知A（x A,y A），D AB,αAB，求B点坐标x B,y B。

坐标增量:待求点的坐标:(一）闭合导线计算图6-10是实测图根闭合导线示意图，图中各项数据是从外业观测手簿中获得的。

已知数据:12边的坐标方位角：12 =125°30′00″；1点的坐标：x1=500.00，y1=500.00现结合本例说明闭合导线计算步骤如下：准备工作：填表，如表6-5 中填入已知数据和观测数据.1、角度闭合差的计算与调整：n边形闭合导线内角和理论值：(1) 角度闭合差的计算：例：fβ=Σβ测－（n-2）×180o=359o59'10"－360o= －50";闭合导线坐标计算表(6-5)(2) 角度容许闭合差的计算（公式可查规范）（图根导线）若：f测≤ fβ容，则：角度测量符合要求，否则角度测量不合格，则1）对计算进行全面检查，若计算没有问题，2）对角度进行重测本例：fβ= －50″根据表6-5可知，=±120″则fβ<fβ容，角度测量符合要求3) 角度闭合差fβ的调整：假定调整前提是：假定所有角的观测误差是相等的，角度改正数：（n—测角个数）角度改正数计算，按角度闭合差反号平均分配，余数分给短边构成的角。

全站仪导线测量的详细操作方法全站仪导线测量的详细操作方法，一看就会！一，实地选定控制点实地选点之前先要有一个计算程序，且已经编辑好线路设计参数，知道路线的大致走向。

选点的几个要求：地基稳固，方便架设仪器和后期放样，超出施工挖填范围一定距离，相邻两点之间通视良好，各点与前、后相邻点之间的距离尽量等长。

确定导线的等级，请参照下图的《导线测量的主要技术参数》。

二，埋石在选定的点位挖坑，依土质情况而定，建议埋置深度不小于0.6米。

将钢筋切割成长约50公分的小段，选择截面较平整光滑的一端用钢锯锯一个深约2mm的十字丝待用。

搅拌砼倒入坑中，人工捣实，表面抹平，在中心位置插入钢筋，钢筋顶端高出砼面约1公分。

在砼表面刻下点的编号。

这样一个控制点就埋设完成了。

说明：有些问题并不是绝对的，比如在坚固稳定的大石头或建筑物上标记做点也是可以的，总之把握一个原则，控制点要稳固，方便后期保存和使用。

三，导线测量（测角、测距）为了方便大家研究和理解，我以一个案例来进行演示。

案例背景G1、G2、G3、G4是设计院给的已知坐标的控制点，D1、D2、D3是我们埋设的待测加密点。

将相邻两点连接后，就组成了导线线路图，如下图：测量方案从G1点向G4点方向测量，测量的水平角为左角。

导线等级采用一级，测量仪器采用2&rdquo;级全站仪，采用两个相同型号的棱镜。

按技术要求，每个测站需观测两个测回。

开始前的一些知识说明导线边：两个导线点的连线在程度面上的投影叫做导线边，所以导线边长是两相邻点间的程度距离。

水平角：是指两条相邻导线边组成的夹角。

左角和右角：把观测的前进方向的左侧的角叫做左角，右侧的叫做右角，一般都测量左角。

前方点和后方点：前方点和后方点是相对测站点的位置来定的，在相对于测站点的观测前进方向上叫前方点，反之叫后方点。

比如测站在G2点时，G2的后方点是G1，前方点是D1。

盘左和盘右：通俗点说盘左就是常说的正镜，盘右就是常说的倒镜。
