运行基本知识(2)

2024年水电站工作计划____电站新员工培训计划从____年____月____日起，____电站运行维护项目部对____名新来新员工实施跟班培训。

希望通过三个月的培训，让____名新员工迅速的达到运行值班员的技术业务水平，胜任副值班员及以上岗位。

为有效的做好新员工培训工作达到预期目标，根据____电站的实际情况，每位新员工配一人代培。

根据每位新员工的培训需求和运行值班工作的要求，制定出____电站新员工培训计划，由代培人员负责指导新员工实施培训计划，达到培训目标。

一、培训目标：熟练地对设备进行监视、熟悉各种运行方式的正确倒换、掌握基本的故障处理技能，达到值班员的技术业务水平。

二、培训方式：根据制定的培训计划，结合新员工的值班水平，由师傅专人代培。

通过团队活动方式，新员工总结当天的学习情况，做到对新员工学习进度的随时掌握。

根据培训计划的安排，每轮值对新员工进行一次考试。

三、培训内容：1基本要求1.1熟悉现场机电设备及主接线、厂用电、直流系统、油、水、气系统图；1.2熟悉设备系统参数，对主要设备参数要牢记；1.3熟悉电站标准运行方式包括：主接线系统、厂用电系统、机组状态、各公用设备投退等；1.3能熟练进行上位机画面调用、监视、常规故障信号的判断；1.4熟悉现场的台帐记录，各参数的抄录、电能的计算方法；1.5熟悉机组停机转空转流程、空转转空载流程、空载转发电流程、发电转停机流程、紧急停机流程；1.6熟悉夜班、白班、中班、维护工作流程，巡检、点检流程，熟悉运行值班守册；1.7熟悉厂房内各设备位置，运行状态。

2运行知识、技能2.1运行基本知识：2.1.1熟悉____电站的运行规程；2.1.2熟悉调速器工作原理和各种方式切换；2.1.3熟悉蝶阀工作原理和手动开关蝶阀操作流程；2.1.4熟悉机组励磁系统原理、各保险、切换开关等；2.1.5熟悉水轮发电机组保护及其定值、动作后果；2.1.6熟悉厂用变压器、厂用电抗器保护及其定值、动作后果；2.1.7熟悉主变保护及其定值、动作后果；2.1.8熟悉220KV母线保护及其定值、动作后果；2.1.9熟悉220KV黑双线保护及其定值、动作后果；2.1.10熟悉监控系统网络拓扑图，熟悉1-5LCU采集控制的对象；2.1.11了解水轮发电机组工作原理、大致结构、实际设备位置；2.1.11了解直流系统原理图；2.1.11具备识看各类图纸的基本能力。

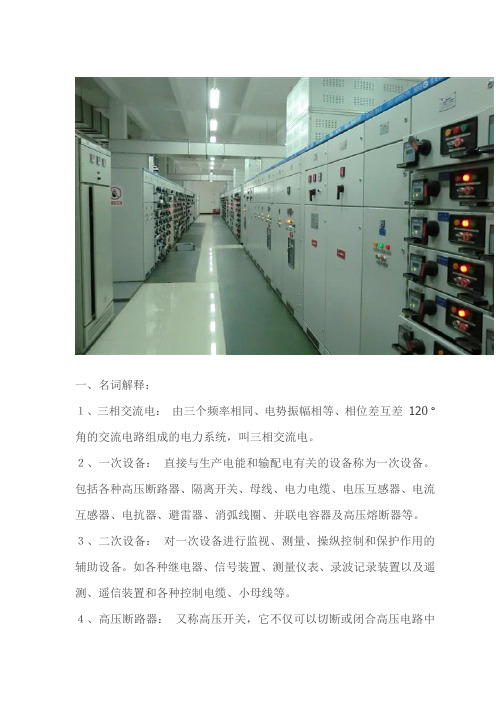

一、名词解释：１、三相交流电：由三个频率相同、电势振幅相等、相位差互差120 °角的交流电路组成的电力系统，叫三相交流电。

２、一次设备：直接与生产电能和输配电有关的设备称为一次设备。

包括各种高压断路器、隔离开关、母线、电力电缆、电压互感器、电流互感器、电抗器、避雷器、消弧线圈、并联电容器及高压熔断器等。

３、二次设备：对一次设备进行监视、测量、操纵控制和保护作用的辅助设备。

如各种继电器、信号装置、测量仪表、录波记录装置以及遥测、遥信装置和各种控制电缆、小母线等。

４、高压断路器：又称高压开关，它不仅可以切断或闭合高压电路中的空载电流和负荷电流，而且当系统发生故障时，通过继电保护装置的作用，切断过负荷电流和短路电流。

它具有相当完善的灭弧结构和足够的断流能力。

５、负荷开关：负荷开关的构造秘隔离开关相似，只是加装了简单的灭弧装置。

它也是有一个明显的断开点，有一定的断流能力，可以带负荷操作，但不能直接断开短路电流，如果需要，要依靠与它串接的高压熔断器来实现。

６、空气断路器（自动开关）：是用手动（或电动）合闸，用锁扣保持合闸位置，由脱扣机构作用于跳闸并具有灭弧装置的低压开关，目前被广泛用于500V 以下的交、直流装置中，当电路内发生过负荷、短路、电压降低或消失时，能自动切断电路。

７、电缆：由芯线（导电部分）、外加绝缘层和保护层三部分组成的电线称为电缆。

８、母线：电气母线是汇集和分配电能的通路设备，它决定了配电装置设备的数量，并表明以什么方式来连接发电机、变压器和线路，以及怎样与系统连接来完成输配电任务。

９、电流互感器：又称仪用变流器，是一种将大电流变成小电流的仪器。

10 、变压器：一种静止的电气设备，是用来将某一数值的交流电压变成频率相同的另一种或几种数值不同的交流电压的设备。

11 、高压验电笔：用来检查高压网络变配电设备、架空线、电缆是否带电的工具。

12 、接地线：是为了在已停电的设备和线路上意外地出现电压时保证工作人员的重要工具。

本文共两大部分：1、DEH控制系统主要功能介绍2、DEH系统运行基本知识（以问答的形式给出）DEH控制系统主要功能介绍:本章讲述了DEH控制系统所完成的主要功能：1、自动挂闸。

2、自动整定伺服系统静态关系。

3、启动前的控制和启动方式：自动判断热状态。

4、转速控制：设置目标转速、设置升速率、过临界、暖机、3000r/min定速。

5、负荷控制：并网带初负荷；升负荷：目标、升负荷率、暖机；负荷控制；主汽压力控制；一次调频；CCS控制；阀位限制；主汽压力限制。

6、超速保护。

7、在线试验：喷油试验；电气超速试验、机械超速试验；阀门活动试验；主遮断电磁阀试验；阀门严密性试验。

8、自动/手动方式之间的切换。

9、ATC热应力控制。

10、ETS保护停机系统控制4－1 整定伺服系统静态关系整定伺服系统静态关系的目的在于使油动机在整个全行程上均能被伺服阀控制。

阀位给定信号与油动机升程的关系为：给定0％～100％――升程0％～100％为保持对此关系有良好的线性度，要求油动机上作反馈用的LVDT，在安装时，应使其铁芯在中间线性段移动。

在汽轮机启动前，可同时对7个油动机快速地进行整定，以减少调整时间。

油动机整定只能在OIS上选择操作。

在启动前，整定条件为：汽轮机挂闸所有阀全关注意：必须确认主汽阀前无蒸汽，以免整定时，汽轮机失控。

整定期间，转速大于100r/min时，机组自动打闸。

DEH接收到油动机整定指令后，全开、全关油动机，并记录LVDT在两极端位置的值，自动修正零位、幅度，使给定、升程满足上述关系。

为保证上述关系有良好的线性，可先进行LVDT零位校正，给定值为50，移动LVDT的安装位置，使油动机行程为50％即可。

4－2 挂闸挂闸就是使汽轮机的保护系统处于警戒状态的过程。

危急遮断器采用飞环式结构。

高压安全油与油箱回油由危急遮断装置的杠杆进行控制。

汽轮机已挂闸为危急遮断装置的各杠杆复位，高压安全油与油箱的回油口被切断，压力开关PS1、PS2、PS3发出讯息，高压保安油压建立。

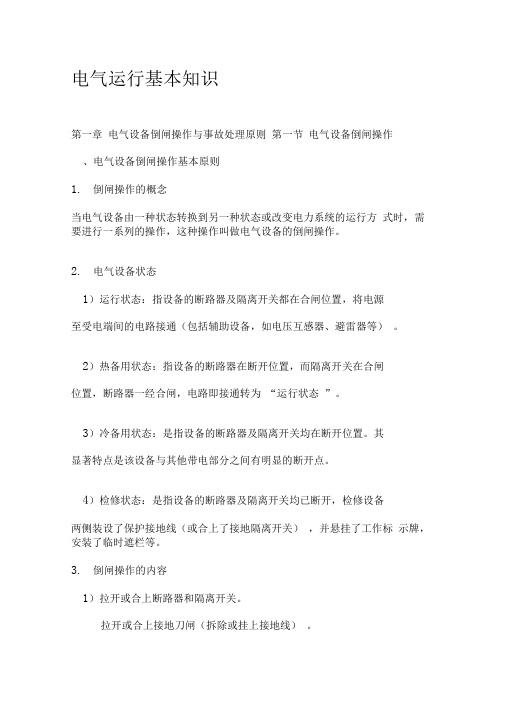

电气运行基本知识第一章电气设备倒闸操作与事故处理原则第一节电气设备倒闸操作、电气设备倒闸操作基本原则1.倒闸操作的概念当电气设备由一种状态转换到另一种状态或改变电力系统的运行方式时，需要进行一系列的操作，这种操作叫做电气设备的倒闸操作。

2.电气设备状态1）运行状态：指设备的断路器及隔离开关都在合闸位置，将电源至受电端间的电路接通（包括辅助设备，如电压互感器、避雷器等）。

2）热备用状态：指设备的断路器在断开位置，而隔离开关在合闸位置，断路器一经合闸，电路即接通转为“运行状态”。

3）冷备用状态：是指设备的断路器及隔离开关均在断开位置。

其显著特点是该设备与其他带电部分之间有明显的断开点。

4）检修状态：是指设备的断路器及隔离开关均已断开，检修设备两侧装设了保护接地线（或合上了接地隔离开关），并悬挂了工作标示牌，安装了临时遮栏等。

3.倒闸操作的内容1）拉开或合上断路器和隔离开关。

拉开或合上接地刀闸（拆除或挂上接地线）。

装上或取下某控制回路、合闸回路、电压互感器回路的熔断器。

投入或停用某些继电保护和自动装置及改变其整定值。

改变变压器或消弧线圈的分接头。

4．倒闸操作的基本原则1）在拉、合闸时，必须用断路器接通或断开回路的负荷电流及短路电流，绝对禁止用隔离开关接通或切断回路负荷电流。

2）线路停送电操作：1）线路送电时，应从电源侧进行，在检查断路器确在断开位置后，按先合上母线侧隔离开关，再合上线路侧（负荷侧）隔离开关，最后合上断路器的顺序操作。

2）线路停电时，应从负荷侧进行，拉开断路器后，检查断路器确在断开位置，然后拉开负荷侧隔离开关，最后拉开母线侧隔离开关。

3）较长线路的停、送电，应防止电压产生过大波动，防止发电机产生自励磁，注意调节发电机电压。

3）变压器操作：1）变压器送电，送电前应将变压器中性点接地，送电先合电源侧断路器，后合负荷侧断路器。

2）变压器停电，停电前将变压器中性点及消弧线圈倒至运行变压器。

停电先拉负荷侧断路器，后拉电源侧断路器（停电前变压器中性点也应接地）。

汽轮机DEH数字式电液控制系统问答1、什么是DEH？为什么要采用DEH控制？所谓DEH就是汽轮机数字式电液控制系统，由计算机控制部分和EH液压执行机构组成。

采用DEH控制可以提高高、中压调门的控制精度，为实现CCS协调控制及提高整个机组的控制水平提供了基本保障，更有利于汽轮机的运行。

2、DEH系统有哪些主要功能？汽轮机转数控制；自动同期控制；负荷控制；参与一次调頻；机、炉协调控制；快速减负荷；主汽压控制；单阀、多阀控制；阀门试验；轮机程控启动；OPC控制；甩负荷及失磁工况控制；双机容错；与DCS系统实现数据共享；手动控制。

3、EH油系统由几部分组成？EH油系统包括供油系统、执行机构和危急遮断系统，供油系统的功能是提供高压抗燃油，并由它来驱动伺服执行机构；执行机构响应从DEH送来的电指令信号，以调节汽轮机各蒸汽阀开度；危急遮断系统由汽轮机的遮断参数控制，当这些参数超过其运行限制值时该系统就关闭全部汽轮机进汽门或只关闭调速汽门。

4、EH油系统有几个蓄能器？作用分别是什么？EH油系统中共有5个蓄能器，一个在油箱旁边，吸收EH油泵出口压力的高频脉动分量，维持系统油压平稳；其余4个分两组，分别位于左右两侧高压调门旁边，当系统瞬间用油量很大时，参与向系统供油，保证系统油压稳定。

5、OPC、AST都代表什么意思？OPC代表机组超速保护系统；AST代表自动停机危急遮断控制系统。

6、TV、GV、RV、IV各代表什么？TV代表高压主汽门控制回路；GV代表高压调门控制回路；RV代表中压主汽门控制回路；IV代表中压调门控制回路。

7、HP、DP、DV都代表什么意思？HP代表EH系统压力油管路；DP代表EH系统有压回油管路； DV代表EH 系统无压回油管路。

8、隔膜阀的作用及其工作原理是什么？隔膜阀联接着润滑油的低压安全油系统与EH油的高压安全油系统，其作用是润滑油系统的低压安全油压力降低到1.4Mpa时，可以通过EH油系统遮断汽轮机。

在下面是关于字符之间大小关系的说法中，正确的是（）。

∙A、
空格符 > b > B
∙B、
空格符 > B > b
∙C、
b > B > 空格符
∙D、
B > b > 空格符
正确答案：C 我的答案：C得分：3.0分
2
在微型计算机系统中，一般有三种总线，即地址总线、控制总线和（）。

∙A、
总线结构
∙B、
信息总线
∙C、
数据总线
∙D、
分类总线
正确答案：C 我的答案：C得分：3.0分
3
下面（）语言编写的程序执行速度最快。

∙A、
机器语言
∙B、
高级语言
∙C、
面向对象的程序设计语言
∙D、
汇编语言程序
正确答案：A 我的答案：A得分：3.0分
4
在计算机运行时，把程序和数据一样存放在内存中，提出这个论点的科学家是（）。

∙A、
图灵
∙B、
布尔
∙C、
冯·诺依曼
∙D、。

孤网运行知识专题一、什么是孤网？答：孤网是孤立电网的简称，一般泛指脱离大电网的小容量电网。

最大单机容量小于电网总容量的8%的电网，可以称为大电网；机网容量比大于8%的电网，统称为小网；孤立运行的小网，称为孤网，孤网可分为以下几种情况。

网中有几台机组并列运行，单机与电网容量之比超过8%，称为小网。

网中只有一台机组供电，成为单机带负荷。

甩负荷带厂用电，称为孤岛运行工况，是单机带负荷的一种特例。

二、孤网运行的特点？答：孤网运行最突出的特点，是由负荷控制转变为频率控制，要求调速系统具有符合要求的静态特性、良好的稳定性和动态响应特性，以保证在用户负荷变化的情况下自动保持电网频率的稳定。

这就是通常所说的一次调频功能。

运行人员关注的问题不再是负荷调整，而是调整孤网频率，使之维持在额定频率的附近。

这种调整通过操作调速系统的给定机构来完成，成为二次调频。

由于孤网容量较小，其中旋转惯量储存的动能和锅炉群所具备的热力势能均较小，要求机组的调速系统具有更高的灵敏度，更小的迟缓率和更快的动态响应。

三、汽轮发电机组孤网运行存在哪些难题?答:1.汽轮发电机的电压,频率和发动机转速不稳定,会根据负荷的变化跟踪变化,电源品质差,安全系数低。

2.在大负荷变动情况下,负荷对汽机冲击很大,长期运行会造成汽机调速器损坏,甚至冲垮汽机正常工作状态。

3.排气频繁,噪音大,严重浪费热能和水资源四、贵公司是如何解决上述问题的?答:本发明专利人侯永忠先生,长期致力于自备电厂运行研究,通过科学论证,反复实验,总结出了一套系统完整的解决方案,即一种电力负荷调节系统及方法和一种电力负荷调节装置。

该发明模拟了电网功能技术,在电力负荷小于发电量的前提下,实现了自备电厂在不并网的情况下,电厂向用电单位直接稳定供电。

该专利技术解决问题的关键在于,在自备电厂发电机的输出端加装一套储能调节系统,当电力负荷减小时,将多余电量储存在储能调节系统中,在电力负荷增加时,断开储能调节系统的储存开关,使储存在储能调节系统中的能量重新转化为电能,保证发电稳定输出。
