一种甲醇裂解制氢尾气回收利用方法
甲醇裂解制氢是一种重要的生产工艺，但是在这个过程中产生的尾气含有丰富的甲烷和一氧化碳，这些尾气需要进行回收和利用。

下面是关于一种甲醇裂解制氢尾气回收利用方法的详细描述：
1. 尾气回收系统：甲醇裂解制氢过程产生的尾气需要通过一个尾气回收系统进行回收，该系统包括收集、净化和储存等设备。

2. 尾气收集：在甲醇裂解制氢过程中产生的尾气首先通过管道输送到收集装置中，以便进行后续处理和利用。

3. 尾气净化：尾气中含有的甲烷和一氧化碳等有害物质需要进行净化处理，以获得高纯度的氢气。

常见的净化方法包括吸附和催化转化等。

4. 尾气储存：经过净化处理后的尾气可被储存起来，以备后续利用。

储存设备可以选择储气罐或压缩机等。

5. 尾气利用：净化后的尾气中主要含有甲烷和一氧化碳等气体，这些气体可以用于发电、燃料电池等能源利用设施，以实现能源的再利用。

6. 甲烷利用：尾气中的甲烷可以通过燃烧反应转化为二氧化碳和水，释放出更多的能量。

这种燃烧可以用于加热设备、锅炉等。

7. 一氧化碳利用：一氧化碳是一种有毒气体，但也可以通过催化转化反应转化为二氧化碳，减少对环境的负面影响。

这种转化可以通过催化剂进行。

8. 尾气回收效率：尾气回收系统的效率将直接影响到甲醇裂解制氢过程的经济性和环境友好性。

需要合理设计回收系统，提高尾气回收效率。

9. 能源回收：甲醇裂解制氢过程中产生的尾气含有大量的化学能，可以通过回收利用，提高能源利用效率，降低能源消耗。

10. 综合效益：正确的尾气回收利用方法可以提高甲醇裂解制氢过程的综合效益，同时也可以减少对环境的污染，符合可持续发展的要求。

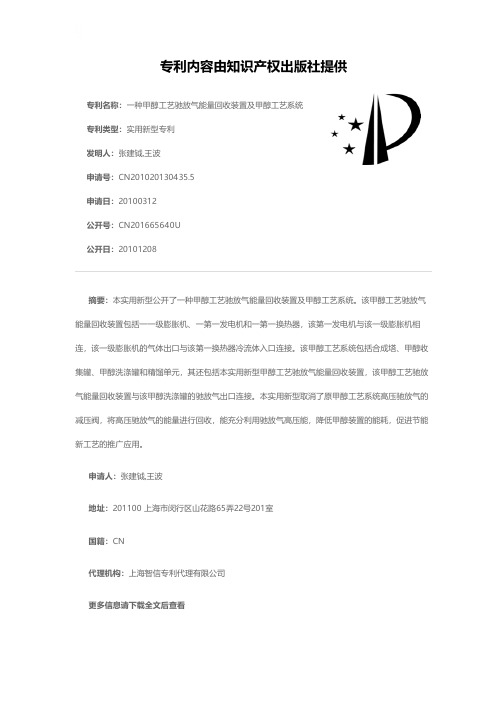

专利名称：一种甲醇工艺驰放气能量回收装置及甲醇工艺系统专利类型：实用新型专利
发明人：张建钺,王波
申请号：CN201020130435.5
申请日：20100312
公开号：CN201665640U
公开日：
20101208
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种甲醇工艺驰放气能量回收装置及甲醇工艺系统。

该甲醇工艺驰放气能量回收装置包括一一级膨胀机、一第一发电机和一第一换热器，该第一发电机与该一级膨胀机相连，该一级膨胀机的气体出口与该第一换热器冷流体入口连接。

该甲醇工艺系统包括合成塔、甲醇收集罐、甲醇洗涤罐和精馏单元，其还包括本实用新型甲醇工艺驰放气能量回收装置，该甲醇工艺驰放气能量回收装置与该甲醇洗涤罐的驰放气出口连接。

本实用新型取消了原甲醇工艺系统高压驰放气的减压阀，将高压驰放气的能量进行回收，能充分利用驰放气高压能，降低甲醇装置的能耗，促进节能新工艺的推广应用。

申请人：张建钺,王波
地址：201100 上海市闵行区山花路65弄22号201室
国籍：CN
代理机构：上海智信专利代理有限公司
更多信息请下载全文后查看。

【作者简介】靳沛文（1992～），女，陕西西安人，工程师，从事化工工艺与系统的设计与研究。

一种甲醇尾气回收工艺的节能优化及流程模拟Energy Saving Optimization and Process Simulation of Methanol Tail GasRecovery Process靳沛文，袁野（华陆工程科技有限责任公司，西安710065）JIN Pei-wen,YUAN Ye(Hualu Engineering &Technology Co.Ltd.,Xi ’an 710065,China)【摘要】对传统甲醇尾气回收工艺进行分析，指出其中存在的消耗新鲜水量非常大，不符合生产经济性，以及吸收塔底部排放的污水对水生生物和生态系统具有破坏性等问题，并针对以上问题对含甲醇尾气回收工艺进行优化，减少吸收塔系统中的水资源消耗和污水产生，实现甲醇的高效回收利用。

同时，总结优化后方案的主要技术要点，旨在为工业废气处理和甲醇回收提供可行的节能优化方案。

【Abstract 】The traditional methanol tail gas recovery process was analyzed,and it was pointed out that the consumption of fresh water wasvery large,which was not in line with the production economy,and the sewage discharged from the bottom of the absorption tower was destructive to aquatic organisms and ecosystems.In view of the above problems,the methanol tail gas recovery process was optimized to reduce water resources consumption and sewage generation in the absorption tower system,and realize efficient recovery and utilization of methanol.At the same time,the main technical points of the optimized scheme are summarized,aiming at providing feasible energy-saving optimization schemes for industrial waste gas treatment and methanol recovery.【关键词】甲醇尾气回收；环境保护；节能优化【Keywords 】methanol tail gas recovery;environmental protection;energy saving and optimization 【中图分类号】X783【文献标志码】A【文章编号】1007-9467（2024）04-0076-03【DOI 】10.13616/ki.gcjsysj.2024.04.2251引言随着工业的快速发展,工业废气的治理和资源回收问题日益受到关注。

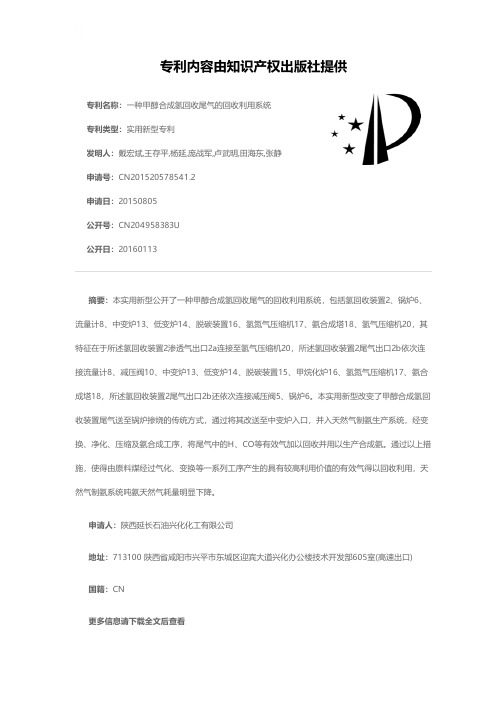

专利名称：一种甲醇合成氢回收尾气的回收利用系统专利类型：实用新型专利
发明人：戴宏斌,王存平,杨延,庞战军,卢武明,田海东,张静申请号：CN201520578541.2
申请日：20150805
公开号：CN204958383U
公开日：
20160113
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种甲醇合成氢回收尾气的回收利用系统，包括氢回收装置2、锅炉6、流量计8、中变炉13、低变炉14、脱碳装置16、氢氮气压缩机17、氨合成塔18、氢气压缩机20，其特征在于所述氢回收装置2渗透气出口2a连接至氢气压缩机20，所述氢回收装置2尾气出口2b依次连接流量计8、减压阀10、中变炉13、低变炉14、脱碳装置15、甲烷化炉16、氢氮气压缩机17、氨合成塔18，所述氢回收装置2尾气出口2b还依次连接减压阀5、锅炉6。

本实用新型改变了甲醇合成氢回收装置尾气送至锅炉掺烧的传统方式，通过将其改送至中变炉入口，并入天然气制氨生产系统，经变换、净化、压缩及氨合成工序，将尾气中的H、CO等有效气加以回收并用以生产合成氨。

通过以上措施，使得由原料煤经过气化、变换等一系列工序产生的具有较高利用价值的有效气得以回收利用，天然气制氨系统吨氨天然气耗量明显下降。

申请人：陕西延长石油兴化化工有限公司
地址：713100 陕西省咸阳市兴平市东城区迎宾大道兴化办公楼技术开发部605室(高速出口)国籍：CN
更多信息请下载全文后查看。

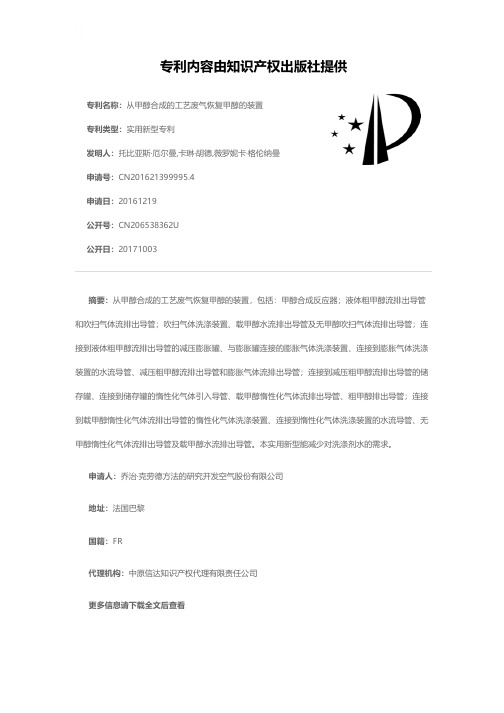

专利名称：从甲醇合成的工艺废气恢复甲醇的装置
专利类型：实用新型专利
发明人：托比亚斯·厄尔曼,卡琳·胡德,薇罗妮卡·格伦纳曼申请号：CN201621399995.4
申请日：20161219
公开号：CN206538362U
公开日：
20171003
专利内容由知识产权出版社提供
摘要：从甲醇合成的工艺废气恢复甲醇的装置，包括：甲醇合成反应器；液体粗甲醇流排出导管和吹扫气体流排出导管；吹扫气体洗涤装置、载甲醇水流排出导管及无甲醇吹扫气体流排出导管；连接到液体粗甲醇流排出导管的减压膨胀罐、与膨胀罐连接的膨胀气体洗涤装置、连接到膨胀气体洗涤装置的水流导管、减压粗甲醇流排出导管和膨胀气体流排出导管；连接到减压粗甲醇流排出导管的储存罐、连接到储存罐的惰性化气体引入导管、载甲醇惰性化气体流排出导管、粗甲醇排出导管；连接到载甲醇惰性化气体流排出导管的惰性化气体洗涤装置、连接到惰性化气体洗涤装置的水流导管、无甲醇惰性化气体流排出导管及载甲醇水流排出导管。

本实用新型能减少对洗涤剂水的需求。

申请人：乔治·克劳德方法的研究开发空气股份有限公司
地址：法国巴黎
国籍：FR
代理机构：中原信达知识产权代理有限责任公司
更多信息请下载全文后查看。

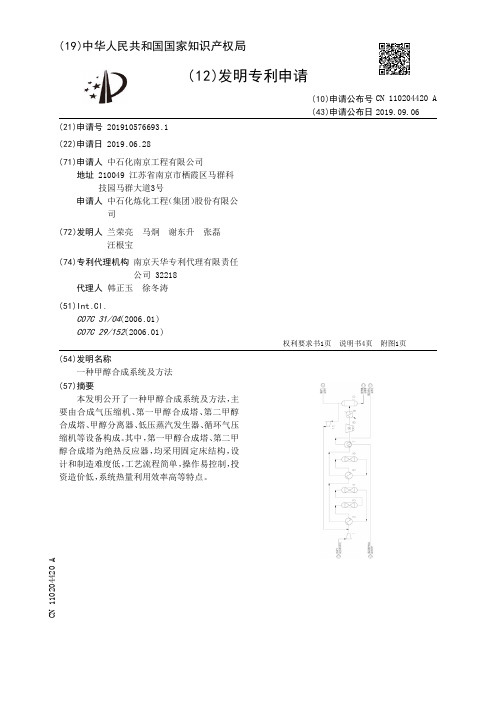

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910576693.1(22)申请日 2019.06.28(71)申请人 中石化南京工程有限公司地址 210049 江苏省南京市栖霞区马群科技园马群大道3号申请人 中石化炼化工程（集团）股份有限公司(72)发明人 兰荣亮　马炯　谢东升　张磊　汪根宝　(74)专利代理机构 南京天华专利代理有限责任公司 32218代理人 韩正玉　徐冬涛(51)Int.Cl.C07C 31/04(2006.01)C07C 29/152(2006.01)(54)发明名称一种甲醇合成系统及方法(57)摘要本发明公开了一种甲醇合成系统及方法，主要由合成气压缩机、第一甲醇合成塔、第二甲醇合成塔、甲醇分离器、低压蒸汽发生器、循环气压缩机等设备构成。

其中，第一甲醇合成塔、第二甲醇合成塔为绝热反应器，均采用固定床结构，设计和制造难度低，工艺流程简单，操作易控制，投资造价低，系统热量利用效率高等特点。

权利要求书1页 说明书4页 附图1页CN 110204420 A 2019.09.06C N 110204420A1.一种甲醇合成系统，其特征在于：该系统包括合成气压缩机(1)、第一甲醇合成塔(4)、第二甲醇合成塔(6)和循环气压缩机(11)；来自界外净化后的合成气管道与合成气压缩机(1)入口相连，合成气压缩机(1)的输出端和来自循环气压缩机(11)的输出端均与第一合成气加热器(2)的输入端相连，所述第一合成气加热器(2)输出端依次与精脱硫槽(3)和第一甲醇合成塔(4)顶部的输入端相连；第一甲醇合成塔(4)底部输出端依次经过第一合成气加热器(2)和第二合成气加热器(5)后与第二甲醇合成塔(6)顶部输入端相连；第二甲醇合成塔(6)底部输出端依次经过第二合成气加热器(5)、低压蒸汽发生器(7)、空冷器(8)和水冷器(9)以及甲醇分离器(10)相连，甲醇分离器(10)底部输出的液相为粗甲醇产品，送去界外精制，顶部气相不凝气一部分作为驰放气送去界外。
