下载文档原格式
超细铜粉末的制备及其应用研究一、前言超细铜粉末是一种具有广泛应用前景的功能性材料，因其具有优异的物理和化学性能而被广泛应用于涂料、电子器件、催化剂等各个领域内。
本文将重点介绍超细铜粉末的制备及其应用研究，并对该领域的未来发展趋势进行展望。
二、超细铜粉末的制备方法超细铜粉末的制备工艺以电化学法、物理法、化学法为主要手段，下面将分别进行介绍。
1. 电化学法电化学法是控制高纯度铜离子还原产生铜粉末的方法。
该方法可以控制粉末的大小、形态和晶型等，而且还可制备出极细小的细胞状粉末。
2. 物理法物理法包括溅射法、气相凝聚法等多种方法。
其中，气相凝聚法是将铜基材料加热到高温并在惰性气体气氛下蒸发，然后通过凝结和冷却来制备超细铜粉末。
3. 化学法化学法又包括溶剂热法、水热法等多种方法。
其中，水热法是先将铜盐水溶液中的铜离子形成核心，然后通过水热反应来产生超细铜粉末。
三、超细铜粉末的应用研究超细铜粉末的应用涉及到多个领域，下面将分别进行介绍。
1. 电子器件超细铜粉末的导电性能和高热传导性能，使其在电子器件中得到广泛应用。
例如：在印刷电路板、太阳能电池、微波集成电路制备等方面。
2. 涂料超细铜粉末被广泛应用于金属涂料，因具有引领性的光泽和电导性能良好、降低光电反应等特点，使其成为一种广泛应用领域。
例如：在汽车漆、涂料、电磁波屏蔽材料、热防护纤维等方面。
3. 催化剂超细铜粉末具有较高的比表面积以及优异的催化性能，使其可以用于氢气制备、甲烷催化燃烧和VOCs的去除等实际应用中。
四、超细铜粉末的应用前景展望随着当前经济的逐步发展和技术的不断提高，超细铜粉末将在更多领域得到广泛应用。
例如，在制备导电聚合物材料方面，超细铜粉末将会在储能领域中得到广泛应用。
另外，超细铜粉末凭借其优异的导电性能、高热传导性能以及优秀的防腐剥落性能等优点，将在金属涂料、电子器件等领域不断发挥着更重要的作用。
五、结论本文系统地介绍了超细铜粉末的制备方法及其应用研究，通过对当前领域内应用的归纳和总结，对超细铜粉末的未来发展趋势进行了展望。
撞击流反应器中以甲醛为还原剂制备纳米铜粉的研究周玉新;刘朝霞;郭嘉【摘要】在浸没循环撞击流反应器(SCISR)中,采用五水硫酸铜为原料,以甲醛为还原剂制备纳米铜粉.初步确定了制备纳米铜粉的最优工艺条件:Cu2+的浓度0.2 mol/L,甲醛与铜物质的量比为2∶2,氢氧化钠与铜物质的量比为4∶2,反应温度为70℃,反应时间为20 min,2％ PVP用量为60 mL,产品收率可达99％以上.并采用TEM和XRD对产品进行表征.所得产品呈针形,直径约10 nm,长30～70 nm,纯度很高.【期刊名称】《河南化工》【年(卷),期】2013(030)013【总页数】4页(P27-30)【关键词】撞击流;甲醛;纳米铜粉【作者】周玉新;刘朝霞;郭嘉【作者单位】武汉工程大学化工与制药学院绿色化工过程省部共建教育部重点实验室,湖北武汉430074;武汉工程大学化工与制药学院绿色化工过程省部共建教育部重点实验室,湖北武汉430074;武汉工程大学化工与制药学院绿色化工过程省部共建教育部重点实验室,湖北武汉430074【正文语种】中文【中图分类】TQ131.20 前言与普通铜粉相比，纳米铜粉具有表面效应、小尺寸效应、量子尺寸效应和宏观量子隧道效应，从而呈现出如下的物理、化学特性:①低熔点、高比热容、高热膨胀系数;②高反应活性、高扩散率;③高强度、高韧性、高塑性;④奇特磁性;⑤极强的吸波性［1］。
纳米铜粉的制备方法主要有:电解法、机械化学法、γ-射线法、气相蒸气法、等离子体法及液相还原法［2-7］。
甲醛是一种价格比较低廉的还原剂，已广泛应用于化学电镀领域。
用甲醛法直接还原硫酸铜溶液可制备超细铜粉，在很短时间内就可以将反应体系中生成的氢氧化铜和氧化铜微粒还原成铜超微粒子，不会出现氧化亚铜中间体，粒子成核速度快，生长过程短。
本实验以五水硫酸铜为原料，以甲醛为还原剂进行纳米铜粉的制备研究。
1 实验部分1.1 浸没循环撞击流反应器如图1所示，浸没循环撞击流反应器(简称SCISR)适用的体系有:液-液相及液-固相。
超细铜粉的制备工艺研究进展杨国启;郭顺;张学清;郑爱国;周小军【摘要】详细介绍了超细铜粉的各种制备方法,包括各种物理和化学方法,并对各种制备方法的过程、优缺点及其应用情况进行简要评述,指出了今后超细铜粉制备需要关注的问题,点明了今后超细铜粉的研究方向.【期刊名称】《湖南有色金属》【年(卷),期】2015(031)003【总页数】5页(P61-65)【关键词】超细铜粉;制备方法;进展【作者】杨国启;郭顺;张学清;郑爱国;周小军【作者单位】宁夏东方钽业股份有限公司,宁夏石嘴山753000;国家钽铌特种金属材料工程技术研究中心,宁夏石嘴山753000;宁夏东方钽业股份有限公司,宁夏石嘴山753000;国家钽铌特种金属材料工程技术研究中心,宁夏石嘴山753000;宁夏东方钽业股份有限公司,宁夏石嘴山753000;国家钽铌特种金属材料工程技术研究中心,宁夏石嘴山753000;宁夏东方钽业股份有限公司,宁夏石嘴山753000;国家钽铌特种金属材料工程技术研究中心,宁夏石嘴山753000;宁夏东方钽业股份有限公司,宁夏石嘴山753000;国家钽铌特种金属材料工程技术研究中心,宁夏石嘴山753000【正文语种】中文【中图分类】TB44超细颗粒是指粒径介于10－9～10－5 m的微小粒子，包括纳米颗粒(10－9～10－7 m)和微细颗粒(10－7～10－5 m)，其集合体称为超细粉体［1］。
由于超细颗粒具有比表面积大、表面活性高等特点，使超细粉体在机械、电磁、热、光、化学等方面性能特异，因而被广泛应用于宇航、国防、化工、冶金、电子、生物工程和核工业等方面。
超细铜粉具有不同于块状和大颗粒金属材料的特殊性能，在催化剂、涂料、电子、医学和生物等领域具有广阔的应用前景，它的研究已成为特殊功能材料研究和开发的重要课题之一。
近年来，有关超细铜粉的制备研究，国内外都有不少报道，大致可以分为物理和化学的方法。
物理制备工艺有粉碎法、机械化学法、热分解法、气相蒸发法和γ射线法等;化学制备工艺有液相化学还原法、电解法与超声电解法、反胶团或微乳液法、多元醇法及微波多元醇法、超临界流体干燥法(SCFD)和水热还原法等。

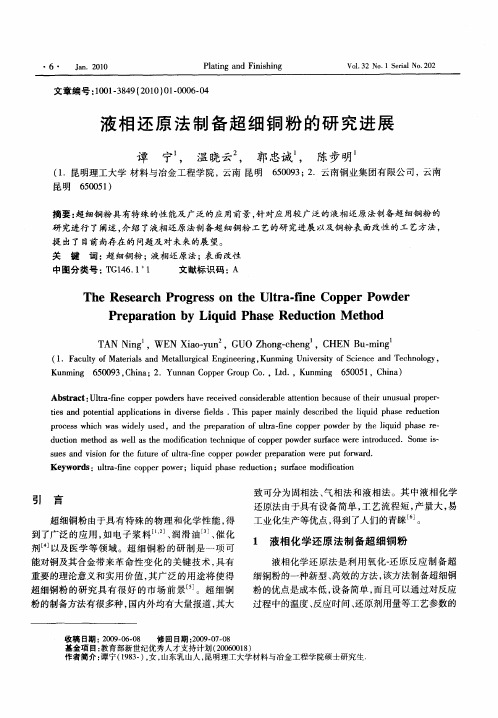

液相还原法制备超细铜粉的研究进展 谭 宁1,温晓云2,郭忠诚1,陈步明1(1.昆明理工大学材料与冶金工程学院,云南 昆明 650093;2.云南铜业集团有限公司,云南 昆明 650051) 摘 要:超细铜粉由于其特殊的性能,因而应用范围很广泛。
其制备的工艺也引起了广泛的关注,其中液相还原法由于其特殊的优点,故研究的较多。
文中阐述了液相还原法制备超细铜粉的工艺的研究进展以及铜粉表面改性的工艺,并提出了问题及对未来的展望。
关键词:超细铜粉;液相还原法;表面改性中图分类号:TG144 文献标识码:A 文章编号:1006-0308(2009)02-0071-04The D evelop m en t of Ultraf i n e Copper PowderPrepara ti on by L i qu i d Pha se Reducti ve ProcessT AN N ing1,W E N Xiao-yun2,G UO Zhong-cheng1,CHEN Bu-m ing1(1.Faculty ofMaterials and Metallurgical Engineering,Kun m ing University of Science and Technol ogy,Kun m ing,Yunnan650093,China;2.Yunnan Copper Gr oup Co.,L td.,Kunm ing,Yunnan650051,China)ABSTRACT:Due t o the excep ti onal perfor mance of the ultrafine power,and thus it has a wide range of app licati on.The p r ocess of ultrafine power p reparati on by liquid phase reductive p r ocess and the copper surface modificati on p r ocess are described,and the issue and the visi on f or the future of the ultrafine copper powder is put for ward.KEY WO R D S:ultrafine copper power;liquid phase reductive p r ocess;the surface modificati on p r ocess超细铜粉由于其特殊的物理、化学性能,目前广泛应用于电学、涂料、催化、医学等领域。
新制cu（OH）2，与甲醛反应的实验探究摘要：甲醛与新制cu （oh）2的反应产物是什么？生成的沉淀是cu还是cu2o？生成的气体是h2还是co？在文章《对甲醛与新制氢氧化铜反应的实验研究》中，认为生成的沉淀主要是cu，少量是cu2o且生成的气体是co。
笔者对实验的结果提出了怀疑，并进行了下列实验，证明沉淀全部是cu2o，气体是h2，并对适宜的浓度进行了探查。
关键词：甲醛；氢氧化铜；铜；氧化亚铜；铜中图分类号：g632 文献标识码：b 文章编号：1002-7661（2013）07-011-01一、实验部分1、实验试剂与仪器试剂：甲醛，五水硫酸铜，氢氧化钠，浓氨水，浓硫酸，浓硝酸，硝酸银2、探究cu（oh）2与甲醛反应的产物（1）取两只试管，加入2ml10%氢氧化钠溶液，滴5滴10%的硫酸铜溶液，振荡，有蓝色絮状物生成，加入2ml甲醛溶液，振荡，无现象，将试管放入60oc的热水浴中加热，有大量细小的气泡产生，蓝色絮状物逐渐变为黑色，溶液变为粉红色，最后黑色物质变为红棕色，实验结束后沉于试管底部。
（2）验证沉淀取出试管，吸去上层清液，用蒸馏水洗涤2次后，向其中一支试管中加入70%的浓硫酸，90oc水浴加热，约30min后，沉淀几乎没有减少，溶液无色澄清。
吸去上层清液，向试管中加入几滴浓硝酸，反应剧烈，沉淀瞬间消失，并产生大量红棕色气体，溶液变为绿色，放置1min后，溶液变为浅蓝色。
向另一支试管中加入足量浓氨水，刚开始无现象，大约5min后有很浅的蓝色出现，沉淀几乎没变，静置12h后，沉淀全部溶解，得到深蓝色溶液。
由此可得出结论，该反应的反应产物应该是氧化亚铜，而没有铜生成。
3、检验生成的气体取一支具支试管（直径15mm），加入8mlnaoh溶液、20滴10% cuso4溶液，8ml甲醛溶液，60oc水浴加热，将生成的气体通入银氨溶液，一直到反应结束，银氨溶液都没有发生变化，因此，产生的气体不是co。
超细铜粉的制备技术及其应用樊友奇张传福*湛菁邬建辉(中南大学冶金科学与工程学院长沙 410083)摘要综述了超细铜粉的各种制备技术，对各种制备方法的优缺点进行了评述，并简要介绍了超细铜粉在材料领域的应用，最后针对目前国内外的研究现状，对今后超细铜粉的制备研究工作提出了几点建议。
关键词超细铜粉制备技术应用Preparation Technology and Application of Superfine Copper PowderFan Youqi, Zhang Chuanfu*, Zhan Jing, Wu Jianhui(College of Metallurgical Science and Engineering, Central South University, Changsha 410083)Abstract In this paper, the preparation technology of superfine copper powder are reviewed. And advantages and disadvantages about them are commented. As well, the applications of copper powder in material field are referred. At last, according to the domestic and abroad research, several suggestions of following research are put forward.Key words Superfine copper powder, Preparation technology, Application超细材料是20世纪80年代中期发展起来的新兴学科，而金属超细材料是超细材料的一个分支。
