智能变电站基础知识题库单选题100道及答案解析1. 智能变电站的核心特征是（）A. 智能化一次设备B. 网络化二次设备C. 全站信息数字化D. 以上都是答案：D解析：智能变电站的核心特征包括智能化一次设备、网络化二次设备、全站信息数字化等多个方面。
2. 智能变电站采用（）实现对一次设备的控制和监测。
A. 智能终端B. 合并单元C. 保护装置D. 测控装置答案：A解析：智能终端用于实现对一次设备的控制和监测。
3. 以下哪个不是智能变电站的通信规约（）A. IEC 61850B. IEC 60870-5-101C. MODBUSD. DNP3.0答案：C解析：MODBUS 一般不用于智能变电站。
4. 智能变电站中，（）用于实现电流、电压等模拟量的数字化。
A. 智能终端B. 合并单元C. 保护装置D. 测控装置答案：B解析：合并单元的作用是将模拟量转换为数字量。
5. 智能变电站的过程层网络通常采用（）A. 以太网B. 令牌环网C. 星型网D. 环形网答案：D解析：过程层网络多采用环形网结构，以提高可靠性。
6. 智能变电站的站控层设备不包括（）A. 监控主机B. 远动装置C. 合并单元D. 数据服务器答案：C解析：合并单元属于过程层设备。
7. 智能变电站中，（）承担继电保护功能。
A. 智能终端B. 保护装置C. 合并单元D. 测控装置答案：B解析：保护装置是实现继电保护功能的设备。
8. 智能变电站中，（）实现对一次设备的测量和控制。
A. 智能终端B. 保护装置C. 测控装置D. 合并单元答案：C解析：测控装置主要负责测量和控制一次设备。
9. IEC 61850 标准中，逻辑节点的英文缩写是（）A. LDB. LNC. DOID. SCL答案：B解析：逻辑节点的英文缩写是LN。
10. 智能变电站中，（）实现了变电站的智能化管理。
A. 自动化系统B. 智能辅助系统C. 在线监测系统D. 以上都是答案：D解析：自动化系统、智能辅助系统和在线监测系统等共同实现了变电站的智能化管理。
智能变电站知识题一、选择题我国数字化变电站标准采用的电力行业标准是：（）。
正确答案：（C）A、IEC-60870 B、IEC-61850 C、DL/T 860 D、以上都不正确LD指的是（）。
正确答案：（A）A、逻辑设备B、逻辑节点C、数据对象D、数据属性LN指的是（）。
正确答案：（B）A、逻辑设备B、逻辑节点C、数据对象D、数据属性DO指的是（）。
正确答案：（C）A、逻辑设备B、逻辑节点C、数据对象D、数据属性DA指的是（）。
正确答案：（D）A、逻辑设备B、逻辑节点C、数据对象D、数据属性GOOSE报文可用于传输：（）。
正确答案：（D ）A、单位置信号B、双位置信号C、模拟量浮点信息D、以上均可以数字化变电站中采样值传输表示为：（）。
正确答案：（C）A、GOOSEB、MMSC、SVD、SNTP数字化变电站中保护跳闸信号采用（）传输。
正确答案：（A）A、GOOSEB、MMSC、SVD、SNTP数字化变电站中保护装置与监控系统的通信采用（）传输。
正确答案：（B）A、GOOSE B、MMS C、SV D、SNTP数字化变电站中变电站配置描述文件简称是：（）。
正确答案：（C）A、ICDB、CIDC、SCDD、SSD数字化变电站中IED能力描述文件简称是：（）。
正确答案：（A）A、ICDB、CIDC、SCDD、SSD数字化变电站中IED实例配置文件简称是：（）。
正确答案：（B）A、ICDB、CIDC、SCDD、SSD在IEC61850标准中逻辑节点XCBR的含义是：（）。
正确答案：（C）A、闸刀B、压板C、断路器D、地刀在IEC61850标准中逻辑节点PDIS的含义是：（）。
正确答案：（B）A、过电流保护B、距离保护C、差动保护D、零序电流保护IEC61850标准在定义逻辑节点中，凡是以P开头的逻辑节点的含义是：（）。
正确答案：（C）A、自动控制B、系统逻辑节点C、保护D、其它装置在站控层后台机发现如：“熊#1主变低压侧测控装置：1#主变低压侧501Ia 遥测越变化率下限，越限值：2538.226A”报文时，保护人员应 BA、与自己工作无关，不关注B、结合该站运行方式，分析缺陷出现原因，再查看网络分析仪进行确认C、直接查看该时段网络分析仪报文智能变电站定期检验或技术改造难题在于（ A ）A、安全措施、联跳回路功能实现B、安全措施、保护装置功能实现C、本间隔二次回路功能实现关于母联充电启动失灵回路说法正确的是（ A ）A、母联启动失灵回路由母联保护动作接点串失灵屏母联电流接点组成，且该保护动作必须投入失灵保护压板B、母联启动失灵回路由母联保护动作接点串失灵屏母联电流接点组成，且该保护动作必须投入母差保护压板C、母联启动失灵回路由母联跳位接点串失灵屏母联电流接点组成，且该保护动作必须投入母差保护压板D、母联启动失灵回路由母联跳位接点串失灵屏母联电流接点组成，且该保护动作必须投入失灵保护压板传输各种帧长的数据时交换机固有延时应（小于10μs）。
变电站考试题库一、填空题1、设备巡视应按照能化变电站巡视路线图指示路线进行巡视。
2、检查避雷器时，主要检查避雷器的泄露电流是否正常，并定期记录。
3、通过观察孔查看封闭式开关柜应正常、无放电声、异味和不均匀机械噪声。
4、电气工程的安全用具分为两大类:即绝缘安全用具和一般防护安全用具。
5、人身触电急救时,如果触电者有呼吸,无心跳时则应该实施胸外挤压法急救。
6、气体继电器是针对变压器内部故障安装的保护装置。
7、进行检修作业时,断路器和隔离开关分闸后,要及时断开其操作电源。
8、负荷开关分闸后有明显的断开点,可起隔离开关的作用。
9、弹簧操作机构是利用弹簧瞬间释放的能量来完成断路器的合闸的。
10、在一次系统发生故障或异常时,要依靠继电保护和自动装置将故障设备迅速切除。
11、在进行全站停电操作时,应先将电容器组的开关断开,然后再停各分路的出线开关。
12、移动电气设备的电源线单相用三芯电缆,三相用四芯电缆。
13、验电时必须戴绝缘手套,对于35KV以上的电气设备,在没有专用验电器的特殊情况下,也可以用绝缘棒代替验电器来验电。
14、为了防止直接触电可采用双重绝缘、屏护、隔离等技术措施以保障安全。
15、配电装置中高压断路器属于一次设备。
高压断路器的控制开关属于二次设备。
二、判断题1、定期使用红外线测温仪对设备接头进行测温，并做好记录。
（√）2、在两母线无并列开关时，可用刀闸解环或并环。
（√）3、长期停运的变压器应定期进行充电，充电周期为每半年一次，充电时应投入变压器冷却装置。
（×）4、10kV三相供电系统一般采用中性点不接地或高电阻接地方式。
(√)5、保护接地的目的是为了防止人直接触电,保护人身安全。
(×)6、变电所开关控制、继保、检测与信号装置所使用的电源属于操作电源。
(√)7、变压器利用电磁感应原理,把交流输入电压升高或降低为不同频率的交流输出电压。
(×)8、变压器的防爆管有防止因变压器内部严重故障时油箱破裂的作用。
《变电站综合自动化》试卷
班级姓名成绩
一、填空题（每空格1分，共20分）
1、变电站综合自动化系统的范畴包括、、
、。
2、变电站综合自动化系统中模拟量输入中的A/D转换方式主要有、。
3、变电站综合自动化系统中开关量输入输出中的隔离技术主要有和。
4、变电站综合自动化系统中脉冲量的采集主要用于，解决脉冲量读数和计数的矛盾的主要技术是。
5、电力变压器微机保护的主保护主要有和。
6、变电站的电压和无功控制主要方法有和。
7、自动重合闸是指。
8、变电站综合自动化主要通讯网络有、、。
9、突变量电流元件的作用是。
二、简答题（每小题8分，共80分）
1、简述变电站综合自动化系统的采样方式及特点
2、写出傅氏算法的公式以及计算幅值和相位的公式，画出频谱特性曲线。
3、变压器励磁涌流的特点是什么
4、简述变压器比率制动和二次谐波制动原理
5、简述电力线路零序保护的优点
6、写出微机保护中计算负序电流和零序电流的公式
7、简述电力线路三段式保护的组成及整定原则
8、简述中性点不接地系统零序电流的特点
9、简述变电站运行状态的检测和识别方法
10、简述变电站综合自动化系统中常用的滤波器形式以及适用范围。

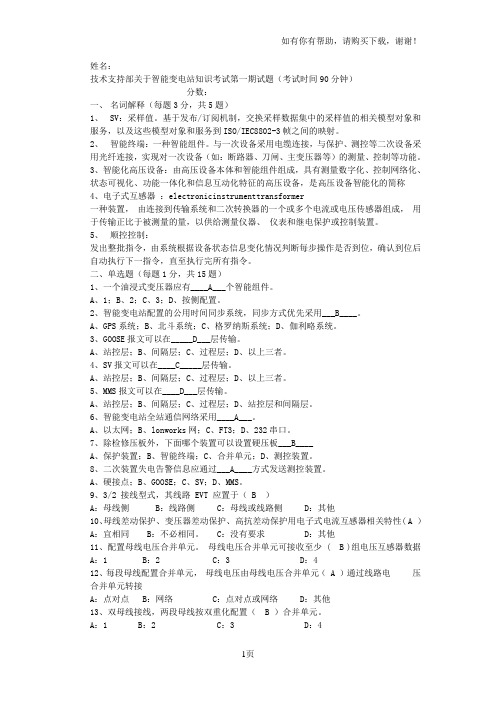

姓名：技术支持部关于智能变电站知识考试第一期试题（考试时间90分钟）分数：一、名词解释（每题3分，共5题）1、SV：采样值。
基于发布/订阅机制，交换采样数据集中的采样值的相关模型对象和服务，以及这些模型对象和服务到ISO/IEC8802-3帧之间的映射。
2、智能终端：一种智能组件。
与一次设备采用电缆连接，与保护、测控等二次设备采用光纤连接，实现对一次设备（如：断路器、刀闸、主变压器等）的测量、控制等功能。
3、智能化高压设备：由高压设备本体和智能组件组成，具有测量数字化、控制网络化、状态可视化、功能一体化和信息互动化特征的高压设备，是高压设备智能化的简称4、电子式互感器：electronicinstrumenttransformer一种装置，由连接到传输系统和二次转换器的一个或多个电流或电压传感器组成，用于传输正比于被测量的量，以供给测量仪器、仪表和继电保护或控制装置。
5、顺控控制：发出整批指令，由系统根据设备状态信息变化情况判断每步操作是否到位，确认到位后自动执行下一指令，直至执行完所有指令。
二、单选题（每题1分，共15题）1、一个油浸式变压器应有____A___个智能组件。
A、1；B、2；C、3；D、按侧配置。
2、智能变电站配置的公用时间同步系统，同步方式优先采用___B____。
A、GPS系统；B、北斗系统；C、格罗纳斯系统；D、伽利略系统。
3、GOOSE报文可以在_____D___层传输。
A、站控层；B、间隔层；C、过程层；D、以上三者。
4、SV报文可以在____C_____层传输。
A、站控层；B、间隔层；C、过程层；D、以上三者。
5、MMS报文可以在____D___层传输。
A、站控层；B、间隔层；C、过程层；D、站控层和间隔层。
6、智能变电站全站通信网络采用____A___。
A、以太网；B、lonworks网；C、FT3；D、232串口。
7、除检修压板外，下面哪个装置可以设置硬压板___B____A、保护装置；B、智能终端；C、合并单元；D、测控装置。
A.先投入电容器组，后升高主变压器分接头。
B.先升高主变压器分接头，后投入电容器组。
C.先退出电容器组，后升高主变压器分接头。
D.先投入电容器组，后降低主变压器分接头。
7.智能化变电站的特征可理解为以下几个方面（）A一次设备的智能化B二次设备的网络化C变电站通信网络和系统实现标准统一化D一次设备和二次设备数字化8.智能变电站包括自动化站级（）等。
A监视控制系统B站域控制C通信系统D对时系统9.有源电子式互感器利用电磁感应等原理感应被测信号，以下（）属于有源电子式互感器。
A采用罗氏线圈的电流互感器B采用电阻、电容或电感分压电压互感器C磁光玻璃型电流互感器D普克儿效应型电压互感器10.智能变压器在线监测包括本体监测和辅助设备监测两部分，监测单元具有自我监测和诊断能力。
属于其本体监测项目主要有（）.A温度及负荷监测B油中溶解气体及微水监测C铁芯接地电流监测D局部放电监测和套管绝缘监测二、判断题（判断下列描述是否正确。
对的在括号内打错的在括号内打“x”・每题2分，共计20分）。
1.站控层具有在线可编程的全站操作闭锁控制功能。
（）2.电压无功自动综合控制；低频减我；备用电源自投；小电流接地选线；故障录波和测距：事件顺序记录SOE等属于安全自动控制子系统。
（）3.开关量输入/输出系统由微机若干个串行接口、光耦合器及有触点的中间继电器等组成，主要用于各种保护的出口跳闸、信号报警、外部触点输入及人机对话、通信等功能。
（）4.数据采集系统是将输入保护装置的连续的模拟信号转换为可以被微机保护装置识别处理的离散的数字信号。
（）《变电站综合自动化与智能变电站技术》模拟试卷A答案一、选择题（下列每题所提供的答案中，将一个或多个正确答案填在括号内每题2分，共计20分）。
1.变电站综合自动化的研究内容包括（）oA电气量的采集和电气设备的状态监视、控制和调节。
B实现变电站正常运行的监视和操作，保证变电站的正常运行和安全。
C发生事故时，由继电保护和故障录波等完成瞬态电气量的采集、监视和控制，并迅速切除故障和完成事故后的恢复正常操作。
一、单项选择题（每题1分，共15分）1.智能电网将使人们的生活（ A ）。
A．更便捷、更低碳、更经济 B. 更便捷、更舒适、更经济C．更舒适、更低碳、更经济 D. 更便捷、更舒适、更低碳2.建设坚强智能电网的战略框架可以简要概括为（A ）。
A．一个目标、两条主线、三个阶段、四个体系、五个内涵和六个环节B．一条主线、两个目标、三个阶段、四个体系、五个环节和六个内涵C．一个目标、两条主线、三个阶段、四个体系、五个环节和六个内涵D．一条主线、两个目标、三个阶段、四个体系、五个内涵和六个环节3. 电能质量检测和治理装置是（ B ）技术领域关键设备研制内容。
A. 发电B. 配电C. 用电D. 调度4. 智能发电主要涉及（ C ）等技术领域。
A. 可再生能源，新能源，大容量储能应用B. 常规能源，可再生能源，清洁能源C. 常规能源，清洁能源，大容量储能应用D. 新能源，清洁能源，大容量储能应用5. 上风向风机的特点是（ B ）。
A. 风电机组的转速随着风速的变化而变化B. 必须安装调向装置来保持风机始终对准风向C. 风速变化时，风电机组的转速几乎保持恒定D. 风电机组无需调向装置，能够自动对准风向6. 电化学储能分类中的液流电池的特点是（ B ）。
A. 技术成熟，成本低；寿命短，存在环保问题B. 寿命长，可深度放电，便于组合，环保性能好；储能密度稍低C. 比能量与比功率高；高温条件、运行安全问题有待改进D. 比能量高，循环特性好；成组寿命有待提高，安全问题有待改进7. 柔性交流输电技术是在传统交流输电的基础上，将（ A ）与（）相结合。
A. 电力电子技术，现代控制技术B. 输电技术，现代控制技术C. 电力电子技术，输电技术D. 输电技术，控制潮流8. 柔性交流输电装置种类较多，采用不同的电力电子器件，以不同的方式与电网连接，控制方式不同，功能也各具特点。
其中静止无功补偿器（SVC）的控制方式为（A ）。
A. 触发相位控制B. 脉冲宽度调制C. 快速投切D. 慢速投切9. 输变电设备状态监测系统中，（ C ）的各类输变电设备状态监测装置负责采集状态监测数据，上传至省网侧状态监测数据库，供PMS高级应用模块及其他应用系统使用。
智能变电站基础知识一、单项选择题1. 合并单元是( )的关键设备。
(A)站控层；(B)网络层；(C)间隔层；(D)过程层答案：D2. 智能终端是( )的关键设备。
(A)站控层；(B)网络层；(C)间隔层；(D)过程层答案：D3. 从结构上讲，智能变电站可分为站控层设备、间隔层设备、过程层设备、站控层网络和过程层网络，即“三层两网” 。
( )跨两个网络。
(A)站控层设备；(B)间隔层设备；(C)过程层设备；(D)过程层交换机答案：B4. 智能变电站中交流电流、交流电压数字量经过( )传送至保护和测控装置。
(A)合并单元；(B)智能终端；(C)故障录波装置；(D)电能量采集装置答案：A5. 避雷器在线监测内容包括( )。
(A)避雷器残压；(B)泄漏电流；(C动作电流；(D)动作电压答案：B6. 智能变电站中 ( )及以上电压等级继电保护系统应遵循双重化配置原则，每套保护系统装置功能独立完备、安全可靠。
( A) 35 kV ；( B) 110kV；( C) 220kV；( D) 500 kV 答案： C7. 继电保护设备与本间隔智能终端之间通信应采用( )通信方式。
(A) SV点对点；(B) GOOS点对点；(C) SV网络；(D) GOOSI网络答案：B8. 继电保护之间的联闭锁信息、失灵启动等信息宜采用( )传输方式。
(A) SV 点对点；(B) GOOS点对点；(C) SV 网络；(D) GOOSI网络答案：D9. 智能变电站中双重化配置的两套保护的跳闸回路应与两个( )分别一一对应。
(A)合并单元；(B)智能终端；(C)电子式互感器；(D)过程层交换机答案：B10. 智能终端放置在（）中。
（A）断路器本体；（B）保护屏；（C）端子箱；（D）智能控制柜答案：D、多项选择题1. 智能开关的在线监测类型有：（）（A）局部放电在线监测；（B）绕组测温在线监测；（C）六氟化硫微水密度在线监测；（D）断路器机械特性在线监测答案：（A、C、D）2. 下列哪些设备不属于智能变电站过程层设备？（）（A）合并单元；（B）智能终端；（C）线路保护；（D）操作箱答案：（C、D）3. 下列哪些设备不属于智能变电站微机保护装置？（）（A）交流输入组件；（B）A/D转换组件；（C）保护逻辑（CPU）; （D）人机对话模件答案：（A、B）4. 下列哪些不属于智能变电站继电保护装置的硬压板？（）（A）“投检修状态”压板；（B）“保护出口跳闸”压板；（C）“投主保护”压板；（D）“启动失灵保护”压板答案：（B、C、D）5. 智能变电站的高级应用有：（）（A）智能告警及分析决策；（B）顺序控制操作；（C）设备状态可视化；（D）源端维护答案：（A、B、C、D）三、填空题1. 智能变电站定义：采用先进、可靠、集成、低碳、环保的智能设备，以____________________ ____________ 、 ___________ 为基本要求，自动完成信息采集、测量、控制、保护、计量和监测等基本功能，并可根据需要支持电网实时自动控制、智能调节、在线分析决策、协同互动等高级功能的变电站。
智能变电站继电保护普考试题（一）姓名工作单位一、填空题（25题，每空1分，共25分。
）1.保护装置应由独立的（直流/直流）变换器供电。
直流电压消失时，装置不应误动。
2.直流电源纹波系数（≤5%）时，保护装置应正确工作。
3.智能终端具备跳/合闸命令输出的监测功能。
当智能终端接收到跳闸命令后，应通过(GOOSE网)发出收到跳令的报文。
4.保护装置零序电压应采用（自产零序电压）。
5.智能变电站内，除纵联保护通道外，应采用（多模）光纤，采用无金属、阻燃、防鼠咬的光缆。
6.保护装置应按MU设置“SV接收”软压板。
当保护装置检修压板和MU上送的检修数据品质位不一致时，保护装置应报警并闭锁相关保护；“SV接收”压板退出后，相应采样值显示为（0），不应发SV品质报警信息。
7.电子式互感器的采集单元（A/D采样回路）、合并单元（MU）、保护装置、光纤连接、智能终端、过程层网络交换机等设备任一元件损坏时应告警，除（出口继电器）外，不应引起保护误动作跳闸。
8.保护装置上送站控层数据所带的时标，应采用（标准零时区），不应采用当地时区，人机界面应采用当地时区。
9.保护装置应支持不小于（16）个客户端的TCP/IP访问连接，应支持不小于（12）个报告实例。
10.电子式互感器两路独立采样数据的幅值差不应大于实际输入量幅值的（2.5%）（或0.02I n/0.02U n）。
11.MU时钟同步信号从无到有变化过程中，其采样周期调整步长应不大于（1μs）。
12.MU应实现采集器间的采样同步功能，外部同步时钟信号消失后，至少应满足10min内(4μs）同步精度要求。
13.开入动作电压应在额定直流电源电压的55%～70%范围内，可选择单开入或双位置开入，输出均采用(双位置)。
14.智能终端应具备接收IRIG-B码或PPS时钟同步信号功能，装置的对时精度误差应不大于(±1ms)。
15.接入两段及以上母线电压的母线电压MU，电压并列功能宜由(母线电压MU)实现；通过GOOSE网络获取母联（分段）断路器、刀闸位置信息，实现电压并列功能。
一、判断题（每题20 分，共2 题，总分40 分）
1、新型电力系统的核心特征在于在化石能源占据主导地位的基础上，逐步发展清洁能源。
A、对
B、错
C、I
D、J
E、K
F、L
G、M
正确
2、目前超大规模的电池储能系统通常是由若干个标准的储能单元电器并列构成。
A、对
B、错
正确
二、单选题（每题20 分，共2 题，总分40 分）
3、，在《西北电厂的并网运行管理实施细则》中规定，超短期预测曲线第二个小时调和的平均数准确率，应该大于（）。
A、0.2
B、0.25
C、0.97
D、0.75
正确
4、弱电网是指短路（）。
A、介于2-3
B、小于2
C、大于3
D、大于5
正确
三、多选题（每题20 分，共1 题，总分20 分）
5、风力发电和光伏发电的出力存在着（）等问题。
A、随机性
B、波动性
C、间歇性
D、惯性大
E、容量小
正确。
第1章变电站综合自动化系统的基础知识习题答案1.什么是变电站综合自动化？答：变电站综合自动化是利用先进的计算机技术、现代电子技术、通信技术和信号处理技术，实现对全变电站的主要设备和输、配电线路的自动监视、测量、自动控制和微机保护，以及与调度通信等综合性的自动化功能。
变电站综合自动化系统具有功能综合化、结构微机化、操作监视屏幕化、运行管理智能化等特征。
2.变电站综合自动化系统有哪些基本功能？答：变电站综合自动化系统的基本功能主要有微机保护、安全自动控制、远动监控、通信管理。
3.简述变电站层的组成。
答：变电站层一般主要由操作员工作站（监控主机）、五防主机、远动主站及工程师工作站组成。
4.RCS-9600综合自动化系统有哪几部份组成？答：RCS-9600综合自动化系统从整体上分为三层，即变电站层、通信层和间隔层，硬件主要由保护测控单元、通信控制单元及后台监控系统组成。
5.RCS-9600后台监控系统具有哪些特点？答：RCS-9600后台监控系统用于综合自动化变电站的计算机监视、管理和控制或用于集控中心对无人值班变电站进行远方监控。
RCS-9600后台监控系统通过测控装置、微机保护以及变电站内其他微机化设备（IED）采集和处理变电站运行的各种数据，对变电站运行参数自动监视，按照运行人员的控制命令和预先设定的控制条件对变电站进行控制，为变电站运行维护人员提供变电站运行监视所需要的各种功能，减轻运行维护人员的劳动强度，提高变电站运行的稳定性和可靠性。
6.RCS-9600系列保护测控单元完成的主要功能有哪些？答：RCS-9600系列保护测控单元作为变电站综合自动化系统一个基本部分，以变电站基本元件为对象，完成数据采集、保护和控制等功能。
概括地说，其完成的主要功能有：模拟量数据采集、转换与计算，开关量数据采集、滤波，继电保护，自动控制功能，事件顺序记录，控制输出，对时，数据通信。
7.RCS-9600综合自动化系统中实时采集的数据包括哪些类型？答：实时数据采集包括：1遥测。
智能变电站继电保护题库一、网络基础知识（一）填空题1、站控层由主机/和操作员站、工程师站、远动接口设备、保护及故障信息子站、网络记录分析系统等装置构成，面向全变电所进行运行管理的中心控制层，并完成与远方控制中心、工程师站及人机界面的通信功能。
2、间隔层由保护、测控、计量、PMU等装置构成，利用本间隔数据完成对本间隔设备保护、测量、控制和计量等功能。
3、过程层是一次设备与二次设备的结合面，主要由电子式互感器、合并单元、智能终端等自动化设备构成。
4、站控层、间隔层网络是连接站控层设备和间隔层设备、站控层内以及间隔层内不同设备的网络，并实现站控层和间隔层之间、站控层内以及间隔层内不同设备之间的信息交互。
5、过程层网络是连接间隔层设备和过程层设备、间隔层内以及过程层内不同设备的网络，并实现间隔层和过程层之间、间隔层内以及过程层内不同设备之间的信息交互。
6、智能变电站的网络应采用传输速率为100Mbps或更高的以太网，满足变电站数据交互的实时性和可靠性要求。
7、智能变电站自动化系统网络在逻辑结构上可分成站控层网络、间隔层网络和过程层网络，物理结构上宜分成站控层/间隔层网络和过程层网络。
8、智能变电站的站控层、间隔层网络和过程层网络宜独立组网，不同网络之间应在物理上相互独立。
9、智能变电站网络应具备网络风暴抑制功能、具备“故障弱化”的特性，即具有一定的容错能力，单点故障不能影响整个网络的正常工作。
10、智能变电站网络应具备通信工况、网络流量等指标的监视功能。
12、过程层网络设计必须满足GB/T 14285继电保护选择性、速动性、灵敏性、可靠性的要求。
13、站控层、间隔层MMS信息主要用于间隔层设备与站控层设备间通信，应具备间隔层设备支持的全部功能，其内容应包含四遥信息及故障录波报告信息。
14、MMS报文采用请求/响应、总召、周期报告上送、突发报告上送、文件传输等服务形式；站控层MMS信息应在站控层、间隔层网络传输。
检修公司智能变电站技能竞赛选拔考试试卷（2013年8月）时间：80分钟姓名：分数：一、判断题（每小题1分，共20分）。
1、220kV智能变电站应采用两套独立的同步对时系统。
( )2、变压器强油风冷装臵冷却器的控制把手有工作、备用、辅助和停止四种运行状态。
( )3、SF6断路器和组合电器里的SF6气体中的水分将对设备起腐蚀和破坏的作用。
( )4、变压器保护可采用分布式保护。
分布式保护由主单元和若干个子单元组成，子单元可以跨电压等级。
( )5、开关设备控制操作分三步进行。
选择结果应显示，当“选择”正确时才能进行“执行”操作。
( )6、过程层GOOSE网络要求保护装臵与本间隔的智能终端设备之间采用点对点通讯方式。
( )7、模拟量输出的电子互感器应采用屏蔽电缆。
( )8、智能终端的SOE分辨率应小于1ms。
( )9、直流回路中严禁使用熔断器。
( )10、CSMA/CD访问方法的优点是冲突不会降低网络性能。
( )11、VLAN之间需要通讯时，必须通过网络层的功能才可实现。
( )12、保护装臵应采取措施，防止输入的双A/D同时异常时误动作。
( )13、文件传输报文用来传送大型记录数据文件和控制命令。
( )14、远方投退软压板应采用“选择-返校-执行”方式。
( ) 15、对时系统异常属于智能设备严重缺陷。
( )16、保护装臵每更改一次配臵均应重新进行调试。
( )17、220kV母差保护备用间隔的“××线路GOOSE接收总投软压板”应设臵为0。
( )18、“直跳”是指智能电子设备经过以太网用GOOSE进行跳合闸信号传输。
( )19、一般室内矩形硬母线采用水平安装，是因其散热条件比竖装的好。
( )20、合并单元同步采样试验时，应同时施加交流信号至不同电压、电流合并单元输入端。
( )二、填空题（每小题2分，共20分）。
1、调试准备工作应包括测试工器具准备、系统设备检查、等。
2、在保护装臵上修改定值后应与运行人员共同核对，保证的正确性。
220kv及以下智能变电站实用化题库以下是一份220kv及以下智能变电站实用化题库，供您参考：
一、单项选择题
1. 智能变电站的三大基本技术特点不包括下列哪项？
A. 一次电气设备的技术特点
B. 二次保护控制系统的技术特点
C. 信息交互标准化的技术特点
D. 自动化系统一体化的技术特点
2. 在智能变电站中，以下哪项技术是实现信息交互标准化的关键？
A. 光纤技术
B. 电力电子技术
C. 传感技术
D. 控制技术
3. 关于智能变电站自动化系统一体化，下列哪项描述是错误的？
A. 自动化系统一体化提高了变电站的运维效率
B. 自动化系统一体化减少了二次电缆的使用量
C. 自动化系统一体化是通过各功能软件模块的集成实现的
D. 自动化系统一体化降低了变电站的建设成本
4. 下列哪项技术不是智能变电站中用于实现信息交互标准化的？
A. IEC 61850标准
B. GOOSE（通用面向对象变电站事件）技术
C. SNTP（简单网络时间协议）技术
D. 光纤通信技术
5. 关于智能变电站的一次电气设备，下列哪项描述是错误的？
A. 一次电气设备采用新型传感器进行状态监测和故障诊断
B. 一次电气设备与二次保护控制系统是相互独立的
C. 一次电气设备具有较高的安全性和可靠性
D. 一次电气设备采用了智能化设计以提高运行效率
以上题库仅供参考，智能变电站实用化题库涉及的内容广泛且专业性强，建议查阅相关资料或咨询专业人士以获取更全面和准确的信息。
智能变电站题库填空题1.保护功能逻辑节点有-----类，第一个字符是-------，差动保护逻辑节点-------，距离保护逻辑节点--------，保护跳闸条件逻辑节点是-------2.逻辑节点PDIF中的OP的中文语义是-------，其属性类型是-------3.断路器、隔离开关、软压板、变压器档位控制应使用---------------方式，装置复归应使用-------方式。
4.虚端子是描述IED设备的-----------输入、输出信号连接的总称，用以标示---------及其之间联系的二次回路信号，等同于传统变电站的屏端子。
5.一个物理设备应建模为一个IED对象，该对象是一个容器，包含--------对象，该对象包含一个-----对象，每个LD对象中至少包含3个对象：-------、------、其它应用逻辑节点。
6.每个服务器至少有一个访问点，一个访问点可以支持多个物理网口，无论物理网口是否合一，------------与--------应分访问点建模，---------------与----------------应统一访问点建模。
7.ICD文件已应包含模型子描述信息，如LD和LN实例应包含中文-----属性，实例化的DOI 应包含中文------和-------赋值。
8.保护模型中对应要跳闸的每个断路器各使用----PTRC实例，如母差保护按间隔建立PTRC 实例，变压器保护按-----建立PTRC实例，3/2接线线路保护则建立---个PTRC实例。
9.《IED61850继电保护应用模型》，告警信号用----上送，普通遥信信号用----上送，其它的统一在-----中扩充。
10.合并单元装置若需发送通道延时，宜配置在采样值数据集的第----个FCD。
如需需发送双AD的采样值，双AD宜配置相同的------或-----实例，且在采样值数据集中双AD的DO按-------顺序连续排放。
11.在用数字化继电保护测试仪进行保护装置单体调试时，应先导入SCD或CID文件进行SV或GOOSE输入输出----。
12.GPS时钟接收器由-------、----------、GPS接收内部电池组成。
13.智能变电站常用的网络对时协议有------------和精确时钟同步协议PTP。
14.OSI参考模型分为七层，从下到上分别为物理层、数据链路层、-------、------会话层、表示层和应用层。
15.在OSI七层模型中，-----为操作系统和应用软件提供访问网络的接口，并提供常见的网络应用服务。
16.IEC61850在MMS编码、解码过程中使用的BER基本编码规则，ASN.1基本编码规则BER采用的有-----、编码结构长度（Length）以及----------三个部分构成，一般称为TLV结构。
17.双重化配置的保护过程层网络应遵循-----原则。
42.合并单元提供给测控、录播等设备的采样数据采用SV网络传输方式，SV采样值网络与GOOSE网络-------。
45双重化配置保护使用的SV网络应遵循-----的原则，当一个网络异常或退出时不影响另一个网络运行。
41线路保护启动断路器失灵与重合闸等GOOSE信号一般采用---------方式。
76线路保护不经过GOOSE网络传输的信号为-------------。
18.在DL/T860标准中，-----是报告、日志及GOOSE的传输基础。
19.光纤接口类型有:----/----/-----/------20.根据《110kV—750kV智能变电站网络报文分析装置通用技术规范》，网络报文分析仪应满足故障前----（或设定时间）及故障后------（或设定时间）按文件存储，并生成事件记录。
21. 根据《110kV—750kV智能变电站网络报文分析装置通用技术规范》，网络报文分析仪用于站控层以太网通信端口不少于---个，设备的最大客户端连接能力应满足系统内不少于---个客户端同时连接的需要。
22.合并单元是电子式互感器接口的重要组成部分，起到了---的作用。
23.已知合并单元每秒种发4000帧报文，则合并单元中计数器的数值将在—到---之间正常翻转。
24.SV报文的以太网类型为--------，APPID的范围为-------------。
25.在某IEC61850-9-2的SV报文中看到电压量数值为0x000c71fb，已知其为峰值，那么其有效值是----kV。
26. .在IEC61850-9-2的SV报文中，每个通道的十六进制编码前4个字节表示该通道的-----，后4个字节表示该通道的-----27.根据《智能变电站继电保护技术规范》，合并单元输出应能支持多种采用频率，用于保护、测控的输出接口采用频率宜为----hz。
28. 根据《智能变电站继电保护技术规范》，合并单元的使用寿命宜大于---年。
29. 根据《智能变电站继电保护技术规范》，合并单元输入输出应采用光纤传输系统，并宜采用多模----nm型光纤。
30智能终端应至少带有一个---------（调试接口），、2个独立的-----接口（可根据工程需要扩展），必要时还可设置1个独立的------接口（用于上传状态监测信息），通信规约遵循DL/T860标准。
31智能终端应具有信息转换和通信功能，支持以-------方式上传一次设备的状态信息。
32智能终端主要由电源插件、-------、开入插件、开出插件、智能操作回路插件、---------组成。
33.智能终端响应正确报文延时不应大于---ms34《智能变电站通用技术条件》规定，智能终端开关量采集SOE分辨率应不大于-----ms35智能终端动作时间应不大于-ms36.智能终端开关量外部输入信号宜选用DC220/110CV,进入装置内部时应进行-----，隔离电压不小于----，软硬件滤波。
信号输入的滤波时间常数应保证在结点抖动以及存在外部干扰情况下不误发信，时间常数可调整。
37.智能终端具有开关量---和模拟量----采集功能，输入量点数可根据工程需要灵活配置，开关量输入宜采用强电方式采集，模拟量输入应能接受-------电流量和------电压量。
38.智能终端装置应具备高可靠性，所有芯片选用-------、------芯片，装置MTBF时间大于------h，使用寿命宜大于-----年。
39.智能终端装置在正常工作时，装置功率消耗不大于----W，当装置工作时不大于---W.40.智能变电站智能终端按照双重化配置时，应分别对应两个跳闸线圈，具有分相跳闸功能，其合闸命令输出则（并接至）-------。
43对于500kV智能变电站边断路器保护，当重合闸需要检同期功能时，采用-------------------的方式接入母线电压，不考虑中断路器检同期。
44.220kV及以上电压等级的智能变电站变压器应配置---套含有完整主、后备保护功能的变压器电量保护装置。
非电量保护-----布置，采用直接---跳闸方式，动作信息通过本体智能终端上送GOOSE网，用于测控及故障录播。
46.根据《智能变电站通用技术条件》，GOOSE开入软压板除双母线和单母线接线------、------开入软压板设在接收端外，其余皆应设在发送端。
47.智能化保护交流额定电流数字量采样值规约均为IEC60044-8时，额定值为----或------。
48智能化保护交流额定电流数字量采样值规约均为IEC61850-9-2时，0x01表示-----。
49智能化保护电压量定义采样值通信规约为GB/T20840.8时，额定值为------，采样值规约为DL/T860.9-2，0x01表示-----。
50有些电子式电流互感器是由线路电流提供电源，这种互感器电源的建立需要在一次电流接通后延迟一定时间，此延时称为-----，在此延时期间，电子式电流互感器的输出为-----。
51------是指唤醒电子式电流互感器所需的-----------。
52电子式互感器需提供采集器状态、辅助电源/自身取电电源状态、检修测试状态等信号输出，应具有完善的------，并能输出--------。
53电子式电压互感器宜采用----------实现同步采样，采样的同步误差应不大于------。
54合并单元的时钟输入可以是-----或-----，时间出发在-----------，每秒一个脉冲，合并单元应检验输入脉冲是否有误。
55一套ECT内应具有-----个保护用电流传感原件，每个传感原件由------路独立的采样系统进行采集，如双A/D系统。
56智能变电站在后台对220kV某线路间隔进行遥控操作，涉及后台、站控层网络、线路测控装置、---------及--------------，操作时应投入间隔测控装置及第一套智能终端的--------。
57智能保护装置跳闸状态是指：保护交直流回路正常，主保护、后备保护及测控功能软压板投入，------、---------及---------投入，保护装置-------取下。
58智能保护装置信号状态是指：保护交直流回路-----，主保护、后备保护及测控功能软压板-----，跳闸、启动失灵等GOOSE软压板-----，保护装置检修状态硬压板-----。
59智能保护装置停用状态是指：-----、---------及测控功能软压板退出，----、--------等GOOSE 软压板-----，保护装置检修状态硬压板-----，装置电源----。
60远方投退智能保护重合闸功能是否成功，可以根据------和----------------这两个不同源的信号进行对照判断。
61智能化保护装置通信模型一般设置------、------、-----三个总信号，同时，-----、-----总信号必须提供硬节点输出。
62变电站自动化系统从功能上划分为三层：------------、-------------、----------------。
63IEC61850标准中定义了---------------和-------------------。
通常在装置建模时，遥信、事件报告采用-------------，遥测报告采用----------。
64 IEC61850标准中遥控命令经过服务映射，最终下发到装置的mms的---------报文。
65光纤的类型主要分为两种：-------、-------。
66引起光纤衰弱的原因-------、---------、---------、---------。
67GOOSE的APPID地址范围为------------，SMV的APPID地址范围为------------.68智能变电站的高级应用包括-----------、----------及-----------、-----------、---------------、69IEC61850标准中，不同的功能约束代表不同的类型，请写出下列功能约束的含义：ST-------, MX----------- CO---------- SG----------70合并单元的母线电压切换可以通过两种开入方式进行切换，分别是-------------、--------------。
