智能变电站实操试题

智能变电站基础知识题库单选题100道及答案解析1. 智能变电站的核心特征是（）A. 智能化一次设备B. 网络化二次设备C. 全站信息数字化D. 以上都是答案：D解析：智能变电站的核心特征包括智能化一次设备、网络化二次设备、全站信息数字化等多个方面。

2. 智能变电站采用（）实现对一次设备的控制和监测。

A. 智能终端B. 合并单元C. 保护装置D. 测控装置答案：A解析：智能终端用于实现对一次设备的控制和监测。

3. 以下哪个不是智能变电站的通信规约（）A. IEC 61850B. IEC 60870-5-101C. MODBUSD. DNP3.0答案：C解析：MODBUS 一般不用于智能变电站。

4. 智能变电站中，（）用于实现电流、电压等模拟量的数字化。

A. 智能终端B. 合并单元C. 保护装置D. 测控装置答案：B解析：合并单元的作用是将模拟量转换为数字量。

5. 智能变电站的过程层网络通常采用（）A. 以太网B. 令牌环网C. 星型网D. 环形网答案：D解析：过程层网络多采用环形网结构，以提高可靠性。

6. 智能变电站的站控层设备不包括（）A. 监控主机B. 远动装置C. 合并单元D. 数据服务器答案：C解析：合并单元属于过程层设备。

7. 智能变电站中，（）承担继电保护功能。

A. 智能终端B. 保护装置C. 合并单元D. 测控装置答案：B解析：保护装置是实现继电保护功能的设备。

8. 智能变电站中，（）实现对一次设备的测量和控制。

A. 智能终端B. 保护装置C. 测控装置D. 合并单元答案：C解析：测控装置主要负责测量和控制一次设备。

9. IEC 61850 标准中，逻辑节点的英文缩写是（）A. LDB. LNC. DOID. SCL答案：B解析：逻辑节点的英文缩写是LN。

10. 智能变电站中，（）实现了变电站的智能化管理。

A. 自动化系统B. 智能辅助系统C. 在线监测系统D. 以上都是答案：D解析：自动化系统、智能辅助系统和在线监测系统等共同实现了变电站的智能化管理。

智能变电站题库（修改）2022年7月9日一、网络基础知识（一）填空题1、站控层由主机/和操作员站、工程师站、远动接口设备、保护及故障信息子站、网络记录分析系统等装置构成，面向全变电所进行运行管理的中心控制层，并完成与远方控制中心、工程师站及人机界面的通信功能。

2、间隔层由保护、测控、计量、PMU等装置构成，利用本间隔数据完成对本间隔设备保护、测量、控制和计量等功能。

3、过程层是一次设备与二次设备的结合面，主要由电子式互感器、合并单元、智能终端等自动化设备构成。

4、站控层、间隔层网络是连接站控层设备和间隔层设备、站控层内以及间隔层内不同设备的网络，并实现站控层和间隔层之间、站控层内以及间隔层内不同设备之间的信息交互。

5、过程层网络是连接间隔层设备和过程层设备、间隔层内以及过程层内不同设备的网络，并实现间隔层和过程层之间、间隔层内以及过程层内不同设备之间的信息交互。

6、智能变电站的网络应采用传输速率为100Mbp或更高的以太网，满足变电站数据交互的实时性和可靠性要求。

7、智能变电站自动化系统网络在逻辑结构上可分成站控层网络、间隔层网络和过程层网络，物理结构上宜分成站控层/间隔层网络和过程层网络。

8、智能变电站的站控层、间隔层网络和过程层网络宜独立组网，不同网络之间应在物理上相互独立。

9、智能变电站网络应具备网络风暴抑制功能、具备“故障弱化”的特性，即具有一定的容错能力，单点故障不能影响整个网络的正常工作。

10、智能变电站网络应具备通信工况、网络流量等指标的监视功能。

12、过程层网络设计必须满足GB/T14285继电保护选择性、速动性、灵敏性、可靠性的要求。

13、站控层、间隔层MMS信息主要用于间隔层设备与站控层设备间通信，应具备间隔层设备支持的全部功能，其内容应包含四遥信息及故障录波报告信息。

14、MMS报文采用请求/响应、总召、周期报告上送、突发报告上送、文件传输等服务形式；站控层MMS信息应在站控层、间隔层网络传输。

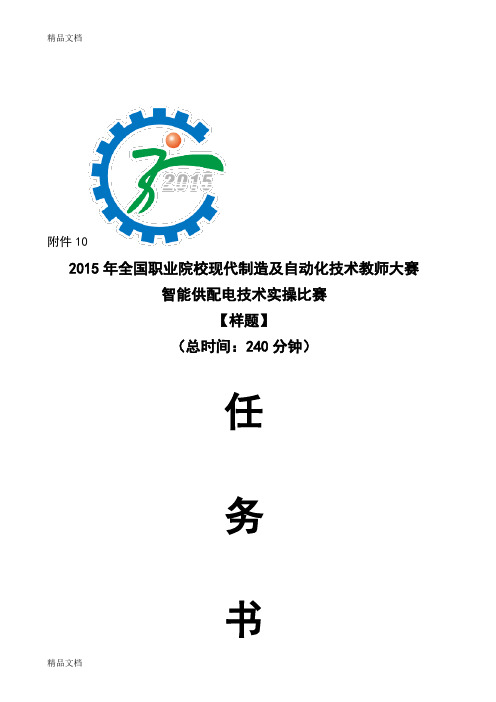

附件102015年全国职业院校现代制造及自动化技术教师大赛智能供配电技术实操比赛【样题】（总时间：240分钟）任务书场次：工位号：精品文档一、选手须知（请各位选手赛前务必仔细研读）1.总分100分，考试时间4小时（240分钟）。

2.选手在实操过程中应遵守竞赛规则和安全守则，确保人身和设备安全。

如有违反，则按照相关规定在考试的总成绩中扣除相应分值。

3.记录表中数据和文字用黑色水笔填写，要求字迹清晰，无法辨识时将视为无效。

4.考试过程中考生不得使用自带U盘及其它移动设备拷贝相关文件。

5.禁止使用相机及手机对试题进行拍照，否则取消考试资格。

6.选手在竞赛过程中根据任务书要求将各系统生成的运行记录或程序文件存储到任务书指定的目录及文件夹下，未存储到指定位置的运行记录或程序文件均不予给分。

二、实操比赛部分特别说明1.赛场提供的参考资料分别放在电脑“D:\智能供配电技术\参考资料”文件夹下。

电脑:指移动电脑桌上的电脑。

2.选手完成设备内部接线后，上电前必须进行自检，确认无误后，应向裁判示意，经裁判同意后通电。

3.选手在高压成套电气设备接线调试（任务一）中，根据功能要求，接线完成后，必须进行自检，确认无误后，需向裁判员示意，在裁判员与现场技术支持人员的监督下通电验证功能。

4.选手在短路电流计算及继电保护整定（任务二）中，解题过程写到计算专用答题页上，结果填入表格内。

5.选手在上位机软件设计及调试（任务三）前，应向裁判示意，由裁判将故障设置中的“实训方式”设置为“远控”，再执行该任务。

6.选手在电气倒闸操作及异常事故处理（任务四）中，首先完成异常事故处理，再进行电气倒闸操作。

在执行异常事故处理任务前，应先向裁判示意，由裁判将故障设置中的“实训方式”设置为“倒闸”，并设置故障，再进行异常事故及处理任务，当异常事故及处理任务完成后，应应向裁判示意，由裁判解除故障，然后接着完成电气倒闸操作。

三、工作任务任务一：高压成套电气设备安装接线通过对10kV高压计量及保护柜内电气设备安装接线等工作，实现对天东线的计量及保护功能。

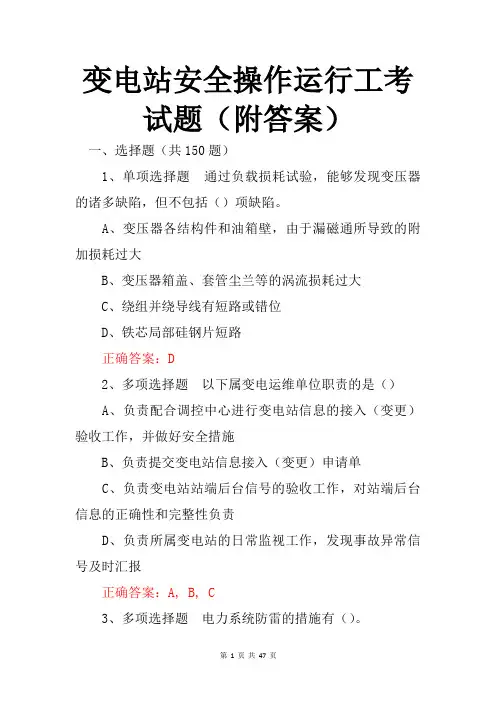

变电站安全操作运行工考试题（附答案）一、选择题（共150题）1、单项选择题通过负载损耗试验，能够发现变压器的诸多缺陷，但不包括（）项缺陷。

A、变压器各结构件和油箱壁，由于漏磁通所导致的附加损耗过大B、变压器箱盖、套管尘兰等的涡流损耗过大C、绕组并绕导线有短路或错位D、铁芯局部硅钢片短路正确答案：D2、多项选择题以下属变电运维单位职责的是（）A、负责配合调控中心进行变电站信息的接入（变更）验收工作，并做好安全措施B、负责提交变电站信息接入（变更）申请单C、负责变电站站端后台信号的验收工作，对站端后台信息的正确性和完整性负责D、负责所属变电站的日常监视工作，发现事故异常信号及时汇报正确答案：A, B, C3、多项选择题电力系统防雷的措施有（）。

A、避雷器；B、避雷针；C、接地极；D、架空地线。

正确答案：A, B, D4、单项选择题变压器的接线组别表示的是变压器的高、低压侧（）间的相位关系A、线电压B、线电流C、相电压D、相电流正确答案：A5、单项选择题下面关于互感器配臵原则说法不准确的是（）.A.110kV及以上电压等级采用电子式互感器或常规互感器均可。

B.电子式互感器经过充分的技术论证即可选用。

C.电子式互感器与合并单元工作电源宜采用直流。

D.在条件具备时，电子式互感器可与隔离开关、断路器进行组合安装。

正确答案：B6、多项选择题下面哪些是智能变电站主要辅助功能。

（）A、视频监控B、安防系统C、照明系统D、站用电源系统正确答案：A, B, C, D7、单项选择题西北电网330千伏的更高一级电压等级是多少？（）A、1000千伏B、750千伏C、1500千伏正确答案：B8、单项选择题哪种情况一般不使用三相重合闸（）。

A、单侧电源线路电源侧B、大机组出口C、线路跳闸后不进行重合闸，系统也能稳定运行的线路D、都不正确正确答案：B9、单项选择题支路空气小开关熔丝熔断，更换熔丝不允许增大熔丝规格，更不允许用（）代替。

A.先投入电容器组，后升高主变压器分接头。

B.先升高主变压器分接头，后投入电容器组。

C.先退出电容器组，后升高主变压器分接头。

D.先投入电容器组，后降低主变压器分接头。

7.智能化变电站的特征可理解为以下几个方面（）A一次设备的智能化B二次设备的网络化C变电站通信网络和系统实现标准统一化D一次设备和二次设备数字化8.智能变电站包括自动化站级（）等。

A监视控制系统B站域控制C通信系统D对时系统9.有源电子式互感器利用电磁感应等原理感应被测信号，以下（）属于有源电子式互感器。

A采用罗氏线圈的电流互感器B采用电阻、电容或电感分压电压互感器C磁光玻璃型电流互感器D普克儿效应型电压互感器10.智能变压器在线监测包括本体监测和辅助设备监测两部分，监测单元具有自我监测和诊断能力。

属于其本体监测项目主要有（）.A温度及负荷监测B油中溶解气体及微水监测C铁芯接地电流监测D局部放电监测和套管绝缘监测二、判断题（判断下列描述是否正确。

对的在括号内打错的在括号内打“x”・每题2分，共计20分）。

1.站控层具有在线可编程的全站操作闭锁控制功能。

（）2.电压无功自动综合控制；低频减我；备用电源自投；小电流接地选线；故障录波和测距：事件顺序记录SOE等属于安全自动控制子系统。

（）3.开关量输入/输出系统由微机若干个串行接口、光耦合器及有触点的中间继电器等组成，主要用于各种保护的出口跳闸、信号报警、外部触点输入及人机对话、通信等功能。

（）4.数据采集系统是将输入保护装置的连续的模拟信号转换为可以被微机保护装置识别处理的离散的数字信号。

（）《变电站综合自动化与智能变电站技术》模拟试卷A答案一、选择题（下列每题所提供的答案中，将一个或多个正确答案填在括号内每题2分，共计20分）。

1.变电站综合自动化的研究内容包括（）oA电气量的采集和电气设备的状态监视、控制和调节。

B实现变电站正常运行的监视和操作，保证变电站的正常运行和安全。

C发生事故时，由继电保护和故障录波等完成瞬态电气量的采集、监视和控制，并迅速切除故障和完成事故后的恢复正常操作。

第1章变电站综合自动化系统的基础知识习题答案1.什么是变电站综合自动化？答：变电站综合自动化是利用先进的计算机技术、现代电子技术、通信技术和信号处理技术，实现对全变电站的主要设备和输、配电线路的自动监视、测量、自动控制和微机保护，以及与调度通信等综合性的自动化功能。

变电站综合自动化系统具有功能综合化、结构微机化、操作监视屏幕化、运行管理智能化等特征。

2.变电站综合自动化系统有哪些基本功能？答：变电站综合自动化系统的基本功能主要有微机保护、安全自动控制、远动监控、通信管理。

3.简述变电站层的组成。

答：变电站层一般主要由操作员工作站（监控主机）、五防主机、远动主站及工程师工作站组成。

4. RCS-9600综合自动化系统有哪几部份组成？答：RCS-9600综合自动化系统从整体上分为三层，即变电站层、通信层和间隔层，硬件主要由保护测控单元、通信控制单元及后台监控系统组成。

5.RCS-9600后台监控系统具有哪些特点？答：RCS-9600后台监控系统用于综合自动化变电站的计算机监视、管理和控制或用于集控中心对无人值班变电站进行远方监控。

RCS-9600后台监控系统通过测控装置、微机保护以及变电站内其他微机化设备（IED）采集和处理变电站运行的各种数据，对变电站运行参数自动监视，按照运行人员的控制命令和预先设定的控制条件对变电站进行控制，为变电站运行维护人员提供变电站运行监视所需要的各种功能，减轻运行维护人员的劳动强度，提高变电站运行的稳定性和可靠性。

6. RCS-9600系列保护测控单元完成的主要功能有哪些？答：RCS-9600系列保护测控单元作为变电站综合自动化系统一个基本部分，以变电站基本元件为对象，完成数据采集、保护和控制等功能。

概括地说，其完成的主要功能有：模拟量数据采集、转换与计算，开关量数据采集、滤波，继电保护，自动控制功能，事件顺序记录，控制输出，对时，数据通信。

7. RCS-9600综合自动化系统中实时采集的数据包括哪些类型？答：实时数据采集包括：①遥测。

1 智能变电站对过程层网络的要求是什么？1）过程层SV 网络、过程层GOOSE 网络、站控层网络应完全独立配置；2）过程层SV 网络、过程层GOOSE 网络宜按电压等级分别组网。

变压器保护接入不同电压等级的过程层GOOSE 网时，应采用相互独立的数据接口控制器；3）继电保护装置采用双重化配置时，对应的过程层网络亦应双重化配置，第一套保护接入A 网，第二套保护接入B 网；110kV 过程层网络宜按双网配置；4）任两台智能电子设备之间的数据传输路由不应超过4 个交换机；5）根据间隔数量合理配置过程层交换机，3/2 接线型式，交换机宜按串设置。

每台交换机的光纤接入数量不宜超过16 对，并配备适量的备用端口。

2 智能变电站对网络交换机的要求是什么？1）应采用工业级或以上等级产品；2）应使用无扇型，采用直流工作电源；3）应满足变电站电磁兼容的要求；4）支持端口速率限制和广播风暴限制；5）提供完善的异常告警功能，包括失电告警、端口异常等。

3 220kV智能站的母线保护配置时的要求是什么1）母线保护按双重化进行配置。

2）各间隔合并单元、智能终端均采用双重化配置。

采用分布式母线保护方案时，各间隔合并单元、智能终端以点对点方式接入对应子单元。

3）母线保护与其他保护之间的联闭锁信号（失灵启动、母联（分段）断路器过流保护启动失灵、主变保护动作解除电压闭锁等）采用GOOSE 网络传输。

4 智能变电站对站控层相关设备的要求1）变电站监控系统应能分辨继电保护装置正常运行和检修信息，并在不同的窗口显示。

2）站控层设备应具备保护及录波信息收集、处理、控制、存储并按要求向调度端发送的能力。

3）站控层设备应支持对装置信息的优先级划分，信息分级原则可配置。

5 什么是缓存报告控制块（BRCB）？缓存报告控制块(BRCB)是按数据变化、品质变化、数据刷新引起的内部事件立即发送报告或存储事件到一定数据后传输，这样由于传输数据流控制约束或连接断开不会丢失数据值，BRCB提供SOE功能，BRCB一般用于遥信值传输。

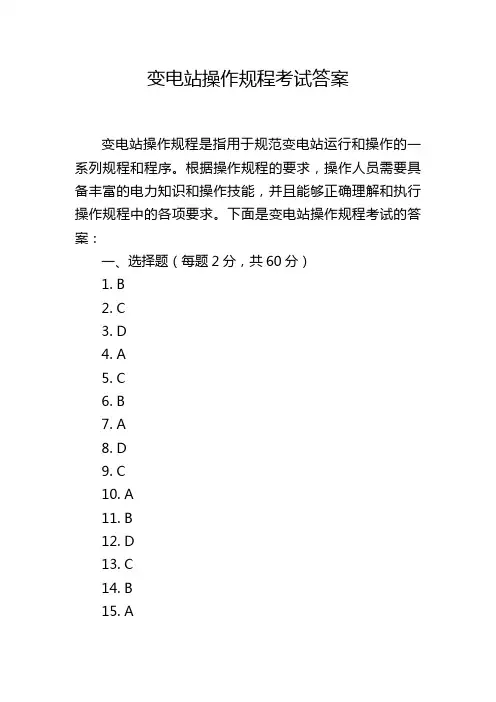

变电站操作规程考试答案变电站操作规程是指用于规范变电站运行和操作的一系列规程和程序。

根据操作规程的要求，操作人员需要具备丰富的电力知识和操作技能，并且能够正确理解和执行操作规程中的各项要求。

下面是变电站操作规程考试的答案：一、选择题（每题2分，共60分）1. B2. C3. D4. A5. C6. B7. A8. D9. C10. A11. B12. D13. C14. B15. A17. C18. B19. A20. D21. A22. C23. B24. D25. B26. C27. A28. D29. B30. C二、判断题（每题2分，共20分）1. 正确2. 错误3. 错误4. 正确5. 错误6. 正确7. 错误8. 正确10. 正确三、简答题（每题20分，共60分）1. 请简述变电站操作规程的重要性和作用。

变电站操作规程是用来规范和约束操作人员的行为，确保变电站能够正常运行和安全运行。

操作规程的实施能够提高操作人员的工作效率，减少操作失误和事故发生的可能性，保障人员的人身安全和设备的正常运行。

操作规程还规定了各种操作程序和技术要求，对操作人员进行培训和考核，提高操作人员的专业素质和技能水平。

因此，操作规程在变电站的运行中起着至关重要的作用。

2. 请简述变电站操作规程的编制和修订过程。

变电站操作规程的编制和修订需要经过以下几个步骤：（1）组织编制：由变电站管理部门组织相关技术人员和操作人员共同制定操作规程，确保规程的科学性和实用性。

（2）调研分析：对已有的操作规程进行调研和分析，了解实际运行中存在的问题和需要改进的方面。

（3）编写草案：根据调研结果，编写操作规程的初稿，明确各项要求和操作流程。

（4）评审修改：将初稿进行评审和修改，纳入相关专家和操作人员的意见和建议。

（5）试行验证：将修改后的操作规程进行试行验证，检验规程的可行性和有效性。

（6）修订完善：根据试行验证结果，对操作规程进行进一步修订和完善，达到最终版本。
