sjzl20081074-ZXSDR B8200 C100 技术手册

修订历史
Revision No. R1.0
Revision Date 2008/04/30
Revision Reason 第一次发布
资料编号：sjzl20081074 发布日期：2008/04/30
目录
1 产品概述 ............................................................................................1-1
法律声明
本资料著作权属中兴通讯股份有限公司所有。未经著作权人书面许可，任何单位或个人不得以任何方式摘录、复制或翻译。
侵权必究。
“ZTE”和“ZTE中兴”是中兴通讯股份有限公司的注册商标。中兴通讯产品的名称和标志是中兴通讯的专有标志或注册商标。在本手册中提及的其他产品或公司的名称可能是其各自所有者的商标或商名。在未经中兴通讯或第三方商标或商名所有者事先书面同意的情况下，本手册不以任何方式授予阅读者任何使用本手册上出现的任何标记的许可或权利。
1.6.1 系统架构 ..................................................................................................1-6 1.6.2 业务流程 ..................................................................................................1-7 1.7 对外接口 ............................................................................................................1-8 1.8 安装使用场景 .....................................................................................................1-9 1.9 组网 ................................................................................................................. 1-13 1.9.1 Abis接口组网 .......................................................................................... 1-13 1.9.2 基带-射频接口组网 ................................................................................ 1-14 1.10 操作维护系统 ................................................................................................. 1-14 1.11 技术指标 ........................................................................................................ 1-16 1.11.1 工程指标............................................................................................... 1-16 1.11.2 性能指标............................................................................................... 1-16 1.11.3 时钟参数............................................................................................... 1-17 1.12 遵循标准 ........................................................................................................ 1-17

BTS的组成(中兴)

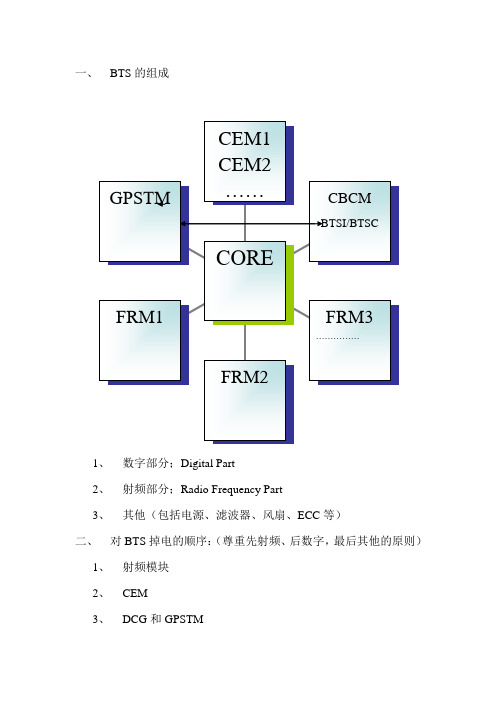

一、BTS的组成1、数字部分；Digital Part2、射频部分；Radio Frequency Part3、其他（包括电源、滤波器、风扇、ECC等）二、对BTS掉电的顺序：（尊重先射频、后数字，最后其他的原则）1、射频模块2、CEM3、DCG和GPSTM4、风扇（制冷单元）5、ECM6、总开关（滤波模块）如果对BTS加电，请按照“对BTS掉电的顺序”反向步骤。

不同的工程阶段的BTS机柜类型不太一样，BTS上方的开关顺序及结构也不一样，你可以根据BTS上的标注，按照以上顺序对BTS掉电/加电。

操作步骤至关重要，有时候往往因为操作步骤的错误，造成基站不能正常工作，并且不能引起重视，所以要求必须按照操作步骤进行操作，否则，可能出现故障！三、数字模块的组成1、CM ( Control Moudle )A、BTSC ( Basestation Transceiver Subsystem Controller )B、BTSI ( Basestation Transceiver Subsystem Interface )2、CORE ( COnfiguration REsource Moudle )3、CEM ( Channel Element Moudle )4、GPSTM ( Global Positioning System Timing Moudle )四、射频模块的五大部分组成：1、TRM ( Transmit / Receive Moudle )2、PAM ( Power Amplifier Moudle )3、EOM ( Electro-Optical Moudle )4、DPM ( Duplexer Power Moudle )5、FAM ( Fan alarm indication Moudle )注：每个BTS最多可加12块载频。

五、射频部分的连线顺序：1、Antenna → Feed Cable → DPM → TRM → EOM → Optical→ CORE2、CORE → Optical → EOM → TRM → PAM → DPM → FeedCable → Antenna。

015BTS(V2.0)原理专题

中兴通讯学院
<本文中的所有信息归中兴通讯股份有限公司所有，未经允许，不得外传>
TRM 单板面板和按纽
标识符号 PWR RUN MOD TST ACT STA RST TX RX1 RX2 ETP 2011-3-6 中文含义电源指示灯运行指示灯 BCCH模式指示灯备用信道激活指示灯状态灯复位按钮功放输出端口接收输入分集接收输入外部测试端口
中兴通讯学院
<本文中的所有信息归中兴通讯股份有限公司所有，未经允许，不得外传>
2011-3-6

CMM外部接口(2)
• • • •
外部环境监测接口 MMI：人机接口电源接口位置 ID 定义接口
中兴通讯学院
<本文中的所有信息归中兴通讯股份有限公司所有，未经允许，不得外传>
中兴通讯学院
<本文中的所有信息归中兴通讯股份有限公司所有，未经允许，不得外传>

TRM面板指示灯的含义
灯位 1 指示颜色绿/红名称 PWR 含义电源指示绿亮：正常红亮：告警灭：掉电或其它原因绿闪（4次/秒）：Boot运行绿闪（1次/秒）：Application运行其它：系统异常绿亮：BCCH指示，不广播System Info 绿闪（1次/秒）：BCCH指示，且广播System Info 灭：非BCCH指示红亮：BCCH闭塞（包括任意BCCHext上的闭塞）备用绿闪：信道激活指示红闪：信道闭塞指示红亮：CU禁止灭：正常运行绿闪（1次/秒）：系统初始化（Low）绿闪（4次/秒）：软件加载（High）红闪（1次/秒）：LAPD断链（High）红闪（4次/秒）：HDLC断链（Low）红亮：温度、时钟、帧号等其它所有告警按此按钮复位本模块工作方式

CDMA设备硬件介绍课件

BRDM
信令转发软件下载
IQ通路控制提供TRX的维护通道
MPU模块
BRDM信令转发IQ通路控制MPU模块
BRDM
BRDM板面板说明
BRDMBRDM板面板说明
BCIM
BCIM板
BCIME1STM-1BCIMBCPMRFSBRDMBCKM
BCIM
逻辑框图
注：BESP为E1防雷板
BCIM逻辑框图注：BESP为E1防雷板
BHPA
射频风扇模块面板说明
BHPA射频风扇模块面板说明
BHPA
BHPA
CDU
合路双工单元（CDU）结构图
CDU合路双工单元（CDU）结构图
CDU
CDU的功能：
将来自两个BHPA的两路载波发射信号进行合路，形成一路信号输出。收发双工。发射信号滤波，以抑制基站在规定发射带外的杂散。接收信号滤波，以抑制接收带外的干扰。
BCKM
BCKM板
BCKMBCKM板OPTICAL FIBERE1STM-1B
BCKM
主控时钟板（BCKM）从功能上分为：
1.主控模块（MPU）
2.时钟模块（CLK）
信令处理子模块(SIG)操作维护子模块(OMU)
BCKM主控时钟板（BCKM）从功能上分为：
Software input
CDMA
CDMA
GSM
GSM
WiMAX
WiMAX
UMTS
UMTS
归一化BTS平台
融合
HERT BTS平台使多产品融合成为可能
归一化HERT硬件平台
HERT平台（华为DBS3900）HERT: Huawei
HERT平台
HERT CDMA BTS种类:

中兴设备常用线参数介绍(看完)

目录第1章小区参数.......................................................................................................................................... 1-31.1 基本参数1 ....................................................................................................................................... 1-31.2 基本参数2 ....................................................................................................................................... 1-61.3 基本参数3 ....................................................................................................................................... 1-91.4 可选特征参数 ............................................................................................................................... 1-171.5 小区选择参数 ............................................................................................................................... 1-211.6 业务进程附加参数 ....................................................................................................................... 1-281.7 系统参数 ....................................................................................................................................... 1-321.8 小区可选参数 ............................................................................................................................... 1-351.9 其它参数 ....................................................................................................................................... 1-38 第2章小区对象参数................................................................................................................................ 2-422.1 收发信机参数 ............................................................................................................................... 2-422.2 干扰小区参数 ............................................................................................................................... 2-432.3 载频频率参数 ............................................................................................................................... 2-442.4 功率控制参数 ............................................................................................................................... 2-462.4.1 功率测量参数 ..................................................................................................................... 2-462.4.2 功率调整门限参数 ............................................................................................................. 2-502.4.3 功率控制参数 ..................................................................................................................... 2-552.4.4 其他参数 ............................................................................................................................. 2-562.5 切换控制参数 ............................................................................................................................... 2-602.5.1 切换预处理参数 ................................................................................................................. 2-602.5.2 切换门限参数 ..................................................................................................................... 2-642.5.3 切换条件参数 ..................................................................................................................... 2-722.5.4 切换控制参数 ..................................................................................................................... 2-752.5.5 其他参数 ............................................................................................................................. 2-762.5.6 切换算法参数 ..................................................................................................................... 2-792.5.7 子小区参数 ......................................................................................................................... 2-822.6 邻接小区切换并重选参数 ........................................................................................................... 2-841-12.7 邻接小区切换参数....................................................................................................................... 2-91 2.8 邻接小区重选参数....................................................................................................................... 2-91 2.9 跳频系统参数............................................................................................................................... 2-92第1章小区参数摘要本章主要介绍了小区参数。

05 ZXC10-BTSB 系统介绍

SDH Master BDS IP Cloud
中兴通讯学院
E1s or SDH IP Transfer to BSC
<本文中的所有信息归中兴通讯股份有限公司所有，未经允许，不得外传>
Fiber

To RFSs
To RFSs
To RFSs
Outline

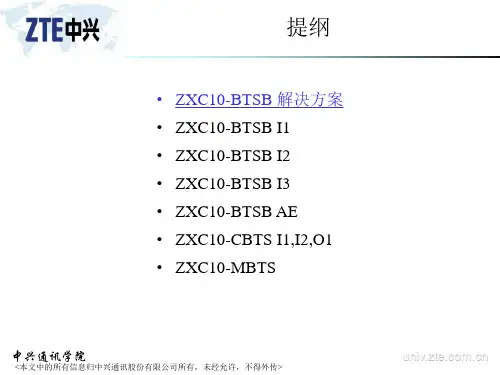

• ZXC10-BTSB Solution • ZXC10-BTSB I1 • ZXC10-BTSB I2 • ZXC10-BTSB I3
RIM
Signaling
GCM
Fiber Fiber Fiber
CHMs
Data
RIM
GPSTM
Slave BDS
DSM
CCM
Media Stream Ethernet Switch
Slave BDS
Ethernet HUB
Signaling Stream
SDH Master BDS
IP Transfer to BSC
TRXs TRXs Data
TRXC RMM M
Signalin
REMOTE RFS
LPAs / HPAs
Remote RF ........ Subsystem
........
Local RF Subsyste m
TRXC RMM M
TRXs TRXs Data
Signaling& Data Fiber Fiber Cable
Ethernet HUB
Ethernet Switch Signaling Stream UART
IP BDS
SNM
BIM SAM
中兴通讯学院
STM-1

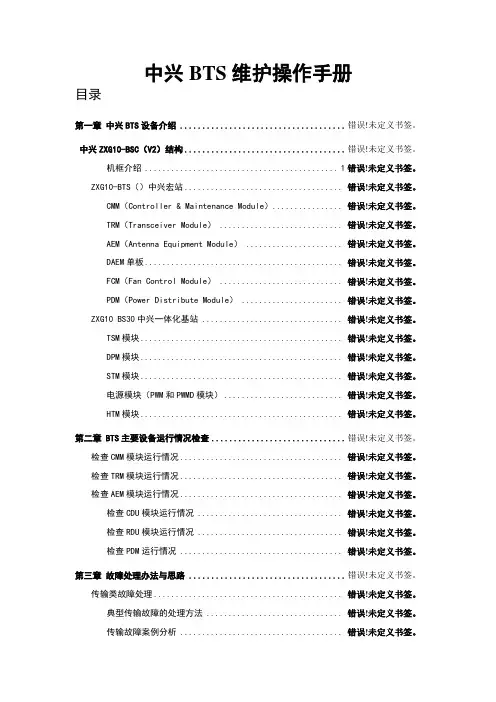

中兴BTS维护操作手册

中兴BTS维护操作手册目录第一章中兴BTS设备介绍 ..................................... 错误!未定义书签。

中兴ZXG10-BSC（V2）结构.................................... 错误!未定义书签。

机框介绍 ............................................ 1错误!未定义书签。

ZXG10-BTS（）中兴宏站.................................... 错误!未定义书签。

CMM（Controller & Maintenance Module）................ 错误!未定义书签。

TRM（Transceiver Module） ............................ 错误!未定义书签。

AEM（Antenna Equipment Module） ...................... 错误!未定义书签。

DAEM单板............................................. 错误!未定义书签。

FCM（Fan Control Module） ............................ 错误!未定义书签。

PDM（Power Distribute Module） ....................... 错误!未定义书签。

ZXG10 BS30中兴一体化基站 ................................ 错误!未定义书签。

TSM模块.............................................. 错误!未定义书签。

DPM模块.............................................. 错误!未定义书签。

BTS介绍

FCOMB
-4dB
天馈线
关于双工器
为了减少天线的数目， RBS2000类型的设备通常是发射与接收是在同一条天线上进行的，因此在不同类型的CDU中都有一个允许发射和接收端同时接到天线的设备，这个设备称 “双工器”。
关于跳频
为了减少无线方面的干扰，在GSM系统中普遍采用了跳频的方式来克服瑞利衰落和干扰，改善信号强度和质量，采用跳频后，可获得3dB左右的增益。跳频方式：基带跳频（Baseband Hopping）混合跳频（Synthesizer Hopping）
即时可替换和维修模块化设计使基站的维修变得更快捷、更简单 RBS2000支持超过三层以上的小区分层结构，包括网络覆盖的宏蜂窝小区、街道覆盖用的微蜂窝小区及室内覆盖的微微小区。2000系列设备还支持全向小区及方向小区。
含有三个小区的RBS2000基站
RBS2000系列基站设备的具体分类：
2、RBS2301、RBS2302 、RBS2401、RBS2402、 2111、 21112 、 2308、2309系列这种类型的设备属微蜂窝设备，可以在室内和户外安装，可以独立供电使用，体积较小，安装灵活方便。主要用在街道覆盖、室内覆盖等。
3、RBS2202系列：
这种类型的设备属于室内安装的设备，结构较 RBS2100系列的设备简单，没有独立的外部环境系统，不可独立供电（但可以自带整流模块）等，必须在室内安装使用。这种系列是我国GSM运营商所采用的主要Ericsson设备类型。
CDU的类型
目前使用的CDU有很多包括CDU-A、CDU-C、CDUC+、CDU-D,CDU-F,CDU-G,CDU-J,CDU-M等。其中 CDU-A,CDU-G(在dTRU里面有HCOMB)； CDU-J,CDU-M不采用合成技术； CDU-C,CDU-C+两种采用HCOMB； CDU-D,CDU-F采用FCOMB。如前所述， H-COMB一般只应用在两路信号的合成，若要将4路信号合成，则需要经过两级，损耗加大至6dB。广东四期工程后，大部分采用CDU-D，它可以进行多至 12路信号的合成，加上采用双极性天线，只用到两条馈线，施工特别简单。广东八期工程后开始出现RBS2206, 九期开始大量使用。 RBS2206使用CDU-F,CDU-G。它是的特点是配置方便！

中兴通讯8000系列 BTS产品配置原则说明

To ANT RX/TX
Duplexer
Combiner
LNA
To ANT RX/TX
Duplexer
Combiner
LNA
TX1 TX-COMTX2
RXM1RXD1 RXM2RXD2
DTRU
TX1 TX-COMTX2
RXM1RXD1 RXM2RXD2
DTRU
B8018配置说明
5~6载频/扇区的配置
– PDM是电源分配模块，负责BTS输入工作电源的滤波和分配，将-48V电源分配到各个模块。每个机架配置一个模块。
B8018配置说明
合分路配置-NCDU模块
NCDU模块
– 2合1合路器
– 1分4分路器
– 提供2路输出扩展接口
– 双工器duplexer
– 合路器的输出与双工器的输入在NCDU外部通过电缆连接
RX1 RX2 RX3 RX4
To ANT RX/TX
Duplexer
NECDU
To ANT RX
Rx filter LNA
To ANT RX/TX
Duplexer
NECDU
To ANT RX Rx filter LNA
TX1 TX-COM TX2
DTRU
RXM1 RXD1 RXM2 RXD2
NECDU模块可以实现一路发送和两路接收，所以单个NECDU模块可以实现单载频的分集接收
NCEU NCEN NCEN/2
模块组成
一个2合1合路器，一个1分4功分器，面板，安装底板等两个1分2功分器，面板，安装底板等一个2合1合路器，两个1分2功分器，面板，安装底板等
两个2合1合路器，2个1分2功分器，面板，安装底板等两个3合1合路器，2个1分4功分器，面板，安装底板等

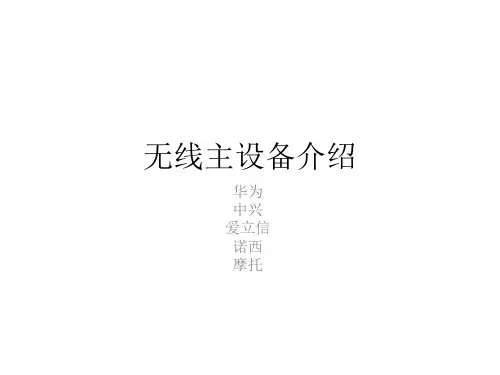

无线主设备介绍
