顶驱设备知识

引言：顶驱系统是石油钻井中重要的设备之一，它承担着提升和控制钻杆的任务。

为了提高工作效率和确保安全，顶驱系统的培训显得尤为重要。

本文将在上一篇培训文章的基础上，继续介绍有关顶驱系统的培训内容。

通过对顶驱系统的深入了解，从基本原理到操作技巧，使参与培训的人员能够掌握并熟练使用顶驱系统。

概述：正文内容：一、顶驱系统的组成和原理1.顶驱系统的主要组成部分：顶驱、顶驱控制系统、顶驱动力系统等。

2.顶驱系统的工作原理及其相关参数的意义。

3.顶驱系统的工作流程以及各个组成部分之间的配合关系。

二、顶驱系统的安装和调试1.顶驱系统的安装步骤和注意事项。

2.顶驱系统的调试方法和步骤。

3.顶驱系统的传感器校准与校验。

三、顶驱系统的操作技巧1.顶驱系统的开机和关机操作。

2.顶驱系统的操作界面和功能介绍。

3.顶驱系统的参数设置和调整技巧。

4.顶驱系统的故障处理和应急措施。

5.顶驱系统的数据记录和分析技巧。

四、顶驱系统的故障排除与维护1.顶驱系统的常见故障及其排除方法。

2.顶驱系统的定期维护内容和方法。

3.顶驱系统的备件管理和更换流程。

五、顶驱系统的应用与发展1.顶驱系统在不同钻井工况下的应用特点。

2.顶驱系统在钻井作业中的安全性和效率的重要性。

3.顶驱系统的新技术和新产品的研发方向。

4.顶驱系统的未来发展趋势和市场前景。

总结：通过本文的详细阐述，参与顶驱系统培训的人员可以全面了解顶驱系统的组成和原理，掌握顶驱系统的安装调试方法以及操作技巧，熟悉顶驱系统的故障排除与维护，了解顶驱系统的应用及其发展趋势。

这些知识将有助于提升工作效率和确保作业安全，进一步推动顶驱系统的发展和应用。

顶驱安全操作规程1. 引言顶驱是一种高度关键的钻井设备，必须遵循严格的安全操作规程以确保钻井操作人员的安全。

在使用顶驱前或安装顶驱时，必须遵循下述安全操作规程。

2. 安装顶驱在安装顶驱前，必须确保设备的负载能力合理，并根据钻井设备的类型使用正确的下接口和稳定器。

使用附有顶驱的钻杆时，应该注意以下几点：•确保钻杆上的每个接头都按照制造商的规定安装。

•确保钻杆的外观没有裂纹或其他损坏情况，若发现问题请立即停止使用并报告给维修人员。

•必须使用正确的线索油尺并每八小时检查传感器。

•确定扩螺钻头的外径，并选择相应的管柱。

3. 操作规程在使用顶驱期间，必须遵循以下操作规程：3.1 稳定性控制控制提升/下降速率并避免过大的下压力。

在钻进过程中，控制顶驱的稳定性，正确操作调节顶驱的安全阀，避免压力过高并导致故障。

使用调节器，可提供一个额外的安全阀。

3.2 管柱旋转在操作钻井过程中，确保管柱旋转的方向一致，并让顶驱跟随管柱。

当使用方向性稳定器时，必须向稳定器管道施加恰当的旋转力，并确保稳定器安全地固定到钻杆上。

3.3 压控在已将井口与顶驱连接成功并已固定的情况下，应严格控制压力。

若设备高压存在异常，应停止钻井操作并联系负责人员进行检查维护。

3.4 清洁在停止钻进工作后，必须对设备进行彻底的清洁。

此外还要定期检查顶驱设备的其他组件，确保其安全可靠。

4. 常见问题与解决4.1 顶驱噪音大若发现顶驱噪音较大，可以采取以下措施：•确保泵能提供最佳的操作压力，并缩低泵的运转速度。

•检查振动情况，并及时维修相关设备。

•更换油封。

4.2 顶驱传输系统故障若发现顶驱传输系统存在故障，应尽快采取如下措施：•关闭电子系统。

•检查电缆是否断开或其他问题。

•确保电气面板上的继电器保持正常并检查所有继电器的状态。

5. 结论为确保安全可靠的钻井设备的使用，必须遵循严格的安全操作规程。

以上所述只是顶驱操作的基本要求，任何未包含在此文档中的顶驱使用规程，应根据制造商要求进行操作。

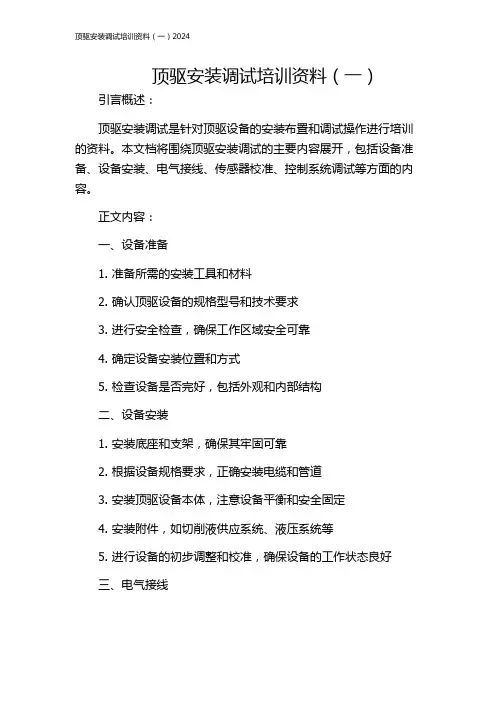

顶驱安装调试培训资料（一）引言概述：顶驱安装调试是针对顶驱设备的安装布置和调试操作进行培训的资料。

本文档将围绕顶驱安装调试的主要内容展开，包括设备准备、设备安装、电气接线、传感器校准、控制系统调试等方面的内容。

正文内容：一、设备准备1. 准备所需的安装工具和材料2. 确认顶驱设备的规格型号和技术要求3. 进行安全检查，确保工作区域安全可靠4. 确定设备安装位置和方式5. 检查设备是否完好，包括外观和内部结构二、设备安装1. 安装底座和支架，确保其牢固可靠2. 根据设备规格要求，正确安装电缆和管道3. 安装顶驱设备本体，注意设备平衡和安全固定4. 安装附件，如切削液供应系统、液压系统等5. 进行设备的初步调整和校准，确保设备的工作状态良好三、电气接线1. 进行电气接线之前，确认所有电源已切断，并遵循相关安全规定2. 根据设备电气图，进行电气接线布置3. 连接电源线和地线，确保接线牢固可靠4. 连接检测仪表和传感器，确保信号传输正常5. 完成电气接线后，进行必要的接线测试和仪表校准四、传感器校准1. 确保传感器的安装位置正确，并进行必要的调整和固定2. 针对不同的传感器类型，进行相应的校准操作3. 使用专业的校准设备和工具，确保校准的精度和准确性4. 进行校准测试，调整传感器参数，使其符合设定要求5. 完成传感器校准后，进行必要的测试和验证五、控制系统调试1. 连接控制系统和顶驱设备，确保信号传输正常2. 配置控制系统参数，包括工作模式、速度控制等3. 进行初步的功能测试，检查顶驱设备的正常工作4. 调试控制系统，根据设备要求进行参数调整5. 完成控制系统调试后，进行综合测试和验证，确保顶驱设备的稳定性和可靠性总结：顶驱安装调试是一项关键的工作，需要综合考虑安装布置、电气接线、传感器校准和控制系统调试等多个方面。

合理的设备准备、正确的设备安装，以及精确的传感器校准和系统调试，都对顶驱设备的运行和安全起着重要的作用。

顶驱系统培训（二）
引言概述：
本文旨在介绍顶驱系统培训的具体内容，包括系统组成、操作流程、故障处理等方面的知识。

通过系统化的培训，帮助学员理解和掌握顶驱系统的工作原理和操作技巧，提高工作效率和安全性。

正文：
一、顶驱系统组成
1. 顶驱系统的基本构成
2. 顶驱系统的主要组件及功能
3. 顶驱系统的安装和维护
二、操作流程
1. 顶驱系统的开机步骤
2. 顶驱系统的工作模式及切换方法
3. 顶驱系统的参数设置与调整
4. 顶驱系统的运行监控和维护
5. 顶驱系统的关机步骤
三、故障处理
1. 常见故障的识别和排除方法
2. 顶驱系统的报警处理和应急措施
3. 顶驱系统的维修与更换零部件
4. 顶驱系统的预防性维护和保养
5. 顶驱系统故障案例分析及解决方案
四、操作技巧与安全事项
1. 顶驱系统的操作规程和安全操作注意事项
2. 顶驱系统的应急处理与事故防范
3. 顶驱系统操作中的注意事项和技巧
4. 顶驱系统操作的常见问题及解决方法
5. 顶驱系统操作中的常见疑问解答
五、系统性能评估与改进
1. 顶驱系统的性能评估指标和方法
2. 顶驱系统操作的质量控制和改进方法
3. 顶驱系统操作历史数据的分析和利用
4. 顶驱系统操作效率的提升和优化措施
5. 顶驱系统培训结束后的反馈与建议
总结：
通过本次顶驱系统培训，学员们能够全面了解顶驱系统的组成、操作流程和故障处理方法。

培训还注重培养学员的操作技巧和安全意识，同时对系统性能评估和改进进行了介绍。

希望学员们通过本次培训能够更好地应对实际工作中遇到的问题，提高工作效率和安全性。

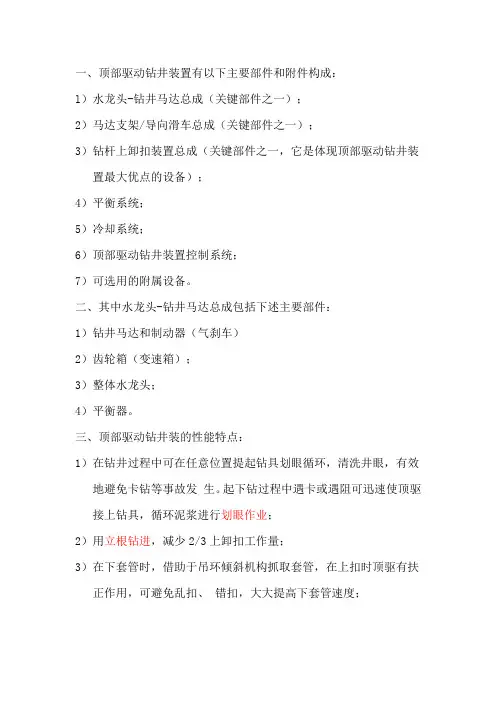

一、顶部驱动钻井装置有以下主要部件和附件构成：l）水龙头-钻井马达总成（关键部件之一）；2）马达支架/导向滑车总成（关键部件之一）；3）钻杆上卸扣装置总成（关键部件之一，它是体现顶部驱动钻井装置最大优点的设备）；4）平衡系统；5）冷却系统；6）顶部驱动钻井装置控制系统；7）可选用的附属设备。

二、其中水龙头-钻井马达总成包括下述主要部件：1）钻井马达和制动器（气刹车）2）齿轮箱（变速箱）；3）整体水龙头；4）平衡器。

三、顶部驱动钻井装的性能特点：1）在钻井过程中可在任意位置提起钻具划眼循环，清洗井眼，有效地避免卡钻等事故发生。

起下钻过程中遇卡或遇阻可迅速使顶驱接上钻具，循环泥浆进行划眼作业；2）用立根钻进，减少2/3上卸扣工作量；3）在下套管时，借助于吊环倾斜机构抓取套管，在上扣时顶驱有扶正作用，可避免乱扣、错扣，大大提高下套管速度；4）在憋钻时，可用刹车机构刹住钻具，慢慢释放，防止钻具迅速反弹，以防损坏钻具或脱扣；5）在定向钻进中，可用刹车机构刹住顶驱主轴，进行定向造斜；6）在井涌、井喷时，在井架内任意高度可迅速关闭内防喷器；7）由于不使用转盘，提高了井口操作时的安全性；8）借助于倾斜臂和旋转头的作用，井口上卸扣作业和二层台作业的体力劳动强度大大减轻；9）在稳斜段钻进时，可随意提动钻具，避免岩屑沉积；10）利用立根钻进，可实现连续长筒取芯达27米。

四、其结构特点：1）简便的安装移运性能；2）具有较大的卸扣能力；3）导轨安装与拆卸检修方便，具有互换性能；4）顶驱体可通过过渡环直接与游车连接，减少整个装置的工作高度；5）液压控制的旋转头装置，可带动吊环倾斜机构旋转360&ordm，并有级锁紧；6）高强度的齿轮减速传动；7）钻井和起下钻采用不同的负荷通道，延长主轴承的使用寿命；8）背钳采用四点浮动夹持，提高了背钳的夹持能力，减少了对钻具的损伤；9）采用液压浮动油缸平衡顶驱主体自重，可在上卸扣作业时保护钻具接头丝扣。

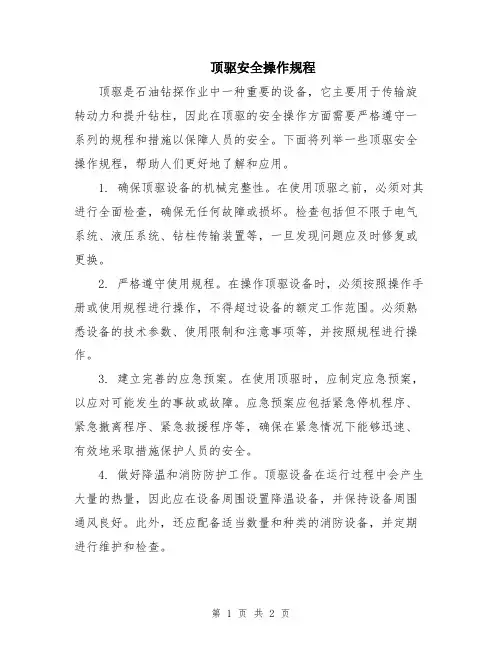

顶驱安全操作规程顶驱是石油钻探作业中一种重要的设备，它主要用于传输旋转动力和提升钻柱，因此在顶驱的安全操作方面需要严格遵守一系列的规程和措施以保障人员的安全。

下面将列举一些顶驱安全操作规程，帮助人们更好地了解和应用。

1. 确保顶驱设备的机械完整性。

在使用顶驱之前，必须对其进行全面检查，确保无任何故障或损坏。

检查包括但不限于电气系统、液压系统、钻柱传输装置等，一旦发现问题应及时修复或更换。

2. 严格遵守使用规程。

在操作顶驱设备时，必须按照操作手册或使用规程进行操作，不得超过设备的额定工作范围。

必须熟悉设备的技术参数、使用限制和注意事项等，并按照规程进行操作。

3. 建立完善的应急预案。

在使用顶驱时，应制定应急预案，以应对可能发生的事故或故障。

应急预案应包括紧急停机程序、紧急撤离程序、紧急救援程序等，确保在紧急情况下能够迅速、有效地采取措施保护人员的安全。

4. 做好降温和消防防护工作。

顶驱设备在运行过程中会产生大量的热量，因此应在设备周围设置降温设备，并保持设备周围通风良好。

此外，还应配备适当数量和种类的消防设备，并定期进行维护和检查。

5. 做好人员培训和安全意识教育。

对于使用顶驱设备的人员，应进行全面的培训和教育，使其具备独立操作和应对事故的能力。

培训内容包括设备操作方法、安全注意事项、应急处理程序等，同时还要加强其安全意识，使其能够时刻保持对安全的高度重视。

6. 做好设备维护和保养工作。

定期对顶驱设备进行维护和保养，确保其正常运行和安全可靠。

维护工作包括但不限于设备检查、润滑、清洁等，同时还要定期对设备进行检测和检修，发现问题及时处理，确保设备在最佳状态下进行作业。

7. 做好相关记录和报告工作。

在使用顶驱设备过程中，应及时、准确地记录设备的运行状态、维护情况、事故信息等，并上报相关部门和领导，以便进行后续分析和处理。

这些记录和报告是对设备安全性能和操作规程的评估和改进的重要依据。

总之，顶驱设备的安全操作对于保障人员的生命安全和设备的正常运行至关重要。

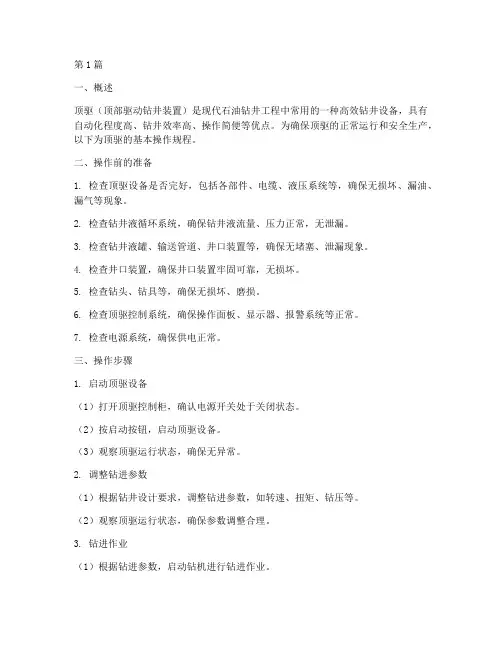

第1篇一、概述顶驱（顶部驱动钻井装置）是现代石油钻井工程中常用的一种高效钻井设备，具有自动化程度高、钻井效率高、操作简便等优点。

为确保顶驱的正常运行和安全生产，以下为顶驱的基本操作规程。

二、操作前的准备1. 检查顶驱设备是否完好，包括各部件、电缆、液压系统等，确保无损坏、漏油、漏气等现象。

2. 检查钻井液循环系统，确保钻井液流量、压力正常，无泄漏。

3. 检查钻井液罐、输送管道、井口装置等，确保无堵塞、泄漏现象。

4. 检查井口装置，确保井口装置牢固可靠，无损坏。

5. 检查钻头、钻具等，确保无损坏、磨损。

6. 检查顶驱控制系统，确保操作面板、显示器、报警系统等正常。

7. 检查电源系统，确保供电正常。

三、操作步骤1. 启动顶驱设备（1）打开顶驱控制柜，确认电源开关处于关闭状态。

（2）按启动按钮，启动顶驱设备。

（3）观察顶驱运行状态，确保无异常。

2. 调整钻进参数（1）根据钻井设计要求，调整钻进参数，如转速、扭矩、钻压等。

（2）观察顶驱运行状态，确保参数调整合理。

3. 钻进作业（1）根据钻进参数，启动钻机进行钻进作业。

（2）观察顶驱运行状态，确保钻进平稳、无异常。

4. 监测钻进数据（1）实时监测钻进数据，如钻进深度、转速、扭矩、钻压等。

（2）分析钻进数据，发现异常情况及时调整钻进参数。

5. 顶驱停机（1）根据钻井设计要求，调整钻进参数至停机状态。

（2）按停止按钮，停止顶驱设备。

（3）关闭顶驱控制柜，确保设备安全。

四、注意事项1. 操作人员应熟悉顶驱设备结构、性能和操作规程。

2. 操作过程中，密切观察顶驱运行状态，发现异常情况立即停机检查。

3. 严格遵守安全操作规程，确保人身和设备安全。

4. 定期对顶驱设备进行维护保养，确保设备正常运行。

5. 钻井液循环系统、井口装置等设备应保持良好状态，防止泄漏、堵塞等现象。

6. 钻头、钻具等钻具应定期检查，确保无损坏、磨损。

五、操作结束1. 关闭顶驱设备，确保设备处于安全状态。

关于顶驱，你需要知道这些…顶驱简介顶驱的全称为顶部驱动钻井装置TDS(TOP DRIVE DRILLING SYSTEM)，是美国、法国、挪威近20年来相继研制成功的一种顶部驱动钻井系统。

它可从井架上部空间直接旋转钻杆，沿专用导轨向下送进，完成钻杆旋转钻进，循环钻井液，接立柱，上卸扣和倒划眼等多种钻井操作。

该系统显著提高了钻井作业的能力和效率，并已成为石油钻井行业的标准产品，从世界钻井机械的发展趋势上看，为适应钻井自动化的进步需求，顶部驱动钻井装置。

顶驱的特点作为当前最新的钻井方式，有许多不同于方钻杆钻井的优点。

同以前的方法相比，顶部驱动钻井装置还有一些特定优点:1.节省接单根时间顶部驱动钻井装置不使用方钻杆，不受方钻杆长度限制，避免了钻进9米左右接单根的麻烦。

取而代之的是利用立柱钻进，大大节省了接单根的时间，从而节约了钻井时间。

2. 倒划眼防止卡钻顶部驱动钻井装置具有使用28米立柱倒划眼的能力，可在不增加起钻时间的前提下，顺利地循环和旋转将钻具提出井眼。

在定向钻井过程中，可以大幅度地减少起钻总时间。

3.下钻划眼顶部驱动钻井装置具有不解接方钻杆钻过砂桥和缩径点的能力。

使用顶部驱动钻井装置下钻时，可在数秒内接好钻柱，立刻划眼，从而减少卡钻的危险。

4. 人员安全顶部驱动钻井装置可减少接单根次数2/3，从而降低了事故发生率。

接单根只需要打背钳。

钻杆上卸扣装置总成上的倾斜装置可以使吊环、吊卡向下摆至鼠洞，大大减少了人员工作的危险程度。

5. 设备安全顶部驱动钻井装置采用马达旋转上扣，上扣平稳，并可从扭矩表上观察上扣扭矩，避免上扣扭矩过盈或不足。

钻井最大扭矩的设定，使钻井中出现蹩钻扭矩超过设定范围时马达会自动停止旋转，待调整钻井参数后再正常钻进，避免设备超负荷长时间运转。

►微课：详解顶驱安装全过程顶驱的组成1、综合游车VACRO 综合游动滑车组提供六个额定载荷为500T，外径为50 in的滑轮。

整个游车高。
