自然通风器、球形通风器全面对比

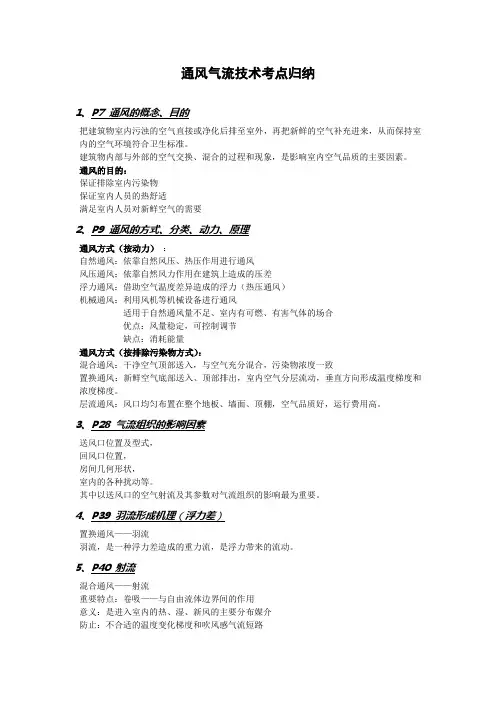

通风气流技术考点归纳1、P7 通风的概念、目的把建筑物室内污浊的空气直接或净化后排至室外，再把新鲜的空气补充进来，从而保持室内的空气环境符合卫生标准。

建筑物内部与外部的空气交换、混合的过程和现象，是影响室内空气品质的主要因素。

通风的目的：保证排除室内污染物保证室内人员的热舒适满足室内人员对新鲜空气的需要2、P9 通风的方式、分类、动力、原理通风方式（按动力）：自然通风：依靠自然风压、热压作用进行通风风压通风：依靠自然风力作用在建筑上造成的压差浮力通风：借助空气温度差异造成的浮力（热压通风）机械通风：利用风机等机械设备进行通风适用于自然通风量不足、室内有可燃、有害气体的场合优点：风量稳定，可控制调节缺点：消耗能量通风方式（按排除污染物方式）：混合通风：干净空气顶部送入，与空气充分混合，污染物浓度一致置换通风：新鲜空气底部送入、顶部排出，室内空气分层流动，垂直方向形成温度梯度和浓度梯度。

层流通风：风口均匀布置在整个地板、墙面、顶棚，空气品质好，运行费用高。

3、P28 气流组织的影响因素送风口位置及型式，回风口位置，房间几何形状，室内的各种扰动等。

其中以送风口的空气射流及其参数对气流组织的影响最为重要。

4、P39 羽流形成机理（浮力差）置换通风——羽流羽流，是一种浮力差造成的重力流，是浮力带来的流动。

5、P40 射流混合通风——射流重要特点：卷吸——与自由流体边界间的作用意义：是进入室内的热、湿、新风的主要分布媒介防止：不合适的温度变化梯度和吹风感气流短路6、P41 自由空气射流的特点空气从一个开口或喷嘴释放到没有固体边界的空间中，射流空气的静压等于周围空气的静压。

核心区、特征衰退区、轴对称衰退区、末端区自由气流剪切层——边界层7、P78 受限射流当射流边界的扩展受到房间边壁影响时，就称为受限射流。

不管是受限射流还是自由射流，都是对周围空气的扰动，它所具有的能量是有限的，它能引起的扰动范围也是有限的，不可能扩展到无限远去，而受限射流还要受到房间边壁的影响，因此形成了受限射流的特征。

无动力通风器知识大全【门窗幕墙】无动力通风器也叫屋面通风器、自然通风器、免电力通风器、涡轮通风器，是装在工业厂房顶部屋脊两侧的通风换气设备，24小时免电能补充足够室外清新空气，促进厂房空气循环对流，改善了工作环境，保障了职工身体健康。

提高了工作质量和工作效率，为企业创造更多的生产效益!一、无动力通风器工作原理：1.是利用自然界空气对流的原理,将任何平行方向的空气流动,加速并转变为由下而上垂直的空气流动。

2.是利用建筑和设备结合本身产生的烟囱效应，以达到室内外通风换气的一种设备。

二、无动力通风器特点：零成本运行24小时无需人员操作、重量轻、绿色环保、无噪音寿命长、安装简便迅捷、适用性广泛、独特的圆形外观(太极原理化解了平推的力量)和支撑结构，保证涡轮可以经受台风的袭击。

采用独特的变角管径，只要在0~22.5倾角的各种工业厂房轻钢结构压型板屋面、混凝土屋面都可以直接安装，其他坡度加附件也完全可以安装三、无动力通风器优点：1、坚固耐腐蚀，享有10年质量保证高品质的机身，经得起长时间得风吹雨打，可抵抗室内腐蚀性气体的侵蚀，优异的全密封低阻轴承，经久耐用永保润滑，无需进行保养。

2、通风器采用全封闭轴承，免润滑。

C45号钢作为主轴，具有很强的耐腐蚀性。

3、叶片波浪型叶片是根据精确的流体力学原理而设计，加大了扇叶与风的接触和角度，在微风中也可获得更大的旋转力，避免了各方向的风倒入风道的现象，并利用各方向的风加快涡轮头的旋转速度，充分起到防雨、防雪、排风的作用。

由于采用了波浪形状，机械强度大大增强，在同类产品中承压能力最佳!四、无动力通风器的使用领域：随着现在城市化的发展，如今的楼群建得是越来越密集了。

这就让室内的空气质量大大地下降，现在很多人都在饱受着室内空气污染的侵害，很多人都感觉在室内的时间长了会出现头痛、皮肤干燥、头晕恶心等症状。

如果单只是打开门窗进行通风是不现实的，特别是在寒冷的冬天时。

所以现在有很多人室内空气污染与治理都会选择窗式通风器。

自然通风器的种类
自然通风器工作原理是依靠室内外的温差，达到通风换气的目的。

自然通风器工作时不产生噪音，不使用能源，洁净环保，越来越受到钢结构厂房使用者的喜爱。

目前，自然通风器的型号有MCW1型并列风道式、MCW2型间隔风道式、MCW3碗式、MCW4型压杆式、MCW5型暗扣式、MCW6型整体骨架式、MCW7型箱型骨架式。

（可以参考四川麦克威科技有限公司参与主编的国标图集（11CJ33）。

以上型号是目前常用的自然通风器型号。

每种型号通风器都有各自的特点。

MCW1型并列风道式自然通风器是目前性价比最高的一种通风形式，具有自重轻，通风量大的特点，大大降低屋面的荷载，减少不必要的钢材损耗。

可以做成采光型及非采光型，满足不同客户的需求。

MCW2型间隔风道自然通风器外型和1型一样，内部通风方式有区别。

通风量相比1型有所降低。

MCW3型碗式通风器自身特点，大雪无法再上面积压，适合用在东北有大雪的地方。

MCW4型压杆式通风器适合用在顺坡。

通风量较大。

MCW5型通风器适合用在屋脊部位。

可满足较大通风需求的，冶金厂房，机械加工厂房等。

MCW6型通风器适合通风要求不高的物流仓储等通风要求不高的厂房。

MCW7型通风器也是目前使用比较广泛的一种形式通风器。

一般用在顺坡部位，兼具采光需求。

工业排风扇规格,工业排风扇和圆筒轴流风机的区别工业排风扇是一种用在工业厂房通风换气，通风降温的环保节能通风设备，工业排风扇还有一个专业称谓乃就是负压风机，严格上来讲属于轴流通风机的一种，特点是排风量大，风压低，适合不接管道，安装在墙壁上或者窗户上直接抽排高温闷热的空气到室外，圆筒轴流风机是一种外形呈现圆筒状的通风设备，两者都是排风机，只是在用途、功能和性能特点上有所区别。

圆筒轴流风机的历史就比较长，一般是转速高，噪音大，风量小，外形尺寸小，可以接短管道，而负压风机是近几年才流行的一种新型厂房通风降温设备，我们日常生活中经常看到很多厂房车间窗户上安装的通风换气用大排气扇，那就是负压风机，如果仔细看的话，很多负压风机又有些不一样，有方形镀锌板材质的，有白色防腐材质的，有皮带式传动的负压风机，也有电机直驱式传动的负压风机。

都能用在厂房通风换气，负压风机和圆筒轴流风机有什么区别呢？各位用户，请仔细认真阅读下文，您就明白了。

上图就是负压风机实物上图是圆筒轴流风机负压风机主要是强力通风换气，排烟雾排异味，排粉尘灰尘解决通风不良问题的，市场上目前有两种负压风机，一种是皮带式负压风机，一种是直驱式负压风机，为了减少用户的使用过程中维护更换皮带的麻烦，所以才研发制造出直驱式的负压风机，常见的玻璃钢防腐负压风机大部分都是直驱式负压风机，一般广泛运用在电镀化工，蚀刻等有腐蚀性气体的场所，主要是用来解决这些恶劣环境中高温闷热，烟雾异味，粉尘灰尘等通风不良问题，皮带不耐腐蚀，在研发设计时充分考虑到使用环境的特殊性，在选材上采用防腐玻璃钢材料，风机外框和扇叶均为玻璃钢材质，百叶窗采用PVC材质，电机采用高品质纯铜线直驱式节能电机，防护网做了防腐喷涂。

皮带式负压风机主要是从节约成本，造价方面考虑，一般经济实惠的普通负压风机上都是皮带式，比如我们常常见到的镀锌板材质的方形负压风机就是皮带式的。

直驱式负压风机的电机质量和皮带式负压风机的电机质量有很大的区别，同等规格，风量的负压风机，直驱式负压风机电机的成本要比皮带式负压风机电机贵很多，外观上直接式负压风机电机都要比皮带式负压风机电机体积上大很多，一般直驱式负压风机电机都会采用10级以上，皮带式负压风机电机均为4级。

一、室内通风换气的重要性：
呼吸是人生存的必要条件，室内空气质量的好坏直接关系到人们的健康和工作效率。

对于无法避免的室内污染如烟尘、潮湿气体、有毒气体、细菌等，专家指出，通风换气是改善室内空气质量的关键。

然而，传统的开窗换气有存在许多问题，如容易引入灰尘、噪音、雨水，不利于室内财产、隐私安全等。

无管道新风系统，如Masovo众想门窗幕墙通风器，无需管道铺设，现有已装修好的房屋、办公楼等建筑也可以安装，能很好地解决开窗通风不现实、不开门窗又难以实现室内空气置换的矛盾。

其中的门窗、幕墙用自然通风器，无需机械驱动，绿色、低碳、节能、环保，是现代绿色建筑的明智之选。

二、窗式自然通风器的优点和功能：
Masovo众想窗式自然通风器，安装在门窗或者幕墙上，能够代替传统的开窗通风进行室内外空气置换。

窗式自然通风器，如Masovo众想门窗自然通风器、Masovo众想幕墙自然通风器，利用气压差、室内外温差及分子运动原理，无需机械动力和管道铺设，能够实现在不开窗的情况下对室内空气进行置换，有效满足室内充分通风换气需求，保障室内呼吸环境健康。

同时，自然通风器偏转向上的空气流动方式也能降低室内热能损失。

钢结构厂房构件解析之——通风器屋顶通风器也叫屋顶自然通风器、屋面自然通风器等。

主要围绕空气动力学风载体型理论中"风作用于物体时，迎风面为压力，背风面及顺风向的侧面为吸力"展开。

屋顶通风器分为:条形屋顶通风器和球形屋顶通风器，其中条形屋顶通风器分为流线型屋顶通风器和薄型屋顶通风器。

屋面通风器雪荷载能力取决于钢构架的设计形式、钢构架的材料规格和挡雨板的厚度等因素，其中构件材料规格的选择非常重要，首先应完全保证满足风雪荷载要求，解决室内通风、采光、排烟等需求，同时也要避免无必要的选用过大规格。

防止雨雪的侵入是对屋面通风器的基本要求。

外围护板、挡雨板和泛水板的标准化安装施工是通风器防雨能力的重要保证:(1)、根据设计图纸将板就位。

一般应从年最大频率风向的反向位置作为安装起点。

(2)、确定好安装方向后，把端边的封口板先安装固定好，接着将第一块板安装就位，并将其固定，要保证与檩条垂直。

(3)、第二块板安装时应与第一块板的凸沿重叠，通过检查保证两块板的外沿完全接触，并且平直，从而保证重叠完好，并用带密封圈的自攻螺钉与檩条连接在一起。

(4)、彩钢板与C檩条之间采用自攻镀锌螺钉固定，(5)、固定可靠与否直接与连接件数量、间距、连接质量有关。

需设置防水密封材料处，敷设良好才能保证板间不发生渗漏水现象。

压型金属板在支承构件上的可靠搭接是指压型金属板通过一定的长度与支承构件接触，且在该接触范围内有足够数量的紧固件将压型金属板与支承构件连接成为一体。

外围护板、泛水板、脊瓦、水沟的彩钢板短边搭接长度应≥200mm。

为改善搭接部分的抗气候能力，在搭接处涂两道耐侯胶泥，然后用带密封圈的自攻螺钉或铆钉紧固，间距≤300mm。

通风器知识大全汇总讲解一、选用指南1 概述1.1窗式通风器：安装于建筑物外围护结构(门窗、幕墙)上或墙体与门窗之间，在工作状态下具有一定抗风压、水密、气密、隔声等性能，并能实现室内外可控通风的装置。

可以装在任何窗型和位置上，可以装在窗框上，也可以装在窗扇上，还可以作为窗台的一部分装在整个窗槛的下部。

窗式通风器可以水平装，可以垂直装;可以装在玻璃的上部，也可以装在玻璃的下部。

1.2自然通风器：依靠室内外温差、风压等产生空气的压差实现通风的窗式通风器。

1.3 动力通风器：依靠产品自身附带动力装置实现通风的窗式通风器。

1.4 壁挂通风器：是悬挂在墙上的通风器。

2 窗式、壁挂式阳光屋通风器特点、适用范围及参考价格见表2-1表2-1 窗式、壁挂式、阳光屋通风器特点、适用范围及参考价格分类工作原理配置性能特点及设计要点适用范围参考价格窗式通风器室外空气直接由通风器的下部进入室内，利用室外、室内的空气压差，实施新鲜空气以较小的扰动、流经工作区，带走室内的余热、余湿和污染物质从通风器的上部回风口排除。

完成有组织的通风，解决高层民用建筑及公共建筑开窗通风，采暖地区冬季采暖、炎热地区夏季空调时通风换气能源损失等问题。

自然通风器非隔声能通过室外与室内空气压力差进行持续的空气交换、通风。

10Pa压差下，每米通风器工作状态下的通风量应大于30m/h;非工作状态构件计权规范化声压级差(Dn,e,w)应大于25dB,工作状态非隔声通风器的构件计权规范化声压级差(Dn,e,w)应大于20dB。

传热系数(K) 应不小于4.0W/(㎡·K)。

反复开关4000次以上的寿命。

适用于地下室、烟尘大的房间、阳光屋的进风口，以及其它隔声要求不高的建筑。

通常应用在新建建筑门窗设计或旧房改造更换门窗时考虑。

150～750元/m隔声在通风、换气的同时具有减少或消除噪声的功能。

非工作状态构件计权规范化声压级差(Dn,e,w)应大于25dB,隔声通风器工作状态的构件计权规范化声压级差(Dn,e,w)应大于33dB。

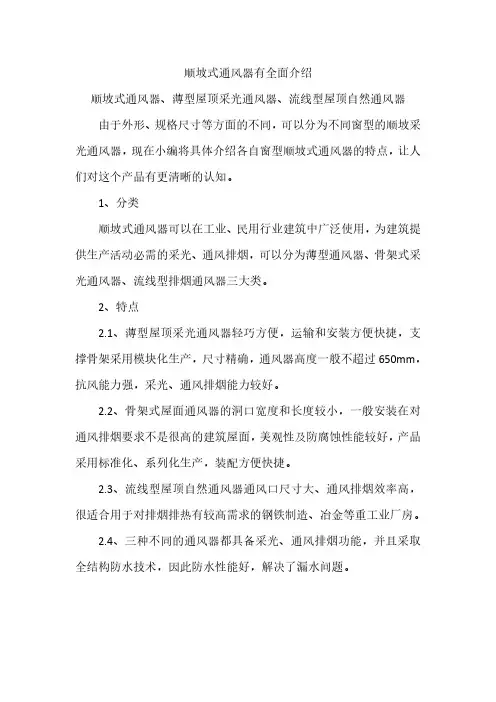

顺坡式通风器有全面介绍
顺坡式通风器、薄型屋顶采光通风器、流线型屋顶自然通风器
由于外形、规格尺寸等方面的不同，可以分为不同窗型的顺坡采光通风器，现在小编将具体介绍各自窗型顺坡式通风器的特点，让人们对这个产品有更清晰的认知。

1、分类
顺坡式通风器可以在工业、民用行业建筑中广泛使用，为建筑提供生产活动必需的采光、通风排烟，可以分为薄型通风器、骨架式采光通风器、流线型排烟通风器三大类。

2、特点
2.1、薄型屋顶采光通风器轻巧方便，运输和安装方便快捷，支撑骨架采用模块化生产，尺寸精确，通风器高度一般不超过650mm，抗风能力强，采光、通风排烟能力较好。

2.2、骨架式屋面通风器的洞口宽度和长度较小，一般安装在对通风排烟要求不是很高的建筑屋面，美观性及防腐蚀性能较好，产品采用标准化、系列化生产，装配方便快捷。

2.3、流线型屋顶自然通风器通风口尺寸大、通风排烟效率高，很适合用于对排烟排热有较高需求的钢铁制造、冶金等重工业厂房。

2.4、三种不同的通风器都具备采光、通风排烟功能，并且采取全结构防水技术，因此防水性能好，解决了漏水问题。

通风器分类首先我们先讲一下什么是通风器？通风器是用于加强空气流通的设备器材,是通风设备的统称.通风器种类繁多.主要分自然通风器和外动力通风器.我们所说的通风器有两大类：工业用通风器和民用即家庭用通风器现在主要说：家庭用的通风器（以下简称通风器）通风器：分自然通风器和动力通风器两大类。

一:自然通风器：靠室内外的大气压力（空气流动）和温度来决定通风的通风器。

特点：体积小，通风效果受环境影响，隔音效果稍差，不能对进入室内的新风进行除尘处理。

二：动力通风器：靠自身所带动力系统，主动对室内外的空气进行交换的通风器。

特点：（以加泰公司产品说明）1.可以控制通风量，通风时间。

2.可以安装遥控器，可以安装负离子发生器（改善空气品质）。

3.由于内部有特别的隔音材料，所以隔离中高频躁音，效果显著。

4.除尘效果明显。

共同特点：不开窗就可以让你的房间进行自由呼吸，排出室内污浊的废气，隔离躁音。

有效解决通风和躁音的两难问题。

动力通风器：带动力系统的通风器。

遥控通风器：带动力和遥控系统的隔音通风器。

动力隔音遥控通风器：就是指带动力系统和带遥控的装有吸音材料的通风器。

一、自然通风器自然通风器，也叫屋顶自然通风器、也称屋面无动力通风器、屋面通风器、无动力风机、风帽、涡轮通风器，他适用于安装在仓库车间通风换气、降温除湿、保持仓库通风凉爽干燥、避免因高温热气、潮湿而引起的生产原料、制成品等霉变造成损失。

自然通风器特别适合用于潮湿性、腐蚀性、产热量大、有异味、烟气、粉尘产生的工业厂房车间、仓库等，其优异的通风换气、抽烟吸尘、消除异味、降温除湿性能，优质耐久的材质，宁静、可靠、无电能成本的运转及低廉的维护费用，具有极高的性价比，有助于降低用户的不必要的成本，保证用户的长期利益，是工业厂房、仓库理想的通风换气设备。

也适用于高层建筑的烟道孔，防止倒流加速排烟、美观而且造价低。

二、屋顶通风器屋顶通风器也叫屋顶自然通风器和屋面自然通风器。

主要围绕空气动力学风载体型理论中“风作用于物体时，迎风面为压力，背风面及顺风向的侧面为吸力”展开。
