屋顶自然通风器选用与安装

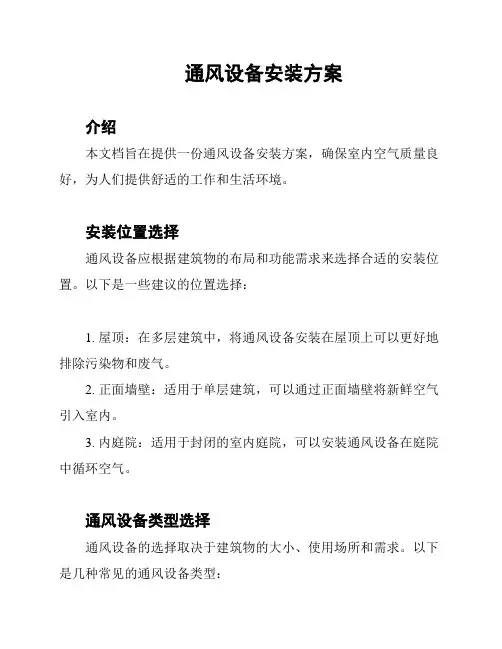

通风设备安装方案介绍本文档旨在提供一份通风设备安装方案，确保室内空气质量良好，为人们提供舒适的工作和生活环境。

安装位置选择通风设备应根据建筑物的布局和功能需求来选择合适的安装位置。

以下是一些建议的位置选择：1. 屋顶：在多层建筑中，将通风设备安装在屋顶上可以更好地排除污染物和废气。

2. 正面墙壁：适用于单层建筑，可以通过正面墙壁将新鲜空气引入室内。

3. 内庭院：适用于封闭的室内庭院，可以安装通风设备在庭院中循环空气。

通风设备类型选择通风设备的选择取决于建筑物的大小、使用场所和需求。

以下是几种常见的通风设备类型：1. 风机：适用于中小型建筑，可以通过风机带动新鲜空气进入室内或排出污染空气。

2. 排风扇：适用于厨房或卫生间等区域，可排除有害气体和异味。

3. 空调系统：适用于大型建筑，可以通过空调系统对空气进行过滤和调节。

安装要求在进行通风设备的安装过程中，应满足以下要求：1. 保证设备稳固：通风设备应安装在坚固的支撑物上，以确保设备的稳定性和安全性。

2. 避免阻挡：设备安装位置应避免阻挡，以确保空气流通畅通。

3. 合理布线：通风设备的电线和管道应按照规范进行布线和安装，确保安全和效果。

定期维护通风设备的定期维护是确保设备正常运行的关键。

以下是几个重要的维护步骤：1. 清洁通风设备：定期清洁通风设备中的过滤器和导风管道，防止积累灰尘和污垢。

2. 检查设备运行状况：定期检查通风设备的运行状况，确保其正常工作。

3. 更换部件：根据设备使用寿命和维修需要，定期更换通风设备的关键部件。

结论本文档提供了一个简要的通风设备安装方案，包括安装位置选择、通风设备类型选择、安装要求和定期维护。

在实施过程中，应充分考虑建筑物特点和需求，确保设备的正确安装和有效运行。

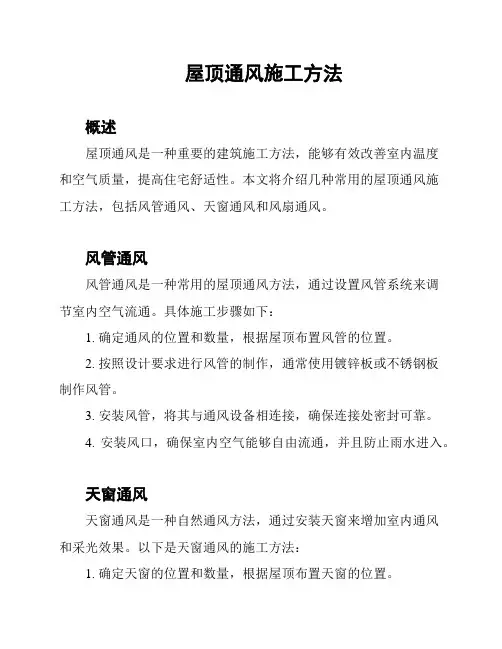

屋顶通风施工方法概述屋顶通风是一种重要的建筑施工方法，能够有效改善室内温度和空气质量，提高住宅舒适性。

本文将介绍几种常用的屋顶通风施工方法，包括风管通风、天窗通风和风扇通风。

风管通风风管通风是一种常用的屋顶通风方法，通过设置风管系统来调节室内空气流通。

具体施工步骤如下：1. 确定通风的位置和数量，根据屋顶布置风管的位置。

2. 按照设计要求进行风管的制作，通常使用镀锌板或不锈钢板制作风管。

3. 安装风管，将其与通风设备相连接，确保连接处密封可靠。

4. 安装风口，确保室内空气能够自由流通，并且防止雨水进入。

天窗通风天窗通风是一种自然通风方法，通过安装天窗来增加室内通风和采光效果。

以下是天窗通风的施工方法：1. 确定天窗的位置和数量，根据屋顶布置天窗的位置。

2. 预先准备好天窗材料，如玻璃、塑料或金属材料。

3. 根据天窗的尺寸，进行天窗孔的开挖，并确保开挖尺寸与天窗相匹配。

4. 安装天窗，将其与屋顶紧密连接，并采取适当的防水措施。

5. 测试天窗的开启与关闭功能，确保其正常运行。

风扇通风风扇通风是一种机械通风方法，通过安装风扇来增加室内空气流通。

下面是风扇通风的施工步骤：1. 确定风扇的位置和数量，根据室内布置风扇的位置。

2. 安装风扇支架，确保风扇能够安全安装在屋顶上。

3. 安装风扇，并将其与电源连接，确保电源供应稳定。

4. 测试风扇的转速和噪音，确保其正常工作。

结论屋顶通风施工方法主要包括风管通风、天窗通风和风扇通风。

选择合适的通风方法可以改善室内环境，提高住宅舒适性。

在施工过程中，需要严格按照设计要求进行安装，注意保证通风设备的质量和使用效果。

以上是屋顶通风施工方法的简要介绍，希望对您有所帮助。

如有任何疑问，请随时与我们联系。

屋顶无动力通风器产品简介无动力通风器也叫屋面通风器、自然通风器、免电力通风器、涡轮通风器，是装在工业厂房顶部屋脊两侧的通风换气设备，24小时免电能补充足够室外清新空气，促进厂房空气循环对流，改善了工作环境，保障了职工身体健康。

提高了工作质量和工作效率，为企业创造更多的生产效益！工作原理：无动力通风器工作原理：1.是利用自然界空气对流的原理,将任何平行方向的空气流动,加速并转变为由下而上垂直的空气流动。

2.是利用建筑和设备结合本身产生的烟囱效应，以达到室内外通风换气的一种设备。

应用范围：大型厂房、库房、场馆、畜牧场、营业性场所、高层建筑、民用住宅等通风换气。

产品特点零成本运行24小时无需人员操作、重量轻、绿色环保、无噪音寿命长、安装简便迅捷、适用性广泛、独特的圆形外观（太极原理化解了平推的力量）和支撑结构，保证涡轮可以经受台风的袭击。

采用独特的变角管径，只要在0~22.5倾角的各种工业厂房轻钢结构压型板屋面、混凝土屋面都可以直接安装，其他坡度加附件也完全可以安装。

产品优点1、坚固耐腐蚀，享有10年质量保证高品质的机身，经得起长时间得风吹雨打，可抵抗室内腐蚀性气体的侵蚀，优异的全密封低阻轴承，经久耐用永保润滑，无需进行保养。

2、通风器采用全封闭轴承，免润滑。

C45号钢作为主轴，具有很强的耐腐蚀性。

3、叶片波浪型叶片是根据精确的流体力学原理而设计，加大了扇叶与风的接触和角度，在微风中也可获得更大的旋转力，避免了各方向的风倒入风道的现象，并利用各方向的风加快涡轮头的旋转速度，充分起到防雨、防雪、排风的作用。

由于采用了波浪形状，机械强度大大增强，在同类产品中承压能力最佳！产品优势1. 许多工业厂房，特别是彩钢板建筑，散热条件差，夏天闷热异常，致使工作效率低落，产品品质下降。

增设无动力屋顶风机，可有效地改善室内空气品质，提供舒适的工作环境，增进工作效率。

2. 不少工业，因生产的特殊性质，造成厂内的空气污染，不仅环境品质低下，长此以往，员工的健康必定受到伤害。

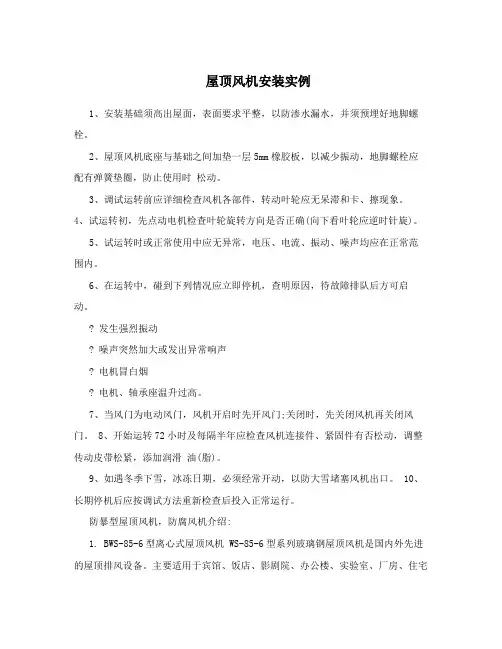

屋顶风机安装实例1、安装基础须高出屋面，表面要求平整，以防渗水漏水，并须预埋好地脚螺栓。

2、屋顶风机底座与基础之间加垫一层5mm橡胶板，以减少振动，地脚螺栓应配有弹簧垫圈，防止使用时松动。

3、调试运转前应详细检查风机各部件，转动叶轮应无呆滞和卡、擦现象。

4、试运转初，先点动电机检查叶轮旋转方向是否正确(向下看叶轮应逆时针旋)。

5、试运转时或正常使用中应无异常，电压、电流、振动、噪声均应在正常范围内。

6、在运转中，碰到下列情况应立即停机，查明原因，待故障排队后方可启动。

发生强烈振动噪声突然加大或发出异常响声电机冒白烟电机、轴承座温升过高。

7、当风门为电动风门，风机开启时先开风门;关闭时，先关闭风机再关闭风门。

8、开始运转72小时及每隔半年应检查风机连接件、紧固件有否松动，调整传动皮带松紧，添加润滑油(脂)。

9、如遇冬季下雪，冰冻日期，必须经常开动，以防大雪堵塞风机出口。

10、长期停机后应按调试方法重新检查后投入正常运行。

防暴型屋顶风机，防腐风机介绍:1. BWS-85-6型离心式屋顶风机 WS-85-6型系列玻璃钢屋顶风机是国内外先进的屋顶排风设备。

主要适用于宾馆、饭店、影剧院、办公楼、实验室、厂房、住宅等建筑物的通风换气。

本系列风机具有造型美观、结构紧凑、强度高、重量轻、耐腐蚀、抗老化、耗电省、噪音低、运转可靠、安装维修方便等特点，采用出入口文丘里管测试，与同类产品比较，效率提高 30%。

根据用户需要我公司还可生产防爆屋顶风机，其性能与同号相同。

2. BDW-87-3型玻璃钢低噪声屋顶风机 BDW-87-3型玻璃钢低噪声屋顶风机广泛用于各类工业和民用建筑物的全面排风和局部排风，尤其宾馆、学校、医院、会议厅、影剧院等需要安静的场所更为适用。

它具有噪声低、重量轻、效率高、耐腐蚀、结构紧凑、外3. BDW-87-4型玻璃钢离心式屋顶风机 BDW-87-4形美观、运行可靠等优点。

型玻璃钢离心式屋顶风机，采用无级调速电机，选用优千周玻璃钢材料精工制作成型，风机性能、噪声经检测均达到设计要求，具有效率高、耗电少、重量轻、耐腐蚀、运行可靠、安装简单等特点。

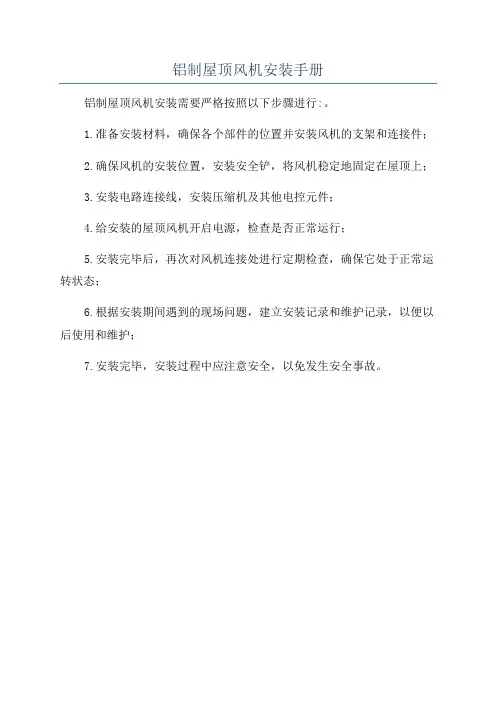

铝制屋顶风机安装手册
铝制屋顶风机安装需要严格按照以下步骤进行:。

1.准备安装材料，确保各个部件的位置并安装风机的支架和连接件；
2.确保风机的安装位置，安装安全铲，将风机稳定地固定在屋顶上；
3.安装电路连接线，安装压缩机及其他电控元件；
4.给安装的屋顶风机开启电源，检查是否正常运行；
5.安装完毕后，再次对风机连接处进行定期检查，确保它处于正常运转状态；
6.根据安装期间遇到的现场问题，建立安装记录和维护记录，以便以后使用和维护；
7.安装完毕，安装过程中应注意安全，以免发生安全事故。

钢结构厂房构件解析之——通风器屋顶通风器也叫屋顶自然通风器、屋面自然通风器等。

主要围绕空气动力学风载体型理论中"风作用于物体时，迎风面为压力，背风面及顺风向的侧面为吸力"展开。

屋顶通风器分为:条形屋顶通风器和球形屋顶通风器，其中条形屋顶通风器分为流线型屋顶通风器和薄型屋顶通风器。

屋面通风器雪荷载能力取决于钢构架的设计形式、钢构架的材料规格和挡雨板的厚度等因素，其中构件材料规格的选择非常重要，首先应完全保证满足风雪荷载要求，解决室内通风、采光、排烟等需求，同时也要避免无必要的选用过大规格。

防止雨雪的侵入是对屋面通风器的基本要求。

外围护板、挡雨板和泛水板的标准化安装施工是通风器防雨能力的重要保证:(1)、根据设计图纸将板就位。

一般应从年最大频率风向的反向位置作为安装起点。

(2)、确定好安装方向后，把端边的封口板先安装固定好，接着将第一块板安装就位，并将其固定，要保证与檩条垂直。

(3)、第二块板安装时应与第一块板的凸沿重叠，通过检查保证两块板的外沿完全接触，并且平直，从而保证重叠完好，并用带密封圈的自攻螺钉与檩条连接在一起。

(4)、彩钢板与C檩条之间采用自攻镀锌螺钉固定，(5)、固定可靠与否直接与连接件数量、间距、连接质量有关。

需设置防水密封材料处，敷设良好才能保证板间不发生渗漏水现象。

压型金属板在支承构件上的可靠搭接是指压型金属板通过一定的长度与支承构件接触，且在该接触范围内有足够数量的紧固件将压型金属板与支承构件连接成为一体。

外围护板、泛水板、脊瓦、水沟的彩钢板短边搭接长度应≥200mm。

为改善搭接部分的抗气候能力，在搭接处涂两道耐侯胶泥，然后用带密封圈的自攻螺钉或铆钉紧固，间距≤300mm。

屋面无动力通风器施工方案1. 方案概述本文档描述了一种屋面无动力通风器的施工方案。

该方案采用无动力通风器作为屋面的通风设备，通过自然气流来实现屋面空气的流通和排放。

本方案的施工过程包括材料准备、设备安装、通风器布置等多个步骤。

2. 材料准备在开始施工之前，需要准备以下材料和设备：•屋面无动力通风器•铝合金支架•垫片、密封胶•手动工具（如螺丝刀、扳手等）•安全防护用品（如手套、护目镜等）3. 设备安装3.1 安全检查在进行设备安装之前，必须进行安全检查。

检查屋面结构是否能够承受通风器的重量，是否存在明显的损坏或腐蚀等问题。

3.2 铝合金支架安装首先，根据通风器的尺寸和数量，确定支架的数量和位置。

然后，在需要安装通风器的位置使用螺丝将铝合金支架固定在屋面上。

确保支架牢固可靠。

3.3 通风器设备安装将通风器放置在铝合金支架上，使用螺丝将通风器与支架连接。

确保通风器安装平稳，并且与支架固定可靠。

根据通风器的数量，逐个安装每个通风器。

4. 通风器布置4.1 通风器位置确定根据屋面布局和通风需求确定通风器的位置。

通风器应该布置在屋面上空气流动较差的区域，以便达到最佳通风效果。

4.2 通风器布局根据通风器的数量和屋面布局，在需要通风的区域均匀分布通风器。

确保通风器之间的间距合适，并且通风器与屋面的密封良好。

5. 施工安全注意事项在施工过程中，务必注意以下安全事项：•佩戴好安全防护用品，例如手套和护目镜。

•确保设备和材料符合相关安全标准，并按照厂家的操作指南进行施工。

•在施工过程中，避免人员站在通风器上方，以防掉落。

•在安装通风器时，要小心螺丝刀和扳手等工具的使用，以免损坏通风器或造成人员伤害。

•在安装过程中，移动通风器时要小心，以免滑倒或碰撞其他物体。

6. 施工验收在施工完成后，需要进行施工验收以确保通风器的安装质量。

通过以下几个方面进行验收：•检查通风器的数量和位置是否符合设计要求。

•检查通风器与铝合金支架的连接是否牢固可靠。

屋面通风器施工方案(总27页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除施工方案目录1．编制原则和依据2．工程概况3．施工部署4．施工平面布置5．施工资源配置6．施工方法7．工程质量管理8．施工安全管理9．文明施工管理10．安全应急预案11．危险源辨识与风险评价结果一览表1.编制原则和依据1.1 编制原则本工程施工组织设计编制遵循以下基本原则：（1）、遵循双方协议和技术附件的规定。

（2）、本着“适用、安全、经济、合理、先进”的原则，科学地安排施工程序，合理组织施工，确保各项施工活动相互促进，紧密衔接，加快施工进度，缩短工期。

（3）、尽量采用先进的施工工艺技术，选择合理的施工方案，保持公司质量体系持续有效运行，确保安全生产和提高工程质量。

（4）充分发掘机械设备潜力，提高作业的机械化程度，减轻劳动强度和提高劳动生产率。

1.2 编制依据本工程施工组织设计编制的依据是：（1）、主厂房建筑图和屋架结构图；（2）、上海市政府以及业主有关安全生产，文明施工的政策法令性文件和法规、规定；（3）、施工现场的自然条件和具体情况。

（现场地理环境、水文地质、气象环境、交通运输、供水供电等）；（4）、建设部颁发的《建设工程现场管理规定》；（5）、单位的企业标准及ISO9001质量体系文件标准；（6）、我国现行的建筑、安装工程施工的有关规程、规范、验收标准及行业标准；GB 50017-2003 《钢结构设计规范》GB 50009-2001 《建筑结构荷载规范》GB/T 11253-2007 《碳素结构钢冷轧薄钢板及钢带》2.工程概况2.1工程名称：徐工集团临港奉贤一期A项目2.2 工程简介本工程共有屋面通风器（1.5m喉口的504米），具体情况如下：屋顶自然通风器27米16组、9米8组。

2.3工程特点目前，大部分厂房屋面彩瓦已经铺设完，通风器的构件吊装可利用的吊车距离安装点很远，屋面上水平运输的距离很长。

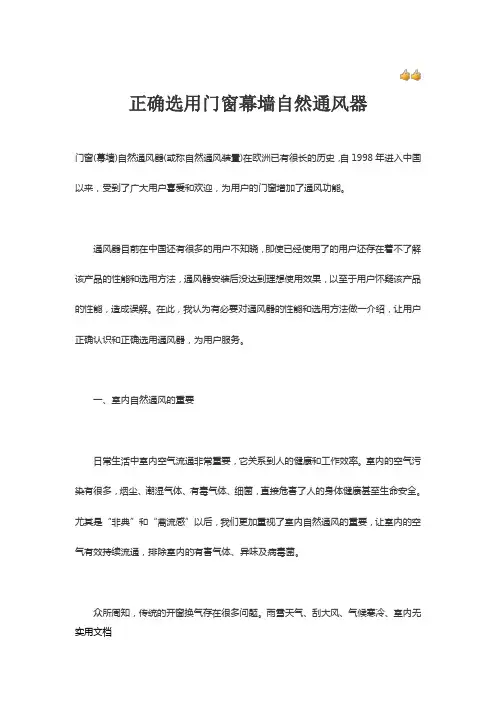

正确选用门窗幕墙自然通风器门窗(幕墙)自然通风器(或称自然通风装置)在欧洲已有很长的历史，自1998年进入中国以来，受到了广大用户喜爱和欢迎，为用户的门窗增加了通风功能。

通风器目前在中国还有很多的用户不知晓，即使已经使用了的用户还存在着不了解该产品的性能和选用方法，通风器安装后没达到理想使用效果，以至于用户怀疑该产品的性能，造成误解。

在此，我认为有必要对通风器的性能和选用方法做一介绍，让用户正确认识和正确选用通风器，为用户服务。

一、室内自然通风的重要日常生活中室内空气流通非常重要，它关系到人的健康和工作效率。

室内的空气污染有很多，烟尘、潮湿气体、有毒气体、细菌，直接危害了人的身体健康甚至生命安全。

尤其是“非典”和“禽流感”以后，我们更加重视了室内自然通风的重要，让室内的空气有效持续流通，排除室内的有害气体、异味及病毒菌。

众所周知，传统的开窗换气存在很多问题。

雨雪天气、刮大风、气候寒冷、室内无实用文档人、睡眠等情况下不能开窗；开窗时噪音侵扰，安装纱窗防昆虫，怕中风，防盗贼；高层建筑开窗不安全；幕墙装饰开窗破坏整体效果……。

而自然通风器则解决了这些弊端，且在节能方面又起很好作用。

二、自然通风器的优点和功能自然通风器是附加在门窗或幕墙用于通风位置上的装置，其作用是替代传统的开窗通风方式进行空气交换。

在不用打开窗户的情况下通风换气，让室内的空气持续不断地循环，从而保证了室内空气的新鲜，既保障了人的身体健康。

自然通风器在通风时能防止雨雪、昆虫、噪音、砂粒进入室内；通风不受时间、季节限制，即使室内无人、睡眠情况下都可放心使用，不会有盗贼、串堂风侵入；偏转向上的空气流动方式使进入室内的风吹不到人和物品；与开窗通风相比，能降低室内热能损失，因不用动力(电动)驱控，即有节能优点；由于产品的科学设计结构和使用高质量的制作材料，不需要售后维修，与门窗同寿命；因不用打开窗户通风，所以保证了门窗使用的安全，又提高了整个建筑外观的美观。

屋顶风机安装施工方案1. 引言屋顶风机是一种常用于通风和空气循环的设备，它能有效地排除室内的热空气和异味，并引入新鲜空气。

本文档将介绍屋顶风机的安装施工方案，包括材料准备、施工步骤和注意事项。

2. 材料准备在进行屋顶风机的安装施工之前，需要准备以下材料和工具：•屋顶风机：根据需要选择适当的风机型号和规格。

•风机支架：用于固定和支撑风机的框架结构。

•屋顶通风管道：用于引导新鲜空气进入和热空气排出的管道。

•管道连接件：用于连接通风管道和风机。

•吊具：用于安装风机和支架的悬挂工具。

•施工工具：包括电钻、螺丝刀、螺栓、螺母等基本工具。

3. 施工步骤3.1 准备工作在进行屋顶风机的安装之前，需要进行以下准备工作：•根据风机的设计和规格，确定风机的安装位置和布局。

•清理安装位置上的杂物和障碍物，确保安装区域干净、平整。

•准备一份屋顶风机的安装示意图，用于指导施工。

3.2 安装风机支架首先，安装风机支架，按照以下步骤进行：1.根据风机的安装位置，在屋顶预留好支架的固定点。

2.使用电钻，钻好固定点的孔。

3.使用螺丝刀和螺栓，将支架固定在预留的孔上。

4.确保支架安装牢固，不会晃动或松动。

3.3 安装屋顶风机接下来，将屋顶风机安装在支架上，按照以下步骤进行：1.使用吊具，将风机悬挂在支架上。

2.使用螺栓和螺母，将风机与支架连接好，确保风机固定牢固。

3.4 安装通风管道完成风机的安装之后，需要安装通风管道，将新鲜空气引入和热空气排出，按照以下步骤进行：1.确定管道的布局和路径，根据需求和实际情况选择合适的路径。

2.使用管道连接件，连接通风管道和风机，确保连接紧密、密封性良好。

3.安装管道支架，固定管道在合适的位置，以保证稳固性和安全性。

3.5 完成安装工作最后，完成屋顶风机的安装工作，进行以下步骤：1.检查所有安装步骤，确保风机、支架和通风管道都安装正确、牢固。

2.清理安装区域，将施工过程中产生的杂物和废料清理干净。

招标编号：主厂房屋顶通风器第三卷技术规范书2015年10月目录附件1技术规范 (1)附件2供货范围及供货清单 (12)附件3 技术资料及交付进度 (15)附件4设备监造（检验）和性能验收试验 (19)附件5 技术服务和设计联络 (22)附件6 分包商/外购部件情况 (25)附件7 大部件情况 (26)附件8 货物交运计划（见商务招标文件） (27)附件9 合同价格表（见商务招标文件） (28)附件10 履约保证函格式（见商务招标文件） (29)附件11 廉政承诺书（见商务招标文件） (30)附件12 技术规范偏差表 (31)附件13 卖方需要说明的其它内容 (32)附件14 招标文件附图 (33)附件1技术规范1总则1.1本技术规范书适用于xxxx，它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2本规范书提出的是最低限度的技术要求，并未对一切技术细节作出详细规定，也未充分引述有关标准和规范的条文，投标方应保证提供符合本规范书和相关的国际国内标准要求的优质产品及相应服务.1.3投标方如对本规范书有偏差(无论多少或微小)都必须清楚地表示在“差异表”中。

如投标方未对本规范书提出书面异议，招标方则可认为投标方提供的产品完全满足本规范书的要求，无论投标文件内容是否与本规范书有差异。

1.4如招标方有除本规范书以外的其它要求，应以书面形式提出，经招投标双方讨论后载于本规范书。

1.5本规范书所使用的标准若与投标方所执行的标准发生矛盾时，按较严格标准执行。

1.6本技术规范书经招投标双方共同确认和签字后作为订货合同的技术附件，与定货合同正文具有同等效力。

未尽事宜由双方协商解决。

1.7如投标方所供设备为采用引进技术制造，则应在投标文件中明确说明技术合作方及合作方式1.8投标方对设备的各种配套设备（包括附属系统与设备）负有全责，即包括分包（或采购）的产品。

分包（或采购）的产品制造商应事先征得招标方的认可。

屋顶风机的安装要点1、屋顶风机安装的基础须高出屋面，表面要求平整，以防渗水漏水，并须预埋好地脚螺栓。

2、风机底座与基础之间加垫一层5mm橡胶板，以减少振动，地脚螺栓应配有弹簧垫圈，防止使用时松动。

3、屋顶风机出口的管径只能变大、不能变小，最后出风口要安装防虫，偏向上出风时须增加风雨帽；如遇冬季下雪，冰冻日期，必须经常开动，以防大雪堵塞风机出口。

4、屋顶风机与风管采用软管（柔性材料且不燃烧）连接，长度不宜小于200mm、管径与屋顶风机进出口尺寸相同。

为保证软管在系统运转过程中不出现扭曲变形，应安装的松紧适度。

对于装在屋顶风机吸入端的帆布软管，可安装稍紧些，防止屋顶风机运转时被吸入，减少帆布软管的截面尺寸。

无动力风机无动力屋顶风机可作建筑屋顶排风换气，利用室内热气流上升，冷空气下降的自然原理，安装在屋顶加速热气的挥发达到换气降温的效果。

适用于商业大型超市、农牧业、工业厂房农业养殖厂、构件厂；其特点：该风机无需耗电，只需空气流动产生的动力达到排风换气的目的。

该风机最大的优点是安装方便，节省能源。

无动力风机不产生噪声，属于环保节能产品。

1.许多工业厂房，特别是彩钢板建筑，散热条件差，夏天闷热异常，致使工作效率低落，产品品质下降。

增设无动力屋顶风机，可有效地改善室内空气品质，提供舒适的工作环境，增进工作效率。

2.不少工业，因生产的特殊性质，造成厂内的空气污染，不仅环境品质低下，长此以往，员工的健康必定受到伤害。

但是，装设了无动力屋顶风机，室内通风效果改善，可以有效地保护员工健康。

3.许多火灾事故中，常有人被浓烟呛伤，如装设无动力屋顶风机，可迅速大量地排出浓烟，给人们更多地逃生空间，所以它也是一种安全装置。

屋顶风机如何安装
平面行屋顶斜行屋顶
圆弧形屋顶锥形屋顶
1、屋顶风机安装的基础须高出屋面，表面要求平整，以防渗水漏水，并须预埋好地脚螺栓。

2、风机底座与基础之间加垫一层5mm橡胶板，以减少振动，地脚螺栓应配有弹簧垫圈，防止使用时松动。

3、调试运转前应详细检查风机各部件，转动叶轮应无呆滞和卡、擦现象。

4、试运转初，先点动电机检查叶轮旋转方向是否正确（向下看叶轮应逆时针旋）。

5、试运转时或正常使用中应无异常，电压、电流、振动、噪声均应在正常范围内。

6、开始运转72小时及每隔半年应检查风机连接件、紧固件有否松动，调整传动皮带松紧，添加润滑油（脂）。

7、如遇冬季下雪，冰冻日期，必须经常开动，以防大雪堵塞风机出口。

8、长期停机后应按调试方法重新检查后投入正常运行。

屋顶通风器技术简介一、概述屋顶通风器是由压型钢板组合而成的通风装置，它具有结构简单，重量轻，安装方便，不用维护，外形美观等特点，又不用电力，亦能达到良好的通风效果。

屋顶通风器是在我公司对国内外同类产品进行深入研究的基础上，开发研制的新一代通风产品，该产品在气流组织上进行了多工况优化试验，在结构上进行了多次优化改进，改原来的角型机构为流线型机构，从而达到了国际领先水平，是高热厂房自然通风的理想装置。

屋顶通风器具有排风阻力低的突出优点，内外空气流动状态最佳，具有较强的排余热能力，承受风压能力强，有效通风面积大，抗震性好，是性能良好的自然通风设备，另外该屋顶通风器还具有良好的防雨、防雪及避风性能，任意风向都不会影响屋顶通风器的排风效果。

屋顶通风器喉部设置电动阀板，电动阀板开启灵活，关闭严密，阀板夏季开启，起导流作用，保证良好的通风效果。

冬季关闭严密，保证采暖系统按照设计工况正常运行。

屋顶通风器具有结构合理，性能优越，外形美观的特点，是理想的节能通风装置，该产品已被广泛应用于电力、冶金、机械、化工、轻工、电子等部门的通风换气。

二、工作原理、结构形式和外形尺寸原理：屋顶自然通风器是利用室内外温差所造成的热压及风力作用所造成的风压来实现通风换气效果的一种无能耗通风装置。

优势：屋顶自然通风器无机械通风所产生的运行费用及对人体有害的噪声，不占用车间生产面积，排风效率与普通天窗比较，流量系数从0.6-0.65提高到0.8-0.85，从而使屋顶通风器的排风效率提高了30%，同时带来整个工程造价的降低，也减少了维护人员的工作量。

组成：屋顶通风器是由骨架、压型钢板护板、防雨板、泛水板、排水槽及阀板组成。

材质：型屋顶通风器根据操作型式可分为：电动型、手动型、固定导流型。

通风器骨架（薄壁空腹方钢）：采用60x40x3.0mm普通碳素钢管。

表面镀锌后喷涂环氧沥青漆。

挡雨板：采用0.6mm机制玻璃钢采光板。

排水沟：采用宝钢彩钢板，厚度0.6mm。

通风器安装施工方案
在建筑设计与施工中，通风器的安装是至关重要的一环。

通风器不仅可以保障
室内空气质量，提升居住舒适度，还可以有效降低能耗和延长建筑使用寿命。

因此，在进行通风器安装时，需要遵循科学合理的施工方案，以确保通风器的正常运行和使用效果。

1. 掌握建筑结构和通风要求
在进行通风器安装前，首先需要充分了解建筑结构和通风要求。

根据建筑的平
面布局和空间用途，确定通风器的位置和数量，确保通风器覆盖范围和通风效果达到设计要求。

2. 选择合适的通风器类型
根据建筑功能和通风需求选择合适的通风器类型，包括通风口、排烟口、换气
机等。

不同类型的通风器适用于不同场景，需要根据具体情况进行选择。

3. 确保通风器安装位置合理
通风器安装位置的选择对于通风效果至关重要。

通风器应避免被遮挡，保证通
风口和排烟口的畅通，避免影响通风器的正常运行。

4. 关注通风器安装细节
在进行通风器安装时，需要注意细节问题。

如通风器的固定方式、连接管道的
密封性、电气连接等都需要仔细施工，确保通风器安装稳固可靠。

5. 进行通风器调试和验收
通风器安装完毕后，需要进行调试和验收。

通过检查通风器的运行状态和通风
效果，调整通风器的工作参数，确保通风器能够正常运行并满足通风要求。

结语
通风器的安装施工方案直接关系到建筑的通风效果和使用效果，因此在进行通
风器安装时，需要综合考虑建筑结构和通风要求，选择合适的通风器类型，确保通风器安装位置合理，并注意施工细节，最终完成通风器的调试和验收工作，确保通风器的正常运行和使用效果。

燃煤发电机组暖通设备屋顶通风器技术规范书2009年04月目录附件1 技术规范．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1 1.1总则．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1 1.2工程概况．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1 1.3规范和标准．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2 1.4设计和运行条件 (2)1.5设备要求 (3)1.6设计和结构特点 (3)1.7制造要求 (4)1.8设备材质要求 (5)1.9电气、仪表和控制要求 (6)1.10表面整理和涂料 (7)1.11清洁、涂层、包装、装卸、运输与储存．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．8 1.12设备标志．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．8 1.13技术参数性能表(卖方填写) ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．9附件2 供货要求和范围．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．12 2.1 供货要求．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．12 2.2供货范围........................................... ．．．．．．．．．．．．．．．．13附件3 技术资料和交付进度．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．15 3.1一般要求 (15)3.2技术文件和图纸 (15)附件4 交货进度．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．17附件5 监造、检查和性能验收试验．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．18 5.1 概述．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．18 5.2 工厂检查．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．18 5.3 设备监造．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．18 5.4 性能验收试验．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．19附件6 设备分项价格．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．21附件7 技术服务和联络．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．24 7.1 卖方现场技术服务．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．24 7.2 培训．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．24 7.3 设计联络会．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．25附件8 分包与外购．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．26附件9 大件部件情况．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．27附件1 技术规范1.1总则1.1.1本技术协议书适用于燃煤发电机组工程超超临界机组汽机房通风采用的屋顶自然通风器的功能设计、结构、性能、安装和试验等方面的技术要求。

1、编制说明**车间厂房屋顶设置屋顶风机84台，分别布置在厂房屋顶上，风机单体最大重量为188Kg，无法用汽车吊直接吊装就位，人工搬运也比较困难，因此需要考虑采用特殊的工装措施进行屋顶风机的就位。

在安装的过程中，屋面瓦容易损坏，需要采取防护措施，故编制该专项方案，明确施工顺序以及防护措施措施。

2、工程概述该厂房屋顶风机共有84台，其中76台为体积较大，长×宽×高＝1200×1200×1250mm，单体重量为188Kg，分别布置在AB跨、BC跨、EF跨和FG跨，每跨19台；另外8台体积重量较小，长×宽×高＝750×750×800mm，布置在GH跨，每台风机配有一台止回阀。

3、风机安装方法及技术措施由于屋顶风机单体重量为188Kg，人工无法直接搬运，汽车吊也无法直接吊装就位，因此我方决定制作一套特殊工装措施进行屋顶风机的安装就位。

主要方法为：在屋顶风机口边厂房通长方向上用槽钢和角钢制作滑道，在滑道上安装小车，将屋顶风机通过小车运输到安装位置，再进行就位。

在滑道与屋面瓦接触的部位垫上橡胶垫，保护屋面瓦。

4、具体安装步骤4.1 止回阀安装每台屋顶风机都配有一台止回阀，止回阀有两种规格尺寸，一种规格为：长×宽×高＝900×900×60mm，此种规格有76台；另一种规格：长×宽×高＝500×500×60mm，此种规格有8台。

止回阀供货时没有考虑到现场的安装条件，跟厂房屋顶风机口无法直接连接，需要现场制作支架，我方通过和业主、监理及生产厂家现场研究，决定止回阀以下采用安装方法：首先在止回阀两边用L30*30*4镀锌角钢制作支架（也可用碳钢角钢刷银粉漆），支架与止回阀用铆钉连接。

角钢支架两边各伸出止回阀边部200mm，将支架固定在屋顶风机口的边延上，用自攻螺丝固定。
