主厂房屋顶通风器施工方案一、工程概况本工程旨在解决主厂房内部温度过高、空气不流通的问题，通过安装屋顶通风器，提升主厂房的通风效果，改善车间环境，保障员工劳动健康和设备正常运行。
本施工方案主要分为准备工作、施工步骤和验收工作三个部分，具体内容如下：二、准备工作1.方案设计：由专业设计师根据主厂房的实际情况和通风要求，结合通风器的选型要求，制定设计方案，确保施工质量。
2.施工准备：准备所需的施工材料和工具，包括通风器、螺栓、锚固胶、电动工具等。
3.安全措施：制定安全施工方案，确保施工过程中不发生安全事故，提前设置安全警示标志，做好现场安全防护措施。
三、施工步骤1.固定支架：根据设计方案，按照通风器的布置位置，使用电动工具在屋顶上钻孔，插入锚固胶，固定支架，确保支架牢固可靠。
2.安装通风器：将通风器安装于屋顶支架上，调整位置，确保通风器与屋面配合紧密，并使用螺栓将通风器与支架固定，同时检查通风器的开闭是否正常。
3.整饰调试：施工完成后，对通风器进行整饰调试，包括清洁通风器表面、检查通风器的散热片是否完好、调整通风器的开闭状态等，确保通风器的正常运行。
4.系统检查：辅助通风系统（如电力系统、控制系统等）的检查和调试，确保通风器系统与主厂房其他系统的协调稳定。
5.预验收：对施工完成的通风器系统进行初步验收，确保施工符合设计要求和施工规范，准备进行最终验收。
四、验收工作1.确认工程完工：通风器系统的施工完成并通过预验收，确认工程的完工。
2.功能性测试：对通风器系统进行功能性测试，检查通风器的开闭状态、风量控制、噪音等是否符合设计要求。
3.美观效果：对整体工程的美观效果进行评估，包括通风器的外观、与建筑风格的协调性等。
4.结算与交接：进行工程的结算与交接，签署施工完成证明，移交通风器系统的维护和管理责任。
五、安全注意事项1.施工人员必须经过专业培训，具备相应的资质证书。
2.在施工过程中严格遵守相关安全操作规程，发现安全事故隐患立即采取措施予以解决。
1、编制说明**车间厂房屋顶设置屋顶风机84台，分别布置在厂房屋顶上，风机单体最大重量为188Kg，无法用汽车吊直接吊装就位，人工搬运也比较困难，因此需要考虑采用特殊的工装措施进行屋顶风机的就位。
在安装的过程中，屋面瓦容易损坏，需要采取防护措施，故编制该专项方案，明确施工顺序以及防护措施措施。
2、工程概述该厂房屋顶风机共有84台，其中76台为体积较大，长×宽×高＝1200×1200×1250mm，单体重量为188Kg，分别布置在AB跨、BC跨、EF跨和FG跨，每跨19台；另外8台体积重量较小，长×宽×高＝750×750×800mm，布置在GH跨，每台风机配有一台止回阀。
3、风机安装方法及技术措施由于屋顶风机单体重量为188Kg，人工无法直接搬运，汽车吊也无法直接吊装就位，因此我方决定制作一套特殊工装措施进行屋顶风机的安装就位。
主要方法为：在屋顶风机口边厂房通长方向上用槽钢和角钢制作滑道，在滑道上安装小车，将屋顶风机通过小车运输到安装位置，再进行就位。
在滑道与屋面瓦接触的部位垫上橡胶垫，保护屋面瓦。
4、具体安装步骤4.1 止回阀安装每台屋顶风机都配有一台止回阀，止回阀有两种规格尺寸，一种规格为：长×宽×高＝900×900×60mm，此种规格有76台；另一种规格：长×宽×高＝500×500×60mm，此种规格有8台。
止回阀供货时没有考虑到现场的安装条件，跟厂房屋顶风机口无法直接连接，需要现场制作支架，我方通过和业主、监理及生产厂家现场研究，决定止回阀以下采用安装方法：首先在止回阀两边用L30*30*4镀锌角钢制作支架（也可用碳钢角钢刷银粉漆），支架与止回阀用铆钉连接。
角钢支架两边各伸出止回阀边部200mm，将支架固定在屋顶风机口的边延上，用自攻螺丝固定。
铝制屋顶风机安装手册
铝制屋顶风机安装需要严格按照以下步骤进行:。
1.准备安装材料，确保各个部件的位置并安装风机的支架和连接件；
2.确保风机的安装位置，安装安全铲，将风机稳定地固定在屋顶上；
3.安装电路连接线，安装压缩机及其他电控元件；
4.给安装的屋顶风机开启电源，检查是否正常运行；
5.安装完毕后，再次对风机连接处进行定期检查，确保它处于正常运转状态；
6.根据安装期间遇到的现场问题，建立安装记录和维护记录，以便以后使用和维护；
7.安装完毕，安装过程中应注意安全，以免发生安全事故。
目录1.工程概况 (3)1.1工程特点 (4)1.2材料选用及技术要求 (4)2.项目组织 (12)2.1 项目组织机构框图 (12)2.2主要管理人员及职责 (12)2.3 业绩表 (13)2.4 项目部人员证件扫描件 (17)3.施工部署 (18)3.1施工部署 (18)3.2工期安排 (18)4.施工平面布置 (18)4.1施工平面布置原则 (18)4.2施工现场管理 (18)4.3施工用电 (18)4.4消防、安全设施 (19)5.施工资源配置 (19)5.1施工机具配置计划 (19)5.2施工材料配置计划 (19)5.2劳动力配置计划 (20)6. 施工方法 (20)6.1施工准备 (20)6.2 安装方法 (20)7. 工程质量管理 (25)7.1 质量管理方针及目标 (25)7.2 项目质量保证体系 (25)7.3 项目质量管理制度 (26)7.4 质量保证措施 (27)7.5 质量检查和检查依据 (28)7.6 工程质量通病的预防对策 (29)8. 施工安全管理 (29)8.1 安全管理方针和目标 (29)8.2 安全保证体系 (29)8.3 安全管理制度 (30)8.4 安全保证措施 (31)8.5 重点项目安全保证措施 (32)9. 文明施工管理 (38)9.1 现场文明管理措施 (38)9.2 对施工现场人员进行素质教育 (39)10. 安全应急预案 (40)10.1 应急救援预案建立原则 (40)10.2 应急组织领导体系 (40)10.3 应急小组的职责 (40)10.4 主要危险源 (41)10.5 应急报告程序 (41)10.6 寻求第三方支援救护 (42)10.7 救援路线 (42)10.8现场保护 (42)10.9 现场应急救援、救护具体措施 (43)10.10 应急预案文件要求 (46)11. 危险源辩识与风险评价结果一览表 (46)12. 服务承诺 (47)本工程主要为山东XX屋顶通风器制作安装工程，主要包括挤压铸造车间（一期）、熔铸挤压车间、型材加工车间、白车身焊接车间、冲压车间（一期）屋面通风器，共有屋面通风器 117 组，具体清单如下：本工程通风器防雨、防水考虑工程地点的大风、暴雨等气候特点，要求不渗、不漏、不飘雨。

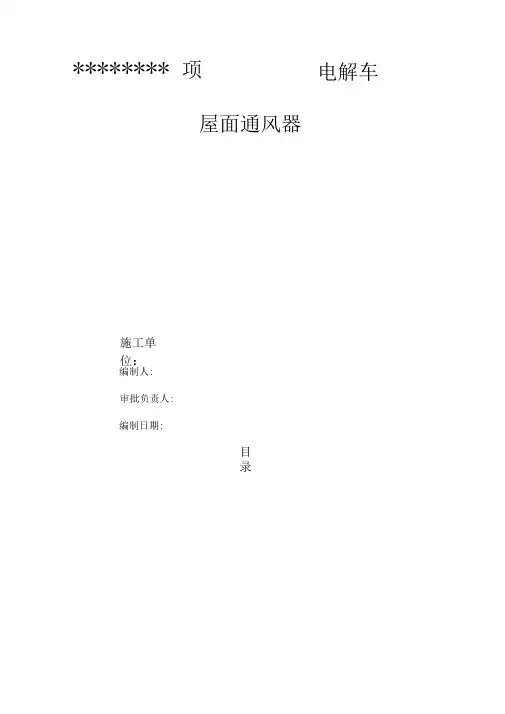

******** 项电解车屋面通风器施工单位：编制人:审批负责人:编制日期:目录屋面通风器安装施工组织方案、工程概况、特点工程概况********* 项目电解车间位于新建广州和谐型大功率机车检修基地检修区，其主库部分建筑面积为m',建筑总高度为米，采用门式钢结构进行施工，屋面为压型金属板的钢结构屋面，根据厂房内部的使用情况及特殊要求，在屋面采取通风气楼进行室内外空气交换。
根据设计要求屋面通风器规格为过脊敞开采光流线型型通风器。
过脊敞开采光流线型通风器规格为米喉口，1114米X 1条（过脊）。
屋面通风器型号：流线型屋脊通风器；通风器断面尺寸：14500mm宽）X 5000mm高）;屋顶通风器流量系数：；阻力系数：不大于；能够承受的最大风载：1400pa;能够承受的最大雪载：m；抗震设防烈度：8度通风器骨架间距：3250mm。
工程特点整个施工区域面积广，厂房高、跨度大、形成中间高两端低的形状，加之通风器安装分布广，安全管理难度大；在施工时，与部分钢结构的防火涂料喷涂、部分钢构件的除锈工作及防锈漆的涂刷存在部分交叉作业，故给施工增加了不少难度。
材料选用及技术要求1）、外护板：采用塑铝合金防腐板，质量标准必须与电解车间厂房采用的塑铝合金防腐板保持一致。
总厚度。
外表面为耐候树脂膜，内表面合成树脂膜。
应具有A级防火且耐化学介质HF20%120小时检测报告, 和耐腐蚀性1000 小时监测报告。
外观颜色采用绯红色（02J503-1 常用建筑色9-2-1 ）。
2）、骨架：采用内外热镀锌空腹方管，材质Q235B通风器的外圆弧空腹方管成型时必须将截面变形控制在5%以内，构件和杆件焊接必须符合国家标准满焊, 焊接完成后焊缝处经喷锌处理；刚度、强度、构造、制造和安装保证设计参数（风荷载、雪荷载、抗震），安全、可靠、连续运行。
方管具体尺寸如下：通风器主结构方管尺寸为□90X50X，次结构方管口50X 50X、D 50X 50X 3,纵向连杆采用□ 40X 30X,具体尺寸详见附图。
屋面无动力通风器施工方案1. 方案概述本文档描述了一种屋面无动力通风器的施工方案。
该方案采用无动力通风器作为屋面的通风设备，通过自然气流来实现屋面空气的流通和排放。
本方案的施工过程包括材料准备、设备安装、通风器布置等多个步骤。
2. 材料准备在开始施工之前，需要准备以下材料和设备：•屋面无动力通风器•铝合金支架•垫片、密封胶•手动工具（如螺丝刀、扳手等）•安全防护用品（如手套、护目镜等）3. 设备安装3.1 安全检查在进行设备安装之前，必须进行安全检查。
检查屋面结构是否能够承受通风器的重量，是否存在明显的损坏或腐蚀等问题。
3.2 铝合金支架安装首先，根据通风器的尺寸和数量，确定支架的数量和位置。
然后，在需要安装通风器的位置使用螺丝将铝合金支架固定在屋面上。
确保支架牢固可靠。
3.3 通风器设备安装将通风器放置在铝合金支架上，使用螺丝将通风器与支架连接。
确保通风器安装平稳，并且与支架固定可靠。
根据通风器的数量，逐个安装每个通风器。
4. 通风器布置4.1 通风器位置确定根据屋面布局和通风需求确定通风器的位置。
通风器应该布置在屋面上空气流动较差的区域，以便达到最佳通风效果。
4.2 通风器布局根据通风器的数量和屋面布局，在需要通风的区域均匀分布通风器。
确保通风器之间的间距合适，并且通风器与屋面的密封良好。
5. 施工安全注意事项在施工过程中，务必注意以下安全事项：•佩戴好安全防护用品，例如手套和护目镜。
•确保设备和材料符合相关安全标准，并按照厂家的操作指南进行施工。
•在施工过程中，避免人员站在通风器上方，以防掉落。
•在安装通风器时，要小心螺丝刀和扳手等工具的使用，以免损坏通风器或造成人员伤害。
•在安装过程中，移动通风器时要小心，以免滑倒或碰撞其他物体。
6. 施工验收在施工完成后，需要进行施工验收以确保通风器的安装质量。
通过以下几个方面进行验收：•检查通风器的数量和位置是否符合设计要求。
•检查通风器与铝合金支架的连接是否牢固可靠。
屋面通风器施工方案(总27页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除施工方案目录1．编制原则和依据2．工程概况3．施工部署4．施工平面布置5．施工资源配置6．施工方法7．工程质量管理8．施工安全管理9．文明施工管理10．安全应急预案11．危险源辨识与风险评价结果一览表1.编制原则和依据1.1 编制原则本工程施工组织设计编制遵循以下基本原则：（1）、遵循双方协议和技术附件的规定。
（2）、本着“适用、安全、经济、合理、先进”的原则，科学地安排施工程序，合理组织施工，确保各项施工活动相互促进，紧密衔接，加快施工进度，缩短工期。
（3）、尽量采用先进的施工工艺技术，选择合理的施工方案，保持公司质量体系持续有效运行，确保安全生产和提高工程质量。
（4）充分发掘机械设备潜力，提高作业的机械化程度，减轻劳动强度和提高劳动生产率。
1.2 编制依据本工程施工组织设计编制的依据是：（1）、主厂房建筑图和屋架结构图；（2）、上海市政府以及业主有关安全生产，文明施工的政策法令性文件和法规、规定；（3）、施工现场的自然条件和具体情况。
（现场地理环境、水文地质、气象环境、交通运输、供水供电等）；（4）、建设部颁发的《建设工程现场管理规定》；（5）、单位的企业标准及ISO9001质量体系文件标准；（6）、我国现行的建筑、安装工程施工的有关规程、规范、验收标准及行业标准；GB 50017-2003 《钢结构设计规范》GB 50009-2001 《建筑结构荷载规范》GB/T 11253-2007 《碳素结构钢冷轧薄钢板及钢带》2.工程概况2.1工程名称：徐工集团临港奉贤一期A项目2.2 工程简介本工程共有屋面通风器（1.5m喉口的504米），具体情况如下：屋顶自然通风器27米16组、9米8组。
2.3工程特点目前，大部分厂房屋面彩瓦已经铺设完，通风器的构件吊装可利用的吊车距离安装点很远，屋面上水平运输的距离很长。
正确选用门窗幕墙自然通风器门窗(幕墙)自然通风器(或称自然通风装置)在欧洲已有很长的历史，自1998年进入中国以来，受到了广大用户喜爱和欢迎，为用户的门窗增加了通风功能。
通风器目前在中国还有很多的用户不知晓，即使已经使用了的用户还存在着不了解该产品的性能和选用方法，通风器安装后没达到理想使用效果，以至于用户怀疑该产品的性能，造成误解。
在此，我认为有必要对通风器的性能和选用方法做一介绍，让用户正确认识和正确选用通风器，为用户服务。
一、室内自然通风的重要日常生活中室内空气流通非常重要，它关系到人的健康和工作效率。
室内的空气污染有很多，烟尘、潮湿气体、有毒气体、细菌，直接危害了人的身体健康甚至生命安全。
尤其是“非典”和“禽流感”以后，我们更加重视了室内自然通风的重要，让室内的空气有效持续流通，排除室内的有害气体、异味及病毒菌。
众所周知，传统的开窗换气存在很多问题。
雨雪天气、刮大风、气候寒冷、室内无实用文档人、睡眠等情况下不能开窗；开窗时噪音侵扰，安装纱窗防昆虫，怕中风，防盗贼；高层建筑开窗不安全；幕墙装饰开窗破坏整体效果……。
而自然通风器则解决了这些弊端，且在节能方面又起很好作用。
二、自然通风器的优点和功能自然通风器是附加在门窗或幕墙用于通风位置上的装置，其作用是替代传统的开窗通风方式进行空气交换。
在不用打开窗户的情况下通风换气，让室内的空气持续不断地循环，从而保证了室内空气的新鲜，既保障了人的身体健康。
自然通风器在通风时能防止雨雪、昆虫、噪音、砂粒进入室内；通风不受时间、季节限制，即使室内无人、睡眠情况下都可放心使用，不会有盗贼、串堂风侵入；偏转向上的空气流动方式使进入室内的风吹不到人和物品；与开窗通风相比，能降低室内热能损失，因不用动力(电动)驱控，即有节能优点；由于产品的科学设计结构和使用高质量的制作材料，不需要售后维修，与门窗同寿命；因不用打开窗户通风，所以保证了门窗使用的安全，又提高了整个建筑外观的美观。

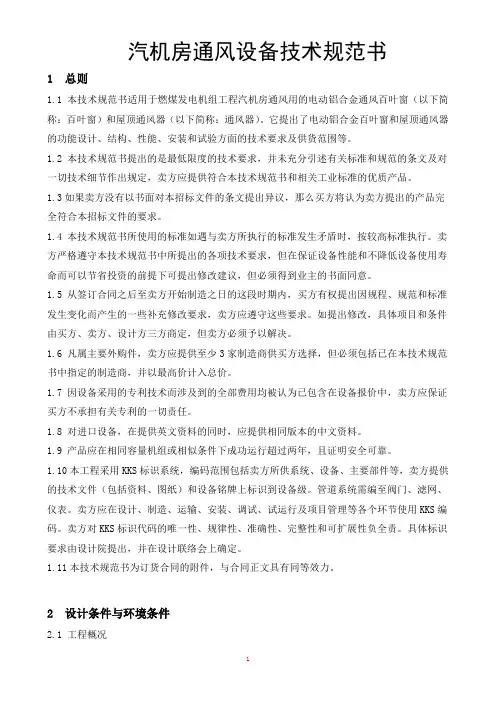

汽机房通风设备技术规范书1 总则1.1 本技术规范书适用于燃煤发电机组工程汽机房通风用的电动铝合金通风百叶窗（以下简称：百叶窗）和屋顶通风器（以下简称：通风器）。
它提出了电动铝合金百叶窗和屋顶通风器的功能设计、结构、性能、安装和试验方面的技术要求及供货范围等。
1.2 本技术规范书提出的是最低限度的技术要求，并未充分引述有关标准和规范的条文及对一切技术细节作出规定，卖方应提供符合本技术规范书和相关工业标准的优质产品。
1.3如果卖方没有以书面对本招标文件的条文提出异议，那么买方将认为卖方提出的产品完全符合本招标文件的要求。
1.4 本技术规范书所使用的标准如遇与卖方所执行的标准发生矛盾时，按较高标准执行。
卖方严格遵守本技术规范书中所提出的各项技术要求，但在保证设备性能和不降低设备使用寿命而可以节省投资的前提下可提出修改建议，但必须得到业主的书面同意。
1.5 从签订合同之后至卖方开始制造之日的这段时期内，买方有权提出因规程、规范和标准发生变化而产生的一些补充修改要求，卖方应遵守这些要求。
如提出修改，具体项目和条件由买方、卖方、设计方三方商定，但卖方必须予以解决。
1.6 凡属主要外购件，卖方应提供至少3家制造商供买方选择，但必须包括已在本技术规范书中指定的制造商，并以最高价计入总价。
1.7 因设备采用的专利技术而涉及到的全部费用均被认为已包含在设备报价中，卖方应保证买方不承担有关专利的一切责任。
1.8 对进口设备，在提供英文资料的同时，应提供相同版本的中文资料。
1.9 产品应在相同容量机组或相似条件下成功运行超过两年，且证明安全可靠。
1.10本工程采用KKS标识系统，编码范围包括卖方所供系统、设备、主要部件等，卖方提供的技术文件（包括资料、图纸）和设备铭牌上标识到设备级。
管道系统需编至阀门、滤网、仪表。
卖方应在设计、制造、运输、安装、调试、试运行及项目管理等各个环节使用KKS编码。
卖方对KKS标识代码的唯一性、规律性、准确性、完整性和可扩展性负全责。
屋顶风机的安装要点1、屋顶风机安装的基础须高出屋面，表面要求平整，以防渗水漏水，并须预埋好地脚螺栓。
2、风机底座与基础之间加垫一层5mm橡胶板，以减少振动，地脚螺栓应配有弹簧垫圈，防止使用时松动。
3、屋顶风机出口的管径只能变大、不能变小，最后出风口要安装防虫，偏向上出风时须增加风雨帽；如遇冬季下雪，冰冻日期，必须经常开动，以防大雪堵塞风机出口。
4、屋顶风机与风管采用软管（柔性材料且不燃烧）连接，长度不宜小于200mm、管径与屋顶风机进出口尺寸相同。
为保证软管在系统运转过程中不出现扭曲变形，应安装的松紧适度。
对于装在屋顶风机吸入端的帆布软管，可安装稍紧些，防止屋顶风机运转时被吸入，减少帆布软管的截面尺寸。
无动力风机无动力屋顶风机可作建筑屋顶排风换气，利用室内热气流上升，冷空气下降的自然原理，安装在屋顶加速热气的挥发达到换气降温的效果。
适用于商业大型超市、农牧业、工业厂房农业养殖厂、构件厂；其特点：该风机无需耗电，只需空气流动产生的动力达到排风换气的目的。
该风机最大的优点是安装方便，节省能源。
无动力风机不产生噪声，属于环保节能产品。
1.许多工业厂房，特别是彩钢板建筑，散热条件差，夏天闷热异常，致使工作效率低落，产品品质下降。
增设无动力屋顶风机，可有效地改善室内空气品质，提供舒适的工作环境，增进工作效率。
2.不少工业，因生产的特殊性质，造成厂内的空气污染，不仅环境品质低下，长此以往，员工的健康必定受到伤害。
但是，装设了无动力屋顶风机，室内通风效果改善，可以有效地保护员工健康。
3.许多火灾事故中，常有人被浓烟呛伤，如装设无动力屋顶风机，可迅速大量地排出浓烟，给人们更多地逃生空间，所以它也是一种安全装置。
屋顶通风机施工安装注意事项
1. 屋顶通风机应尽可能布置在地坪上或平台上，以便维护和检修；当布置在室外时，电机应设有防日晒雨淋的防护罩。
离心通风机当配用的电机功率小于或等于75kW时，可不装设仅为启动用的阀门。
当因排送高温烟气或空气而选择离心锅炉引风机时，应设启动用的阀门，以防冷态运转时造成电机过载。
2. 屋顶通风机安装台座（基础）应具有足够的强度、稳定性和耐久性，台座的振动应满足下列规定：
1) 基础装置的自振频率不得大于电机和通风机转速的1/3；
2) 屋顶通风机运转时的振动速度与通风机静止时的振动速度的差需大于3 倍以上。
3. 屋顶通风机进出口与风管之间连接，应设柔性接头。
进风管、出风管等装置应有单独支撑，并由基础或与建筑物其他构件支撑牢固，机壳不应承受其它机件的重量。
4. 屋顶通风机安装在建筑物构件上时，应采取隔振措施。
/屋顶通风机。
1、编制说明结构件生产厂房及托辊生产厂房屋顶设置屋顶风机54台，分别布置在厂房屋顶上，风机单体最大重量为227Kg，无法一次吊装到位，吊装有很大的难度，在安装的过程中，很容易损坏屋面彩钢板，需要采取防护措施，故编制该专项方案，明确施工顺序以及防护措施。
2、工程概述该工程屋顶风机共有54台，体积较大，长×宽＝1100×1100mm，单体重量为227Kg，分别布置在结构件厂房36台，托辊厂房18台。
3、风机安装方法及技术措施（1）根据图纸定位风机安装位置，弹墨线。
（2）用轮式汽车吊将屋面风机设备从地面吊装至风机安装位置附近，风机与屋面接触面铺设4*0.3m的木板或竹板增大屋面受力面积，减少屋面单位面积承受荷载，以防将屋面压坏或压塌。
（3）用砂轮机沿线将屋面板切割开，清理填充岩棉。
（4）将制作好的角钢支架与屋面檩条焊接，要求焊缝饱满，满焊。
（5）用铆钉将止回阀固定在支架内（风机口下沿）。
（6）用镀锌铁皮将角钢支架四周包裹，连接处焊接。
（7）将风机扣在支架上（支架上沿覆盖一层3-5mm的橡胶减震垫)用自攻螺钉固定。
（8）屋面与支架缝隙用泡沫填充剂做防水处理。
4、施工安全管理4.1安全管理体系安全是生产之首，建立以项目经理为首的第一责任者的安全管理组织机构，全面贯彻行国家及企业有关安全法规及各项管理制度，运用系统工程的原理和方法进行安全管理，开展预测预防工作，确保生产安全。
4.2安全保证措施为了确保施工顺利进行，在风机安装过程中必须树立安全第一的的思想，切实做到以下几条：（1）施工人员施工前要熟知风机安装步骤及施工过程中注意事项。
（2）安装前，由项目部安全员对操作人员进行上场安全检查。
（3）健全安全监督检查制度，安全员跟踪进行监督检查，发现问题及时解决。
（4）风机安装前由技术负责人进行安全技术交底，做好记录并要求接受交底人员签字确认，对高空作业人员要进行安全教育，要配戴好安全防护用具，严格按照操作规程作业。
屋顶风机如何安装
平面行屋顶斜行屋顶
圆弧形屋顶锥形屋顶
1、屋顶风机安装的基础须高出屋面，表面要求平整，以防渗水漏水，并须预埋好地脚螺栓。
2、风机底座与基础之间加垫一层5mm橡胶板，以减少振动，地脚螺栓应配有弹簧垫圈，防止使用时松动。
3、调试运转前应详细检查风机各部件，转动叶轮应无呆滞和卡、擦现象。
4、试运转初，先点动电机检查叶轮旋转方向是否正确（向下看叶轮应逆时针旋）。
5、试运转时或正常使用中应无异常，电压、电流、振动、噪声均应在正常范围内。
6、开始运转72小时及每隔半年应检查风机连接件、紧固件有否松动，调整传动皮带松紧，添加润滑油（脂）。
7、如遇冬季下雪，冰冻日期，必须经常开动，以防大雪堵塞风机出口。
8、长期停机后应按调试方法重新检查后投入正常运行。
屋顶通风器技术简介一、概述屋顶通风器是由压型钢板组合而成的通风装置，它具有结构简单，重量轻，安装方便，不用维护，外形美观等特点，又不用电力，亦能达到良好的通风效果。
屋顶通风器是在我公司对国内外同类产品进行深入研究的基础上，开发研制的新一代通风产品，该产品在气流组织上进行了多工况优化试验，在结构上进行了多次优化改进，改原来的角型机构为流线型机构，从而达到了国际领先水平，是高热厂房自然通风的理想装置。
屋顶通风器具有排风阻力低的突出优点，内外空气流动状态最佳，具有较强的排余热能力，承受风压能力强，有效通风面积大，抗震性好，是性能良好的自然通风设备，另外该屋顶通风器还具有良好的防雨、防雪及避风性能，任意风向都不会影响屋顶通风器的排风效果。
屋顶通风器喉部设置电动阀板，电动阀板开启灵活，关闭严密，阀板夏季开启，起导流作用，保证良好的通风效果。
冬季关闭严密，保证采暖系统按照设计工况正常运行。
屋顶通风器具有结构合理，性能优越，外形美观的特点，是理想的节能通风装置，该产品已被广泛应用于电力、冶金、机械、化工、轻工、电子等部门的通风换气。
二、工作原理、结构形式和外形尺寸原理：屋顶自然通风器是利用室内外温差所造成的热压及风力作用所造成的风压来实现通风换气效果的一种无能耗通风装置。
优势：屋顶自然通风器无机械通风所产生的运行费用及对人体有害的噪声，不占用车间生产面积，排风效率与普通天窗比较，流量系数从0.6-0.65提高到0.8-0.85，从而使屋顶通风器的排风效率提高了30%，同时带来整个工程造价的降低，也减少了维护人员的工作量。
组成：屋顶通风器是由骨架、压型钢板护板、防雨板、泛水板、排水槽及阀板组成。
材质：型屋顶通风器根据操作型式可分为：电动型、手动型、固定导流型。
通风器骨架（薄壁空腹方钢）：采用60x40x3.0mm普通碳素钢管。
表面镀锌后喷涂环氧沥青漆。
挡雨板：采用0.6mm机制玻璃钢采光板。
排水沟：采用宝钢彩钢板，厚度0.6mm。
