石油钻井八大系统1

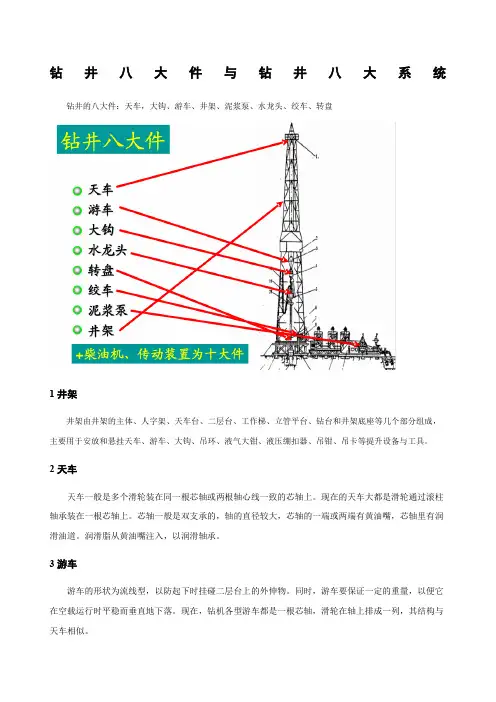

钻井八大件与钻井八大系统钻井的八大件：天车，大钩、游车、井架、泥浆泵、水龙头、绞车、转盘1井架井架由井架的主体、人字架、天车台、二层台、工作梯、立管平台、钻台和井架底座等几个部分组成，主要用于安放和悬挂天车、游车、大钩、吊环、液气大钳、液压绷扣器、吊钳、吊卡等提升设备与工具。

2天车天车一般是多个滑轮装在同一根芯轴或两根轴心线一致的芯轴上。

现在的天车大都是滑轮通过滚柱轴承装在一根芯轴上。

芯轴一般是双支承的，轴的直径较大，芯轴的一端或两端有黄油嘴，芯轴里有润滑油道。

润滑脂从黄油嘴注入，以润滑轴承。

3游车游车的形状为流线型，以防起下时挂碰二层台上的外伸物。

同时，游车要保证一定的重量，以便它在空载运行时平稳而垂直地下落。

现在，钻机各型游车都是一根芯轴，滑轮在轴上排成一列，其结构与天车相似。

4大钩大钩是提升系统的重要设备，它的功用是在正常钻进时悬挂水龙头和钻具，在起下钻时悬挂吊环起下钻具，完成起吊重物、安放设备及起放井架等辅助工作。

目前使用的大钩有两大类。

一类是单独的大钩，其提环挂在游车的吊环上，可与游车分开拆装，如DG—130型大钩；另一类是将游车和大钩做成一个整体结构的游车大钩，如MC—400型游车大钩。

为防止水龙头提环从大钩中脱出，在钩口处装有安全锁体、滑块、拔块、弹簧座及弹簧等构成的安全锁紧装置。

为悬挂吊环和提放钻具，钩身压装轴及挂吊环轴用耳环闭锁，用止动板防止两支撑轴移动。

钩身与钩杆用轴销连接，钩身可绕轴销转一定角度。

5绞车绞车是构成提升系统的主要设备，是组成一部钻机的核心部件，是钻机的主要工作机械之一。

其功用是：提供几种不同的起升速度和起重量，满足起下钻具和下套管的需要；悬挂钻具，在钻进过程中送钻和控制钻压；利用绞车的猫头机构上、卸钻具螺纹；作为转盘的变速机构和中间传动机构；当采用整体起升式井架时用来起放井架；当绞车带捞砂滚筒时，还担负着提取岩心筒、试油等项工作；帮助安装钻台设备，完成其他辅助工作。

钻机八大系统1、旋转系统在钻井过程中，旋转系统通过转动井中钻柱带动钻头旋转破碎岩石。

它主要包括转盘、水龙头。

转盘型号：ZP375，功率：5850kN。

水龙头型号：SL-450，功率：4500kN。

2、循环系统循环系统主要作用是循环钻井液，及时清洗井底、携带岩屑，分离钻井液中多余固相、保护井壁和冷却钻头等。

它主要包括泥浆罐、泥浆泵、地面管线、立管、水龙带、水龙头、方钻杆、钻杆、钻铤、钻头、环空、导流管、振动筛、除砂器、除泥器、离心机、搅拌机等。

泥浆泵型号：F-1600，功率：1176kW。

水龙头型号：SL-450，功率：4500kN。

振动筛型号：ZSW-2，振动筛负荷：50L/s，数量：3个。

除砂除泥一体机型号：ZCN250，数量1个。

离心机型号：LW450-1000-N1、LW450-1000-N3，负荷：40m3/h、60m3/h。

3、起升系统起升系统用于起下钻具、下套管、控制钻压及钻头钻进等。

它主要包括绞车、辅助刹车、井架、天车、游动滑车、大钩、钢丝绳、吊环、吊卡、卡瓦、液压大钳、“B”型大钳等。

绞车型号：JC70D，功率：1470kW。

井架型号：JJ450/45-K7，负荷：4500kN。

天车型号：TC450，负荷：4500kN。

游动滑车型号：YG450，负荷：4500kN。

4、动力系统动力系统主要是为各工作机提供动力，按动力设备不同分为机械驱动和电驱动两大类，即分别以柴油机和电动机为动力。

柴油发电机组型号：TYM-ZJ1600，功率：1000kW，数量：4个。

发电机：YG505，功率：400kW。

5、传动系统传动系统的作用是连接发动机与工作机，实现能量从驱动设备到工作机组的能量传递、分配及运动方式的转换。

电传动系统型号：VFDSL70715，功率1900KV A。

6、控制系统控制系统的作用是指挥各机组协调进行工作，常用的有气控、电控、液控等。

7、钻机底座钻机底座包括钻台底座和机房底座。

钻台底座用于安装井架、转盘、放置立根盒及必要的井口工具等。

钻井设备八大系统工作原理1. 钻机系统：钻机系统是用来提供旋转动力和推力，完成钻孔作业的设备。

通过钻杆将旋转动力传递给钻头，同时将推力施加在钻头上，使钻头能够穿透地层。

2. 钻杆系统：钻杆系统由一根根钻杆组成，通过螺纹连接在一起，传递钻机的旋转力和推力给钻头。

钻杆的材质通常是高强度合金钢，以保证足够的强度和刚度。

3. 钻头系统：钻头是钻井设备中的主要工作部件，通过旋转和推力将钻孔机械力的能量转化成对地层的切削力，实现钻孔作业。

钻头通常由合金钢材料制成，具有高强度和耐磨性。

4. 循环泥浆系统：循环泥浆系统用于冷却和润滑钻头，同时将岩屑和钻井液带上地面。

泥浆由泵驱动，通过钻杆进入钻头的钻杆内部孔道，随着钻杆的旋转和推力，冲刷并带走地层中的岩石碎屑。

5. 支撑套管系统：支撑套管系统用于稳定井壁和防止井塌。

当钻头钻进一定深度后，需要安装套管来支撑井壁，以保证井身的稳定。

套管通过下放到井眼内，并通过水泥固化使其与井壁紧密连接。

6. 提升系统：提升系统用于将钻杆和套管由井口提升上下。

提升系统通常包括钻机的提升设备、钻杆和套管提升器、千斤顶等。

通过这些设备，钻杆和套管可以安全地从井口升降。

7. 环空设备系统：环空设备系统用于确保井身的完整性。

包括井口防喷器、井口承压设备、防喷器等。

它们可以提供安全的环境以防止突发的高压气体和流体对钻井人员和设备的伤害。

8. 钻井液处理系统：钻井液处理系统用于处理并循环使用钻井液，以提供良好的冷却和润滑效果，并清除井底的岩屑。

它包括钻井液调配和搅拌设备、钻井液过滤和固液分离设备等。

通过处理，钻井液可以循环使用，提高钻井效率。

钻井八大件与钻井八大系统钻井的八大件：天车，大钩、游车、井架、泥浆泵、水龙头、绞车、转盘1井架井架由井架的主体、人字架、天车台、二层台、工作梯、立管平台、钻台和井架底座等几个部分组成，主要用于安放和悬挂天车、游车、大钩、吊环、液气大钳、液压绷扣器、吊钳、吊卡等提升设备与工具。

2天车天车一般是多个滑轮装在同一根芯轴或两根轴心线一致的芯轴上。

现在的天车大都是滑轮通过滚柱轴承装在一根芯轴上。

芯轴一般是双支承的，轴的直径较大，芯轴的一端或两端有黄油嘴，芯轴里有润滑油道。

润滑脂从黄油嘴注入，以润滑轴承。

3游车游车的形状为流线型，以防起下时挂碰二层台上的外伸物。

同时，游车要保证一定的重量，以便它在空载运行时平稳而垂直地下落。

现在，钻机各型游车都是一根芯轴，滑轮在轴上排成一列，其结构与天车相似。

4大钩大钩是提升系统的重要设备，它的功用是在正常钻进时悬挂水龙头和钻具，在起下钻时悬挂吊环起下钻具，完成起吊重物、安放设备及起放井架等辅助工作。

目前使用的大钩有两大类。

一类是单独的大钩，其提环挂在游车的吊环上，可与游车分开拆装，如DG—130型大钩；另一类是将游车和大钩做成一个整体结构的游车大钩，如MC—400型游车大钩。

为防止水龙头提环从大钩中脱出，在钩口处装有安全锁体、滑块、拔块、弹簧座及弹簧等构成的安全锁紧装置。

为悬挂吊环和提放钻具，钩身压装轴及挂吊环轴用耳环闭锁，用止动板防止两支撑轴移动。

钩身与钩杆用轴销连接，钩身可绕轴销转一定角度。

5绞车绞车是构成提升系统的主要设备，是组成一部钻机的核心部件，是钻机的主要工作机械之一。

其功用是：提供几种不同的起升速度和起重量，满足起下钻具和下套管的需要；悬挂钻具，在钻进过程中送钻和控制钻压；利用绞车的猫头机构上、卸钻具螺纹；作为转盘的变速机构和中间传动机构；当采用整体起升式井架时用来起放井架；当绞车带捞砂滚筒时，还担负着提取岩心筒、试油等项工作；帮助安装钻台设备，完成其他辅助工作。

石油钻井系统一般情况下，钻井系统被砍成了八大块：提升系统、旋转系统、循环系统、传动系统、驱动系统、控制系统、辅助系统。

所谓提升系统，主要包括了Drawworks, crown block，travelling block，swivel, hook这几样东西,这几个货长相如下：所谓旋转系统，以前讲的是水龙头和转盘，但是现在这个玩意儿基本是个摆设了，钻井都用顶驱从上面这张照片上中间那一大坨黄色的东西就是顶驱了……等一下，突然发现我并不擅长按着教材的思路去讲，还是按我自己的感觉随便讲比较那个……大致是这样王二麻子一大早就从床上爬起来，开着他50m³的柴油罐罐车高高兴兴的往二道沟三号井场去。

他一边嚼着油条，一边盘算李队长这个月给他抽多少柴油。

前天晚上他又请队长去旁边的白马村里喝了几斤江津五粮液。

那天给马丽丽的钱没白花啊，据说把李队的腰都要崩断了，领导必须很满意啊！想到这，王二麻子不由得兴奋地搓起了手……苟曰的，老子今天晚上也要去会会这个妖精！王二麻子到了队上，管后勤的老秦把车招呼靠到了柴油罐上，拉过管子接上泵就开始倒油了。

王二麻子给他散了一根烟，就直接去队长板房敲门了。

叫了几声，门支拉一声开了，王二麻子抢进去一看，李队正躺在床上抽烟呢。

见他进来，领导开腔了“ 苟曰的二麻子，你给老子那天晚上找的女娃是哪里来的，把老子的老腰都要盘断老”。

“嘿嘿，李队，那是你老人家身体好，雄起老撒“ 王二麻子脸都快笑裂了，”那个这个月的柴油钱，你看给返几个点？”“ 曹，老子就晓得你一天净想得这些，老规矩20个点，你一天把事情给老子办利索了”“ 要得，要的，领导你放心” ……………………话分两头，书讲两边这边柴油倒进了柴油罐，队上的人就开始把油往日用油罐里面倒，这个罐子小，一般就5,6个方，带了一套滤子，这样灌到柴油发电机的柴油就会比较清洁。

上次滤子堵了，motor man 霍二哥这个懒怂半天没换，结果把柴油机都差点搞毁了，本来队上就穷，以前用的都是volvo,现在好不容易换了4台CAT 3512B柴油发电机，还弄这事，李队差点没把老霍给劈了。

授课讲义1、动力驱动设备现在，陆地钻机、海洋钻机大多数采用柴油机作为动力；但也有用柴油机带动交（直）流发电机经过整流后，用直流电动机作为钻机的动力；还有用交（直）流电动机为动力直接驱动钻机设备；燃气轮机作为钻机的动力正在发展中。

蒸汽机作为钻机的动力驱动设备早已过时了（早期钻机大部分采用蒸汽机作为动力驱动设备）。

钻机除动力机外还应有必要的辅助设备。

目前，深井钻机的动力驱动用柴油机总功率已由几百千瓦发展到几千千瓦以上，动力机组一般由3—5台柴油机组成。

190系列柴油机是一种用途广泛的高速大功率柴油机，可作为石油钻探、固定发电、工程机械、铁路牵引和工程船舶等设备的动力装置。

190系列柴油机包括有Z8V190、Z8V190--1、Z8V190--2、Z12V190B、Z12V190B--1和Z12V190B--2等基本机型，及其相应的配套机组（及带有风扇、水箱和底架的动力机组，如PZ12V190B型柴油机）。

除此之外，还要多种能适应不同环境、满足不同性能要求的变型产品，如适应于海拔3000米以上高原地区的Z12V190BY--1和PZ12V190BY--1型；适用于沙漠地区的Z12V190BYM--1和PZ12V190BYM--1型，以及柴油发电机用多种专业机型。

2、起升系统设备起升系统设备是由绞车、井架、天车、游动滑车（游车）、大钩及钢丝绳（大绳）等组成。

游动系统（天车、游车、钢丝绳）及大钩悬挂在井架内。

绞车的起升工作是动力通过传动装置传递的。

起升作业时还用一些辅助设备，如吊环、吊卡、卡瓦、吊钳及钻具运移机构等。

起升系统设备的主要功用是起下钻具、控制钻压送钻、更换钻头和下套管等。

有时还要处理井下复杂情况和辅助起升重物。

3、旋转系统设备旋转系统设备是由地面的转盘、水龙头（动力水龙头）和井下钻具（井下动力钻具）、钻头等组成。

该设备的主要功用是带动井下钻具、钻头等旋转、破碎岩石（钻进）及连接起升系统和钻井液循环系统。
