钻机定义
石油钻井的地面配套设备称为钻机，石油钻机是由多种机器设备组成的一套大功率重型联合工作机组。
钻机八大系统

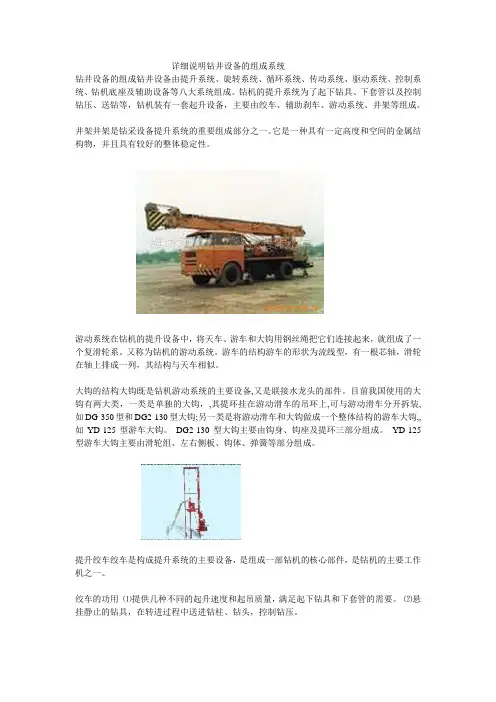

（1）起升系统
组成：天车、游车、大钩、绞车、滚筒、钢丝绳以及吊环、吊卡、吊钳、卡瓦等井口工具。
作用：下放、悬吊或起升钻柱、套管柱和其它井下设备进、出井眼；起下钻、接单根和钻进时的钻压控制。
（2）旋转系统
组成：转盘、水龙头、钻头、钻柱。
作用：保证在钻井液高压循环的情况下，给井下钻具提供足够的旋转扭矩和动力，以满足破岩钻进和井下其它要求。
（3）循环系统
组成：泥浆泵、地面管汇、泥浆罐、泥浆净化设备。其中地面管汇包括高压管汇、立管、水龙带，泥浆净化设备包括振动筛、除砂器、除泥器、离心机等。
作用：从井底清除岩屑；冷却钻头和润滑钻具。
泥浆泵号称钻机的“心脏”
泥浆的循环流程：
泥浆泵－地面高压管汇－立管－水龙带－水龙头－钻柱（方钻杆、钻杆、钻铤）－钻头－环形空间－地面排出管线－固控设备－泥浆池－泥浆泵
起升系统、循环系统和旋转系统是钻机的三大工作机组

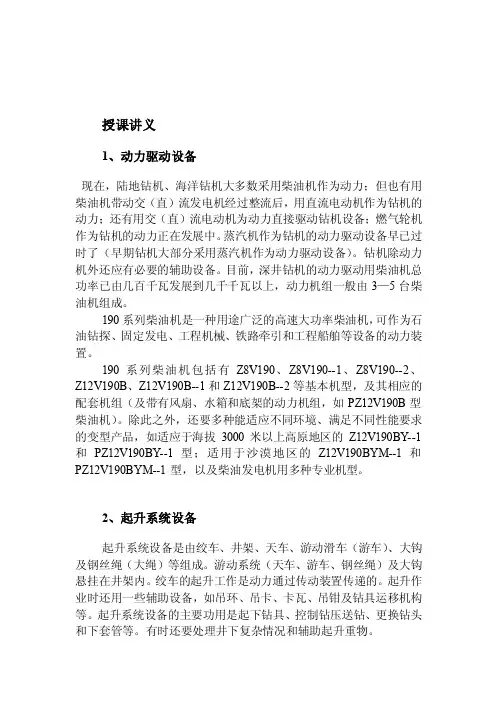

（4）动力系统
组成：柴油机、电动机。
作用：为整套机组（三大工作机组及其他辅助机组）提供能量。
（5）传动系统
组成：联轴器、离合器、变速箱、皮带传动、链条传动等装置
作用：把动力传递给泥浆泵、绞车和转盘（三大工作机）
（6）控制系统
组成：机械控制、气控制、电控制和液控制等。
作用：控制各系统、设备按工艺要求进行。司钻通过钻机上司钻控制台可以完成几乎所有的钻机控制：如总离合器的离合；各动力机的并车；绞车、转盘和钻井泵的起、停；绞车的高低速控制等。
（7）钻机底座系统
组成：钻台底座、机房底座。
作用：支撑和安装各钻井设备和工具，提供钻井操作场所，方便钻机设备的移运。
（8）辅助设备系统
组成：供气设备、辅助发电设备、井口防喷设备、钻鼠洞设备及辅助起重设备等。
作用：协助主系统工作，保证钻井的安全和正常进行。
一、填空题 1．充气效率越高，进人气缸内的新鲜气体的量就__多_____，发动机研发出的功率就__高____。 2．气门式配气机构由__气门组___ 和___气门传动组______组成。 3．四冲程发动机每完成一个工作循环,曲轴旋转__2___周，各缸的进、排气门各开启___1____ 次,此时凸轮轴旋转___1___周。 4．气门弹簧座是通过安装在气门杆尾部的凹槽或圆孔中的___锁片____或___锁块____ 固定的。 5．由曲轴到凸轮轴的传动方式有下置式、上置式和中置式等三种。 6．气门由__头部___和 ___杆身____两部分组成。 7．凸轮轴上同一气缸的进、排气凸轮的相对角位置与既定的___配气相位____相适应。 8．根据凸轮轴___旋向_____和同名凸轮的 ____夹角____可判定发动机的发火次序。 9．汽油机凸轮轴上的斜齿轮是用来驱动__机油泵___和__分电器____的。而柴油机凸轮轴上的斜齿轮只是用来驱动___机油泵____的。 10．在装配曲轴和凸轮轴时,必须将___正时标记____对准以保证正确的___配气相位__。 二、判断题 1．充气效率总是小于1的。 ( √ ) 2．曲轴正时齿轮是由凸轮轴正时齿轮驱动的。 ( X ) 3．凸轮轴的转速比曲轴的转速快1倍。 ( X ) 4．气门间隙过大，发动机在热态下可能发生漏气，导致发动机功率下降。( √ ) 5．气门间隙过大时，会使得发动机进气不足，排气不彻底。 ( √ ) 6．对于多缸发动机来说，各缸同名气门的结构和尺寸是完全相同的，所以可以互换使用。 ( X ) 7．为了安装方便，凸轮轴各主轴径的直径都做成一致的。 ( X ) 8．摇臂实际上是一个两臂不等长的双臂杠杆，其中短臂的一端是推动气门的。 ( X ) 9.非增压发动机在进气结束时，气缸内压力小于外界大气压。（ X ） 10.发动机在排气结束时，气缸内压力小于外界大气压。（ X ） 11.进气门迟闭角随着发动机转速上升应加大。（ X ） 12.气门重叠角越大越好。（ X ）
第四章控制系统 4.1 控制系统的组成及其作用 控制系统的组成（5部分） （1）数字控制装置 作用：程序译码执行；状态信号输入采集处理，产生输出控制信号和状态显示信息 （2）输入装置 作用：接受现场状态信息和操作命令，（专为可识别的信息格式）（3）输出装置（输出设备） 作用：接受来自数字控制装置的控制命令，转化并执行相应命令信息， 产生调解、改变系统工作状态的操作和动作 （4）输入输出接口 作用：连接数字控制装置和输入输出设备的信息桥梁，完成I/O信号的电平转换，隔离，信号方式转换，滤波，锁存和缓冲等功能（5）功率放大电路 作用：将输出接口的输出控制信号进行功率放大，以足够的功率驱动输出执行设备（输出装置），完成系统的运行
控制系统的组成实例1： 控制系统的组成实例2：
作业： 1．简述机电一体化控制系统的构成 2．简述机电一体化控制系统各功能部件的作用 第四章控制系统 4.2 控制系统的设计要求 控制系统的设计要求包括10个部分： （1）功能实用性：指功能，性能，精度，应用范围及特点等技术指标概况 （2）系统可靠性：指系统在给定条件，预定时间内能够正常工作的概率（评价：无故障工作时间和故障的排出时间（含永久性和偶发性故障）） （3）运行稳定性：系统的输入量变化或受到外界干扰时，输出量被迫离开原来的稳定值过渡到另一个新的稳定状态的过程中，输出量发生超出规定限度或 发生非收敛性变化的概率（包括超调，振荡，滞后，静态误差等）（4）操作宜人性：人机工程概念内容，有助于提高效率，速度，质量和可靠性（5）人机安全性：监测，自动保护，报警，显示，急停，极限保护等 （6）环境保护水平：不产生环境污染 （7）技术经济性：包括机电一体化设备制造的性价比和运行的性价比 （8）结构工艺性：设计应满足加工，装配，检测，包装，安装，维护的最佳工艺性（9）造型艺术性：系统外形，比率，形体结构，色彩符合工业设计要求和时代美感（10）成果规范性：设计遵从相关法规，符合相关技术标准和技术规范 附： ※对工业控制计算机系统的基本要求
钻机定义 石油钻井的地面配套设备称为钻机，石油钻机是由多种机器设备组成的一套大功率重型联合工作机组。 钻机八大系统 （1）起升系统 组成：天车、游车、大钩、绞车、滚筒、钢丝绳以及吊环、吊卡、吊钳、卡瓦等井口工具。 作用：下放、悬吊或起升钻柱、套管柱和其它井下设备进、出井眼；起下钻、接单根和钻进时的钻压控制。 （2）旋转系统 组成：转盘、水龙头、钻头、钻柱。 作用：保证在钻井液高压循环的情况下，给井下钻具提供足够的旋转扭矩和动力，以满足破岩钻进和井下其它要求。 （3）循环系统 组成：泥浆泵、地面管汇、泥浆罐、泥浆净化设备。其中地面管汇包括高压管汇、立管、水龙带，泥浆净化设备包括振动筛、除砂器、除泥器、离心机等。 作用：从井底清除岩屑；冷却钻头和润滑钻具。 泥浆泵号称钻机的“心脏” 泥浆的循环流程： 泥浆泵－地面高压管汇－立管－水龙带－水龙头－钻柱（方钻杆、钻杆、钻铤）－钻头－环形空间－地面排出管线－固控设备－泥浆池－泥浆泵 起升系统、循环系统和旋转系统是钻机的三大工作机组 （4）动力系统 组成：柴油机、电动机。 作用：为整套机组（三大工作机组及其他辅助机组）提供能量。 （5）传动系统
组成：联轴器、离合器、变速箱、皮带传动、链条传动等装置 作用：把动力传递给泥浆泵、绞车和转盘（三大工作机） （6）控制系统 组成：机械控制、气控制、电控制和液控制等。 作用：控制各系统、设备按工艺要求进行。司钻通过钻机上司钻控制台可以完成几乎所有的钻机控制：如总离合器的离合；各动力机的并车；绞车、转盘和钻井泵的起、停；绞车的高低速控制等。 （7）钻机底座系统 组成：钻台底座、机房底座。 作用：支撑和安装各钻井设备和工具，提供钻井操作场所，方便钻机设备的移运。 （8）辅助设备系统 组成：供气设备、辅助发电设备、井口防喷设备、钻鼠洞设备及辅助起重设备等。 作用：协助主系统工作，保证钻井的安全和正常进行。
编订：__________________ 单位：__________________ 时间：__________________ 钻机维护工安全技术操作 规程(正式) Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑
文件编号：KG-AO-8630-90 钻机维护工安全技术操作规程(正 式) 使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管 理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作， 使日常工作或活动达到预期的水平。下载后就可自由编辑。 一、使用中的维护 1、钻机应使用液压油，如果没有液压油，可用相当粘度的机械油作为代用，但元件的使用寿命将受到影响。 2、初次加油时，应认真清洗油箱，所加的液压油必须用滤油机过滤。 3、在井下不允许打开油箱盖和随便拆卸液压元件，以免混入赃物。 4、使用中应经常检查油位高低，发现油量不足可打开空气滤清器盖加入清洁油。 5、应定期更换油器滤心，以免因滤心堵塞造成回油阻力大。 6、定期检查液压油的污染和老化程度，（可采用
与新油相比较的方法）如发现颜色变暗发混浊、发臭（即老化）或明显混浊呈乳白色，（混入水）则应全部更换。 7、开机前应注意检查油温，油温在10℃以下时要进行空载运转提高油温。 8、机身的导轨表面，每次起钻前加润滑油一次。 9、使用泥浆泵时，要经常用清水冲洗卡盘卡片，夹持器卡瓦周围的泥浆。 10、定期检查变速箱中齿轮润滑情况。 二、搬迁时注意的问题 11、长距离的搬迁，拆下的油管要盘绕整齐，所有接头用布包严，在免脏物进入。 12、运输中，可将立柱与机身解体以便搬运。 13、在起重、装卸、运输过程中，应注意保护压力表，操作手把，手轮，外露油管接头，特别是油缸接头，机身导轨，滤油器等零部件。 14、在搬运过程中，决不允许顺坡滚动，也不能从水中通过。
工业机器人控制系统组成及典型结构 一、工业机器人控制系统所要达到的功能机器人控制系统是机器人的重要组成部分，用于对操作机的控制，以完成特定的工作任务，其基本功能如下： 1、记忆功能：存储作业顺序、运动路径、运动方式、运动速度和与生产工艺有关的信息。 2、示教功能：离线编程，在线示教，间接示教。在线示教包括示教盒和导引示教两种。 3、与外围设备联系功能：输入和输出接口、通信接口、网络接口、同步接口。 4、坐标设置功能：有关节、绝对、工具、用户自定义四种坐标系。 5、人机接口：示教盒、操作面板、显示屏。 6、传感器接口：位置检测、视觉、触觉、力觉等。 7、位置伺服功能：机器人多轴联动、运动控制、速度和加速度控制、动态补偿等。 8、故障诊断安全保护功能：运行时系统状态监视、故障状态下的安全保护和故障自诊断。 二、工业机器人控制系统的组成 1、控制计算机：控制系统的调度指挥机构。一般为微型机、微处理器有32 位、64 位等如奔腾系列CPU 以及其他类型CPU 。 2、示教盒：示教机器人的工作轨迹和参数设定，以及所有人机交互操作，拥有自己独立的 CPU 以及存储单元，与主计算机之间以串行通信方式实现信息交互。 3、操作面板：由各种操作按键、状态指示灯构成，只完成基本功能操作。 4、硬盘和软盘存储存：储机器人工作程序的外围存储器。 5、数字和模拟量输入输出：各种状态和控制命令的输入或输出。 6、打印机接口：记录需要输出的各种信息。 7、传感器接口：用于信息的自动检测，实现机器人柔顺控制，一般为力觉、触觉和视觉传感器。 8、轴控制器：完成机器人各关节位置、速度和加速度控制。 9、辅助设备控制：用于和机器人配合的辅助设备控制，如手爪变位器等。 10 、通信接口：实现机器人和其他设备的信息交换，一般有串行接口、并行接口等。 11 、网络接口 1) Ethernet 接口：可通过以太网实现数台或单台机器人的直接PC 通信，数据传输速率高达 10Mbit/s ，可直接在PC 上用windows 库函数进行应用程序编程之后，支持TCP/IP 通信协议，通过Ethernet 接口将数据及程序装入各个机器人控制器中。
石油钻井设备知识应知应会 1、设备使用“三定”的内容是什么？ 答：定人、定机、定岗位 提问：结合“基层队设备管理综合记录本”内一、组织机构与职能；二、基础资料；四、设备使用管理—操作⑵落实设备“三定”管理等落实到人头 2、润滑油品“五定”的内容是什么？ 答：定人、定点、定质、定时、定量 3、润滑管理“三过滤”制度的内容是什么？ 答：三过滤：一级过滤即从卸油到贮油箱的过滤(进油过滤)；二级过滤即从贮油箱到加油容器过滤(放油过滤)；三级过滤即从加油容器到设备润滑点的过滤(加油过滤)。 4、润滑油品加注“三清洁、一畅通”的内容是什么？ 答：油桶、油具、加油点清洁，润滑油路畅通。 5、润滑油存放的原则是什么？ 答：专罐、专储、密闭输送、标记清楚。 6、润滑脂保存应注意什么？ 答：防止高温暴晒，使油质变质；防止混入水分乳化变质；注意密封，防止混入尘土和其它杂质；油质标记清楚。 7、润滑油在发动机里的主要作用是什么？ 答：主要是润滑、冷却、清洗、密封、防锈、减振作用。 8、本岗位使用设备各部位使用何种润滑油？加注数量是多少？
更换周期是多长？ 答：根据实际情况作答。 2—8提问：结合“基层队设备管理综合记录本”内四、设备使用管理—保养、油水管理等落实到人头 9、钻机起升系统由哪些部件组成？ 答：起升系统包括绞车、辅助刹车、天车、游车、大钩、钢丝绳以及吊环、吊卡、吊钳、卡瓦等各种工具。 10、钻机由哪八大系统组成？ 答：起升系统、旋转系统、循环系统、动力设备、传动系统、控制系统、井架和底座、辅助设备。 11、设备日常维护“十字作业”的内容是什么？ 答：十字作业的内容是：清洁、润滑、紧固、调整、防腐。 12、过卷阀式防碰天车工作原理： 过卷阀固定在绞车前部滚筒上部的绞车横梁上，横梁上有滑动槽，过卷阀可在滑动槽内左、右移动。当滚筒在缠绳过程中缠至游车相应升高到某一限定的高度时，缠在滚筒上的钢丝绳就会碰上过卷阀的套筒，套筒带动球杆偏摆，使过卷阀的气路接通。一路气进入司钻控制台内的常开两用继气器，使常开两用继气器关闭，这样就切断了滚筒高、低速离合器的气源，离合器通过快速放气阀放气，使滚筒停止工作。另一路气经换向阀和快速放气阀，进入刹车汽缸，带动刹把下落，刹住滚筒，使游车停止上升，避免碰撞天车。 绞车配有过卷阀式防碰装置，当游车上升到一定高度时，缠在滚筒上的钢丝绳碰过卷阀顶杆，过卷阀动作，盘刹控制回路通气，盘式
管理制度编号：LX-FS-A26558 钻孔机操作安全管理规定标准范本 In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall Behavior Can Reach The Specified Standards 编写：_________________________ 审批：_________________________ 时间：________年_____月_____日 A4打印/ 新修订/ 完整/ 内容可编辑
钻孔机操作安全管理规定标准范本 使用说明：本管理制度资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。资料内容可按真实状况进行条款调整，套用时请仔细阅读。 1、钻机基础应平整坚实，必要时应铺垫枕木或钢板。轮胎式钻机应用长度不小于4米的垫木垫至轮胎离开地面。 2、作业时必须服从指挥，分工明确，协调配合。 3、钻机作业前应进行下列检查，确认安全。 ⑴各部件完整，联结牢固、正确。 ⑵动力系统安全防护装置齐全。 ⑶电气系统接线可靠，仪表正常。 ⑷卷扬提升机构运转正常，制动可靠，钢丝绳符合规定。
⑸钻架钢结构无裂纹损坏、严重锈蚀、开焊、变形。 4、钻机作业时，钻机旋转部件周围、吊索具下方不得有人。 5、大雨、风力六级以上(含六级)天气不得架设钻机及进行高处作业。 6、钻孔机械移动的道路应平整坚实。 请在该处输入组织/单位名称 Please Enter The Name Of Organization / Organization Here
管理制度编号：LX-FS-A38035 钻机队长通风管理安全工作责任制 标准范本 In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall Behavior Can Reach The Specified Standards 编写：_________________________ 审批：_________________________ 时间：________年_____月_____日 A4打印/ 新修订/ 完整/ 内容可编辑
钻机队长通风管理安全工作责任制 标准范本 使用说明：本管理制度资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。资料内容可按真实状况进行条款调整，套用时请仔细阅读。 1、认真学习和严格遵守三大“规程”和《防治煤与瓦斯突出规定》，熟悉掌握突出预兆、一般规律和防治措施。 2、认真落实执行通风管理安全工作安全技术措施，对本班通风管理安全工作安全技术措施的落实情况负责。 3、及时检查生产中存在的煤与瓦斯突出隐患并组织人力排除。 4、严格按设计要求施工，钻探过程中详细钻探情况。
5、坚持不安全不生产、隐患不排除不生产、措施不落实不生产。 请在该处输入组织/单位名称 Please Enter The Name Of Organization / Organization Here
机器人控制系统 一、工业机器人控制系统应具有的特点 工业机器人控制系统的主要任务是控制工业机器人在工作空间中的运动位置、姿态和轨迹、操作顺序及动作的时间等项。其中有些项目的控制是非常复杂的，这就决定了工业机器人的控制系统应具有以下特点： （1）工业机器人的控制与其机构运动学和动力学有着密不可分的关系，因而要使工业机器人的臂、腕及末端执行器等部位在空间具有准确无误的位姿，就必须在不同的坐标系中描述它们，并且随着基准坐标系的不同而要做适当的坐标变换，同时要经常求解运动学和动力学问题。 （2）描述工业机器人状态和运动的数学模型是一个非线性模型，随着工业机器人的运动及环境而改变。又因为工业机器人往往具有多个自由度，所以引起其运动变化的变量不止个，而且各个变量之间般都存在耦合问题。这就使得工业机器人的控制系统不仅是一个非线性系统，而且是一个多变量系统。 （3）对工业机器人的任一位姿都可以通过不同的方式和路径达到，因而工业机器人的控制系统还必须解决优化的问题。 二、对机器人控制系统的一般要求 机器人控制系统是机器人的重要组成部分，用于对操作机的控制，以完成特定的工作任务，其基本功能如下： ?记忆功能：存储作业顺序、运动路径、运动方式、运动速度和与生产工艺有关的信息。 ?示教功能：离线编程，在线示教，间接示教。在线示教包括示教盒和导引示教
两种。 ?与外围设备联系功能：输入和输出接口、通信接口、网络接口、同步接口。?坐标设置功能：有关节、绝对、工具、用户自定义四种坐标系。 ?人机接口：示教盒、操作面板、显示屏。 ?传感器接口：位置检测、视觉、触觉、力觉等。 ?位置伺服功能：机器人多轴联动、运动控制、速度和加速度控制、动态补偿等。?故障诊断安全保护功能：运行时系统状态监视、故障状态下的安全保护和故障自诊断。 三、机器人控制系统的组成（图1） （1）控制计算机控制系统的调度指挥机构。一般为微型机、微处理器有32位、64位等，如奔腾系列CPU以及其他类型CPU。 （2）示教盒示教机器人的工作轨迹和参数设定，以及所有人机交互操作，拥有自己独立的CPU以及存储单元，与主计算机之间以串行通信方式实现信息交互。 （3）操作面板由各种操作按键、状态指示灯构成，只完成基本功能操作。（4）硬盘和软盘存储存储机器人工作程序的外围存储器。 （5）数字和模拟量输入输出各种状态和控制命令的输入或输出。 （6）打印机接口记录需要输出的各种信息。 （7）传感器接口用于信息的自动检测，实现机器人柔顺控制，一般为力觉、触觉和视觉传感器。 （8）轴控制器完成机器人各关节位置、速度和加速度控制。

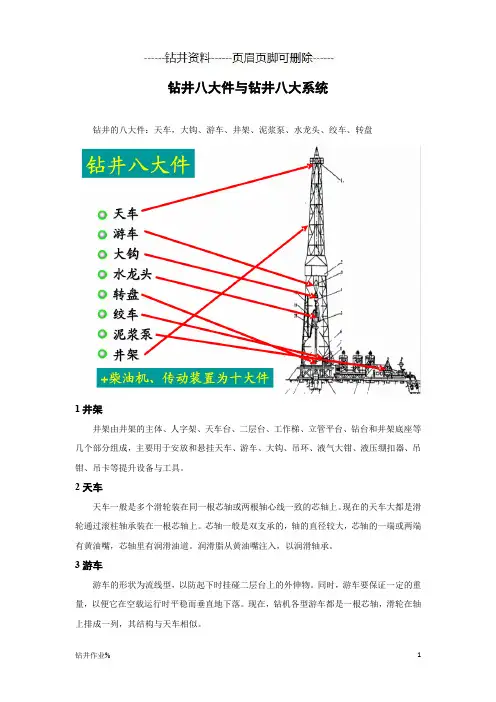

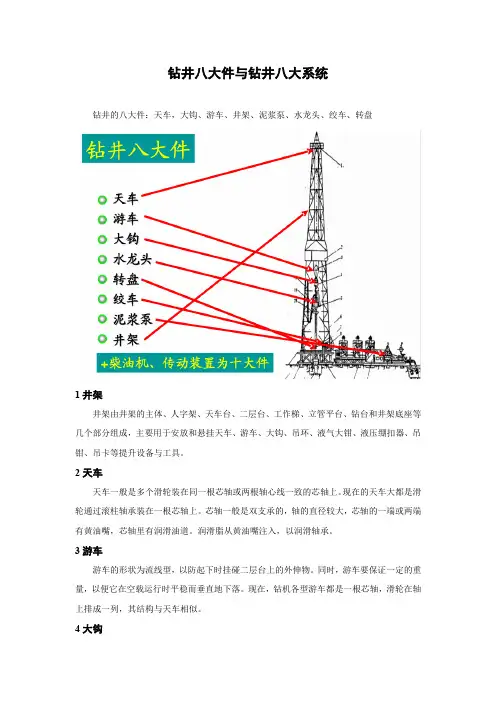

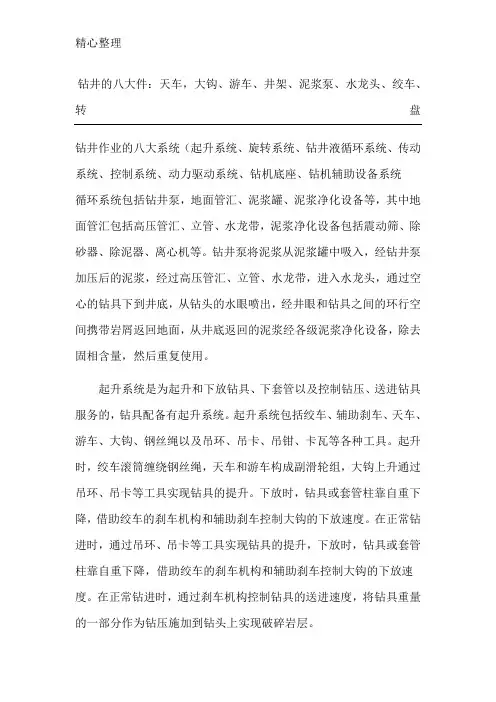

钻井八大件与钻井八大系统 钻井的八大件：天车，大钩、游车、井架、泥浆泵、水龙头、绞车、转盘 1井架 井架由井架的主体、人字架、天车台、二层台、工作梯、立管平台、钻台和井架底座等几个部分组成，主要用于安放和悬挂天车、游车、大钩、吊环、液气大钳、液压绷扣器、吊钳、吊卡等提升设备与工具。 2天车 天车一般是多个滑轮装在同一根芯轴或两根轴心线一致的芯轴上。现在的天车大都是滑轮通过滚柱轴承装在一根芯轴上。芯轴一般是双支承的，轴的直径较大，芯轴的一端或两端有黄油嘴，芯轴里有润滑油道。润滑脂从黄油嘴注入，以润滑轴承。 3游车 游车的形状为流线型，以防起下时挂碰二层台上的外伸物。同时，游车要保证一定的重量，以便它在空载运行时平稳而垂直地下落。现在，钻机各型游车都是一根芯轴，滑轮在轴上排成一列，其结构与天车相似。 4大钩
大钩是提升系统的重要设备，它的功用是在正常钻进时悬挂水龙头和钻具，在起下钻时悬挂吊环起下钻具，完成起吊重物、安放设备及起放井架等辅助工作。目前使用的大钩有两大类。一类是单独的大钩，其提环挂在游车的吊环上，可与游车分开拆装，如DG—130型大钩；另一类是将游车和大钩做成一个整体结构的游车大钩，如MC—400型游车大钩。为防止水龙头提环从大钩中脱出，在钩口处装有安全锁体、滑块、拔块、弹簧座及弹簧等构成的安全锁紧装置。为悬挂吊环和提放钻具，钩身压装轴及挂吊环轴用耳环闭锁，用止动板防止两支撑轴移动。钩身与钩杆用轴销连接，钩身可绕轴销转一定角度。 5绞车 绞车是构成提升系统的主要设备，是组成一部钻机的核心部件，是钻机的主要工作机械之一。其功用是：提供几种不同的起升速度和起重量，满足起下钻具和下套管的需要；悬挂钻具，在钻进过程中送钻和控制钻压；利用绞车的猫头机构上、卸钻具螺纹；作为转盘的变速机构和中间传动机构；当采用整体起升式井架时用来起放井架；当绞车带捞砂滚筒时，还担负着提取岩心筒、试油等项工作；帮助安装钻台设备，完成其他辅助工作。 6水龙头 在一部钻机中，水龙头既是旋转系统的设备，又是循环系统的一个部件。它悬挂于大钩之下，上接有水龙带，下接方钻杆。在钻进时，悬挂并承受井内钻柱的全部重量，并将钻柱与水龙带连接起来，构成钻井液循环通道。 7转盘 转盘主要由水平轴、转台、主轴承、壳体、方瓦及方补心等组成，其主要作用是带动钻具旋转钻进和在起下钻过程中悬持钻具、卸开钻具螺纹以及在井下动力钻井时承受螺杆钻具的反向扭矩。转盘的动力经水平轴上法兰或链轮输入，通过锥齿轮转动转台，借助转台通孔中的方瓦和方补心带动方钻杆、钻柱和钻头转动；同时，方补心允许方钻杆轴向自由滑动，实现边旋转边送进。 8泥浆泵 泥浆泵，是指在钻探过程中向钻孔里输送泥浆或水等冲洗液的机械。泥浆泵是钻探设备的重要组成部分。在常用的正循环钻探中﹐它是将地表冲洗介质──清水﹑泥浆或聚合物冲洗液在一定的压力下，经过高压软管﹑水龙头及钻杆柱中心孔直送钻头的底端，以达到冷却钻头、将切削下来的岩屑清除并输送到地表的目的。 常用的泥浆泵是活塞式或柱塞式的，由动力机带动泵的曲轴回转，曲轴通过十字头再带动活塞或柱塞在泵缸中做往复运动。在吸入和排出阀的交替作用下，实现压送与循环冲洗液
钻机队队长岗位责任制 一、全面负责安全、生产、经营、人事 二、负责组织贯彻钻机钻进操作规程和各项管理制度，并检查其执行情况。 三、抓好施工现场管理，减少原材料消耗，降低钻进成本，提高经济效益。 四、负责钻机设备的正常运行，检查运行情况，搞好设备维修和保养。 五、抓好职工的业务学习，提高技术业务素质。 六、合理调配劳动力，提高钻孔效率。 七、参加项目施工方案的研究制定工作，根据设计要求贯彻实施安全技术措施。 钻机队党支部书记岗位责任制 一、全面负责党建、培训、班子建设、职工的思想教育、职工的出勤 二、加强对党员的党性、党风、党纪教育，不断提高党员的政治素质，充分发挥党员的先锋模范作用，党员教育经常化、制度化。 三、加强党的组织建设，坚持民主集中制的原则，定期召开总支委员会和民主生活会，检查落实“三会一课”制度执行
情况，并努力建设团结、务实、廉洁的班子，充分发挥战斗堡垒作用，发展党员要有规划。 四、加强职工的思想教育。经常不断地对职工进行马列主义、毛泽东思想和建设有中国特色的社会主义理论的宣传教育；进行党的方针、政策、形势、任务、理想纪律和业务技术等内容的教育，不断提高职工的政治素质和业务水平。 五、支持本单位行政领导的管理工作。紧紧围绕生产和安全，做好深入细致的思想工作，充分发挥工、团组织在两个文明建设中的作用，帮助职工解决后顾之忧，调动职工的生产积极性，并牢固树立安全第一的思想，保质保量地完成生产任务。 六、充分发挥党、工、团在安全生产中的作用，以形成齐抓共管的局面。 七、关心职工生活，帮助职工解决生活和家庭困难，使职工保盛的精力奠定良好的安全生产基础。 钻机队技术员岗位责任制 一、主要负责技术（钻孔的设计和作业规程的编写主审批）、职工培训、进尺核对。 二、监督钻机按设计要求和有关规程规定进行施工，取全取准钻孔地质资料，对不执行钻孔设计和降低质量标准的行为有权制止。 三、学习和贯彻“煤矿三大规程”，组织员工学习措施、设
自动控制系统的组成及功能实现 自动控制系统作为目前工业领域控制的核心，已经为大家所熟悉。自动控制系统是指在无人直接参与下可使生产过程或其他过程按期望规律或预定程序进行的控制系统。自动控制系统是实现自动化的主要手段，其组建了整个系统的大脑及神经网络。自动控制系统的组成一般包括控制器，被控对象，执行机构和变送器四个环节组成。 一、自动控制系统的分类 自动控制系统按控制原理主要分为开环控制系统和闭环控制系统。 （一）开环控制系统 在开环控制系统中，系统输出只受输入的控制，控制精度和抑制干扰的特性都比较差。开环控制系统中，基于按时序进行逻辑控制的称为顺序控制系统；由顺序控制装置、检测元件、执行机构和被控工业对象所组成。主要应用于机械、化工、物料装卸运输等过程的控制以及机械手和生产自动线。 （二）闭环控制系统 闭环控制系统是建立在反馈原理基础之上的，利用输出量同期望值的偏差对系统进行控制，可获得比较好的控制性能。闭环控制系统又称反馈控制系统。 自动控制系统按给定信号分类，可分为恒值控制系统、随动控制系统和程序控制系统。（三）恒值控制系统 给定值不变，要求系统输出量以一定的精度接近给定希望值的系统。如生产过程中的温度、压力、流量、液位高度、电动机转速等自动控制系统属于恒值系统。 （四）随动控制系统 给定值按未知时间函数变化，要求输出跟随给定值的变化。如跟随卫星的雷达天线系统。（五）程序控制系统 给定值按一定时间函数变化。如程控机床。 在我们的工业领域中，因控制的工艺流程复杂、生产数多、对产品质量控制严格，所以一般控制系统均为闭环控制系统。 二、控制系统各部分的功能 （一）控制器 目前控制系统的控制器主要包括PLC、DCS、FCS等主控制系统。在底层应用最多的就是PLC控制系统，一般大中型控制系统中要求分散控制、集中管理的场合就会采用DCS 控制系统，FCS系统主要应用在大型系统中,它也是21世纪最具发展潜力的现场总线控制系

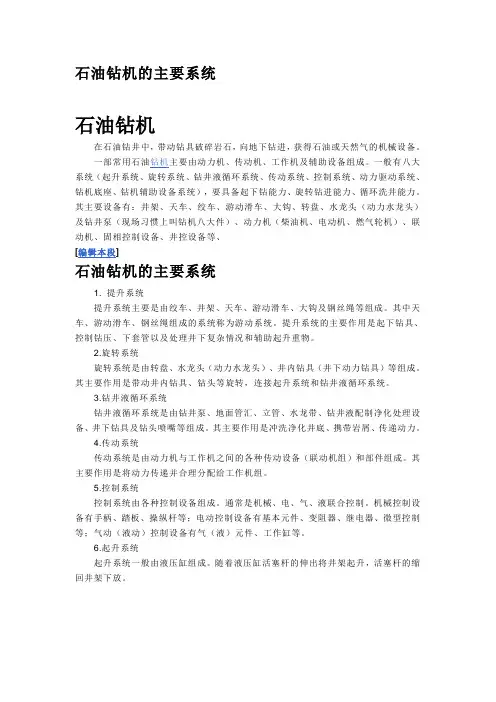

石油钻机的主要系统 石油钻机 在石油钻井中，带动钻具破碎岩石，向地下钻进，获得石油或天然气的机械设备。 一部常用石油钻机主要由动力机、传动机、工作机及辅助设备组成。一般有八大系统（起升系统、旋转系统、钻井液循环系统、传动系统、控制系统、动力驱动系统、钻机底座、钻机辅助设备系统），要具备起下钻能力、旋转钻进能力、循环洗井能力。其主要设备有：井架、天车、绞车、游动滑车、大钩、转盘、水龙头（动力水龙头）及钻井泵（现场习惯上叫钻机八大件）、动力机（柴油机、电动机、燃气轮机）、联动机、固相控制设备、井控设备等、 [编辑本段] 石油钻机的主要系统 1. 提升系统 提升系统主要是由绞车、井架、天车、游动滑车、大钩及钢丝绳等组成。其中天车、游动滑车、钢丝绳组成的系统称为游动系统。提升系统的主要作用是起下钻具、控制钻压、下套管以及处理井下复杂情况和辅助起升重物。 2.旋转系统 旋转系统是由转盘、水龙头（动力水龙头）、井内钻具（井下动力钻具）等组成。其主要作用是带动井内钻具、钻头等旋转，连接起升系统和钻井液循环系统。 3.钻井液循环系统 钻井液循环系统是由钻井泵、地面管汇、立管、水龙带、钻井液配制净化处理设备、井下钻具及钻头喷嘴等组成。其主要作用是冲洗净化井底、携带岩屑、传递动力。 4.传动系统 传动系统是由动力机与工作机之间的各种传动设备（联动机组）和部件组成。其主要作用是将动力传递并合理分配给工作机组。 5.控制系统 控制系统由各种控制设备组成。通常是机械、电、气、液联合控制。机械控制设备有手柄、踏板、操纵杆等；电动控制设备有基本元件、变阻器、继电器、微型控制等；气动（液动）控制设备有气（液）元件、工作缸等。 6.起升系统 起升系统一般由液压缸组成。随着液压缸活塞杆的伸出将井架起升，活塞杆的缩回井架下放。
