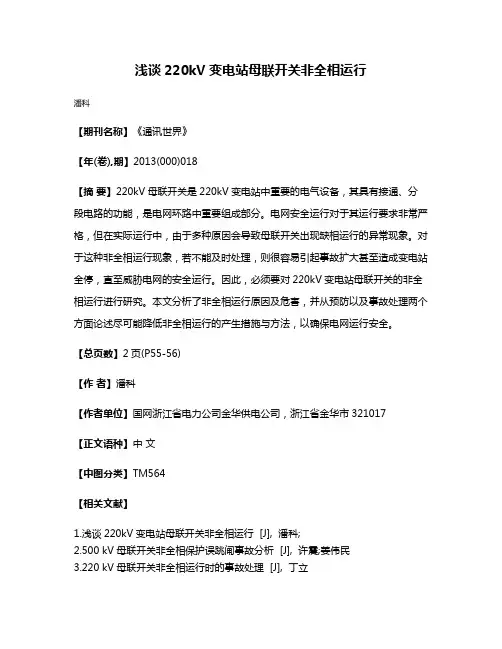

浅谈220kV变电站母联开关非全相运行
潘科
【期刊名称】《通讯世界》
【年(卷),期】2013(000)018
【摘要】220kV母联开关是220kV变电站中重要的电气设备，其具有接通、分段电路的功能，是电网环路中重要组成部分。
电网安全运行对于其运行要求非常严格，但在实际运行中，由于多种原因会导致母联开关出现缺相运行的异常现象。
对于这种非全相运行现象，若不能及时处理，则很容易引起事故扩大甚至造成变电站全停，直至威胁电网的安全运行。
因此，必须要对220kV变电站母联开关的非全相运行进行研究。
本文分析了非全相运行原因及危害，并从预防以及事故处理两个方面论述尽可能降低非全相运行的产生措施与方法，以确保电网运行安全。
【总页数】2页(P55-56)
【作者】潘科
【作者单位】国网浙江省电力公司金华供电公司，浙江省金华市321017
【正文语种】中文
【中图分类】TM564
【相关文献】
1.浅谈220kV变电站母联开关非全相运行 [J], 潘科;
2.500 kV母联开关非全相保护误跳闸事故分析 [J], 许震;姜伟民
3.220 kV母联开关非全相运行时的事故处理 [J], 丁立
4.浅谈220kV旁路兼母联开关的运行方式 [J], 李大钦;魏广鸿
5.浅谈220kV变电站母联开关非全相运行 [J], 李童
因版权原因，仅展示原文概要，查看原文内容请购买。

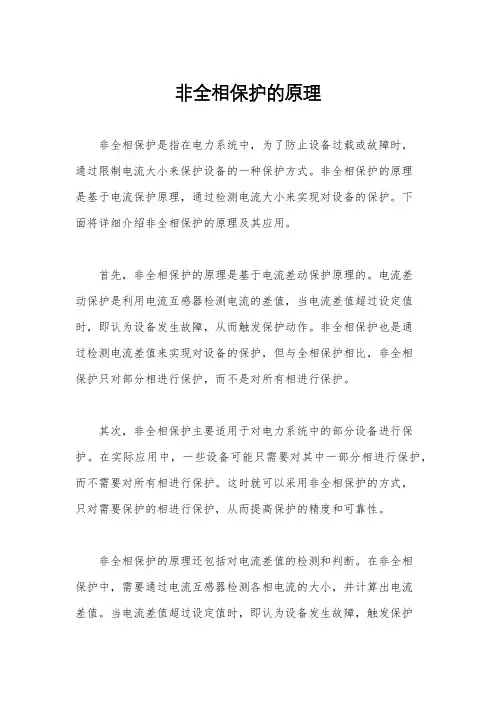

非全相保护的原理非全相保护是指在电力系统中，为了防止设备过载或故障时，通过限制电流大小来保护设备的一种保护方式。
非全相保护的原理是基于电流保护原理，通过检测电流大小来实现对设备的保护。
下面将详细介绍非全相保护的原理及其应用。
首先，非全相保护的原理是基于电流差动保护原理的。
电流差动保护是利用电流互感器检测电流的差值，当电流差值超过设定值时，即认为设备发生故障，从而触发保护动作。
非全相保护也是通过检测电流差值来实现对设备的保护，但与全相保护相比，非全相保护只对部分相进行保护，而不是对所有相进行保护。
其次，非全相保护主要适用于对电力系统中的部分设备进行保护。
在实际应用中，一些设备可能只需要对其中一部分相进行保护，而不需要对所有相进行保护。
这时就可以采用非全相保护的方式，只对需要保护的相进行保护，从而提高保护的精度和可靠性。
非全相保护的原理还包括对电流差值的检测和判断。
在非全相保护中，需要通过电流互感器检测各相电流的大小，并计算出电流差值。
当电流差值超过设定值时，即认为设备发生故障，触发保护动作。
因此，非全相保护的原理是基于对电流差值的实时监测和判断来实现对设备的保护。
最后，非全相保护在电力系统中具有重要的应用价值。
通过采用非全相保护，可以实现对电力系统中部分设备的精准保护，提高了电力系统的安全性和可靠性。
同时，非全相保护还可以减少对电流互感器的需求，降低了系统的成本。
因此，非全相保护在电力系统中具有广泛的应用前景。
综上所述，非全相保护是一种基于电流差动保护原理的保护方式，通过对电流差值的检测和判断来实现对设备的保护。
非全相保护主要适用于对电力系统中部分设备进行保护，具有重要的应用价值。
希望本文能够对非全相保护的原理有所了解，并为实际应用提供参考。

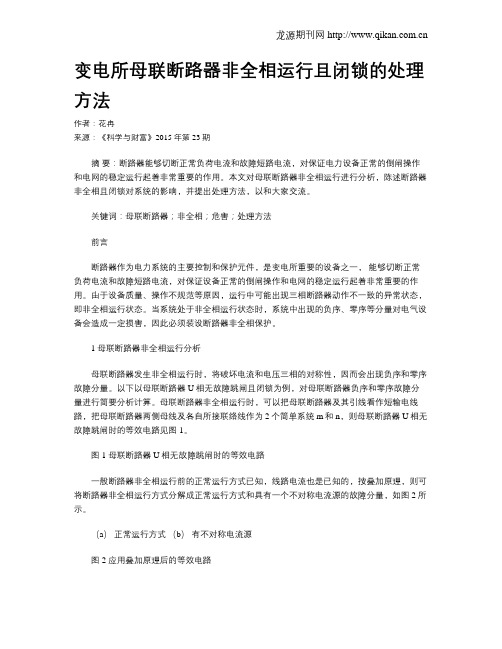

变电所母联断路器非全相运行且闭锁的处理方法作者：花冉来源：《科学与财富》2015年第23期摘要：断路器能够切断正常负荷电流和故障短路电流，对保证电力设备正常的倒闸操作和电网的稳定运行起着非常重要的作用。
本文对母联断路器非全相运行进行分析，陈述断路器非全相且闭锁对系统的影响，并提出处理方法，以和大家交流。
关键词：母联断路器；非全相；危害；处理方法前言断路器作为电力系统的主要控制和保护元件，是变电所重要的设备之一，能够切断正常负荷电流和故障短路电流，对保证设备正常的倒闸操作和电网的稳定运行起着非常重要的作用。
由于设备质量、操作不规范等原因，运行中可能出现三相断路器动作不一致的异常状态，即非全相运行状态。
当系统处于非全相运行状态时，系统中出现的负序、零序等分量对电气设备会造成一定损害，因此必须装设断路器非全相保护。
1 母联断路器非全相运行分析母联断路器发生非全相运行时，将破坏电流和电压三相的对称性，因而会出现负序和零序故障分量。
以下以母联断路器U相无故障跳闸且闭锁为例，对母联断路器负序和零序故障分量进行简要分析计算。
母联断路器非全相运行时，可以把母联断路器及其引线看作短输电线路，把母联断路器两侧母线及各自所接联络线作为2个简单系统m和n，则母联断路器U相无故障跳闸时的等效电路见图1。
图1 母联断路器U相无故障跳闸时的等效电路一般断路器非全相运行前的正常运行方式已知，线路电流也是已知的，按叠加原理，则可将断路器非全相运行方式分解成正常运行方式和具有一个不对称电流源的故障分量，如图2所示。
（a）正常运行方式（b）有不对称电流源图2 应用叠加原理后的等效电路则由故障处的边界条件：ΔIU=-IU （1）UV=UW=0 （2）根据对称分量法，可得母联断路器U相无故障跳闸时负序和零序故障分量为：（3）（4）（5）式中：IU为故障前U相电流；I0为零序分量电流；I2为负序分量电流；U0为零序分量电压；U2为负序分量电压；Z1、Z2、Z0分别为正、负、零序等值阻抗。

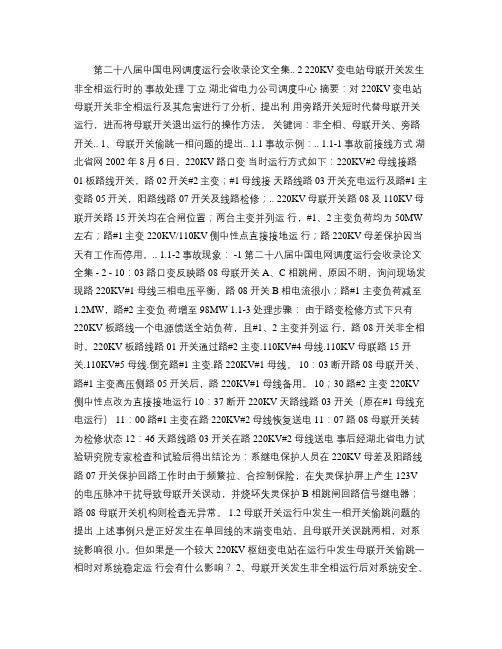

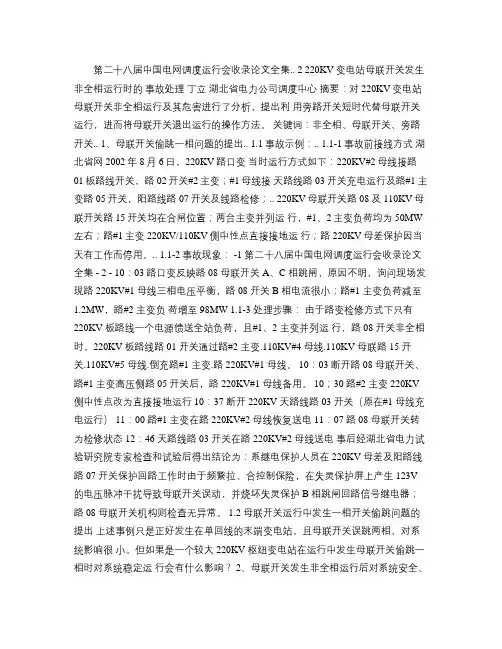

第二十八届中国电网调度运行会收录论文全集.. 2 220KV变电站母联开关发生非全相运行时的事故处理丁立湖北省电力公司调度中心摘要：对220KV变电站母联开关非全相运行及其危害进行了分析，提出利用旁路开关短时代替母联开关运行，进而将母联开关退出运行的操作方法。
关键词：非全相、母联开关、旁路开关.. 1、母联开关偷跳一相问题的提出.. 1.1事故示例：.. 1.1-1事故前接线方式湖北省网2002年8月6日，220KV路口变当时运行方式如下：220KV#2母线接路01板路线开关，路02开关#2主变；#1母线接天路线路03开关充电运行及路#1主变路05开关，阳路线路07开关及线路检修；.. 220KV母联开关路08及110KV母联开关路15开关均在合闸位置；两台主变并列运行，#1、2主变负荷均为50MW 左右；路#1主变220KV/110KV侧中性点直接接地运行；路220KV母差保护因当天有工作而停用。
.. 1.1-2事故现象： -1 第二十八届中国电网调度运行会收录论文全集 - 2 - 10：03 路口变反映路08 母联开关A、C 相跳闸，原因不明，询问现场发现路220KV#1 母线三相电压平衡，路08 开关B 相电流很小；路#1 主变负荷减至1.2MW，路#2 主变负荷增至98MW 1.1-3 处理步骤：由于路变检修方式下只有220KV 板路线一个电源馈送全站负荷，且#1、2 主变并列运行，路08 开关非全相时，220KV 板路线路01 开关通过路#2 主变.110KV#4 母线.110KV 母联路15 开关.110KV#5 母线.倒充路#1 主变.路220KV#1 母线。
10：03 断开路08 母联开关、路#1 主变高压侧路05 开关后，路220KV#1 母线备用。
10；30 路#2 主变220KV 侧中性点改为直接接地运行 10：37 断开220KV 天路线路03 开关（原在#1 母线充电运行） 11：00 路#1 主变在路220KV#2 母线恢复送电 11：07 路08 母联开关转为检修状态 12：46 天路线路03 开关在路220KV#2 母线送电事后经湖北省电力试验研究院专家检查和试验后得出结论为：系继电保护人员在220KV 母差及阳路线路07 开关保护回路工作时由于频繁拉、合控制保险，在失灵保护屏上产生 123V 的电压脉冲干扰导致母联开关误动，并烧坏失灵保护B 相跳闸回路信号继电器；路08 母联开关机构则检查无异常。
母差保护体系知识介绍与其他主设备保护相比，母线保护的要求更为苛刻。
当变电站母线发生故障时，如不及时切除故障，将会损坏众多电力设备，破坏系统的稳定性，甚至导致电力系统瓦解。
如果母线保护拒动，也会造成大面积的停电。
因此，设置动作可靠、性能良好的母线保护，使之能迅速有选择地切除故障是非常必要的。
常见的母线故障有：绝缘子对地闪络、雷击、运行人员误操作、母线电压和电流互感器故障等。
在大型发电厂及变电站的母线保护装置中，通常配置有母线差动保护、母联充电保护、母联失灵保护、母联死区保护、母联过流保护、母联非全相保护、其他断路器失灵保护等。
其中，最为主要的是母差保护。
本期我们一起了解一下母线差动保护的相关内容。
1、母差保护的原理和线路差动保护相同，母线差动保护的基本原理也是基于基尔霍夫定律：在母线正常运行及外部故障时，各线路流入母线的电流和流出母线的电流相等，各线路的电流向量和等于零；当母线上发生故障时，各线路电流均流向故障点，其向量和（差动电流）不再等于零，满足一定条件后，出口跳开相应开关。
母线差动保护，由ABC三相分相差动元件构成。
每相差动元件由小差差动元件及大差差动元件构成。
大差元件用于判断是否为母线故障，小差元件用于选择出故障具体在哪一条母线。
为了提高保护的可靠性，在保护中还设置有起动元件、复合电压闭锁元件、CT回路断线闭锁元件等。
2、差动保护的动作方程首先规定CT的正极性端在母线侧，一次电流参考方向由线路流向母线为正方向。
差动电流：指所有母线上连接元件的电流和的绝对值；制动电流：指所有母线上链接元件的电流的绝对值之和。
以如图的双母接线方式的大差为例。
差动电流和制动电流为：差动继电器的动作特性一般如下图所示。
蓝色区域为非动作区，红色区域为动作区。
这种动作特性称作比率制动特性。
动作逻辑的数学表达式也在图中给出。
此动作方程适用于南瑞继保RCS—915及许继电气WMH—800A母线保护装置。
除此之外，还有一种复式比率制动特性，动作特性如下图所示。

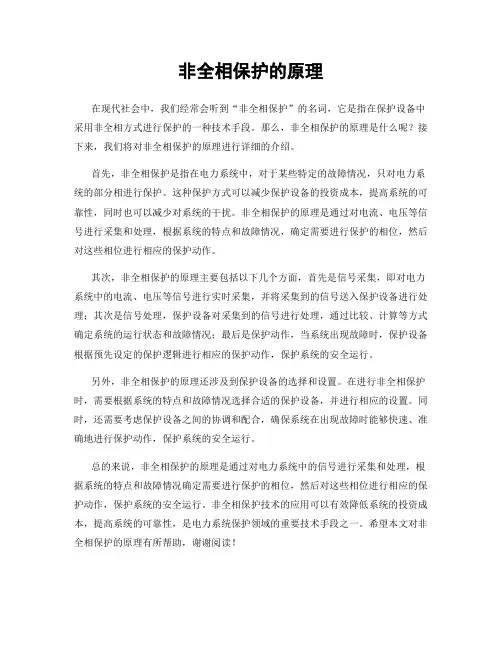

非全相保护的原理
在现代社会中，我们经常会听到“非全相保护”的名词，它是指在保护设备中采用非全相方式进行保护的一种技术手段。
那么，非全相保护的原理是什么呢？接下来，我们将对非全相保护的原理进行详细的介绍。
首先，非全相保护是指在电力系统中，对于某些特定的故障情况，只对电力系统的部分相进行保护。
这种保护方式可以减少保护设备的投资成本，提高系统的可靠性，同时也可以减少对系统的干扰。
非全相保护的原理是通过对电流、电压等信号进行采集和处理，根据系统的特点和故障情况，确定需要进行保护的相位，然后对这些相位进行相应的保护动作。
其次，非全相保护的原理主要包括以下几个方面，首先是信号采集，即对电力系统中的电流、电压等信号进行实时采集，并将采集到的信号送入保护设备进行处理；其次是信号处理，保护设备对采集到的信号进行处理，通过比较、计算等方式确定系统的运行状态和故障情况；最后是保护动作，当系统出现故障时，保护设备根据预先设定的保护逻辑进行相应的保护动作，保护系统的安全运行。
另外，非全相保护的原理还涉及到保护设备的选择和设置。
在进行非全相保护时，需要根据系统的特点和故障情况选择合适的保护设备，并进行相应的设置。
同时，还需要考虑保护设备之间的协调和配合，确保系统在出现故障时能够快速、准确地进行保护动作，保护系统的安全运行。
总的来说，非全相保护的原理是通过对电力系统中的信号进行采集和处理，根据系统的特点和故障情况确定需要进行保护的相位，然后对这些相位进行相应的保护动作，保护系统的安全运行。
非全相保护技术的应用可以有效降低系统的投资成本，提高系统的可靠性，是电力系统保护领域的重要技术手段之一。
希望本文对非全相保护的原理有所帮助，谢谢阅读！。

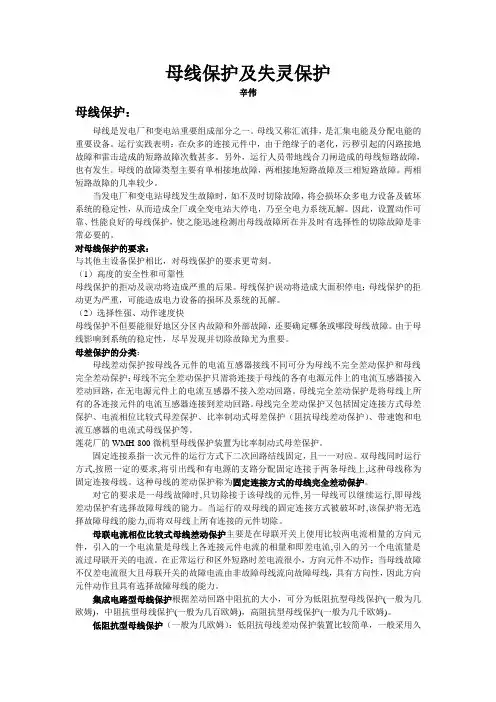

母线保护及失灵保护辛伟母线保护：母线是发电厂和变电站重要组成部分之一。
母线又称汇流排，是汇集电能及分配电能的重要设备。
运行实践表明：在众多的连接元件中，由于绝缘子的老化，污秽引起的闪路接地故障和雷击造成的短路故障次数甚多。
另外，运行人员带地线合刀闸造成的母线短路故障，也有发生。
母线的故障类型主要有单相接地故障，两相接地短路故障及三相短路故障。
两相短路故障的几率较少。
当发电厂和变电站母线发生故障时，如不及时切除故障，将会损坏众多电力设备及破坏系统的稳定性，从而造成全厂或全变电站大停电，乃至全电力系统瓦解。
因此，设置动作可靠、性能良好的母线保护，使之能迅速检测出母线故障所在并及时有选择性的切除故障是非常必要的。
对母线保护的要求：与其他主设备保护相比，对母线保护的要求更苛刻。
（1）高度的安全性和可靠性母线保护的拒动及误动将造成严重的后果。
母线保护误动将造成大面积停电；母线保护的拒动更为严重，可能造成电力设备的损坏及系统的瓦解。
（2）选择性强、动作速度快母线保护不但要能很好地区分区内故障和外部故障，还要确定哪条或哪段母线故障。
由于母线影响到系统的稳定性，尽早发现并切除故障尤为重要。
母差保护的分类：母线差动保护按母线各元件的电流互感器接线不同可分为母线不完全差动保护和母线完全差动保护；母线不完全差动保护只需将连接于母线的各有电源元件上的电流互感器接入差动回路，在无电源元件上的电流互感器不接入差动回路。
母线完全差动保护是将母线上所有的各连接元件的电流互感器连接到差动回路。
母线完全差动保护又包括固定连接方式母差保护、电流相位比较式母差保护、比率制动式母差保护（阻抗母线差动保护）、带速饱和电流互感器的电流式母线保护等。
莲花厂的WMH-800微机型母线保护装置为比率制动式母差保护。
固定连接系指一次元件的运行方式下二次回路结线固定，且一一对应。
双母线同时运行方式,按照一定的要求,将引出线和有电源的支路分配固定连接于两条母线上,这种母线称为固定连接母线。
非全相保护的原理在现代电气系统中，保护是非常重要的一个环节。
而在电气保护中，非全相保护是一种常见的保护方式。
那么，什么是非全相保护呢？非全相保护又是如何实现的呢？下面我们就来详细介绍一下非全相保护的原理。
首先，我们需要了解非全相保护的概念。
非全相保护是指在电气系统中，对于某些特定的故障，只需要对部分电气参数进行保护，而不是对所有的电气参数进行保护。
这种保护方式可以减少保护装置的复杂度，提高系统的可靠性和经济性。
接下来，我们来看一下非全相保护是如何实现的。
首先，非全相保护需要对电气系统进行详细的分析，确定哪些电气参数需要进行保护，哪些可以不进行保护。
然后，针对需要进行保护的电气参数，设计相应的保护装置，确保在发生故障时，能够及时准确地进行保护动作。
在实际应用中，非全相保护主要有以下几种实现方式。
一种是差动保护，通过对电气设备的电流进行差动保护，实现对设备的非全相保护。
另一种是过流保护，通过对电气系统中的过流进行保护，实现对系统的非全相保护。
此外，还可以通过对电气系统的电压进行保护，实现对系统的非全相保护。
需要注意的是，非全相保护在实际应用中需要根据具体的电气系统进行合理的设计和配置，确保保护的准确性和可靠性。
同时，还需要对保护装置进行定期的检修和维护，确保其正常运行。
总的来说，非全相保护是一种重要的电气保护方式，它可以在一定程度上减少保护装置的复杂度，提高系统的可靠性和经济性。
在实际应用中，我们需要根据具体的电气系统进行合理的设计和配置，确保保护的准确性和可靠性。
同时，还需要对保护装置进行定期的检修和维护，确保其正常运行。
希望本文的介绍能够对大家有所帮助，谢谢阅读！。
220kV母联开关非全相运行造成发变组跳闸原因及处理方法摘要：华电新疆发电有限公司红雁池分公司220kV变电站母线采用双母线单分段带旁母接线方式原则上能够满足在疆内供电电网要求，但是应电网要求该公司承担疆电外送时，3、4号机组运行在220kVⅢ母采用“开环”方式在远端与220kV系统并列，该厂220kV开关是分相操作机构，进行母线“开环”操作会造成220kV母联开关非全相运行恶性事故。
针对这类问题，进行举例说明，分析发生220kV母联开关非全相运行原因及处理方法。
关键词：母联开关；开环；非全相华电新疆发电有限公司红雁池分公司220kV变电站4台主变和2台启/备变压器，三个母联开关，6条线路使用的是西安开关厂的LW15-220/40分相操作的六氟化硫开关，进行220kV母线操作会造成220kV母联开关非全相运行。
1 220kV系统运行方式1.1 220kV主接线方式1.1.1 220kV接线方式为双母线单分段带旁母。
共6 回出线、4台主变压器和2台启/备变压器。
1.1.2 220kV母线分为Ⅰ母、Ⅱ母、Ⅲ母和0母，Ⅰ母、Ⅱ母间和Ⅱ母、Ⅲ母间分别配母联2251、2252开关，Ⅰ母、Ⅲ母之间配分段2253开关，Ⅱ母、Ⅲ母与0母间配2260开关。
1.2 220kVⅢ母开环方式该公司220kVⅢ母经乌北变升压至直流750kV时，3、4号机组运行在220kVⅢ母采用“开环”方式在远端与220kV系统并列，可认为在我侧220kVⅢ母为独立系统，220kVⅢ母与我厂220kVⅠ母、Ⅱ母解环运行，220kVⅢ母与220kVⅠ母、Ⅱ属不同电源系统。
2非全相运行现象与原因及危害2.1非全相运行分类与现象2.1.1非全相运行主要是指三相机构分相操作发电机主开关在进行合、闸过程中，由于某种原因造成一相或两相开关未合好或未跳开，致使定子三相电流严重不平衡段的一种故障现象。
2.1.2非全相故障，分为缺一相和缺两相2种基本类型；故障时又可分为合闸时和分闸时2种；按主变中性点运行方式来说，又分为接地和不接地2种。
330KV开关非全相运行时的处理及非全相保护一、开关非全相的分析及处理原则非全相运行是三相机构分相操作发电机主开关在进行合、跳闸过程中，由于某种原因造成一相或两相开关未合好或未跳开，致使定子三相电流严重不平衡的一种故障现象。
长时间非全相运行很大的负序电流将损坏发电机定子线圈，严重时烧坏转子线圈，折断大轴。
由于大型发电机多采用三相分相操作主开关，非全相运行已成为发电厂电气运行的重点防止对象。
1、造成非全相运行的原因有很多是可以在日常维护、巡回检查中较早发现弥补的。
例如：1)为防止机构失灵，可以对机构内传动轴、锁钉定期润滑，保证传动部分灵活，机构箱门保证处于严密关闭状态，防止线圈受潮，机构灵件锈蚀。
2)正常巡回检查时，注意空气、SF6压力，加强对主开关的定期维护等工作保证正常进行。
3)每次开关操作监控操作员站专人监控。
如遇三相开关未全合上，则远方将开关跳开，然后检查。
如遇三相未全跳开或线圈冒烟，立即断开机构箱处两路控制直流电源开关，应设待做好安全措施后手动操作机构使未跳开相跳开。
4)每次开关断开后（包括手动跳开、保护跳开），应对开关跳合闸线圈进行检查，对机构拉杆进行检查。
2、安康水力发电厂近年发生的330KV开关非全相事故1)2006年4月10日，监控方式下4F自动开机，自准合闸脉冲令发出后，“嗵”的一声，4FB出口开关3304DL监控和反馈屏均黑灯，发“4号发电机第一跳闸回路断线”光字，监控显示4F发电机出口电流A相1.2KA，B相1.35KA，C相为0.03KA，开关站检查发现3304DL的B相在合，A、C相在分，中控室手拉3304DL不成功，征得调度同意后，将330KV比相式母差投“单”（当时330KV母线保护），倒母线后用母联开关进行解列。
后检修更换开关的三相灭弧室和操作机构。
2)2007年6月13日，3F开机过程中，合闸时3303DL返回屏显示黑灯，监控显示绿灯（分闸），监控显示3F发电机出口电流A相0.6KA，B相0.3KA，C 相为0.6KA，三相电压平衡，监控随机报警显示A、B、C三相在合闸2秒后A相分闸，在控制台拉开3303DL，在返回屏、监控、现地均显示开关已分闸，且三相电流为零，即3F停机，隔离3303DL。
非全相保护的原理在现代电力系统中，保护是确保电力系统安全运行的重要环节之一。
而非全相保护则是电力系统中常见的一种保护方式。
非全相保护是指在电力系统中，对于某些设备或线路只在特定故障条件下才进行保护动作，而在其他情况下则不进行保护动作的一种保护方式。
本文将就非全相保护的原理进行详细介绍。
首先，非全相保护的原理是基于电力系统中的不同故障情况而设计的。
在电力系统中，各种设备和线路可能会出现多种不同的故障，例如短路故障、接地故障等。
而非全相保护就是针对这些不同的故障情况进行设计的，只有在特定的故障条件下才会进行保护动作，而在其他情况下则不进行保护动作，这样可以提高保护的精确度和可靠性。
其次，非全相保护的原理是基于对电力系统中各种设备和线路的特性进行分析而设计的。
在电力系统中，不同的设备和线路具有不同的特性，例如阻抗特性、容性特性等。
非全相保护就是根据这些特性进行设计的，只有在特定的特性条件下才会进行保护动作，而在其他条件下则不进行保护动作，这样可以更好地适应电力系统的实际运行情况。
最后，非全相保护的原理是基于对电力系统中各种设备和线路的运行情况进行监测而设计的。
在电力系统中，各种设备和线路的运行情况是不断变化的，例如负荷变化、环境温度变化等。
非全相保护就是根据这些运行情况进行设计的，只有在特定的运行条件下才会进行保护动作，而在其他条件下则不进行保护动作，这样可以更好地适应电力系统的实际运行环境。
综上所述，非全相保护是一种针对电力系统中不同故障情况、设备特性和运行情况进行设计的保护方式，它可以提高保护的精确度和可靠性，更好地适应电力系统的实际运行情况。
因此，在电力系统中广泛应用非全相保护是非常必要的，可以有效地保障电力系统的安全运行。
非全相保护的原理非全相保护是指在电力系统中，为了防止电力设备受到外部故障影响而采取的一种保护措施。
与全相保护相比，非全相保护更加灵活，能够更精准地对电力系统中的故障进行检测和隔离，提高了电力系统的可靠性和安全性。
在本文中，我们将介绍非全相保护的原理及其在电力系统中的应用。
首先，非全相保护的原理是基于电力系统中各个元件之间的电气参数的变化来实现的。
当电力系统中出现故障时，故障点周围的电气参数会发生变化，如电流、电压等的异常波动。
非全相保护系统通过对这些电气参数的变化进行监测和分析，能够准确地确定故障点的位置，并及时地采取隔离措施，保护电力设备不受损坏。
其次，非全相保护的应用范围非常广泛。
它可以应用于变电站、配电系统、发电厂等各种类型的电力系统中。
在变电站中，非全相保护可以对变压器、断路器、隔离开关等设备进行保护，及时隔离故障，保障电网的正常运行。
在配电系统中，非全相保护可以对线路、开关设备等进行保护，避免因故障导致的停电事故发生。
在发电厂中，非全相保护可以对发电机、变压器等设备进行保护，确保电力设备的安全运行。
此外，非全相保护还可以通过与其他保护装置相结合，形成多层次的保护系统，提高了电力系统的安全性。
例如，非全相保护与差动保护、过流保护等相结合，能够实现对电力系统中各种类型故障的全面保护，提高了电力系统的抗干扰能力和鲁棒性。
总之，非全相保护作为电力系统中重要的保护手段，具有灵活、精准、可靠的特点，能够有效地保护电力设备，提高电力系统的可靠性和安全性。
在未来的发展中，非全相保护将会继续得到广泛的应用，并不断得到改进和完善，以满足电力系统安全运行的需求。
关于更换220kV母联开关操作箱时对母联开关非全相保护出口回路进行调整的方案摘要：本文针对220kV母联非全相保护出口与220kV母线保护出口共用同一跳闸节点，违反反事故措施，进行整改。
介绍站内保护配置情况，指出现场的局限性，分析出口共用导致母线失压风险，并结合现场保护配置提出2种母联非全相保护出口回路改造方案。
通过分析2种方案的优缺点及实施难度，确定最终改造策略，为220kV母联操作箱改造提供思路。
关键词：非全相保护；三相不一致保护；母线保护；继电保护；电力系统一、引言开展220kV X站220kV母联开关操作箱改造时，发现原220kV母线保护无独立的母联开关非全相保护出口，无法与新的220kV母联开关操作箱的回路匹配。
本文讨论了解决此问题的办法，确定了合适的方案，并为类似改造项目的开展提供了思路。
二、基本情况1、二次设备基本情况220kV X站220kV母线保护A、220kV母线保护B分别于2020年、2021年初投运，均为2012版保护。
站内未配置220kV独立母联保护，母联保护、母联非全相保护均集成在母线保护内实现，配置情况见表1。
表1 220kV X站母联相关保护配置情况由于2012年版标准的母线保护装置是母联开关非全相保护出口与母差保护出口共用一个出口回路的，导致母联开关非全相保护动作时会启动母联失灵保护，存在导致两段220kV母线失压的风险[1]。
2、一次设备基本情况220kV部分为户外GIS设备，220kV母联开关为分相断路器。
因户外运行工况较差，该站220kV多个间隔开关已多次发生控制回路绝缘低的异常情况（大部分是因为跳、合闸线圈绝缘低引起），母联非全相运行及动作的风险较大。
3、本次综合改造情况220kV母联开关操作箱型号为CZX-12R，未配置TJF（不启动重合闸不启动失灵）继电器，已运行满12年，应在本次综合改造项目中实施更换。
考虑220kV母线保护未到运行年限，不在本次综合改造项目中进行更换。
