母联失灵保护、母联死区保护的保护原理及其跳闸方式摘要：电力系统中母线是具有很多进、出线的公共电气连接点，它起着汇总与分配电能的作用，所以发电厂和变电站的母线是电力系统的一个重要组成元件。
母线运行是否安全可靠，将直接影响发电厂、变电站和用户工作的可靠，甚至会破坏整个系统的稳定。
母线故障的类型，主要是单相接地和相间短路故障。
与输电线路故障相比较，母线故障的几率虽然小，但其造成的后果却十分严重。
因此必须采取措施来消除或减少母线故障所造成的后果。
关键词：故障母联失灵保护母联死区保护逻辑1 引言母联失灵保护、母联死区保护的保护原理及其跳闸方式对于继电保护初学者理解起来存在一定困难，但是继电保护工作者必须清楚的知道保护的原理及其保护的逻辑及其动作跳闸的方式。
母联失灵保护、母联死区保护的作用及其配置该保护的必要性是我们接下来将要论述的问题。
2 保护的原理与逻辑2.1母差保护原理母线差动保护大部分由分相式比率差动元件构成，CT极性要求：如图1主接线示意图，若支路 CT 同名端在母线侧，则母联CT同名端在II母侧。
差动回路包括母线大差回路和各段母线小差回路。
母线大差是指除母联开关和分段开关外所有支路电流所构成的差动回路。
某段母线的小差是指该段母线上所连接的所有支路（包括母联和分段开关）电流所构成的差动回路。
母线大差比率差动用于判别母线区内和区外故障，小差比率差动用于故障母线的选择。
图1图2图3母线差动原理结合图2与下列公式可以理解，上图大差、I母小差、II母小差数值为：及母联CT极性指向那个母线那个母线小差做和运算，另一条母线小差做差运算。
当II母发生故障时，则大差元件、II母小差元件应有很大的差流，I母小差元件应没有差流，II母差动动作，如图3所示2.2 母联失灵保护原理及其动作逻辑当母差保护动作向母联发跳令后，经整定延时母联电流仍然大于母联失灵电流定值时，母联失灵保护经各母线电压闭锁分别跳相应的母线。
现在大多数保护装置厂家的母联失灵保护功能固定投入。

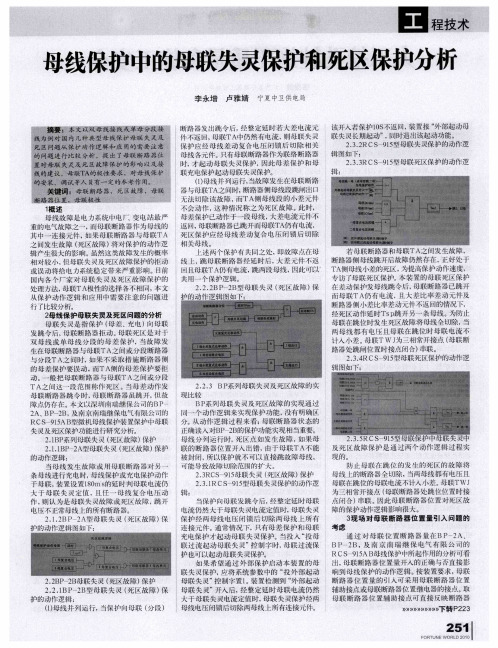

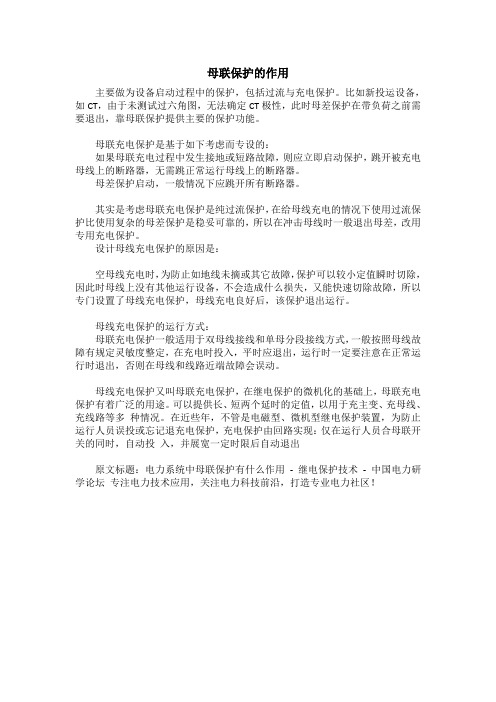

母联保护的作用
主要做为设备启动过程中的保护，包括过流与充电保护。
比如新投运设备，如CT，由于未测试过六角图，无法确定CT极性，此时母差保护在带负荷之前需要退出，靠母联保护提供主要的保护功能。
母联充电保护是基于如下考虑而专设的：
如果母联充电过程中发生接地或短路故障，则应立即启动保护，跳开被充电母线上的断路器，无需跳正常运行母线上的断路器。
母差保护启动，一般情况下应跳开所有断路器。
其实是考虑母联充电保护是纯过流保护，在给母线充电的情况下使用过流保护比使用复杂的母差保护是稳妥可靠的，所以在冲击母线时一般退出母差，改用专用充电保护。
设计母线充电保护的原因是：
空母线充电时，为防止如地线未摘或其它故障，保护可以较小定值瞬时切除，因此时母线上没有其他运行设备，不会造成什么损失，又能快速切除故障，所以专门设置了母线充电保护，母线充电良好后，该保护退出运行。
母线充电保护的运行方式：
母联充电保护一般适用于双母线接线和单母分段接线方式，一般按照母线故障有规定灵敏度整定，在充电时投入，平时应退出，运行时一定要注意在正常运行时退出，否则在母线和线路近端故障会误动。
母线充电保护又叫母联充电保护，在继电保护的微机化的基础上，母联充电保护有着广泛的用途。
可以提供长、短两个延时的定值，以用于充主变、充母线、充线路等多种情况。
在近些年，不管是电磁型、微机型继电保护装置，为防止运行人员误投或忘记退充电保护，充电保护由回路实现：仅在运行人员合母联开关的同时，自动投入，并展宽一定时限后自动退出
