母联死区保护的原理是什么

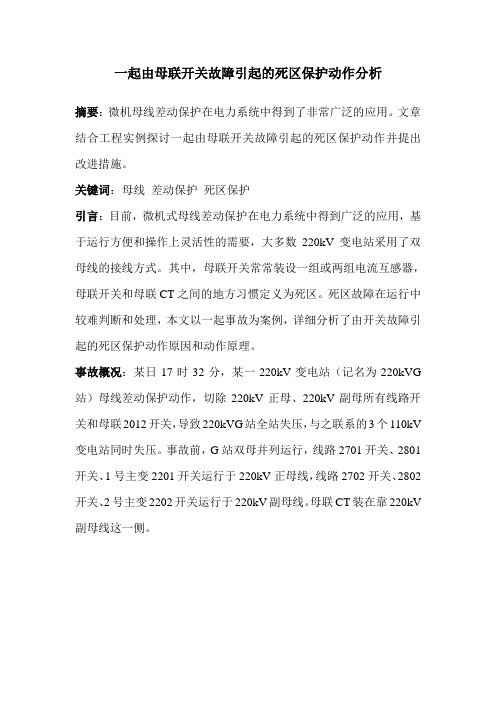

一起由母联开关故障引起的死区保护动作分析摘要：微机母线差动保护在电力系统中得到了非常广泛的应用。

文章结合工程实例探讨一起由母联开关故障引起的死区保护动作并提出改进措施。

关键词：母线差动保护死区保护引言：目前，微机式母线差动保护在电力系统中得到广泛的应用，基于运行方便和操作上灵活性的需要，大多数220kV变电站采用了双母线的接线方式。

其中，母联开关常常装设一组或两组电流互感器，母联开关和母联CT之间的地方习惯定义为死区。

死区故障在运行中较难判断和处理，本文以一起事故为案例，详细分析了由开关故障引起的死区保护动作原因和动作原理。

事故概况：某日17时32分，某一220kV变电站（记名为220kVG 站）母线差动保护动作，切除220kV正母、220kV副母所有线路开关和母联2012开关，导致220kVG站全站失压，与之联系的3个110kV 变电站同时失压。

事故前，G站双母并列运行，线路2701开关、2801开关、1号主变2201开关运行于220kV正母线，线路2702开关、2802开关、2号主变2202开关运行于220kV副母线。

母联CT装在靠220kV 副母线这一侧。

现场检查和判断：值班员对现场检查发现，母联三相气动开关机构储压罐与开关构架处有烧黑现象，为明显的放电痕迹。

放电迹象初步显示为母联开关外部故障（母线故障）。

查询故障录波文件显示，故障发生后40ms时，220kV正副母线B相电压几乎降为0，所有间隔B 相电流明显增大，由此判断为B相接地故障。

40ms之后，220kV正母三相电压变为0，挂正母运行的线路电流降为0，220kV副母B相电压接近与0，母联间隔B相电流增大。

150ms后，副母和母联间隔电压电流均降为0。

母线差动保护动作原理：双母线差动保护设置了大差和各出线的小差保护。

大差为除母联（或分段）之外母线上所有元件构成的差流，小差为每段母线上所有元件（包括母联和分段）构成的差流，大差作为起动元件，用于区分母线区内外故障，小差作为故障母线的选择元件。

母联死区保护的原理是
什么
Document serial number【LGGKGB-LGG98YT-LGGT8CB-LGUT-
母联死区保护的原理是什么？
我是这样理解的：如图中当母联与CT之间出现故障，母线保护的大差出现差流，跳开母联断路器，故障点对于II母属于区外故障，II母小差不会动作；而故障点对于I母则属于区内故障，虽然母联断路器已经跳开，但母联CT仍然可以感受到故障电流，即I母小差会动作跳I母线上所有间隔断路器，且大差差流也仍然存在；实际上故障点并没有被真正切除掉，这就是母联死区故障。

为了避免这种问题的发生，母差保护专门设置了母联死区保护逻辑，即当：大差以及I母小差动作跳I母线后，大差及I母小差均不返回，则死区保护逻辑启动直接跳II母线所有断路器。

反过来，当大差以及II母小差动作跳II母线后，大差及II母小差均不返回，则死区保护逻辑启动直接跳I母线所有断路器。

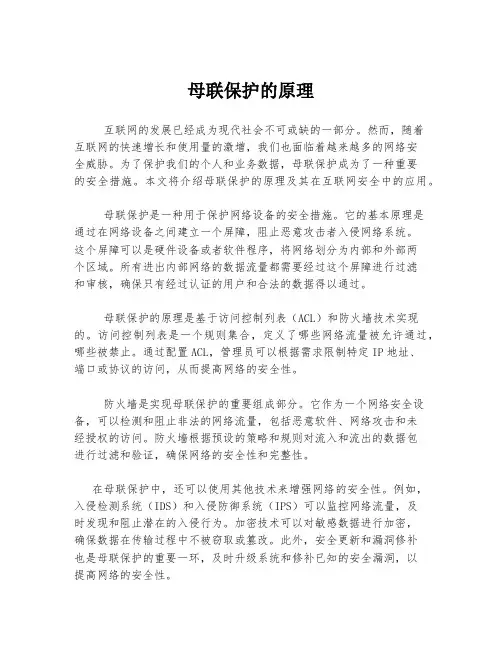

母联保护的原理互联网的发展已经成为现代社会不可或缺的一部分。

然而，随着互联网的快速增长和使用量的激增，我们也面临着越来越多的网络安全威胁。

为了保护我们的个人和业务数据，母联保护成为了一种重要的安全措施。

本文将介绍母联保护的原理及其在互联网安全中的应用。

母联保护是一种用于保护网络设备的安全措施。

它的基本原理是通过在网络设备之间建立一个屏障，阻止恶意攻击者入侵网络系统。

这个屏障可以是硬件设备或者软件程序，将网络划分为内部和外部两个区域。

所有进出内部网络的数据流量都需要经过这个屏障进行过滤和审核，确保只有经过认证的用户和合法的数据得以通过。

母联保护的原理是基于访问控制列表（ACL）和防火墙技术实现的。

访问控制列表是一个规则集合，定义了哪些网络流量被允许通过，哪些被禁止。

通过配置ACL，管理员可以根据需求限制特定IP地址、端口或协议的访问，从而提高网络的安全性。

防火墙是实现母联保护的重要组成部分。

它作为一个网络安全设备，可以检测和阻止非法的网络流量，包括恶意软件、网络攻击和未经授权的访问。

防火墙根据预设的策略和规则对流入和流出的数据包进行过滤和验证，确保网络的安全性和完整性。

在母联保护中，还可以使用其他技术来增强网络的安全性。

例如，入侵检测系统（IDS）和入侵防御系统（IPS）可以监控网络流量，及时发现和阻止潜在的入侵行为。

加密技术可以对敏感数据进行加密，确保数据在传输过程中不被窃取或篡改。

此外，安全更新和漏洞修补也是母联保护的重要一环，及时升级系统和修补已知的安全漏洞，以提高网络的安全性。

母联保护在互联网安全中起到了至关重要的作用。

它可以帮助我们预防和减少网络攻击、数据泄露和未经授权的访问。

同时，它也需要不断地更新和完善，以适应不断变化的网络安全威胁。

保持安全意识和采取相应的安全措施，将会确保我们在互联网世界中的安全和隐私。

总结起来，母联保护是一种重要的网络安全措施，通过建立屏障和采用防火墙技术实现。

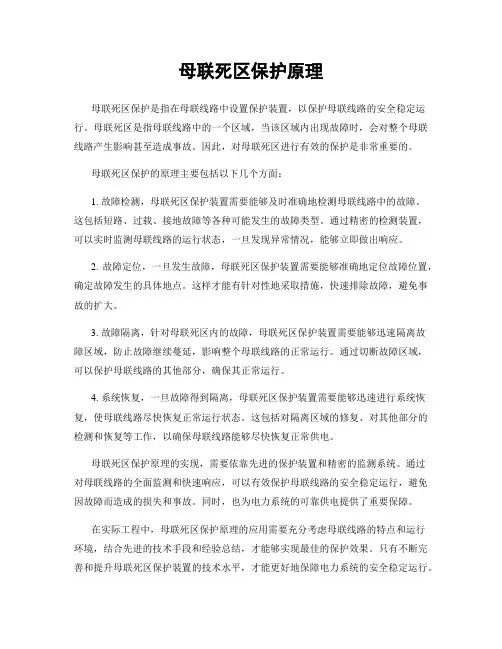

母联死区保护原理母联死区保护是指在母联线路中设置保护装置，以保护母联线路的安全稳定运行。

母联死区是指母联线路中的一个区域，当该区域内出现故障时，会对整个母联线路产生影响甚至造成事故。

因此，对母联死区进行有效的保护是非常重要的。

母联死区保护的原理主要包括以下几个方面：1. 故障检测，母联死区保护装置需要能够及时准确地检测母联线路中的故障。

这包括短路、过载、接地故障等各种可能发生的故障类型。

通过精密的检测装置，可以实时监测母联线路的运行状态，一旦发现异常情况，能够立即做出响应。

2. 故障定位，一旦发生故障，母联死区保护装置需要能够准确地定位故障位置，确定故障发生的具体地点。

这样才能有针对性地采取措施，快速排除故障，避免事故的扩大。

3. 故障隔离，针对母联死区内的故障，母联死区保护装置需要能够迅速隔离故障区域，防止故障继续蔓延，影响整个母联线路的正常运行。

通过切断故障区域，可以保护母联线路的其他部分，确保其正常运行。

4. 系统恢复，一旦故障得到隔离，母联死区保护装置需要能够迅速进行系统恢复，使母联线路尽快恢复正常运行状态。

这包括对隔离区域的修复、对其他部分的检测和恢复等工作，以确保母联线路能够尽快恢复正常供电。

母联死区保护原理的实现，需要依靠先进的保护装置和精密的监测系统。

通过对母联线路的全面监测和快速响应，可以有效保护母联线路的安全稳定运行，避免因故障而造成的损失和事故。

同时，也为电力系统的可靠供电提供了重要保障。

在实际工程中，母联死区保护原理的应用需要充分考虑母联线路的特点和运行环境，结合先进的技术手段和经验总结，才能够实现最佳的保护效果。

只有不断完善和提升母联死区保护装置的技术水平，才能更好地保障电力系统的安全稳定运行。

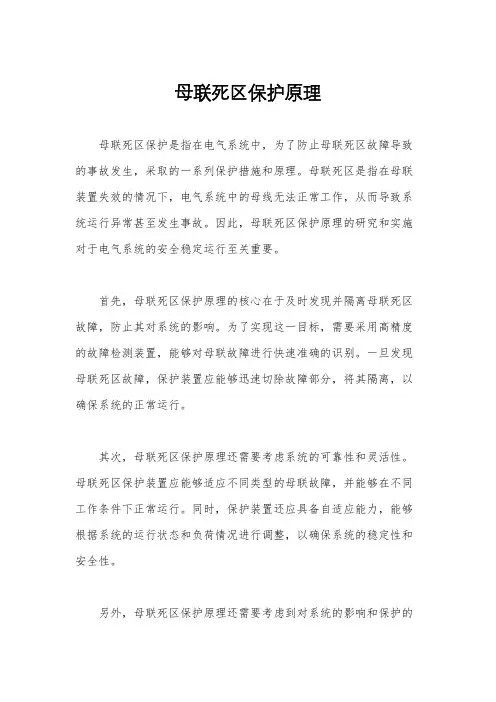

母联死区保护原理母联死区保护是指在电气系统中，为了防止母联死区故障导致的事故发生，采取的一系列保护措施和原理。

母联死区是指在母联装置失效的情况下，电气系统中的母线无法正常工作，从而导致系统运行异常甚至发生事故。

因此，母联死区保护原理的研究和实施对于电气系统的安全稳定运行至关重要。

首先，母联死区保护原理的核心在于及时发现并隔离母联死区故障，防止其对系统的影响。

为了实现这一目标，需要采用高精度的故障检测装置，能够对母联故障进行快速准确的识别。

一旦发现母联死区故障，保护装置应能够迅速切除故障部分，将其隔离，以确保系统的正常运行。

其次，母联死区保护原理还需要考虑系统的可靠性和灵活性。

母联死区保护装置应能够适应不同类型的母联故障，并能够在不同工作条件下正常运行。

同时，保护装置还应具备自适应能力，能够根据系统的运行状态和负荷情况进行调整，以确保系统的稳定性和安全性。

另外，母联死区保护原理还需要考虑到对系统的影响和保护的经济性。

保护装置的设置应能够最大限度地减小对系统的影响，避免误动作和漏动作的发生，同时还需要考虑到装置的成本和维护成本，以确保保护装置的经济性和实用性。

最后，母联死区保护原理的实施还需要考虑到对系统的监测和管理。

保护装置应能够实现对系统运行状态的实时监测和记录，及时发现问题并进行处理。

同时，还需要建立完善的管理机制，对保护装置进行定期检查和维护，以确保其长期稳定运行。

综上所述，母联死区保护原理是电气系统中的重要保护措施，其实施需要考虑到故障检测、系统可靠性、经济性和监测管理等多个方面。

只有全面考虑这些因素，并采取有效的措施，才能够确保电气系统的安全稳定运行。

希望通过本文的介绍，能够加深对母联死区保护原理的理解，并为相关领域的工作者提供一定的参考和借鉴。

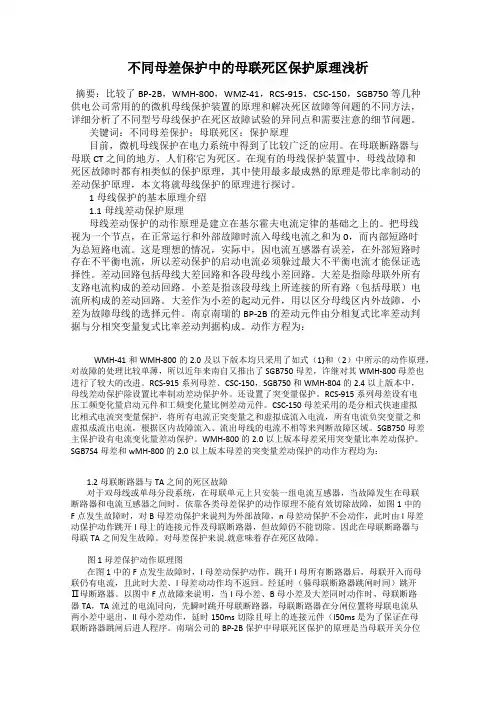

不同母差保护中的母联死区保护原理浅析摘要：比较了BP-2B，WMH-800，WMZ-41，RCS-915，CSC-150，SGB750等几种供电公司常用的的微机母线保护装置的原理和解决死区故障等问题的不同方法，详细分析了不同型号母线保护在死区故障试验的异同点和需要注意的细节问题。

关键词：不同母差保护；母联死区；保护原理目前，微机母线保护在电力系统中得到了比较广泛的应用。

在母联断路器与母联CT之间的地方，人们称它为死区。

在现有的母线保护装置中，母线故障和死区故障时都有相类似的保护原理，其中使用最多最成熟的原理是带比率制动的差动保护原理，本文将就母线保护的原理进行探讨。

1母线保护的基本原理介绍1.1母线差动保护原理母线差动保护的动作原理是建立在基尔霍夫电流定律的基础之上的。

把母线视为一个节点，在正常运行和外部故障时流入母线电流之和为0，而内部短路时为总短路电流。

这是理想的情况，实际中，因电流互感器有误差，在外部短路时存在不平衡电流，所以差动保护的启动电流必须躲过最大不平衡电流才能保证选择性。

差动回路包括母线大差回路和各段母线小差回路。

大差是指除母联外所有支路电流构成的差动回路。

小差是指该段母线上所连接的所有路（包括母联）电流所构成的差动回路。

大差作为小差的起动元件，用以区分母线区内外故障，小差为故障母线的选择元件。

南京南瑞的BP-2B的差动元件由分相复式比率差动判据与分相突变量复式比率差动判据构成。

动作方程为：WMH-41和WMH-800的2.0及以下版本均只采用了如式（1}和（2）中所示的动作原理，对故障的处理比较单薄，所以近年来南自又推出了SGB750母差，许继对其WMH-800母差也进行了较大的改进。

RCS-915系列母差、CSC-150，SGB750和WMH-804的2.4以上版本中，母线差动保护除设置比率制动差动保护外。

还设置了突变量保护。

RCS-915系列母差设有电压工频变化量启动元件和工频变化量比例差动元件。

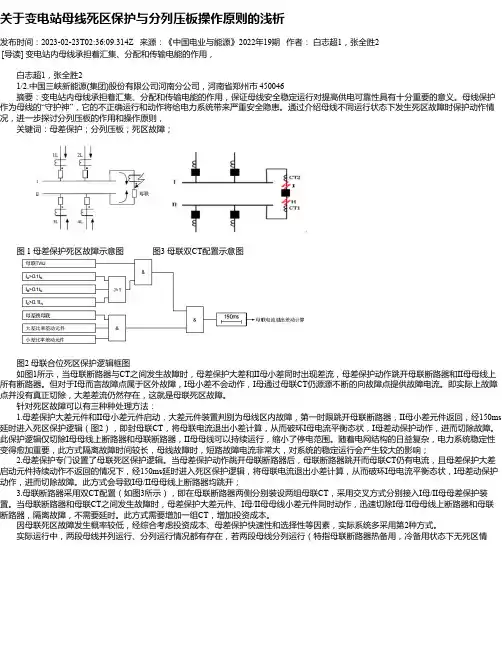

关于变电站母线死区保护与分列压板操作原则的浅析发布时间：2023-02-23T02:36:09.314Z 来源：《中国电业与能源》2022年19期作者：白志超1，张全胜2[导读] 变电站内母线承担着汇集、分配和传输电能的作用，白志超1，张全胜21/2.中国三峡新能源(集团)股份有限公司河南分公司，河南省郑州市 450046摘要：变电站内母线承担着汇集、分配和传输电能的作用，保证母线安全稳定运行对提高供电可靠性具有十分重要的意义。

母线保护作为母线的“守护神”，它的不正确运行和动作将给电力系统带来严重安全隐患。

通过介绍母线不同运行状态下发生死区故障时保护动作情况，进一步探讨分列压板的作用和操作原则，关键词：母差保护；分列压板；死区故障；图 1 母差保护死区故障示意图图3 母联双CT配置示意图图2 母联合位死区保护逻辑框图如图1所示，当母联断路器与CT之间发生故障时，母差保护大差和II母小差同时出现差流，母差保护动作跳开母联断路器和II母母线上所有断路器。

但对于I母而言故障点属于区外故障，I母小差不会动作，I母通过母联CT仍源源不断的向故障点提供故障电流。

即实际上故障点并没有真正切除，大差差流仍然存在，这就是母联死区故障。

针对死区故障可以有三种种处理方法：1.母差保护大差元件和II母小差元件启动，大差元件装置判别为母线区内故障，第一时限跳开母联断路器，II母小差元件返回，经150ms 延时进入死区保护逻辑（图2），即封母联CT，将母联电流退出小差计算，从而破环I母电流平衡态状，I母差动保护动作，进而切除故障。

此保护逻辑仅切除I母母线上断路器和母联断路器，II母母线可以持续运行，缩小了停电范围。

随着电网结构的日益复杂，电力系统稳定性变得愈加重要，此方式隔离故障时间较长，母线故障时，短路故障电流非常大，对系统的稳定运行会产生较大的影响；2.母差保护专门设置了母联死区保护逻辑。

当母差保护动作跳开母联断路器后，母联断路器跳开而母联CT仍有电流，且母差保护大差启动元件持续动作不返回的情况下，经150ms延时进入死区保护逻辑，将母联电流退出小差计算，从而破环I母电流平衡态状，I母差动保护动作，进而切除故障。
