母线保护培训资料母线保护是电力系统中一项重要的保护措施，旨在保证电力系统中的母线安全运行。
本文将对母线保护的基本知识、原理和常见的保护方案进行介绍。
一、母线保护的基本知识1. 母线的定义与作用母线是电力系统中的一种输电装置，用于集中连接发电机、变压器等电力设备，并向输电线路提供电能。
母线在电力系统中起着重要的承载和分配电能的作用。
2. 母线保护的意义母线作为电力系统的重要组成部分，一旦发生故障，将会对整个电力系统产生严重影响甚至导致系统崩溃。
因此，对母线进行保护是确保电力系统安全稳定运行的重要措施。
二、母线保护的原理1. 过流保护过流保护是最常见的母线保护方式之一。
通过设置过流保护装置，当母线发生短路或故障时，及时切断故障点电路，保护母线不受损坏。
2. 差动保护差动保护是指将母线两端的电流进行比较，一旦出现不平衡情况，即表明母线可能发生故障，差动保护就会切断故障点电路，以保护母线。
3. 电压保护电压保护是用于检测母线电压异常的保护方案。
当母线电压超过或低于设定值时，电压保护会切断母线电流，避免电压异常对母线造成损坏。
三、常见的母线保护方案1. 零序电流保护零序电流保护是一种常用的母线差动保护方案。
通过检测母线的零序电流，一旦电流不平衡超过设定值，保护装置会立即切断故障点电路，保护母线。
2. 过电压保护过电压保护是保护母线电压超过额定值时使用的保护方案。
它通过检测母线电压，一旦超过设定值，就会切断电路，避免电压过高损坏母线。
3. 频率保护频率保护用于保护母线频率超出额定范围的情况。
当母线频率异常时，频率保护装置会立即切断故障点电路，以保护母线。
四、母线保护培训的重要性母线保护培训对于电力系统的运维人员来说非常重要。
通过培训，他们可以了解母线保护的基本知识和原理，熟悉常见的保护方案，并能够操作和维护母线保护装置，确保电力系统的安全和可靠运行。
五、母线保护培训的内容母线保护培训的内容包括母线的基本知识和作用、母线保护的原理和常见方案、母线保护装置的操作和维护等。

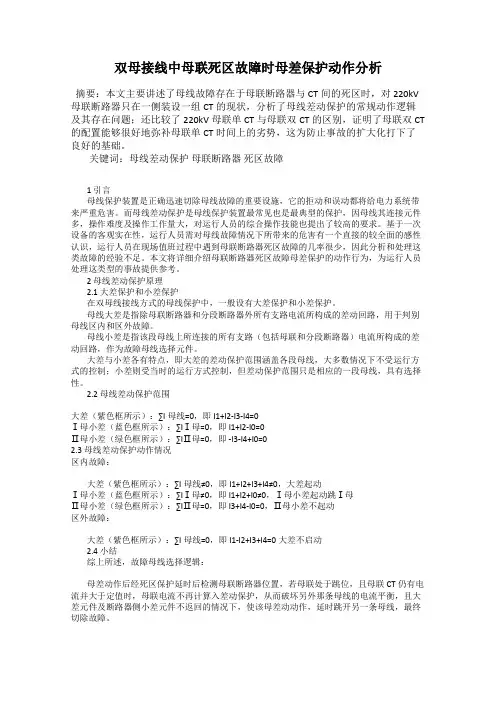

双母接线中母联死区故障时母差保护动作分析摘要：本文主要讲述了母线故障存在于母联断路器与CT间的死区时，对220kV 母联断路器只在一侧装设一组CT的现状，分析了母线差动保护的常规动作逻辑及其存在问题；还比较了220kV母联单CT与母联双CT的区别，证明了母联双CT 的配置能够很好地弥补母联单CT时间上的劣势，这为防止事故的扩大化打下了良好的基础。
关键词：母线差动保护母联断路器死区故障1 引言母线保护装置是正确迅速切除母线故障的重要设施，它的拒动和误动都将给电力系统带来严重危害。
而母线差动保护是母线保护装置最常见也是最典型的保护，因母线其连接元件多，操作难度及操作工作量大，对运行人员的综合操作技能也提出了较高的要求。
基于一次设备的客观实在性，运行人员需对母线故障情况下所带来的危害有一个直接的较全面的感性认识，运行人员在现场值班过程中遇到母联断路器死区故障的几率很少，因此分析和处理这类故障的经验不足。
本文将详细介绍母联断路器死区故障母差保护的动作行为，为运行人员处理这类型的事故提供参考。
2 母线差动保护原理2.1 大差保护和小差保护在双母线接线方式的母线保护中，一般设有大差保护和小差保护。
母线大差是指除母联断路器和分段断路器外所有支路电流所构成的差动回路，用于判别母线区内和区外故障。
母线小差是指该段母线上所连接的所有支路（包括母联和分段断路器）电流所构成的差动回路，作为故障母线选择元件。
大差与小差各有特点，即大差的差动保护范围涵盖各段母线，大多数情况下不受运行方式的控制；小差则受当时的运行方式控制，但差动保护范围只是相应的一段母线，具有选择性。
2.2 母线差动保护范围大差（紫色框所示）：∑I母线=0，即 I1+I2-I3-I4=0Ⅰ母小差（蓝色框所示）：∑IⅠ母=0，即 I1+I2-I0=0Ⅱ母小差（绿色框所示）：∑IⅡ母=0，即 -I3-I4+I0=02.3 母线差动保护动作情况区内故障：大差（紫色框所示）：∑I母线≠0，即I1+I2+I3+I4≠0，大差起动Ⅰ母小差（蓝色框所示）：∑IⅠ母≠0，即I1+I2+I0≠0，Ⅰ母小差起动跳Ⅰ母Ⅱ母小差（绿色框所示）：∑IⅡ母=0，即 I3+I4-I0=0，Ⅱ母小差不起动区外故障：大差（紫色框所示）：∑I母线=0，即 I1-I2+I3+I4=0大差不启动2.4 小结综上所述，故障母线选择逻辑：母差动作后经死区保护延时后检测母联断路器位置，若母联处于跳位，且母联CT仍有电流并大于定值时，母联电流不再计算入差动保护，从而破坏另外那条母线的电流平衡，且大差元件及断路器侧小差元件不返回的情况下，使该母差动动作，延时跳开另一条母线，最终切除故障。

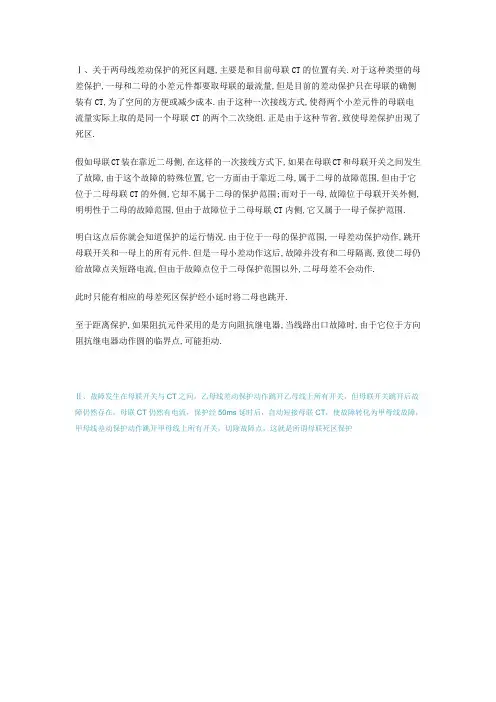

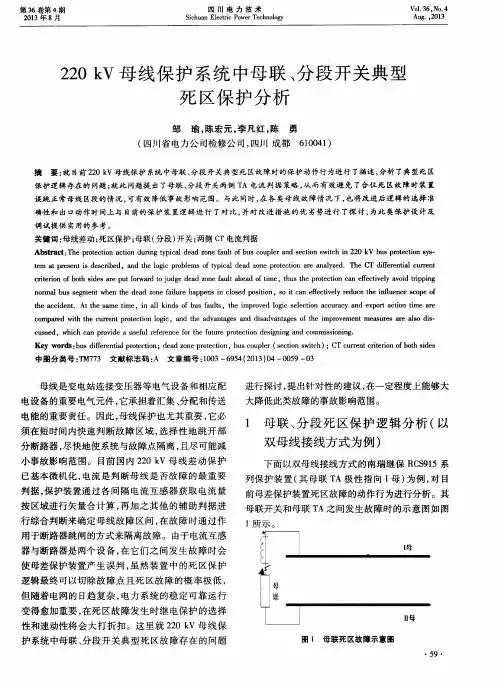

Ⅰ、关于两母线差动保护的死区问题,主要是和目前母联CT的位置有关.对于这种类型的母差保护,一母和二母的小差元件都要取母联的最流量,但是目前的差动保护只在母联的确侧装有CT,为了空间的方便或减少成本.由于这种一次接线方式,使得两个小差元件的母联电流量实际上取的是同一个母联CT的两个二次绕组.正是由于这种节省,致使母差保护出现了死区.
假如母联CT装在靠近二母侧,在这样的一次接线方式下,如果在母联CT和母联开关之间发生了故障,由于这个故障的特殊位置,它一方面由于靠近二母,属于二母的故障范围,但由于它位于二母母联CT的外侧,它却不属于二母的保护范围;而对于一母,故障位于母联开关外侧,明明性于二母的故障范围,但由于故障位于二母母联CT内侧,它又属于一母子保护范围.
明白这点后你就会知道保护的运行情况.由于位于一母的保护范围,一母差动保护动作,跳开母联开关和一母上的所有元件.但是一母小差动作这后,故障并没有和二母隔离,致使二母仍给故障点关短路电流,但由于故障点位于二母保护范围以外,二母母差不会动作.
此时只能有相应的母差死区保护经小延时将二母也跳开.
至于距离保护,如果阻抗元件采用的是方向阻抗继电器,当线路出口故障时,由于它位于方向阻抗继电器动作圆的临界点,可能拒动.

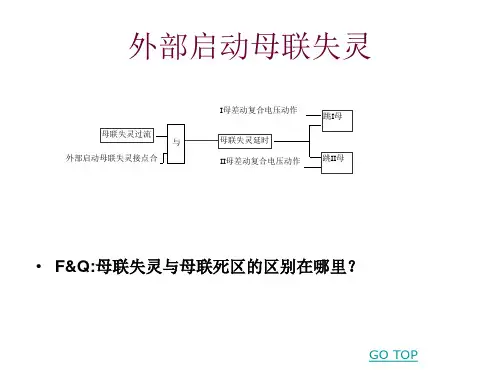

Ⅱ、故障发生在母联开关与CT之间，乙母线差动保护动作跳开乙母线上所有开关，但母联开关跳开后故障仍然存在，母联CT仍然有电流，保护经50ms延时后，自动短接母联CT，使故障转化为甲母线故障，甲母线差动保护动作跳开甲母线上所有开关，切除故障点，这就是所谓母联死区保护。
