喷洒型自动射流灭火系统的设计参数

喷洒型自动射流灭火系统的设计参数喷洒型自动射流灭火系统是一种常见的灭火系统，广泛应用于各种建筑和工业场所。

它通过喷洒特定的灭火剂来抑制火灾，并且能够自动检测火灾并触发灭火动作。

以下是喷洒型自动射流灭火系统的设计参数的详细解释：1. 灭火剂选择：喷洒型自动射流灭火系统可以使用不同类型的灭火剂，如水、泡沫、干粉等。

选择灭火剂需要考虑火灾类型和场所特点。

水通常用于扑灭可燃物火灾，而泡沫和干粉则适用于油类和化学品火灾。

2. 喷洒系统设计：喷洒型自动射流灭火系统的设计需要考虑喷洒装置的布置和数量。

这些装置通常安装在天花板上，以覆盖整个区域。

设计人员需要考虑建筑物的结构、火灾风险和人员密度等因素。

3. 火灾探测：喷洒型自动射流灭火系统需要能够自动检测火灾并触发灭火动作。

常见的火灾探测技术包括烟雾探测器、温度探测器和火焰探测器等。

设计人员需要根据场所的需求选择适当的火灾探测技术。

4. 火灾报警：当火灾被探测到时，喷洒型自动射流灭火系统需要能够及时发出警报。

一般情况下，系统会通过声音警报和闪光灯来提醒人员逃生，并通知相关部门。

5. 火灾扑灭时间：喷洒型自动射流灭火系统的设计参数还需要考虑火灾扑灭的时间。

这涉及到喷洒装置的流量、压力和喷射速度等因素。

设计人员需要确保系统可以在最短的时间内将火灾扑灭，以减少火灾对人员和财产的损害。

6. 系统故障报警：为了确保喷洒型自动射流灭火系统的可靠性，设计人员还需要考虑系统故障报警功能。

当系统出现故障或需要维护时，系统应能够及时发出警报，以便维修人员及时处理。

7. 灭火效果评估：喷洒型自动射流灭火系统的设计参数还包括灭火效果评估。

设计人员需要考虑系统喷洒灭火剂的覆盖面积、灭火剂的浓度和火灾扑灭效果等因素，以确保系统可以有效地抑制火灾。

总结起来，喷洒型自动射流灭火系统的设计参数包括灭火剂选择、喷洒系统设计、火灾探测、火灾报警、火灾扑灭时间、系统故障报警和灭火效果评估等。

这些参数的合理设计可以提高系统的灭火效果，并保证人员安全和财产的保护。

喷洒型自动射流灭火系统的参数设计喷洒型自动射流灭火系统是一种常见的灭火设备，广泛应用于各种场所，如办公楼、商场、酒店等。

其主要作用是通过自动喷洒射流，迅速扑灭火灾，并减小火灾带来的损失。

然而，为了确保喷洒型自动射流灭火系统的有效性和可靠性，参数设计是至关重要的。

1. 喷洒型自动射流灭火系统的参数选取依据设计喷洒型自动射流灭火系统的参数时，需要考虑以下几个方面： - 灭火介质的选择：常见的灭火介质包括水、干粉等。

不同的场所和火灾状况需要选择不同的灭火介质。

- 喷洒间距：喷洒间距决定了整个喷洒系统的覆盖范围。

需要考虑场所的大小和形状来确定喷洒间距。

- 喷洒压力：喷洒压力直接影响喷射射流的力量和喷射范围。

根据火灾情况和喷洒间距等因素，合理选择喷洒压力。

- 喷嘴类型和数量：不同类型的喷嘴有着不同的喷射效果和范围，根据场所和设计要求合理选择喷嘴的类型和数量。

2. 喷洒型自动射流灭火系统的参数设计基于深度和广度标准，以下是喷洒型自动射流灭火系统参数设计的一些建议：1. 灭火介质：根据场所和火灾情况选择合适的灭火介质，如干粉、CO2等。

干粉适用于各类火灾，而CO2适用于电气设备等无水灭火场所。

2. 喷洒间距：根据场所的大小和形状合理设计喷洒间距。

一般情况下，间距应保持在4-5米左右，以保证喷射射流的覆盖范围。

3. 喷洒压力：根据火灾情况和喷洒间距等因素，选择合适的喷洒压力。

一般情况下，喷洒压力应保持在0.6-1.2MPa之间，以保证喷射射流的力量和喷射范围。

4. 喷嘴类型和数量：根据场所和设计要求选择合适喷嘴的类型和数量。

常见的喷嘴类型包括喷雾喷嘴和射流喷嘴，根据需要进行选择。

3. 总结与回顾通过对喷洒型自动射流灭火系统参数设计的探讨，我们可以得出结论： - 喷洒型自动射流灭火系统的参数设计是确保其有效性和可靠性的关键。

- 灭火介质、喷洒间距、喷洒压力和喷嘴类型和数量是设计中需要考虑的主要因素。

- 在设计中，需要根据不同场所、火灾情况和设计要求，从简到繁、由浅入深地进行参数选择。

喷淋设计参数一、引言喷淋系统是工业生产中常用的一种防火灭火设备，其设计参数的合理确定对于保障生产安全和灭火效果至关重要。

本文将就喷淋设计参数进行探讨，包括流量、喷头间距、喷头高度、工作压力等方面的内容。

二、流量流量是喷淋系统设计中最基本的参数之一，决定了喷淋系统能够提供的灭火剂量。

流量的确定需要考虑火灾场所的面积、火势大小、物质燃烧特性等因素。

一般来说，流量过大会造成水资源的浪费，流量过小则无法有效抑制火势。

三、喷头间距喷头间距是指相邻两个喷头之间的距离。

合理的喷头间距可以保证喷淋系统能够覆盖整个火灾区域，从而达到快速灭火的目的。

喷头间距的确定需要考虑火灾场所的大小、形状以及喷头的覆盖范围等因素。

一般来说，喷头间距过大会导致覆盖不到位，喷头间距过小则会造成资源浪费。

四、喷头高度喷头高度是指喷头离地面的距离。

喷头高度的合理确定与喷头的灭火范围有关。

一般来说，喷头高度过低会导致喷头无法覆盖到火源，喷头高度过高则会造成喷淋水雾的散失，影响灭火效果。

喷头高度的确定需要考虑火源的高度、喷头的喷射角度等因素。

五、工作压力工作压力是指喷淋系统所需的水源压力。

工作压力的确定需要考虑喷头的喷射性能、管道阻力以及喷淋系统的安全性。

工作压力过低会导致喷头无法正常喷射，工作压力过高则可能导致喷头的损坏或喷淋系统的泄漏。

六、其他参数除了以上提到的参数外，喷淋设计还需要考虑其他因素。

例如，喷淋系统的喷头类型、材质选择、管道布置等都会影响喷淋系统的性能。

此外，考虑到系统的可靠性和维护成本，喷淋系统的设计还需要考虑备用喷头、防冻措施等。

七、结论喷淋设计参数的合理确定对于喷淋系统的性能和灭火效果至关重要。

在设计过程中，需要综合考虑火灾场所的特点、喷头的性能以及资源利用的合理性。

通过合理选择流量、喷头间距、喷头高度和工作压力等参数，可以确保喷淋系统能够在火灾发生时快速、有效地进行灭火，保障人员生命安全和财产安全。

同时，喷淋系统的设计还需要考虑系统的可靠性和维护成本，以提高系统的可持续运行性能。

自动喷淋系统设计基本参数5 设计基本参数5.0.1 民用建筑和厂房采用湿式系统时的设计基本参数不应低于表5.0.1的规定。

表5.0.1 民用建筑和厂房采用湿式系统的设计基本参数注：系统最不利点处洒水喷头的工作压力不应低于0.05MPa。

5.0.2 民用建筑和厂房高大空间场所采用湿式系统的设计基本参数不应低于表5.0.2的规定。

表5.0.2 民用建筑和厂房高大空间场所采用湿式系统的设计基本参数注：1 表中未列入的场所，应根据本表规定场所的火灾危险性类比确定。

2 当民用建筑高大空间场所的最大净空高度为12m＜h≤18m时，应采用非仓库型特殊应用喷头。

5.0.3 最大净空高度超过8m的超级市场采用湿式系统的设计基本参数应按本规范第5.0.4条和第5.0.5条的规定执行。

5.0.4 仓库及类似场所采用湿式系统的设计基本参数应符合下列要求：1 当设置场所的火灾危险等级为仓库危险级Ⅰ级～Ⅲ级时，系统设计基本参数不应低于表5.0.4-1～表5.0.4-4的规定；2 当仓库危险级Ⅰ级、仓库危险级Ⅱ级场所中混杂储存仓库危险级Ⅲ级物品时，系统设计基本参数不应低于表5.0.4-5的规定。

表5.0.4-1 仓库危险级Ⅰ级场所的系统设计基本参数注：1 货架储物高度大于7.5m时，应设置货架内置洒水喷头。

顶板下洒水喷头的喷水强度不应低于18L／(min·m2)，作用面积不应小于200m2，持续喷水时间不应小于2h。

2 本表及表5.0.4-2、5.0.4-5中字母“J”表示货架内置洒水喷头，“J”前的数字表示货架内置洒水喷头的层数。

表5.0.4-2 仓库危险级Ⅱ级场所的系统设计基本参数注：货架储物高度大于7.5m时，应设置货架内置洒水喷头。

顶板下洒水喷头的喷水强度不应低于20L／(min·m2)，作用面积不应小于200m2，持续喷水时间不应小于2h。

表5.0.4-3 货架储存时仓库危险级Ⅲ级场所的系统设计基本参数注：1 作用面积不应小于200m2，持续喷水时间不应低于2h。

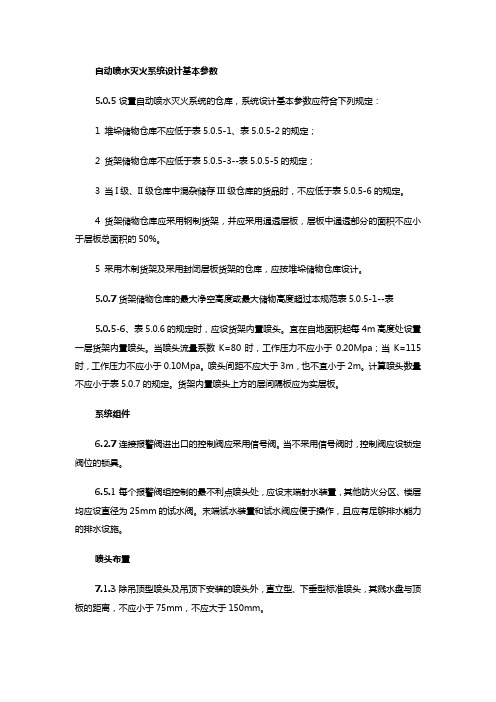

自动喷水灭火系统设计基本参数5.0.5设置自动喷水灭火系统的仓库，系统设计基本参数应符合下列规定：1 堆垛储物仓库不应低于表5.0.5-1、表5.0.5-2的规定；2 货架储物仓库不应低于表5.0.5-3--表5.0.5-5的规定；3 当I级、II级仓库中混杂储存III级仓库的货品时，不应低于表5.0.5-6的规定。

4 货架储物仓库应采用钢制货架，并应采用通透层板，层板中通透部分的面积不应小于层板总面积的50%。

5 采用木制货架及采用封闭层板货架的仓库，应按堆垛储物仓库设计。

5.0.7货架储物仓库的最大净空高度或最大储物高度超过本规范表5.0.5-1--表5.0.5-6、表5.0.6的规定时，应设货架内置喷头。

宜在自地面积起每4m高度处设置一层货架内置喷头。

当喷头流量系数K=80时，工作压力不应小于0.20Mpa；当K=115时，工作压力不应小于0.10Mpa。

喷头间距不应大于3m，也不宜小于2m。

计算喷头数量不应小于表5.0.7的规定。

货架内置喷头上方的层间隔板应为实层板。

系统组件6.2.7 连接报警阀进出口的控制阀应采用信号阀。

当不采用信号阀时，控制阀应设锁定阀位的锁具。

6.5.1每个报警阀组控制的最不利点喷头处，应设末端射水装置，其他防火分区、楼层均应设直径为25mm的试水阀。

末端试水装置和试水阀应便于操作，且应有足够排水能力的排水设施。

喷头布置7.1.3除吊顶型喷头及吊顶下安装的喷头外，直立型、下垂型标准喷头，其溅水盘与顶板的距离，不应小于75mm，不应大于150mm。

1 当在梁或其他障碍物地面下方的平面上布置喷头时，溅水盘与顶板的距离不应大于300mm，同时溅水盘与梁等障碍物底面的垂直距离不应小于25mm，不应大于100mm。

2 当在梁间布置喷头时，应符合本规范7.2.1条的规定。

确有困难时，溅水盘与顶板的距离不应大于550mm。

梁间布置的喷头，喷头溅水盘与顶板距离达到550mm仍不能符合7.2.1条规定时，应在梁底面的下方增设喷头。

设计基本参数5．0．1 系统的喷水强度、作用面积、喷头工作压力是相互关联的，原表5.0.1中对喷头工作压力不应低于0.10MPa的规定容易造成误解，实际上系统中喷头的工作压力应经计算确定。

本条规定为依据美国《自动喷水灭火系统安装标准》NFPA-13(1996年版)的有关规定，对原规范第2．0．2条和第7．1．1条的修改。

图7为美国NFPA-13(1996年版)标准中规定的自动喷水灭火系统设计数据表。

根据“大强度喷水有利于迅速控灭火，有利于缩小喷水作用面积”的试验与经验的总结，选取该曲线中喷水强度的上限数据，并适当加大作用面积后确定为本规范的设计基本参数。

这样的技术处理，既便于设计人员操作。

又提高了规范的应变能力和系统的经济性能。

因此，对设计安装质量提出了更高的要求。

既符合我国经济技术水平已较首次制订本规范时有显著提高的国情及我国消防技术规范的编写习惯，同时又能保证系统可靠地发挥作用。

表8为本规范原版本与修订版本中民用建筑和工业厂房自动喷水灭火系统设计基本数据的对照表。

不难看出，修订版给出的数据有所增加，增大了设计人员的选择余地。

从整体上强化了喷水强度这一体现系统灭火能力的重要参数，因此加强了系统迅速扑救初期火灾的能力。

表9为英国、美国、德国、日本等国的设计基本数据。

本规范表5．O．1中“注”，参照美国标准，提出了系统中最不利点处喷头的最低工作压力，允许按不低于O.05MPa确定的规定。

当发生火灾时，供水泵启动之前，允许由消防水箱或其他辅助供水设施供给系统启动初期的用水量和水压。

目前国内采用较多的是高位消防水箱，这样就产生了一个矛盾：如果顶层最不利点处喷头的水压要求为O.1MPa，则屋顶水箱必须比顶层的喷头高出10m以上，将会给建筑造型和结构处理上带来很大困难。

根据上述情况和参考国外有关规范，将最不利点处喷头的工作压力确定为O.05MPa。

降低最不利点处喷头最低工作压力而产生的问题，通过其他途径解决。

自喷系统设计参数取值分析本文通过对自喷系统中喷头布置，管径，减压孔板等因素对系统影响进行分析，提出对参数的选取需要从规范条文，施工，经济等多方考虑，不能仅考虑图审通过。

标签：自动喷水灭火系统;喷淋间距;管径;压力Ⅰ. 引言自动喷水灭火系统设计中，不少设计师在对流量，扬程，减压孔板，喷头布置间距等数据的确定上，仅根据规范中某条作为最终依据，这是不严谨的。

应对系统各因素综合分析后确定。

下面是对设计中容易忽视的几点分析。

Ⅱ.系统流量确定采用面积计算法：1）根据《自动喷水灭火系统设计规范》（GB50084—2017）（以下简称“喷规”）附录A火灾场所确定火灾危险等级;2）喷规5.0.1，确定喷水强度与作用面积;3）系统流量Q=1.3*喷水强度*作用面积。

例如：地下停车库，火灾危险等级为中危2级，喷水强度8L/min.㎡，作用面积160㎡，设计流量8*160*1.3 /60=27.7L /S≈30。

该算法只可估算使用，不能作为最终施工图流量。

严谨的做法是根据喷头的布置形式，最不利作用面积大小及位置，逐点计算法确定。

在计算中，需要反复调整喷头布置形式，管径，计算得出设计流量。

既要满足喷水强度，又要满足管道经济流速。

最终计算车库喷淋流量一般都是大于30L/S的，尤其是一些结构梁比较大比较密的情况，更不能简答套用。

管径对系统流量的影响在设计中，设计师仅通过喷规“表8.0.9轻危险级、中危险级场所中支管、配水管控制的标准数量”确定管径大小，这是不严谨的，在进行逐点法计算会时管径还需要进行调整。

例如：底部商业，上层办公的建筑类型，我们按照管径估算表估算管径后满足规范要求，当地下车库喷头布置比较保守，喷头数量较多时，按照管径估算表确定管径后，再进行逐点法计算时会发现地库支管接入口压力大于0.40Mpa，这显然是不合理的。

这时就需要调整车库喷头布置、支管连接喷头数，校核配水管入口的压力值，确保小于0.40MPa。

梁布置对喷头的影响（以地下车库为例）由于车库梁比较大，对喷头的喷水效果有不同的遮挡影响，所以有必要对喷头和梁的关系进行分析。

自动喷水灭火系统设计的三个基本参数自动喷水灭火系统是一种常见且高效的灭火装置，广泛应用于大型商业建筑、工厂和仓库等场所。

设计一个有效的自动喷水灭火系统需要考虑多个因素，其中包括三个基本参数：设计流量、喷头间距和水压。

第一个基本参数是设计流量。

设计流量是指系统所需的喷水量，通常以单位时间内消耗的水量（升/分钟或加仑/分钟）来衡量。

设计流量的确定需要考虑具体的应用场所、建筑结构和火灾风险等因素。

一般来说，高风险区域和大型建筑物需要更大的设计流量，以应对潜在的大规模火灾。

确定设计流量的过程通常包括对建筑物进行火灾风险评估，确定火灾可能的起因和燃烧速率等参数。

同时，根据建筑物的类型和规模，结合消防法规和标准，确定适当的设计流量。

例如，根据NFPA标准，工业单位的设计流量应根据建筑面积和火灾等级进行计算。

第二个基本参数是喷头间距。

喷头间距是指在自动喷水灭火系统中，相邻喷头之间的距离。

喷头间距的确定直接关系到灭火效果和系统的均匀性。

如果喷头间距过大，可能会出现灭火范围不足或者火灾无法被及时控制的情况。

而如果喷头间距过小，可能会造成喷水面积过大，导致水量的浪费。

确定喷头间距需要考虑建筑物的结构特点、火灾风险以及喷头的类型和性能等因素。

一般来说，建筑物内部的喷头间距可以较小，以确保灭火区域的均匀性。

而在建筑物外部或者开放区域，喷头间距可以适当增大，以减少系统的成本和维护难度。

第三个基本参数是水压。

水压是指系统所需的水力压力，用于将水从供水源输送到喷头，并形成一定的喷射速度和覆盖范围。

确定水压需要考虑喷头的类型和性能、管道布置、水源的位置和海拔高度等因素。

高效的自动喷水灭火系统需要保证适当的水压，以确保灭火剂能够有效地达到火灾现场，并形成合适的水幕或霧化喷射。

确定水压的过程一般包括对喷头的流量要求的计算，结合管道水力计算和水源压力等参数，确定适当的水泵和管道尺寸以及水源位置。

综上所述，自动喷水灭火系统的设计涉及到多个关键参数，其中包括设计流量、喷头间距和水压。

喷洒型自动射流灭火系统的设计参数喷洒型自动射流灭火系统是一种被广泛应用于建筑、工厂和其他场所的灭火设备。

它能够及时、有效地控制和扑灭火灾，保护人们的生命和财产安全。

在设计喷洒型自动射流灭火系统时，有许多重要的参数需要考虑，以确保系统的性能和可靠性。

本文将探讨一些关键的设计参数，并分享我的观点和理解。

1. 喷头间距：喷头间距是指相邻喷头之间的水平和垂直距离。

适当的喷头间距可以实现灭火剂均匀分布，从而有效地覆盖火灾区域。

根据建筑结构和火灾风险评估，确定合适的喷头间距非常重要。

还应考虑建筑的几何形状和通风情况，以确保喷洒型自动射流灭火系统能够在各种场景下发挥作用。

2. 喷头流量：喷头流量是指每个喷头单位时间内喷洒的灭火剂量。

正确选择喷头流量可以确保系统能够提供足够的灭火剂来扑灭火灾。

通常，喷头流量的选择应考虑火灾的大小和类型，建筑的容积和高度，以及灭火剂的类型和供应压力。

通过灭火仿真和实验，可以确定最佳的喷头流量，以满足灭火系统的设计要求。

3. 灭火剂类型：常见的灭火剂包括水、泡沫、干粉和化学气体。

不同的灭火剂在灭火效果、适用场景和安全性方面有所差异。

在设计喷洒型自动射流灭火系统时，应根据火灾风险和建筑特点选择合适的灭火剂。

水适用于扑灭可燃物火灾，而化学气体适用于电气设备火灾。

选择适当的灭火剂有助于提高灭火系统的效能。

4. 压力要求：喷洒型自动射流灭火系统的压力要求直接影响喷头的工作效果和喷射距离。

过高或过低的压力都可能导致灭火效果不理想。

在系统设计中，需要确定合理的压力范围，并确保系统能够提供稳定的工作压力。

还需要考虑供水系统的压力条件，以确保喷洒型自动射流灭火系统能够正常运行。

5. 灵敏度设置：喷洒型自动射流灭火系统通常配备有火灾探测器，用于监测火灾并触发系统的工作。

灵敏度设置指的是探测器对火灾信号的敏感程度。

合理的灵敏度设置可以实现系统的快速响应，及时控制火势的蔓延。

在设计中，需要根据场所的火灾风险和环境条件，调整探测器的灵敏度，以达到最佳的灭火效果。
